CDAIR-10S - Ogrzewanie MSW - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator kanałowy okrągły
Model	CDAIR-10S
Marka	MSW
Napięcie znamionowe	230 V~ / 50 Hz
Moc znamionowa	140 W
Prąd znamionowy	0,7 A
Klasa ochronności	I
Stopień ochrony IP	IPX2
Maksymalny przepływ powietrza	590 m³/h
Maksymalne ciśnienie	566 Pa
Prędkość obrotowa	2592 obr./min
Emitowany hałas	65 dB
Średnica wlotu	200 mm
Wymiary (dł. x gł. x wys.)	365 x 370 x 225 mm
Masa netto	5,51 kg
Minimalna wysokość montażu	2,3 m
Wymagane uziemienie	Tak
Środki ostrożności dotyczące wilgoci	Nie instalować w bardzo wilgotnym środowisku
Konserwacja: coroczne czyszczenie	Wyczyść silnik i sprawdź części
Konserwacja: łożysko	Sprawdź i wymień w razie potrzeby (przez technika)
Zakaz czyszczenia strumieniem wody	Tak, nie zanurzać ani nie spryskiwać
Średnica przyłącza	200 mm (wlot)
Rodzaj połączenia elektrycznego	Gniazdo lub bezpośrednie podłączenie z wyłącznikiem wielobiegunowym

Często zadawane pytania - CDAIR-10S MSW

Jak zainstalować wentylator CDAIR-10S?

Instalacja musi być solidnie zamocowana na wysokości >2,3 m. Podłącz przewody za pomocą opasek, przymocuj wentylator do ramy. Upewnij się, że wlot powietrza znajduje się w pomieszczeniu, a w suficie znajduje się otwór kontrolny. Uziem urządzenie i wyłącz zasilanie przed jakąkolwiek interwencją.

Czy mogę używać tego wentylatora w łazience?

Nie, nie zaleca się instalowania urządzenia w bardzo wilgotnym miejscu. Stopień ochrony IPX2 zapewnia ograniczoną ochronę przed kroplami wody, ale nadmierna wilgoć może uszkodzić silnik.

Jaki jest poziom hałasu CDAIR-10S?

Emitowany hałas wynosi 65 dB, co odpowiada umiarkowanemu poziomowi dźwięku. Aby zmniejszyć hałas, upewnij się, że kanały są dobrze zamocowane, a wentylator jest czysty.

Jak konserwować wentylator?

Czyść silnik i sprawdzaj części co roku. Przed konserwacją wyłącz zasilanie. Nie używaj strumienia wody ani ostrych metalowych przedmiotów. W przypadku nietypowego hałasu zleć sprawdzenie łożyska technikowi.

Jakiej mocy elektrycznej wymaga ten model?

Wentylator ma moc znamionową 140 W, przy napięciu 230 V~ / 50 Hz i prądzie 0,7 A. Użyj odpowiedniego obwodu z uziemieniem.

Czy ten wentylator nadaje się do wentylacji przemysłowej?

Tak, jest to wentylator kanałowy okrągły z przepływem powietrza 590 m³/h i ciśnieniem 566 Pa, odpowiedni do zastosowań mieszkaniowych lub komercyjnych. Sprawdź wymiary swoich kanałów (średnica 200 mm).

Jak podłączyć wentylator do sieci elektrycznej?

Możesz użyć gniazdka elektrycznego zgodnego z normami bezpieczeństwa. Jeśli przewód jest stały, podłącz go przez wyłącznik wielobiegunowy z rozwarciem styków co najmniej 3 mm. Uziemienie jest obowiązkowe.

Co zrobić w przypadku nietypowego hałasu lub spadku wydajności?

Zatrzymaj urządzenie, wyłącz zasilanie i sprawdź łożyska. W razie potrzeby zleć wymianę łożyska wykwalifikowanemu technikowi. Upewnij się również, że łopatki nie są zablokowane.

Jakie są dokładne wymiary CDAIR-10S?

Wymiary to 365 mm (szerokość) x 370 mm (głębokość) x 225 mm (wysokość). Waga wynosi 5,51 kg. Średnica wlotu to 200 mm.

Jak zutylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj go do odpadów domowych. Oddaj go w punkcie zbiórki sprzętu elektrycznego i elektronicznego. Plastiki nadające się do recyklingu są oznaczone. Skontaktuj się z urzędem miasta w sprawie lokalnego centrum recyklingu.

INSTRUKCJA OBSŁUGI CDAIR-10S MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Wentylator osiowy
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Napięcie znamionowe [V~] / częstotliwość [Hz]	230 / 50
Moc znamionowa [W]	210	150	140
Klasa ochrony	I
Stopień ochrony IP	IPX2
Prąd [A]	1,23	0,85	0,7
Emitowany hałas [dB]	68	65	65
Przepływ powietrza [ ^m3 /h]	1310	1022	590
Maksymalne ciśnienie [Pa]	696	552	566
Prędkość obrotowa [obr./min]	2480	2415	2592
Średnica wylotu [mm]	315	250	200
Wymiary (szerokość x głębokość x wysokość) [mm]	Wymiary: 430x445x240	360x375x210	365x370x225
Cieżar [kg]	7,24	5,42	5,51

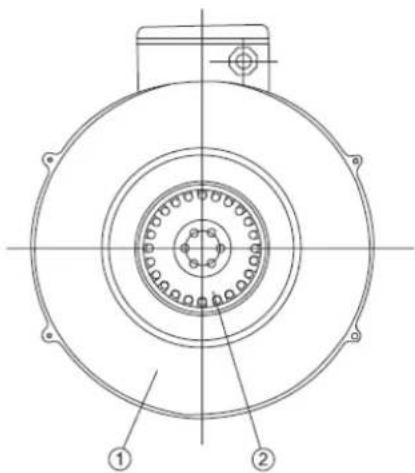

Nr komponentu	1	2	3	4	5
Nazwa komponentu	Sprawa	Silnik	Otwór na wieszak	Skrzynka połączeniowa	Złącze rurowe

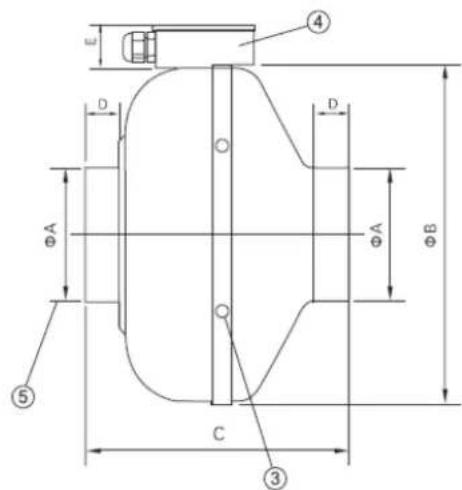

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Wymiar A [mm]	315	250	200
Wymiar B [mm]	402	333	333
Wymiar C [mm]	258	206	223
Wymiar D [mm]	25	27	25
Wymiar E [mm]	41	41	41

Instalacja i użytkowanie

• Nie instalować w miejscach o dużej wilgotności.
• Cała instalacja powinna być solidnie zamocowana.
• Otwór wlotowy powietrza powinien znajdować się w pomieszczeniu.
  • W suficie powinien znajdować się co najmniej jeden otwór kontrolny.
• Urządzenie musi być uziemione.
• Należy zachować ostrożność, aby nie dopuścić do przedostania się gazu z otwartych kanałów wentylacyjnych lub innych urządzeń spalających paliwo z powrotem do wnętrza.
• Wysokość instalacji musi być większa niż 2,3 metra.
• W przypadku korzystania z gniazdka elektrycznego, wtyczkę kabla zasilającego należy podłączyć zgodnie z normami bezpieczeństwa. W przypadku bezpośredniego podłączenia przewodu zasilającego do linii zasilającej, linia zasilająca powinna być wypełniona co najmniej 3-milimetrową odległością styków wyłącznika zasilania wszystkich biegunów i posiadać niezawodne urządzenie uziemiające.
• Kształt rury nie powinien być wykonany w następujący sposób:

Produkty z tej serii są bezpośrednio połączone z rurami, oba końca są dokręcane zaciskiem, a następnie wentylator jest mocowany do ramy. Przed użyciem należy ręcznie włączyć wentylator i sprawdzić, czy obraca się swobodnie, bez żadnych blokad lub awarii. Następnie włącz wentylator i jeśli nie wystąpią żadne inne problemy, takie jak przegrzanie, hałas lub zbyt wolna praca, możesz normalnie używać urządzenia.

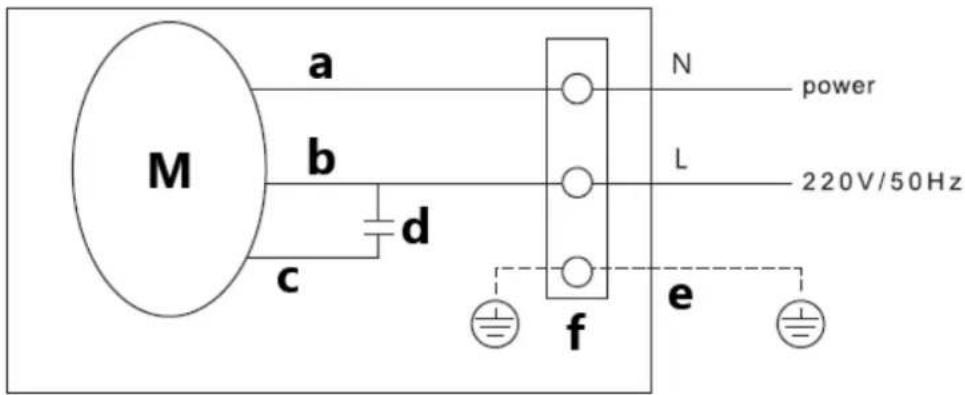

Schemat połączeń

a – niebieski przewód

b – czarny przewód

c – brązowy przewód

d - kondensator

e - przewód żółto-zielony

N – niebieski przewód

L – przewód brązowy

Konserwacja

• Wentylator kanałowy należy czyścić i sprawdzać raz w roku (czyć silnik, nie wystawiaj jego części na działanie wilgoci), aby zapewnić jego bezpieczną pracę i przedłużyć jego żywotność.
• Przed przystąpieniem do prac konserwacyjnych należy odłączyć zasilanie i zaczekać, aż elementy obrotowe zatrzymają się.
• W przypadku słyszenia nietypowego hałasu lub znacznego spadku wydajności należy sprawdzić łożysko i w razie konieczności wymienić je (wykonywać to może wyłącznie wykwalifikowany technik serwisowy).
• Nie wolno spryskiwać urządzenia strumieniem wody i zanurzać go w wodzie.
• Nie należy dopuścić do przedostania się wody do wnętrza urządzenia poprzez otwory wentylacyjne w obudowie urządzenia.
• Do czyszczenia nie należy używać ostrych i/lub metalowych przedmiotów (np. szczotki drucianej lub metalowej szpatułki), ponieważ mogą one uszkodzić powierzchnię urządzenia.

Utylizacja zużytych urządzeń

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska.

Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
