BRUKSANVISNING CDAIR-10S MSW

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Sirkulær kanalvifte
Modell	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Nominell spenning [V~] / frekvens [Hz]	230 / 50
Nominell effekt [W]	210	150	140
Beskyttelsesklasse	I
IP-beskyttelsesvurdering	IPX2
Nåværende [A]	1.23	0.85	0.7
Utsendt støy [dB]	68	65	65
Luftstrøm [ m^3 /t]	1310	1022	590
Maks trykk [Pa]	696	552	566
Rotasjonshastighet [rpm]	2480	2415	2592
Utløpsdiameter [mm]	315	250	200
Mål [bredde x dybde x høyde; mm].	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Vekt [kg]	7.24	5.42	5.51

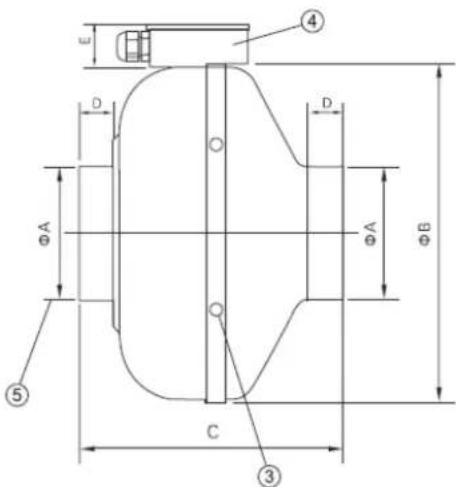

E ④ D D ΦA ΦA ΦB ⑤ C ③

Komponent nr	1	2	3	4	5
Komponentnavn	Sak	Motor	Henger hull	Koblingsboks	Rørskjøt

Modell	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Dimensjon A [mm]	315	250	200
Dimensjon B [mm]	402	333	333
Dimensjon C [mm]	258	206	223
Dimensjon D [mm]	25	27	25
Dimensjon E [mm]	41	41	41

Installer og bruk

• Ikke installer på steder med høy fuktighet.
  • Hele installasjonen skal være godt festet.
• Inntakslufthullet skal være i et rom.
• Det bør være minst ett kontrollhull i taket.
• Apparatet må være jordet.
• Det må utvises forsiktighet for å unngå gass fra åpne luftveier eller annet avfyrt utstyr tilbake til interiøret.
  • Installasjonshøyden må være større enn 2,3 meter.
• Når du bruker et strømuttak, må strømkabelen kobles til i samsvar med sikkerhetsstandarder. Når strømledningen kobles direkte til strømforsyningsledningen, bør strømforsyningsledningen fylles på kontaktseparasjonen på minst 3 mm all-polet strømbryter og må ha en pålitelig jordingsenhet.
• Formen på røret må ikke lages som følger:

Denne serien av produkter er direkte forbundet med rørene, begge ender bruker klemmen for å stramme opp, og festet deretter viften med ramme. Slå viften med hendene før bruk, og test at viftens rotasjon er fri, uten blokkering eller krasj. Slå deretter på og kjør viften, hvis det ikke er andre problemer som overoppheting, støy og hoggtenner som går for sakte, kan apparatet brukes normalt.

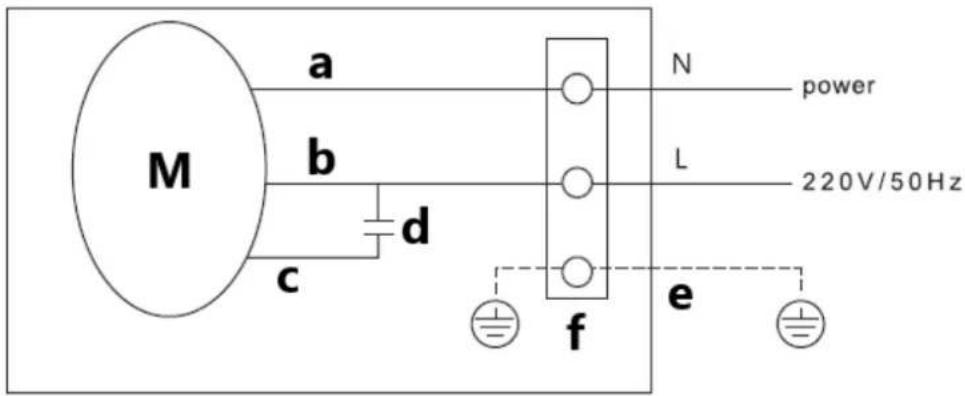

Tilkoblingsskjema

e - gul/grønn ledning

N - blå ledning

L-brun ledning

Vedlikehold

• Kanalviften bør rengjøres og kontrolleres årlig (ren motor; deler kan ikke utsettes for fuktighet) for å gjøre den sikker og forlenge levetiden.
• Kutt strømforsyningen før vedlikehold og vent til de roterende elementene stopper.
• Når det er unormal støy eller betydelig effektivitetsreduksjon, vennligst sjekk lageret og skift det ut om nødvendig (kun utført av en kvalifisert servicetekniker).
• Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
• Ikke la vann trenge inn i apparatet gjennom ventilasjonsåpningene i apparathuset.
• Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.

Kassering av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.
