BRUKSANVISNING GH-BD-40000GQ MSW

Forberedelse til drift

Advarsel om lugt fra LP-gas og naturgas

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen.

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	LPG-varmer
Modell	MSW-GH-BD-20000GQ	MSW-GH-BD-40000GQ	MSW-GH-BD-60000GQ
Apparatkategori	I_3B/P
Drivstofforbruk [g/t]	G30: 1090; G31: 1071	G30: 2181; G31: 2142	G30: 3636; G31: 3570
Gassforsyningstrykk [mbar]	700	700	500
Spenning [V~] / frekvens [Hz]	230 / 50
Beskyttelsesklasse	I
Elektrisk effekt [W]	40	80	80
Nominell effekt [kW]	20	40	60
Luftstrøm [ m^3 /t]	320	600	872

Hensikt

LPG-varmeren (Liquefied Petroleum Gas) brukes til å gi effektiv, bærbar og kraftig oppvarming ved å brenne LPG-drivstoff (som propan eller butan).

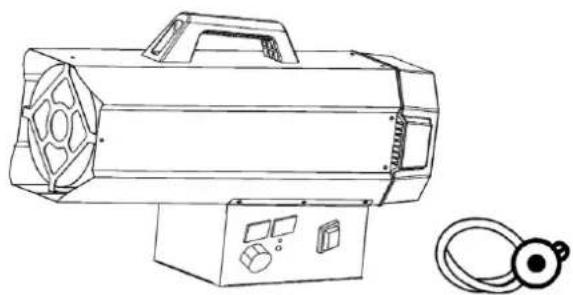

Oversikt

1. Koble produktet til en passende stikkontakt (230V\~50Hz).
2. Sørg for at maskinen er skikkelig jordet.

3. Koble gasstilførselsslangen til trykkregulatoren, og fest deretter regulatoren til en passende LPG-flaske.

4. Åpne sylinderkranen og sjekk tilførselsslangen og koblingene for gasslekkasjer. Det anbefales å bruke en godkjent lekkasjedetektor for denne prosessen.

5. ALDRI BRUK NAKEN FLAMMER for å se etter lekkasjer.
6. For automatiske modeller kobler du romtermostaten til stikkontakten på apparatet og setter den til ønsket temperatur.

Bruk

NOTE

• Bruk kun i godt ventilerte områder og hold apparatet unna brennbare materialer.
• Etter bruk, slå av gasstilførselen ved sylinderventilen.
• Sørg for at viften fungerer som den skal før du tenner brennerne.
• Dette apparatet kan brukes av barn i alderen 8 år og oppover, så vel som av personer med reduserte fysiske, sensoriske eller mentale evner, eller de som mangler erfaring og kunnskap, hvis de er under oppsyn eller er riktig instruert i sikker bruk av apparatet og forstår farer involvert.
• Rengjøring og brukervedlikehold må ikke utføres av barn uten tilsyn.

ADVARSEL

• Ikke dekk til produktet for å unngå overoppheting.
• Noen deler av dette produktet kan bli svært varme og kan forårsake brannskader. Spesiell forsiktighet bør utvises när barn og sårbare personer er til stede.

Sikkerhetsklarering

1 2 3 4 5

Figur. 1

1- Min. 2 m
2- Min. 3,5 m
3- Min. 2,5m
4- Min. 2 m
5- Min. 2 m

Generelle instruksjoner

• Produktet må kun brukes utendørs eller i godt ventilerte områder.
• For hver kilowatt (KW) varmeeffekt må det være et permanent ventilasjonsareal på 25 cm ^3 . Denne ventilasjonen bør deles jevnt mellom gulv- og taknivåer, med et minimum totalt utløp på 250 cm ^3 for å sikre sikker drift og unngå gassakkumulering.
• Pek aldri produktets varme luftstrøm mot gassflasken.

• Bruk kun trykkregulatoren som følger med produktet.

• Produktet må alltid ha dekselet på plass mens det er i bruk.

• Produktet skal ikke brukes i rom hvor varmen overstiger 100W per kubikkmeter romvolum. Rommet skal ha et minimumsvolum på minst 100m³.
• Luftinntaks- og utløpsdelene på produktet skal aldri blokkeres eller blokkeres.
• Hvis produktet kjører med maksimal kapasitet i lengre perioder, kan det dannes is på gassflasken på grunn av overdreven damputtak. Sylnderen bør imidlertid aldri varmes opp for å løse dette problemet. For å unngå eller redusere denne effekten, bør en større sylinder eller to sammenkoblede sylindre brukes (se figur 2).

• Produktet skal ikke brukes i kjellere, kjellere eller andre rom under bakkenivå.
• Hvis produktet ikke fungerer, bør du umiddelbart kontakte en kvalifisert teknisk assistansetjeneste.
• Etter bruk av produktet, skru alltid av kranen på gassflasken.
• Når du bytter ut gassflasken, følg alltid sikkerhetsreglene og utfør utskiftingen unna alle mulige antennelseskilder for å unngå ulykker.
  • Gasslangen må forbli rett og uvridd.

- Produktet må plasseres der det ikke er fare for brann. Nærmere bestemt må varmluftsutløpet være minst 3 meter unna brennbare vegger eller tak. I tillegg bør den varme luften aldri rettes mot gassflasken for å unngå overoppheting.

- Bruk kun den originale produsentens gasslange og reservedeler.

- Hvis du oppdager eller mistenker en gasslekkasje, lukk gassflasken umiddelbart og slå av produktet. Ikke bruk produktet igjen før det har blitt inspisert av et kvalifisert servicesenter. Hvis produktet er innendørs, sørg for god ventilasjon ved å åpne dører og vinduer helt. Unngå å lage gnister eller bruke åpen ild i området før problemet er løst.

Forbereder til operasjon

• Inspiser produktet for eventuelle fraktskader før bruk.
• Koble slangen og regulatorenheten til LPG-sylinderen ved å rotere mutteren mot klokken inn i sylinderens ventiluttak og stramme den godt.
• Åpne sylinderens gassventil og kontroller alle gasstilkoblinger med en såpe- og vannoppløsning for å oppdage eventuelle lekkasjer.
• Koble strømledningen til en godt jordet 220V\~, 50Hz strømkilde.

Tenning

Tenning/automatisk tenning

1. Vri strømbryteren til posisjon "I". Motoren starter, og det digitale displayet vil vise romtemperaturen (se figur 3).

1. Åpne gassventilen og vri strømbryteren til posisjon "II". Det venstre displayvinduet viser innstilt temperatur, og det høyre vinduet viser romtemperaturen. Produktet vil automatisk tennes når den innstilte temperaturen er høyere enn romtemperaturen (se figur 4).

1. Reguler gassstrømtrykket i henhold til ønsket termisk effekt ved å vri på hjulet på trykkreduksjonen. Vri den mot klokken for å øke trykket eller med klokken for å redusere trykket.

2. Hvis flammen tennes, men produktet låser seg etter noen sekunder, vil RESETkontrolllampen lyse. Vent i ett minutt, lås deretter opp produktet ved å trykke på RESET-knappen og gjenta startprosessen.

3. Hvis problemet vedvarer, kontakt din leverandør for ytterligere hjelp.

FORSIKTIGHET

Hvis tenningen er vanskelig eller uregelmessig før du gjentar tenningsoperasjonene, sørg for at viften ikke er låst, og at luftinntaket og -utløpet er uhindret.

Slå av

Følg disse trinnene for å stoppe produktet:

1. Steng av kranen på gassflasken.
2. La viften fortsette å gå til flammen slår seg helt av.
3. Når flammen er slukket, drei viftebryteren til posisjon "O".

Aircondition

Produktet kan også brukes som ventilator. For å bruke denne funksjonen, koble fra gasstilførselsslangen og koble produktets plugg til en passende strømforsyning. Sett viftebryteren til posisjon "I" for å aktivere ventilasjonsmodus.

Advarsel om luktfading LPG kan miste lukten over tid, noe som gjør lekkasjer vanskeligere å oppdage. Ikke stol på lukt alene for å identifisere gasslekkasjer. Bruk en gassdetektor eller andre godkjente metoder for lekkasjedeteksjon. ALDRI BRUK NAKEN FLAMMER for å se etter lekkasjer. Unnlatelse av å oppdage lekkasjer kan føre til brann, eksplosjon eller alvorlig skade.

Kvelningsfare

• Ikke bruk produktet til oppvarming av menneskers oppholdsrom.
• Ikke bruk i uventilerte områder.
• Sørg for at strømmen av forbrennings- og ventilasjonsluft ikke er blokkert.
• Riktig ventilasjon må sørges for for å oppfylle kravene til forbrenningsluften til produktet.
• Utilstrekkelig ventilasjon kan føre til feil forbrenning.
• Feil forbrenning kan føre til karbonmonoksidforgiftning, som kan forårsake alvorlig skade eller død. Symptomer på karbonmonoksidforgiftning inkluderer hodepine, svimmelhet og pustevansker.

Drivstoff Gass Lukt

Både LP (propangass) og naturgass har menneskeskapte luktstoffer tilsatt for å hjelpe med å oppdage drivstoffgasslekkasjer. Hvis det oppstår en gasslekkasje, skal du kunne lukte gassen. Siden propan (LP) er tyngre enn luft, sørg for å sjekke for gasslukt nær gulvet. Enhver gasslukt bør be deg om å iverksette tiltak umiddelbart.

Advarsel om lukt av LP-gass og naturgass

• Unngå handlinger som kan antenne gassen.
  • Ikke bruk noen elektriske brytere.
• Ikke trekk ut strømledninger eller bruk skjøteledninger.
• Unngå å tenne fyrstikker eller andre flammekilder.
• Ikke bruk telefonen.
  • Få alle ut av bygningen og vekk fra området.
• Steng alle propan (LP) gasstank eller sylinderventiler, eller hoveddrivstofftilførselsventilen som er plassert ved måleren hvis du bruker naturgass.
• Siden propangass (LP) er tyngre enn luft, kan den sette seg i lave områder. Unngå å gå inn på lave områder hvis du mistenker en propanlekkasje.
• Bruk en nabos telefon for å kontakte din gassleverandør og brannvesenet. Ikke gå inn i bygningen igjen.
• Hold deg utenfor og borte fra området til brannmennene og leverandøren av drivstoffgass erklærer det trygt.
• La bensingasservicepersonen og brannmenn sjekke for gasslekkasjer, ventilere området og reparere eventuelle problemer. Bare kvalifiserte fagfolk bør tenne apparatet på nytt etter å ha sikret sikkerheten.

Vedlikehold

1. Reparasjoner og vedlikehold skal kun utføres av kvalifisert personell.
2. Enheten må inspiseres av en kvalifisert tekniker minst én gang årlig.
3. Kontroller regelmessig tilstanden til gasslangen og gassregulatoren. Hvis utskifting er nødvendig, bruk kun de originale reservedelene.
4. Før du utfører noe vedlikehold på produktet, koble det fra både gass- og strømforsyningen.
5. Hvis enheten ikke har vært brukt over en lengre periode, anbefales det at en tekniker utfører en generell kontroll før bruk. Dette bør inkludere følgende:

- Kontroller med jevne mellomrom tilstanden til gasstilførselsslangen, og hvis den trenger utskifting, bruk kun originale reservedeler.

- Kontroller posisjonen til startelektroden (se figur 5).

5 mm

Figur. 5

- Kontroller koblingene til sikkerhetstermostaten og termoelementet regelmessig for å sikre at de alltid er rene. Rengjør om nødvendig viftebladet og innsiden av produktet med trykkluft.

Løsning av problemer

Modeller med automatisk tenning

PROBLEM	ÅRSAKER	L∅SNINGER
Motoren fungerer ikke	Ingen strømforsyning	Sjekk terminalkortet med en tester
	Romtermostaten er satt for lavt	Sett termostaten til en høyere temperatur
	Sikkerhetstermostaten er aktivert	Vent omtrent ett minutt, og trykk deretter på RESET-knappen
Motoren fungerer, men brenneren tennes ikke og etter noen sekunder stopper produktet	Sylindergasskranen er stengt	Åpne gasskranen
	Sylinderen er tom	Bytt ut med en ny sylinder.
	Munnstykket er blokkert	Fjern og rengjør dysen
	Magnetgassventilen er ikke åpen	Sjekk om magnetventilen fungerer
	Det er ingen gnist	Kontroller plasseringen av elektroden
	Ingen forbindelse med jordingssystemet	Bekreft og koble til riktig
Brenneren tennes, men etter noen sekunder stopper produktet	Defekt forbindelse mellom sensor og sikkerhetsanordning	Kontroller og koble til riktig
	Defekt sikkerhetsanordning	Skift ut sikkerhetsanordningen
Produktet stopper under operasjonen	Overdreven gasstilførsel	Kontroller trykkreduksjonen og skift den ut om nødvendig
	Utilstrekkelig luftstrøm	Sjekk at motoren fungerer som den skal
	Utilstrekkelig gasstilførsel på grunn av isdannelse på sylinderen	Sjekk sylinderen og bruk en større, eller koble to sylindere sammen.

Kassering av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.
