MANUALE UTENTE GH-BD-40000GQ MSW

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Riscaldatore a GPL
Modello	MSW-GH-BD-20000GQ	MSW-GH-BD-40000GQ	MSW-GH-BD-60000GQ
Categoria dell'elettrodomestico	I_3B/P
Consumo di carburante [g/h]	Numero di telefono: 30: 1090; Numero di telefono: 31: 1071	Italiano:	Italiano:
Pressione di alimentazione del gas [mbar]	700 700 500
Tensione [V~] / Frequenza [Hz]	230 / 50
Classe di protezione	I
Potenza elettrica [W]	40	80	80
Potenza nominale [kW]	20	40	60
Portata d'aria [m3/h]	320	600	872

Scopo

La stufa a GPL (gas di petrolio liquefatto) viene utilizzata per fornire un riscaldamento efficiente, portatile e potente bruciando carburante GPL (come propano o butano).

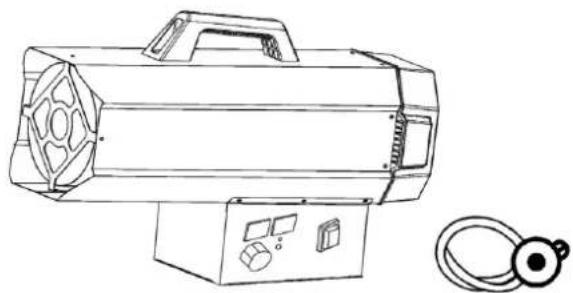

Panoramica

1. Collegare il prodotto ad una presa elettrica idonea (230V\~50Hz).

2. Assicurarsi che la macchina sia correttamente messa a terra.

3. Collegare il tubo di alimentazione del gas al regolatore di pressione, quindi collegare il regolatore a una bombola di GPL idonea.
4. Aprire il rubinetto della bombola e controllare che il tubo di alimentazione e i raccordi non presentino perdite di gas. Per questo processo si consiglia di utilizzare un rilevatore di perdite omologato.
5. NON USARE MAI FIAMME LIBERE per verificare la presenza di perdite.
6. Nei modelli automatici, collegare il termostato ambiente alla presa presente sull'apparecchio e impostarlo sulla temperatura desiderata.

Utilizzo

NOTA

• Utilizzare solo in aree ben ventilate e tenere l'apparecchio lontano da materiali combustibili.
  • Dopo l'uso, chiudere l'erogazione del gas dalla valvola della bombola.
• Prima di accendere i bruciatori, assicurarsi che la ventola funzioni correttamente.
• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni, nonché da persone con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, se supervisionate o adeguatamente istruite sull'uso sicuro dell'apparecchio e se comprendono i pericoli connessi.
• La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.

AVVERTIMENTO

• Per evitare il surriscaldamento, non coprire il prodotto.
- Alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Occorre prestare particolare attenzione in presenza di bambini e persone vulnerabili.

Autorizzazione di sicurezza

1 2 3 4 5

Figura 1

1- Minimo 2 metri
2- Minimo 3,5 m
3- Minimo 2,5 m
4- Minimo 2 metri
5- Minimo 2 metri

Istruzioni generali

• Il prodotto deve essere utilizzato solo all'aperto o in aree ben ventilate.
• Per ogni kilowatt (KW) di potenza del riscaldatore, deve essere presente una superficie di ventilazione permanente di 25 cm³. Questa ventilazione deve essere distribuita uniformemente tra il pavimento e il soffitto, con una portata totale minima di 250 cm³ per garantire un funzionamento sicuro ed evitare l'accumulo di gas.
  • Non dirigere mai il flusso d'aria calda del prodotto verso la bombola del gas.
  • Utilizzare esclusivamente il regolatore di pressione fornito con il prodotto.
• Durante l'uso, il prodotto deve sempre avere la sua copertura al suo posto.
• Il prodotto non deve essere utilizzato in spazi in cui il calore supera i 100 W per metro cubo di volume della stanza. Il volume minimo della stanza deve essere di almeno 100 m³.
• Le sezioni di entrata e di uscita dell'aria del prodotto non devono mai essere bloccate od ostruite.
• Se il prodotto funziona alla massima capacità per periodi prolungati, potrebbe formarsi del ghiaccio sulla bombola del gas a causa dell'eccessivo prelievo di vapore. Tuttavia, per risolvere questo problema, non bisogna mai riscaldare il cilindro. Per evitare o ridurre questo effetto, si consiglia di utilizzare un cilindro più grande o due cilindri collegati (vedere Figura 2).

• Il prodotto non deve essere utilizzato in cantine, seminterrati o in qualsiasi stanza sotto il livello del suolo.
• In caso di malfunzionamento del prodotto, contattare immediatamente un servizio di assistenza tecnica qualificato.
• Dopo l'utilizzo del prodotto, chiudere sempre il rubinetto della bombola del gas.
• Quando si sostituisce la bombola del gas, seguire sempre le norme di sicurezza ed effettuare la sostituzione lontano da possibili fonti di accensione per evitare incidenti.
• Il tubo del gas deve rimanere dritto e non attorcigliato.

- Il prodotto deve essere posizionato dove non vi sia rischio di incendio. In particolare, l'uscita dell'aria calda deve trovarsi ad almeno 3 metri di distanza da pareti o soffitti infiammabili. Inoltre, l'aria calda non deve mai essere diretta verso la bombola del gas per evitare il surriscaldamento.

• Utilizzare esclusivamente il tubo del gas e i pezzi di ricambio originali del produttore.

- Se si rileva o si sospetta una perdita di gas, chiudere immediatamente la bombola del gas e spegnere il prodotto. Non utilizzare nuovamente il prodotto finché non è stato ispezionato da un centro di assistenza qualificato. Se il prodotto si trova in ambienti chiusi, garantire una

ventilazione adeguata aprendo completamente porte e finestre. Evitare di creare scintille o di usare fiamme libere nella zona finché il problema non sarà risolto.

Preparazione all'operazione

• Prima dell'uso, ispezionare il prodotto per verificare eventuali danni causati dal trasporto.
• Collegare il tubo flessibile e il gruppo regolatore alla bombola di GPL ruotando il dado in senso antiorario nell'uscita della valvola della bombola e serrandolo saldamente.
• Aprire la valvola del gas della bombola e controllare tutti i collegamenti del gas utilizzando una soluzione di acqua e sapone per individuare eventuali perdite.
• Collegare il cavo di alimentazione a una fonte di alimentazione da 220 V\~, 50 Hz dotata di messa a terra.

Accensione

Accensione/accensione automatica

1. Portare l'interruttore di alimentazione in posizione "I". Il motore si avvia e il display digitale mostra la temperatura ambiente (vedere Figura 3).

Figura 3

1. Aprire la valvola del gas e portare l'interruttore di alimentazione in posizione "II". La finestra di visualizzazione di sinistra mostra la temperatura impostata, mentre quella di destra mostra la temperatura ambiente. Il prodotto si accenderà automaticamente quando la temperatura impostata è superiore alla temperatura ambiente (vedere Figura 4).

Figura 4

1. Regolare la pressione del flusso del gas in base alla potenza termica desiderata ruotando la rotella del riduttore di pressione. Ruotare in senso antiorario per aumentare la pressione o in senso orario per diminuirla.

2. Se la fiamma si accende ma il prodotto si blocca dopo alcuni secondi, si accenderà la spia di controllo RESET. Attendere un minuto, quindi sbloccare il prodotto premendo il pulsante RESET e ripetere la procedura di avvio.

3. Se il problema persiste, contattare il fornitore per ulteriore assistenza.

ATTENZIONE

Se l'accensione risulta difficoltà o irregolare, prima di ripetere le operazioni di accensione assicurarsi che la ventola non sia bloccata e che l'ingresso e l'uscita dell'aria siano libere.

Spegnere

Per interrompere il prodotto, seguire questi passaggi:

1. Chiudere il rubinetto della bombola del gas.
2. Lasciare che il ventilatore continui a funzionare finché la fiamma non si spegne completamente.
3. Una volta spenta la fiamma, ruotare l'interruttore del ventilatore in posizione "O".

Aria condizionata

Il prodotto può essere utilizzato anche come ventilatore. Per utilizzare questa funzione, scollegare il tubo di alimentazione del gas e collegare la spina del prodotto a una fonte elettrica idonea. Impostare l'interruttore del ventilatore sulla posizione "I" per attivare la modalità ventilazione.

Avviso di scolorimento dell'odore Con il tempo il GPL potrebbe perdere il suo odore, rendendo più difficile individuare eventuali perdite. Non affidarti solo all'olfatto per individuare le perdite di gas. Utilizzare un rilevatore di gas o altri metodi approvati per il rilevamento delle perdite. NON USARE MAI FIAMME LIBERE per verificare la presenza di perdite. La mancata rilevazione delle perdite può causare incendi, esplosioni o lesioni gravi.

Rischio di asfissia

• Non utilizzare il prodotto per riscaldare spazi abitativi.
• Non utilizzare in aree non ventilate.
• Assicurarsi che il flusso dell'aria di combustione e di ventilazione non sia ostruito.
- È necessario garantire una ventilazione adeguata per soddisfare i requisiti di aria di combustione del prodotto.
- Una ventilazione insufficiente può causare una combustione impropria.
- Una combustione impropria può causare avvelenamento da monossido di carbonio, che può causare lesioni gravi o la morte. I sintomi dell'avvelenamento da monossido di carbonio includono mal di testa, vertigini e difficoltà respiratorie.

Odore di gas combustibile

Sia il gas propano che il gas naturale contengono odorizzanti artificiali aggiunti per aiutare a rilevare le perdite di gas combustibile. In caso di fuga di gas, dovresti riuscire a percepirne l'odore. Poiché il propano (GPL) è più pesante dell'aria, assicurarsi di controllare l'odore di gas vicino al pavimento. Qualsiasi odore di gas dovrebbe indurvi ad agire immediatamente.

Avviso di odore di gas GPL e gas naturale

• Evitare qualsiasi azione che possa incendiare il gas.
• Non azionare alcun interruttore elettrico.

• Non scollegare i cavi di alimentazione né utilizzare prolunghe.
- Evitare di accendere fiammiferi o altre fonti di fiamma.
• Non usare il telefono.
- Fate uscire tutti dall'edificio e allontanateli dalla zona.
- Chiudere tutte le valvole dei serbatoi o delle bombole di gas propano (GPL) oppure la valvola principale di alimentazione del carburante situata presso il contatore se si utilizza gas naturale.
- Poiché il gas propano (GPL) è più pesante dell'aria, può depositarsi nelle zone basse. Se si sospetta una perdita di propano, evitare di entrare in aree basse.
- Utilizza il telefono di un vicino per contattare il tuo fornitore di gas combustibile e i vigili del fuoco. Non rientrare nell'edificio.
- Rimanere all'esterno e lontano dall'area finché i vigili del fuoco e il fornitore del gas combustibile non ne dichiarano la sicurezza.
- Lasciare che l'addetto alla manutenzione del gas combustibile e i vigili del fuoco verifichino eventuali perdite di gas, arieggino l'area e riparino eventuali problemi. Solo personale qualificato può riaccendere l'apparecchio dopo aver verificato la sicurezza.

MANUTENZIONE

1. Le riparazioni e la manutenzione devono essere eseguite solo da personale qualificato.
2. L'unità deve essere ispezionata da un tecnico qualificato almeno una volta all'anno.
3. Controllare regolarmente le condizioni del tubo del gas e del regolatore del gas. In caso di necessità di sostituzione, utilizzare esclusivamente ricambi originali.
4. Prima di effettuare qualsiasi intervento di manutenzione sul prodotto, scollegarlo sia dall'alimentazione del gas che da quella elettrica.
5. Se l'unità non è stata utilizzata per un lungo periodo, si consiglia di farla controllare da un tecnico prima di riutilizzarla. Dovrebbe includere quanto segue:

- Controllare periodicamente le condizioni del tubo di alimentazione del gas e, se necessario, sostituirlo utilizzando esclusivamente ricambi originali.

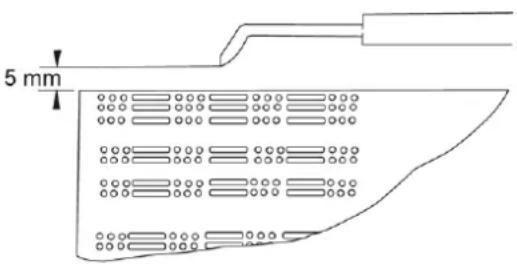

• Verificare la posizione dell'elettrodo di avviamento (vedere Figura 5).

5 mm

Figura 5

- Controllare regolarmente i collegamenti del termostato di sicurezza e della termocoppia per assicurarsi che siano sempre puliti. Se necessario, pulire la pala del ventilatore e l'interno del prodotto utilizzando aria compressa.

Risoluzione dei problemi

Modelli ad accensione automatica

PROBLEMA	CAUSE	SOLUZIONI
Il motore non funziona	Nessuna fornitura di energia elettrica	Controllare la morsettiera con un tester
	Il termostato ambiente è impostato su una temperatura troppo bassa	Impostare il termostato a una temperatura più alta
	Il termostato di sicurezza è attivato	Attendere circa un minuto, quindi premere il pulsante RESET
Il motore funziona, ma il bruciatore non si accende e dopo qualche secondo il prodotto si ferma	Il rubinetto del gas della bombola è chiuso	Aprire il rubinetto del gas
	Il cilindro è vuoto	Sostituire con un nuovo cilindro.
	L'ugello è ostruito	Rimuovere e pulire l'ugello
	La valvola del gas solenoide non è aperta	Controllare se l'elettrovalvola funziona
	Non c'è scintilla	Controllare la posizione dell'elettrodo
Il bruciatore si accende ma dopo qualche secondo il prodotto si ferma	Nessun collegamento con l'impianto di messa a terra	Verificare e connettere correttamente
	Collegamento difettoso tra sensore e dispositivo di sicurezza	Controllare e collegare correttamente
	Dispositivo di sicurezza difettoso	Sostituire il dispositivo di sicurezza
Il prodotto si ferma durante il funzionamento	Eccessiva fornitura di gas	Controllare il riduttore di pressione e sostituirlo se necessario
	Flusso d'aria insufficiente	Controllare che il motore funzioni correttamente
	Fornitura di gas insufficiente a causa della formazione di ghiaccio sulla bombola	Controllare il cilindro e utilizzarne uno più grande oppure collegare due cilindri insieme.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.
