BRUKSANVISNING GH-BD-40000GQ MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	LPG-värmare
Modell	MSW-GH-BD-20000GQ	MSW-GH-BD-40000GQ	MSW-GH-BD-60000GQ
Apparatkategori	I_3B/P
Bränsleförbrukning [g/h]	G30: 1090; G31: 1071	G30: 2181; G31: 2142	G30: 3636; G31: 3570
Gasförsörjningstryck [mbar]	700	700	500
Spänning [V~] / Frekvens [Hz]	230 / 50
Skyddsklass	I
Elektrisk effekt [W]	40	80	80
Märkeffekt [kW]	20	40	60
Luftflöde [ m^3 /h]	320	600	872

Ändamål

LPG-värmaren (Liquefied Petroleum Gas) används för att ge effektiv, bärbar och kraftfull uppvärmning genom att förbränna LPG-bränsle (som propan eller butan).

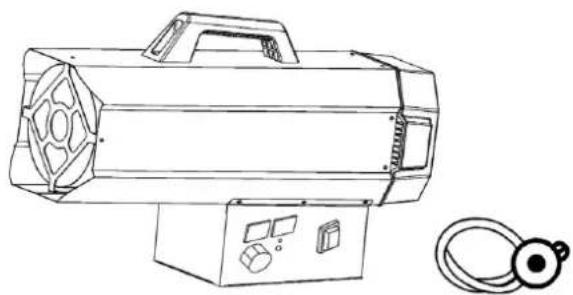

Översikt

1. Anslut produkten till ett lämpligt eluttag (230V\~50Hz).
2. Se till att maskinen är ordentligt jordad.

3. Anslut gastillförselslangen till tryckregulatorn och anslut sedan regulatorn till en lämplig gasolflaska.

4. Öppna cylinderkranen och kontrollera matningsslangen och kopplingar för gasläckor. Det rekommenderas att använda en godkänd läckagedetektor för denna process.

5. ANVÄND ALDRIG LAGA LÅGOR för att kontrollera läckor.
6. För automatiska modeller, anslut rumstermostaten till uttaget på apparaten och ställ in den på önskad temperatur.

Användande

NOTERA

• Använd endast i väl ventilerade utrymmen och håll apparaten borta från brännbara material.
• Efter användning, stäng av gastillförseln vid cylinderventilen.
  • Se till att fläkten fungerar korrekt innan du tänder brännarna.
• Denna apparat kan användas av barn i åldern 8 år och uppåt, såväl som av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller de som saknar erfarenhet och kunskap, om de övervakas eller korrekt instrueras i att använda apparaten på ett säkert sätt och förstår inblandade faror.
  • Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

WARNING

• För att förhindra överhettning, täck inte över produkten.
• Vissa delar av denna produkt kan bli mycket varma och kan orsaka brännskador. Särskild försiktighet bör iakttas när barn och utsatta personer är närvarande.

Säkerhetsavständ

1 2 3 4 5

Figur. 1

1- Min. 2 m
2- Min. 3,5 m
3- Min. 2,5 m
4- Min. 2 m
5- Min. 2 m

Allmänna instruktioner

• Produkten får endast användas utomhus eller i väl ventilerade utrymmen.
• För varje kilowatt (KW) värmeeffekt måste det finnas en permanent ventilationsyta på 25 cm ^3 . Denna ventilation bör vara jämnt fördelad mellan golv- och taknivåer, med ett totalt utlopp på minst 250 cm ^3 för att säkerställa säker drift och undvika gasansamling.

• Rikta aldrig produktens hetluftsflöde mot gasflaskan.

• Använd endast tryckregulatorn som medföljer produkten.

• Produkten måste alltid ha sitt hölje på plats under användning.
• Produkten ska inte användas i utrymmen där värmen överstiger 100W per kubikmeter rumsvolym. Rummet måste ha en minsta volym på minst 100m³.
• Produktens luftintags- och utloppssektioner får aldrig blockeras eller blockeras.
• Om produkten körs med maximal kapacitet under längre perioder, kan is bildas på gascylindern på grund av överdrivet ångavdrag. Cylindern bör dock aldrig värmas upp för att lösa detta problem. För att undvika eller minska denna effekt bör en större cylinder eller två länkade cylindrar användas (se figur 2).

• Produkten ska inte användas i källare, källare eller andra rum under marknivå.
• Om produkten inte fungerar bör du omedelbart kontakta en kvalificerad teknisk assistanstjänst.
• Efter användning av produkten, stäng alltid av gasflaskans kran.
• När du byter gasolflaska, följ alltid säkerhetsreglerna och utför bytet borta från alla möjliga antändningskällor för att undvika olyckor.
  • Gasslangen måste förbli rak och otvinnad.
• Produkten ska placeras där det inte finns risk för brand. Specifikt måste varmluftsutloppet vara minst 3 meter från brännbara väggar eller tak. Dessutom bör den varma luften aldrig riktas mot gasflaskan för att undvika överhettning.
• Använd endast originaltillverkarens gasslang och reservdelar.
• Om du upptäcker eller misstänker en gasläcka, stäng omedelbart gasflaskan och stäng av produkten. Använd inte produkten igen förrän den har inspekterats av ett kvalificerat servicecenter. Om produkten är inomhus, säkerställ ordentlig ventilation genom att helt öppna dörrar och fönster. Undvik att skapa gnistor eller använda öppen låga i området tills problemet är löst.

Förbereder för operation

• Inspektera produkten för eventuella transportskador före användning.
• Anslut slangen och regulatorenheten till gasolflaskan genom att vrida muttern moturs in i cylinderns ventilutlopp och dra åt den ordentligt.
• Öppna flaskans gasventil och kontrollera alla gasanslutningar med tvål och vattenlösning för att upptäcka eventuella läckor.
• Anslut nätsladden till en väljordad 220V\~, 50Hz strömkälla.

Tändning

Tändning/automatisk tändning

1. Vrid strömbrytaren till läge "I". Motorn startar och den digitala displayen visar rumstemperaturen (se figur 3).

1. Öppna gasventilen och vrid strömbrytaren till läge "II". Det vänstra displayfönstret visar den inställda temperaturen och det högra fönstret visar rumstemperaturen. Produkten tänds automatiskt när den inställda temperaturen är högre än rumstemperaturen (se figur 4).

1. Reglera gasflödestrycket enligt önskad termisk effekt genom att vrida på hjulet på tryckreduceraren. Vrid den moturs för att öka trycket eller medurs för att minska trycket.

2. Om lågan tänds men produkten låser sig efter några sekunder, tänds RESET-kontrollampan. Vänta i en minut, läs sedan upp produkten genom att trycka på RESET-knappen och upprepa startprocessen.

3. Om problemet kvarstår, kontakta din leverantör för ytterligare hjälp.

FÖRSIKTIGHET

Om tändningen är svår eller oregelbunden innan du upprepar tändningsoperationerna, se till att fläkten inte är låst och att luftinloppet och -utloppet är fria.

Stänga av

Följ dessa steg för att stoppa produkten:

1. Stäng av gasflaskans kran.
2. Låt fläkten fortsätta att gå tills lågan stängs av helt.
3. När lågan slocknat, vrid fläktomkopplaren till läge "O".

Luftkonditionering

Produkten kan även användas som ventilator. För att använda denna funktion, koppla loss gastillförselslangen och anslut produktens stickpropp till en lämplig strömkälla. Ställ fläktomkopplaren i läge "I" för att aktivera ventilationsläget.

Varning för blekning av lukt Gasol kan förlora sin lukt med tiden, vilket gör läckor svårare att upptäcka. Lita inte bara på lukten för att identifiera gasläckor. Använd en gasdetektor eller andra godkända metoder för läcksökning. ANVÄND ALDRIG LAGA LÅGOR för att kontrollera läckor. Underlåtenhet att upptäcka läckor kan leda till brand, explosion eller allvarliga skador.

Kvävningsrisk

• Använd inte produkten för att värma upp människors livsrum.
  • Använd inte i oventilerade utrymmen.
• Se till att flödet av förbrännings- och ventilationsluft inte blockeras.
• Rätt ventilation måste tillhandahållas för att uppfylla produktens förbränningsluftskrav.
• Otillräcklig ventilation kan leda till felaktig förbränning.
• Felaktig förbränning kan leda till kolmonoxidförgiftning, vilket kan orsaka allvarliga skador eller dödsfall. Symtom på kolmonoxidförgiftning inkluderar huvudvärk, yrsel och andningssvårigheter.

Bränsle Gas Lukt

Både LP (propangas) och naturgas har konstgjorda luktämnen tillsatta för att hjälpa till att upptäcka bränslegasläckor. Om en gasläcka uppstår bör du kunna känna lukten av gasen. Eftersom propan (LP) är tyngre än luft, var noga med att kontrollera om det finns gaslukt nära golvet. All gaslukt bör uppmana dig att vidta omedelbara åtgärder.

Gasol och naturgas luktvarning

• Undvik alla åtgärder som kan antända gasen.
  • Använd inga elektriska strömbrytare.
• Dra inte ur nätsladdarna och använd inte förlängningssladdar.
• Undvik att tända tändstickor eller andra lågor.
  • Använd inte din telefon.
• Få alla ut ur byggnaden och bort från området.
• Stäng alla ventiler för propan (LP) bensin eller gasflaskor, eller huvudventilen för bränsletillförseln som finns vid mätaren om du använder naturgas.
• Eftersom propangas (LP) är tyngre än luft kan den sedimentera i låga områden. Undvik att gå in i låga områden om du misstänker ett propanläckage.
• Använd en grannes telefon för att kontakta din bränslegasleverantör och brandkåren. Gå inte in i byggnaden igen.
• Håll dig utanför och borta från området tills brandmännen och din bränslegasleverantör förklarar det säkert.
• Låt bränslegasservicepersonalen och brandmän kontrollera efter gasläckor, ventilera området och reparera eventuella problem. Endast utbildade fackmän bör tända apparaten igen efter att ha säkerställt säkerheten.

Underhåll

1. Reparationer och underhåll bör endast utföras av kvalificerad personal.

2. Enheten måste inspekteras av en kvalificerad tekniker minst en gång per år.

3. Inspektera regelbundet tillståndet för gasslangen och gasregulatorn. Om utbyte är nödvändigt, använd endast originalreservdelar.

4. Innan du utför något underhåll på produkten, koppla bort den från både gas- och elförsörjningen.

5. Om enheten inte har använts under en längre tid, rekommenderas att en tekniker utför en allmän kontroll före användning. Detta bör innehålla följande:

6. Inspektera regelbundet tillständet för gastillförselslangen, och om den behöver bytas, använd endast originalreservdelar.

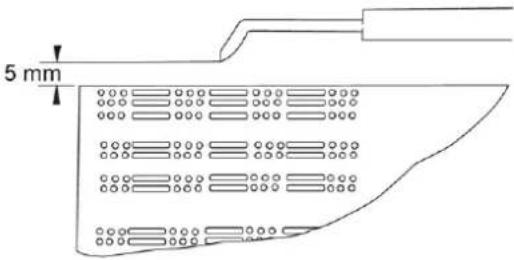

   • Verifiera startelektrodens position (se figur 5).

5 mm

Figur. 5

- Kontrollera anslutningarna mellan säkerhetstermostaten och termoelementet regelbundet för att säkerställa att de alltid är rena. Rengör vid behov fläktbladet och produktens insida med tryckluft.

Felsökning

Modeller med automatisk tändning

PROBLEM	ORSAKER	LÖSNINGAR
Motorn fungerar inte	Ingen elförsörjning	Kontrollera plintkortet med en testare
	Rumstermostaten är för lågt inställd	Ställ in termostaten på en högre temperatur
	Säkerhetstermostaten är aktiverad	Vänta ungefär en minut och tryck sedan på RESET-knappen
Motorn fungerar, men brännaren tänds inte och efter några sekunder stannar produkten	Gasflaskan är stängd	Öppna gaskranen
	Cylindern är tom	Byt ut mot en ny cylinder.
	Munstycket är blockerat	Ta bort och rengör munstycket
	Magnetgasventilen är inte öppen	Kontrollera om magnetventilen fungerar
	Det finns ingen gnista	Kontrollera elektrodens position
Brännaren tänds men efter några sekunder stannar produkten	Ingen koppling till jordningssystemet	Verifiera och anslut ordentligt
	Defekt anslutning mellan sensor och säkerhetsanordning	Kontrollera och anslut ordentligt
	Defekt säkerhetsanordning	Byt ut säkerhetsanordningen
Produkten stannar under operationen	Överdriven gastillförsel	Kontrollera tryckreduceraren och byt ut den vid behov
	Otilräckligt luftflöde	Kontrollera att motorn fungerar som den ska
	Otilräcklig gastillförsel på grund av isbildning på cylindern	Kontrollera cylindern och använd en större, eller koppla ihop två cylindrar.

Kassering av använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
