BEDIENUNGSANLEITUNG GH-BD-40000GQ MSW

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Genauigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	LPG-Heizung
Modell	MSW-GH-BD-20000GQ	MSW-GH-BD-40000GQ	MSW-GH-BD-60000GQ
Kategorie der Haushaltsgeräte	I_3B/P
Kraftstoffverbrauch [g/h]	G30: 1090; G31: 1071	G30: 2181; G31: 2142	G30: 3636; G31: 3570
Gasversorgungsdruck [mbar]	700	700	500
Spannung [V~] / Frequenz [Hz]	230 / 50
Schutzklasse	I
Elektrische Leistung [W]	40	80	80
Nennleistung [kW]	20	40	60
Luftstrom [m3/h]	320	600	872

Zweck

Das LPG-Heizgerät (Liquefied Petroleum Gas) dient der effizienten, tragbaren und leistungsstarken Beheizung durch Verbrennung von LPG-Brennstoff (wie Propan oder Butan).

Übersicht

1. Schließen Sie das Gerät an eine geeignete Steckdose (230V\~50Hz) an.

2. Stellen Sie sicher, dass die Maschine ordnungsgemäß geerdet ist.

3. Verbinden Sie den Gasversorgungsschlauch mit dem Druckregler und schließen Sie den Regler an eine geeignete Flüssiggasflasche an.

4. Öffnen Sie den Flaschenhahn und prüfen Sie den Versorgungsschlauch und die Armaturen auf Gaslecks. Es wird empfohlen, für diesen Vorgang einen zugelassenen Lecksucher zu verwenden.
5. VERWENDEN SIE NIEMALS NACKTE FLAMMEN, um die Dichtheit zu prüfen.
6. Bei automatischen Modellen schließen Sie den Raumthermostat an die Steckdose des Geräts an und stellen Sie ihn auf die gewünschte Temperatur ein.

Verwendung

ANMERKUNG

• Verwenden Sie das Gerät nur in gut belüfteten Räumen und halten Sie es von brennbaren Materialien fern.
  • Drehen Sie nach dem Gebrauch die Gaszufuhr am Flaschenventil ab.
• Vergewissern Sie sich vor dem Anzünden der Brenner, dass das Gebläse richtig funktioniert.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
  • Die Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht durchgeführt werden.

WARNUNG

• Um eine Überhitzung zu vermeiden, decken Sie das Gerät nicht ab.
- Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und gefährdete Personen anwesend sind.

Sicherheitsabstände

1 2 3 4 5

Abbildung. 1

1- Min. 2 m
2- Min. 3.5 m
3- Min. 2,5 m
4- Min. 2 m
5- Min. 2 m

Allgemeine Anweisungen

• Das Produkt darf nur im Freien oder in gut belüfteten Räumen betrieben werden.
- Für jedes Kilowatt (KW) Heizleistung muss eine ständige Lüftungsfläche von 25 cm³ vorhanden sein. Diese Belüftung sollte gleichmäßig auf Boden- und Deckenebene verteilt sein, mit einem Gesamtauslass von mindestens 250 cm³, um einen sicheren Betrieb zu gewährleisten und eine Gasansammlung zu vermeiden.
- Richten Sie den Heißluftstrom des Geräts niemals auf die Gasflasche.
- Verwenden Sie nur den Druckregler, der dem Produkt beiliegt.
• Das Produkt muss während des Gebrauchs immer abgedeckt sein.
- Das Produkt sollte nicht in Räumen verwendet werden, in denen die Wärme 100 W pro Kubikmeter Raumvolumen übersteigt. Der Raum muss ein Mindestvolumen von 100m³ haben.
- Die Lufteintritts- und Luftaustrittsöffnungen des Geräts dürfen niemals blockiert oder verstopft werden.
- Wenn das Gerät über einen längeren Zeitraum mit maximaler Leistung betrieben wird, kann sich aufgrund des übermäßigen Dampfentzugs Eis auf der Gasflasche bilden. Der Zylinder sollte jedoch niemals erhitzt werden, um dieses Problem zu lösen. Um diesen Effekt zu vermeiden oder zu verringern, sollte ein größerer Zylinder oder zwei miteinander verbundene Zylinder verwendet werden (siehe Abbildung 2).

• Das Produkt sollte nicht in Kellern, Untergeschossen oder anderen Räumen unterhalb des Bodens verwendet werden.
• Bei Funktionsstörungen des Produkts sollten Sie sich unverzüglich an einen qualifizierten technischen Kundendienst wenden.
  • Drehen Sie nach dem Gebrauch des Produkts immer den Hahn der Gasflasche zu.
• Beachten Sie beim Auswechseln der Gasflasche stets die Sicherheitsvorschriften und führen Sie den Austausch fern von möglichen Zündquellen durch, um Unfälle zu vermeiden.
  • Der Gasschlauch muss gerade und unverdreht bleiben.
• Das Produkt muss an einem Ort aufgestellt werden, an dem keine Brandgefahr besteht. Insbesondere muss der Heißluftauslass mindestens 3 Meter von brennbaren Wänden oder Decken entfernt sein. Außerdem sollte die heiße Luft niemals auf die Gasflasche gerichtet werden, um eine Überhitzung zu vermeiden.
• Verwenden Sie nur die Original-Gasschläuche und -Ersatzteile des Herstellers.

- Wenn Sie ein Gasleck entdecken oder vermuten, schließen Sie sofort die Gasflasche und schalten Sie das Gerät aus. Benutzen Sie das Produkt erst wieder, wenn es von einem qualifizierten Servicecenter überprüft wurde. Wenn sich das Produkt in Innenräumen befindet, sorgen Sie für ausreichende Belüftung, indem Sie Türen und Fenster vollständig öffnen. Vermeiden Sie Funkenbildung und offene Flammen in diesem Bereich, bis das Problem behoben ist.

Vorbereitung auf den Betrieb

• Überprüfen Sie das Produkt vor dem Gebrauch auf mögliche Transportschäden.
• Schließen Sie die Schlauch- und Reglereinheit an die Flüssiggasflasche an, indem Sie die Mutter gegen den Uhrzeigersinn in den Ventilausgang der Flasche drehen und fest anziehen.
• Öffnen Sie das Gasventil der Flasche und überprüfen Sie alle Gasanschlüsse mit einer Seifenwasserlösung, um eventuelle Lecks zu entdecken.
  • Schließen Sie das Netzkabel an eine gut geerdete 220V\~, 50Hz Stromquelle an.

Zündung

Zündung/Automatische Zündung

1. Stellen Sie den Netzschalter auf Position "I". Der Motor läuft an, und die Digitalanzeige zeigt die Raumtemperatur an (siehe Abbildung 3).

1. Öffnen Sie das Gasventil und stellen Sie den Netzschalter auf Position "II". Das linke Anzeigefenster zeigt die eingestellte Temperatur, das rechte die Raumtemperatur an. Das Produkt wird automatisch gezündet, wenn die eingestellte Temperatur höher ist als die Raumtemperatur (siehe Abbildung 4).

1. Regulieren Sie den Gasflussdruck entsprechend der gewünschten Wärmeleistung, indem Sie das Rad am Druckminderer drehen. Drehen Sie ihn gegen den Uhrzeigersinn, um den Druck zu erhöhen, oder im Uhrzeigersinn, um ihn zu verringern.

2. Wenn die Flamme zündet, das Gerät aber nach einigen Sekunden blockiert, leuchtet die RESET-Kontrollleuchte auf. Warten Sie eine Minute, entsperren Sie dann das Gerät durch Drücken der RESET-Taste und wiederholen Sie den Startvorgang.

3. Bleibt das Problem bestehen, wenden Sie sich bitte an Ihren Lieferanten, um weitere Unterstützung zu erhalten.

VORSICHT

Wenn die Zündung schwierig oder unregelmäßig ist, vergewissern Sie sich vor der

Wiederholung des Zündvorgangs, dass das Gebläse nicht blockiert ist und der Luftein- und -auslass nicht blockiert ist.

Ausschalten

Gehen Sie folgendermaßen vor, um das Produkt zu stoppen:

1. Drehen Sie den Hahn der Gasflasche zu.
2. Lassen Sie das Gebläse weiterlaufen, bis die Flamme vollständig erloschen ist.
3. Sobald die Flamme erloschen ist, stellen Sie den Gebläseschalter auf Position "O".

Klimatisierung

Das Produkt kann auch als Beatmungsgerät verwendet werden. Um diese Funktion zu nutzen, ziehen Sie den Gaszufuhrschlauch ab und schließen Sie den Stecker des Geräts an eine geeignete Stromquelle an. Stellen Sie den Gebläseschalter auf Position "I", um den Lüftungsmodus zu aktivieren.

Warnung vor Geruchsverlust Flüssiggas kann mit der Zeit seinen Geruch verlieren, wodurch Lecks schwerer zu erkennen sind. Verlassen Sie sich nicht allein auf den Geruch, um Gaslecks zu erkennen. Verwenden Sie einen Gasdetektor oder andere zugelassene Methoden zur Lecksuche. VERWENDEN SIE NIEMALS NACKTE FLAMMEN, um nach Lecks zu suchen. Werden Lecks nicht erkannt, kann dies zu Bränden, Explosionen oder schweren Verletzungen führen.

Erstickungsgefahr

• Verwenden Sie das Produkt nicht zum Beheizen von menschlichen Wohnräumen.
• Nicht in ungelüfteten Räumen betreiben.
• Stellen Sie sicher, dass die Verbrennungs- und Lüftungsluft nicht behindert wird.
• Es muss für eine angemessene Belüftung gesorgt werden, damit die Verbrennungsluftanforderungen des Produkts erfüllt werden.
• Unzureichende Belüftung kann zu einer unzureichenden Verbrennung führen.
• Eine unsachgemäße Verbrennung kann zu einer Kohlenmonoxidvergiftung führen, die schwere Verletzungen oder den Tod zur Folge haben kann. Zu den Symptomen einer Kohlenmonoxidvergiftung gehören Kopfschmerzen, Schwindelgefühl und Atembeschwerden.

Brenngas Geruch

Sowohl LP-Gas (Propan) als auch Erdgas sind mit künstlichen Geruchsstoffen versehen, die das Aufspüren von Gaslecks erleichtern. Wenn ein Gasleck auftritt, sollten Sie das Gas riechen können. Da Propan (LP) schwerer als

Luft ist, sollten Sie in Bodennähe auf Gasgeruch achten. Jeder Gasgeruch sollte Sie dazu veranlassen, sofort zu handeln.

LP-Gas und Erdgas Geruchswarnung

• Vermeiden Sie alle Handlungen, die das Gas entzünden könnten.
• Betätigen Sie keine elektrischen Schalter.
- Ziehen Sie keine Netzkabel aus der Steckdose und verwenden Sie keine Verlängerungskabel.
• Vermeiden Sie das Anzünden von Streichhölzern oder anderen Flammenquellen.
• Benutzen Sie Ihr Telefon nicht.
- Bringen Sie alle Personen aus dem Gebäude und von dem Gebiet weg.
- Schließen Sie alle Ventile des Propangastanks oder der Gasflasche bzw. das Hauptventil der Brennstoffzufuhr am Zähler, wenn Sie Erdgas verwenden.
- Da Propangas (LP) schwerer ist als Luft, kann es sich in niedrigen Bereichen absetzen. Vermeiden Sie das Betreten niedriger Bereiche, wenn Sie ein Propanleck vermuten.
- Benutzen Sie das Telefon eines Nachbarn, um Ihren Gasversorger und die Feuerwehr zu kontaktieren. Betreten Sie das Gebäude nicht wieder.
- Bleiben Sie draußen und halten Sie sich von dem Bereich fern, bis die Feuerwehr und Ihr Heizgaslieferant ihn für sicher erklären.
- Erlauben Sie dem Gasservice und der Feuerwehr, nach Gaslecks zu suchen, den Bereich zu belüften und eventuelle Probleme zu beheben. Nur geschultes Fachpersonal sollte das Gerät nach Sicherstellung der Sicherheit wieder anzünden.

WARTUNG

1. Reparaturen und Wartung sollten nur von qualifiziertem Personal durchgeführt werden.
2. Das Gerät muss mindestens einmal jährlich von einem qualifizierten Techniker inspiziert werden.
3. Überprüfen Sie regelmäßig den Zustand des Gasschlauchs und des Gasreglers. Falls ein Austausch erforderlich ist, verwenden Sie nur Originalersatzteile.
4. Trennen Sie das Gerät vor jeder Wartung sowohl von der Gas- als auch von der Stromzufuhr.

5. Wenn das Gerät über einen längeren Zeitraum nicht benutzt wurde, wird empfohlen, dass ein Techniker vor der Benutzung eine allgemeine Überprüfung durchführt. Dies sollte Folgendes beinhalten:

6. Überprüfen Sie regelmäßig den Zustand des Gasversorgungsschlauchs, und verwenden Sie nur Originalersatzteile, wenn er ausgetauscht werden muss.

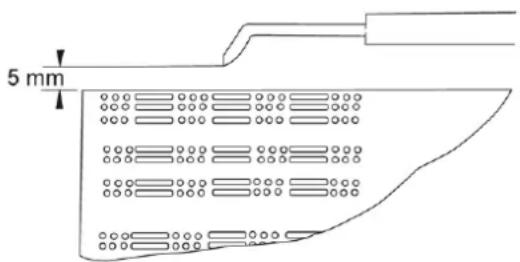

   • Überprüfen Sie die Position der Startelektrode (siehe Abbildung 5).

5 mm

Abbildung. 5

- Überprüfen Sie regelmäßig die Anschlüsse des Sicherheitsthermostats und des Thermoelements, um sicherzustellen, dass sie stets sauber sind. Reinigen Sie bei Bedarf den Lüfterflügel und das Innere des Geräts mit Druckluft.

Fehlerbehebung

Modelle mit automatischer Zündung

FEHLER	URSACHEN	LÖSUNGEN
Motor funktioniert nicht	Kein Stromanschluss	Prüfen Sie das Klemmenbrett mit einem Prüfgerät
	Der Raumthermostat ist zu niedrig eingestellt	Stellen Sie den Thermostat auf eine höhere Temperatur ein
	Der Sicherheitsthermostat ist aktiviert	Warten Sie etwa eine Minute und drücken Sie dann die RESET-Taste
Der Motor funktioniert, aber der Brenner zündet nicht und nach ein paar Sekunden bleibt das Produkt stehen	Der Flaschengashahn ist geschlossen	Öffnen Sie den Gashahn
	Der Zylinder ist leer	Ersetzen Sie sie durch einen neuen Zylinder.
	Die Düse ist verstopft	Entfernen und reinigen Sie die Düse
	Das Gasmagnetventil ist nicht geöffnet	Prüfen Sie, ob das Magnetventil funktioniert
	Es gibt keinen Funken	Überprüfen Sie die Position der Elektrode
Der Brenner leuchtet auf, aber nach ein paar Sekunden bleibt das Produkt stehen	Keine Verbindung mit der Erdungsanlage	Überprüfen und richtig anschließen
	Defekte Verbindung zwischen Sensor und Sicherheitseinrichtung	Prüfen und richtig anschließen
	Defekte Sicherheitseinrichtung	Ersetzen Sie die Sicherheitsvorrichtung
Das Produkt hält während des Vorgangs an	Übermäßige Gaszufuhr	Überprüfen Sie den Druckminderer und tauschen Sie ihn ggf. aus.
	Unzureichender Luftstrom	Prüfen Sie, ob der Motor ordnungsgemäß funktioniert.
	Unzureichende Gaszufuhr aufgrund von Eisbildung auf der Flasche	Überprüfen Sie den Zylinder und verwenden Sie einen größeren, oder verbinden Sie zwei Zylinder miteinander.

Entsorgung von Altgeräten

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.
