CDAIR-10S - Verwarming MSW - Gratis gebruiksaanwijzing en handleiding

Type product	Ventilator voor rond kanaal
Model	CDAIR-10S
Merk	MSW
Nominale spanning	230 V~ / 50 Hz
Nominaal vermogen	140 W
Nominale stroom	0,7 A
Beschermingsklasse	I
IP-beschermingsgraad	IPX2
Max. luchtdebiet	590 m³/h
Maximale druk	566 Pa
Rotatiesnelheid	2592 tpm
Geluidsniveau	65 dB
Inlaatdiameter	200 mm
Afmetingen (L x D x H)	365 x 370 x 225 mm
Netto gewicht	5,51 kg
Minimale installatiehoogte	2,3 m
Aarding verplicht	Ja
Vochtigheidsvoorzorgen	Niet installeren in zeer vochtige omgeving
Onderhoud: jaarlijkse reiniging	Motor reinigen en onderdelen controleren
Onderhoud: lager	Controleren en indien nodig vervangen (door een technicus)
Verbod op reiniging met waterstraal	Ja, niet onderdompelen of besproeien
Aansluitdiameter	200 mm (inlaat)
Type elektrische aansluiting	Stekker of directe aansluiting met alpolige schakelaar

Veelgestelde vragen - CDAIR-10S MSW

Hoe installeer ik de ventilator CDAIR-10S?

De installatie moet stevig worden bevestigd op een hoogte >2,3 m. Sluit de buizen aan met klemmen, bevestig de ventilator op een frame. Zorg ervoor dat de luchtaanzuiging in de ruimte is en dat er een controle gat in het plafond aanwezig is. Aard het apparaat en schakel de stroom uit voordat u ingrijpt.

Kan ik deze ventilator in een badkamer gebruiken?

Nee, het wordt afgeraden het apparaat op een zeer vochtige plaats te installeren. IPX2 biedt beperkte bescherming tegen waterdruppels, maar overmatige vochtigheid kan de motor beschadigen.

Wat is het geluidsniveau van de CDAIR-10S?

Het geluidsniveau is 65 dB, wat overeenkomt met een matig geluidsniveau. Om het geluid te verminderen, zorg ervoor dat de leidingen goed zijn bevestigd en dat de ventilator schoon is.

Hoe onderhoud ik de ventilator?

Reinig de motor en controleer de onderdelen jaarlijks. Schakel de stroom uit voor elk onderhoud. Gebruik geen waterstraal of scherpe metalen voorwerpen. Bij abnormaal geluid, laat het lager controleren door een technicus.

Welk elektrisch vermogen heeft dit model nodig?

De ventilator heeft een nominaal vermogen van 140 W, bij een spanning van 230 V~ / 50 Hz, met een stroom van 0,7 A. Gebruik een geschikte stroomkring met aarding.

Is deze ventilator geschikt voor industriële ventilatie?

Ja, het is een ventilator voor rond kanaal met een luchtdebiet van 590 m³/h en een druk van 566 Pa, geschikt voor residentiële of commerciële toepassingen. Controleer de afmetingen van uw leidingen (diameter 200 mm).

Hoe sluit ik de ventilator aan op het elektriciteitsnet?

U kunt een stekker gebruiken die voldoet aan de veiligheidsnormen. Als het snoer vast is, sluit het dan aan via een alpolige schakelaar met een contactopening van minstens 3 mm. Aarding is verplicht.

Wat te doen bij abnormaal geluid of prestatieverlies?

Stop het apparaat, schakel de stroom uit en controleer de lagers. Laat indien nodig het lager vervangen door een gekwalificeerde technicus. Zorg er ook voor dat de bladen niet geblokkeerd zijn.

Wat zijn de exacte afmetingen van de CDAIR-10S?

De afmetingen zijn 365 mm (breedte) x 370 mm (diepte) x 225 mm (hoogte). Het gewicht is 5,51 kg. De inlaatdiameter is 200 mm.

Hoe moet ik het apparaat aan het einde van zijn levensduur weggooien?

Gooi het niet bij het huisvuil. Lever het in bij een inzamelpunt voor elektrische en elektronische apparaten. Recyclebare kunststoffen zijn gemarkeerd. Neem contact op met uw gemeente voor het lokale recyclingcentrum.

GEBRUIKSAANWIJZING CDAIR-10S MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Ronde kanaalventilator
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Nominale spanning [V~] / frequentie [Hz]	230 / 50
Nominaal vermogen [W]	210	150	140
Beschermingsklasse	I
IP-beschermingsclassificatie	IPX2
Stroom [A]	1,23	0,85	0,7
Uitgestraald geluid [dB]	68	65	65
Luchtstroom [m3/u]	1310	1022	590
Maximale druk [Pa]	696	552	566
Rotatiesnelheid [rpm]	2480	2415	2592
Uitlaatdiameter [mm]	315	250	200
Afmetingen [breedte x diepte x hoogte; mm]	430x445x240	360x375x210	365x370x225
Gewicht [kg]	7,24	5,42	5,51

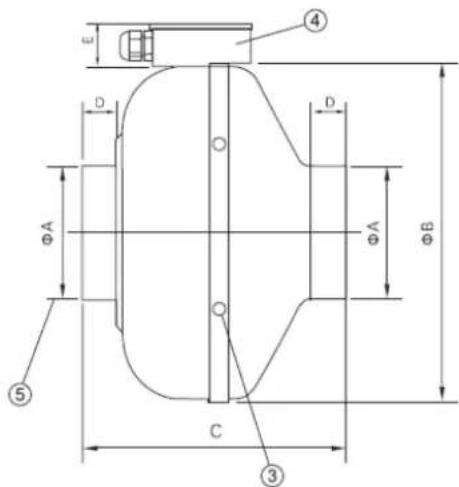

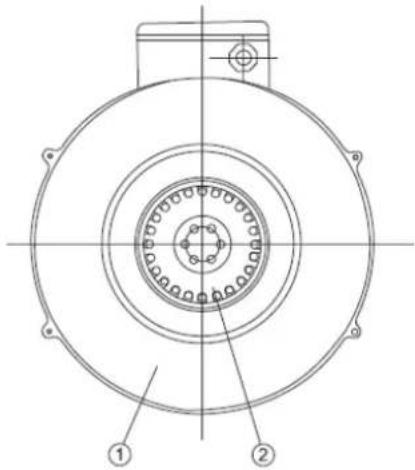

Onderdeel nr.	1	2	3	4	5
Componentnaam	Geval	Motor	Ophanggat	Aansluitdoos	Pijpverbinding

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Afmeting A [mm]	315	250	200
Afmeting B [mm]	402	333	333
Afmeting C [mm]	258	206	223
Afmeting D [mm]	25	27	25
Afmeting E [mm]	41	41	41

Installatie en gebruik

• Niet installeren op een plaats met een hoge luchtvochtigheid.
• De gehele installatie moet stevig vastzitten.
• Het luchtinlaatgat moet zich in een kamer bevinden.
• Er moet minimaal één controlegat in het plafond zitten.
• Het apparaat moet geaard zijn.
• Er moet voor gezorgd worden dat er geen gas uit de open luchtwegen of uit andere gestookte apparatuur terug in het interieur terechtkomt.
• De installatiehoogte moet groter zijn dan 2,3 meter.
• Wanneer u een stopcontact gebruikt, moet de stekker van het netsnoer worden aangesloten volgens de veiligheidsnormen. Wanneer het netsnoer rechtstreeks op de voedingslijn wordt aangesloten, moet de voedingslijn op een contactafstand van minimaal 3 mm worden aangesloten met een schakelaar voor alle polen en moet deze zijn voorzien van een betrouwbare aardingsvoorziening.
• De vorm van de pijp mag niet als volgt zijn:

Deze productserie wordt rechtstreeks op de buizen aangesloten. Beide uiteinden worden met een klem vastgezet en vervolgens wordt de ventilator aan het frame bevestigd. Draai de ventilator voor gebruik met uw handen om en controleer of de ventilator vrij kan draaien, zonder dat er blokkades zijn of dat de ventilator vastloopt. Schakel het apparaat vervolgens in en laat de ventilator draaien. Als er geen andere problemen zijn, zoals oververhitting, lawaai en een te trage ventilator, dan kan het apparaat normaal worden gebruikt.

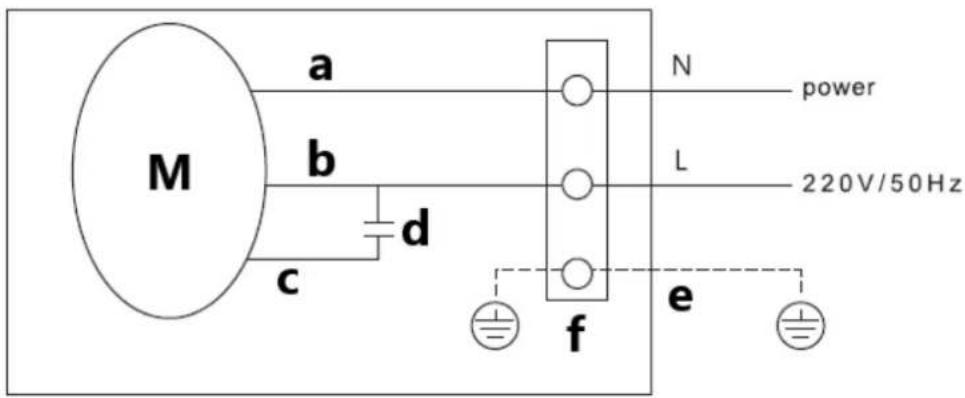

Aansluitschema

e - geel/groene draad

N - blauwe draad

L – bruine draad

Onderhoud

• De kanaalventilator moet jaarlijks worden schoongemaakt en gecontroleerd (maak de motor schoon; onderdelen mogen niet worden blootgesteld aan vocht) om ervoor te zorgen dat de ventilator veilig werkt en de levensduur wordt verlengd.
• Schakel de stroomtoevoer uit voordat u onderhoud uitvoert en wacht tot de roterende elementen tot stilstand zijn gekomen.
• Wanneer er sprake is van een abnormaal geluid of een aanzienlijke vermindering van de efficiëntie, controleer dan het lager en vervang het indien nodig (laat dit uitsluitend uitvoeren door een gekwalificeerde servicetechnicus).
• Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.
  • Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.
• Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.

Afvoeren van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.
