Typ produktu	Kruhový potrubný ventilátor
Model	CDAIR-10S
Značka	MSW
Menovité napätie	230 V~ / 50 Hz
Menovitý výkon	140 W
Menovitý prúd	0,7 A
Trieda ochrany	I
Stupeň krytia IP	IPX2
Maximálny prietok vzduchu	590 m³/h
Maximálny tlak	566 Pa
Rýchlosť otáčania	2592 ot./min
Hluk	65 dB
Priemer vstupu	200 mm
Rozmery (D x Š x V)	365 x 370 x 225 mm
Hmotnosť	5,51 kg
Minimálna výška inštalácie	2,3 m
Povinné uzemnenie	Áno
Upozornenie na vlhkosť	Neinštalujte vo veľmi vlhkom prostredí
Údržba: ročné čistenie	Vyčistite motor a skontrolujte súčiastky
Údržba: ložisko	Skontrolujte a v prípade potreby vymeňte (technikom)
Zákaz čistenia vodným prúdom	Áno, neponárajte ani nestriekajte vodou
Priemer pripojenia	200 mm (vstup)
Typ elektrického pripojenia	Zásuvka alebo priame pripojenie s celopólovým vypínačom

Často kladené otázky - CDAIR-10S MSW

Ako nainštalovať ventilátor CDAIR-10S?

Inštalácia musí byť pevne upevnená vo výške >2,3 m. Pripojte potrubia pomocou svoriek, upevnite ventilátor na rám. Uistite sa, že prívod vzduchu je v miestnosti a že v strope je kontrolný otvor. Uzemnite zariadenie a pred akýmkoľvek zásahom vypnite napájanie.

Môžem použiť tento ventilátor v kúpeľni?

Nie, neodporúča sa inštalovať spotrebič na veľmi vlhkom mieste. Stupeň krytia IPX2 poskytuje obmedzenú ochranu proti kvapkajúcej vode, ale nadmerná vlhkosť môže poškodiť motor.

Aká je hladina hluku CDAIR-10S?

Emisný hluk je 65 dB, čo zodpovedá miernej úrovni hluku. Na zníženie hluku sa uistite, že sú potrubia dobre upevnené a že je ventilátor čistý.

Ako udržiavať ventilátor?

Každý rok vyčistite motor a skontrolujte súčiastky. Pred akoukoľvek údržbou vypnite napájanie. Nepoužívajte vodný prúd ani ostré kovové predmety. V prípade abnormálneho hluku nechajte ložisko skontrolovať technikom.

Aký elektrický výkon vyžaduje tento model?

Ventilátor má menovitý výkon 140 W, pri napätí 230 V~ / 50 Hz, s prúdom 0,7 A. Použite vhodný obvod s uzemnením.

Je tento ventilátor vhodný na priemyselné vetranie?

Áno, je to kruhový potrubný ventilátor s prietokom vzduchu 590 m³/h a tlakom 566 Pa, vhodný pre obytné alebo komerčné aplikácie. Skontrolujte rozmery vašich potrubí (priemer 200 mm).

Ako pripojiť ventilátor k elektrickej sieti?

Môžete použiť zásuvku podľa bezpečnostných noriem. Ak je kábel pevný, pripojte ho cez celopólový vypínač s kontaktnou medzerou najmenej 3 mm. Uzemnenie je povinné.

Čo robiť v prípade abnormálneho hluku alebo poklesu výkonu?

Zastavte spotrebič, vypnite napájanie a skontrolujte ložiská. V prípade potreby nechajte ložisko vymeniť kvalifikovaným technikom. Tiež sa uistite, že lopatky nie sú zablokované.

Aké sú presné rozmery CDAIR-10S?

Rozmery sú 365 mm (šírka) x 370 mm (hĺbka) x 225 mm (výška). Hmotnosť je 5,51 kg. Priemer vstupu je 200 mm.

Ako zlikvidovať zariadenie na konci životnosti?

Nevyhadzujte ho do domáceho odpadu. Odovzdajte ho na zbernom mieste pre elektrické a elektronické zariadenia. Recyklovateľné plasty sú označené. Kontaktujte svoju obec pre miestne recyklačné stredisko.

NÁVOD NA OBSLUHU CDAIR-10S MSW

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu	Okrúhly potrubný ventilátor
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Menovité napätie [V~]/frekvencia [Hz]	230 / 50
Menovitý výkon [W]	210	150	140
Trieda ochrany	I
Krytie IP	IPX2
Aktuálne [A]	1,23	0,85	0,7
Vyžarovaný hluk [dB]	68	65	65
Prietok vzduchu [m3/h]	1310	1022	590
Maximálny tlak [Pa]	696	552	566
Rýchlosť otáčania [ot./min]	2480	2415	2592
Výstupný priemer [mm]	315	250	200
Rozmery [šírka x híbka x výška; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Hmotnosť [kg]	7,24	5,42	5,51

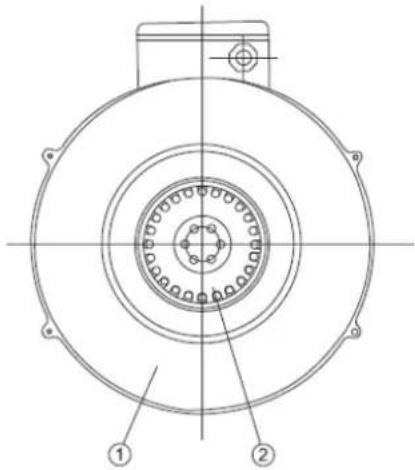

Komponent č	1	2	3	4	5
Názov komponentu	Prípad Motor Otvor na vešiak			Spojovacia skrinka	Rúrkový spoj

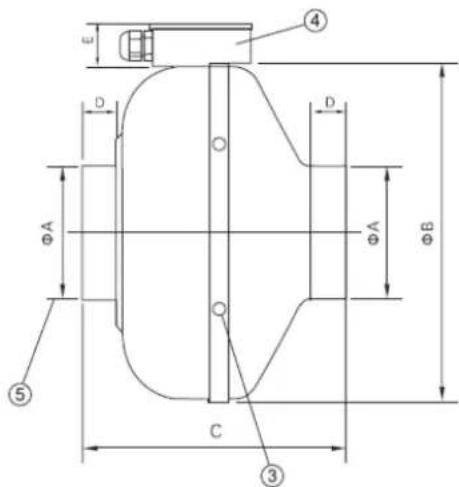

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Rozmer A [mm]	315	250	200
Rozmer B [mm]	402	333	333
Rozmer C [mm]	258	206	223
Rozmer D [mm]	25	27	25
Rozmer E [mm]	41	41	41

Inštalácia a používanie

• Neinštalujte na miestach s vysokou vlhkostou.
• Celá inštalácia by mala byť pevne pripevnená.
• Otvor na prívod vzduchu by mal byt' v miestnosti.
  • V strope by mal byť aspoň jeden kontrolný otvor.
• Spotrebič musí byť uzemnený.

- Je potrebné dbať na to, aby sa plyn z otvorených dýchacích ciest alebo iného spáleného zariadenia nedostal spát do interiéru.

• Výška inštalácie musí byť väčšia ako 2,3 metra.

- Pri použití elektrickej zásuvky by mal byť napájací kábel pripojený v súlade s bezpečnostnými normami. Ked' je napájací kábel priamo pripojený k napájaciemu vedeniu, napájacie vedenie by malo byť naplnené na vzdialenost kontaktov najmenej 3 mm sieťového vypínača so všetkými pólmi a musí mať spolahlivé uzemňovacie zariadenie.

• Tvar potrubia nesmie byt vyrobený takto:

Táto séria produktov je priamo spojená s potrubím, oba konce používajú svorku na utiahnutie a potom pripevnia ventilátor k rámu. Pred použitím prepnite ventilátor rukami a otestujte, či sa otáčanie ventilátora volne otáča, bez akéhokol'vek zablokovania alebo nárazu. Potom zapnite a spustite prevádzkový ventilátor, ak sa nevyskytnú žiadne d'alšie problémy, ako je prehrievanie, hluk a príliš pomalé chvenie, potom je možné spotrebič normálne používať.

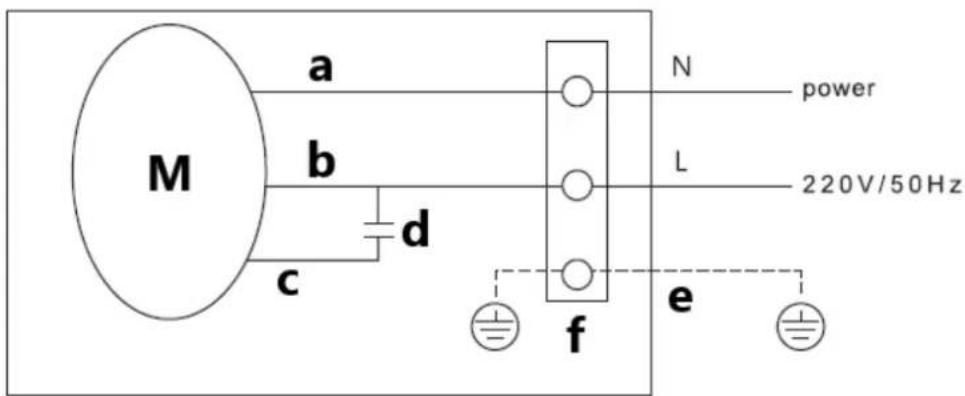

Schéma zapojenia

• Potrubný ventilátor by sa mal čistiť a kontrolovať každý rok (vyčistite motor; časti nesmú byť vystavené vlhkosti), aby fungoval bezpečne a predížila sa jeho životnosť.
  • Pred akoukol'vek údržbou prerušte napájanie a počkajte, kým sa rotujúce prvky nezastavia.
• Ak dôjde k abnormálnemu hluku alebo výraznému zníženiu účinnosti, skontrolujte ložisko a v prípade potreby ho vymeňte (vykonáva len kvalifikovaný servisný technik).
  • Zariadenie nestriekajte prúdom vody ani ho do nej neponárajte.
• Nedovol'te, aby sa do zariadenia dostala voda cez otvory v jeho plášti.
• Na čistenie nepoužívajte ostré a/alebo kovové predmety (napr. drôtenú kefu alebo kovovú špachtľu), pretože môžu poškodiť povrchový materiál spotrebiča.

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
