CDAIR-10S - Încălzire MSW - Manual de utilizare gratuit

Tip produs	Ventilator cu conductă circulară
Model	CDAIR-10S
Marcă	MSW
Tensiune nominală	230 V~ / 50 Hz
Putere nominală	140 W
Curent nominal	0,7 A
Clasă de protecție	I
Grad de protecție IP	IPX2
Debit de aer max	590 m³/h
Presiune maximă	566 Pa
Viteză de rotație	2592 tr/min
Zgomot emis	65 dB
Diametru intrare	200 mm
Dimensiuni (L x P x Î)	365 x 370 x 225 mm
Greutate netă	5,51 kg
Înălțime minimă de instalare	2,3 m
Împământare obligatorie	Da
Precauții privind umiditatea	Nu instalați în mediu foarte umed
Întreținere: curățare anuală	Curățați motorul și verificați piesele
Întreținere: rulment	Verificați și înlocuiți dacă este necesar (de către un tehnician)
Interzicerea curățării cu jet de apă	Da, nu introduceți în apă și nu pulverizați
Diametru de racord	200 mm (intrare)
Tip conexiune electrică	Prize sau conexiune directă cu întrerupător omnipolar

Întrebări frecvente - CDAIR-10S MSW

Cum se instalează ventilatorul CDAIR-10S ?

Instalarea trebuie să fie fixată solid la o înălțime >2,3 m. Conectați țevile cu coliere, fixați ventilatorul pe un cadru. Asigurați-vă că admisia de aer se află în încăpere și că există o gaură de control în tavan. Împământați aparatul și deconectați alimentarea înainte de orice intervenție.

Pot folosi acest ventilator într-o baie ?

Nu, nu se recomandă instalarea aparatului într-un loc foarte umed. Gradul IPX2 oferă o protecție limitată împotriva picăturilor de apă, dar umiditatea excesivă poate deteriora motorul.

Care este nivelul de zgomot al CDAIR-10S ?

Zgomotul emis este de 65 dB, ceea ce corespunde unui nivel sonor moderat. Pentru a reduce zgomotul, asigurați-vă că conductele sunt bine fixate și că ventilatorul este curat.

Cum se întreține ventilatorul ?

Curățați motorul și verificați piesele în fiecare an. Deconectați alimentarea electrică înainte de orice întreținere. Nu utilizați jet de apă sau obiecte metalice ascuțite. În caz de zgomot anormal, solicitați verificarea rulmentului de către un tehnician.

Ce putere electrică necesită acest model ?

Ventilatorul are o putere nominală de 140 W, la tensiunea de 230 V~ / 50 Hz, cu un curent de 0,7 A. Utilizați un circuit adecvat cu împământare.

Este acest ventilator potrivit pentru ventilație industrială ?

Da, este un ventilator cu conductă circulară cu un debit de aer de 590 m³/h și o presiune de 566 Pa, potrivit pentru aplicații rezidențiale sau terțiare. Verificați dimensiunile conductelor dvs. (diametru 200 mm).

Cum se conectează ventilatorul la rețeaua electrică ?

Puteți utiliza o priză de curent conformă cu standardele de siguranță. Dacă cablul este fix, conectați-l printr-un întrerupător omnipolar cu o deschidere de contact de cel puțin 3 mm. Împământarea este obligatorie.

Ce trebuie făcut în caz de zgomot anormal sau scădere a performanței ?

Opriți aparatul, deconectați alimentarea și verificați rulmenții. Dacă este necesar, solicitați înlocuirea rulmentului de către un tehnician calificat. Asigurați-vă, de asemenea, că palele nu sunt obstruate.

Care sunt dimensiunile exacte ale CDAIR-10S ?

Dimensiunile sunt 365 mm (lățime) x 370 mm (adâncime) x 225 mm (înălțime). Greutatea este de 5,51 kg. Diametrul de intrare este de 200 mm.

Cum se elimină aparatul la sfârșitul vieții ?

Nu îl aruncați la gunoiul menajer. Depuneți-l la un punct de colectare pentru aparate electrice și electronice. Materialele plastice reciclabile sunt marcate. Contactați primăria pentru centrul de reciclare local.

MANUAL DE UTILIZARE CDAIR-10S MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

Date tehnice

Descrierea parametrilor Valoarea parametrului
Numele produsului	Ventilator de canal circular
Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Tensiune nominală [V~] / frecvență [Hz]	230 / 50
Putere nominală [W]	210	150	140
Clasa de protectie	eu
Grad de protecție IP	IPX2
Curent [A]	1,23	0,85	0,7
Zgomot emis [dB]	68	65	65
Debit de aer [m3/h]	1310	1022	590
Presiune maximă [Pa]	696	552	566
Viteza de rotație [rpm]	2480	2415	2592
Diametrul de evacuare [mm]	315	250	200
Dimensiuni [latime x adancime x inaltime; mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Greutate [kg]	7,24	5,42	5,51

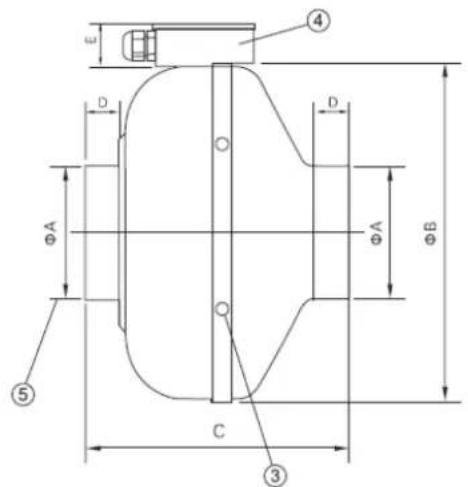

Componenta nr	1	2	3	4	5
Numele componentei	Caz	Motor	Orificiu pentru cuier	Cutie de jonctiune	Îmbinarea tevii

Model	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Dimensiunea A [mm]	315	250	200
Dimensiunea B [mm]	402	333	333
Dimensiunea C [mm]	258	206	223
Dimensiunea D [mm]	25	27	25
Dimensiunea E [mm]	41	41	41

Instalare și utilizare

• Nu instalati în locuri cu umiditate ridicată.
• Întreaga instalatie trebuie să fie bine fixată.
• Orificiul de admisie a aerului ar trebui să fie într-o cameră.
  • Ar trebui să existe cel puțin o gaură de verificare în tavan.
• Aparatul trebuie să fie împământat.

- Trebuie avut grijă să evitați gazul din căile respiratorii deschise sau alte echipamente trase înapoi în interior.

- Înălțimea de instalare trebuie să fie mai mare de 2,3 metri.

- Când utilizati o priză de curent, conectați cablul de alimentare în concordanță cu standardele de siguranță. Atunci când cablul de alimentare este conectat direct la linia de alimentare, linia de alimentare trebuie să fie umplută pe separarea contactelor de cel puțin 3 mm întrerupător de alimentare cu toți polii și trebuie să aibă un dispozitiv de împământare fiabil.

- Forma conductei nu trebuie realizată după cum urmează:

Această serie de produse sunt conectate direct cu țevile, ambele capete folosesc clema pentru a strânge și apoi fixează ventilatorul cu cadru. Comutați ventilatorul cu mâinile înainte de utilizare și testați dacă rotația ventilatorului este liberă, fără blocaj sau accident. Apoi porniți și porniți ventilatorul de serviciu, dacă nu există alte probleme, cum ar fi supraîncălzirea, zgomotul și colții care merg prea încet, atunci aparatul poate fi utilizat în mod normal.

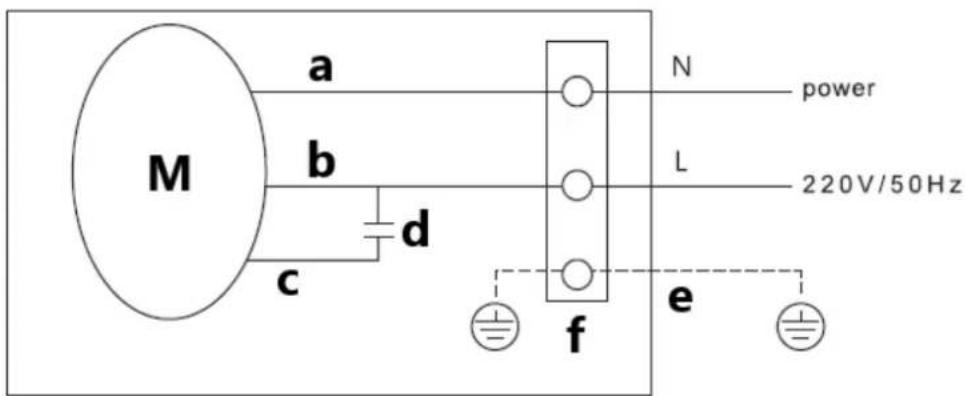

Schema de conectare

• Ventilatorul de conductă trebuie curățat și verificat anual (curățați motorul; piesele nu pot fi expuse la umiditate) pentru a-l face să funcționeze în siguranță și pentru a-și prelungi durata de viață.
• Întrerupeți alimentarea cu energie înainte de orice întreținere și așteptați ca elementele rotative să se oprească.
• Când există un zgomot anormal sau o reducere semnificativă a eficienței, vă rugăm să verificați rulmentul și să-l înlocuți dacă este necesar (realizat numai de un tehnician de service calificat).
• Nu pulverizați dispozitivul cu un jet de apă și nu îl scufundați în apă.
• Nu lăsați apă să pătrundă în interiorul dispozitivului prin orificiile de ventilație din carcasa dispozitivului.
• Nu folosiți obiecte ascuțite și/sau metalice pentru curățare (de exemplu, o perie de sărmă sau o spatulă metallică), deoarece acestea pot deteriora materialul de suprafață al aparatului.

Aruncarea dispozitivelor uzate

Nu aruncați acest dispozitiv în sistemele de deșeuri municipale. Predați-I la un punct de reciclare și colectare a dispozitivelor electrice și electrice. Verificați simbolul de pe produs, manual de instrucțiuni și ambalaj. Materialele plastice utilizate la construirea dispozitivului pot fi reciclate în conformitate cu marcajele lor. Alegând să reciclați, aduceți o contribuție semnificativă la protecția mediului nostru.

Contactați autoritățile locale pentru informații despre unitatea locală de reciclare.
