Tipo di prodotto	Ventilatore a condotto circolare
Modello	CDAIR-10S
Marca	MSW
Tensione nominale	230 V~ / 50 Hz
Potenza nominale	140 W
Corrente nominale	0,7 A
Classe di protezione	I
Grado di protezione IP	IPX2
Portata d'aria max	590 m³/h
Pressione massima	566 Pa
Velocità di rotazione	2592 tr/min
Rumore emesso	65 dB
Diametro di ingresso	200 mm
Dimensioni (L x P x A)	365 x 370 x 225 mm
Peso netto	5,51 kg
Altezza di installazione minima	2,3 m
Messa a terra obbligatoria	Sì
Precauzioni per l'umidità	Non installare in ambienti molto umidi
Manutenzione: pulizia annuale	Pulire il motore e verificare le parti
Manutenzione: cuscinetto	Verificare e sostituire se necessario (da un tecnico)
Divieto di pulizia con getto d'acqua	Sì, non immergere né spruzzare
Diametro di collegamento	200 mm (ingresso)
Tipo di connessione elettrica	Spina o collegamento diretto con interruttore omnipolare

Domande frequenti - CDAIR-10S MSW

Come installare il ventilatore CDAIR-10S?

L'installazione deve essere saldamente fissata a un'altezza >2,3 m. Collegare i tubi con fascette, fissare il ventilatore su un telaio. Assicurarsi che l'ingresso dell'aria sia nella stanza e che sia presente un foro di controllo nel soffitto. Mettere a terra l'apparecchio e spegnere l'alimentazione prima di qualsiasi intervento.

Posso utilizzare questo ventilatore in un bagno?

No, è sconsigliato installare l'apparecchio in un luogo molto umido. Il grado IPX2 offre una protezione limitata contro le gocce d'acqua, ma l'umidità eccessiva può danneggiare il motore.

Qual è il livello sonoro del CDAIR-10S?

Il rumore emesso è di 65 dB, che corrisponde a un livello sonoro moderato. Per ridurre il rumore, assicurarsi che i condotti siano ben fissati e che il ventilatore sia pulito.

Come mantenere il ventilatore?

Pulire il motore e verificare le parti ogni anno. Spegnere l'alimentazione elettrica prima di qualsiasi manutenzione. Non utilizzare getti d'acqua né oggetti metallici affilati. In caso di rumore anomalo, far verificare il cuscinetto da un tecnico.

Quale potenza elettrica richiede questo modello?

Il ventilatore ha una potenza nominale di 140 W, sotto tensione 230 V~ / 50 Hz, con una corrente di 0,7 A. Utilizzare un circuito adatto con messa a terra.

Questo ventilatore è adatto per una ventilazione industriale?

Sì, è un ventilatore a condotto circolare con una portata d'aria di 590 m³/h e una pressione di 566 Pa, adatto per applicazioni residenziali o terziarie. Verificare le dimensioni dei propri condotti (diametro 200 mm).

Come collegare il ventilatore alla rete elettrica?

È possibile utilizzare una presa di corrente conforme alle norme di sicurezza. Se il cavo è fisso, collegarlo tramite un interruttore omnipolare con un'apertura di contatto di almeno 3 mm. La messa a terra è obbligatoria.

Cosa fare in caso di rumore anomalo o calo di prestazioni?

Spegnere l'apparecchio, interrompere l'alimentazione e verificare i cuscinetti. Se necessario, far sostituire il cuscinetto da un tecnico qualificato. Assicurarsi anche che le pale non siano ostruite.

Quali sono le dimensioni esatte del CDAIR-10S?

Le dimensioni sono 365 mm (larghezza) x 370 mm (profondità) x 225 mm (altezza). Il peso è di 5,51 kg. Il diametro di ingresso è di 200 mm.

Come smaltire l'apparecchio a fine vita?

Non gettarlo nei rifiuti domestici. Depositarlo in un punto di raccolta per apparecchiature elettriche ed elettroniche. Le plastiche riciclabili sono contrassegnate. Contattare il proprio comune per il centro di riciclaggio locale.

MANUALE UTENTE CDAIR-10S MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Ventilatore a condotto circolare
Modello	Modello MSW-CDAIR-200S	Modello MSW-CDAIR-120S	Modello MSW-CDAIR-10S
Tensione nominale [V~] / frequenza [Hz]	230 / 50
Potenza nominale [W]	210	150	140
Classe di protezione	I
Grado di protezione IP	IPX2
Corrente [A]	1,23	0,85	0,7
Rumore emesso [dB]	68	65	65
Portata d'aria [m3/h]	1310	1022	590
Pressione massima [Pa]	696	552	566
Velocità di rotazione [giri/min]	2480	2415	2592
Diametro d'uscita [mm]	315	250	200
Dimensioni (larghezza x profondità x altezza) [mm]	Dimensioni: 430 x 445 x 240	Dimensioni: 360 x 375 x 210	Dimensioni: 365 x 370 x 225
Peso [kg]	7,24	5,42	5,51

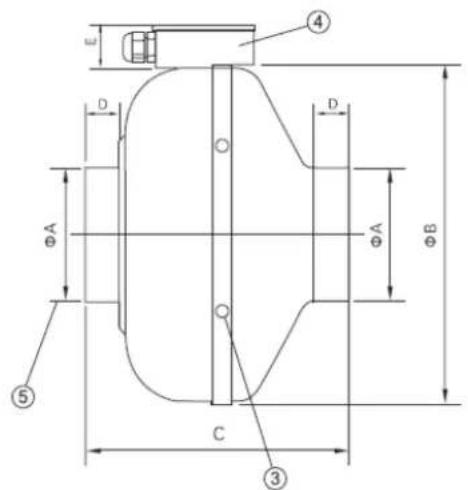

Componente nr	1	2	3	4	5
Nome del componente	Caso Motore	Foro per appendino		Scatola di giunzione	Giunto per tubi

Modello	Modello MSW-CDAIR-200S	Modello MSW-CDAIR-120S	Modello MSW-CDAIR-10S
Dimensione A [mm]	315	250	200
Dimensione B [mm]	402	333	333
Dimensione C [mm]	258	206	223
Dimensione D [mm]	25	27	25
Dimensione E [mm]	41	41	41

Installazione e utilizzo

• Non installare in luoghi con elevata umidità.
• L'intera installazione deve essere fissata saldamente.
• Il foro di ingresso dell'aria dovrebbe trovarsi in una stanza.
• Dovrebbe esserci almeno un foro di controllo nel soffitto.
• L'apparecchio deve essere collegato a terra.

- Bisogna fare attenzione a non far rientrare all'interno i gas provenienti dalle vie aeree aperte o da altre apparecchiature accese.

• L'altezza di installazione deve essere superiore a 2,3 metri.

- Quando si utilizza una presa di corrente, la spina del cavo di alimentazione deve essere collegata in conformità con le norme di sicurezza. Quando il cavo di alimentazione è collegato direttamente alla linea di alimentazione, la linea di alimentazione deve essere riempita con una separazione dei contatti di almeno 3 mm di interruttore di alimentazione multipolare e deve essere dotata di un dispositivo di messa a terra affidabile.

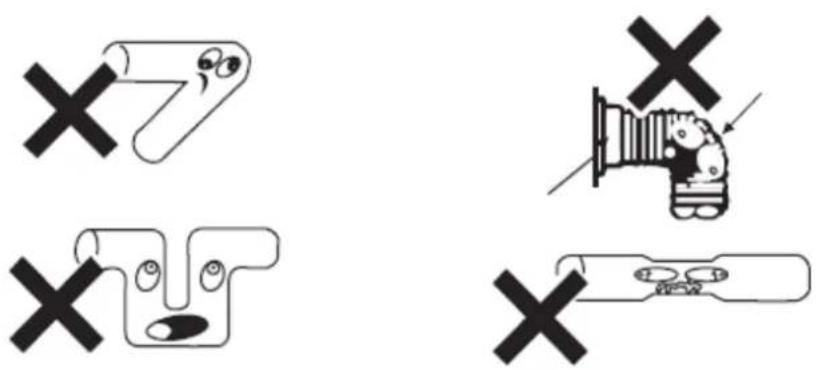

• La forma del tubo non deve essere realizzata come segue:

Questa serie di prodotti è collegata direttamente ai tubi, entrambe le estremità utilizzano una fascetta per stringere, quindi il ventilatore viene fissato al telaio. Prima dell'uso, azionare manualmente la ventola e verificare che ruoti liberamente, senza blocchi o urti. Quindi accendere e far funzionare la ventola di servizio; se non si verificano altri problemi come surriscaldamento, rumore e ventola che gira troppo lentamente, l'apparecchio può essere utilizzato normalmente.

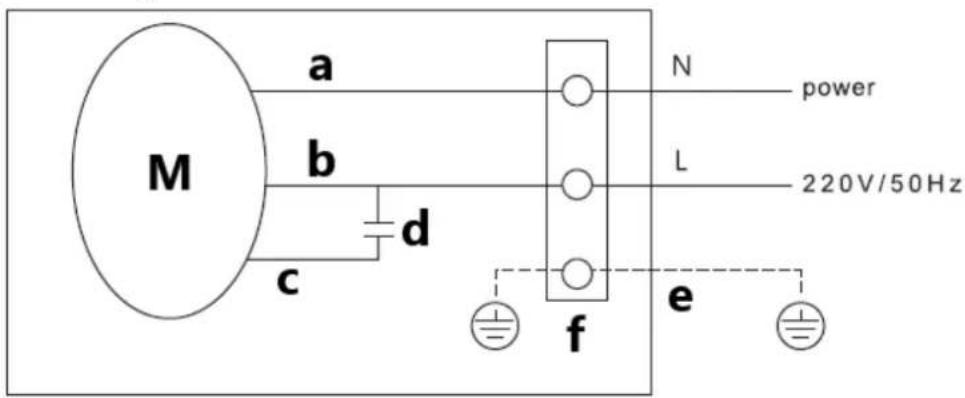

Schema di collegamento

e - filo giallo/verde

N - filo blu

L - filo marrone

MANUTENZIONE

• Il ventilatore a condotto deve essere pulito e controllato annualmente (pulire il motore; le parti non devono essere esposte all'umidità) per garantirne il funzionamento sicuro e prolungarne la durata.
• Prima di qualsiasi intervento di manutenzione, interrompere l'alimentazione elettrica e attendere l'arresto degli elementi rotanti.
• In caso di rumore anomalo o di significativa riduzione dell'efficienza, controllare il cuscinetto e, se necessario, sostituirlo (operazione eseguita solo da un tecnico qualificato).
  • Non spruzzare l'apparecchio con un getto d'acqua né immergerlo in acqua.
• Non far penetrare acqua all'interno del dispositivo attraverso le aperture di ventilazione poste sul suo alloggiamento.
• Per la pulizia non utilizzare oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare la superficie dell'apparecchio.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.
