Termék típusa	Kör alakú csőventilátor
Modell	CDAIR-10S
Márka	MSW
Névleges feszültség	230 V~ / 50 Hz
Névleges teljesítmény	140 W
Névleges áram	0,7 A
Védelmi osztály	I
IP védettségi fokozat	IPX2
Maximális légáramlás	590 m³/h
Maximális nyomás	566 Pa
Fordulatszám	2592 ford/perc
Kibocsátott zaj	65 dB
Bemeneti átmérő	200 mm
Méretek (Sz x Mé x Ma)	365 x 370 x 225 mm
Nettó tömeg	5,51 kg
Minimális beépítési magasság	2,3 m
Földelés kötelező	Igen
Nedvesség elleni óvintézkedések	Ne telepítse nagyon nedves környezetbe
Karbantartás: éves tisztítás	Tisztítsa meg a motort és ellenőrizze az alkatrészeket
Karbantartás: csapágy	Ellenőrizze és szükség esetén cserélje ki (szakember által)
Vízsugárral történő tisztítás tilos	Igen, ne merítse vízbe és ne permetezze
Csatlakozási átmérő	200 mm (bemenet)
Elektromos csatlakozás típusa	Csatlakozó vagy közvetlen csatlakozás univerzális kapcsolóval

Gyakran ismételt kérdések - CDAIR-10S MSW

Hogyan kell telepíteni a CDAIR-10S ventilátort?

A telepítést szilárdan kell rögzíteni >2,3 m magasságban. Csatlakoztassa a csöveket bilincsekkel, rögzítse a ventilátort egy keretre. Győződjön meg arról, hogy a levegőbemenet a helyiségben van, és hogy a mennyezeten van egy ellenőrző nyílás. Földelje a készüléket, és minden beavatkozás előtt kapcsolja le az áramellátást.

Használhatom ezt a ventilátort egy fürdőszobában?

Nem, nem ajánlott a készüléket nagyon nedves helyre telepíteni. Az IPX2 védettség korlátozott védelmet nyújt a vízcseppek ellen, de a túlzott nedvesség károsíthatja a motort.

Mekkora a CDAIR-10S zajszintje?

A kibocsátott zaj 65 dB, ami mérsékelt zajszintnek felel meg. A zaj csökkentése érdekében győződjön meg arról, hogy a csatornák jól rögzítve vannak, és a ventilátor tiszta.

Hogyan karbantartani a ventilátort?

Évente tisztítsa meg a motort és ellenőrizze az alkatrészeket. Minden karbantartás előtt kapcsolja le az áramellátást. Ne használjon vízsugarat vagy éles fémtárgyakat. Rendellenes zaj esetén ellenőriztesse a csapágyat szakemberrel.

Mekkora elektromos teljesítmény szükséges ehhez a modellhez?

A ventilátor névleges teljesítménye 140 W, 230 V~ / 50 Hz feszültségen, 0,7 A árammal. Használjon megfelelő áramkört földeléssel.

Ez a ventilátor alkalmas ipari szellőztetésre?

Igen, ez egy kör alakú csőventilátor, 590 m³/h légáramlással és 566 Pa nyomással, alkalmas lakossági vagy kereskedelmi alkalmazásokra. Ellenőrizze a csatornák méreteit (200 mm átmérő).

Hogyan csatlakoztassa a ventilátort az elektromos hálózathoz?

Használhat egy biztonsági előírásoknak megfelelő csatlakozóaljzatot. Ha a vezeték rögzített, csatlakoztassa egy univerzális kapcsolón keresztül, amelynek érintkezőnyílása legalább 3 mm. A földelés kötelező.

Mit tegyen rendellenes zaj vagy teljesítménycsökkenés esetén?

Állítsa le a készüléket, kapcsolja le az áramellátást és ellenőrizze a csapágyakat. Szükség esetén cseréltesse ki a csapágyat szakképzett technikussal. Győződjön meg arról is, hogy a lapátok nincsenek eltömődve.

Mik a CDAIR-10S pontos méretei?

A méretek: 365 mm (szélesség) x 370 mm (mélység) x 225 mm (magasság). A tömeg 5,51 kg. A bemeneti átmérő 200 mm.

Hogyan ártalmatlanítsa a készüléket élettartama végén?

Ne dobja a háztartási hulladékba. Helyezze el egy elektromos és elektronikus berendezések gyűjtőhelyén. Az újrahasznosítható műanyagok jelöltek. Vegye fel a kapcsolatot a helyi önkormányzattal a helyi újrahasznosító központért.

HASZNÁLATI ÚTMUTATÓ CDAIR-10S MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Kör alakú csatornaventilátor
Modell	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
Névleges feszültség [V~] / frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	210	150	140
Védelmi osztály	I
IP védelmi besorolás	IPX2
Áram [A]	1,23	0,85	0,7
Kibocsátott zaj [dB]	68	65	65
Légáram [ ^m3/h ]	1310	1022	590
Maximális nyomás [Pa]	696	552	566
Forgási sebesség [fordulatszám]	2480	2415	2592
Kimeneti átmérő [mm]	315	250	200
Méretek (szélesség x mélység x magasság) [mm]	430 x 445 x 240	360 x 375 x 210	365 x 370 x 225
Súly [kg]	7,24	5,42	5,51

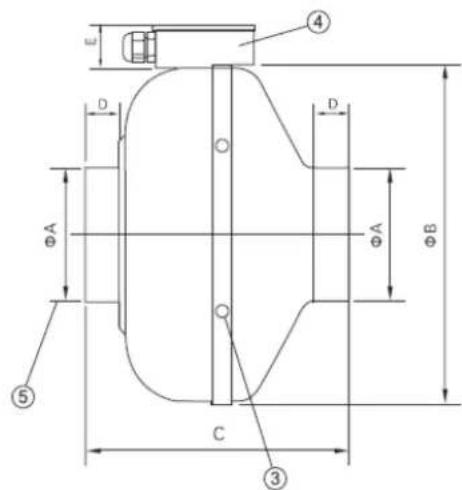

Alkatrész nr	1	2	3	4	5
Komponens neve	Ügy	Motor	Akasztó lyuk	Csatlakozóház	Csőcsatlakozás

Modell	MSW-CDAIR-200S	MSW-CDAIR-120S	MSW-CDAIR-10S
A méret [mm]	315	250	200
B méret [mm]	402	333	333
C méret [mm]	258	206	223
D méret [mm]	25	27	25
E méret [mm]	41	41	41

Telepítés és használat

• Ne telepítse magas páratartalmú helyre.
• Az egész szerelvényt szilárdan rögzíteni kell.
  • A beszívott levegőnyílásnak egy helyiségben kell lennie.
  • A mennyezeten legalább egy ellenőrző lyuknak kell lennie.
• A készüléket földelni kell.

- Ügyelni kell arra, hogy a nyitott légutakból vagy más tüzelőberendezésekből ne jusson vissza gáz a belső térbe.

- A telepítés magasságának nagyobbnak kell lennie, mint 2,3 méter.

- Ha konnektort használ, a hálózati kábelt a biztonsági előírásoknak megfelelően kell csatlakoztatni. Ha a tápkábel közvetlenül a tápvezetékhez csatlakozik, a tápvezetéket legalább 3 mm-es, minden pólusú hálózati kapcsoló érintkezési elválasztásával kell kitölteni, és megbízható földelő eszközzel kell rendelkeznie.

• A cső alakját nem szabad a következőképpen kialakítani:

Ez a termékcsalád közvetlenül kapcsolódik a csövekhez, mindkét végén a bilincset használja a meghúzáshoz, majd rögzíti a ventilátort a kerettel. Használat előtt forgassa meg a ventilátort kézzel, és tesztelje, hogy a ventilátor forgása szabad-e, nincs-e elakadás vagy ütközés. Ezután kapcsolja be és futtassa az ügyeleti ventilátort, ha nincs más probléma, például túlmelegedés, zaj és túl lassú fang, akkor a készüléket normálisan lehet használni.

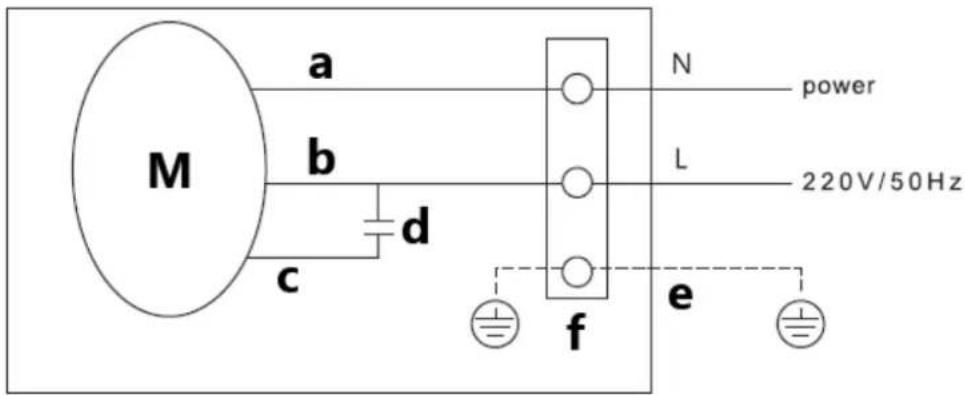

Csatlakozási diagram

e - sárga/zöld vezeték

N - kék vezeték

L - barna vezeték

• A csatornaventilátort évente meg kell tisztítani és ellenőrizni kell (motor tisztítása; az alkatrészek nem lehetnek kitéve nedvességnek) a biztonságos működés és az élettartam meghosszabbítása érdekében.
• Minden karbantartás előtt szakítsa meg az áramellátást, és várja meg, amíg a forgó elemek leállnak.
• Ha rendellenes zaj vagy jelentős hatékonyságcsökkenés tapasztalható, ellenőrizze a csapágyat, és szükség esetén cserélje ki (csak szakképzett szerviztechnikus végezheti).
• Ne permetezze a készüléket vízsugárral, és ne merítse vízbe.
• Ne engedje, hogy víz jusson a készülék belsejébe a készülékházban lévő szellőzőnyílásokon keresztül.
• Ne használjon éles és/vagy fémtárgyakat a tisztításhoz (pl. drótkefét vagy fémspatulát), mert ezek károsíthatják a készülék felületi anyagát.

A használt eszközök ártalmatlanítása

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
