Προδιαγραφές

Σημείωση: Οι παρακάτω προδιαγραφές ελέγχονται σε συνθήκες θερμοκρασίας 25°C+-5°C και προθέρμανσης για 20 λεπτά.

Όνομα προϊόντος: DC Electronic LoadΌνομα μοντέλου: S-LS-119
Βαθμολογία εισόδου	Εξουσία	1500W
	Δυναμικό	0-150V
	Ρεύμα	0-40A
Λειτουργία CC	Σειρά	0-3A	0-40A
	Ψήφισμα	0,1 mA	1 mA
	Ακρίβεια	± (0,05% του σετ + 0,045% έκπτωση.s)
Λειτουργία βιογραφικού	Σειρά	0-50V	0-150V
	Ψήφισμα	0,1 mV	1mV
	Ακρίβεια	± (0,05% του σετ+0,025% έκπτωση.s)
Λειτουργία CR	Σειρά	0,05Ω – 7,5KΩ
	Ψήφισμα	16 bit
	Ακρίβεια	± (0,05% του σετ+0,025% έκπτωση.s)
Λειτουργία CW	Σειρά	1500 W
	Ψήφισμα	0,01 W
	Ακρίβεια	± (0,1% του σετ+0,1% έκπτωση.s)
Κλίση	Σειρά	0-3A	0-40A
	Εξέγερση	0,0001-0,3A/μs	0,001-2A/μs
	Πτώση	0,0001-0,3A/μs	0,001-2A/μs
Δυναμικό μέτρηση	Σειρά	0-18V	0-150V
	Ψήφισμα	0,1 mV	1mV
	Ακρίβεια	± (0,03% απομείωση+0,025%εκπτ.s)
Τρέχουσα μέτρηση	Σειρά	0-3A	0-40A
	Ψήφισμα	0,1 mA	1 mA
	Ακρίβεια	± (0,05% του σετ+0,045% έκπτωση.s)
Μέτρηση ισχύος	Σειρά	1500W
	Ψήφισμα	0,01 W
	Ακρίβεια	± (0,1% του σετ+0,1% έκπτωση.s)
Προστασία υπερβολικής ισχύος		1550W
Προστασία πάνω από το ρεύμα		42A
Προστασία από υπέρταση		155 V
Προστασία από τη θερμοκρασία		85°C
Αντίσταση εισόδου		150KΩ
Βάρος		14,85 κιλά
Διαστάσεις (Π*Β*Υ)		47 x 38 x 15 εκ

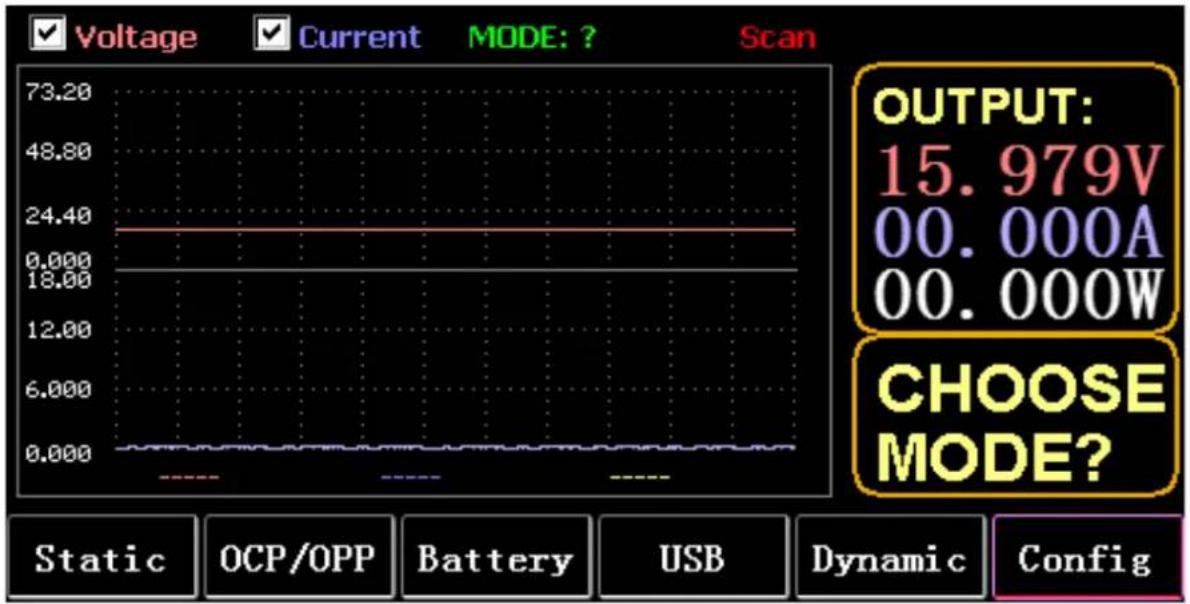

1. Κύρια διεπαφή

1.1. Πλήκτρα μενού

STATIC(F1)	Εισαγάγετε στατικό CC, CV, CW, CR ή SHORT

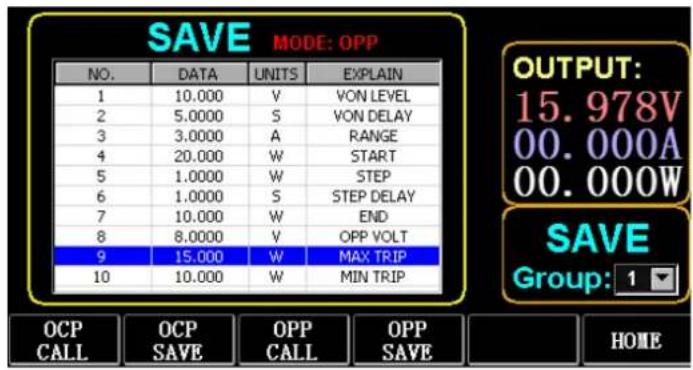

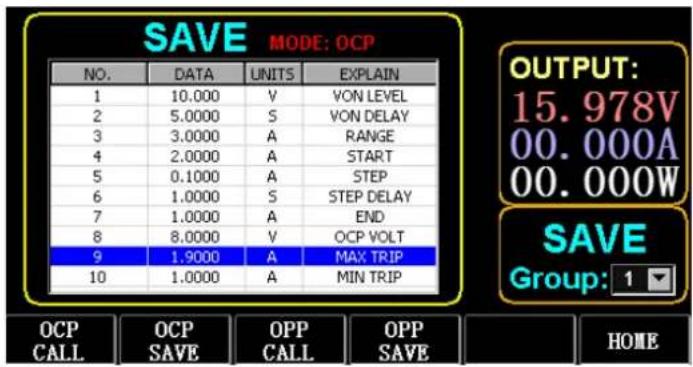

OCP/OPP(F2)	πίνακες κλήσης OCP και OPP
BATTERY(F3)	Λειτουργία μέτρησης μπαταρίας: Καμπύλη VI

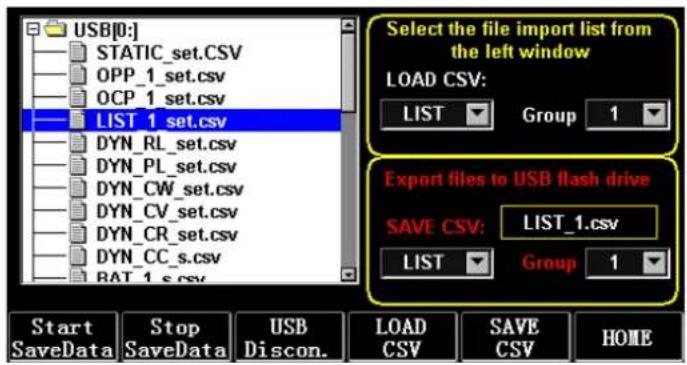

USB(F4)	Ο πίνακας θα εμφανίσει το λογότυπο USB μετά την εισαγωγή του δίσκου U και θα εμφανίζεται κενό όταν δεν έχει τοποθετηθεί. Αποθήκευση δεδομένων σε δίσκο U, εισαγωγή και εξαγωγή LIST σε δίσκο U.
DYNAMIC(F5)	Dynamic CC, CV, CW, CR, RL ή PL

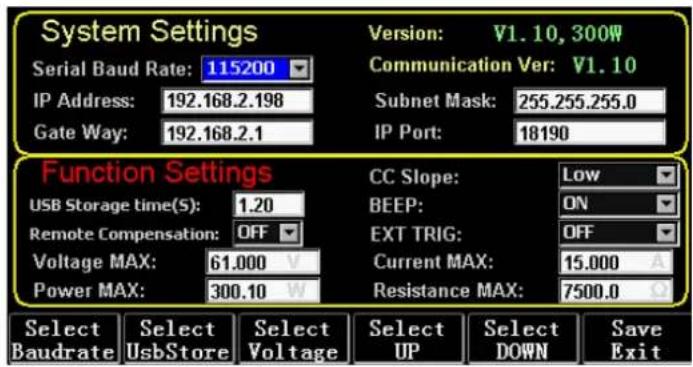

CONFIG(F6)	Ρυθμίσεις παραμέτρων

1.2. Λειτουργία πληκτρολογίου

ESC	κλειδί για διαφυγή και διαγραφή
F1 to F6	Πλήκτρα λειτουργιών
TAB	Αλλαγή εστίασης
STOP	1. Παύση κατά την εμφάνιση κυματομορφής
	2. Πατήστε παρατεταμένα για να τραβήξετε ένα στιγμιότυπο οθόνης
LOCK	Πατήστε παρατεταμένα για να κλειδώσετε το πληκτρολόγιο και πατήστε ξανά παρατεταμένα για να το ξεκλειδώσετε
CC	1. Πατήστε στιγμιαία για να μπείτε στη λειτουργία CC
	2. Πατήστε παρατεταμένα SHORT
CV	Μπείτε στη λειτουργία βιογραφικού
CW	Μπείτε στη λειτουργία CW
CR	Μπείτε στη λειτουργία CR
0 to 9	1. Πατήστε σύντομα τα αριθμητικά πλήκτρα
	2. Πατήστε παρατεταμένα το αριθμητικό 1 έως 6 για να καλέσετε τις μονάδες στατικής αποθήκευσης 1 έως 6
	3. Πατήστε παρατεταμένα το 7 για να ορίσετε το RTC και πατήστε παρατεταμένα ξανά για αποθήκευση και έξοδο
	4. Πατήστε παρατεταμένα το 8 για να ορίσετε τον οπίσθιο φωτισμό LCD και πατήστε ξανά παρατεταμένα για αποθήκευση και έξοδο
	5. Πατήστε παρατεταμένα το 9 για να ενεργοποιήσετε τον αποθηκευτικό χώρο USB και πατήστε παρατεταμένα ξανά για να απενεργοποιήσετε τον αποθηκευτικό χώρο
	6. Στην κύρια διεπαφή, πατήστε παρατεταμένα το αριθμητικό 0 για περισσότερα από 3 δευτερόλεπτα για να βαθμονομήσετε το 0

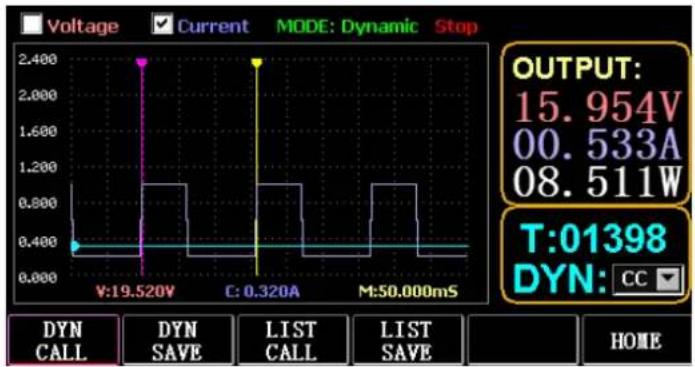

WAVE	Πατήστε TΑΒ για να επιλέξετε τάση ή ρεύμα και πατήστε WAVE για να εμφανιστούν 4 γραμμές μέτρησης, μεταξύ των οποίων 2 κάθετες γραμμές μετρούν το χρόνο και 2 οριζόντιες γραμμές μετρούν την τάση και το πλάτος ρεύματος αντίστοιχα.
	1. Πατήστε σύντομαδ (αριστερό πλήκτρο) για να επιλέξετε την κάθετη γραμμή στα αριστερά
	2. Σύντομο πάτημα4 (δεξί πλήκτρο) για να επιλέξετε την κάθετη γραμμή στα δεξιά και πατήστε παρατεταμένα μετά το STOP για να μετακινήσετε την κυματομορφή προς τα δεξιά
	3. Σύντομο πάτημα (πλήκτρο επάνω) για να επιλέξετε το εύρος της μετρούμενης τάσης και πατήστε παρατεταμένα για να τροποποιήσετε την τιμή της κλίμακας τάσης
	4. Σύντομο πάτημα (πλήκτρο κάτω) για να επιλέξετε το μετρούμενο εύρος ρεύματος και πατήστε παρατεταμένα για να τροποποιήσετε την τρέχουσα τιμή κλίμακας
	5. Εισαγάγετε για να προσαρμόσετε την τιμή του χρόνου δειγματοληψίας
ON	Ενεργοποιήστε και απενεργοποιήστε
Enter	1. Πατήστε σύντομα για είσοδο
	2. Πατήστε παρατεταμένα για αποθήκευση
Note:	Ο μεγάλος χρόνος πίεσης είναι περίπου 1,5 δευτερόλεπτο

2. Στατική λειτουργία

2.1. Στατικό ΚС

Στη λειτουργία σταθερού ρεύματος, το φορτίο καταναλώνει σταθερό ρεύμα ανεξάρτητα από το αν αλλάζει η τάση εισόδου.

Λειτουργίες:

1) Πατήστε CC ή το προγραμματιζόμενο πλήκτρο F1 στο πληκτρολόγιο.
2) Εισαγάγετε μια τιμή από το 0 έως το 9 στο αριθμητικό πληκτρολόγιο.
3) Πατήστε 6 και 4 για να μετακινήσετε τον κέρσορα και πατήστε Τ και το κουμπί για να προσαρμόσετε την αντίστοιχη τιμή.
4) Πατήστε ENTER για να ενεργοποιήσετε/απενεργοποιήσετε.

2.2. Στατικό βιογραφικό

Στη λειτουργία σταθερής τάσης, το φορτίο διατηρεί τη συσκευή υπό δοκιμή στην καθορισμένη τάση, ανεξάρτητα από το αν έχει αλλάξει το ρεύμα εισόδου.

Λειτουργίες: ίδια όπως παραπάνω.

2.3. Στατική CW

Στη λειτουργία σταθερής τάσης, το φορτίο διατηρεί τη συσκευή υπό δοκιμή στην καθορισμένη ισχύ ανεξάρτητα από το αν αλλάξουν η τάση και το ρεύμα εισόδου. Λειτουργίες: ίδια όπως παραπάνω.

2.4. Στατικό CR

Στη λειτουργία σταθερής αντίστασης, το φορτίο διατηρεί τη συσκευή υπό δοκιμή στην καθορισμένη αντίσταση ανεξάρτητα από το εάν η τάση και το ρεύμα εισόδου έχουν αλλάξει. Λειτουργίες: ίδια όπως παραπάνω

2.5. Λειτουργία SHORT

Στη λειτουργία SHORT, το φορτίο εξέρχεται στο μέγιστο ρεύμα. Λειτουργίες:

Πατήστε παρατεταμένα το CC για να εμφανιστεί η ένδειξη MODE: SHORT στη διεπαφή και πατήστε CC, CV, CW ή CW για έξοδο.

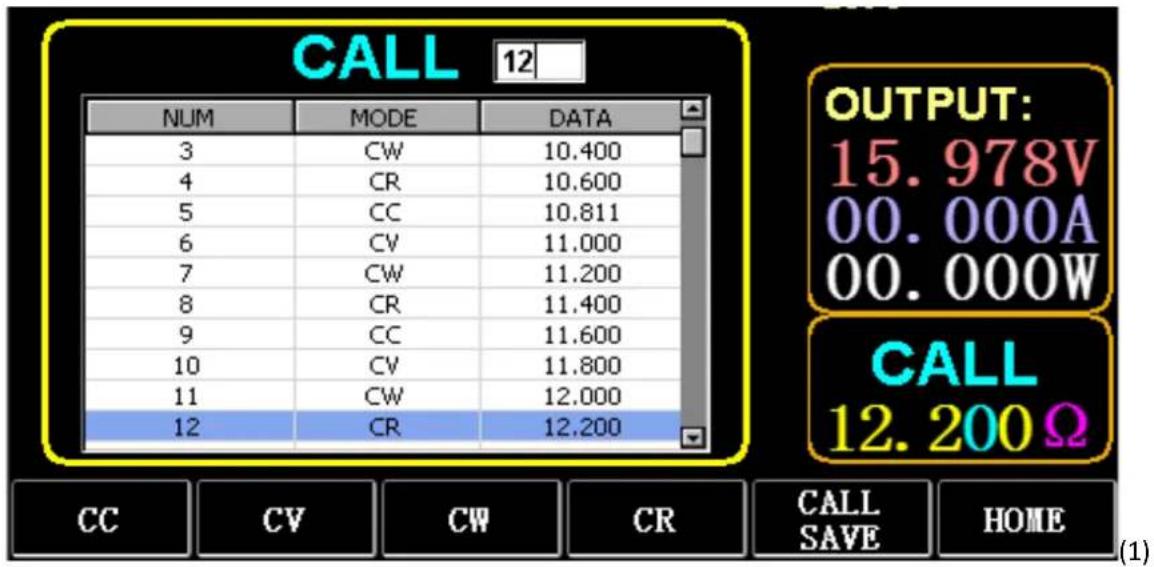

2.6. Κλήση στατικής αποθήκευσης

Το φορτίο μπορεί να αποθηκεύσει και να καλέσει 100 ομάδες στατικών τιμών συνόλου.

1) Λειτουργία αποθήκευσης
(1) Πατήστε CAL/SAVE για να αλλάξετε την κατάσταση σε SAVE.
(2) Εισαγάγετε ένα αριθμητικό πλήκτρο για να δημιουργήσετε ευρετήριο μιας γραμμής στη λίστα, πατήστε TΑΒ για να την επιλέξετε και πατήστε ENTER για να εισέλθετε στη λειτουργία επεξεργασίας. Επεξεργασία για να εμφανιστεί ένα κόκκινο φόντο και πατήστε 6 και 4 για επιλογή.
(3) Επεξεργασία MODE. Πατήστε CC, CV, CW ή CR στο πληκτρολόγιο για τροποποίηση.
(4) Επεξεργασία δεδομένων. Πατήστε 0 έως 9 και ESC στο πληκτρολόγιο για τροποποίηση.
(5) Μετά την τροποποίηση, πατήστε ENTER και πατήστε παρατεταμένα ξανά το ENTER για να αποθηκεύσετε τα δεδομένα.
2) Λειτουργία κλήσης
(1) Πατήστε CALL/SAVE για να μεταβείτε στο CALL.
(2) Εισαγάγετε ένα αριθμητικό πλήκτρο για να δημιουργήσετε ευρετήριο μιας γραμμής ή πατήστε ΤΑΒ για εναλλαγή της λίστας, επιλέξτε το με το κουμπί και πατήστε ENTER.
3) Γρήγορη κλήση από Μ1 προς Μ6

Πατήστε παρατεταμένα τον αριθμό 1 έως 6 για να καλέσετε το Μ1 στο Μ6.

3. Δυναμική λειτουργία δοκιμής

Στη δυναμική λειτουργία, το φορτίο αλλάζει συνεχώς μεταξύ 2 διαφορετικών τιμών Α και Β.

3.1. Δυναμικό CC

Για έξοδο με χρήση δύο διαφορετικών ρευμάτων με διαφορετικούς κύκλους λειτουργίας σε συγκεκριμένη συχνότητα.

Πάρτε την τρέχουσα κλίση Α 0,001Α/μS, την κλίση αλλαγής ρεύματος Β 0,002Α/ μS, την τρέχουσα τιμή Α του 1Α, την τρέχουσα τιμή Β του 2Α, τη συχνότητα κύκλου 1ΗΖ και τον κύκλο λειτουργίας 40% ως ένα παράδειγμα.

Λειτουργίες:

Επιλέξτε (F5) Dynamic για να εισέλθετε στη διεπαφή όπως φαίνεται στην Εικ. 3.1.

1) Πατήστε (F1) DYN/CALL, πατήστε TAB για να επιλέξετε το αναπτυσσόμενο πλαίσιο του CALLDYN και γυρίστε το κουμπί στη θέση CC.
2) Πατήστε (F2) DYN/SAVE για να εμφανιστεί το SAVE στην οθόνη.
3) Πατήστε ΤΑΒ για να αλλάξετε την εστίαση. Το κουμπί επιλέγει την πρώτη σειρά.
4) Πατήστε ENTER για να επιλέξετε το κόκκινο φόντο.
5) Εισαγάγετε τους αριθμούς 0 έως 9 και ESC.
6) Μετά την επεξεργασία ως 0,001, πατήστε ENTER. Στη συνέχεια, το 0,0010 θα εμφανιστεί στην οθόνη και το φόντο θα αλλάξει σε μπλε.
7) Επαναλάβετε τα παραπάνω βήματα για να ρυθμίσετε τα 0,002Α/μS, 1Α, 2Α, 1ΗΖ και 40% αντίστοιχα.
8) Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα επεξεργασμένα δεδομένα.
9) Πατήστε το προγραμματιζόμενο πλήκτρο (F1) DYN/CALL για να εμφανιστεί το CALL.

10) Πατήστε ENTER για να καλέσετε.
11) Ενεργοποιήστε/απενεργοποιήστε.

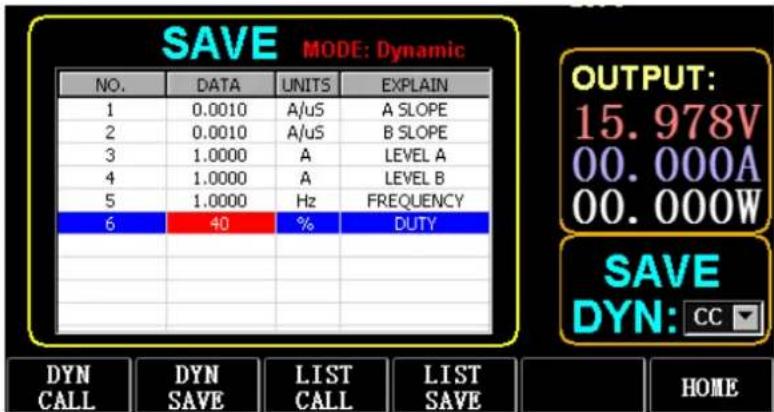

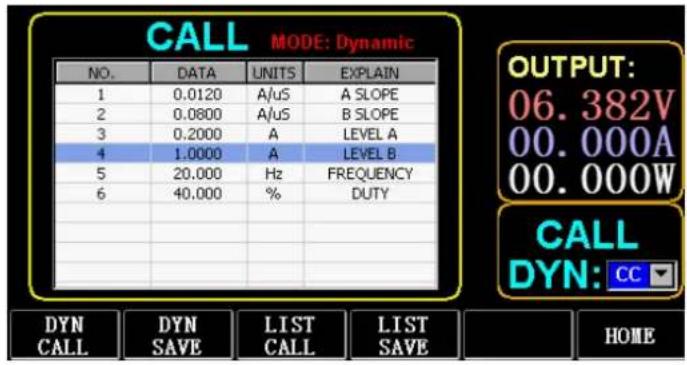

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE LIST HOME

Εικόνα 3.1 DYN CC

Σημείωμα:

Ρυθμίστε την κλίση και την τρέχουσα τιμή ώστε να εξαρτώνται από το εύρος. Η μέγιστη κλίση του μικρού εύρους είναι 0,24Α/μS, το μέγιστο ρεύμα μπορεί να ρυθμιστεί στα 3Α, η μέγιστη κλίση του μεγάλου εύρους είναι 3,2Α/μS και το μέγιστο ρεύμα μπορεί να ρυθμιστεί στα 40Α.

Η μέγιστη συχνότητα μπορεί να ρυθμιστεί στα 40.000 Hz. Όταν η συχνότητα έχει ρυθμιστεί στα 40.000 Hz, ο μέγιστος κύκλος λειτουργίας είναι 50%.

Ανατρέξτε στην ενότητα "Φόρτωση μέγιστης ρύθμισης" για την τρέχουσα μέγιστη ρύθμιση.

3.2. Δυναμικό βιογραφικό

Χρησιμοποιείται για έξοδο με διαφορετικούς κύκλους λειτουργίας σε δύο διαφορετικές τάσεις σε συγκεκριμένη συχνότητα.

Πάρτε για παράδειγμα την τάση Α 1V, την τάση Β 2V, τη συχνότητα κύκλου 1HZ και τον κύκλο λειτουργίας 40%.

Λειτουργίες:

1) Πατήστε (F1) DYN/CALL, TAB για να επιλέξετε DYN/CALL και γυρίστε το κουμπί στο CV.
2) Πατήστε (F2) DYN/SAVE για να εμφανιστεί το SAVE στην οθόνη.
3) Πατήστε ΤΑΒ για να αλλάξετε την εστίαση και γυρίστε το κουμπί για να επιλέξετε την πρώτη σειρά.
4) Πατήστε ENTER για να επιλέξετε το κόκκινο φόντο.
5) Εισαγάγετε τους αριθμούς 0 έως 9 και ESC.
6) Μετά την επεξεργασία ως 1.0001, πατήστε ENTER. Στη συνέχεια, στην οθόνη θα εμφανιστεί το 1.0000 και το φόντο θα αλλάξει σε μπλε.
7) Επαναλάβετε τα παραπάνω βήματα για να ρυθμίσετε τα 2V, 1HZ και 40% αντίστοιχα.

8) Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα επεξεργασμένα δεδομένα.
9) Πατήστε (F1) DYN/CALL για να εμφανιστεί η ΚΛΗΣΗ.
10) Πατήστε ENTER για να καλέσετε το DYN CV.
11) Ενεργοποιήστε/απενεργοποιήστε.

3.3. Δυναμική CW

Η λειτουργία είναι η ίδια με την παραπάνω.

3.4. Δυναμικό CR

Η λειτουργία είναι η ίδια με την παραπάνω.

3.5. Δυναμικό PL

Ορίζεται στην τιμή Α στην αρχή. Κάθε φορά που λαμβάνεται ένα σήμα σκανδάλης, το φορτίο αλλάζει στην τιμή Β και αλλάζει ξανά στην τιμή Α αφού διατηρηθεί ο καθορισμένος χρόνος.

Το παρακάτω λαμβάνει την τρέχουσα κλίση Α 0,001Α/μS, την τρέχουσα κλίση Β 0,002Α/μS, την τρέχουσα τιμή Α 1Α, την τρέχουσα τιμή Β 2Α και τη διάρκεια Β των 1s ως παράδειγμα.

Λειτουργίες:

1) Πατήστε (F1) DYN/CALL, πατήστε TAB για να επιλέξετε CALLYN και γυρίστε το κουμπί στη θέση PL.
2) Πατήστε (F2) DYN/SAVE για να εμφανιστεί το SAVE στην οθόνη.
3) Πατήστε ΤΑΒ για να αλλάξετε την εστίαση και γυρίστε το κουμπί για να επιλέξετε την πρώτη σειρά.
4) Πατήστε ENTER για να επιλέξετε το κόκκινο φόντο.
5) Εισαγάγετε τους αριθμούς 0 έως 9 και ESC.
6) Μετά την επεξεργασία ως 0,001, πατήστε ENTER. Στη συνέχεια, το 0,0010 θα εμφανιστεί στην οθόνη και το φόντο θα αλλάξει σε μπλε.
7) Επαναλάβετε τα παραπάνω βήματα για να ορίσετε 0,002Α/ μS, 1Α, 2Α και 1S αντίστοιχα.
8) Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα επεξεργασμένα δεδομένα.
9) Πατήστε το προγραμματιζόμενο πλήκτρο (F1) DYN/CALL για να εμφανιστεί το CALL.
10) Πατήστε ENTER για να καλέσετε το DYN RL.
11) Ενεργοποιήστε/απενεργοποιήστε.
12) Ενεργοποιήστε την τιμή Β κάθε φορά που πατάτε το ENTER.

3.6. Δυναμική RL

Κάθε φορά που λαμβάνεται ένα σήμα ενεργοποίησης, το φορτίο εναλλάσσεται μεταξύ της τιμής Α και της τιμής Β.

Πάρτε για παράδειγμα την τρέχουσα κλίση Α 0,001Α/ μS, την τρέχουσα κλίση Β 0,002Α/μS, την τρέχουσα τιμή Α 1Α και την τρέχουσα τιμή Β των 2Α.

Λειτουργίες:

1) Πατήστε (F1) DYN/CALL, πατήστε TAB για να επιλέξετε DYN/CALL και γυρίστε το κουμπί στη θέση RL.
2) Πατήστε (F2) DYN/SAVE για να εμφανιστεί το SAVE στην οθόνη.
3) Πατήστε ΤΑΒ για να αλλάξετε την εστίαση και γυρίστε το κουμπί για να επιλέξετε την πρώτη σειρά.
4) Πατήστε ENTER για να επιλέξετε το κόκκινο φόντο.
5) Εισαγάγετε τους αριθμούς 0 έως 9 και ESC.
6) Μετά την επεξεργασία ως 0,001, πατήστε ENTER. Στη συνέχεια, το 0,0010 θα εμφανιστεί στην οθόνη και το φόντο θα αλλάξει σε μπλε.
7) Επαναλάβετε τα παραπάνω βήματα για να ορίσετε 0,002Α/ μS, 1Α και 2Α αντίστοιχα.
8) Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα επεξεργασμένα δεδομένα.
9) Πατήστε το προγραμματιζόμενο πλήκτρο (F1) DYN/CALL για να εμφανιστεί το CALL.
10) Πατήστε ENTER για να καλέσετε το DYN RL.
11) Ενεργοποιήστε/απενεργοποιήστε.
12) Ενεργοποιήστε την τιμή Β κάθε φορά που πατάτε το ENTER.

4. Λειτουργία διαδοχικής λειτουργίας

Μπορούν να αποθηκευτούν το πολύ 7 ομάδες, κάθε ομάδα μπορεί να ρυθμίσει έως και 84 δυναμικά μεταβαλλόμενα ρεύματα και, στη συνέχεια, τα καθορισμένα ρεύματα μπορούν να αλλάξουν διαδοχικά. Πάρτε τις ρυθμίσεις που είναι αποθηκευμένες στην Ομάδα 1, το μέγιστο ρεύμα 3Α και τον αριθμό του ρεύματος δυναμικής αλλαγής 3, το πρώτο δυναμικό ρεύμα 1Α, το ρυθμό αλλαγής 0,001Α/μS και τη διάρκεια 1 δευτερολέπτων. το δεύτερο δυναμικό ρεύμα 2Α, ο ρυθμός μεταβολής 0,002Α/μS και η διάρκεια 2S. το τρίτο δυναμικό ρεύμα 3Α, ο ρυθμός μεταβολής 0,003Α/μS και η διάρκεια των 3s. ο αριθμός των επαναλαμβανόμενων πράξεων των 5 ως παράδειγμα. Όπως φαίνεται στην Εικ. 4.1 Λίστα. Λειτουργίες:

1) Πατήστε (F3) LIST/CALL πατήστε TAB για να επιλέξετε GROUP και γυρίστε το κουμπί στην Ομάδα 1.
2) Πατήστε (F4) LIST/SAVE για να εμφανιστεί το SAVE στη LIST.
3) Πιέστε το TΑΒ για να αλλάξετε την εστίαση, επιλέξτε RANGE και επεξεργαστείτε τη μέγιστη τιμή των 3Α μέσω αριθμητικών 0 έως 9 και ESC.
4) Πατήστε ΤΑΒ για να επιλέξετε CYCLE. Ο αριθμός των κύκλων επεξεργασίας είναι 5.
5) Πατήστε TAB στην πρώτη σειρά της LIST και πατήστε ENTER. Αυτή τη στιγμή, το φόντο γίνεται κόκκινο.

Επεξεργαστείτε την τιμή DATA του πρώτου στοιχείου 1Α. Μετά την επεξεργασία, πατήστε ENTER και το φόντο θα αλλάξει σε μπλε.

Πατήστε το αριστερό και το δεξί πλήκτρο (Ε και 4) στο δεύτερο στοιχείο SLOPE (Α/ μS), επεξεργαστείτε την τιμή ως 0,001Α/ μS και πατήστε ENTER και το φόντο θα γίνει μπλε. Πατήστε τα πλήκτρα αριστερά και δεξιά (6 και 4) στο τρίτο στοιχείο TIME (S), επεξεργαστείτε την τιμή ως 1s και πατήστε ENTER.

6) Επαναλάβετε τα παραπάνω βήματα για να ξεκινήσετε τη ρύθμιση της δεύτερης και τρίτης σειράς του πίνακα.
7) Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα επεξεργασμένα δεδομένα.
8) Πατήστε το προγραμματιζόμενο πλήκτρο (F3) LIST/CALL για να εμφανιστεί το CALL.
9) Πατήστε ENTER για να καλέσετε τη LIST1.
10) Ενεργοποιήστε/απενεργοποιήστε.

Σημείωμα:

Για να διαγράψετε δεδομένα μετά τη σειρά 3, επιλέξτε Σειρά 4 στη λειτουργία LIST SAVE.

Πατήστε ENTER για να εισέλθετε στο φόντο επεξεργασίας και θα γίνει κόκκινο και, στη συνέχεια, πατήστε ESC για να διαγράψετε όλα τα δεδομένα μετά τη σειρά 4. Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα δεδομένα.

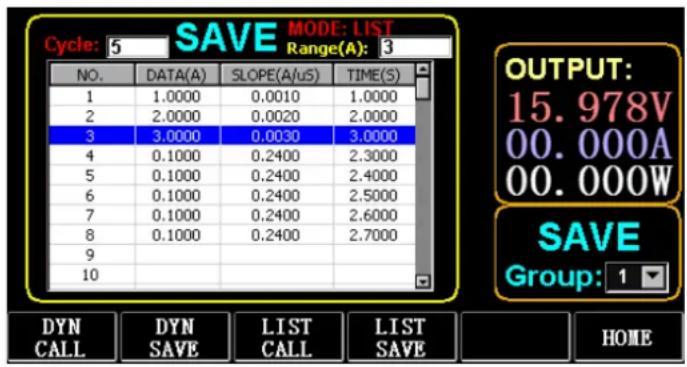

Cycle: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/uS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Εικόνα 4.1 Λίστα

5. Λειτουργία δοκιμής μπαταρίας

Μπορούν να ρυθμιστούν το πολύ 7 ομάδες παραμέτρων δοκιμής μπαταρίας, η μπαταρία ελέγχεται σύμφωνα με το καθορισμένο ρεύμα, τάση, χωρητικότητα, χρόνο και η δοκιμή απενεργοποιείται αυτόματα εάν πληρούται μία από τις προϋποθέσεις.

5.1. Ρύθμιση δοκιμής μπαταρίας

Οδηγίες λειτουργίας: λαμβάνει τις ρυθμίσεις που είναι αποθηκευμένες στην ομάδα 1, το εύρος ρεύματος 10Α, το ρεύμα εκφόρτισης 1Α, την τάση αποκοπής εκφόρτισης 2V, την ικανότητα διακοπής εκφόρτισης 0,5 ΑΗ και τη διάρκεια εκφόρτισης 200 μέτρα (μπαταρία μονάδα χρόνου: μ) ως παράδειγμα.

1) Πατήστε (F3) Battery στην κύρια διεπαφή για να εισαγάγετε τη μέτρηση της μπαταρίας.
2) Πατήστε (F1) BATT/CALL και πατήστε TAB για να επιλέξετε CALL GROUP 1.
3) Πατήστε (F2) BATT/SAVE για να εμφανιστεί το SAVE στο τραπέζι.
4) Πατήστε ΤΑΒ για να αλλάξετε την εστίαση και γυρίστε το κουμπί για να επιλέξετε τη θέση της σειράς που πρέπει να τροποποιηθεί.
5) Πατήστε ENTER για να επιλέξετε το κόκκινο φόντο.
6) Εισαγάγετε τους αριθμούς 0 έως 9 και ESC.
7) Αφού επεξεργαστείτε το εύρος των 10Α, πατήστε ENTER. Στη συνέχεια, 10.000 θα εμφανιστούν στην οθόνη και το φόντο θα αλλάξει σε μπλε.
8) Επαναλάβετε τα παραπάνω βήματα για να ρυθμίσετε 1Α, 2V, 0,5AH και 200Μ αντίστοιχα.
9) Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα επεξεργασμένα δεδομένα.
10) Πατήστε (F1) BATT/CALL.
11) Πατήστε ENTER για να καλέσετε.
12) Ενεργοποιήστε/απενεργοποιήστε.

6. Λειτουργία καμπύλης VI

Το μέγιστο 7 ομάδες παραμέτρων δοκιμής VI μπορούν να ρυθμιστούν σύμφωνα με το καθορισμένο μέγιστο ρεύμα, ελάχιστο ρεύμα και τιμή βήματος.

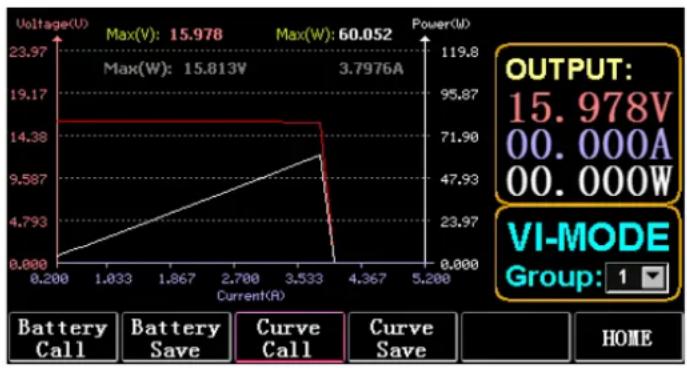

Καμπύλη VI

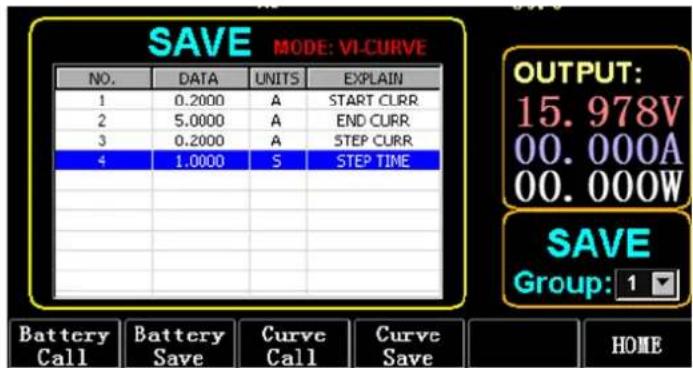

SAVE MODE: VI-CURVE NO. DATA UNITS EXPLAIN 1 0.2000 A START CLR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Εικόνα 6.1 VI Τρέχουσες παράμετροι

6.1. Ρύθμιση δοκιμής VI

Οδηγίες λειτουργίας: λαμβάνει για παράδειγμα τις ρυθμίσεις που είναι αποθηκευμένες στην Ομάδα 1, το ρεύμα έναρξης 0,2Α, το ρεύμα τέλους 5Α, το ρεύμα βήματος 0,2Α και τη διάρκεια του βήματος 1δ.

1) Πατήστε (F3) Battery στην κύρια διεπαφή για να εισέλθετε στη μέτρηση VI.
2) Πατήστε (F3) Curve/CALL και πατήστε TAB για να επιλέξετε CALL GROUP 1

3) Πατήστε (F4) Curve/SAVE για να εμφανιστεί το SAVE στον πίνακα.
4) Πιέστε ΤΑΒ για να μεταβείτε στην εστίαση του τραπεζιού και γυρίστε το κουμπί για να επιλέξετε τη θέση της σειράς που θέλετε να τροποποιήσετε.
5) Πατήστε ENTER για να επιλέξετε το κόκκινο φόντο.
6) Πατήστε ENTER για να επιλέξετε το κόκκινο φόντο.
7) Μετά την επεξεργασία ως 0.2, πατήστε ENTER. Στη συνέχεια, στην οθόνη θα εμφανιστεί το 0,2000 και το φόντο θα αλλάξει σε μπλε.
8) Επαναλάβετε τα παραπάνω βήματα για να ορίσετε 5Α, 2Α και 1.000s αντίστοιχα.
9) Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα επεξεργασμένα δεδομένα.
10) Πατήστε (F3) Curve/CALL.
11) Πατήστε ENTER για να καλέσετε.
12) Ενεργοποιήστε/απενεργοποιήστε.

Το αποτέλεσμα λειτουργίας φαίνεται στο Σχ. 6.2.

Εικόνα 6.2 VI Running Interface

7. Λειτουργία OCP

Όταν η τάση φτάσει στην τιμή VON, η έξοδος ρεύματος θα καθυστερήσει για ένα χρονικό διάστημα και η τιμή βήματος θα μειώνεται μία φορά κάθε άλλη χρονική περίοδο έως ότου το ρεύμα διακοπής ή η τάση είναι υψηλότερη από την καθορισμένη τάση OCP. Εάν η διακοπείσα τάση είναι υψηλότερη από την τάση OCP και το ρεύμα βρίσκεται μεταξύ της καθορισμένης μέγιστης και ελάχιστης τιμής, είναι PASS, διαφορετικά είναι ΣΦΑΛΜΑ.

7.1. Ρύθμιση λειτουργίας δοκιμής OCP

Σημείωση: Μπορούν να ρυθμιστούν το πολύ 7 ομάδες παραμέτρων δοκιμής ΟΟΡ.

Οδηγίες λειτουργίας: παίρνει τη ρύθμιση που είναι αποθηκευμένη στην Ομάδα 1, τάση VON 10 V, καθυστέρηση τάσης VON 5S και εύρος ρεύματος 3A. ρεύμα εκκίνησης 2A, κάθε μείωση 0,1A και κάθε φθίνουσα διάρκεια 1 δευτερολέπτων. Τελικό ρεύμα 1A, τάση OCP 8V, μέγιστο ρεύμα 1,9A και ελάχιστο ρεύμα 1,1A για παράδειγμα.

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Eikóva 7.1 OCP

1) Πατήστε (F2) OCP/OPP στην αρχική σελίδα.
2) Πατήστε (F1) OCP/CALL και TAB για να επιλέξετε CALL GROUP 1.
3) Πατήστε (F2) OCP/SAVE για να εμφανιστεί το SAVE στον πίνακα.
4) Πατήστε ΤΑΒ για να αλλάξετε την εστίαση και γυρίστε το κουμπί για να επιλέξετε την πρώτη σειρά.
5) Πατήστε ENTER για να επιλέξετε κόκκινο φόντο. Εισαγάγετε τους αριθμούς 0 έως 9 και ESC.
6) Αφού επεξεργαστείτε το VON ως 10V, πατήστε ENTER. Στη συνέχεια, 10.000 θα εμφανιστούν στην οθόνη και το φόντο θα αλλάξει σε μπλε.
7) Επαναλάβετε τα παραπάνω βήματα για να ρυθμίσετε τα 5S, 3A, 2A, 0.1A, 1S, 1A, 8V, 1.9A και 1.1A αντίστοιχα.
8) Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα επεξεργασμένα δεδομένα.
9) Πατήστε (F1) OCP/CALL.
10) Πατήστε ENTER για να καλέσετε.
11) Ενεργοποιήστε/απενεργοποιήστε.

8. Λειτουργία OPP

Όταν η τάση φτάσει την τιμή VON, η ισχύς εξόδου θα πρέπει να καθυστερεί για κάποιο χρονικό διάστημα και η τιμή βήματος θα πρέπει να μειώνεται κάθε τόσο έως ότου η ισχύς ή η τάση διακοπής είναι υψηλότερη από την καθορισμένη τάση OPP. Μετά τη διακοπή καθυστέρησης και μείωσης, εάν η τάση είναι υψηλότερη από την τάση OPP, η ισχύς μεταξύ της καθορισμένης μέγιστης και ελάχιστης τιμής σημαίνει PASS ή σημαίνει ΣΦΑΛΜΑ.

8.1. Λειτουργία ρύθμισης της δοκιμής ΟΡΡ

Μπορούν να ρυθμιστούν το πολύ 7 ομάδες παραμέτρων δοκιμής OPP.

Οδηγίες λειτουργίας: παίρνει τη ρύθμιση που είναι αποθηκευμένη στην Ομάδα 1, τάση VON 10 V, καθυστέρηση τάσης VON 5S και εύρος ρεύματος 3A. ισχύς εκκίνησης 20 W, κάθε μείωση 1 W και κάθε φθίνουσα διάρκεια 1 δευτερολέπτων. Τελική ισχύς 10W, τάση OPP 8V, μέγιστη ισχύς 15W και ελάχιστη ισχύς 10W για παράδειγμα.

SAVE MODE: OPP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 20.000 W START 5 1.0000 W STEP 6 1.0000 S STEP DELAY 7 10.000 W END 8 8.0000 V OPP VOLT 9 15.000 W MAX TRIP 10 10.000 W MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Εικόνα 8.1 OPP

1) Πατήστε (F2) OCP/OPP στην αρχική σελίδα.
2) Πατήστε (F3) OPP/CALL και TAB για να επιλέξετε CALL GROUP 1.
3) Πατήστε (F4) OPP/SAVE για να εμφανιστεί το SAVE στον πίνακα.
4) Πατήστε ΤΑΒ για να αλλάξετε την εστίαση και γυρίστε το κουμπί για να επιλέξετε την πρώτη σειρά.
5) Πατήστε ENTER για να επιλέξετε DATA στην πρώτη σειρά και να εμφανίσετε το κόκκινο φόντο.
6) Εισαγάγετε τους αριθμούς 0 έως 9 και ESC.
7) Αφού επεξεργαστείτε το VON ως 10V, πατήστε ENTER. Στη συνέχεια, 10.000 θα εμφανιστούν στην οθόνη και το φόντο θα αλλάξει σε μπλε.
8) Επαναλάβετε τα παραπάνω βήματα για να ρυθμίσετε τα 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W και 10W αντίστοιχα.
9) Πατήστε παρατεταμένα το ENTER για να αποθηκεύσετε τα επεξεργασμένα δεδομένα.
10) Πατήστε (F3) OCP/CALL.
11) Πατήστε ENTER για να καλέσετε.
12) Ενεργοποιήστε/απενεργοποιήστε.

9. Λειτουργία WAVE

9.1. μέτρηση κύματος

1) Πατήστε ΤΑΒ για να εμφανίσετε την τάση, το ρεύμα και την κυματομορφή.
2) Πατήστε WAVE για να εμφανιστεί η στήλη μέτρησης.
3) Μετρήστε τη χρονική κλίμακα. Τύπος ή4 για να επιλέξετε την αριστερή ή τη δεξιά στήλη μέτρησης και περιστρέψτε το κουμπί για να μετακινηθείτε αριστερά ή δεξιά για να εμφανίσετε τη διαφορά μεταξύ των δύο γραμμών μέτρησης.

4) Μετρήστε την αρνητική τιμή της τάσης ή του ρεύματος. Πατήστε Τ ή για να επιλέξετε την επάνω ή την κάτω στήλη μέτρησης και περιστρέψτε το κουμπί για να μετακινηθείτε προς τα πάνω ή προς τα κάτω για την εμφάνιση του πλάτους της τρέχουσας στήλης μέτρησης.

5) Προσαρμόστε την τιμή κλίμακας του ρεύματος. Πατήστε παρατεταμένα και γυρίστε το κουμπί για να προσαρμόσετε το μέγεθος.
6) Ρυθμίστε την τιμή κλίμακας της τάσης. Πατήστε παρατεταμένα και γυρίστε το κουμπί για να προσαρμόσετε το μέγεθος.
7) Προσαρμόστε τη χρονική τιμή της δειγματοληψίας. Πατήστε ENTER και γυρίστε το κουμπί για να προσαρμόσετε το μέγεθος.
8) Όταν το κύμα σταματήσει, πατήστε STOP.

Πάρτε για παράδειγμα τη μέτρηση της λειτουργίας DYN CC.

Μετά την επεξεργασία των δεδομένων του DYN CC, το A SLOPE είναι 0,012 Α/μS, το B SLOPE είναι 0,08 Α/μS, το Α είναι 0,2Α, το Β είναι 1Α, η συχνότητα είναι 20 ΗΖ, ο κύκλος λειτουργίας είναι 40%, όπως φαίνεται στο Σχ. 9.1 . Δείτε την Εικ. 9.2 για τη μέτρηση κυματομορφής.

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Εικόνα 9.1

Εικόνα 9.2 Μέτρηση κυματομορφής

1. Ρύθμιση της λειτουργίας παραμέτρου

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Function Settings USB Storage time(S): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 Select Select Select Select Select Select Save Baudrate UsbStore Voltage UP DOWN Exit

Επιλέξτε Baudrate (F1)	Επιλέξτε την παράμετρο του ρυθμού baud
Επιλέξτε UsbStore (F2)	Αλλάξτε την εστίαση για να επιλέξετε αποθήκευση USB
Επιλέξτε τάση (F3)	Αλλάξτε τη ρύθμιση Max της τάσης εστίασης
Επιλέξτε UP (F4)	Αλλάξτε την εστίαση προς τα πάνω
Επιλέξτε ΚΑΤΩ (Fs)	Μειώστε την εστίαση
Αποθήκευση εξόδου (F6)	Αποθήκευση και έξοδος

10.1. Ρύθμιση διεπαφής επικοινωνίας

1) Ρύθμιση σειριακού ρυθμού baud

Επιλέξτε TAB ή (F1) SelBaudrate για να γυρίσετε το κουμπί

(1) Ρύθμιση διεύθυνσης IP

To ESC στο πληκτρολόγιο είναι το πλήκτρο διαγραφής και τα αριθμητικά 0 έως 9 είναι για την εισαγωγή αριθμών.

(2) Ρύθμιση αριθμού θύρας

Το ESC στο πληκτρολόγιο είναι το πλήκτρο διαγραφής και τα αριθμητικά 0 έως 9 είναι για την εισαγωγή αριθμών. Ο μέγιστος αριθμός θύρας είναι 65535 και ο ελάχιστος αριθμός θύρας είναι 1000. Η τιμή 18191 δεν μπορεί να οριστεί.

10.2. Ρύθμιση του ρυθμού κλίσης CC

Πατήστε TΑΒ για να μεταβείτε στο CC SLOPE και γυρίστε το κουμπί για να επιλέξετε LOW/HIGH.

10.3. Ρύθμιση χρόνου αποθήκευσης δίσκου USB flash

Πατήστε TΑΒ για μετάβαση στο Sel UsbStore. Το ESC είναι το κλειδί διαγραφής και τα αριθμητικά 0 έως 9 είναι για την εισαγωγή αριθμών. Ο ελάχιστος χρόνος αποθήκευσης μπορεί να είναι μόνο 0,05 S και ο μέγιστος χρόνος αποθήκευσης είναι 9999 S.

10.4. Ρύθμιση βομβητή

Πατήστε ΤΑΒ για να μεταβείτε στο ΒΕΕΡ και γυρίστε το κουμπί για να επιλέξετε ΟΝ/ΟFF.

10.5. Ρύθμιση απομακρυσμένης αντιστάθμισης

Πατήστε το ΤΑΒ για να μεταβείτε στο Remote Comp, επιλέξτε ΟΝ και συνδέστε το άκρο εξόδου του προς δοκιμή αντικειμένου με την αίσθηση τερματικού (+) ή την αίσθηση (-) στον μπροστινό πίνακα (αυτή η λειτουργία δεν αποθηκεύεται κατά τη διάρκεια της διακοπής λειτουργίας, διαφορετικά είναι κλειστό).

10.6. Ρύθμιση εξωτερικής ενεργοποίησης

Πατήστε TAB για να μεταβείτε στο EXIP TRIG και γυρίστε το κουμπί για να επιλέξετε Trig On/Switch On/OFF.

Trig On: διακόπτης ενεργοποίησης (ανοίξτε το φορτίο μετά την ενεργοποίηση)

Ενεργοποίηση: τηλεχειριστήριο (η λειτουργία ON/OFF στον μπροστινό πίνακα δεν θα λειτουργεί όταν λειτουργεί αυτή η λειτουργία).

10.7. Ρύθμιση μέγιστων τιμών

1) Μέγιστη τάση

Πατήστε ΤΑΒ για να μεταβείτε στην τάση. Το ESC είναι το κλειδί διαγραφής και τα αριθμητικά 0 έως 9 είναι για την εισαγωγή αριθμών. Η μέγιστη τάση είναι 150 V.

2) Μέγιστο ρεύμα

Πατήστε ΤΑΒ για μετάβαση στο Τρέχον. Το ESC είναι το κλειδί διαγραφής και τα αριθμητικά 0 έως 9 είναι για την εισαγωγή αριθμών. Το μέγιστο ρεύμα είναι 40Α.

3) Μέγιστη ισχύς

Πατήστε ΤΑΒ για να μεταβείτε στο Power. Το ESC είναι το κλειδί διαγραφής και τα αριθμητικά 0 έως 9 είναι για την εισαγωγή αριθμών. Η μέγιστη ισχύς εξαρτάται από το μοντέλο.

4) Μέγιστη αντίσταση

Πατήστε TΑΒ για να μεταβείτε στην Αντίσταση. Το ESC είναι το κλειδί διαγραφής και τα αριθμητικά 0 έως 9 είναι για την εισαγωγή αριθμών. Η μέγιστη αντίσταση είναι 7500R.

Σημείωση: 18V και κάτω έχει ρυθμιστεί ως το εύρος χαμηλής τάσης (0 έως 18V) και άνω

1. Το 4V έχει οριστεί να είναι το εύρος υψηλής τάσης (0 έως 150V).

3Α και κάτω έχει οριστεί να είναι το εύρος χαμηλού ρεύματος (0 έως 3Α) και πάνω από 3. Το 1Α έχει οριστεί ως το εύρος υψηλού ρεύματος (0 έως 40Α).

Τιμή συναγερμού ΟΥΡ: είναι (19. 4V) στο χαμηλό εύρος και (155V) στο υψηλό εύρος. Τιμή συναγερμού ΟΟΡ: είναι 105% της ρυθμισμένης τρέχουσας τιμής. Για παράδειγμα, εάν το ρεύμα έχει οριστεί σε 5Α, η τιμή συναγερμού είναι 5,25Α.

Τιμή συναγερμού OPP: είναι το 105% της καθορισμένης τιμής ισχύος. Για παράδειγμα, εάν η τιμή ισχύος έχει οριστεί στα 100 W, η τιμή συναγερμού είναι 105 W.

Τιμή συναγερμού ΟΤΡ: εάν η θερμοκρασία είναι υψηλότερη από 850, θα δοθεί συναγερμός και το φορτίο θα κλείσει.

10.8. Púθμιση RTC

Πατήστε παρατεταμένα τον αριθμό 7 και, στη συνέχεια, θα εμφανιστεί η ημερομηνία στην οθόνη, όπως φαίνεται στην Εικ. 10.2.

Εικόνα 10.2 Ημερομηνία RTC

Πατήστε ← ή → για να μετακινήσετε την εστίαση και γυρίστε το κουμπί για να κάνετε τροποποίηση. Μετά την τροποποίηση, πατήστε παρατεταμένα το ENTER ή το αριθμητικό 7 για αποθήκευση και πατήστε το ESC για έξοδο.

10.9. Ρύθμιση οπίσθιου φωτισμού

Μετά από παρατεταμένο πάτημα του αριθμού 8, η γραμμή προόδου θα εμφανιστεί στην οθόνη όπως φαίνεται στην Εικ. 10.3.

Εικόνα 10.3 Οπίσθιος φωτισμός

Γυρίστε το κουμπί για να ρυθμίσετε τη φωτεινότητα, πατήστε παρατεταμένα το ENTER ή το αριθμητικό 8 για αποθήκευση και πατήστε το ESC για έξοδο.

10.10. Ο λειτουργία βαθμονόμησης

Εάν η συσκευή δεν έχει βαθμονομηθεί για μεγάλο χρονικό διάστημα ή η θερμοκρασία είναι υψηλή ή χαμηλή, τα δεδομένα δεν θα επιστρέψουν στο μηδέν και μπορεί να εκτελεστεί η λειτουργία βαθμονόμησης 0.

Αφού εισέλθετε στην αρχική σελίδα, κλείστε το φορτίο, αποσυνδέστε την εξωτερική γραμμή δοκιμής και πατήστε παρατεταμένα το αριθμητικό 0 για περισσότερα από 3 δευτερόλεπτα για τη βαθμονόμηση τάσης και ρεύματος 0. Και η λειτουργία βαθμονόμησης 0 θα εξαφανιστεί όταν επανεκκινηθεί το φορτίο και θα βαθμονομηθεί ξανά όταν χρειάζεται.

11. U Λειτουργία εισαγωγής και εξαγωγής δίσκου Flash

Αποθηκεύστε δεδομένα τάσης και ρεύματος σε πραγματικό χρόνο και εξάγετε τη λίστα δεδομένων μέσω του U flash disk. Όπως φαίνεται στην Εικ. 11.1, το δέντρο USB [0] στα αριστερά δείχνει ότι η λίστα αρχείων είναι τα δεδομένα αποδεκτής μορφής που έχουν φορτωθεί στο δίσκο U flash. Και το επάνω μέρος στα δεξιά είναι η επιλογή εισαγωγής του φορτίου από το δίσκο U flash και το κάτω μέρος είναι η επιλογή δεδομένων εξαγωγής του φορτίου στο δίσκο U flash.

Πατήστε ΤΑΒ για να επιλέξετε το στοιχείο ελέγχου. Τύπος ◀▶ ▲ ▼ για να μετακινήσετε την εστίαση αριστερά ή δεξιά. Πατήστε F4 (Φόρτωση CSV) για να εισαγάγετε το αρχείο από το δίσκο USB flash και αποθηκεύστε το CSV (F5) για να εξαγάγετε το αρχείο CSV στο δίσκο USB flash. Και τα πλήκτρα λειτουργιών φαίνονται στην Εικ. 11.2 παρακάτω:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST 1 set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start SaveData Stop SaveData USB Discon. LOAD CSV SAVE CSV HOME

Εικόνα 11.1 Διασύνδεση αποθήκευσης USB Flash Disk

Έναρξη αποθήκευσης δεδομένων (F1)	Δημιουργήστε ένα αρχείο CSV με την ημερομηνία ως όνομα
Διακοπή αποθήκευσης δεδομένων (F2)	Σταματήστε να γράφετε αρχεία
Αποσύνδεση USB (F3)	Αποσυνδέστε το USB
Φόρτωση CSV (F4)	Εισαγωγή αρχείων από δίσκο USB flash
Αποθήκευση CSV (F5)	Εξαγωγή αρχείου CSV
Αρχική σελίδα (F6)	Αρχική σελίδα

Εικόνα 11.2

11.1. Εισαγωγή και αποθήκευση LIST

Πάρτε τον πίνακα ότι τα δεδομένα της ομάδας ΒΔΤ 1 εξάγονται ως παράδειγμα.

1) Αφού τοποθετηθεί το USB flash disk, εμφανίζεται το κλειδί USB στην αρχική σελίδα. Πατήστε (F4) USB.
2) Πατήστε TΑΒ για να μεταβείτε στο SAVE, γυρίστε το κουμπί για να επιλέξετε τη λειτουργία BAT, πατήστε 6 ή 4 για να επιλέξετε Ομάδα και γυρίστε το κουμπί στην Ομάδα 1.
3) Αφού πατήσετε (F5) ΑΠΟΘΗΚΕΥΣΗ CSV, θα εμφανιστεί ένα μήνυμα ότι έχει εξαχθεί. Εισαγάγετε το DYN_PL_Set.csv από δίσκο USB flash στο DYN PL.

K12		f_x
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	ASLOPE
3	2	1.248	A/uS	BSLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

Eukóva 11.3 DYN\_PL\_Set.csv

4) Πατήστε TΑΒ για να μεταβείτε στο LOAD, προσαρμόστε στη λειτουργία DYN και γυρίστε το κουμπί στη θέση PL.
5) Καταχωρίστε ένα δέντρο αρχείων στα αριστερά και περιστρέψτε το κουμπί για να επιλέξετε το αρχείο DYN_PL Set.CSV που θα εισαχθεί.
6) Αφού πατήσετε το (F4) LOAD CSV, θα σας ζητηθεί η επιτυχής εισαγωγή.

11.2. U Flash Disk Storage δεδομένων φόρτωσης σε πραγματικό χρόνο

Εάν τα δεδομένα δοκιμής σε πραγματικό χρόνο αποθηκεύονται με δίσκο U flash, ο όγκος δεδομένων θα αποθηκεύει τα δεδομένα τάσης και ρεύματος 5 φορές ανά δευτερόλεπτο.

Οι διαδικασίες λειτουργίας είναι οι εξής:

1) Πατήστε F6 (Config), χρησιμοποιήστε το Tab για να αλλάξετε την εστίαση στο USB Store (Eικ. 10.1 Ρύθμιση παραμέτρων).

Χρησιμοποιήστε το ESC για διαγραφή, πληκτρολογήστε το αριθμητικό πλήκτρο 0.2, που σημαίνει αποθήκευση 5 φορές ανά δευτερόλεπτο.

2) Υπάρχουν 2 τρόποι για να ανοίξετε το αρχείο αποθήκευσης δεδομένων.

<1> Ενεργοποίηση ή απενεργοποίηση της αποθήκευσης δεδομένων στη διεπαφή μενού: μπείτε στη σελίδα U flash disk (Εικ. 11.1 Διασύνδεση αποθήκευσης USB Flash Disk). Πατήστε (F1) "Εναρξη αποθήκευσης δεδομένων" για να ξεκινήσετε και, στη συνέχεια, στην επάνω γραμμή κατάστασης θα αναβοσβήνει ένα κάτω βέλος, υποδεικνύοντας ότι τα δεδομένα αποθηκεύονται αυτήν τη στιγμή.

Για να σταματήσετε να γράφετε, μπείτε ξανά στη σελίδα του USB flash disk και, στη συνέχεια, πατήστε (F2) "Stop Save Data". Και το πάνω βέλος θα εξαφανιστεί.

<2> Πλήκτρο συντόμευσης για να ανοίξετε ή να κλείσετε τη λειτουργία: στην κατάσταση εισαγωγής του δίσκου flash U, πατήστε παρατεταμένα το αριθμητικό πλήκτρο 9 για να ξεκινήσει η αποθήκευση του δίσκου U flash και πατήστε ξανά το αριθμητικό πλήκτρο 9 για να σταματήσει η αποθήκευση.

Ανατρέξτε στην Εικ. 11.4 Εικονίδιο εγγραφής δεδομένων

Εικ. 11.4 Εικονίδιο εγγραφής δεδομένων

Διάγραμμα εξωτερικών διεπαφών

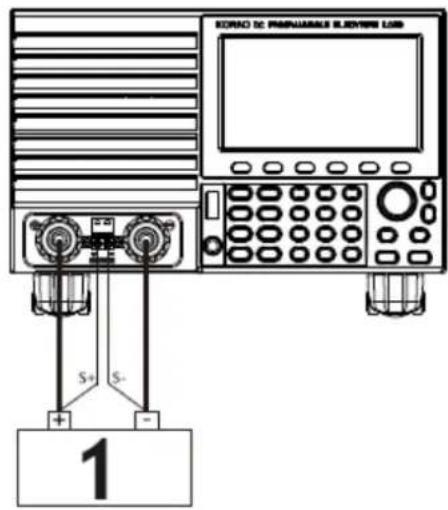

Αντιστάθμιση παραγωγής.

SORAD DC PAGUNARIALS BLED/USB S+ S- 1

1 - Δύναμη

LINE 180Vac - 110Vac 220Vac - 240Vac FUSE 1.25A 6.5A LAN USB RS232 1 2

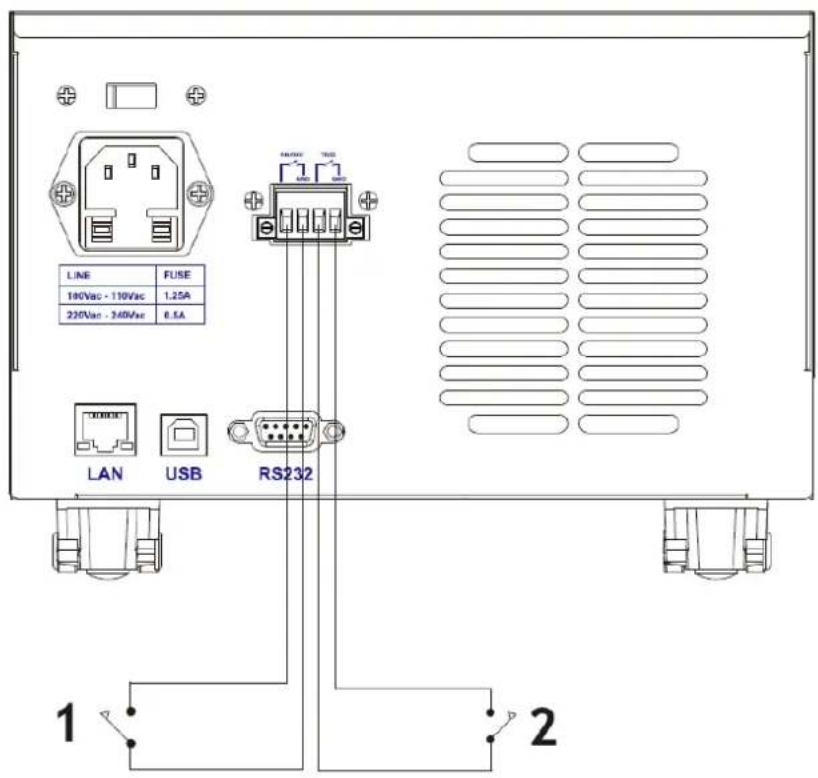

1 – Έλεγχος εξωτερικού διακόπτη

2 – Έλεγχος εξωτερικής σκανδάλης

1. Καθαρισμός και συντήρηση

- Πάντα να αποσυνδέετε τη συσκευή από την πρίζα πριν την καθαρίσετε ή την αφήσετε μακριά.

• Χρησιμολοιήστε μόνο μη διαβρωτικά καθαριστικά για να καθαρίσετε την επιφάνεια.

- Μετά τον καθαρισμό της συσκευής, όλα τα εξαρτήματα θα πρέπει να στεγνώσουν εντελώς πριν τη χρησιμοπούήσετε ξανά.

- Αποθηκεύστε τη μονάδα σε ξηρό, δροσερό μέρος, χωρίς υγρασία και άμεση έκθεση στο ηλιακό φως.

- Μην ψεκάζετε τη συσκευή με πίδακα νερού και μην τη βυθίζετε σε νερό.

- Μην αφήνετε το νερό να εισχωρήσει μέσα στη συσκευή μέσω των αεραγωγών στο περίβλημα της συσκευής.

- Καθαρίστε τους αεραγωγούς με μια βούρτσα και πεπιεσμένο αέρα.

- Η συσκευή πρέπει να ελέγχεται τακτικά για να ελέγχεται η τεχνική της αποτελεσματικότητα και να εντοπιστούν τυχόν ζημιές.

• Χρησιμοποιήστε ένα μαλακό πανί για τον καθαρισμό.

- Μη χρησιμοποιείτε αιχμηρά ή/και μεταλλικά αντικείμενα για τον καθαρισμό (π.χ. συρμάτινη βούρτσα ή μεταλλική σπάτουλα) γιατί μπορεί να καταστρέψουν το υλικό της επιφάνειας της συσκευής.

- Μην καθαρίζετε τη συσκευή με όξινη ουσία, παράγοντες για ιατρικούς σκοπούς, διαλυτικά, καύσιμα, λάδια ή άλλες χημικές ουσίες γιατί μπορεί να καταστρέψουν τη συσκευή.

ΑΠΟΡΡΙΨΗ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΩΝ ΣΥΣΚΕΥΩΝ:

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
