Špecifikácie

Poznámka: Nižšie uvedené špecifikácie sú testované za podmienok teploty 25°C ± 5°C a zahrievania po dobu 20 minút.

Názov produktu: DC Electronic LoadNázov modelu: S-LS-119
Vstupné hodnotenie	Sila	1500W
	Napätie	0-150V
	Aktualne	0-40A
Režim CC	Rozsah	0-3A	0-40A
	Rozlíšenie	0,1 mA	1 mA
	Presnost'	± (0,05 % zo súboru + 0,045 % zľava)
Režim CV	Rozsah	0-50V	0-150V
	Rozlíšenie	0,1 mV	1 mV
	Presnost'	± (0,05 % zo sady + 0,025 % zľava. s)
Režim CR	Rozsah	0,05Ω - 7,5KΩ
	Rozlíšenie	16 bit
	Presnost'	± (0,05 % zo sady + 0,025 % zľava. s)
Režim CW	Rozsah	1500 W
	Rozlíšenie	0,01 W
	Presnost'	± (0,1 % zo sady + 0,1 % zľava)
Svah	Rozsah	0-3A	0-40A
	Stúpajúci	0,0001-0,3A/μs	0,001-2A/μs
	padajúce	0,0001-0,3A/μs	0,001-2A/μs
Napätie meranie	Rozsah	0-18V	0-150V
	Rozlíšenie	0,1 mV	1 mV
	Presnost'	± (0,03 % offset + 0,025 % off.s)
Meranie prúdu	Rozsah	0-3A	0-40A
	Rozlíšenie	0,1 mA	1 mA
	Presnost'	± (0,05 % zo sady + 0,045 % zľava. s)
Meranie výkonu	Rozsah	1500W
	Rozlíšenie	0,01 W
	Presnost'	± (0,1 % zo sady + 0,1 % zľava)
Ochrana proti nadmernému napätiu		1550 W
Nadprúdová ochrana		42A
Ochrana proti prepätiu		155 V
Ochrana proti prehriatiu		85 °C
Vstupná impedancia		150 kΩ
Hmotnost'		14,85 kg
Rozmery (Š*H*V)		Rozmery 47 x 38 x 15 cm

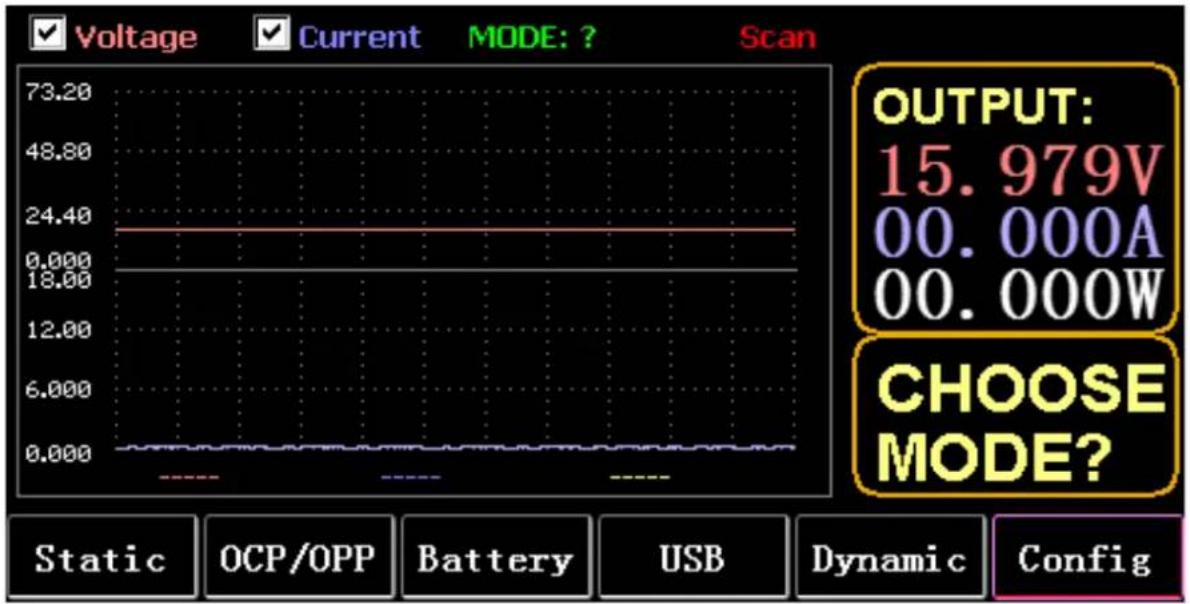

1. Hlavné rozhranie

1.1. Tlačidlá ponuky

STATIC(F1)	Zadajte statické CC, CV, CW, CR alebo SHORT
OCP/OPP(F2)	volacie tabuľky OCP a OPP
BATTERY(F3)	Režim merania batérie: krivka VI

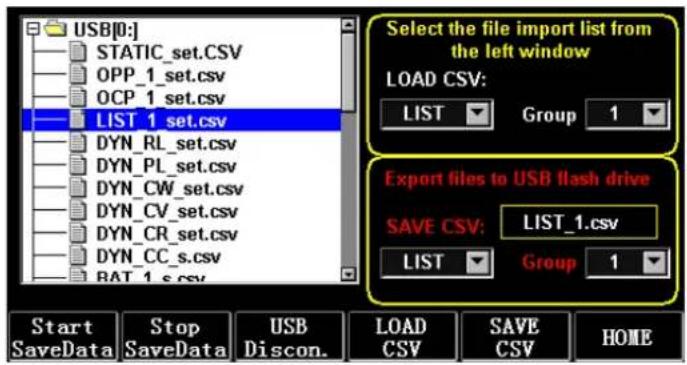

USB(F4)	Po vložení disku U sa na paneli zobrazí logo USB a v prípade, že nie je vložený, bude prázdny. Uložte dáta na U disk, importujte a exportujte LIST na U disk.
DYNAMIC(F5)	Dynamické CC, CV, CW, CR, RL alebo PL
CONFIG(F6)	Nastavenia parametrov

ESC	kláves na únik a vymazanie
F1 to F6	Funkčné klávesy
TAB	Zmeňte zameranie
STOP	1. Pozastavenie počas zobrazenia priebehu
	2. Dlhým stlačením urobíte snímku obrazovky
LOCK	Dlhým stlačením klávesnicu uzamknete a opätovným dlhým stlačením ju odomknete
CC	1. Krátkym stlačením vstúpite do režimu CC
	2. Dlho stlačte SHORT
CV	Vstúpte do režimu CV
CW	Vstúpte do režimu CW
CR	Vstúpte do režimu CR
0 to 9	1. Krátko stlačte číselné tlačidlá
	2. Dlhým stlačením číslic 1 až 6 vyvolajte statické úložné jednotky 1 až 6
	3. Dlhým stlačením 7 nastavíte RTC a opätovným dlhým stlačením uložíte a ukončíte

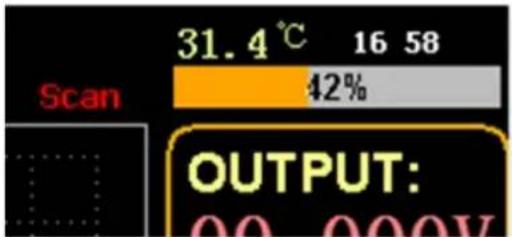

	4. Dlhým stlačením 8 nastavte podsvietenie LCD a opätovným dlhým stlačením uložíte a ukončíte
	5. Dlhým stlačením 9 povolíte úložisko USB a opätovným dlhým stlačením úložisko vypnete
	6. V hlavnom rozhraní dlho stlačte číslicu 0 na viac ako 3 sekundy, aby ste nakalibrovali 0

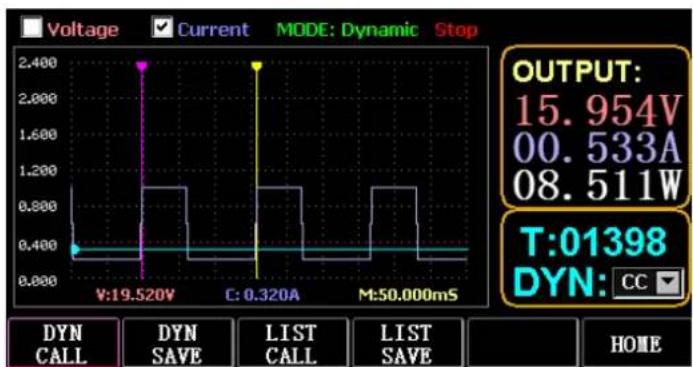

WAVE	Stlačte TAB na výber napätia alebo prúdu a stlačte WAVE na zobrazenie 4 meracích čiar, medzi ktorymi 2 vertikálne čiary merajú čas a 2 horizontálne čiary merajú amplitúdu napätia a prúdu.
	1. Krátkym stlačením 6 (ľavé tlačidlo) vyberte zvislú čiaru vl’avo
	2. Krátke stlačenie4 (pravé tlačidlo) na výber zvislej čiary vpravo a dlhým stlačením po STOP posuniete priebeh doprava
	3. Krátke stlačenie (tlačidlo hore) vyberte nameranú amplitúdu napätia a dlhým stlačením upravte hodnotu stupnice napätia
	4. Krátke stlačenie (tlačidlo nadol) vyberte nameranú amplitúdu prúdu a dlhým stlačením upravte aktuálnu hodnotu stupnice
	5. Enter na úpravu hodnoty času vzorkovania
ON	Zapnite a vypnite
Enter	1. Vstúpte krátkym stlačením
	2. Dlhým stlačením uložíte
Note:	Dlhý čas stlačenia je asi 1,5 s

2. Statický režim

2.1. Statické CC

V režime konštantného prúdu záťaž spotrebuje konštantný prúd bez ohľadu na to, či sa zmení vstupné napätie.

Operácie:

1) Stlačte CC alebo softvérový kláves F1 na klávesnici.
2) Zadajte hodnotu od 0 do 9 na numerickej klávesnici.
3) Stlačte 6 a 4 pre pohyb kurzora a stlačte T a gombík na nastavenie zodpovedajúcej hodnoty.
4) Stlačte ENTER pre zapnutie/vypnutie.

2.2. Statický životopis

V režime konštantného napätia záťaž udržiava testované zariadenie pri nastavenom napátí bez ohľadu na to, či sa zmení vstupný prúd.

Operácie: rovnaké ako vyššie.

2.3. Statické CW

V režime konštantného napätia záťaž udržiava testované zariadenie na nastavenom výkone bez ohľadu na to, či sa zmení vstupné napätie a prúd. Operácie: rovnaké ako vyššie.

2.4. Statické CR

V režime konštantného odporu záťaž udržiava testované zariadenie na nastavenom odpore bez ohľadu na to, či sa zmení vstupné napätie a prúd. Operácie: rovnaké ako vyššie

2.5. Funkcia SHORT

V režime SHORT je záťaž na výstupe pri maximálnom prúde. Operácie:

Zataženie môže uložit a vyvolať 100 skupín statických nastavených hodnôt.

1) Skladovacia prevádzka
(1) Stlačením CAL/SAVE prepnite stav na SAVE.
(2) Zadajte číselný kláves na indexovanie riadku v zozname, stlačením TAB ho vyberte a stlačením ENTER vstúpte do režimu úprav. Upravit, aby sa zobrazilo červené pozadie, a stlačením 6 a 4 vyberte.
(3) Upravit MODE. Na úpravu stlačte CC, CV, CW alebo CR na klávesnici.
(4) Upravit údaje. Na úpravu stlačte 0 až 9 a ESC na klávesnici.
(5) Po úprave stlačte ENTER a znova dlho stlačte ENTER, aby ste údaje uložili.
2) Operácia hovoru
(1) Stlačením CALL/SAVE prepnete na CALL.
(2) Zadajte číselný kláves na indexovanie riadku alebo stlačte TAB na prepnutie zoznamu, vyberte ho pomocou gombíka a stlačte ENTER.
3) Rýchly hovor M1 až M6

V dynamickom režime sa záťaž neustále prepína medzi 2 rôznymi hodnotami A a B.

3.1. Dynamické CC

Pre výstup s použitím dvoch rôznych prúdov s rôznymi pracovnými cyklami pri určitej frekvencii.

Vezmite prúdovú strmost A 0,001 A/μS, strmost zmeny B 0,002 A/ μS, aktuálnu hodnotu A 1 A, aktuálnu hodnotu B 2 A, frekvenciu cyklu 1 Hz a pracovný cyklus 40 % ako príklad.

Operácie:

Zvolte (F5) Dynamic pre vstup do rozhrania, ako je znázornené na Obr. 3.1.

1) Stlačte (F1) DYN/CALL, stlačením TAB vyberte rozbaľovacie pole CALLDYN a otočte gombík do polohy CC.
2) Stlačte (F2) DYN/SAVE, aby sa na obrazovke zobrazilo SAVE.
3) Stlačením TAB prepnete zameranie. Gombík vyberá prvý riadok.
4) Stlačením ENTER vyberte červené pozadie.
5) Zadajte číslice 0 až 9 a ESC.
6) Po úprave ako 0,001 stlačte ENTER. Potom sa na obrazovke zobrazí 0,0010 a pozadie sa zmení na modré.
7) Opakujte vyššie uvedené kroky pre nastavenie 0,002A/μS, 1A, 2A, 1HZ a 40%.
8) Dlhým stlačením ENTER upravené údaje uložíte.
9) Stlačte softvérové tlačidlo (F1) DYN/CALL pre zobrazenie CALL.
10) Zavolajte stlačením ENTER.
11) Zapnút/vypnút.

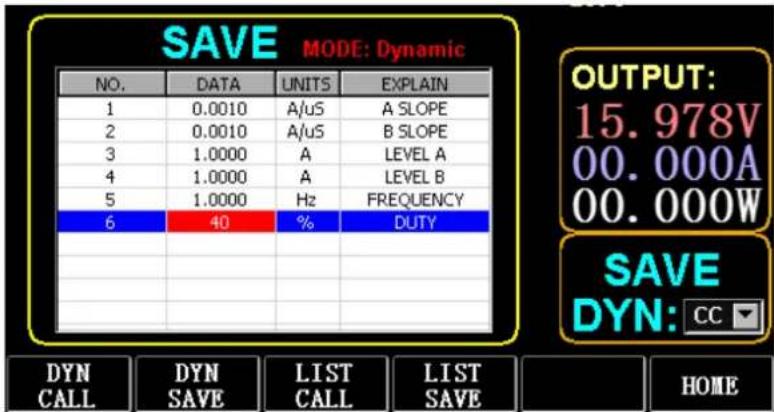

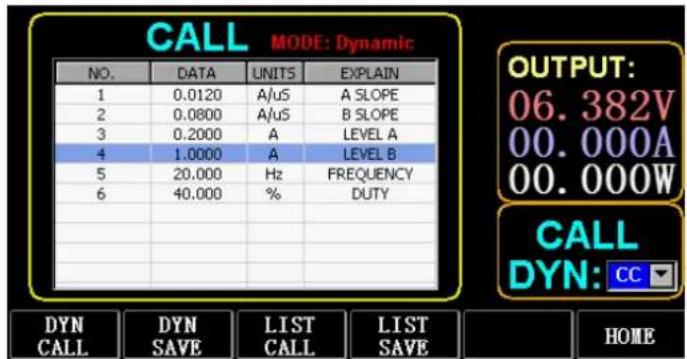

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE LIST HOME OUTPUT: 15.978V 00.000A 00.000W SAVE DYN: CC

Obrázok 3.1 DYN CC

Poznámka:

Nastavte sklon a aktuálnu hodnotu tak, aby boli závislé od rozsahu. Maximálna strmost malého rozsahu je 0,24A/μS, maximálny prúd je možné nastaviť na 3A, maximálny strmost velkého rozsahu je 3,2A/μS a maximálny prúd je možné nastaviť na 40A.

Maximálna frekvencia môže byť nastavená na 40 000 Hz. Ked’je frekvencia nastavená na 40 000 Hz, maximálny pracovný cyklus je 50 %.

Aktuálne maximálne nastavenie nájdete v časti "Nastavenie maximálneho zaťaženia".

Používa sa na výstup s rôznymi pracovnými cyklami pri dvoch rôznych napätiach pri určitej frekvencii.

Ako príklad si vezmite napätie A 1 V, napätie B 2 V, frekvenciu cyklu 1 Hz a pracovný cyklus 40 %.

Operácie:

1) Stlačte (F1) DYN/CALL, TAB pre výber DYN/CALL a otočte gombík na CV.
2) Stlačte (F2) DYN/SAVE, aby sa na obrazovke zobrazilo SAVE.
3) Stlačením TAB prepnete zaostrenie a otočením gombíka vyberiete prvý riadok.

5) Zadajte číslice 0 až 9 a ESC.

6) Po úprave ako 1.0001 stlačte ENTER. Potom sa na obrazovke zobrazí 1,0000 a pozadie sa zmení na modré.

7) Opakujte vyššie uvedené kroky pre nastavenie 2V, 1HZ a 40%.

Operácia je rovnaká ako vyššie.

3.4. Dynamická CR

Operácia je rovnaká ako vyššie.

3.5. Dynamický PL

Na začiatku sa nastaví na hodnotu A. Pri každom prijatí spúšťacieho signálu sa záťaž prepne na hodnotu B a po dodržaní nastaveného času sa opát prepne na hodnotu A.

Nasleduje príklad strmosti prúdu A 0,001A/μS, strmosti prúdu B 0,002A/μS, hodnoty prúdu A 1A, aktuálnej hodnoty B 2A a trvanie B 1s ako príklad.

Operácie:

1) Stlačte (F1) DYN/CALL, stlačením TAB vyberte CALLYN a otočte gombík do polohy PL.
2) Stlačte (F2) DYN/SAVE, aby sa na obrazovke zobrazilo SAVE.
3) Stlačením TAB prepnete zaostrenie a otočením gombíka vyberiete prvý riadok.
4) Stlačením ENTER vyberte červené pozadie.
5) Zadajte číslice 0 až 9 a ESC.
6) Po úprave ako 0,001 stlačte ENTER. Potom sa na obrazovke zobrazí 0,0010 a pozadie sa zmení na modré.
7) Opakujte vyššie uvedené kroky pre nastavenie 0,002A/μS, 1A, 2A a 1S.
8) Dlhým stlačením ENTER upravené údaje uložíte.
9) Stlačte softvérové tlačidlo (F1) DYN/CALL pre zobrazenie CALL.
10) Stlačením ENTER zavoláte DYN RL.
11) Zapnút/vypnút.
12) Spustite hodnotu B zakaždým, ked' stlačíte ENTER.

3.6. Dynamický RL

Zakaždým, ked' je prijatý spúšťací signál, záťaž sa prepína tam a spät' medzi hodnotou A a hodnotou B.

Ako príklad si vezmite strmost' prúdu A 0,001A/μS, strmost' prúdu B 0,002A/μS, aktuálnu hodnotu A 1A a aktuálnu hodnotu B 2A.

Operácie:

1) Stlačte (F1) DYN/CALL, stlačením TAB vyberte DYN/CALL a otočte ovládač do polohy RL.
2) Stlačte (F2) DYN/SAVE, aby sa na obrazovke zobrazilo SAVE.
3) Stlačením TAB prepnete zaostrenie a otočením gombíka vyberiete prvý riadok.
4) Stlačením ENTER vyberte červené pozadie.
5) Zadajte číslice 0 až 9 a ESC.
6) Po úprave ako 0,001 stlačte ENTER. Potom sa na obrazovke zobrazí 0,0010 a pozadie sa zmení na modré.
7) Opakujte vyššie uvedené kroky pre nastavenie 0,002A/μS, 1A a 2A.
8) Dlhým stlačením ENTER upravené údaje uložíte.
9) Stlačte softvérové tlačidlo (F1) DYN/CALL pre zobrazenie CALL.
10) Stlačením ENTER zavoláte DYN RL.
11) Zapnút/vypnút.
12) Spustite hodnotu B zakaždým, ked' stlačíte ENTER.

4. Sekvenčný prevádzkový režim

Je možné uložit maximálne 7 skupín, každá skupina môže nastavit až 84 dynamicky sa meniacich prúdov a následne je možné nastavené prúdy postupne prepínať. Vezmite nastavenia uložené v skupine 1, maximálny prúd 3A a číslo prúdu dynamickej zmeny 3;, prvý dynamický prúd 1A, rýchlost zmeny 0,001A/μS a trvanie 1s; druhý dynamický prúd 2A, rýchlost zmeny 0,002A/μS a trvanie 2S; tretí dynamický prúd 3A, rýchlost zmeny 0,003A/μS a trvanie 3s; počet opakovaných operácií 5 ako príklad. Ako je znázornené na Obr. 4.1 Zoznam. Operácie:

1) Stlačte (F3) LIST/CALL stlačením TAB vyberte GROUP a otočte ovládač do polohy Group 1.
2) Stlačte (F4) LIST/SAVE pre zobrazenie SAVE na LIST.
3) Stlačením TAB prepnite zaostrenie, vyberte RANGE a upravte maximálnu hodnotu 3A pomocou číselných 0 až 9 a ESC.
4) Stlačením klávesu TAB vyberte CYKLUS. Počet editačných cyklov je 5.
5) Stlačte TAB na prvý riadok LIST a stlačte ENTER. V tomto čase sa pozadie zmení na červené.

Upravte hodnotu DATA prvej položky 1A. Po úprave stlačte ENTER a pozadie sa zmení na modré.

Stlačte l'avé a pravé tlačidlo (E a 4) na druhú položku SLOPE (A/μS), upravte hodnotu na 0,001A/μS a stlačte ENTER, pozadie sa zmení na modré. Stlačte l'avé a pravé tlačidlo (6 a 4) na tretiu položku TIME (S), upravte hodnotu na 1s a stlačte ENTER.

6) Opakujte vyššie uvedené kroky a začnite nastavovať druhý a tretí riadok tabul'ky.
7) Dlhým stlačením ENTER upravené údaje uložíte.
8) Stlačte softvérové tlačidlo (F3) LIST/CALL, aby ste zobrazili CALL.
9) Stlačením ENTER zavoláte LIST1.
10) Zapnút/vypnút.

Poznámka:

Ak chcete vymazať údaje po riadku 3, vyberte riadok 4 v režime LIST SAVE.

Stlačením klávesu ENTER vstúpite do pozadia úprav, ktoré sa zmení na červenú, a potom stlačením klávesu ESC vymažte všetky údaje po riadku 4. Dlhým stlačením ENTER údaje uložíte.

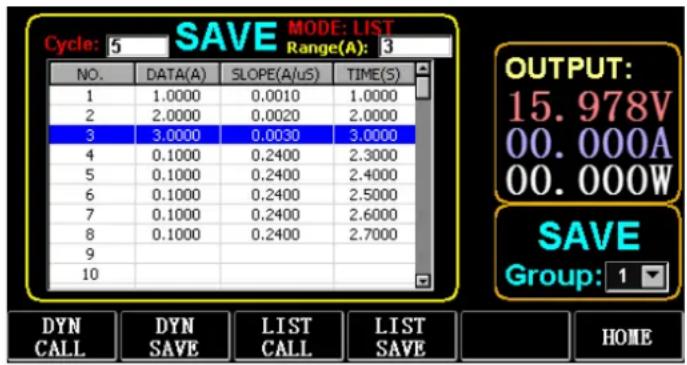

Cycle: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/uS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Obrázok 4.1 Zoznam

Nastavit je možné maximálne 7 skupín parametrov testu batérie, batéria sa testuje podľa nastaveného prúdu, napätia, kapacity, času a pri splnení niektorej z podmienok sa test automaticky vypne.

5.1. Nastavenie testu batérie

Návod na obsluhu: preberá nastavenia uložené v skupine 1, prúdový rozsah 10A, vybíjací prúd 1A, vypínacie napätie 2V, vypínacia kapacita 0,5AH a doba vybíjania 200m (batéria časová jednotka: m) ako príklad.

1) Stlačte (F3) Batéria na hlavnom rozhraní pre vstup do merania batérie.
2) Stlačte (F1) BATT/CALL a stlačením TAB vyberte CALL GROUP 1.
3) Stlačte (F2) BATT/SAVE pre zobrazenie SAVE na stole.
4) Stlačením TAB prepnite zaostrenie a otáčaním gombíka vyberte pozíciu riadku, ktorú je potrebné upraviť.

5) Stlačením ENTER vyberte červené pozadie.

6) Zadajte číslice 0 až 9 a ESC.

7) Po úprave rozsahu 10A stlačte ENTER. Potom sa na obrazovke zobrazí 10 000 a pozadie sa zmení na modré.

8) Opakujte vyššie uvedené kroky pre nastavenie 1A, 2V, 0,5AH a 200M.

Podľa nastaveného maximálneho prúdu, minimálneho prúdu a hodnoty kroku je možné nastavit maximálne 7 skupín testovacích parametrov VI.

Krivka VI

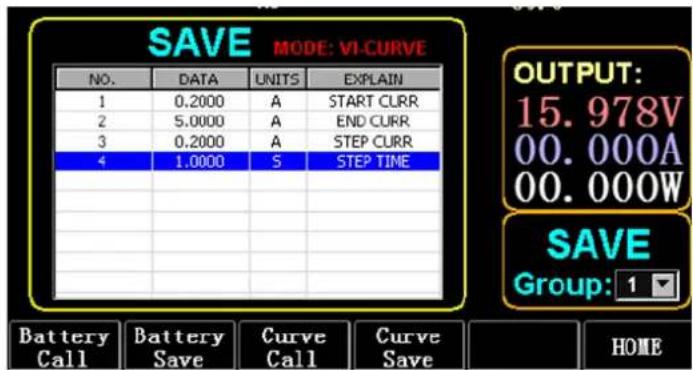

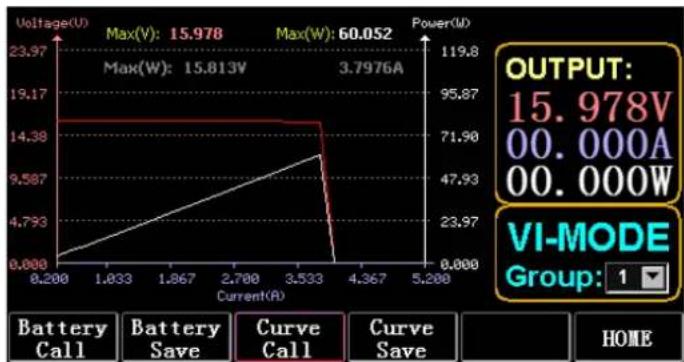

SAVE MODE: VI-CURVE NO. DATA UNITS EXPLAIN 1 0.2000 A START CURR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Obrázok 6.1 Parametre prúdu VI

6.1. Nastavenie testu VI

Návod na obsluhu: berie ako príklad nastavenia uložené v skupine 1, počiatočný prúd 0,2A, koncový prúd 5A, krokový prúd 0,2A a trvanie kroku 1s.

1) Stlačte (F3) Batéria na hlavnom rozhraní pre vstup do merania VI.
2) Stlačte (F3) Curve/CALL a stlačením TAB vyberte CALL GROUP 1
3) Stlačte (F4) Curve/SAVE, aby sa na stole zobrazilo SAVE.
4) Stlačením klávesu TAB prepnite na zaostrenie tabul'ky a otáčaním gombíka vyberte pozíciu riadka, ktorú chcete upravit.
5) Stlačením ENTER vyberte červené pozadie.
6) Stlačením ENTER vyberte červené pozadie.
7) Po úprave ako 0.2 stlačte ENTER. Potom sa na obrazovke zobrazí 0,2000 a pozadie sa zmení na modré.
8) Opakujte vyššie uvedené kroky pre nastavenie 5A, 2A a 1 000 s.
9) Dlhým stlačením ENTER upravené údaje uložíte.
10) Stlačte (F3) Curve/CALL.
11) Zavolajte stlačením ENTER.
12) Zapnút/vypnút.

Prevádzkový efekt je znázornený na obr. 6.2.

Obrázok 6.2 Rozhranie spustenia VI

7. Režim OCP

Ked' napätie dosiahne hodnotu VON, prúdový výstup sa o určitý čas oneskorí a hodnota kroku sa bude znižovať raz za druhý časový úsek, až kým vypínací prúd alebo napätie nebude vyššie ako nastavené napätie OCP. Ak je zastavené napätie vyššie ako napätie OCP a prúd je medzi nastavenou maximálnou a minimálnou hodnotou, je to PASS, inak je to FAULT.

7.1. Nastavenie funkcie testu OCP

Návod na obsluhu: preberá nastavenie uložené v skupine 1, napätie VON 10V, oneskorenie napätia VON 5S a rozsah prúdu 3A; štartovací prúd 2A, každé zníženie o 0,1A a každé zníženie trvania 1s; koncový prúd 1A, napätie OCP 8V, maximálny prúd 1,9A a minimálny prúd 1,1A ako príklad.

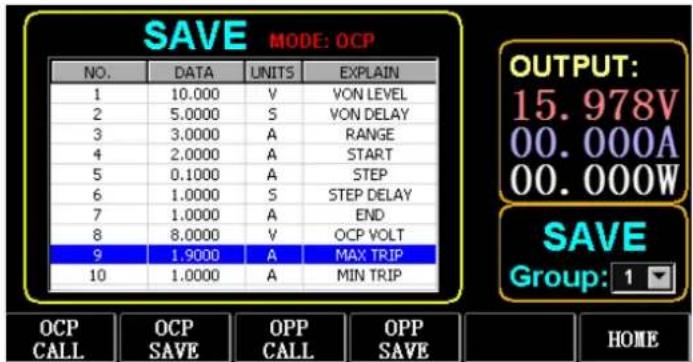

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Obrázok 7.1 OCP

1) Na domovskéj stránke stlačte (F2) OCP/OPP.
2) Stlačením (F1) OCP/CALL a TAB vyberte CALL GROUP 1.
3) Stlačte (F2) OCP/SAVE pre zobrazenie SAVE na stole.
4) Stlačením TAB prepnete zaostrenie a otočením gombíka vyberiete prvý riadok.
5) Stlačte ENTER pre výber červeného pozadia. Zadajte číslice 0 až 9 a ESC.
6) Po úprave VON ako 10V stlačte ENTER. Potom sa na obrazovke zobrazí 10 000 a pozadie sa zmení na modré.
7) Opakujte vyššie uvedené kroky a nastavte 5S, 3A, 2A, 0,1A, 1S, 1A, 8V, 1,9A a 1,1A.
8) Dlhým stlačením ENTER upravené údaje uložíte.
9) Stlačte (F1) OCP/CALL.
10) Zavolajte stlačením ENTER.
11) Zapnút/vypnút.

8. Režim OPP

Ked' napäe dosiahne hodnotu VON, výstupný výkon by sa mal o určitý čas oneskorit' a hodnota kroku by sa mala raz za čas znižovať, kým vypínací výkon alebo napäe nie je vyššie ako nastavené napäe OPP. Po zastavení oneskorenia a poklesu, ak je napäe vyššie ako napäe OPP, výkon medzi nastavenou maximálnou a minimálnou hodnotou znamená PASS, alebo znamená FAULT.

8.1. Nastavenie funkcie testu OPP

Je možné nastavit' maximálne 7 skupín parametrov testu OPP.

Návod na obsluhu: preberá nastavenie uložené v skupine 1, napäße VON 10V, oneskorenie napäße a VON 5S a rozsah prúdu 3A; štartovací výkon 20W, každé zníženie o 1W a každé zníženie trvania 1s; koncový výkon 10W, napäße OPP 8V, maximálny výkon 15W a minimálny výkon 10W ako príklad.

Obrázok 8.1 OPP

1) Na domovskiej stránke stlačte (F2) OCP/OPP.
2) Stlačením (F3) OPP/CALL a TAB vyberte CALL GROUP 1.
3) Stlačte (F4) OPP/SAVE pre zobrazenie SAVE na stole.
4) Stlačením TAB prepnete zaostrenie a otočením gombíka vyberiete prvý riadok.
5) Stlačením ENTER vyberte DATA v prvom riadku a zobrazí sa červené pozadie.
6) Zadajte číslice 0 až 9 a ESC.
7) Po úprave VON ako 10V stlačte ENTER. Potom sa na obrazovke zobrazí 10 000 a pozadie sa zmení na modré.
8) Opakujte vyššie uvedené kroky a nastavte 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W a 10W.
9) Dlhým stlačením ENTER upravené údaje uložíte.
10) Stlačte (F3) OCP/CALL.
11) Zavolajte stlačením ENTER.
12) Zapnút'/vypnút'.

9. Režim WAVE

9.1. Meranie VLNY

2) Stlačením tlačidla WAVE zobrazíte stípec merania.
3) Zmerajte časový rozsah. Stlačte tlačidlo alebo4 vyberte l'avý alebo pravý merací stípec a otáčaním gombíka sa posúvajte doľava alebo doprava, aby ste zobrazili rozdiel medzi dvoma meracími čiarami.
4) Zmerajte zápornú hodnotu napätia alebo prúdu. Stlačte T alebovyberte horný alebo dolný merací stípec a otáčaním gombíka sa posúvajte nahor alebo nadol pre zobrazenie amplitúdy aktuálneho meraného stípca.
5) Upravte hodnotu stupnice prúdu. Dlhým stlačením a otočením gombíka nastavte vel'kost.
6) Upravte hodnotu napätia na stupnici. Dlhým stlačením a otočením gombíka nastavte vel'kosť.
7) Upravte časovú hodnotu vzorkovania. Stlačte ENTER a otáčaním gombíka upravte veľkost.
8) Ked' sa vlna zastaví, stlačte STOP.

Ako príklad si vezmite meranie v režime DYN CC.

Po úprave údajov DYN CC je A SLOPE 0,012 A/μS, B SLOPE je 0,08 A/μS, A je 0,2 A, B je 1 A, frekvencia je 20 Hz, pracovný cyklus je 40 %, ako je znázornené na Obr. 9.1 . Meranie tvaru vlny nájdete na obr. 9.2.

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Obrázok 9.1

Obrázok 9.2 Meranie priebehu

10. Nastavenie funkcie parametra

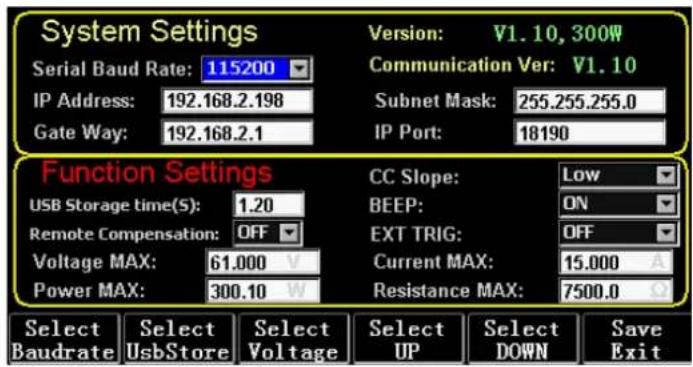

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Function Settings USB Storage time(S): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 Select Select Select Select Select Select Save Baudrate UsbStore Voltage UP DOWN Exit

Vyberte prenosovú rýchlost' (F1)	Vyberte parameter prenosovej rýchlosti
Vyberte UsbStore (F2)	Prepnutím zamerania vyberte obchod USB
Vyberte napätie (F3)	Prepnite maximálne nastavenie zaostrovacieho napätia
Vyberte HORE (F4)	Prepnite zaostrenie nahor
Vyberte DOLE (Fs)	Prepnite zaostrenie nadol
Uložit' Koniec (F6)	Uložit' a ukončit'

10.1. Nastavenie komunikačného rozhrania

1) Nastavenie sériovej prenosovej rýchlosti

Zvol'te TAB alebo (F1) SelBaudrate pre otáčanie gombíka

(1) Nastavenie IP adresy

ESC na klávesnici je kláves mazania a číslice 0 až 9 slúžia na zadávanie čísel.

ESC na klávesnici je kláves mazania a číslice 0 až 9 slúžia na zadávanie čísel. Maximálne číslo portu je 65535 a minimálne číslo portu je 1000. Hodnota 18191 sa nedá nastavit.

10.2. Nastavenie rýchlos☐ sklonu CC

Stlačením klávesu TAB prepnete na Sel UsbStore. ESC je kláves na vymazanie a číslice 0 až 9 slúžia na zadávanie čísel. Minimálny čas uloženia môže byť len 0,05 S a maximálny čas uloženia je 9999 S;

10.4. Nastavenie bzučiaka

10.5. Nastavenie kompenzácie na dial'ku

Stlačením klávesu TAB prepnite na Remote Comp, vyberte ON a pripojte výstupný koniec testovaného objektu ku snímaču terminálu (+) alebo snímaču (-) na prednom paneli (táto funkcia sa počas výpadku neuloží, inak sa je zatvorená).

10.6. Nastavenie externého spúštania

Zapnutie: dial'kový vypínač (funkcia ON/OFF na prednom paneli nebude fungovať, ked' táto funkcia funguje).

10.7. Nastavenie maximálnych hodnôt

1) Maximálne napätie

Stlačením TAB prepnete na Napätie. ESC je kláves na vymazanie a číslice 0 až 9 slúžia na zadávanie čísel. Maximálne napätie je 150V.

2) Maximálny prúd

Stlačením TAB prepnete na Aktuálny. ESC je kláves na vymazanie a číslice 0 až 9 slúžia na zadávanie čísel. Maximálny prúd je 40A.

3) Maximálny výkon

Stlačením TAB prepnite na Napájanie. ESC je kláves na vymazanie a číslice 0 až 9 slúžia na zadávanie čísel. Maximálny výkon závisí od modelu.

4) Maximálny odpor

Stlačením TAB prepnete na Odpor. ESC je kláves na vymazanie a číslice 0 až 9 slúžia na zadávanie čísel. Maximálny odpor je 7500R.

Poznámka: 18V a nižšie je nastavené ako rozsah nízkeho napätia (0 až 18V) a vyššie

1. 4V je nastavený ako rozsah vysokého napätia (0 až 150V).

3A a nižšie je nastavený ako rozsah nízkeho prúdu (0 až 3A) a nad 3. 1A je nastavený ako rozsah vysokého prúdu (0 až 40A).

Hodnota alarmu OVP: je (19,4V) v dolnom rozsahu a (155V) v hornom rozsahu. Hodnota alarmu OCP: je to 105 % nastavenej aktuálnej hodnoty. Napríklad, ak je prúd nastavený na 5A, hodnota alarmu je 5,25A.

Hodnota alarmu OPP: je to 105 % nastavenej hodnoty výkonu. Napríklad, ak je hodnota výkonu nastavená na 100 W, hodnota alarmu je 105 W.

Hodnota alarmu OTP: ak je teplota vyššia ako 850, spustí sa alarm a záťaž sa uzavrie.

10.8. Nastavenie RTC

Obrázok 10.2 Dátum RTC

Stlačením ← alebo → presuňte zaostrenie a otáčaním gombíka vykonajte úpravu. Po úprave dlho stlačte ENTER alebo číslicu 7 pre uloženie a stlačte ESC pre ukončenie.

10.9. Nastavenie podsvietenia

Po dlhom stlačení číslice 8 sa na obrazovke zobrazí indikátor priebehu, ako je znázornené na obr. 10.3.

Obrázok 10.3 Podsvietenie

10.10. 0 kalibračná funkcia

Ak zariadenie nebolo kalibrované dlhší čas alebo je teplota vysoká alebo nízka, údaje sa nevráta na nulu a je možné vykonat' funkciu 0-kalibrácie.

Po vstupe na domovskú stránku zatvorte zát'až, odpojte externú testovaciu linku a dlho stlačte číslicu 0 na viac ako 3 sekundy pre kalibráciu napáa a prúdu na 0. A funkcia 0-kalibrácie zmizne, keď sa zát'až rešartuje, a 0-kalibrácia znova v prípade potreby.

11. U Funkcia importu a exportu flash disku

Uložte údaje o napál a prúde v reálnom čase a exportujte zoznam údajov cez U flash disk. Ako je znázornené na obr. 11.1, strom USB [0] vl'avo ukazuje, že zoznam súborov obsahuje údaje v prijatel'nom formáte načítané na U flash disku. A horná časť vpravo je možnosť importu zát'aže z U flash disku a spodná časť je dátová možnosť exportu zát'aže na U flash disk.

Stlačením klávesu TAB vyberte ovládací prvok. Stlačte tlačidlo pre posunulle zaostrenia dol'ava alebo doprava. Stlačením F4 (Načítat' CSV) importujte súbor z USB flash disku a uložte CSV (F5), aby ste exportovali súbor CSV na USB flash disk. Funkčné klávesy sú zobrazené na obrázku 11.2 nižšie:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST 1_set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start Stop USB SaveData SaveData Discon. LOAD CSV SAVE CSV HOME

Obrázok 11.1 Rozhranie úložiska USB Flash disku

Spustit’ ukladanie údajov (F1)	Vytvorte súbor CSV s dátumom ako názvom
Zastavit’ ukladanie údajov (F2)	Zastavte zapisovanie súborov
USB odpojenie (F3)	Odpojte USB
Načítat’ CSV (F4)	Importujte súbory z USB flash disku
Uložit’ CSV (F5)	Exportovat’ súbor CSV
Domovská stránka (F6)	Domovská stránka

Obrázok 11.2

11.1. Importujte a uložte LIST

Vezmite si tabul'ku, že údaje skupiny BAT 1 sa exportujú ako príklad.

Obrázok 11.3 DYN_PL_Set.csv

4) Stlačením TAB prepnite na LOAD, nastavte do režimu DYN a otočte gombík do polohy PL.
5) Zobrazte strom súborov vl'avo a otáčaním gombíka vyberte súbor DYN_PL Set.CSV, ktorý chcete importovat'.
6) Po stlačení (F4) NAČÍTAŤ CSV sa zobrazí výzva na úspešný import.

11.2. U Flash Disk Ukladanie dát v reálnom čase záťažového testu

Ak sú dáta testov v reálnom čase uložené na U flash disku, objem dát má uložit údaje o napätí a prúde 5-krát za sekundu.

Prevádzkové postupy sú nasledovné:

1) Stlačte F6 (Config), pomocou Tab prepnite zameranie na USB Store (obr. 10.1 Nastavenie parametrov).

2) Existujú 2 spôsoby, ako otvorit súbor uložených údajov.

<1> Zapnite alebo vypnite ukladanie dát v rozhraní ponuky: vstúpte na stránku U flash disk (obr. 11.1 Rozhranie úložiska USB Flash disku). Začnite stlačením (F1) „Spustiť ukladanie údajov“, potom bude v hornom stavovom riadku blikať šípka nadol, čo znamená, že údaje sa práve ukladajú.

Ak chcete zastaviť zápis, znova vstúpte na stránku USB flash disku a stlačte (F2) „Stop Save Data“. A horná šípka zmizne.

<2> Klávesová skratka na otvorenie alebo zatvorenie operácie: v stave vloženia U flash disku dlhým stlačením číselného tlačidla 9 spustíte ukladanie U flash disku a opätovným dlhým stlačením číselného tlačidla 9 zastavíte ukladanie.

Pozri Obr. 11.4 Ikona zápisu údajov

Obr. 11.4 Ikona zápisu údajov

Schéma externých rozhraní

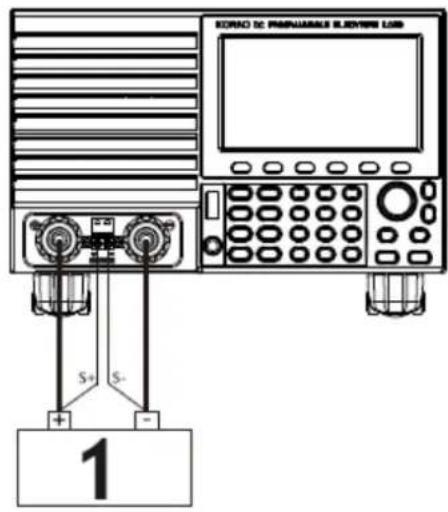

Výstupná kompenzácia.

2 – Ovládanie externého spúšťača

• Pred čistením alebo odložením zariadenia ho vždy odpojte od elektrickej siete.
- Na čistenie povrchu používajte len nekorozívne čistiace prostriedky.
- Po vyčistení zariadenia je potrebné všetky časti pred d'alším použitím úplne vysušit.
- Prístroj skladujte na suchom a chladnom mieste, bez prístupu vlhkosti a priameho slnečného žiarenia.
• Zariadenie nestriekajte prúdom vody ani ho do nej neponárajte.
- Nedovol'te, aby sa do zariadenia dostala voda cez otvory v jeho plásti.

• Vyčistite vetracie otvory pomocou kefy a stlačeného vzduchu.
• Zariadenie sa musí pravidelne kontrolovať, aby sa overila jeho technická efektívnosť a zistilo sa prípadné poškodenie.
  • Na čistenie používajte mäkkú handričku.
• Na čistenie nepoužívajte ostré a/alebo kovové predmety (napr. drôtenú kefu alebo kovovú špachtľu), pretože môžu poškodit povrchový materiál spotrebiča.
• Zariadenie nečistite kyslou látkou, prostriedkami na lekárske účely, riedidlami, palivom, olejmi alebo inými chemickými látkami, pretože by mohlo dôjst k jeho poškodeniu.

LIKVIDÁCIA POUŽITÝCH ZARIADENÍ:

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia. Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
