РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S-LS-119 Stamos

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е perfектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Спецификации

Забележка: Спецификациите по-долу са тествани при температура 25°C+ -5°C и загряване за 20 минути.

Име на продукта: DC Electronic LoadИме на модела: S-LS-119
Входящ рейтинг	МощностНапрежениеТекущ	1500W0-150V0-40A
CC режим	Обхват	0-3A	0-40A
	Резолюция	0,1mA	1mA
	точност	± (0,05% от комплекта + 0,045% отстъпка)
CV режим	Обхват	0-50V	0-150V
	Резолюция	0,1mV	1mV
	точност	± (0,05% от комплекта + 0,025% откл.)
CR режим	Обхват	0,05Ω – 7,5KΩ
	Резолюция	16 бита
	точност	± (0,05% от комплекта + 0,025% откл.)
CW режим	Обхват	1500 W
	Резолюция	0,01W
	точност	± (0,1% от комплекта + 0,1% откл.)
Наклон	Обхват	0-3A	0-40A
	Покачване	0,0001-0,3A/μs	0,001-2A/μs
	Фалинг	0,0001-0,3A/μs	0,001-2A/μs
Напрежениезмерване	Обхват	0-18V	0-150V
	Резолюция	0,1mV	1mV
	точност	± (0,03% отместване + 0,025% откл.s)
Текущоизмерване	Обхват	0-3A	0-40A
	Резолюция	0,1mA	1mA
	точност	± (0,05% от комплекта + 0,045% откл.)
Измерване намощността	Обхват	1500W
	Резолюция	0,01W
	точност	± (0,1% от комплекта + 0,1% откл.)
Защита от пренапрежение		1550W
Защита от свръхток		42A
Защита от пренапрежение		155V
Защита от прегряване		85°C
Входен импеданс		150KΩ
Тегло		14.85 кг
Размери (Ш*Д*В)		47 x 38 x 15 см

STATIC(F1)	Въведете статичен CC, CV, CW, CR или SHORT

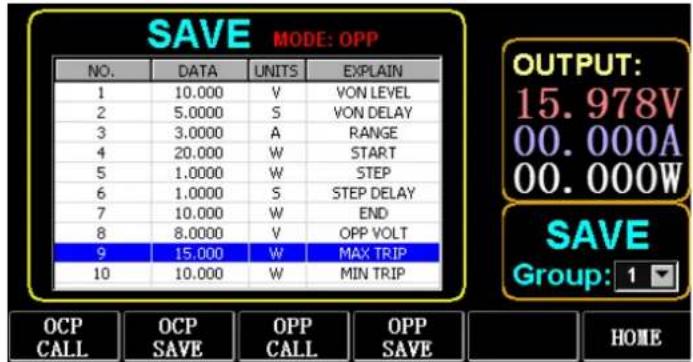

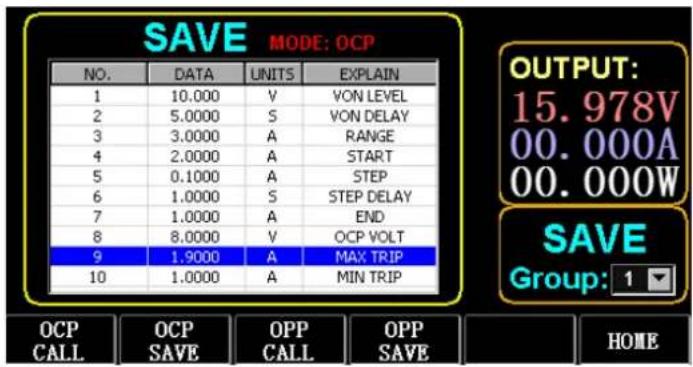

OCP/OPP(F2)	таблици за извикване OCP и OPP
BATTERY(F3)	Режим на измерване на батерията: VI крива

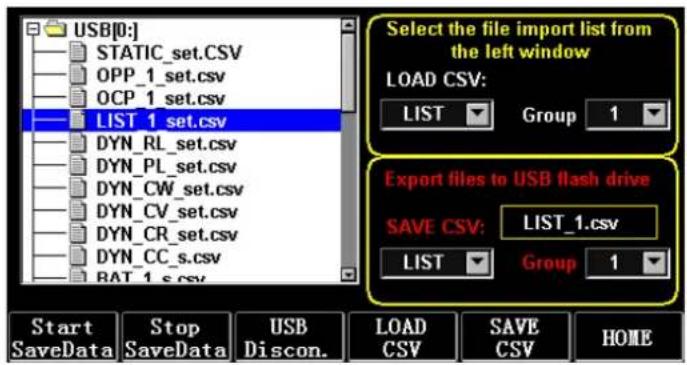

USB(F4)	Панелът ще покаже логото на USB след поставяне на U дипоказва празно, когато не е поставен. Запазване на данни на U диск импортиране и експортиране на СПИСЪК на U диск.
DYNAMIC(F5)	Динамичен CC, CV, CW, CR, RL или PL

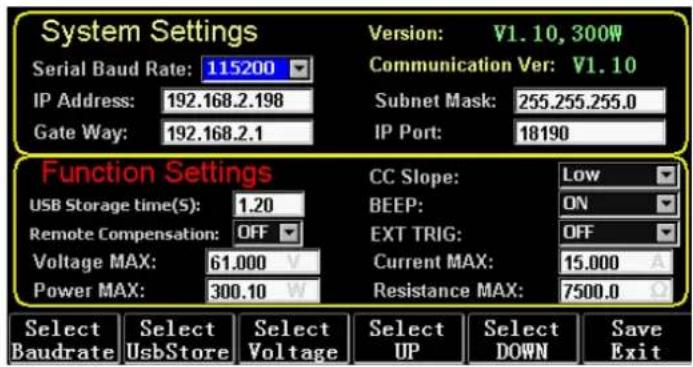

CONFIG(F6)	Настройки на параметрите

1.2. Функция на клавиатурата

ESC	ключ за излизане и изтриване
F1 to F6	Функционални клавиши
TAB	Промяна на фокуса
STOP	1. Пауза по време на показване на формата на вълната
	2. Натиснете продължително, за да направите екранна снимка
LOCK	Натиснете продължително, за да заключите клавиатурата, и натиснете дълго отново, за да я отключите
CC	1. Натиснете кратко, за да влезете в режим CC
	2. Натиснете продължително КРАТКО
CV	Влезте в режим CV
CW	Влезте в CW режим
CR	Влезте в режим CR
0 to 9	1. Натиснете кратко цифровите клавиши
	2. Натиснете продължително цифри от 1 до 6, за да извикате статични единици за съхранение от 1 до 6

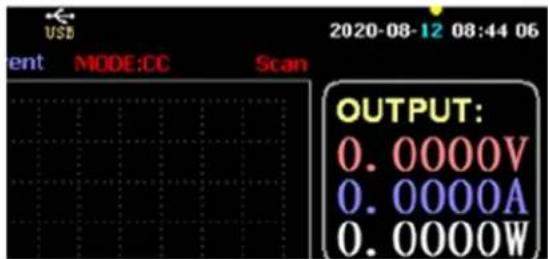

	3. Натиснете продължително 7, за да зададете RTC, и натиснете дълго отново, за да запазите и излезете

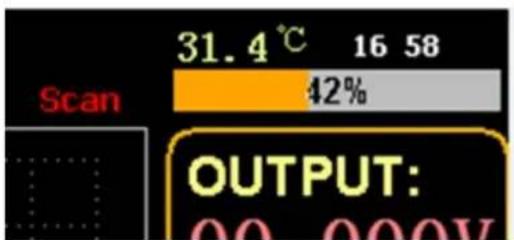

	4. Натиснете дълго 8 set LCD backlight и натиснете дълго отново, за да запазите и излезете
	5. Натиснете продължително 9, за да активирате USB паметта, и натиснете дълго отново, за да изключите паметта
	6. В основния интерфейс натиснете дълго цифровата 0 за повече от 3 секунди, за да калибрирате 0

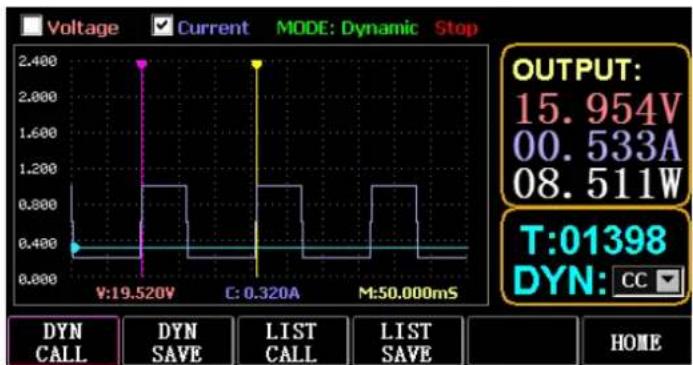

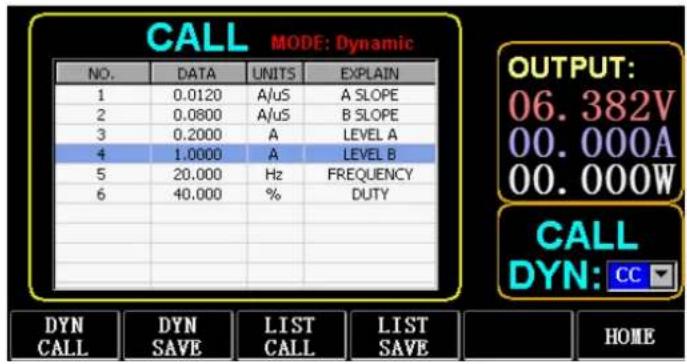

WAVE	Натиснете TAB, за да изберете напрежение или ток, и натиснете WAVE, за да се покажат 4 измервателни линии, сред които 2 вертикални линии измерват времето, а 2 хоризонтални линии измерват съответно напрежението и амплитудата на тока.
	1. Натиснете кратко 6 (ляв клавиш), за да изберете вертикалната линия отляво
	2. Кратко натискане4 (десен клавиш), за да изберете вертикалната линия отдясно, и натиснете продължително след STOP, за да преместите формата на вълната надясно
	3. Кратко натискане(клавиш нагоре), за да изберете измерената амплитуда на напрежението, и натиснете продължително, за да промените стойността на скалата на напрежението
	4. Кратко натискане(клавиш надолу), за да изберете измерената амплитуда на тока, и натиснете продължително, за да промените текущата стойност на скалата
	5. Въведете, за да регулирате стойността на времето за вземане на проби
ON	Включете и изключете
Enter	1. Натиснете кратко, за да влезете
	2. Натиснете продължително, за да запазите
Note:	Времето за дълго натискане е около 1,5 s

2. Статичен режим

2.1. Статичен СС

В режим на постоянен ток, товарът консумира постоянен ток, независимо дали входното напрежение се променя.

Операции:

1) Натиснете СС или екранния бутон F1 на клавиатурата.
2) Въведете стойност от 0 до 9 от цифровата клавиатура.
3) Натиснете 6 и 4, за да преместите курсора, и натиснете Т и копчето, за да регулирате съответната стойност.
4) Натиснете ENTER, за да включите/изключите.

2.2. Статично CV

В режим на постоянно напрежение товарът поддържа тестваното устройство при зададеното напрежение, независимо дали входният ток е променен.

Операции: същите като по-горе.

2.3. Статично CW

В режим на постоянно напрежение товарът поддържа тестваното устройство при зададената мощност, независимо дали се променят входното напрежение и ток. Операции: същите като по-горе.

2.4. Статичен CR

В режим на постоянно съпротивление, товарът поддържа тестваното устройство при зададеното съпротивление, независимо дали входното напрежение и ток са променени.

Операции: същите като по-горе

2.5. Функция SHORT

В режим КЪСО товарът се извежда при максимален ток. Операции:

Натиснете дълго CC, за да се покаже MODE: SHORT на интерфейса и натиснете CC, CV, CW или CW, за да излезете.

2.6. Обадете се на статично хранилище

Товарът може да съхранява и извиква 100 групи статични зададени стойности.

1) Операция за съхранение
(1) Натиснете CAL/SAVE, за да превключите състоянието на SAVE.
(2) Въведете цифров клавиш, за да индексирате ред в списъка, натиснете TAB, за да го изберете, и натиснете ENTER, за да влезете в режим на редактиране. Редактирайте, за да покажете червен фон, и натиснете 6 и 4, за да изберете.
(3) Редактиране на РЕЖИМ. Натиснете CC, CV, CW или CR на клавиатурата, за да промените.
(4) Редактиране на данни. Натиснете 0 до 9 и ESC на клавиатурата, за да промените.
(5) След промяната натиснете ENTER и продължително натиснете ENTER отново, за да запазите данните.

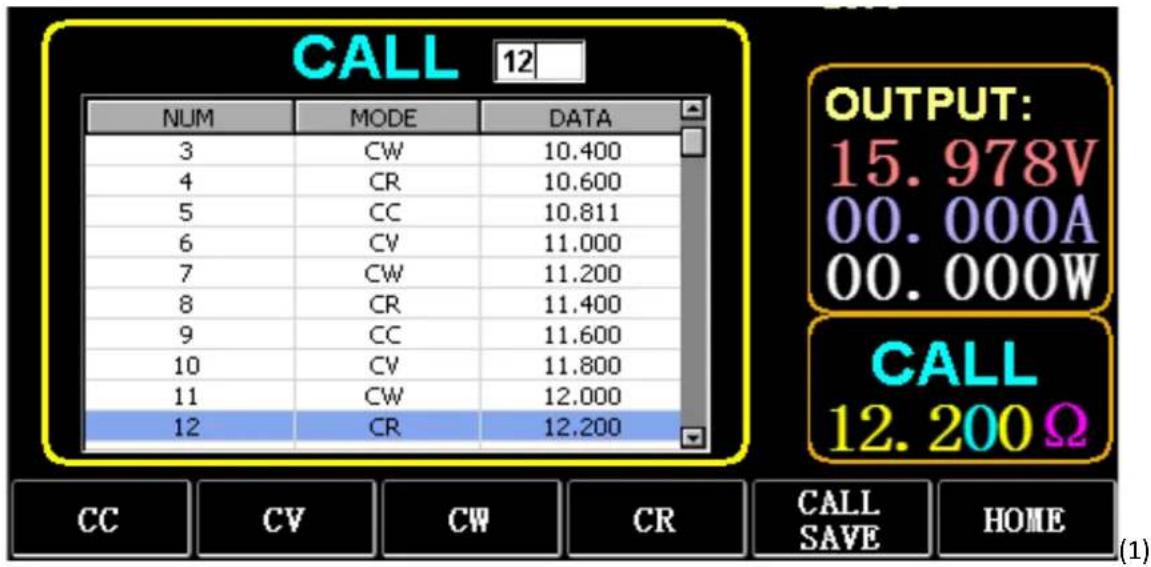

2) Операция за повикване
(1) Натиснете CALL/SAVE, за да превключите на CALL.
(2) Въведете цифров клавиш, за да индексирате ред или натиснете ТАВ, за да превключите списъка, изберете го с копчето и натиснете ENTER.
3) M1 до M6 бързо повикване

Натиснете продължително цифри от 1 до 6, за да извикате М1 до М6.

В динамичен режим товарът постоянно превключва между 2 различни стойности А и В.

3.1. Динамичен СС

За изход се използват два различни тока с различни работни цикли при определена честота.

Вземете наклона на тока А от 0,001 А/μS, наклона на промяна на тока В от 0,002 А/ μS, текущата стойност А от 1 А, текущата стойност В от 2 А, честотата на цикъла от 1 НZ и работния цикъл от 40% като пример.

Операции:

Изберете (F5) Dynamic, за да влезете в интерфейса, както е показано на Фиг. 3.1.

1) Натиснете (F1) DYN/CALL, натиснете TAB, за да изберете падащото поле на CALLDYN и завъртете копчето на CC.
2) Натиснете (F2) DYN/SAVE, за да изведете SAVE на екрана.
3) Натиснете ТАВ, за да превключите фокуса. Копчето избира първия ред.
4) Натиснете ENTER, за да изберете червения фон.
5) Въведете цифри от 0 до 9 и ESC.
6) След като редактирате като 0,001, натиснете ENTER. След това на екрана ще се покаже 0,0010, а фонът ще стане син.
7) Повторете горните стъпки, за да зададете съответно 0,002A/μS, 1A, 2A, 1HZ и 40%.
8) Натиснете дълго ENTER, за да запазите редактираните данни.
9) Натиснете програмируемия бутон (F1) DYN/CALL, за да се покаже CALL.
10) Натиснете ENTER за повикване.
11) Включване/изключване.

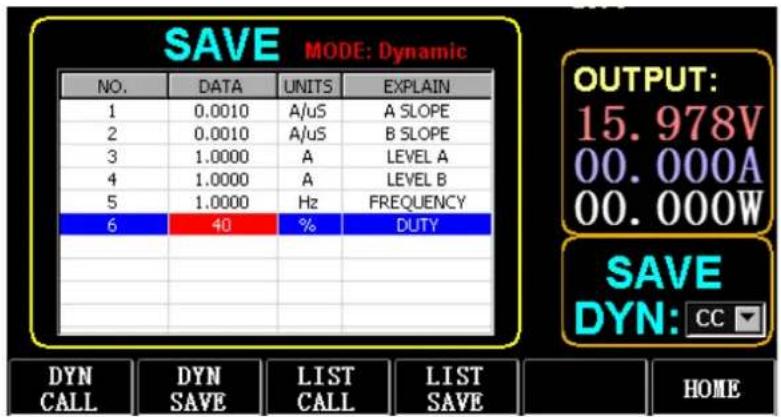

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE LIST SAVE HOME OUTPUT: 15.978V 00.000A 00.000W SAVE DYN: CC

Фигура 3.1 DYN CC

Забележка:

Задайте наклона и текущата стойност да зависят от диапазона. Максималният наклон на малкия обхват е 0,24A/μS, максимальният ток може да бъде настроен на 3A, максимальният наклон на големия обхват е 3,2A/μS, а максимальният ток може да бъде настроен на 40A.

Максималната честота може да бъде зададена на 40 000 Hz. Когато честотата е настроена на 40 000 Hz, максимальният работен цикъл е 50%.

Обърнете се към раздел „Зареждане на максимальна настройка“ за текущата максимальна настройка.

3.2. Динамично CV

Използва се за изход с различни работни цикли при две различни напрежения при определена честота.

Вземете за пример напрежение А от 1V, напрежение В от 2V, честота на цикъла от 1HZ и работен цикъл от 40%.

Операции:

1) Натиснете (F1) DYN/CALL, TAB, за да изберете DYN/CALL и завъртете копчето на CV.
2) Натиснете (F2) DYN/SAVE, за да изведете SAVE на екрана.
3) Натиснете ТАВ, за да превключите фокуса и завъртете копчето, за да изберете първия ред.
4) Натиснете ENTER, за да изберете червения фон.
5) Въведете цифри от 0 до 9 и ESC.
6) След като редактирате като 1.0001, натиснете ENTER. След това на екрана ще се покаже 1.0000, а фонът ще стане син.
7) Повторете горните стъпки, за да зададете съответно 2V, 1HZ и 40%.
8) Натиснете дълго ENTER, за да запазите редактираните данни.
9) Натиснете (F1) DYN/CALL, за да се покаже CALL.

10) Натиснете ENTER, за да извикате DYN CV.
11) Включване/изключване.

3.3. Динамичен CW

Операцията е същата като по-горе.

3.4. Динамичен CR

Операцията е същата като по-горе.

3.5. Динамичен PL

В началото е зададена стойност А. Всеки път, когато се получи сигнал за задействане, товарът се превключва на стойност В и отново се превключва на стойност А след поддържане на зададеното време.

Следното взема за пример наклона на тока А от 0,001 А/μS, наклона на тока В от 0,002 А/ μS, текущата стойност А от 1 А, текущата стойност В от 2 А и продължителността В от 1 s.

Операции:

1) Натиснете (F1) DYN/CALL, натиснете TAB, за да изберете CALLYN, и завъртете копчето на PL.
2) Натиснете (F2) DYN/SAVE, за да изведете SAVE на екрана.
3) Натиснете ТАВ, за да превключите фокуса и завъртете копчето, за да изберете първия ред.
4) Натиснете ENTER, за да изберете червения фон.
5) Въведете цифри от 0 до 9 и ESC.
6) След като редактирате като 0,001, натиснете ENTER. След това на екрана ще се покаже 0,0010, а фонът ще стане син.
7) Повторете горните стъпки, за да зададете съответно 0,002A/μS, 1A, 2A и 1S.
8) Натиснете дълго ENTER, за да запазите редактираните данни.
9) Натиснете програмируемия бутон (F1) DYN/CALL, за да се покаже CALL.
10) Натиснете ENTER, за да извикате DYN RL.
11) Включване/изключване.
12) Задействайте стойността В всеки път, когато натиснете ENTER.

3.6. Динамичен RL

Всеки път, когато се получи тригерен сигнал, товарът се превключва напред и назад между стойността А и стойността В.

Вземете за пример наклона на тока А от 0,001 А/ μS, наклона на тока В от 0,002 А/ μS, текущата стойност А от 1 А и текущата стойност В от 2 А.

Операции:

1) Натиснете (F1) DYN/CALL, натиснете TAB, за да изберете DYN/CALL и завъртете копчето на RL.
2) Натиснете (F2) DYN/SAVE, за да изведете SAVE на екрана.
3) Натиснете ТАВ, за да превключите фокуса и завъртете копчето, за да изберете първия ред.
4) Натиснете ENTER, за да изберете червения фон.
5) Въведете цифри от 0 до 9 и ESC.
6) След като редактирате като 0,001, натиснете ENTER. След това на екрана ще се покаже 0,0010, а фонът ще стане син.
7) Повторете горните стъпки, за да зададете съответно 0,002 A/ μS, 1 A и 2 A.
8) Натиснете дълго ENTER, за да запазите редактираните данни.
9) Натиснете програмируемия бутон (F1) DYN/CALL, за да се покаже CALL.
10) Натиснете ENTER, за да извикате DYN RL.
11) Включване/изключване.
12) Задействайте стойността В всеки път, когато натиснете ENTER.

4. Режим на последователна работа

Могат да бъдат съхранени максимум 7 групи, всяка група може да зададе до 84 динамично променящи се тока, след което зададените токове могат да се превключват последователно. Вземете настройките, съхранени в Група 1, максимальния ток от 3А и броя на тока на динамична промяна от 3;, първият динамичен ток от 1А, скоростта на промяна от 0,001А/μS и продължителността от 1s; вторият динамичен ток от 2А, скоростта на промяна от 0,002А/μS и продължителността на 2S; третият динамичен ток от 3А, скоростта на промяна от 0,003А/μS и продължителността от 3s; броят на повторните операции от 5 като пример. Както е показано на фиг. 4.1 Списък. Операции:

1) Натиснете (F3) LIST/CALL натиснете TAB, за да изберете GROUP и завъртете копчето до Group 1.
2) Натиснете (F4) СПИСЪК/ЗАПАЗВАНЕ, за да се покаже ЗАПАЗИ в СПИСЪКА.
3) Натиснете TAB, за да превключите фокуса, изберете RANGE и редактирайте максимальната стойност от 3А чрез цифрови 0 до 9 и ESC.
4) Натиснете ТАВ, за да изберете CYCLE. Броят на редактиращите цикли е 5.
5) Натиснете TAB до първия ред на LIST и натиснете ENTER. В този момент фонът става червен.

Редактирайте стойността на DATA на първия елемент от 1А. След редактиране натиснете ENTER и фонът ще стане син.

Натиснете левия и десния бутон (E и 4) до втория елемент SLOPE (A/ μS), редактирайте стойността като 0,001A/ μS и натиснете ENTER и фонът ще стане син. Натиснете левия и десния бутон (6 и 4) до третия елемент TIME (S), редактирайте стойността като 1s и натиснете ENTER.

6) Повторете горните стъпки, за да започнете да настройвате втория и третия ред на таблицата.
7) Натиснете дълго ENTER, за да запазите редактираните данни.
8) Натиснете програмируемия бутон (F3) СПИСЪК/ПОВЪЖДАНЕ, за да се покаже ПОВИЖДАНЕ.
9) Натиснете ENTER, за да извикате LIST1.
10) Включване/изключване.

Забележка:

За да изтриете данни след ред 3, изберете ред 4 в режим LIST SAVE.

Натиснете ENTER, за да влезете във фона за редактиране и той ще стане червен, след което натиснете ESC, за да изтриете всички данни след ред 4. Натиснете дълго ENTER, за да запазите данните.

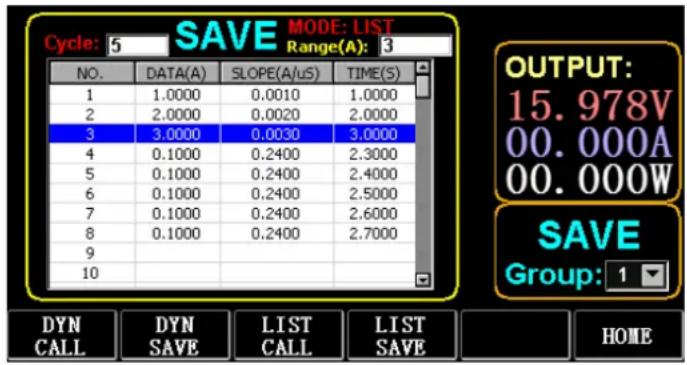

Cycle: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/uS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Фигура 4.1 Списък

5. Режим на тест на батерията

Могат да бъдат зададени максимум 7 групи тестови параметри на батерията, като батерията се тества според зададените ток, напрежение, капацитет, време и тестът се изключва автоматично, ако някое от условията е изпълнено.

5.1. Настройка на теста на батерията

Инструкции за работа: приема настройките, съхранени в група 1, диапазон на тока от 10А, ток на разреждане от 1А, напрежение на изключване на разряд от 2V, капацитет на изключване на разряд от 0,5AH и продължителност на разреждане от 200m (батерия единица време: m) като пример.

1) Натиснете (F3) Батерия на основния интерфейс, за да влезете в измерването на батерията.

2) Натиснете (F1) BATT/CALL и натиснете TAB, за да изберете CALL GROUP 1.
3) Натиснете (F2) BATT/SAVE, за да се покаже SAVE на масата.
4) Натиснете ТАВ, за да превключите фокуса и завъртете копчето, за да изберете позицията на реда, която трябва да бъде променена.
5) Натиснете ENTER, за да изберете червения фон.
6) Въведете цифри от 0 до 9 и ESC.
7) След като редактирате диапазона от 10А, натиснете ENTER. Тогава на екрана ще се покаже 10 000, а фонът ще стане син.
8) Повторете горните стъпки, за да зададете съответно 1А, 2V, 0,5АН и 200М.
9) Натиснете дълго ENTER, за да запазите редактираните данни.
10) Натиснете (F1) BATT/CALL.
11) Натиснете ENTER за повикване.
12) Включване/изключване.

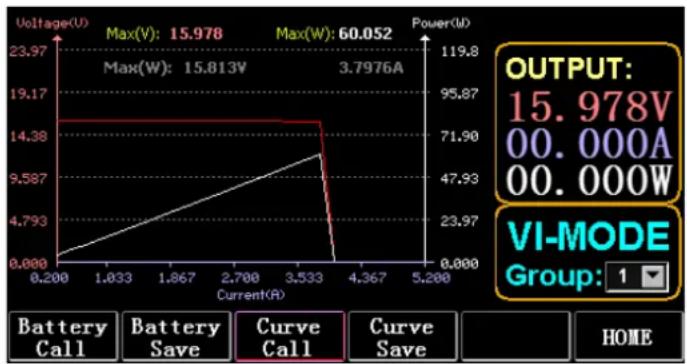

6. Режим VI Curve

Могат да бъдат зададени максимум 7 групи тестови параметри на VI според зададения максимален ток, минимален ток и стойност на стъпка.

VI крива

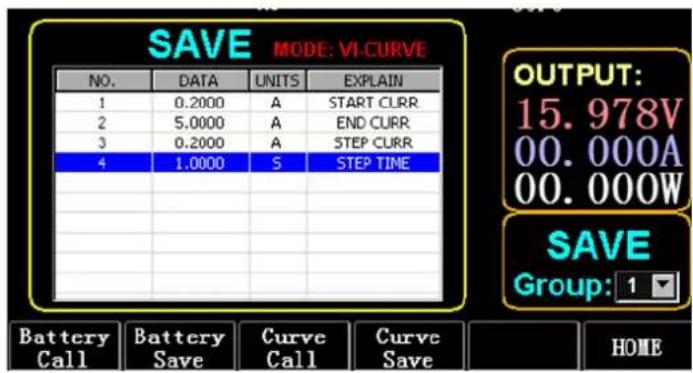

SAVE MODE: VI-Curve NO. DATA UNITS EXPLAIN 1 0.2000 A START CURR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Инструкции за работа: като пример се вземат настройките, съхранени в група 1, начален ток от 0,2 А, краен ток от 5 А, стъпков ток от 0,2 А и продължителност на стъпка от 1 s.

1) Натиснете (F3) Battery на основния интерфейс, за да влезете в VI измерване.
2) Натиснете (F3) Curve/CALL и натиснете TAB, за да изберете CALL GROUP 1
3) Натиснете (F4) Curve/SAVE, за да се покаже SAVE на масата.

4) Натиснете ТАВ, за да превключите към фокуса на таблицата и завъртете копчето, за да изберете позицията на реда, която да бъде модифицирана.
5) Натиснете ENTER, за да изберете червения фон.
6) Натиснете ENTER, за да изберете червения фон.
7) След като редактирате като 0.2, натиснете ENTER. След това на екрана ще се покаже 0,2000, а фонът ще стане син.
8) Повторете горните стъпки, за да зададете съответно 5А, 2А и 1000s.
9) Натиснете дълго ENTER, за да запазите редактираните данни.
10) Натиснете (F3) Curve/CALL.
11) Натиснете ENTER за повикване.
12) Включване/изключване.

Ефектът от операцията е показан на фиг. 6.2.

Когато напрежението достигне стойността на VON, токовият изход ще се забави за определен период от време и стойността на стъпката ще се намалява веднъж на всеки друг период от време, докато токът на прекъсване или напрежението стане по-високо от зададеното ОСР напрежение. Ако спряното напрежение е по-високо от ОСР напрежението и токът е между зададената максимальна и минимална стойност, това е PASS, в противен случай е FAULT.

Забележка: Могат да бъдат зададени най-много 7 групи ОСР тестови параметри.

Инструкции за работа: приема настройката, съхранена в група 1, VON напрежение от 10V, VON забавяне на напрежението от 5S и диапазон на тока от 3A; начален ток от 2A, всяко намаление от 0,1A и всяка намаляваща продължителност от 1s; краен ток от 1A, OCP напрежение от 8V, максимален ток от 1,9A и минимален ток от 1,1A като пример.

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Фигура 7.1 ОСР

1) Натиснете (F2) ОСР/ОРР на началната страница.
2) Натиснете (F1) OCP/CALL и TAB, за да изберете CALL GROUP 1.
3) Натиснете (F2) OCP/SAVE, за да се покаже SAVE на масата.
4) Натиснете ТАВ, за да превключите фокуса и завъртете копчето, за да изберете първия ред.
5) Натиснете ENTER, за да изберете червен фон. Въведете цифри от 0 до 9 и ESC.
6) След като редактирате VON като 10V, натиснете ENTER. След това на екрана ще се покаже 10 000, а фонът ще стане син.
7) Повторете горните стъпки, за да зададете съответно 5S, 3A, 2A, 0.1A, 1S, 1A, 8V, 1.9A и 1.1A.
8) Натиснете дълго ENTER, за да запазите редактираните данни.
9) Натиснете (F1) OCP/CALL.
10) Натиснете ENTER за повикване.
11) Включване/изключване.

8. Режим ОРР

Когато напрежението достигне стойността на VON, изходната мощност трябва да се забави за период от време и стойността на стъпката трябва да се намалява от време на време, докато мощността на прекъсване или напрежението стане по-високо от зададеното OPP напрежение. След закъснението и спирането на намаляването, ако напрежението е по-високо от напрежението на OPP, мощността между зададените максимальна и минимална стойност означава ПОЗИЦИЯ или означава ПОВРЕДА.

8.1. Функция за настройка на ОРР тест

Могат да бъдат зададени най-много 7 групи OPP тестови параметри.

Инструкции за работа: приема настройката, съхранена в група 1, VON напрежение от 10V, VON забавяне на напрежението от 5S и диапазон на тока от 3A; начална мощност от 20W, всяко

намаление от 1W и всяко намаляващо времетраене от 1s; крайна мощност от 10W, OPP напрежение от 8V, максимальна мощност от 15W и минимална мощност от 10W като пример.

SAVE MODE: OPP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 20.000 W START 5 1.0000 W STEP 6 1.0000 S STEP DELAY 7 10.000 W END 8 8.0000 V OPP VOLT 9 15.000 W MAX TRIP 10 10.000 W MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP CALL APP SAVE HOME

Фигура 8.1 OPP

1) Натиснете (F2) ОСР/ОРР на началната страница.
2) Натиснете (F3) OPP/CALL и TAB, за да изберете CALL GROUP 1.
3) Натиснете (F4) OPP/SAVE, за да се покаже SAVE на масата.
4) Натиснете ТАВ, за да превключите фокуса и завъртете копчето, за да изберете първия ред.
5) Натиснете ENTER, за да изберете ДАННИ в първия ред и да покажете червения фон.
6) Въведете цифри от 0 до 9 и ESC.
7) След като редактирате VON като 10V, натиснете ENTER. След това на екрана ще се покаже 10 000, а фонът ще стане син.
8) Повторете горните стъпки, за да зададете съответно 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W и 10W.
9) Натиснете дълго ENTER, за да запазите редактираните данни.
10) Натиснете (F3) OCP/CALL.
11) Натиснете ENTER за повикване.
12) Включване/изключване.

9. Режим WAVE

9.1. ВЪЛНОВО измерване

1) Натиснете ТАВ, за да покажете напрежение, ток и форма на вълната.
2) Натиснете WAVE, за да се покаже измервателната колона.
3) Измерете времевата скала. Натиснете или4 за да изберете лявата или дясната измервателна колона и завъртете копчето, за да се придвижите наляво или надясно за показване на разликата между двете измервателни линии.

4) Измерете отрицателната стойност на напрежението или тока. Натиснете Т или за да изберете горната или долната измервателна колона и завъртете копчето, за да се придвижите нагоре или надолу за показване на амплитудата на текущата измервателна колона.
5) Регулирайте стойността на скалата на тока. Натиснете дълго и завъртете копчето, за да регулирате размера.
6) Регулирайте стойността на скалата на напрежението. Натиснете дълго и завъртете копчето, за да регулирате размера.
7) Регулирайте времевата стойност на вземане на проби. Натиснете ENTER и завъртете копчето, за да регулирате размера.
8) Когато вълната спре, натиснете STOP.

Вземете за пример измерването на режим DYN CC.

След редактиране на данните на DYN CC, A SLOPE e 0,012 A/μS, B SLOPE e 0,08 A/μS, A e 0,2A, B e 1A, честотата е 20 HZ, работният цикъл е 40%, както е показано на Фиг. 9.1 . Моля, вижте Фиг.

9.2 за измерване на формата на вълната.

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Фигура 9.1

Фигура 9.2 Измерване на формата на вълната

1. Настройка на параметърна функция

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Function Settings USB Storage time(S): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 Select Select Select Select Select Select Save Baudrate UsbStore Voltage UP DOWN Exit

Изберете скорост на предаване (F1)	Изберете параметъра за скорост на предаване
Изберете UsbStore (F2)	Превключете фокуса, за да изберете USB магазин
Изберете напрежение (F3)	Превключете максимальната настройка на фокусното напрежение
Изберете НАГОРЕ (F4)	Превключете фокуса нагоре
Изберете НАДОЛУ (Fs)	Превключете фокуса надолу
Запазване Изход (F6)	Запазете и излезте

10.1. Настройка на комуникационен интерфейс

1) Настройка на серийна скорост на предаване

Изберете TAB или (F1) SelBaudrate, за да завъртите копчето

ESC на клавиатурата е клавишът за изтриване, а цифрите от 0 до 9 са за въвеждане на числа.

(2) Настройка на номер на порт

ESC на клавиатурата е клавишът за изтриване, а цифрите от 0 до 9 са за въвеждане на числа. Максималният номер на порт е 65535, а минималният номер на порт е 1000. Стойността 18191 не може да бъде зададена.

10.2. Настройка на скоростта на наклона на СС

Натиснете TAB, за да превключите на CC SLOPE и завъртете копчето, за да изберете LOW/HIGH.

10.3. Настройка на времето за съхранение на USB флаш диск

Натиснете TAB, за да превключите към Sel UsbStore. ESC е клавишът за изтриване, а цифрите от 0 до 9 са за въвеждане на числа. Минималното време за съхранение може да бъде само 0,05S, а максимальното време за съхранение е 9999S;

Натиснете ТАВ, за да превключите на ВЕЕР и завъртете копчето, за да изберете ON/OFF.

Натиснете TAB, за да превключите към Remote Comp, изберете ON и свържете изходния край на обекта, който ще се тества, към сензорния терминал (+) или сензора (-) на предния панел (тази функция не се запазва по време на прекъсване на тока, в противен случай е затворен).

10.6. Настройка на външно задействане

Натиснете TAB, за да превключите на EXIP TRIG и завъртете копчето, за да изберете Trig On/Switch On/OFF.

Trig On: превключвател за задействане (отворен товар след задействане)

Включване: дистанционен превключвател (функцията ON/OFF на предния панел няма да работи, когато тази функция работи).

10.7. Задаване на максимальни стойности

1) Максимално напрежение

Натиснете TAB, за да превключите на Voltage. ESC е клавишът за изтриване, а цифрите от 0 до 9 са за въвеждане на числа. Максималното напрежение е 150V.

2) Максимален ток

Натиснете TAB, за да превключите на Current. ESC е клавишът за изтриване, а цифрите от 0 до 9 са за въвеждане на числа. Максималният ток е 40А.

3) Максимална мощност

Натиснете TAB, за да превключите на Power. ESC е клавишът за изтриване, а цифрите от 0 до 9 са за въвеждане на числа. Максималната мощност зависи от модела.

4) Максимална устойчивост

Натиснете TAB, за да превключите на Resistance. ESC е клавишът за изтриване, а цифрите от 0 до 9 са за въвеждане на числа. Максималната устойчивост е 7500R.

Забележка: 18V и по-ниско е зададено да бъде диапазонът на ниско напрежение (0 до 18V) и по-висок

1. 4V е зададено да бъде обхватът на високо напрежение (0 до 150V).

ЗА и по-ниско е зададено да бъде диапазонът на нисък ток (0 до ЗА), а над 3. 1А е зададено да бъде диапазонът на висок ток (0 до 40А).

Стойност на алармата за OVP: тя е (19,4 V) при нисък диапазон и (155 V) при висок диапазон. ОСР алармена стойност: тя е 105% от зададената текуща стойност. Например, ако токът е настроен на 5А, стойността на алармата е 5,25А.

Стойност на алармата OPP: тя е 105% от зададената стойност на мощността. Например, ако стойността на мощността е зададена на 100 W, стойността на алармата е 105 W.

Стойност на ОТР аларма: ако температурата е по-висока от 850, ще бъде дадена аларма и товарът ще бъде затворен.

10.8. RTC настройка

Натиснете продължително цифрата 7 и след това датата ще се покаже на екрана, както е показано на Фиг. 10.2.

USB 2020-08-12 08:44 06 ent MODE:CC Scan OUTPUT: 0.0000V 0.0000A 0.0000W

Натиснете ← или →, за да преместите фокуса и завъртете копчето, за да направите промяна. След промяната натиснете дълго ENTER или цифрата 7, за да запазите, и натиснете ESC, за да излезете.

10.9. Настройка на фоновото осветление

След продължително натискане на цифрата 8, лентата за напредъка ще се покаже на екрана, както е показано на Фиг. 10.3.

Завъртете копчето, за да регулирате яркостта, натиснете продължително ENTER или цифрата 8, за да запазите, и натиснете ESC, за да излезете.

10.10. 0 функция за калибриране

Ако устройството не е било калибрирано дълго време или температурата е висока или ниска, данните няма да се върнат към нула и може да се изпълни функцията за 0-калибриране.

След като влезете в началната страница, затворете зареждането, изключете външната тестова линия и натиснете дълго цифровата 0 за повече от 3 секунди за 0 калибриране на напрежение и ток. И функцията за 0-калибриране ще изчезне, когато натоварването се рестартира, и 0-калибриране отново, когато е необходимо.

11. U функция за импортиране и експортиране на флаш диск

Запазете данни за напрежение и ток в реално време и експортирайте списък с данни чрез U флаш диск. Както е показано на фиг. 11.1, дървото на USB [0] вляво показва, че списъкът с файлове е приемлив формат на данни, зареден в U флаш диска. И горната част вдясно е опцията за импортиране на товара от U флаш диска, а долната част е опцията за данни за експортиране на товара към U флаш диска.

Натиснете TAB, за да изберете контролата. Натиснете◀▶▲▼ за да преместите фокуса наляво или надясно. Натиснете F4 (Зареждане на CSV), за да импортирате файла от USB флаш диска и запишете CSV (F5), за да експортирате CSV файла на USB флаш диска. И функционалните клавиши са показани на фиг. 11.2 по-долу:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST 1 set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start SaveData Stop SaveData USB Discon. LOAD CSV SAVE CSV HOME

Фигура 11.1 Интерфейс за съхранение на USB флаш диск

Стартиране на запис на данни (F1)	Създайте CSV файл с дата като име
Спиране на записването на данни (F2)	Спрете да пишете файлове
Изключване на USB (F3)	Изключете USB
Зареждане на CSV (F4)	Импортирайте файлове от USB флаш диск
Запазване на CSV (F5)	Експортиране на CSV файл
Начална страница (F6)	Начална страница

Фигура 11.2

Вземете таблицата, че данните от ВАТ група 1 се експортират като пример.

1) След като USB флаш дискът бъде поставен, USB ключът се показва на началната страница. Натиснете (F4) USB.
2) Натиснете TAB, за да превключите на SAVE, завъртете копчето, за да изберете режим ВАТ, натиснете 6 или 4 за да изберете Група и завъртете копчето на Група 1.
3) След като натиснете (F5) SAVE CSV, ще се появи съобщение, че е експортиран. Импортирайте DYN_PL_Set.csv от USB флаш диск в DYN PL.

K12		f_x
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	ASLOPE
3	2	1.248	A/uS	BSLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

4) Натиснете TAB, за да превключите на LOAD, настройте на режим DYN и завъртете копчето на PL.
5) Избройте дърво от файлове вляво и завъртете копчето, за да изберете файла DYN_PL Set.CSV, който да бъде импортиран.
6) След натискане на (F4) LOAD CSV ще бъде подканено успешно импортиране.

11.2. U флаш диск за съхранение на данни в реално време от тест за натоварване

Ако тестовите данни в реално време се записват с U флаш диск, обемът на данните трябва да записва данните за напрежението и тока 5 пъти в секунда.

Операционните процедури са както следва:

1) Натиснете F6 (Config), използвайте Tab, за да превключите фокуса върху USB Store (Фиг. 10.1 Настройка на параметър).

Използвайте ESC за изтриване, въведете цифровия клавиш 0.2, което означава да записвате 5 пъти в секунда.

2) Има 2 начина за отваряне на файла със запазени данни.

<1> Включете или изключете запазването на данни в интерфейса на менюто: влезте в страницата U флаш диск (фиг. 11.1 Интерфейс за съхранение на USB флаш диск). Натиснете (F1) „Стартиране на запис на данни“, за да започнете, след което горната лента на състоянието ще има мигаща стрелка надолу, което показва, че данните се записват в момента.

За да спрете записването, влезте отново в страницата на USB флаш диска, след което натиснете (F2) "Stop Save Data". И горната стрелка ще изчезне.

<2> Клавиш за бърз достъп за отваряне или затваряне на операцията: в състояние на поставяне на U флаш диск, натиснете продължително клавиша с цифра 9, за да започнете запазването на U флаш диска, и натиснете дълго клавиша с цифра 9 отново, за да спрете записването.

Вижте Фиг. 11.4 Икона за запис на данни

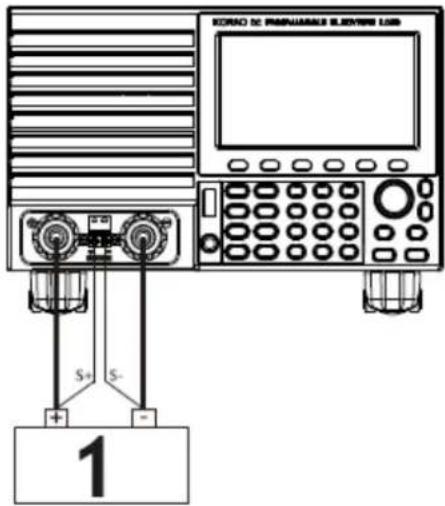

Диаграма на външните интерфейси

Компенсация на изхода.

1 – Външен ключ за управление

2 – Външен тригер контрол

12. Почистване и поддръжка

• Винаги изключвайте устройството от контакта, преди да го почистите или приберете.
• Използвайте само некорозивни почистващи препарати за почистване на повърхността.

• След почистване на устройството всички части трябва да бъдат напълно изсушени, преди да го използвате отново.

• Съхранявайте уреда на сухо и хладно място, без влага и пряка слънчева светлина.

• Не пръскайте устройството с водна струя и не го потапяйте във вода.
• Не позволявайте вода да попадне вътре в устройството през вентилационните отвори в корпуса на устройството.
• Почистете вентилационните отвори с четка и сгъстен въздух.
• Устройството трябва да се проверява редовно, за да се провери техническата му изправност и да се открият повреди.
• Използвайте мека кърпа за почистване.
• Не използвайте остри и/или метални предмети за почистване (напр. телена четка или метална шпатула), защото те могат да повредят повърхностния материал на уреда.
• Не почиствайте устройството с киселинни вещества, средства за медицински цели, разредители, гориво, масла или други химически вещества, защото това може да повреди устройството.

ИЗХВЪРЛЯНЕ НА ИЗПОЛЗВАНИ УСТРОЙСТВА:

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събiranе на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда. Свържете се с местните власти за информация относно местното съоръжение за рециклиране.
