Specifikace

Poznámka: Níže uvedené specifikace jsou testovány za podmínek teploty 25°C ± 5°C a zahřívání po dobu 20 minut.

Název produktu: DC Electronic LoadNázev modelu: S-LS-119
Vstupníhodnocení	Napájení zařízení	1500W
	Napětí	0-150V
	Proud	0-40A
Režim CC	Rozsah	0-3A	0-40A
	Rozlišení	0,1 mA	1 mA
	Přesnost	± (0,05 % ze sady + 0,045 % sleva)
Režim CV	Rozsah	0-50V	0-150V
	Rozlišení	0,1 mV	1 mV
	Přesnost	± (0,05 % ze sady + 0,025 % sleva.s)
Režim CR	Rozsah	0,05Ω - 7,5KΩ
	Rozlišení	16 bit
	Přesnost	± (0,05 % ze sady + 0,025 % sleva.s)
Režim CW	Rozsah	1500 W
	Rozlišení	0,01 W
	Přesnost	± (0,1 % ze sady + 0,1 % sleva. s)
Sklon	Rozsah	0-3A	0-40A
	Povstání	0,0001-0,3A/μs	0,001-2A/μs
	Padající	0,0001-0,3A/μs	0,001-2A/μs
Napětíměření	Rozsah	0-18V	0-150V
	Rozlišení	0,1 mV	1 mV
	Přesnost	± (0,03 % offset + 0,025 % off.s)
Měření proudu	Rozsah	0-3A	0-40A
	Rozlišení	0,1 mA	1 mA
	Přesnost	± (0,05 % ze sady + 0,045 % sleva.s)
Měření výkonu	Rozsah	1500W
	Rozlišení	0,01 W
	Přesnost	± (0,1 % ze sady + 0,1 % sleva. s)
Ochrana proti přepětí		1550W
Ochrana proti nadměrnému proudu		42A
Ochrana proti přepětí		155V
Ochrana proti přehřátí		85 °C
Vstupní impedance		150 kΩ
Hmotnost		14,85 kg
Rozměry (Š*H*V)		Rozměry 47 x 38 x 15 cm

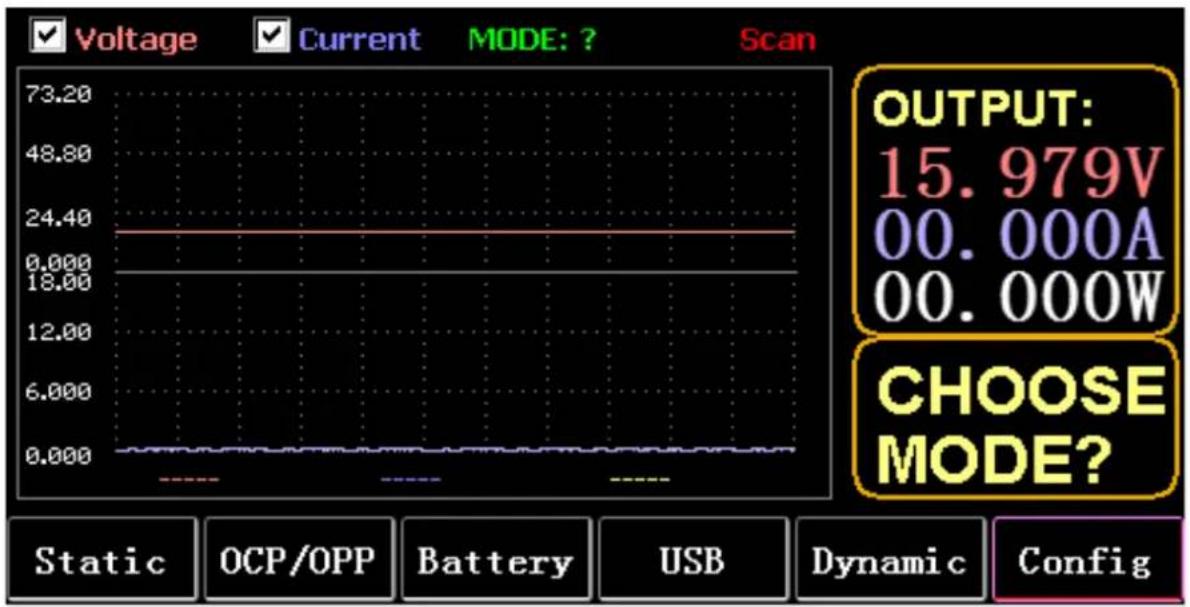

1. Hlavní rozhraní

1.1. Tlačítka nabídky

STATIC(F1)	Zadejte statické CC, CV, CW, CR nebo SHORT
OCP/OPP(F2)	volací tabulky OCP a OPP
BATTERY(F3)	Režim měření baterie: VI křivka

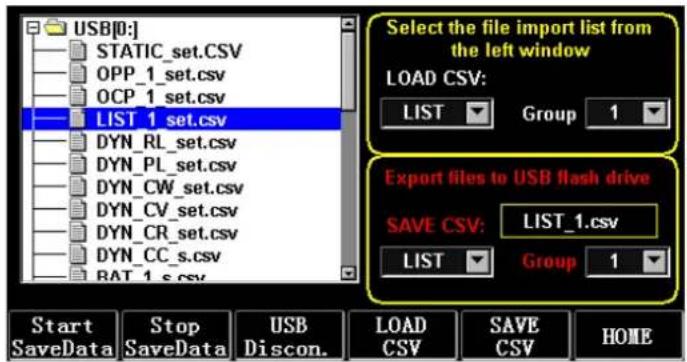

USB(F4)	Po vložení disku U se na panelu zobrazí logo USB a pokud není vložen, zobrazí se prázdné. Uložte data na disk U, importujte a exportujte SEZNAM na disk U.
DYNAMIC(F5)	Dynamické CC, CV, CW, CR, RL nebo PL
CONFIG(F6)	Nastavení parametrů

1.2. Funkce klávesnice

ESC	klíč pro únik a smazání
F1 to F6	Funkční klávesy
TAB	Změňte zaměření
STOP	1. Pauza během zobrazení průběhu
	2. Dlouhým stisknutím pořídíte snímek obrazovky
LOCK	Dlouhým stisknutím klávesnici uzamknete a dalším dlouhým stisknutím ji odemknete
CC	1. Krátkým stisknutím vstoupíte do režimu CC
	2. Dlouze stiskněte SHORT
CV	Vstupte do režimu CV
CW	Vstupte do režimu CW
CR	Vstupte do režimu CR
0 to 9	1. Krátce stiskněte číselné klávesy2. Dlouhým stisknutím číslic 1 až 6 vyvolejte statické úložné jednotky 1 až 6

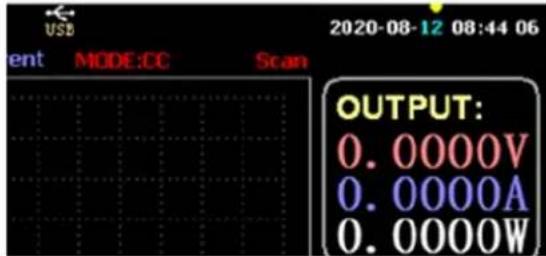

	3. Dlouhým stisknutím 7 nastavíte RTC a dalším dlouhým stisknutím uložíte a ukončíte
	4. Dlouhým stisknutím 8 nastavte podsvícení LCD a dalším dlouhým stisknutím uložíte a ukončíte
	5. Dlouhým stisknutím 9 povolíte úložiště USB a dalším dlouhým stisknutím úložiště vypnete
	6. V hlavním rozhraní dlouze stiskněte číslici 0 po dobu delší než 3 s pro kalibraci 0
WAVE	Stiskněte TAB pro výběr napětí nebo proudu a stiskněte WAVE pro zobrazení 4 měřících čar, z nichž 2 svislé čáry měří čas a 2 vodorovné měří amplitudu napětí a proudu.
	1. Krátkým stisknutím 6 (levé tlačítko) vyberte svislou čáru vlevo
	2. Krátký stisk4 (pravé tlačítko) pro výběr svislé čáry napravo a dlouhým stisknutím po STOP posunete tvar vlny doprava
	3. Krátký stisk (tlačítko nahoru) pro výběr naměřené amplitudy napětí a dlouhým stisknutím upravte hodnotu napěťové stupnice
	4. Krátký stisk (tlačítko dolů) pro výběr naměřené amplitudy proudu a dlouhým stisknutím upravte aktuální hodnotu stupnice
	5. Enter pro úpravu hodnoty doby vzorkování
ON	Zapnout a vypnout
Enter	1. Vstupte krátkým stisknutím
	2. Dlouhým stisknutím uložte
Note:	Dlouhá doba stisknutí je asi 1,5s

2. Statický režim

2.1. Statické CC

V režimu konstantního proudu zátěž spotřebovává konstantní proud bez ohledu na to, zda se změní vstupní napětí.

Operace:

1) Stiskněte CC nebo funkční klávesu F1 na klávesnici.
2) Na numerické klávesnici zadejte hodnotu od 0 do 9.
3) Stiskněte 6 a 4 pro pohyb kurzoru a stiskněte T a knoflík pro nastavení odpovídající hodnoty.
4) Stiskněte ENTER pro zapnutí/vypnutí.

V režimu konstantního napětí zátěž udržuje testované zařízení na nastaveném napětí bez ohledu na to, zda se změní vstupní proud.

Operace: stejné jako výše.

2.3. Statické CW

V režimu konstantního napětí zátěž udržuje testované zařízení na nastaveném výkonu bez ohledu na to, zda se změní vstupní napětí a proud. Operace: stejné jako výše.

2.4. Statická ČR

V režimu konstantního odporu zátěž udržuje testované zařízení na nastaveném odporu bez ohledu na to, zda se změní vstupní napětí a proud. Operace: stejné jako výše

2.5. Funkce SHORT

V režimu SHORT je zátěž na výstupu při maximálním proudu. Operace:

Dlouhým stisknutím CC zobrazíte na rozhraní MODE: SHORT a stisknutím CC, CV, CW nebo CW opustíte.

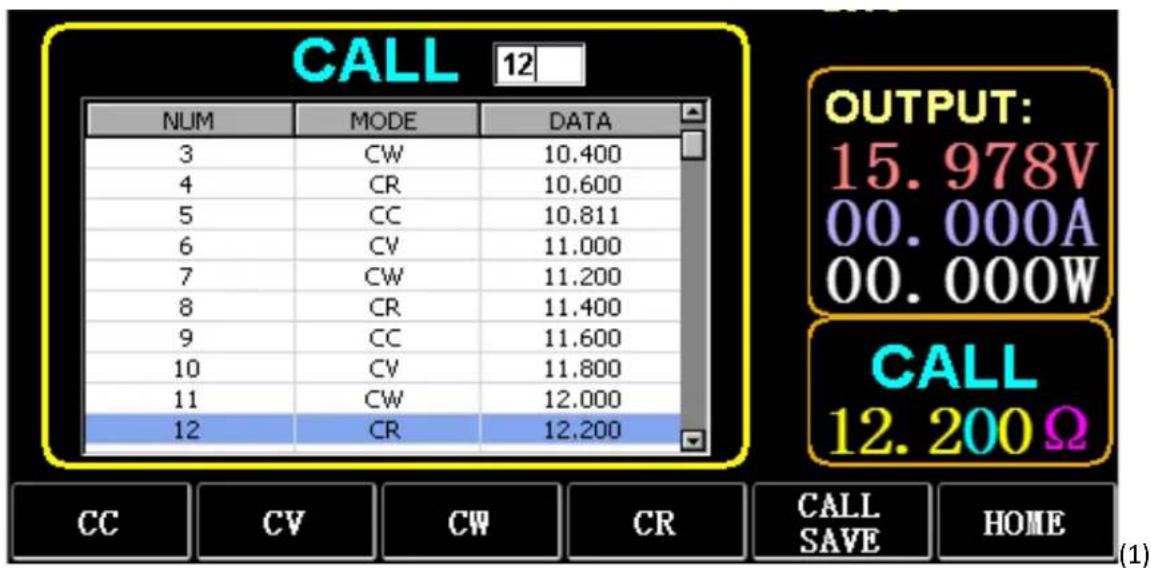

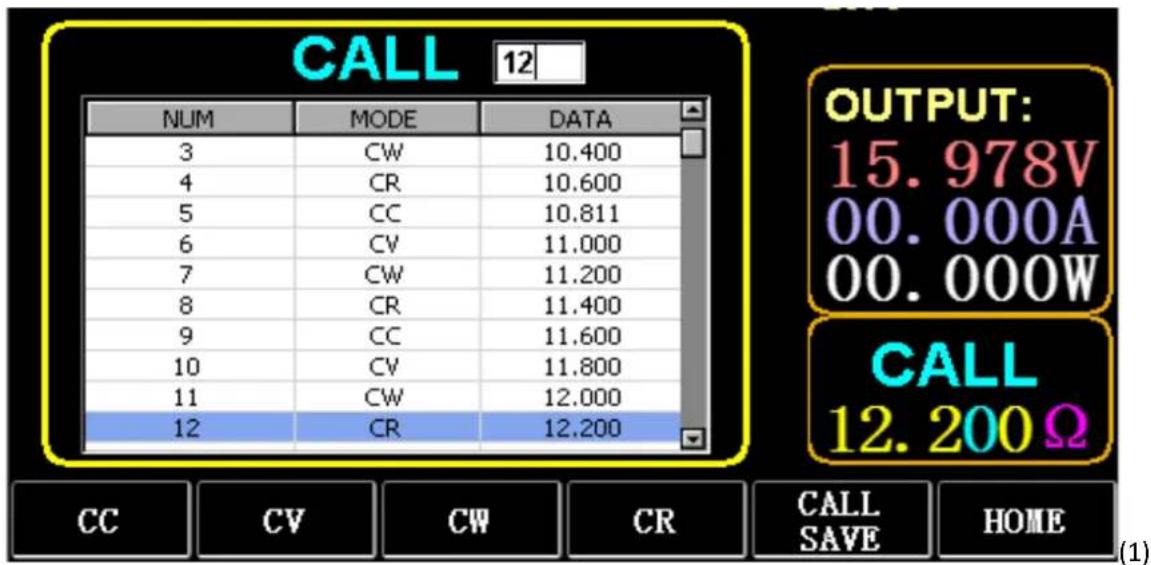

2.6. Zavolejte statické úložiště

Zátěž může uložit a vyvolat 100 skupin statických nastavených hodnot.

1) Provoz úložiště

(1) Stiskněte CAL/SAVE pro přepnutí stavu na SAVE.
(2) Zadejte číselnou klávesu pro indexování řádku v seznamu, stiskněte TAB pro její výběr a stiskněte ENTER pro vstup do režimu úprav. Upravit pro zobrazení červeného pozadí a stisknutím 6 a4 vyberte.
(3) Upravit MODE. Pro úpravu stiskněte CC, CV, CW nebo CR na klávesnici.
(4) Upravit data. Pro úpravu stiskněte 0 až 9 a ESC na klávesnici.
(5) Po úpravě stiskněte ENTER a znovu dlouze stiskněte ENTER pro uložení dat.
2) Operace volání
(1) Stisknutím tlačítka VOLAT/ULOŽIT přepnete na VOLAT.
(2) Zadejte číselnou klávesu pro indexování řádku nebo stiskněte TAB pro přepnutí seznamu, vyberte jej pomocí knoflíku a stiskněte ENTER.
3) Rychlé volání M1 až M6

Dlouhým stisknutím číslic 1 až 6 zavoláte M1 až M6.

3. Dynamický testovací režim

V dynamickém režimu se zátěž neustále přepíná mezi 2 různými hodnotami A a B.

3.1. Dynamické CC

Pro výstup pomocí dvou různých proudů s různými pracovními cykly při určité frekvenci.

Vezměte strmost proudu A 0,001A/µS, strmost změny proudu B 0,002A/µS, hodnotu proudu A 1A, hodnotu proudu B 2A, frekvenci cyklu 1HZ a pracovní cyklus 40 % jako příklad.

Operace:

Vyberte (F5) Dynamický pro vstup do rozhraní, jak je znázorněno na obr. 3.1.

1) Stiskněte (F1) DYN/CALL, stiskněte TAB pro výběr rozbalovací nabídky CALLDYN a otočte knoflík na CC.
2) Stiskněte (F2) DYN/SAVE pro zobrazení SAVE na obrazovce.
3) Stisknutím TAB přepnete fokus. Knoflík vybírá první řadu.
4) Stiskněte ENTER pro výběr červeného pozadí.
5) Zadejte číslice 0 až 9 a ESC.
6) Po úpravě jako 0,001 stiskněte ENTER. Poté se na obrazovce zobrazí 0,0010 a pozadí se změní na modré.
7) Opakujte výše uvedené kroky pro nastavení 0,002A/μS, 1A, 2A, 1HZ a 40 %.
8) Pro uložení upravených dat dlouze stiskněte ENTER.
9) Stiskněte softklávesu (F1) DYN/CALL pro zobrazení CALL.
10) Pro volání stiskněte ENTER.
11) Zapnout/vypnout.

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE CC HOME

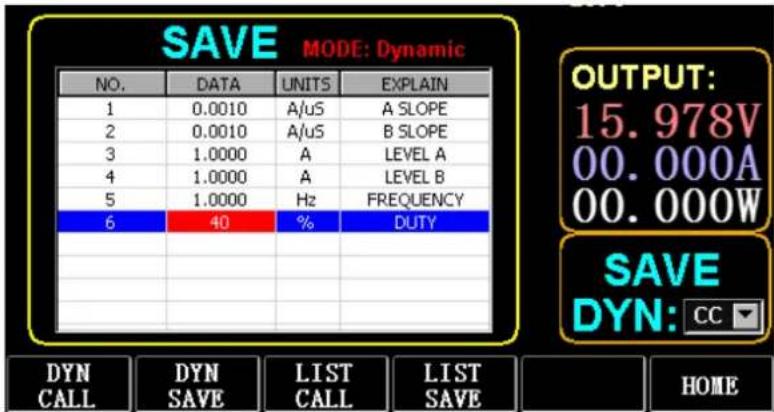

Obrázek 3.1 DYN CC

Poznámka:

Nastavte strmost a hodnotu proudu tak, aby byly závislé na rozsahu. Maximální strmost malého rozsahu je 0,24A/μS, maximální proud lze nastavit na 3A, maximální strmost velkého rozsahu je 3,2A/μS a maximální proud lze nastavit na 40A.

Maximální frekvenci lze nastavit na 40 000 Hz. Když je frekvence nastavena na 40 000 Hz, maximální pracovní cyklus je 50 %.

Aktuální maximální nastavení naleznete v části "Nastavení maximálního zatížení".

3.2. Dynamický životopis

Používá se pro výstup s různými pracovními cykly při dvou různých napětích při určité frekvenci.

Vezměme si jako příklad napětí A 1V, napětí B 2V, frekvenci cyklu 1HZ a pracovní cyklus 40 %.

Operace:

1) Stiskněte (F1) DYN/CALL, TAB pro výběr DYN/CALL a otočte knoflík na CV.
2) Stiskněte (F2) DYN/SAVE pro zobrazení SAVE na obrazovce.
3) Stisknutím TAB přepnete zaostření a otočením ovladače vyberete první řádek.
4) Stiskněte ENTER pro výběr červeného pozadí.
5) Zadejte číslice 0 až 9 a ESC.
6) Po úpravě jako 1.0001 stiskněte ENTER. Poté se na obrazovce zobrazí 1,0000 a pozadí se změní na modré.
7) Opakujte výše uvedené kroky pro nastavení 2V, 1HZ a 40%.
8) Pro uložení upravených dat dlouze stiskněte ENTER.
9) Stiskněte (F1) DYN/CALL pro zobrazení CALL.
10) Stiskněte ENTER pro vyvolání DYN CV.
11) Zapnout/vypnout.

3.3. Dynamická CW

Operace je stejná jako výše.

3.4. Dynamická CR

Operace je stejná jako výše.

3.5. Dynamický PL

Na začátku je nastavena na hodnotu A. Pokaždé, když je přijat spouštěcí signál, zátěž se přepne na hodnotu B a po dodržení nastaveného času se znovu přepne na hodnotu A.

Následuje strmost proudu A 0,001A/μS, strmost proudu B 0,002A/μS, hodnota proudu A 1A, hodnota proudu B 2A a trvání B 1s jako příklad.

Operace:

1) Stiskněte (F1) DYN/CALL, stiskněte TAB pro volbu CALLYN a otočte knoflík na PL.
2) Stiskněte (F2) DYN/SAVE pro zobrazení SAVE na obrazovce.
3) Stisknutím TAB přepnete zaostření a otočením ovladače vyberete první řádek.
4) Stiskněte ENTER pro výběr červeného pozadí.
5) Zadejte číslice 0 až 9 a ESC.
6) Po úpravě jako 0,001 stiskněte ENTER. Poté se na obrazovce zobrazí 0,0010 a pozadí se změní na modré.
7) Opakujte výše uvedené kroky pro nastavení 0,002A/μS, 1A, 2A a 1S.
8) Pro uložení upravených dat dlouze stiskněte ENTER.
9) Stiskněte softklávesu (F1) DYN/CALL pro zobrazení CALL.
10) Stiskněte ENTER pro volání DYN RL.
11) Zapnout/vypnout.
12) Spustte hodnotu B pokaždé, když stisknete ENTER.

3.6. Dynamický RL

Pokaždé, když je přijat spouštěcí signál, zátěž se přepíná tam a zpět mezi hodnotou A a hodnotou B.

Jako příklad vezměte strmost proudu A 0,001A/μS, strmost proudu B 0,002A/μS, hodnotu proudu A 1A a hodnotu proudu B 2A.

Operace:

1) Stiskněte (F1) DYN/CALL, stiskněte TAB pro výběr DYN/CALL a otočte knoflík do polohy RL.
2) Stiskněte (F2) DYN/SAVE pro zobrazení SAVE na obrazovce.
3) Stisknutím TAB přepnete zaostření a otočením ovladače vyberete první řádek.
4) Stiskněte ENTER pro výběr červeného pozadí.
5) Zadejte číslice 0 až 9 a ESC.
6) Po úpravě jako 0,001 stiskněte ENTER. Poté se na obrazovce zobrazí 0,0010 a pozadí se změní na modré.
7) Opakujte výše uvedené kroky pro nastavení 0,002A/μS, 1A a 2A.
8) Pro uložení upravených dat dlouze stiskněte ENTER.
9) Stiskněte softklávesu (F1) DYN/CALL pro zobrazení CALL.
10) Stiskněte ENTER pro volání DYN RL.
11) Zapnout/vypnout.
12) Spustte hodnotu B pokaždé, když stisknete ENTER.

4. Sekvenční provozní režim

Lze uložit maximálně 7 skupin, každá skupina může nastavit až 84 dynamicky se měnících proudů a pak lze nastavené proudy postupně přepínat. Vezměte nastavení uložená ve skupině 1, maximální proud 3A a číslo proudu dynamické změny 3;, první dynamický proud 1A, rychlost změny 0,001A/μS a dobu trvání 1s; druhý dynamický proud 2A, rychlost změny 0,002A/μS a trvání 2S; třetí dynamický proud 3A, rychlost změny 0,003A/μS a trvání 3s; počet opakovaných operací 5 jako příklad. Jak ukazuje Obr. 4.1 Seznam. Operace:

1) Stiskněte (F3) LIST/CALL stiskněte TAB pro výběr GROUP a otočte knoflíkem na Group 1.
2) Stiskněte (F4) LIST/SAVE pro zobrazení SAVE na LIST.
3) Stiskněte TAB pro přepnutí zaměření, vyberte RANGE a upravte maximální hodnotu 3A pomocí číselných 0 až 9 a ESC.
4) Stisknutím TAB vyberte CYKLUS. Počet editačních cyklů je 5.
5) Stiskněte TAB na první řádek LIST a stiskněte ENTER. V tomto okamžiku se pozadí změní na červenou.

Upravte první položku DATA hodnotu 1A. Po úpravě stiskněte ENTER a pozadí se změní na modré.

Stiskněte levé a pravé tlačítko (E a 4) na druhou položku SLOPE (A/ μS), upravte hodnotu jako 0,001A/μS a stiskněte ENTER, pozadí se změní na modré. Stiskněte levé a pravé tlačítko (6 a 4) na třetí položku TIME (S), upravte hodnotu na 1s a stiskněte ENTER.

6) Opakováním výše uvedených kroků začněte nastavovat druhý a třetí řádek tabulky.
7) Dlouze stiskněte ENTER pro uložení upravených dat.
8) Stiskněte softklávesu (F3) LIST/CALL pro zobrazení CALL.
9) Stiskněte ENTER pro volání LIST1.
10) Zapnout/vypnout.

Poznámka:

Chcete-li smazat data po řádku 3, vyberte řádek 4 v režimu LIST SAVE.

Stisknutím klávesy ENTER vstoupíte do pozadí úprav, které se změní na červené, a poté stisknutím klávesy ESC smažte všechna data po řádku 4. Pro uložení dat dlouze stiskněte ENTER.

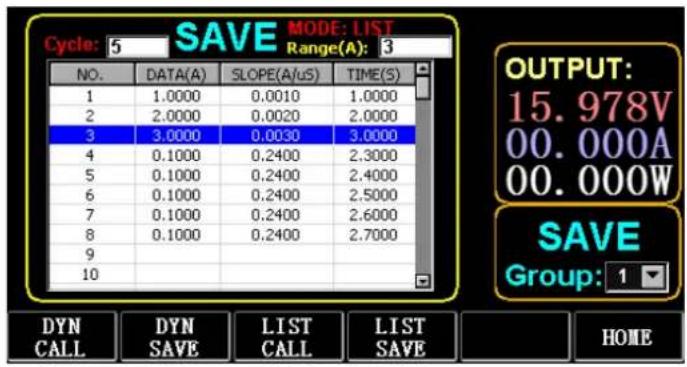

Cycle: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/uS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Obrázek 4.1 Seznam

5. Režim testování baterie

Lze nastavit maximálně 7 skupin parametrů testu baterie, baterie se testuje podle nastaveného proudu, napětí, kapacity, času a při splnění jedné z podmínek se test automaticky vypne.

5.1. Nastavení testu baterie

Návod k obsluze: přebírá nastavení uložená ve skupině 1, proudový rozsah 10A, vybíjecí proud 1A, vybíjecí vypínací napětí 2V, vybíjecí vypínací kapacitu 0,5AH a dobu vybíjení 200m (baterie časová jednotka: m) jako příklad.

1) Stiskněte (F3) Baterie na hlavním rozhraní pro vstup do měření baterie.
2) Stiskněte (F1) BATT/CALL a stiskněte TAB pro výběr CALL GROUP 1.
3) Stiskněte (F2) BATT/SAVE pro zobrazení SAVE na stole.
4) Stisknutím TAB přepnete zaostření a otočením knoflíku vyberete pozici řádku, kterou je třeba upravit.
5) Stiskněte ENTER pro výběr červeného pozadí.
6) Zadejte číslice 0 až 9 a ESC.
7) Po úpravě rozsahu 10A stiskněte ENTER. Poté se na obrazovce zobrazí 10 000 a pozadí se změní na modré.
8) Opakujte výše uvedené kroky pro nastavení 1A, 2V, 0,5AH a 200M.
9) Dlouze stiskněte ENTER pro uložení upravených dat.
10) Stiskněte (F1) BATT/CALL.
11) Pro volání stiskněte ENTER.
12) Zapnout/vypnout.

6. Režim křivky VI

Lze nastavit maximálně 7 skupin parametrů testu VI podle nastaveného maximálního proudu, minimálního proudu a hodnoty kroku.

Křivka VI

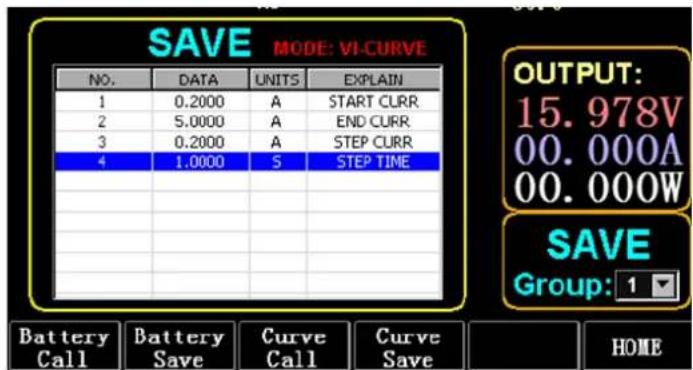

SAVE MODE: VI-CURVE NO. DATA UNITS EXPLAIN 1 0.2000 A START CURR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Obrázek 6.1 Parametry proudu VI

6.1. Nastavení testu VI

Návod k obsluze: jako příklad používá nastavení uložená ve skupině 1, počáteční proud 0,2A, koncový proud 5A, krokový proud 0,2A a dobu trvání kroku 1s.

1) Sískněte (F3) Baterie na hlavním rozhraní pro vstup do měření VI.
2) Sískněte (F3) Curve/CALL a sískněte TAB pro výběr CALL GROUP 1
3) Sískněte (F4) Curve/SAVE pro zobrazení SAVE na stole.
4) Sísknuím klávesy TAB přepněte na zaměření tabulky a otáčením ovladače vyberte pozici řádku, kterou chcete upravit.

5) Sískněte ENTER pro výběr červeného pozadí.

6) Slskněte ENTER pro výběr červeného pozadí.

7) Po úpravě jako 0.2 slúskněte ENTER. Poté se na obrazovce zobrazí 0,2000 a pozadí se změní na modré.

8) Opakujte výše uvedené kroky pro nastavení 5A, 2A a 1000s.

9) Dlouze slškněte ENTER pro uložení upravených dat.

10) Siskněte (F3) Curve/CALL.

11) Pro volání slškněte ENTER.

12) Zapnout/vypnout.

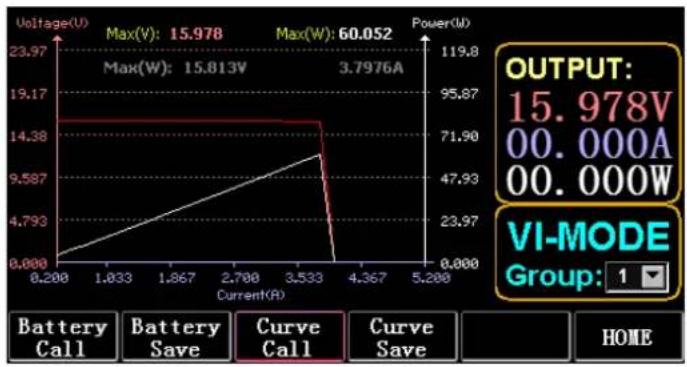

Provozní efekt je znázorněn na obr. 6.2.

Obrázek 6.2 Rozhraní běhu VI

7. Režim OCP

Když napětí dosáhne hodnoty VON, proudový výstup bude o určitou dobu zpožděn a hodnota kroku se bude snižovat jednou za druhé časové období, dokud vypínací proud nebo napětí nebudou vyšší než nastavené napětí OCP. Pokud je zastavené napětí vyšší než napětí OCP a proud je mezi nastavenou maximální a minimální hodnotou, je to PASS, jinak je to FAULT.

7.1. Nastavení funkce testu OCP

Poznámka: Lze nastavit maximálně 7 skupin parametrů testu OCP.

Provozní pokyny: přebírá nastavení uložené ve skupině 1, napětí VON 10V, zpoždění napětí VON 5S a proudový rozsah 3A; startovací proud 2A, každé snížení o 0,1A a každé snížení trvání 1s; koncový proud 1A, napětí OCP 8V, maximální proud 1,9A a minimální proud 1,1A jako příklad.

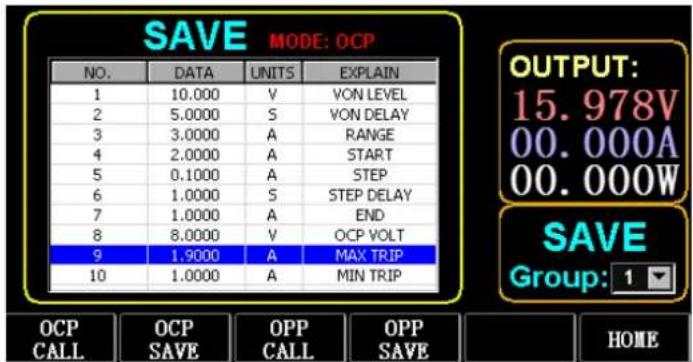

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Obrázek 7.1 OCP

1) Na domovské stránce stiskněte (F2) OCP/OPP.
2) Stisknutím (F1) OCP/CALL a TAB vyberte CALL GROUP 1.
3) Stiskněte (F2) OCP/SAVE pro zobrazení SAVE na stole.
4) Stisknutím TAB přepnete zaostření a otočením ovladače vyberete první řádek.
5) Stiskněte ENTER pro výběr červeného pozadí. Zadejte číslice 0 až 9 a ESC.
6) Po úpravě VON jako 10V stiskněte ENTER. Poté se na obrazovce zobrazí 10 000 a pozadí se změní na modré.

7) Opakujte výše uvedené kroky pro nastavení 5S, 3A, 2A, 0,1A, 1S, 1A, 8V, 1,9A a 1,1A.
8) Dlouze stiskněte ENTER pro uložení upravených dat.
9) Stiskněte (F1) OCP/CALL.
10) Pro volání stiskněte ENTER.
11) Zapnout/vypnout.

8. Režim OPP

Když napětí dosáhne hodnoty VON, výstupní výkon by měl být o určitou dobu zpožděn a hodnota kroku by se měla jednou za čas snižovat, dokud není vypínací výkon nebo napětí vyšší než nastavené napětí OPP. Po zastavení prodlevy a poklesu, pokud je napětí vyšší než napětí OPP, výkon mezi nastavenou maximální a minimální hodnotou znamená PASS, nebo znamená FAULT.

8.1. Nastavení funkce testu OPP

Lze nastavit maximálně 7 skupin parametrů testu OPP.

Provozní pokyny: přebírá nastavení uložené ve skupině 1, napětí VON 10V, zpoždění napětí VON 5S a proudový rozsah 3A; startovací výkon 20W, každé snížení o 1W a každé snížení trvání 1s; koncový výkon 10W, OPP napětí 8V, maximální výkon 15W a minimální výkon 10W jako příklad.

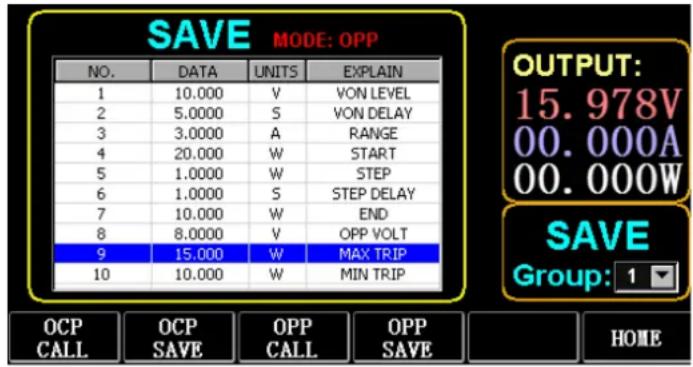

SAVE MODE: OPP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 20.000 W START 5 1.0000 W STEP 6 1.0000 S STEP DELAY 7 10.000 W END 8 8.0000 V OPP VOLT 9 15.000 W MAX TRIP 10 10.000 W MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Obrázek 8.1 OPP

1) Na domovské stránce stiskněte (F2) OCP/OPP.
2) Stiskněte (F3) OPP/CALL a TAB pro výběr CALL GROUP 1.
3) Stiskněte (F4) OPP/SAVE pro zobrazení SAVE na stole.
4) Stisknutím TAB přepnete zaostření a otočením ovladače vyberete první řádek.
5) Stisknutím ENTER vyberte DATA v prvním řádku a zobrazí se červené pozadí.
6) Zadejte číslice 0 až 9 a ESC.

7) Po úpravě VON jako 10V stiskněte ENTER. Poté se na obrazovce zobrazí 10 000 a pozadí se změní na modré.

8) Opakujte výše uvedené kroky pro nastavení 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W a 10W.

9) Dlouze stiskněte ENTER pro uložení upravených dat.

10) Stiskněte (F3) OCP/CALL.
11) Pro volání stiskněte ENTER.
12) Zapnout/vypnout.

9. Režim WAVE

9.1. WAVE měření

1) Stiskněte TAB pro zobrazení napětí, proudu a tvaru vlny.
2) Stisknutím tlačítka WAVE zobrazíte sloupec měření.
3) Změřte časové měřítko. Stiskněte nebo4 pro výběr levého nebo pravého měřícího sloupce a otáčením knoflíku se pohybujte doleva nebo doprava pro zobrazení rozdílu mezi dvěma měřícími čarami.
4) Změřte zápornou hodnotu napětí nebo proudu. Stiskněte T nebo pro výběr horního nebo dolního měřícího sloupce a otáčením knoflíku se pohybujte nahoru nebo dolů pro zobrazení amplitudy aktuálního měřícího sloupce.
5) Upravte hodnotu měřítka proudu. Dlouhým stisknutím a otočením knoflíku upravte velikost.
6) Upravte hodnotu napětí na stupnici. Dlouhým stisknutím a otočením knoflíku upravte velikost.
7) Upravte časovou hodnotu vzorkování. Stiskněte ENTER a otáčením ovladače upravte velikost.
8) Když se vlna zastaví, stiskněte STOP.

Vezměte si jako příklad měření režimu DYN CC.

Po úpravě dat DYN CC je A SLOPE 0,012 A/μS, B SLOPE je 0,08 A/μS, A je 0,2A, B je 1A, frekvence je 20 Hz, pracovní cyklus je 40 %, jak je znázorněno na Obr. 9.1 . Viz obr. 9.2 pro měření průběhu.

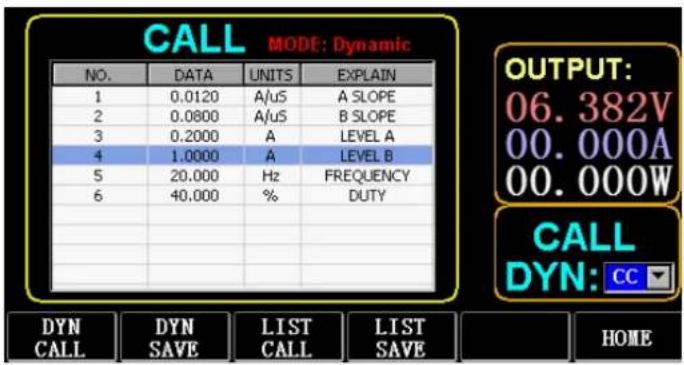

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Obrázek 9.1

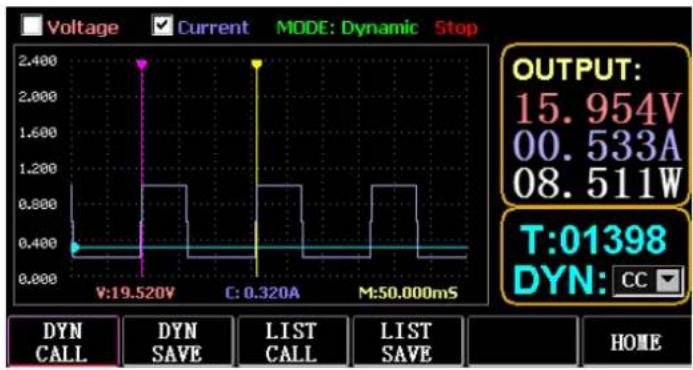

Obrázek 9.2 Měření průběhu

10. Nastavení funkce parametru

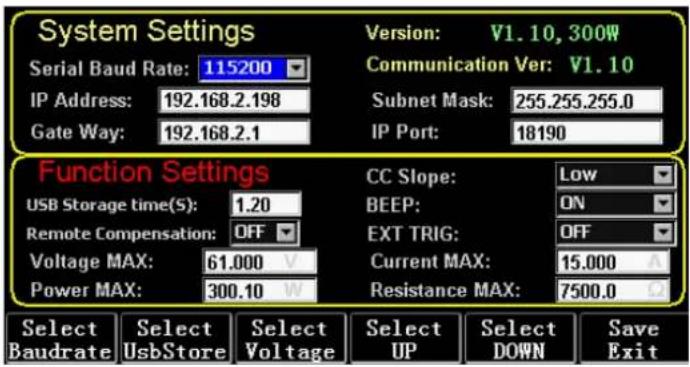

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 Function Settings USB Storage time(S): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 L2 Select Select Select Select Select UP Select DOWN Save Exit Baudrate UsbStore Voltage

Vyberte přenosovou rychlost (F1)	Vyberte parametr přenosové rychlosti
Vyberte UsbStore (F2)	Přepnutím fokusu vyberte úložiště USB
Vyberte napětí (F3)	Přepněte maximální nastavení zaostřovacího napětí
Vyberte NAHORU (F4)	Přepněte zaostření nahoru
Vyberte DOLŮ (Fs)	Přepněte zaostření dolů
Uložit Konec (F6)	Uložte a ukončete

10.1. Nastavení komunikačního rozhraní

1) Nastavení sériové prěnosové rychlosti

Zvolte TAB nebo (F1) SelBaudrate pro otočení knoflíku

(1) Nastavení IP adresy

ESC na klávesnici je klávesa mazání a číslice 0 až 9 jsou pro zadávání čísel.

(2) Nastavení čísla portu

ESC na klávesnici je klávesa mazání a číslice 0 až 9 jsou pro zadávání čísel. Maximální číslo portu je 65535 a minimální číslo portu je 1000. Hodnotu 18191 nelze nastavit.

10.2. Nastavení rychlosti sklonu CC

Stiskněte TAB pro přepnutí na CC SLOPE a otočením ovladače vyberte LOW/HIGH.

10.3. Nastavení doby uložení USB flash disku

Stisknutím klávesy TAB přepnete na Sel UsbStore. ESC je klávesa mazání a číslice 0 až 9 jsou pro zadávání čísel. Minimální doba uložení může být pouze 0,05S a maximální doba uložení je 9999S;

10.4. Nastavení bzučáku

Stiskněte TAB pro přepnutí na BEEP a otočením ovladače vyberte ON/OFF.

10.5. Nastavení dálkové kompenzace

Stisknutím TAB přepněte na Remote Comp, vyberte ON a připojte výstupní konec testovaného objektu ke snímání terminálu (+) nebo snímání (-) na předním panelu (tato funkce se během výpadku neuloží, jinak je uzavřeno).

10.6. Nastavení externího spouštění

Stiskněte TAB pro přepnutí na EXIP TRIG a otočením ovladače vyberte Trig On/Switch On/OFF.

Trig On: spouštěcí spínač (rozepněte zátěž po spuštění)

Zapnutí: dálkový vypínač (funkce ON/OFF na předním panelu nebude fungovat, když tato funkce funguje).

10.7. Nastavení maximálních hodnot

1) Maximální napětí

Stiskněte TAB pro přepnutí na Voltage. ESC je klávesa mazání a číslice 0 až 9 jsou pro zadávání čísel. Maximální napětí je 150V.

2) Maximální proud

Stisknutím TAB přepnete na aktuální. ESC je klávesa mazání a číslice 0 až 9 jsou pro zadávání čísel. Maximální proud je 40A.

3) Maximální výkon

Stisknutím TAB přepněte na napájení. ESC je klávesa mazání a číslice 0 až 9 jsou pro zadávání čísel. Maximální výkon závisí na modelu.

4) Maximální odolnost

Stisknutím TAB přepnete na Odpor. ESC je klávesa mazání a číslice 0 až 9 jsou pro zadávání čísel. Maximální odpor je 7500R.

Poznámka: 18V a nižší je nastaveno jako rozsah nízkého napětí (0 až 18V) a vyšší

1. 4V je nastaveno jako rozsah vysokého napětí (0 až 150V).

Hodnota alarmu OVP: je (19,4V) v dolním rozsahu a (155V) v horním rozsahu. Hodnota alarmu OCP: je 105 % nastavené aktuální hodnoty. Pokud je například proud nastaven na 5A, hodnota alarmu je 5,25A.

Hodnota alarmu OPP: je 105 % nastavené hodnoty výkonu. Pokud je například hodnota výkonu nastavena na 100 W, hodnota alarmu je 105 W.

Hodnota alarmu OTP: pokud je teplota vyšší než 850, spustí se alarm a zátěž se uzavře.

10.8. Nastavení RTC

Dlouze stiskněte číslici 7 a poté se na obrazovce zobrazí datum, jak je znázorněno na obr. 10.2.

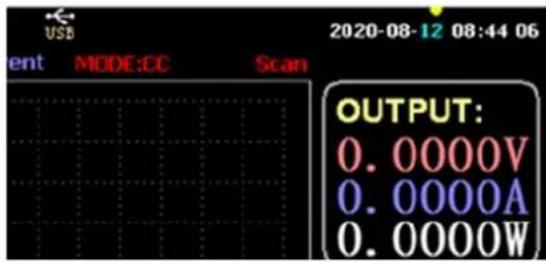

USB 2020-08-12 08:44 06 ent MODE:CC Scan OUTPUT: 0.0000V 0.0000A 0.0000W

Obrázek 10.2 Datum RTC

Stisknutím ← nebo → přesuňte zaostření a otáčením ovladače provedťe úpravu. Po úpravě dlouze stiskněte ENTER nebo číslici 7 pro uložení a stiskněte ESC pro ukončení.

10.9. Nastavení podsvícení

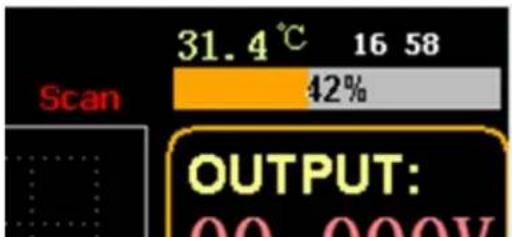

Po dlouhém stisknutí číslice 8 se na obrazovce zobrazí ukazatel průběhu, jak je znázorněno na obr. 10.3.

Obrázek 10.3 Podsvícení

Otočením ovladače upravte jas, dlouze stiskněte ENTER nebo číslici 8 pro uložení a stiskněte ESC pro ukončení.

10.10. 0 kalibrační funkce

Pokud zařízení nebylo kalibrováno po dlouhou dobu nebo je teplota vysoká nebo nízká, data se nevrátí na nulu a lze provést funkci 0-kalibrace.

Po vstupu na domovskou stránku zavřete zátěž, odpojte externí testovací linku a dlouze stiskněte číslici 0 na více než 3 sekundy pro kalibraci napětí a proudu na 0. A funkce 0-kalibrace zmizí, když se zátěž restartuje, a 0-kalibrace znovu v případě potřeby.

11. U Funkce importu a exportu flash disku

Uložte data o napětí a proudu v reálném čase a exportujte seznam dat přes U flash disk. Jak je znázorněno na obr. 11.1, strom USB [0] vlevo ukazuje, že seznam souborů představuje data v přijatelném formátu nahraná na U flash disku. A horní část vpravo je možnost importu zátěže z U flash disku a spodní část je datová možnost exportu zátěže na U flash disk.

Stisknutím klávesy TAB vyberte ovládací prvek. Stiskněte pro posunutí zaostření doleva nebo doprava. Stiskněte F4 (Načíst CSV) pro import souboru z USB flash disku a uložení CSV (F5) pro export souboru CSV na USB flash disk. Funkční klávesy jsou znázorněny na obr. 11.2 níže:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST_1_set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start SaveData Stop SaveData USB Discon. LOAD CSV SAVE CSV HOME

Obrázek 11.1 Rozhraní úložiště USB Flash disku

Spustit ukládání dat (F1)	Vytvořte soubor CSV s datem jako názvem
Zastavit ukládání dat (F2)	Přestaňte zapisovat soubory
Odpojení USB (F3)	Odpojte USB
Načíst CSV (F4)	Importujte soubory z USB flash disku
Uložit CSV (F5)	Export souboru CSV
Domovská stránka (F6)	Domovská stránka

Obrázek 11.2

11.1. Importujte a uložte LIST

Vezměte si tabulku, že data BAT Group 1 jsou exportována jako příklad.

1) Po vložení USB flash disku se na domovské stránce zobrazí USB klíč. Stiskněte (F4) USB.
2) Stisknutím TAB přepněte na SAVE, otočením ovladače vyberte režim BAT, stiskněte 6 nebo 4 vyberte Skupina a otočte knoflíkem na Skupina 1.
3) Po stisknutí (F5) ULOŽIT CSV se zobrazí zpráva, že byl exportován. Importujte DYN_PL_Set.csv z USB flash disku do DYN PL.

K12		f_x
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	ASLOPE
3	2	1.248	A/uS	BSLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

Obrázek 11.3 DYN_PL_Set.csv

4) Stisknutím TAB přepněte na LOAD, nastavte do režimu DYN a otočte knoflík do polohy PL.
5) Vlevo vyvolejte strom souborů a otočením ovladače vyberte soubor DYN_PL Set.CSV, který chcete importovat.
6) Po stisknutí (F4) NAČÍST CSV se zobrazí výzva k úspěšnému importu.

11.2. U Flash Disk Ukládání dat v reálném čase zátěžového testu

Pokud jsou testovací data v reálném čase uložena na U flash disk, objem dat má uložit data napětí a proudu 5krát za sekundu.

Operační postupy jsou následující:

1) Stiskněte F6 (Config), pomocí Tab přepněte fokus na USB Store (obr. 10.1 Nastavení parametrů).

Pro smazání použijte ESC, zadejte čiselnou klávesu 0,2, což znamená uložit 5x za sekundu.

2) Existují 2 způsoby, jak otevřít uložený datový soubor.

<1> Zapnutí nebo vypnutí ukládání dat v rozhraní nabídky: vstupte na stránku U flash disk (obr. 11.1 Rozhraní úložiště USB Flash disku). Stisknutím (F1) „Start Save Data“ začněte, poté bude na horním stavovém řádku blikat šipka dolů, což znamená, že data se právě ukládají.

Pro zastavení zápisu znovu přejděte na stránku USB flash disku a stiskněte (F2) „Stop Save Data“. A horní šipka zmizí.

<2> Klávesová zkratka pro otevření nebo zavření operace: ve stavu vložení U flash disku dlouze stiskněte číselnou klávesu 9 pro zahájení ukládání U flash disku a opět dlouze stiskněte číselnou klávesu 9 pro zastavení ukládání.

Viz obr. 11.4 Ikona zápisu dat

Schéma externích rozhraní

Kompenzace výstupu.

1 – Síla

1 – Ovládání externího spínače

2 – Externí ovládání spouštění

• Před čištěním nebo odkládáním zařízení vždy odpojte ze sítě.
  • K čištění povrchu používejte pouze nekorozivní čisticí prostředky.
• Po vyčištění zařízení by měly být všechny části před dalším použitím zcela vysušeny.
• Skladujte jednotku na suchém, chladném místě, bez vlhkosti a přímého slunečního záření.
• Zařízení nestříkejte proudem vody ani jej neponořujte do vody.
• Nedovolte, aby se voda dostala dovnitř zařízení přes otvory v krytu zařízení.
• Vyčistěte větrací otvory kartáčem a stlačeným vzduchem.

CZ

• Zařízení musí být pravidelně kontrolováno, aby byla kontrolována jeho technická účinnost a zjištěno případné poškození.
  • K čistění používejte měkký hadřík.
• K čištění nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou špachtli), protože by mohly poškodit povrchový materiál spotřebiče.
• Zařízení nečistěte kyselými látkami, prostředky pro lékařské účely, ředidly, palivem, oleji nebo jinými chemickými látkami, protože by mohly zařízení poškodit.

LIKVIDACE POUŽITÉ ZAŘÍZENÍ:

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí. Informace o místním recyklačním zařízení získáte od místních úřadů.

1.2. Funkcia klávesnice

Dlhým stlačením CC zobrazíte MODE: SHORT na rozhraní a stlačením CC, CV, CW alebo CW opustíte.

2.6. Zavolajte statické úložisko

Dlhým stlačením číslic 1 až 6 zavolajte M1 až M6.

CALL 12 NUM MODE DATA 3 CW 10.400 4 CR 10.600 5 CC 10.811 6 CV 11.000 7 CW 11.200 8 CR 11.400 9 CC 11.600 10 CV 11.800 11 CW 12.000 12 CR 12.200 OUTPUT: 15.978V 00.000A 00.000W CALL 12.200 Ω CC CV CW CR CALL SAVE HOME (1)

3. Dynamický testovací režim

3.2. Dynamický životopis

4) Stlačením ENTER vyberte červené pozadie.

8) Dlhým stlačením ENTER upravené údaje uložíte.

9) Stlačením (F1) DYN/CALL zobrazíte CALL.

10) Stlačením ENTER zavoláte DYN CV.

11) Zapnút/vypnút.

3.3. Dynamická CW

5. Testovací režim batérie

9) Dlhým stlačením ENTER upravené údaje uložíte.

10) Stlačte (F1) BATT/CALL.

11) Zavolajte stlačením ENTER.

12) Zapnút/vypnút.

6. Režim krivky VI

Poznámka: Je možné nastavit maximálne 7 skupín parametrov testu OCP.

1) Stlačením TAB zobrazíte napäße, prúd a priebeh.

(2) Nastavenie čísla portu

Stlačením TAB prepnite na CC SLOPE a otáčaním gombíka vyberte LOW/HIGH.

10.3. Nastavenie času uloženia USB flash disku

Stlačením TAB prepnite na BEEP a otáčaním gombíka vyberte ON/OFF.

Stlačením TAB prepnite na EXIP TRIG a otáčaním gombíka vyberte Trig On/Switch On/OFF.

Trig On: spúšťací spínač (otvorenie záťaže po spustení)

Dlho stlačte číslicu 7 a potom sa na obrazovke zobrazí dátum, ako je znázornené na obr. 10.2.

USB 2020-08-12 08:44 06 ent MODE:CC Scan OUTPUT: 0.0000V 0.0000A 0.0000W

Otáčaním gombíka upravte jas, dlhým stlačením ENTER alebo číslicou 8 uložte a stlačením ESC opusůte.

1) Po vložení USB flash disku sa na domovskéj stránke zobrazí USB klúč. Stlačte (F4) USB.
2) Stlačením TAB prepnite na SAVE, otáčaním gombíka vyberte režim BAT, stlačte 6 alebo 4 vyberte Skupina a otočte ovládač do polohy Skupina 1.
3) Po stlačení (F5) ULOŽIČI CSV sa zobrazí hlásenie, že bol exportovaný. Importujte súbor DYN_PL_Set.csv z USB flash disku do DYN PL.

K12		fx
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	A SLOPE
3	2	1.248	A/uS	B SLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

Na vymazanie použite ESC, zadajte číselné tlačidlo 0,2, čo znamená uložit 5-krát za sekundu.

1 – Ovládanie externého spínača

12. Čistenie a údržba
