MANUALE UTENTE S-LS-119 Stamos

10.4. Buzzer setting

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Specifiche

Nota: le specifiche riportate di seguito sono state testate in condizioni di temperatura di 25°C+-5°C e di riscaldamento per 20 minuti.

Nome del prodotto: Carico elettronico DCNome modello: S-LS-119
Valutazione di ingresso	Alimentazione del dispositivoVoltaggioAttuale	1500W0-150 V0-40A
Modalità CC	Gamma	0-3A	0-40A
	Precisione del display	0,1 mA 1mA
	Accuratezza	± (0,05% del set + 0,045% di sconto)
Modalità CV	Gamma	0-50V	0-150 V
	Precisione del display	0,1 mV 1mV
	Accuratezza	± (0,05% del set+0,025% di sconto)
Modalità CR	Gamma	0,05Ω - 7,5KΩ
	Precisione del display	16 bit
	Accuratezza	± (0,05% del set+0,025% di sconto)
Modalità CW	Gamma	1500W
	Precisione del display	0,01 W
	Accuratezza	± (0,1% del set+0,1% di sconto)
Pendenza	Gamma	0-3A	0-40A
	In aumento	0,0001-0,3 A/μs	0,001-2A/μs
	Fallimento	0,0001-0,3 A/μs	0,001-2A/μs
Voltaggio misurazione	Gamma	0-18V	0-150 V
	Precisione del display	0,1 mV 1mV
	Accuratezza	± (0,03%offset+0,025%off.s)
Misurazione attuale	Gamma	0-3A	0-40A
	Precisione del display	0,1 mA 1mA
	Accuratezza	± (0,05% del set+0,045% di sconto)
Misurazione della potenza	Gamma	1500W
	Precisione del display	0,01 W
	Accuratezza	± (0,1% del set+0,1% di sconto)
Protezione da sovratensione		1550W
Protezione da sovracorrente		42A
Protezione da sovratensione		155V
Protezione da sovratemperatura		85°C
Impedenza di ingresso		150KΩ
Peso		14,85 kg
Dimensioni (L*P*A)		Dimensioni: 47 x 38 x 15 cm

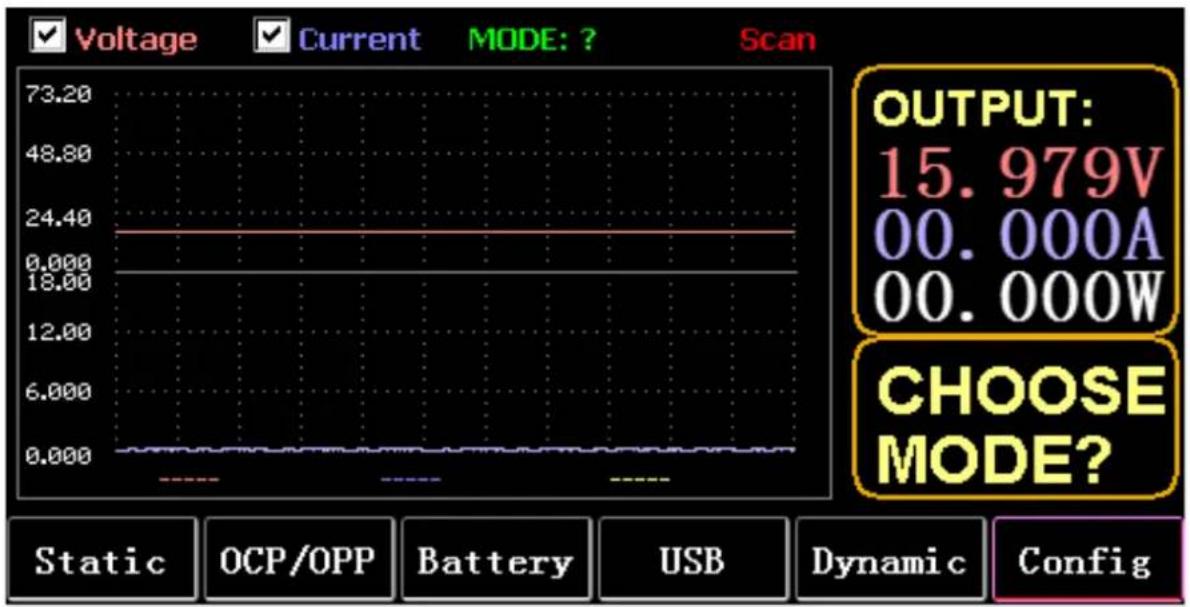

1. Interfaccia principale

1.1. Tasti del menu

STATIC(F1)	Inserisci CC, CV, CW, CR o SHORT statici

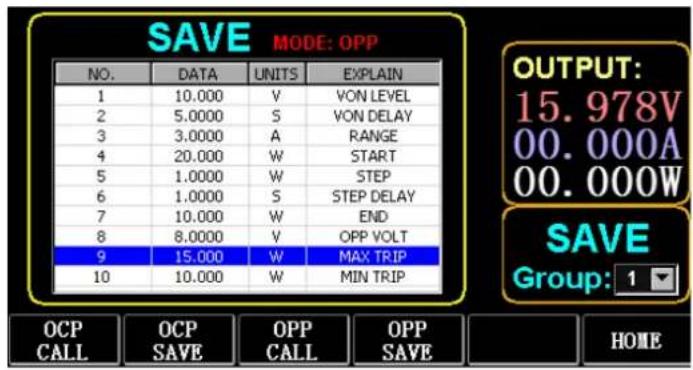

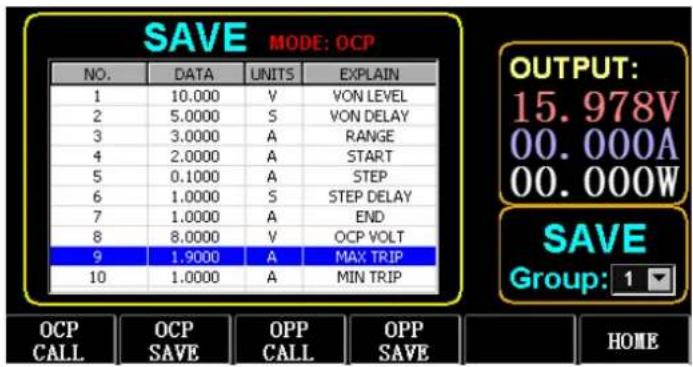

OCP/OPP(F2)	tabelle di chiamata OCP e OPP
BATTERY(F3)	Modalità di misurazione della batteria: curva VI

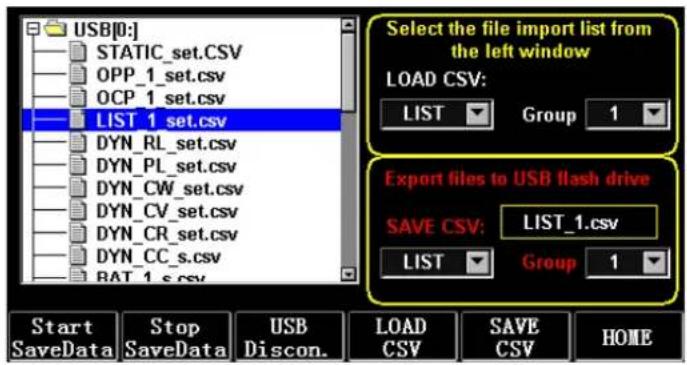

USB(F4)	Dopo aver inserito il disco USB, sul pannello verrà visualizzato il logo USB, mentre sarà vuoto quando il disco non è inserito. Salva i dati sul disco U, importa ed esporta LIST sul disco U.
DYNAMIC(F5)	CC, CV, CW, CR, RL o PL dinamici

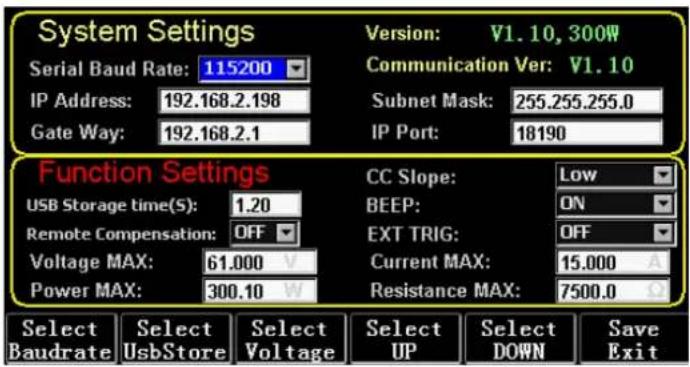

CONFIG(F6)	Impostazione dei parametri:

1.2. Funzione della tastiera

ESC	tasto per uscire ed eliminare
F1 to F6	Tasti funzione
TAB	Cambia messa a fuoco
STOP	1. Pausa durante la visualizzazione della forma d'onda
	2. Premere a lungo per fare uno screenshot
LOCK	Premere a lungo per bloccare la tastiera e premere di nuovo a lungo per sbloccarla
CC	1. Premere brevemente per accedere alla modalità CC
	2. Premere a lungo BREVE
CV	Entra in modalità CV
CW	Entra in modalità CW
CR	Entra in modalità CR
0 to 9	1. Premere brevemente i tasti numerici
	2. Premere a lungo i numeri da 1 a 6 per chiamare le unità di archiviazione staticheda 1 a 6

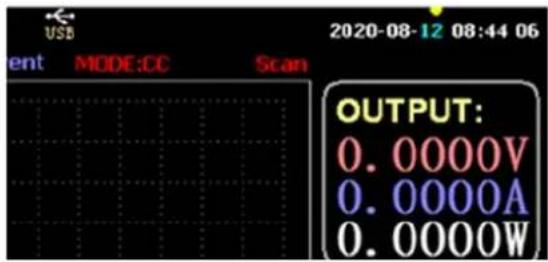

	3. Premere a lungo 7 per impostare RTC e premere a lungo di nuovo per salvare e uscire

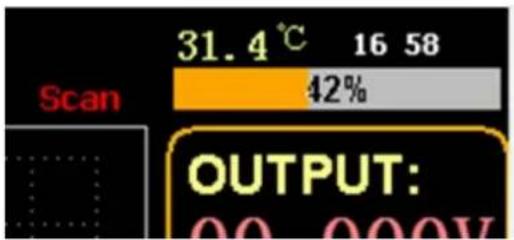

	4. Premere a lungo 8 per impostare la retroilluminazione LCD e premere di nuovo a lungo per salvare e uscire
	5. Premere a lungo 9 per abilitare l'archiviazione USB e premere a lungo di nuovo per disattivare l'archiviazione
	6. Nell'interfaccia principale, premere a lungo il tasto numerico 0 per più di 3 secondi per calibrare 0

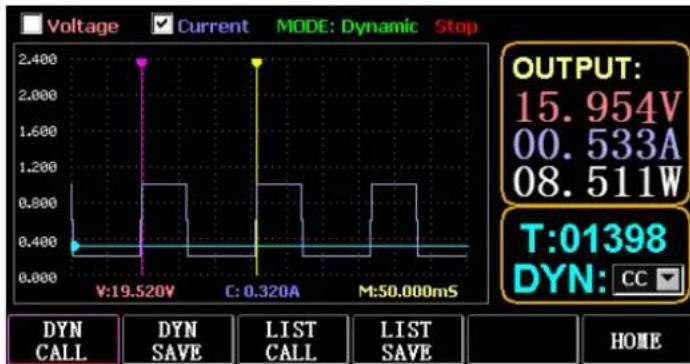

WAVE	Premere TAB per selezionare tensione o corrente e premere WAVE per visualizzare 4 linee di misurazione, tra cui 2 linee verticali misurano il tempo e 2 linee orizzontali misurano rispettivamente la tensione e l'ampiezza della corrente.
	1. Premere brevemente 6 (tasto sinistro) per selezionare la linea verticale a sinistra
	2. Pressione breve4 (tasto destro) per selezionare la linea verticale a destra e premere a lungo dopo STOP per spostare la forma d'onda a destra
	3. Pressione breve (tasto su) per selezionare l'ampiezza della tensione misurata e premere a lungo per modificare il valore della scala della tensione
	4. Pressione breve (tasto giù) per selezionare l'ampiezza della corrente misurata e premere a lungo per modificare il valore della scala corrente
	5. Invio per regolare il valore del tempo di campionamento
ON	Accendere e spegnere
Enter	1. Premere brevemente per entrare
	2. Premere a lungo per salvare
Note:	Il tempo di pressione prolungata è di circa 1,5 secondi

2. Modalità statica

2.1. CC statico

In modalità corrente costante, il carico consuma una corrente costante indipendentemente dal fatto che la tensione di ingresso venga modificata.

Operazioni:

1) Premere CC o il tasto funzione F1 sulla tastiera.
2) Immettere un valore da 0 a 9 sul tastierino numerico.
3) Premere 6 e 4 per spostare il cursore e premere T e la manopola per regolare il valore corrispondente.
4) Premere INVIO per ACCENDERE/SPEGNERE.

2.2. CV statico

In modalità tensione costante, il carico mantiene il dispositivo in prova alla tensione impostata indipendentemente dal fatto che la corrente di ingresso venga modificata.

Operazioni: come sopra.

2.3. CW statico

In modalità tensione costante, il carico mantiene il dispositivo in prova alla potenza impostata indipendentemente dal fatto che la tensione e la corrente in ingresso vengano modificate. Operazioni: come sopra.

2.4. CR statico

In modalità resistenza costante, il carico mantiene il dispositivo in prova alla resistenza impostata indipendentemente dal fatto che la tensione e la corrente in ingresso vengano modificate. Operazioni: come sopra

2.5. Funzione SHORT

In modalità SHORT, il carico viene erogato alla corrente massima. Operazioni:

Premere a lungo CC per visualizzare MODE: SHORT sull'interfaccia e premere CC, CV, CW o CW per uscire.

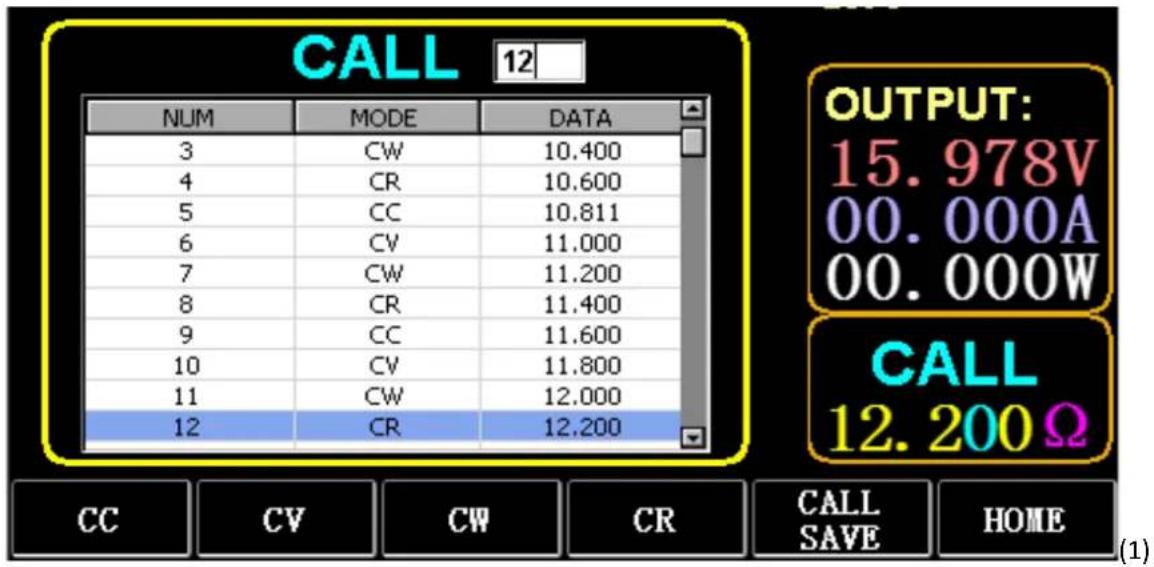

2.6. Chiamata di archiviazione statica

Il carico può memorizzare e richiamare 100 gruppi di valori impostati statici.

1) Operazione di stoccaggio
(1) Premere CAL/SAVE per passare allo stato SAVE.
(2) Immettere un tasto numerico per indicizzare una riga nell'elenco, premere TAB per selezionarla e premere INVIO per accedere alla modalità di modifica. Modifica per visualizzare uno sfondo rosso e premi 6 e 4 per selezionare.
(3) Modifica MODALITÀ. Per modificare, premere CC, CV, CW o CR sulla tastiera.
(4) Modifica i dati. Per modificare, premere da 0 a 9 ed ESC sulla tastiera.
(5) Dopo la modifica, premere INVIO e premere nuovamente a lungo INVIO per salvare i dati.
2) Operazione di chiamata
(1) Premere CHIAMA/SALVA per passare a CHIAMA.
(2) Immettere un tasto numerico per indicizzare una riga oppure premere TAB per cambiare elenco, selezionarlo con la manopola e premere INVIO.
3) Chiamata rapida da M1 a M6

Premere a lungo i numeri da 1 a 6 per chiamare M1 a M6.

3. Modalità di test dinamico

In modalità dinamica, il carico commuta costantemente tra 2 valori diversi A e B.

3.1. CC dinamico

Per l'uscita utilizzando due correnti diverse con cicli di lavoro diversi a una determinata frequenza.

Prendiamo come esempio la pendenza attuale A di 0,001 A/μS, la pendenza della variazione attuale B di 0,002 A/μS, il valore attuale A di 1 A, il valore attuale B di 2 A, la frequenza del ciclo di 1 Hz e il ciclo di lavoro del 40%.

Operazioni:

Selezionare (F5) Dinamico per accedere all'interfaccia come mostrato nella Fig. 3.1.

1) Premere (F1) DYN/CALL, premere TAB per selezionare la casella a discesa CALLDYN e ruotare la manopola su CC.
2) Premere (F2) DYN/SAVE per visualizzare SALVA sullo schermo.
3) Premi TAB per cambiare la messa a fuoco. La manopola seleziona la prima riga.
4) Premere INVIO per selezionare lo sfondo rosso.
5) Inserisci i numeri da 0 a 9 ed ESC.
6) Dopo aver modificato il valore come 0,001, premere INVIO. Quindi sullo schermo verrà visualizzato 0,0010 e lo sfondo diventerà blu.
7) Ripetere i passaggi precedenti per impostare rispettivamente 0,002 A/μS, 1 A, 2 A, 1 HZ e 40%.
8) Premere a lungo INVIO per salvare i dati modificati.
9) Premere il tasto funzione (F1) DYN/CALL per visualizzare CALL.
10) Premere INVIO per chiamare.

11) Accendere/Spegnere.

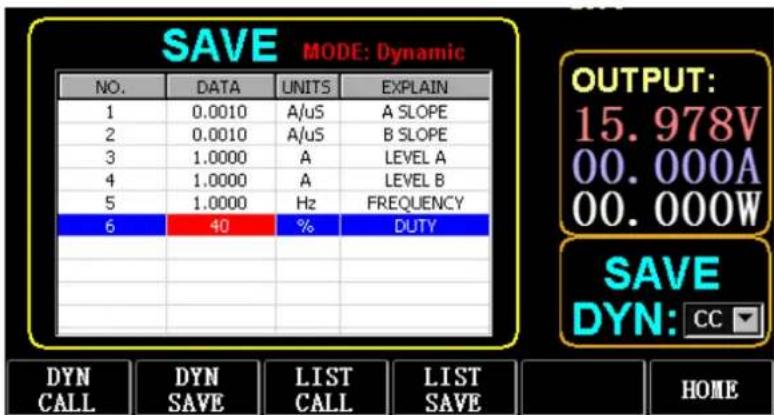

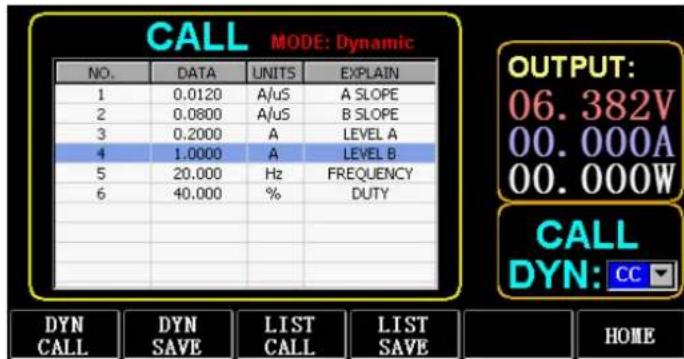

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE LIST HOME

Figura 3.1 DYN CC

Nota:

Imposta la pendenza e il valore corrente in modo che siano dipendenti dall'intervallo. La pendenza massima dell'intervallo piccolo è 0,24 A/μS, la corrente massima può essere impostata su 3 A, la pendenza massima dell'intervallo grande è 3,2 A/μS e la corrente massima può essere impostata su 40 A.

La frequenza massima può essere impostata a 40.000 Hz. Quando la frequenza è impostata su 40.000 Hz, il ciclo di lavoro massimo è del 50%.

Per l'impostazione massima attuale, fare riferimento alla sezione "Carico massimo impostato".

3.2. CV dinamico

Utilizzato per l'uscita con diversi cicli di lavoro a due tensioni diverse a una determinata frequenza.

Prendiamo come esempio la tensione A di 1 V, la tensione B di 2 V, la frequenza del ciclo di 1 Hz e il ciclo di lavoro del 40%.

Operazioni:

1) Premere (F1) DYN/CALL, TAB per selezionare DYN/CALL e ruotare la manopola su CV.
2) Premere (F2) DYN/SAVE per visualizzare SALVA sullo schermo.
3) Premere TAB per cambiare la messa a fuoco e ruotare la manopola per selezionare la prima riga.
4) Premere INVIO per selezionare lo sfondo rosso.
5) Inserisci i numeri da 0 a 9 ed ESC.
6) Dopo aver modificato 1.0001, premere INVIO. Quindi sullo schermo verrà visualizzato 1.0000 e lo sfondo diventerà blu.
7) Ripetere i passaggi precedenti per impostare rispettivamente 2 V, 1 Hz e 40%.
8) Premere a lungo INVIO per salvare i dati modificati.

9) Premere (F1) DYN/CALL per visualizzare CALL.
10) Premere INVIO per chiamare DYN CV.
11) Accendere/Spegnere.

3.3. CW dinamico

Il funzionamento è lo stesso di cui sopra.

3.4. CR dinamico

Il funzionamento è lo stesso di cui sopra.

3.5. PL dinamico

All'inizio è impostato sul valore A. Ogni volta che viene ricevuto un segnale di trigger, il carico viene commutato sul valore B e commutato nuovamente sul valore A dopo aver mantenuto il tempo impostato.

Di seguito vengono presi come esempio la pendenza attuale A di 0,001 A/μS, la pendenza attuale B di 0,002 A/μS, il valore attuale A di 1 A, il valore attuale B di 2 A e la durata B di 1 s.

Operazioni:

1) Premere (F1) DYN/CALL, premere TAB per selezionare CALLYN e ruotare la manopola su PL.
2) Premere (F2) DYN/SAVE per visualizzare SALVA sullo schermo.
3) Premere TAB per cambiare la messa a fuoco e ruotare la manopola per selezionare la prima riga.
4) Premere INVIO per selezionare lo sfondo rosso.
5) Inserisci i numeri da 0 a 9 ed ESC.
6) Dopo aver modificato il valore come 0,001, premere INVIO. Quindi sullo schermo verrà visualizzato 0,0010 e lo sfondo diventerà blu.
7) Ripetere i passaggi precedenti per impostare rispettivamente 0,002 A/μS, 1 A, 2 A e 1 S.
8) Premere a lungo INVIO per salvare i dati modificati.
9) Premere il tasto funzione (F1) DYN/CALL per visualizzare CALL.
10) Premere INVIO per chiamare DYN RL.
11) Accendere/Spegnere.
12) Attiva il valore B ogni volta che premi INVIO.

3.6. RL dinamico

Ogni volta che viene ricevuto un segnale di trigger, il carico viene commutato avanti e indietro tra il valore A e il valore B.

Prendiamo come esempio la pendenza attuale A di 0,001 A/μS, la pendenza attuale B di 0,002 A/μS, il valore attuale A di 1 A e il valore attuale B di 2 A.

Operazioni:

1) Premere (F1) DYN/CALL, premere TAB per selezionare DYN/CALL e ruotare la manopola su RL.
2) Premere (F2) DYN/SAVE per visualizzare SALVA sullo schermo.
3) Premere TAB per cambiare la messa a fuoco e ruotare la manopola per selezionare la prima riga.
4) Premere INVIO per selezionare lo sfondo rosso.
5) Inserisci i numeri da 0 a 9 ed ESC.
6) Dopo aver modificato il valore come 0,001, premere INVIO. Quindi sullo schermo verrà visualizzato 0,0010 e lo sfondo diventerà blu.
7) Ripetere i passaggi precedenti per impostare rispettivamente 0,002 A/μS, 1 A e 2 A.
8) Premere a lungo INVIO per salvare i dati modificati.
9) Premere il tasto funzione (F1) DYN/CALL per visualizzare CALL.
10) Premere INVIO per chiamare DYN RL.
11) Accendere/Spegnere.
12) Attiva il valore B ogni volta che premi INVIO.

4. Modalità di funzionamento sequenziale

È possibile memorizzare un massimo di 7 gruppi, ogni gruppo può impostare fino a 84 correnti variabili dinamicamente, dopodiché le correnti impostate possono essere commutate in sequenza. Prendiamo come esempio le impostazioni memorizzate nel Gruppo 1, la corrente massima di 3 A e il numero di variazioni dinamiche della corrente di 3; la prima corrente dinamica di 1 A, la velocità di variazione di 0,001 A/μS e la durata di 1 s; la seconda corrente dinamica di 2 A, la velocità di variazione di 0,002 A/μS e la durata di 2 S; la terza corrente dinamica di 3 A, la velocità di variazione di 0,003 A/μS e la durata di 3 s; il numero di operazioni ripetute di 5. Come mostrato nella Figura 4.1 Elenco. Operazioni:

1) Premere (F3) LIST/CALL, premere TAB per selezionare GRUPPO e ruotare la manopola su Gruppo 1.
2) Premere (F4) LIST/SAVE per visualizzare SALVA su LIST.
3) Premere TAB per cambiare messa a fuoco, selezionare RANGE e modificare il valore massimo di 3A tramite i tasti numerici da 0 a 9 ed ESC.
4) Premere TAB per selezionare CICLO. Il numero di cicli di modifica è 5.
5) Premere TAB fino alla prima riga di LIST e premere INVIO. In questo momento lo sfondo diventa rosso.

Modificare il valore DATA del primo elemento pari a 1A. Dopo la modifica, premere INVIO e lo sfondo diventerà blu.

Premere i tasti sinistro e destro (E e 4) fino alla seconda voce SLOPE (A/ μS), modificare il valore come 0,001A/ μS e premere INVIO; lo sfondo diventerà blu. Premere i tasti sinistro e destro (6 e 4) fino alla terza voce TIME (S), modificare il valore su 1s e premere INVIO.

6) Ripetere i passaggi precedenti per iniziare a impostare la seconda e la terza riga della tabella.
7) Premere a lungo INVIO per salvare i dati modificati.
8) Premere il tasto funzione (F3) LIST/CALL per visualizzare CALL.
9) Premere INVIO per chiamare LIST1.
10) Accendere/Spegnere.

Nota:

Per eliminare i dati dopo la riga 3, selezionare la riga 4 in modalità SALVA ELENCO.

Premere INVIO per accedere allo sfondo di modifica, che diventa rosso; quindi premere ESC per eliminare tutti i dati dopo la riga 4. Premere a lungo INVIO per salvare i dati.

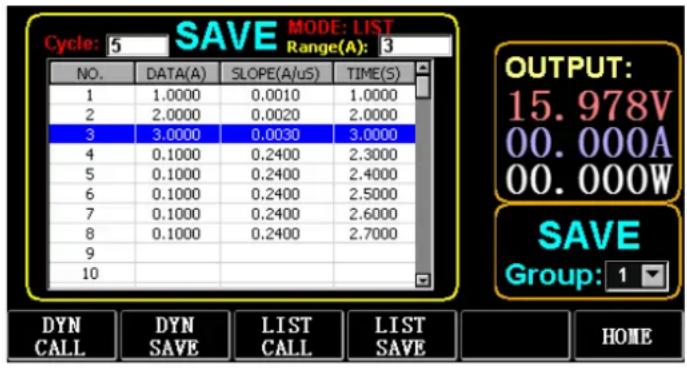

Cycle: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/uS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Figura 4.1 Elenco

5. Modalità test batteria

È possibile impostare un massimo di 7 gruppi di parametri di test della batteria; la batteria viene testata in base alla corrente, alla tensione, alla capacità e al tempo impostati e il test viene automaticamente disattivato se una delle condizioni è soddisfatta.

5.1. Impostazione del test della batteria

Istruzioni per l'uso: utilizza come esempio le impostazioni memorizzate nel Gruppo 1, l'intervallo di corrente di 10 A, la corrente di scarica di 1 A, la tensione di interruzione della scarica di 2 V, la capacità di interruzione della scarica di 0,5 AH e la durata della scarica di 200 m (unità di tempo della batteria: m).

1) Premere (F3) Batteria sull'interfaccia principale per accedere alla misurazione della batteria.
2) Premere (F1) BATT/CALL e premere TAB per selezionare GRUPPO CHIAMATE 1.
3) Premere (F2) BATT/SAVE per visualizzare SALVA sulla tabella.

4) Premere TAB per cambiare la messa a fuoco e ruotare la manopola per selezionare la posizione della riga che si desidera modificare.
5) Premere INVIO per selezionare lo sfondo rosso.
6) Inserisci i numeri da 0 a 9 ed ESC.
7) Dopo aver modificato l'intervallo di 10 A, premere INVIO. Quindi sullo schermo verrà visualizzato 10.000 e lo sfondo diventerà blu.
8) Ripetere i passaggi precedenti per impostare rispettivamente 1A, 2V, 0,5AH e 200M.
9) Premere a lungo INVIO per salvare i dati modificati.
10) Premere (F1) BATT/CHIAMA.
11) Premere INVIO per chiamare.
12) Accendere/Spegnere.

6. Modalità curva VI

È possibile impostare un massimo di 7 gruppi di parametri di test VI in base alla corrente massima, alla corrente minima e al valore del passo impostati.

Curva VI

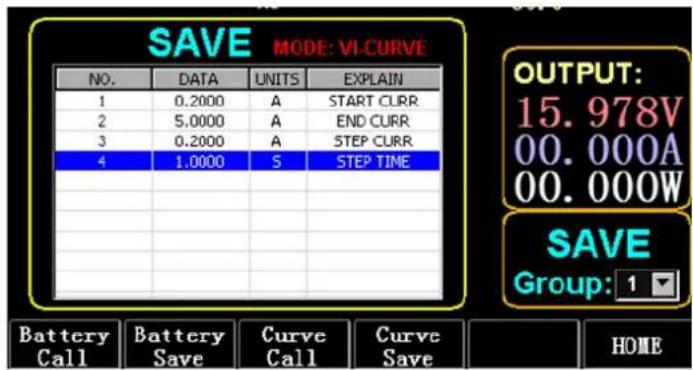

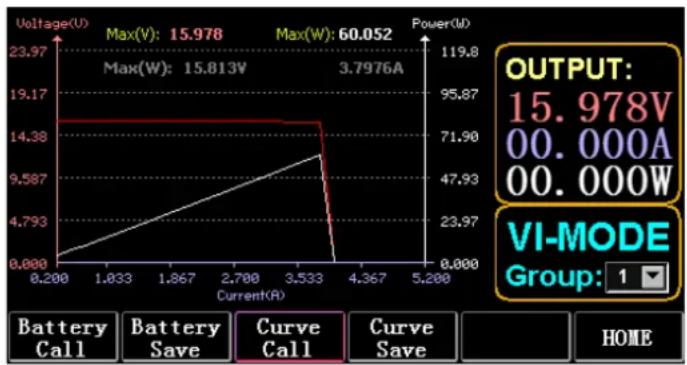

SAVE MODE: VI-Curve NO. DATA UNITS EXPLAIN 1 0.2000 A START CURR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Figura 6.1 VI Parametri correnti

6.1. Configurazione del test VI

Istruzioni per l'uso: utilizza come esempio le impostazioni memorizzate nel Gruppo 1, la corrente di avvio di 0,2 A, la corrente finale di 5 A, la corrente di passo di 0,2 A e la durata del passo di 1 s.

1) Premere (F3) Batteria sull'interfaccia principale per accedere alla misurazione VI.
2) Premere (F3) Curva/CHIAMA e premere TAB per selezionare GRUPPO CHIAMA 1
3) Premere (F4) Curva/SALVA per visualizzare SALVA sulla tabella.
4) Premere TAB per passare alla messa a fuoco della tabella e ruotare la manopola per selezionare la posizione della riga da modificare.
5) Premere INVIO per selezionare lo sfondo rosso.

6) Premere INVIO per selezionare lo sfondo rosso.
7) Dopo aver modificato il valore come 0,2, premere INVIO. Quindi sullo schermo verrà visualizzato 0,2000 e lo sfondo diventerà blu.
8) Ripetere i passaggi precedenti per impostare rispettivamente 5 A, 2 A e 1.000 s.
9) Premere a lungo INVIO per salvare i dati modificati.
10) Premere (F3) Curva/CHIAMA.
11) Premere INVIO per chiamare.
12) Accendere/Spegnere.

L'effetto dell'operazione è mostrato nella Figura 6.2.

Figura 6.2 Interfaccia di esecuzione VI

7. Modalità OCP

Quando la tensione raggiunge il valore VON, l'uscita di corrente verrà ritardata per un periodo di tempo e il valore del passo verrà diminuito una volta ogni due periodi di tempo finché la corrente di interruzione o la tensione non saranno superiori alla tensione impostata dall'OCP. Se la tensione di arresto è superiore alla tensione OCP e la corrente è compresa tra il valore massimo e minimo impostati, è PASS, altrimenti è FAULT.

7.1. Impostazione della funzione del test OCP

Nota: è possibile impostare al massimo 7 gruppi di parametri di test OCP.

Istruzioni operative: utilizza come esempio le impostazioni memorizzate nel Gruppo 1, tensione VON di 10 V, ritardo della tensione VON di 5 S e intervallo di corrente di 3 A; corrente di avvio di 2 A, ogni diminuzione di 0,1 A e ogni durata di diminuzione di 1 s; corrente finale di 1 A, tensione OCP di 8 V, corrente massima di 1,9 A e corrente minima di 1,1 A.

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Figura 7.1 OCP

1) Premere (F2) OCP/OPP nella home page.
2) Premere (F1) OCP/CALL e TAB per selezionare GRUPPO CHIAMATE 1.
3) Premere (F2) OCP/SALVA per visualizzare SALVA sulla tabella.
4) Premere TAB per cambiare la messa a fuoco e ruotare la manopola per selezionare la prima riga.
5) Premere INVIO per selezionare lo sfondo rosso. Inserisci i numeri da 0 a 9 ed ESC.
6) Dopo aver modificato VON come 10V, premere INVIO. Quindi sullo schermo verrà visualizzato 10.000 e lo sfondo diventerà blu.
7) Ripetere i passaggi precedenti per impostare rispettivamente 5S, 3A, 2A, 0,1A, 1S, 1A, 8V, 1,9A e 1,1A.
8) Premere a lungo INVIO per salvare i dati modificati.
9) Premere (F1) OCP/CHIAMA.
10) Premere INVIO per chiamare.
11) Accendere/Spegnere.

8. Modalità OPP

Quando la tensione raggiunge il valore VON, la potenza in uscita deve essere ritardata per un certo periodo di tempo e il valore del gradino deve essere diminuito di tanto in tanto finché la potenza di interruzione o la tensione non superano la tensione impostata dall'OPP. Dopo il ritardo e la riduzione, se la tensione è superiore alla tensione OPP, la potenza compresa tra i valori massimo e minimo impostati significa PASS, oppure FAULT.

8.1. Impostazione della funzione del test OPP

È possibile impostare al massimo 7 gruppi di parametri di prova OPP.

Istruzioni operative: utilizza l'impostazione memorizzata nel Gruppo 1, tensione VON di 10 V, ritardo della tensione VON di 5 S e intervallo di corrente di 3 A; potenza iniziale di 20 W, ogni diminuzione di 1 W e ogni durata di diminuzione di 1 s; potenza finale di 10 W, tensione OPP di 8 V, potenza massima di 15 W e potenza minima di 10 W come esempio.

SAVE MODE: OPP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 20.000 W START 5 1.0000 W STEP 6 1.0000 S STEP DELAY 7 10.000 W END 8 8.0000 V OPP VOLT 9 15.000 W MAX TRIP 10 10.000 W MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Figura 8.1 OPP

1) Premere (F2) OCP/OPP nella home page.
2) Premere (F3) OPP/CALL e TAB per selezionare GRUPPO CHIAMATE 1.
3) Premere (F4) OPP/SALVA per visualizzare SALVA sulla tabella.
4) Premere TAB per cambiare la messa a fuoco e ruotare la manopola per selezionare la prima riga.
5) Premere INVIO per selezionare DATI nella prima riga e visualizzare lo sfondo rosso.
6) Inserisci i numeri da 0 a 9 ed ESC.
7) Dopo aver modificato VON come 10V, premere INVIO. Quindi sullo schermo verrà visualizzato 10.000 e lo sfondo diventerà blu.
8) Ripetere i passaggi precedenti per impostare rispettivamente 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W e 10W.
9) Premere a lungo INVIO per salvare i dati modificati.
10) Premere (F3) OCP/CHIAMA.
11) Premere INVIO per chiamare.
12) Accendere/Spegnere.

9. Modalità WAVE

9.1. Misurazione WAVE

1) Premere TAB per visualizzare tensione, corrente e forma d'onda.
2) Premere WAVE per visualizzare la colonna di misurazione.
3) Misurare la scala temporale. Premere oppure4 per selezionare la colonna di misura sinistra o destra e ruotare la manopola per spostarsi a sinistra o a destra per visualizzare la differenza tra le due linee di misura.
4) Misura il valore negativo della tensione o della corrente. Premere T o per selezionare la colonna di misura superiore o inferiore e ruotare la manopola per spostarsi verso l'alto o verso il basso per visualizzare l'ampiezza della colonna di misura corrente.

5) Regola il valore della scala della corrente. Premere a lungo e ruotare la manopola per regolare la dimensione.
6) Regola il valore della scala della tensione. Premere a lungo e ruotare la manopola per regolare la dimensione.
7) Regola il valore temporale del campionamento. Premere INVIO e ruotare la manopola per regolare la dimensione.
8) Quando l'onda si ferma, premere STOP.

Prendiamo come esempio la misurazione della modalità DYN CC.

Dopo aver modificato i dati di DYN CC, la PENDENZA A è 0,012 A/μS, la PENDENZA B è 0,08 A/μS, A è 0,2 A, B è 1 A, la frequenza è 20 HZ, il ciclo di lavoro è 40%, come mostrato nella Fig. 9.1. Per la misurazione della forma d'onda, vedere la Figura 9.2.

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Figura 9.1

Figura 9.2 Misurazione della forma d'onda

1. Impostazione della funzione del parametro

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 Function Settings USB Storage time(S): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 Ω Select Select Select Select Select UP Select Down Save Exit Baudrate UsbStore Voltage

Seleziona Baudrate (F1)	Selezionare il parametro della velocità in baud
Seleziona UsbStore (F2)	Cambia il focus per selezionare l'archivio USB
Seleziona Tensione (F3)	Cambia l'impostazione massima della tensione di messa a fuoco
Selezionare SU (F4)	Sposta l'attenzione verso l'alto
Selezionare GIÙ (Fs)	Spostare la messa a fuoco verso il basso
Salva Esci (F6)	Salva ed esci

10.1. Impostazione dell'interfaccia di comunicazione

1) Impostazione della velocità in baud seriale

Selezionare TAB o (F1) SelBaudrate per ruotare la manopola

(1) Impostazione dell'indirizzo IP

Il tasto ESC sulla tas'era è il tasto di cancellazione, mentre i tas' numerici da 0 a 9 servono per imme"ere numeri.

(2) Impostazione del numero di porta

Il tasto ESC sulla taslera è il tasto di cancellazione, mentre i tas numerici da 0 a 9 servono per immeere numeri. Il numero di porta massimo è 65535, quello minimo è 1000. Non è possibile impostare il valore 18191.

10.2. Impostazione della pendenza CC

Premere TAB per passare a CC SLOPE e ruotare la manopola per selezionare LOW/HIGH.

10.3. Impostazione del tempo di archiviazione del disco flash USB

Premere TAB per passare a Sel UsbStore. ESC è il tasto di cancellazione, mentre i tas numerici da 0 a 9 servono per immeere numeri. Il tempo di archiviazione minimo può essere di soli 0,05 s, mentre il tempo di archiviazione massimo è di 9999 s;

10.4. Impostazione del cicalino

Premere TAB per passare a BEEP e ruotare la manopola per selezionare ON/OFF.

10.5. Impostazione della compensazione a distanza

Premere TAB per passare a Remote Comp, selezionare ON e collegare l'estremità di uscita dell'oggetto da testare al terminale sense (+) o sense (-) sul pannello frontale (questa funzione non viene salvata durante il blackout, altrimenti viene chiusa).

10.6. Impostazione dell'attivazione esterna

Premere TAB per passare a EXIP TRIG e ruotare la manopola per selezionare Trig On/Switch On/OFF.

Trig On: interruttore di attivazione (carico aperto dopo l'attivazione)

Accensione: interruttore remoto (la funzione ON/OFF sul pannello frontale non funziona quando questa funzione è attiva).

10.7. Impostazione dei valori massimi

1) Tensione massima

Premere TAB per passare alla tensione. ESC è il tasto di cancellazione, mentre i tasti numerici da 0 a 9 servono per immettere numeri. La tensione massima è 150 V.

2) Corrente massima

Premere TAB per passare alla modalità Corrente. ESC è il tasto di cancellazione, mentre i tasti numerici da 0 a 9 servono per immettere numeri. La corrente massima è 40A.

3) Potenza massima

Premere TAB per passare a Power. ESC è il tasto di cancellazione, mentre i tasti numerici da 0 a 9 servono per immettere numeri. La potenza massima dipende dal modello.

4) Massima resistenza

Premi TAB per passare alla Resistenza. ESC è il tasto di cancellazione, mentre i tasti numerici da 0 a 9 servono per immettere numeri. La resistenza massima è 7500R.

Nota: 18 V e inferiore è impostato come intervallo di bassa tensione (da 0 a 18 V) e superiore

1. 4 V è impostato come intervallo di alta tensione (da 0 a 150 V).

3A e meno è impostato come intervallo di corrente bassa (da 0 a 3A), mentre sopra 3. 1A è impostato come intervallo di corrente alta (da 0 a 40A).

Valore di allarme OVP: è (19,4 V) nella gamma bassa e (155 V) in quella alta. Valore di allarme OCP: è pari al 105% del valore corrente impostato. Ad esempio, se la corrente è impostata su 5 A, il valore di allarme è 5,25 A.

Valore di allarme OPP: è pari al 105% del valore di potenza impostato. Ad esempio, se il valore di potenza è impostato su 100 W, il valore di allarme è 105 W.

Valore di allarme OTP: se la temperatura è superiore a 850, verrà generato un allarme e il carico verrà chiuso.

10.8. Impostazione RTC

Premere a lungo il tasto numerico 7; la data verrà visualizzata sullo schermo come mostrato nella Fig. 10.2.

USB 2020-08-12 08:44 06 ent MODE:CC Scan OUTPUT: 0.0000V 0.0000A 0.0000W

Figura 10.2 Data RTC

Premere ← o → per spostare il focus e ruotare la manopola per apportare modifiche. Dopo la modifica, premere a lungo INVIO o il tasto numerico 7 per salvare e premere ESC per uscire.

10.9. Impostazione della retroilluminazione

Dopo aver premuto a lungo il tasto numerico 8, la barra di avanzamento verrà visualizzata sullo schermo come mostrato nella Fig. 10.3.

Figura 10.3 Retroilluminazione

Ruotare la manopola per regolare la luminosità, premere a lungo ENTER o il tasto numerico 8 per salvare e premere ESC per uscire.

10.10. 0 funzione di calibrazione

Se il dispositivo non è stato calibrato per un lungo periodo di tempo o la temperatura è alta o bassa, i dati non torneranno a zero e sarà possibile eseguire la funzione di calibrazione 0.

Dopo essere entrati nella home page, chiudere il carico, scollegare la linea di prova esterna e premere a lungo il tasto numerico 0 per oltre 3 secondi per la calibrazione 0 di tensione e corrente. La funzione di calibrazione 0 scomparirà quando il carico verrà riavviato, per poi essere nuovamente calibrata quando necessario.

11. Funzione di importazione ed esportazione di U Flash Disk

Salvataggio dei dati di tensione e corrente in tempo reale ed esportazione dell'elenco dei dati tramite disco flash USB. Come mostrato nella Fig. 11.1, l'albero USB [0] sulla sinistra mostra che l'elenco dei file è il formato dati accettabile caricato nel disco flash U. Nella parte superiore destra c'è l'opzione per importare il carico dal disco flash U, mentre nella parte inferiore c'è l'opzione per esportare i dati dal carico al disco flash U.

Premere TAB per selezionare il controllo. Premere ▶ ▶ ▼ per spostare la messa a fuoco a sinistra o a destra. Premere F4 (Carica CSV) per importare il file dal disco flash USB e salvare CSV (F5) per esportare il file CSV sul disco flash USB. I tasti funzione sono mostrati nella Figura 11.2 sottostante:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST 1_set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start Stop USB SaveData SaveData Discon. LOAD CSV SAVE CSV HOME

Figura 11.1 Interfaccia di archiviazione del disco flash USB

Avvia Salvataggio Dati (F1)	Crea un file CSV con data come nome
Interrompi salvataggio dati (F2)	Interrompere la scrittura dei file
Disconnessione USB (F3)	Disconnetti USB
Carica CSV (F4)	Importa file da disco flash USB
Salva CSV (F5)	Esporta file CSV
Pagina iniziale (F6)	Pagina iniziale

Figura 11.2

11.1. Importa e salva LIST

Prendiamo come esempio la tabella in cui vengono esportati i dati del Gruppo BAT 1.

1) Dopo aver inserito il disco flash USB, la chiave USB viene visualizzata nella home page. Premere (F4) USB.
2) Premere TAB per passare a SALVA, ruotare la manopola per selezionare la modalità BAT, premere 6 o 4 per selezionare Gruppo e ruotare la manopola su Gruppo 1.
3) Dopo aver premuto (F5) SALVA CSV, verrà visualizzato un messaggio che informa che l'esportazione è stata completata. Importa DYN_PL_Set.csv dal disco flash USB in DYN PL.

K12		fx
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	A SLOPE
3	2	1.248	A/uS	B SLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

Figura 11.3 DYN_PL_Set.csv

4) Premere TAB per passare a LOAD, regolare la modalità DYN e ruotare la manopola su PL.
5) Elencare un albero di file sulla sinistra e ruotare la manopola per selezionare il file DYN_PL Set.CSV da importare.

6) Dopo aver premuto (F4) CARICA CSV, verrà richiesto di confermare l'importazione.

11.2. Archiviazione su disco flash U dei dati in tempo reale del test di carico

Se i dati del test in tempo reale vengono salvati con un disco flash USB, il volume di dati è tale da salvare i dati di tensione e corrente 5 volte al secondo.

Le procedure operative sono le seguenti:

1) Premere F6 (Config), utilizzare Tab per spostare il focus su USB Store (Fig. 10.1 Impostazione parametri).

Utilizzare ESC per eliminare, digitare il tasto numerico 0.2, che significa salvare 5 volte al secondo.

2) Esistono due modi per aprire il file di dati salvati.

<1> Attivare o disattivare il salvataggio dei dati nell'interfaccia del menu: accedere alla pagina del disco flash USB (Fig. 11.1 Interfaccia di archiviazione del disco flash USB). Premere (F1) "Avvia salvataggio dati" per iniziare, quindi la barra di stato superiore avrà una freccia rivolta verso il basso lampeggiante, a indicare che i dati vengono salvati in questo momento.

Per interrompere la scrittura, rientrare nella pagina del disco flash USB, quindi premere (F2) "Interrompi salvataggio dati". E la freccia in alto scomparirà.

<2> Tasto di scelta rapida per aprire o chiudere l'operazione: durante l'inserimento del disco flash U, premere a lungo il tasto numerico 9 per avviare il salvataggio del disco flash U e premere nuovamente a lungo il tasto numerico 9 per interrompere il salvataggio.

Fare riferimento alla Fig. 11.4 Icona di scrittura dei dati

Fig. 11.4 Icona di scrittura dei dati

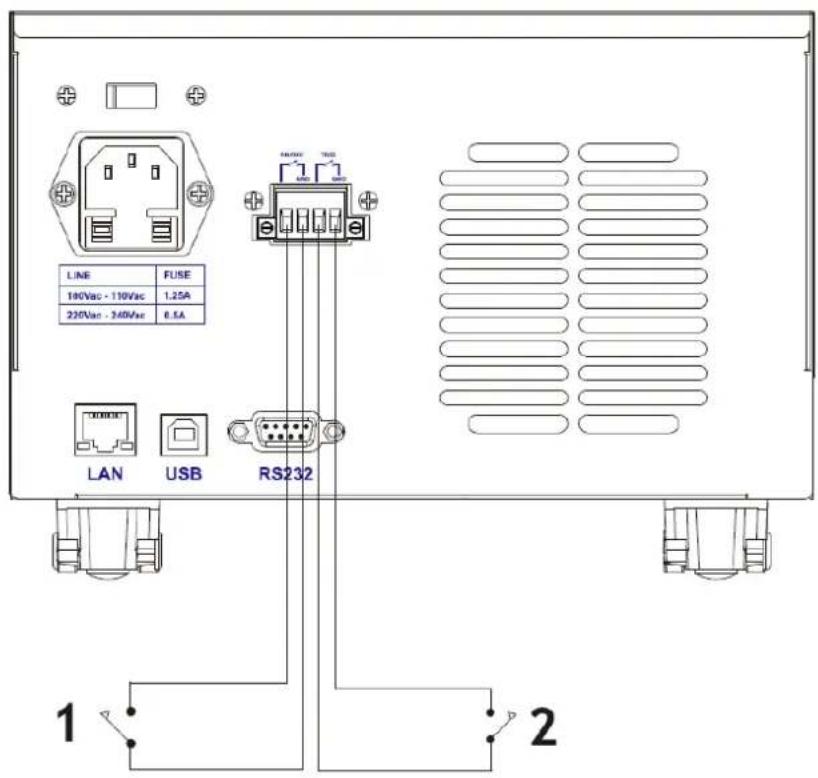

Diagramma delle interfacce esterne

Compensazione dell'uscita.

RORO DC PAGUARUS ELEVIRE LOB S+ S- 1

1 - Potere

LINE 180Vac - 110Vac 220Vac - 240Vac FUSE 1.25A 6.5A LAN USB RS232 1 2

1 – Controllo dell'interruttore esterno
2 – Controllo del trigger esterno

12. Pulizia e manutenzione

• Scollegare sempre il dispositivo prima di pulirlo o riporlo.
  • Per pulire la superficie utilizzare solo detergenti non corrosivi.
• Dopo aver pulito il dispositivo, tutte le parti devono essere asciugate completamente prima di utilizzarlo nuovamente.

• Conservare l'unità in un luogo asciutto e fresco, al riparo dall'umidità e dall'esposizione diretta alla luce solare.
  • Non spruzzare l'apparecchio con un getto d'acqua né immergerlo in acqua.

• Non far penetrare acqua all'interno del dispositivo attraverso le aperture di ventilazione poste sul suo alloggiamento.

• Pulire le prese d'aria con una spazzola e aria compressa.
• L'apparecchio deve essere ispezionato regolarmente per verificarne l'efficienza tecnica e individuare eventuali danni.
  • Per la pulizia utilizzare un panno morbido.
• Per la pulizia non utilizzare oggetti appuntiti e/o metallici (ad esempio una spazzola metallica o una spatola metallica) perché potrebbero danneggiare la superficie dell'apparecchio.
• Non pulire il dispositivo con sostanze acide, agenti per uso medico, diluenti, carburante, oli o altre sostanze chimiche perché potrebbero danneggiarlo.

SMALTIMENTO DEI DISPOSITIVI USATI:

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente. Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.
