GEBRUIKSAANWIJZING S-LS-119 Stamos

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de inhoud van de Engelse versie, welke de officiële versie is.

Specifications

Let op: De onderstaande specificaties zijn getest bij een temperatuur van 25°C+-5°C en een opwarmtijd van 20 minuten.

Productnaam: DC elektronische belastingModelnaam: S-LS-119
Invoerclassificatie	EffektSpændingHuidig	1500W0-150V0-40A
CC-modus	Bereik	0-3A	0-40A
	Deviatie	0,1 mA	1mA
	Nauwkeurigheid	± (0,05% van set + 0,045% korting)
CV-modus	Bereik	0-50V	0-150V
	Deviatie	0,1mV	1mV
	Nauwkeurigheid	± (0,05% van set + 0,025% afwijking)
CR-modus	Bereik	0,05Ω - 7,5KΩ
	Deviatie	16 bit
	Nauwkeurigheid	± (0,05% van set + 0,025% afwijking)
CW-modus	Bereik	1500 Watt
	Deviatie	0,01W
	Nauwkeurigheid	± (0,1% van set + 0,1% afwijking)
Helling	Bereik	0-3A	0-40A
	Stijgende	0,0001-0,3A/μs	0,001-2A/μs
	Falen	0,0001-0,3A/μs	0,001-2A/μs
Spænding meting	Bereik	0-18V	0-150V
	Deviatie	0,1mV	1mV
	Nauwkeurigheid	± (0,03%offset+0,025%off.s)
Stroommeting	Bereik	0-3A	0-40A
	Deviatie	0,1 mA	1mA
	Nauwkeurigheid	± (0,05% van set + 0,045% afwijking)
Vermogensmeting	Bereik	1500W
	Deviatie	0,01W
	Nauwkeurigheid	± (0,1% van set + 0,1% afwijking)
Overspanningsbeveiliging		1550W
Overstroombeveiliging		42A
Overspanningsbeveiliging		155V
Overtemperatuurbeveiliging		85°C
Ingangsimpedantie		150KΩ
Gewicht		14,85kg
Afmetingen (B*D*H)		47x38x15cm

1. Hoofdinterface

1.1. Menutoetsen

STATIC(F1) Voer statische CC, CV, CW, CR of SHORT in

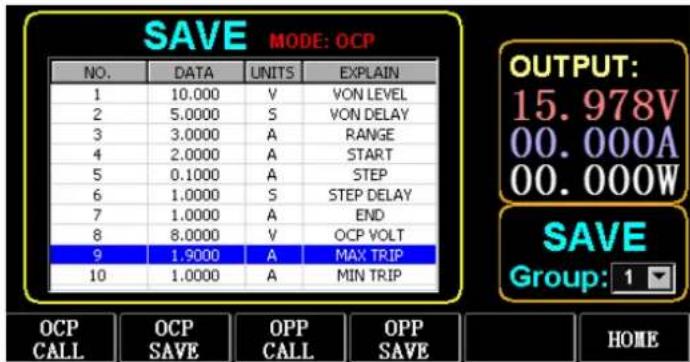

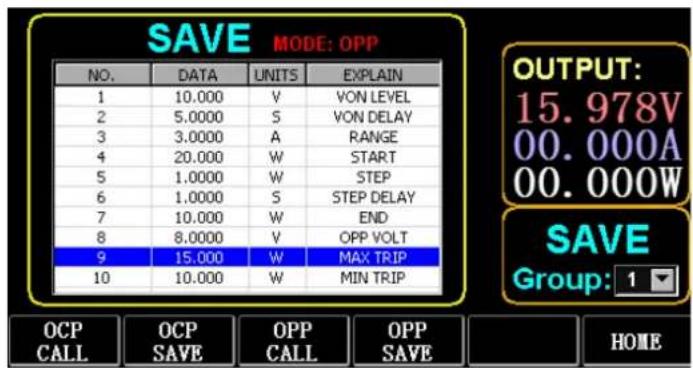

OCP/OPP(F2) oproeptabellen OCP en OPP

BATTERY(F3) Batterijmeetmodus: VI-curve

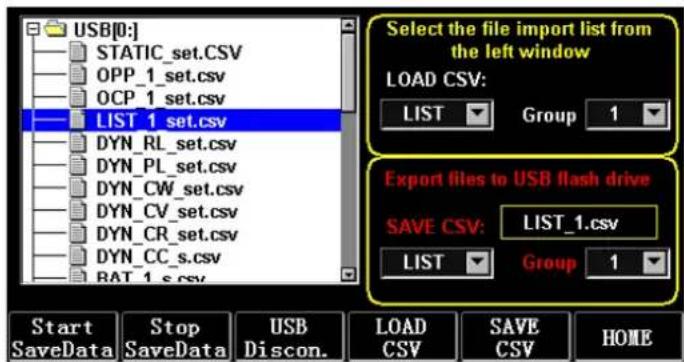

Nadat u de USB-schijf hebt geplaatst, wordt op het paneel het USB-logo weergegeven. Het paneel is leeg als de schijf niet is geplaatst. Gegevens opslaan op de U-schijf, LIST importeren en exporteren naar de U-schijf.

DYNAMIC(F5) Dynamische CC, CV, CW, CR, RL of PL

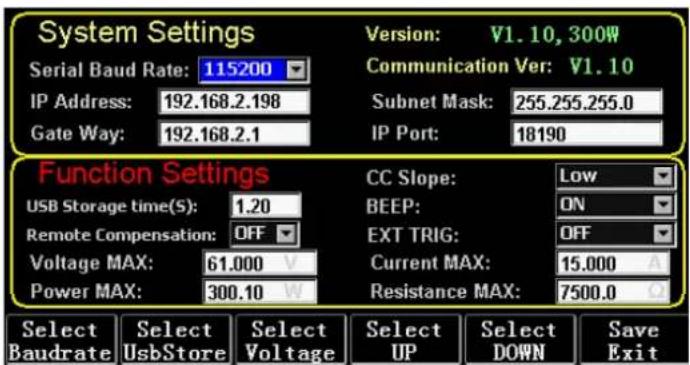

CONFIG(F6) Parameterinstellingen

1.2. Toetsenbordfunctie

ESC toets voor ontsnappen en verwijderen

F1 to F6 Functietoetsen

TAB Verander de focus

1. Pauze tijdens weergave van de golfvorm

STOP 2. Pauze lijzens woorgave van de gevenen 2. Druk lang om een screenshot te maken

LOCK Druk lang om het toetsenbord te vergrendelen, en druk nogmaals lang om het te ontgrendelen

1. Kort indrukken om de CC-modus te openen

2. Druk lang op KORT

CV Ga naar de CV-modus

CW Ga naar de CW-modus

CR Ga naar de CR-modus

0 to 9 1. Druk kort op de cijfertoetsen

	2. Druk lang op de cijfers 1 tot en met 6 om de statische opslageenheden 1 tot en met 6 op te roepen

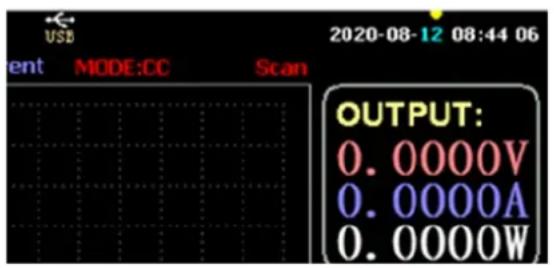

	3. Druk lang op 7 om RTC in te stellen en druk nogmaals lang om op te slaan en af te sluiten

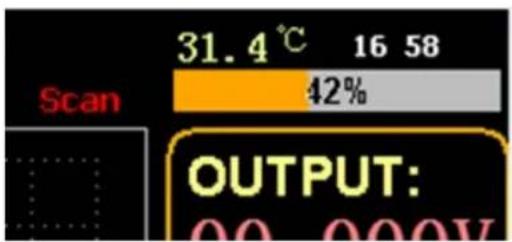

	4. Druk lang op 8 om de LCD-achtergrondverlichting in te stellen en druk nogmaals lang om op te slaan en af te sluiten
	5. Druk lang op 9 om de USB-opslag in te schakelen en druk nogmaals lang om d'opslag uit te schakelen.
	6. Houd in de hoofdinterface het cijfer 0 langer dan 3 seconden ingedrukt om 0 te kalibreren

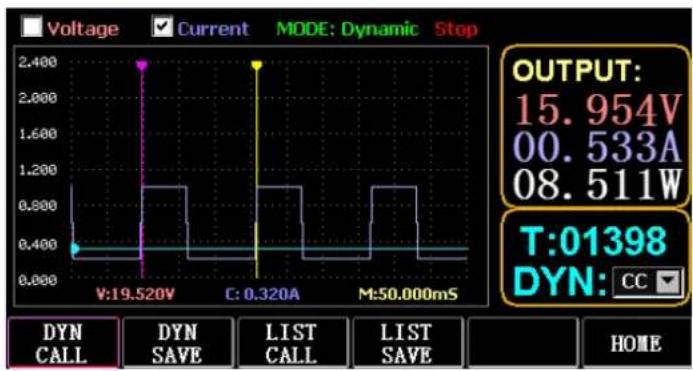

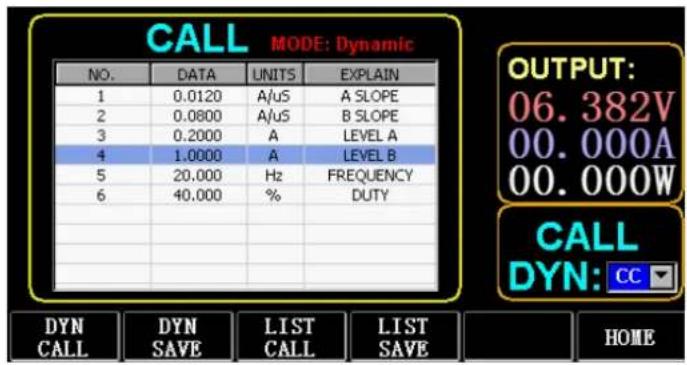

WAVE	Druk op TAB om spanning of stroom te selecteren en druk op WAVE om 4 meetlijnen weer te geven, waarvan 2 verticale lijnen de tijd meten en 2 horizontale lijnen respectievelijk de spanning en stroomamplitude meten.
	1. Druk kort op 6 (linker toets) om de verticale lijn aan de linkerkant te selecteren
	2. Kort indrukken4 (rechter toets) om de verticale lijn aan de rechterkant te selecteren en lang indrukken na STOP om de golfvorm naar rechts te verplaatsen
	3. Kort indrukken (omhoog-toets) om de gemeten spanningsamplitude te selecteren en lang indrukken om de waarde van de spanningsschaal te wijzigen
	4. Kort indrukken (omlaag-toets) om de gemeten stroomamplitude te selecteren en lang indrukken om de huidige schaalwaarde te wijzigen
	5. Voer in om de waarde van de bemonsteringstijd aan te passen
ON	Aan- en uitzetten
Enter	1. Kort indrukken om binnen te gaan
	2. Lang indrukken om op te slaan
Note:	De lange druktijd is ongeveer 1,5 seconde

2. Statische modus

2.1. Statische CC

In de constante stroommodus verbruikt de belasting een constante stroom, ongeacht of de ingangsspanning verandert.

Werking:

1) Druk op CC of op de sokey F1 op het toetsenbord.
2) Voer een waarde van 0 tot en met 9 in op het numerieke toetsenbord.
3) Druk op 6 en 4 om de cursor te verplaatsen en druk op T en de knop om de overeenkomsge waarde aan te passen.
4) Druk op ENTER om AAN/UIT te zeien.

2.2. Statisch CV

In de constante spanningsmodus houdt de belasting het te testen apparaat op de ingestelde spanning, ongeacht of de ingangsstroom wordt gewijzigd.

Werking: idem als hierboven.

2.3. Statische CW

In de constante spanningsmodus houdt de belasting het te testen apparaat op het ingestelde vermogen, ongeacht of de ingangsspanning en -stroom worden gewijzigd. Werking: idem als hierboven.

2.4. Statische CR

In de constante weerstandsmodus houdt de belasting het te testen apparaat op de ingestelde weerstand, ongeacht of de ingangsspanning en -stroom worden gewijzigd. Werking: hetzelfde als hierboven

2.5. KORTE functie

In de KORTE modus wordt de belasting met de maximale stroomsterkte uitgevoerd. Werking:

Druk lang op CC om MODE: SHORT op de interface weer te geven en druk op CC, CV, CW of CW om af te sluiten.

2.6. Statische opslag aanroepen

De belasting kan 100 groepen statische setwaarden opslaan en aanroepen.

1) Opslagbewerking
(1) Druk op CAL/SAVE om de status naar SAVE te schakelen.
(2) Voer een cijfertoets in om een regel in de lijst te indexeren, druk op TAB om de regel te selecteren en druk op ENTER om de bewerkingsmodus te openen. Bewerk om een rode achtergrond weer te geven en druk op 6 en 4 om te selecteren.
(3) Bewerk MODUS. Druk op CC, CV, CW of CR op het toetsenbord om wijzigingen aan te brengen.
(4) Gegevens bewerken. Druk op 0 tot en met 9 en ESC op het toetsenbord om wijzigingen aan te brengen.
(5) Druk na de wijziging op ENTER en houd ENTER nogmaals lang ingedrukt om de gegevens op te slaan.

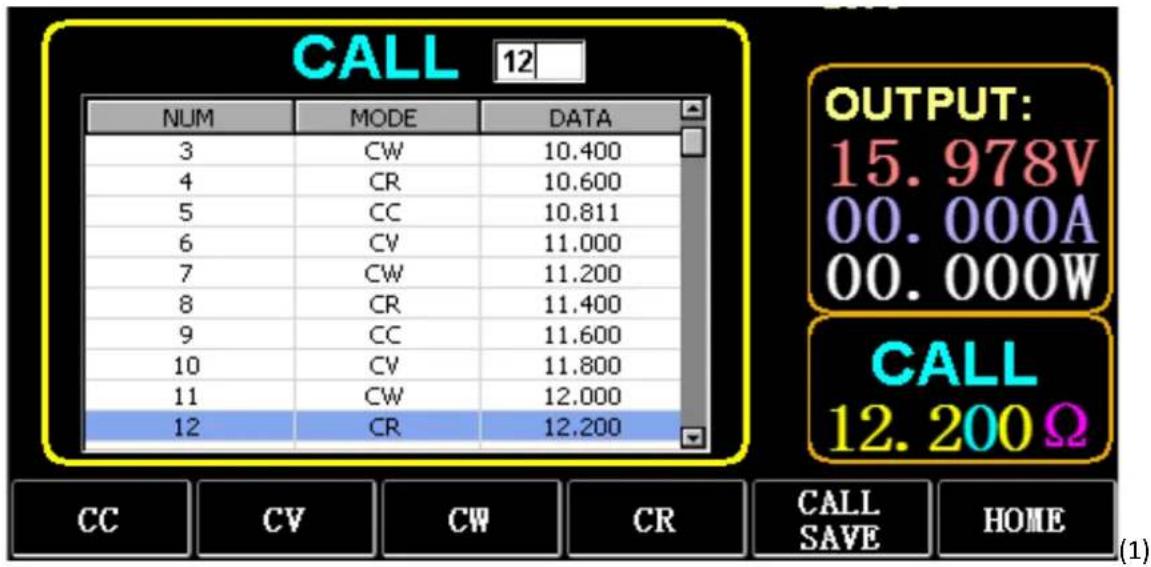

2) Oproepbewerking
(1) Druk op CALL/SAVE om over te schakelen naar CALL.
(2) Voer een cijfertoets in om een regel te indexeren of druk op TAB om door de lijst te bladeren, selecteer de regel met de draaiknop en druk op ENTER.
3) Snel bellen van M1 naar M6

Druk lang op de cijfers 1 tot en met 6 om M1 tot en met M6 te bellen.

In de dynamische modus schakelt de belasting voortdurend tussen 2 verschillende waarden A en B.

3.1. Dynamische CC

Voor uitvoer met twee verschillende stromen met verschillende bedrijfscycli bij een bepaalde frequentie.

Neem bijvoorbeeld de stroomhelling A van 0,001 A/μS, de stroomveranderingshelling B van 0,002 A/μS, de stroomwaarde A van 1 A, de stroomwaarde B van 2 A, de cyclusfrequentie van 1 Hz en de duty cycle van 40%.

Werking:

Selecteer (F5) Dynamisch om de interface te openen zoals weergegeven in Figuur 3.1.

1) Druk op (F1) DYN/CALL, druk op TAB om de vervolgkeuzelijst van CALLDYN te selecteren en draai de knop naar CC.
2) Druk op (F2) DYN/SAVE om SAVE op het scherm weer te geven.
3) Druk op TAB om de focus te verwisselen. Met de knop selecteert u de eerste rij.
4) Druk op ENTER om de rode achtergrond te selecteren.
5) Voer de cijfers 0 tot en met 9 in en druk op ESC.
6) Nadat u het hebt bewerkt als 0,001, drukt u op ENTER. Dan verschijnt er 0,0010 op het scherm en de achtergrond wordt blauw.
7) Herhaal de bovenstaande stappen om respectievelijk 0,002 A/μS, 1 A, 2 A, 1 Hz en 40% in te stellen.
8) Druk lang op ENTER om de bewerkte gegevens op te slaan.
9) Druk op de softkey (F1) DYN/CALL om CALL weer te geven.

10) Druk op ENTER om te bellen.

11) AAN/UIT zetten.

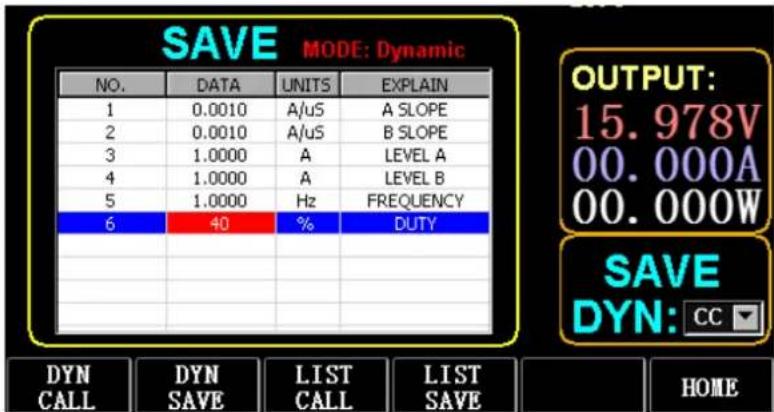

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE LIST HOME

Figuur 3.1 DYN CC

Opmerking:

Stel de helling en de huidige waarde in op bereikafhankelijk. De maximale helling van het kleine bereik bedraagt 0,24 A/μS, de maximale stroom kan worden ingesteld op 3 A, de maximale helling van het grote bereik bedraagt 3,2 A/μS en de maximale stroom kan worden ingesteld op 40 A.

De maximale frequentie kan worden ingesteld op 40.000 Hz. Wanneer de frequentie is ingesteld op 40.000 Hz, bedraagt de maximale inschakelduur 50%.

Raadpleeg het gedeelte 'Maximale instelling laden' voor de huidige maximale instelling.

3.2. Dynamisch CV

Wordt gebruikt voor uitvoer met verschillende bedrijfscycli bij twee verschillende spanningen bij een bepaalde frequentie.

Neem als voorbeeld de A-spanning van 1 V, de B-spanning van 2 V, de cyclusfrequentie van 1 Hz en de duty cycle van 40%.

Werking:

1) Druk op (F1) DYN/CALL, TAB om DYN/CALL te selecteren en draai de knop naar CV.
2) Druk op (F2) DYN/SAVE om SAVE op het scherm weer te geven.
3) Druk op TAB om de focus te verwisselen en draai aan de knop om de eerste rij te selecteren.
4) Druk op ENTER om de rode achtergrond te selecteren.
5) Voer de cijfers 0 tot en met 9 in en druk op ESC.
6) Nadat u het hebt bewerkt als 1.0001, drukt u op ENTER. Dan verschijnt 1.0000 op het scherm en de achtergrond wordt blauw.
7) Herhaal de bovenstaande stappen om respectievelijk 2V, 1HZ en 40% in te stellen.
8) Druk lang op ENTER om de bewerkte gegevens op te slaan.

NL

9) Druk op (F1) DYN/CALL om CALL weer te geven.
10) Druk op ENTER om DYN CV te bellen.
11) AAN/UIT zetten.

3.3. Dynamische CW

De werking is hetzelfde als hierboven.

3.4. Dynamische CR

De werking is hetzelfde als hierboven.

3.5. Dynamische PL

In het begin staat de waarde A ingesteld. Elke keer dat een triggersignaal wordt ontvangen, wordt de belasting naar de waarde B geschakeld en na het aanhouden van de ingestelde tijd opnieuw naar de waarde A geschakeld.

In het volgende voorbeeld worden de huidige helling A van 0,001 A/μS, de huidige helling B van 0,002 A/μS, de huidige waarde A van 1A, de huidige waarde B van 2A en de duur B van 1s genomen.

Werking:

1) Druk op (F1) DYN/CALL, druk op TAB om CALLYN te selecteren en draai de knop naar PL.
2) Druk op (F2) DYN/SAVE om SAVE op het scherm weer te geven.
3) Druk op TAB om de focus te verwisselen en draai aan de knop om de eerste rij te selecteren.
4) Druk op ENTER om de rode achtergrond te selecteren.
5) Voer de cijfers 0 tot en met 9 in en druk op ESC.
6) Nadat u het hebt bewerkt als 0,001, drukt u op ENTER. Dan verschijnt er 0,0010 op het scherm en de achtergrond wordt blauw.
7) Herhaal de bovenstaande stappen om respectievelijk 0,002 A/μS, 1 A, 2 A en 1 S in te stellen.
8) Druk lang op ENTER om de bewerkte gegevens op te slaan.
9) Druk op de softkey (F1) DYN/CALL om CALL weer te geven.
10) Druk op ENTER om DYN RL aan te roepen.
11) AAN/UIT zetten.
12) Elke keer dat u op ENTER drukt, wordt de waarde B geactiveerd.

3.6. Dynamische RL

Elke keer dat een triggersignaal wordt ontvangen, wordt de belasting heen en weer geschakeld tussen de waarde A en de waarde B.

Neem als voorbeeld de stroomhelling A van 0,001A/μS, de stroomhelling B van 0,002A/μS, de stroomwaarde A van 1A en de stroomwaarde B van 2A.

Werking:

1) Druk op (F1) DYN/CALL, druk op TAB om DYN/CALL te selecteren en draai de knop naar RL.
2) Druk op (F2) DYN/SAVE om SAVE op het scherm weer te geven.
3) Druk op TAB om de focus te verwisselen en draai aan de knop om de eerste rij te selecteren.
4) Druk op ENTER om de rode achtergrond te selecteren.
5) Voer de cijfers 0 tot en met 9 in en druk op ESC.
6) Nadat u het hebt bewerkt als 0,001, drukt u op ENTER. Dan verschijnt er 0,0010 op het scherm en de achtergrond wordt blauw.
7) Herhaal de bovenstaande stappen om respectievelijk 0,002 A/μS, 1 A en 2 A in te stellen.
8) Druk lang op ENTER om de bewerkte gegevens op te slaan.
9) Druk op de softkey (F1) DYN/CALL om CALL weer te geven.
10) Druk op ENTER om DYN RL aan te roepen.
11) AAN/UIT zetten.
12) Elke keer dat u op ENTER drukt, wordt de waarde B geactiveerd.

4. Sequentiële werkingsmodus

Er kunnen maximaal 7 groepen worden opgeslagen. Elke groep kan maximaal 84 dynamisch veranderende stromen instellen. De ingestelde stromen kunnen vervolgens in volgorde worden geschakeld. Neem de instellingen die zijn opgeslagen in groep 1, de maximale stroom van 3A en het aantal dynamische veranderingsstromen van 3; de eerste dynamische stroom van 1A, de veranderingssnelheid van 0,001A/μS en de duur van 1s; de tweede dynamische stroom van 2A, de veranderingssnelheid van 0,002A/μS en de duur van 2s; de derde dynamische stroom van 3A, de veranderingssnelheid van 0,003A/μS en de duur van 3s; het aantal herhaalde bewerkingen van 5 als voorbeeld. Zoals weergegeven in Figuur 4.1 Lijst. Werking:

1) Druk op (F3) LIST/CALL, druk op TAB om GROUP te selecteren en draai de knop naar Group 1.
2) Druk op (F4) LIST/SAVE om OPSLAAN op LIST weer te geven.
3) Druk op TAB om de focus te wijzigen, selecteer RANGE en bewerk de maximumwaarde van 3A via de cijfers 0 tot en met 9 en ESC.
4) Druk op TAB om CYCLUS te selecteren. Het aantal bewerkingscycli bedraagt 5.
5) Druk op TAB om naar de eerste rij van LIST te gaan en druk op ENTER. Op dit moment wordt de achtergrond rood.

Bewerk de eerste DATA-waarde van item 1A. Druk na het bewerken op ENTER. De achtergrond wordt dan blauw.

Druk op de linker- en rechtertoetsen (E en 4) om naar het tweede item SLOPE (A/ μS) te gaan, bewerk de waarde naar 0,001A/ μS en druk op ENTER. De achtergrond wordt dan blauw. Druk op de linker- en rechtertoetsen (6 en 4) tot het derde item TIME (S), bewerk de waarde als 1s en druk op ENTER.

6) Herhaal de bovenstaande stappen om de tweede en derde rij van de tabel in te stellen.

7) Druk lang op ENTER om de bewerkte gegevens op te slaan.

8) Druk op de softkey (F3) LIJST/BELLEN om BELLEN weer te geven.

9) Druk op ENTER om LIST1 aan te roepen.

10) AAN/UIT zetten.

Opmerking:

Om gegevens na rij 3 te verwijderen, selecteert u rij 4 in de modus LIJST OPSLAAN.

Druk op ENTER om de bewerkingsachtergrond te openen. Deze wordt rood. Druk vervolgens op ESC om alle gegevens na rij 4 te verwijderen. Druk lang op ENTER om de gegevens op te slaan.

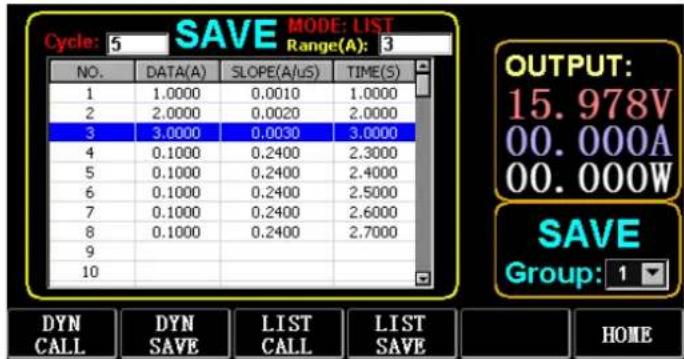

Cycle: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/μS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Figuur 4.1 Lijst

5. Batterijtestmodus

Er kunnen maximaal 7 groepen batterijtestparameters worden ingesteld. De batterij wordt getest op basis van de ingestelde stroomsterkte, spanning, capaciteit en tijd. De test wordt automatisch uitgeschakeld als aan een van de voorwaarden is voldaan.

5.1. Batterijtestopstelling

Gebruiksaanwijzing: Hierbij worden de instellingen uit Groep 1, het stroombereik van 10A, de ontlaadstroom van 1A, de ontlaadsperspanning van 2V, de ontlaadspercapaciteit van 0,5Ah en de ontlaadduur van 200m (batterijtijdseenheid: m) als voorbeeld genomen.

1) Druk op (F3) Batterij op de hoofdinterface om de batterijmeting te openen.
2) Druk op (F1) BATT/CALL en druk op TAB om CALL GROUP 1 te selecteren.
3) Druk op (F2) BATT/SAVE om SAVE in de tabel weer te geven.
4) Druk op TAB om de focus te verwisselen en draai aan de knop om de rijpositie te selecteren die u wilt wijzigen.
5) Druk op ENTER om de rode achtergrond te selecteren.
6) Voer de cijfers 0 tot en met 9 in en druk op ESC.

7) Nadat u het bereik van 10A hebt bewerkt, drukt u op ENTER. Dan worden er 10.000 op het scherm weergegeven en de achtergrond wordt blauw.
8) Herhaal de bovenstaande stappen om respectievelijk 1A, 2V, 0,5AH en 200M in te stellen.
9) Druk lang op ENTER om de bewerkte gegevens op te slaan.
10) Druk op (F1) BATT/CALL.
11) Druk op ENTER om te bellen.
12) AAN/UIT zetten.

6. VI-curvemodus

Er kunnen maximaal 7 groepen VI-testparameters worden ingesteld op basis van de ingestelde maximale stroom, minimale stroom en stapwaarde.

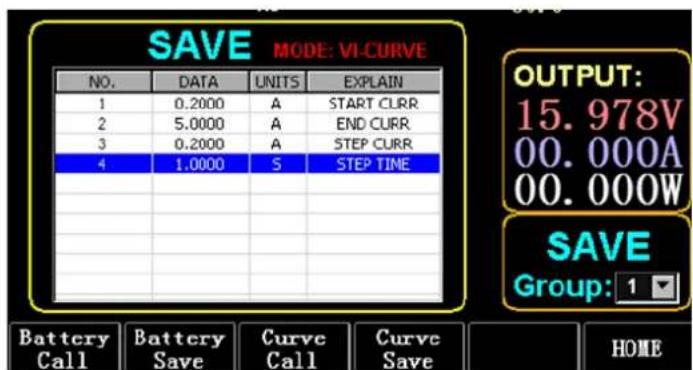

VI-kromme

SAVE MODE: VI-Curve NO. DATA UNITS EXPLAIN 1 0.2000 A START CURR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Figuur 6.1 VI Huidige parameters

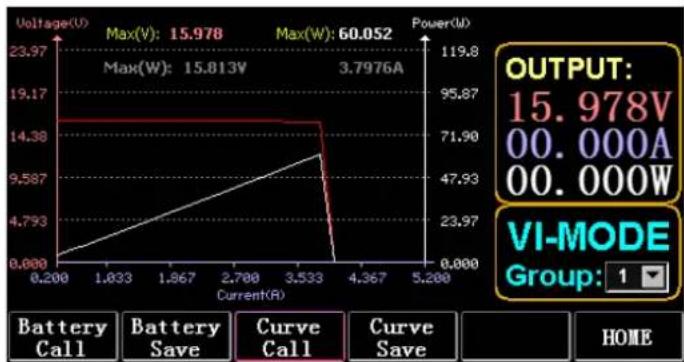

6.1. VI-testopstelling

Gebruiksaanwijzing: Hierbij worden de instellingen uit Groep 1, de startstroom van 0,2A, de eindstroom van 5A, de stapstroom van 0,2A en de stapduur van 1s als voorbeeld genomen.

1) Druk op (F3) Batterij op de hoofdinterface om de VI-meting te openen.
2) Druk op (F3) Curve/CALL en druk op TAB om CALL GROUP 1 te selecteren
3) Druk op (F4) Curve/SAVE om SAVE in de tabel weer te geven.
4) Druk op TAB om naar de tabelfocus te gaan en draai aan de knop om de rijpositie te selecteren die u wilt wijzigen.
5) Druk op ENTER om de rode achtergrond te selecteren.
6) Druk op ENTER om de rode achtergrond te selecteren.
7) Nadat u het als 0.2 hebt bewerkt, drukt u op ENTER. Dan verschijnt 0,2000 op het scherm en de achtergrond wordt blauw.
8) Herhaal de bovenstaande stappen om respectievelijk 5A, 2A en 1.000s in te stellen.

9) Druk lang op ENTER om de bewerkte gegevens op te slaan.

10) Druk op (F3) Curve/CALL.

11) Druk op ENTER om te bellen.

12) AAN/UIT zetten.

Het operationele effect wordt weergegeven in figuur 6.2.

Figuur 6.2 VI-loopinterface

7. OCP-modus

Wanneer de spanning de VON-waarde bereikt, wordt de stroomuitvoer gedurende een bepaalde tijd vertraagd en wordt de stapgrootte elke andere tijdsperiode eenmaal verlaagd totdat de uitschakelstroom of de spanning hoger is dan de ingestelde OCP-spanning. Als de gestopte spanning hoger is dan de OCP-spanning en de stroom tussen de ingestelde maximum- en minimumwaarde ligt, is het PASS, anders is het FAULT.

7.1. Instellingsfunctie van OCP-test

Let op: Er kunnen maximaal 7 groepen OCP-testparameters worden ingesteld.

Gebruiksaanwijzing: de instellingen in groep 1 worden gebruikt, VON-spanning van 10 V, VON-spanningsvertraging van 5 seconden en stroombereik van 3 A; startstroom van 2 A, elke afname van 0,1 A en elke afnameduur van 1 seconde; eindstroom van 1 A, OCP-spanning van 8 V, maximale stroom van 1,9 A en minimale stroom van 1,1 A als voorbeeld.

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Figuur 7.1 OCP

1) Druk op (F2) OCP/OPP op de startpagina.

2) Druk op (F1) OCP/CALL en TAB om CALL GROUP 1 te selecteren.
3) Druk op (F2) OCP/SAVE om SAVE in de tabel weer te geven.
4) Druk op TAB om de focus te verwisselen en draai aan de knop om de eerste rij te selecteren.
5) Druk op ENTER om een rode achtergrond te selecteren. Voer de cijfers 0 tot en met 9 in en druk op ESC.
6) Nadat u VON als 10V hebt bewerkt, drukt u op ENTER. Dan worden er 10.000 op het scherm weergegeven en de achtergrond wordt blauw.
7) Herhaal de bovenstaande stappen om respectievelijk 5S, 3A, 2A, 0,1A, 1S, 1A, 8V, 1,9A en 1,1A in te stellen.
8) Druk lang op ENTER om de bewerkte gegevens op te slaan.
9) Druk op (F1) OCP/CALL.
10) Druk op ENTER om te bellen.
11) AAN/UIT zetten.

8. OPP-modus

Wanneer de spanning de VON-waarde bereikt, moet het uitgangsvermogen gedurende een bepaalde tijd worden vertraagd en moet de stapgrootte af en toe worden verlaagd totdat het uitschakelvermogen of de uitschakelspanning hoger is dan de ingestelde OPP-spanning. Als de spanning na de vertraging en de afnamestop hoger is dan de OPP-spanning, betekent het vermogen tussen de ingestelde maximum- en minimumwaarden PASS (goedgekeurd) of FAULT (fout).

8.1. Instellingsfunctie van OPP-test

Er kunnen maximaal 7 groepen OPP-testparameters worden ingesteld.

Gebruiksaanwijzing: de instellingen in Groep 1 zijn als volgt: VON-spanning van 10 V, VON-spanningsvertraging van 5 seconden en stroombereik van 3 A; startvermogen van 20 W, elke afname van 1 W en elke afnameduur van 1 seconde; eindvermogen van 10 W, OPP-spanning van 8 V, maximaal vermogen van 15 W en minimaal vermogen van 10 W als voorbeeld.

SAVE MODE: OPP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 20.000 W START 5 1.0000 W STEP 6 1.0000 S STEP DELAY 7 10.000 W END 8 8.0000 V OPP VOLT 9 15.000 W MAX TRIP 10 10.000 W MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Figuur 8.1 OPP

1) Druk op (F2) OCP/OPP op de startpagina.

2) Druk op (F3) OPP/CALL en TAB om CALL GROUP 1 te selecteren.
3) Druk op (F4) OPP/SAVE om SAVE op de tabel weer te geven.
4) Druk op TAB om de focus te verwisselen en draai aan de knop om de eerste rij te selecteren.
5) Druk op ENTER om DATA in de eerste rij te selecteren en de rode achtergrond weer te geven.
6) Voer de cijfers 0 tot en met 9 in en druk op ESC.
7) Nadat u VON als 10V hebt bewerkt, drukt u op ENTER. Dan worden er 10.000 op het scherm weergegeven en de achtergrond wordt blauw.
8) Herhaal de bovenstaande stappen om respectievelijk 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W en 10W in te stellen.
9) Druk lang op ENTER om de bewerkte gegevens op te slaan.
10) Druk op (F3) OCP/CALL.
11) Druk op ENTER om te bellen.
12) AAN/UIT zetten.

9. WAVE-modus

9.1. WAVE-meting

1) Druk op TAB om spanning, stroom en golfvorm weer te geven.
2) Druk op WAVE om de meetkolom weer te geven.
3) Meet de tijdschaal. Pers of4 om de linker- of rechtermeetkolom te selecteren en draai aan de knop om naar links of rechts te bewegen voor de weergave van het verschil tussen de twee meetlijnen.
4) Meet de negatieve waarde van spanning of stroom. Druk op T of om de bovenste of onderste meetkolom te selecteren en draai aan de knop om omhoog of omlaag te gaan voor de weergave van de amplitude van de huidige meetkolom.
5) Pas de schaalwaarde van de stroom aan. Houd de knop ingedrukt en draai eraan om de grootte aan te passen.
6) Pas de schaalwaarde van de spanning aan. Houd de knop ingedrukt en draai eraan om de grootte aan te passen.
7) Pas de tijdswaarde van de bemonstering aan. Druk op ENTER en draai aan de knop om de grootte aan te passen.
8) Wanneer de golf stopt, druk je op STOP.

Neem de meting van de DYN CC-modus als voorbeeld.

Na het bewerken van de gegevens van DYN CC is A SLOPE 0,012 A/μS, B SLOPE 0,08 A/μS, A 0,2 A, B 1 A, de frequentie 20 HZ en de duty cycle 40%, zoals weergegeven in Afb. 9.1. Zie figuur 9.2 voor de golfvormmeting.

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Figuur 9.1

Figuur 9.2 Golfvormmeting

10. Instellen van parameterfunctie

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Function Settings USB Storage time(S): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 Select Select Select Select Select Select Save Baudrate UsbStore Voltage UP DOWN Exit

Baudrate selecteren (F1)	Selecteer de parameter van de baudrate
Selecteer UsbStore (F2)	Focus omschakelen om USB-opslag te selecteren
Selecteer spanning (F3)	Schakel de maximale instelling van de focusspanning om
Selecteer OMHOOG (F4)	Schakel de focus omhoog
Selecteer OMLAAG (Fs)	Schakel de focus naar beneden
Opslaan Afsluiten (F6)	Opslaan en afsluiten

10.1. Instelling van communicatie-interface

1) Instellen van de seriële baudrate

Selecteer TAB of (F1) SelBaudrate om de knop te draaien

(1) Instellen van IP-adres

ESC op het toetsenbord is de delete-toets en de cijfers 0 tot en met 9 zijn bedoeld voor het invoeren van getallen.

(2) Instellen van poortnummer

ESC op het toetsenbord is de delete-toets en de cijfers 0 tot en met 9 zijn bedoeld voor het invoeren van getallen. Het maximale poortnummer is 65535 en het minimale poortnummer is 1000. De waarde 18191 kan niet worden ingesteld.

10.2. Instellen van de CC-hellingsnelheid

Druk op TAB om over te schakelen naar CC SLOPE en draai aan de knop om LOW/HIGH te selecteren.

10.3. Instelling opslagtijd USB-flashdisk

Druk op TAB om naar Sel UsbStore te gaan. ESC is de delete-toets en de cijfers 0 tot en met 9 zijn bedoeld voor het invoeren van getallen. De minimale opslagtijd kan slechts 0,05S bedragen en de maximale opslagtijd is 9999S;

10.4. Zoemerinstelling

Druk op TAB om over te schakelen naar BEEP en draai aan de knop om AAN/UIT te selecteren.

10.5. Instellen van de afstandscompensatie

Druk op TAB om over te schakelen naar Remote Comp, selecteer AAN en sluit de uitgangszijde van het te testen object aan op de terminal sense (+) of sense (-) op het voorpaneel (deze functie wordt niet opgeslagen tijdens een stroomstoring, anders is deze gesloten).

10.6. Instellen van externe triggering

Druk op TAB om over te schakelen naar EXIP TRIG en draai aan de knop om Trig On/Switch On/OFF te selecteren.

Trig On: triggerschakelaar (open belasting na triggering)

Inschakelen: schakelaar op afstand (de AAN/UIT-functie op het voorpaneel werkt niet als deze functie is ingeschakeld).

10.7. Instellen van maximale waarden

1) Maximale spanning

Druk op TAB om naar Voltage te schakelen. ESC is de delete-toets en de cijfers 0 tot en met 9 zijn bedoeld voor het invoeren van getallen. De maximale spanning bedraagt 150V.

2) Maximale stroom

Druk op TAB om naar Huidig te schakelen. ESC is de delete-toets en de cijfers 0 tot en met 9 zijn bedoeld voor het invoeren van getallen. De maximale stroomsterkte bedraagt 40A.

3) Maximaal vermogen

Druk op TAB om over te schakelen naar Power. ESC is de delete-toets en de cijfers 0 tot en met 9 zijn bedoeld voor het invoeren van getallen. Het maximale vermogen is afhankelijk van het model.

4) Maximale weerstand

Druk op TAB om over te schakelen naar Weerstand. ESC is de delete-toets en de cijfers 0 tot en met 9 zijn bedoeld voor het invoeren van getallen. De maximale weerstand bedraagt 7500R.

Let op: 18V en lager is ingesteld als het lage spanningsbereik (0 tot 18V), en hoger

1. 4V is ingesteld als het hoge spanningsbereik (0 tot 150V).

3A en lager is ingesteld als het lage stroombereik (0 tot 3A), en hoger dan 3.1A is ingesteld als het hoge stroombereik (0 tot 40A).

OVP-alarmwaarde: deze is (19,4 V) in het lage bereik en (155 V) in het hoge bereik. OCP-alarmwaarde: deze bedraagt 105% van de ingestelde huidige waarde. Als de stroom bijvoorbeeld is ingesteld op 5A, is de alarmwaarde 5,25A.

OPP-alarmwaarde: deze bedraagt 105% van de ingestelde vermogenswaarde. Als de vermogenswaarde bijvoorbeeld is ingesteld op 100 W, is de alarmwaarde 105 W.

OTP-alarmwaarde: als de temperatuur hoger is dan 850, wordt er een alarm afgegeven en wordt de belasting gesloten.

10.8. RTC-instelling

Druk lang op het cijfer 7, dan wordt de datum op het scherm weergegeven zoals weergegeven in Afb. 10.2.

USB 2020-08-12 08:44 06 ent MODE:CC Scan OUTPUT: 0.0000V 0.0000A 0.0000W

Figuur 10.2 RTC-datum

Druk op ← of → om de focus te verplaatsen en draai aan de knop om wijzigingen aan te brengen. Nadat u de wijzigingen hebt aangebracht, drukt u lang op ENTER of op het cijfer 7 om op te slaan. Druk op ESC om af te sluiten.

10.9. Achtergrondverlichting instellen

Nadat u lang op cijfer 8 hebt gedrukt, wordt de voortgangsbalk op het scherm weergegeven zoals weergegeven in Afb. 10.3.

Figuur 10.3 Achtergrondverlichting

Draai aan de knop om de helderheid aan te passen, druk lang op ENTER of het cijfer 8 om op te slaan en druk op ESC om af te sluiten.

10.10. 0 kalibratiefunctie

Als het apparaat gedurende een lange tijd niet is gekalibreerd of als de temperatuur hoog of laag is, worden de gegevens niet teruggezet naar nul en kan de 0-kalibratiefunctie worden uitgevoerd.

Nadat u de startpagina hebt geopend, sluit u de belasting, koppelt u de externe testleiding los en houdt u het cijfer 0 langer dan 3 seconden ingedrukt om de spanning en stroom op 0 te kalibreren. De 0-kalibratiefunctie verdwijnt wanneer de belasting opnieuw wordt gestart, en 0-kalibratie wordt opnieuw uitgevoerd wanneer dat nodig is.

11. U Flash Disk Import- en Exportfunctie

Sla realtime spannings- en stroomgegevens op en exporteer de gegevenslijst via een U-flashdisk. Zoals weergegeven in figuur 11.1, geeft de USB [0]-boom aan de linkerkant aan dat de bestandslijst de acceptabele formaatgegevens bevat die op de U-flashdisk zijn geladen. Het bovenste gedeelte aan de rechterkant is de optie om de lading van de U-flashdisk te importeren, en het onderste gedeelte is de optie om de lading naar de U-flashdisk te exporteren.

Druk op TAB om het besturingselement te selecteren. Pers◀▶▲▼ om de focus naar links of rechts te verplaatsen. Druk op F4 (CSV laden) om het bestand van de USB-stick te importeren en druk op CSV opslaan (F5) om het CSV-bestand naar de USB-stick te exporteren. De functietoetsen worden hieronder in figuur 11.2 weergegeven:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST_1_set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start SaveData Stop SaveData USB Discon. LOAD CSV SAVE CSV HOME

Figuur 11.1 Opslaginterface van USB-flashdisk

Start Gegevens opslaan (F1)	Maak een CSV-bestand met datum als naam
Gegevens opslaan stoppen (F2)	Stop met het schrijven van bestanden
USB loskoppelen (F3)	USB loskoppelen

CSV laden (F4)	Bestanden importeren van een USB-flashdisk
CSV opslaan (F5)	CSV-bestand exporteren
Startpagina (F6)	Startpagina

Figuur 11.2

11.1. Importeer en bewaar LIJST

Neem als voorbeeld de tabel waarin gegevens van BAT-groep 1 worden geëxporteerd.

1) Nadat de USB-stick is geplaatst, wordt de USB-sleutel op de startpagina weergegeven. Druk op (F4) USB.
2) Druk op TAB om naar OPSLAAN te gaan, draai aan de knop om de BAT-modus te selecteren, druk op 6 of 4 om Groep te selecteren en draai de knop naar Groep 1.
3) Nadat u op (F5) CSV OPSLAAN hebt gedrukt, verschijnt er een bericht dat het bestand is geëxporteerd. Importeer DYN_PL_Set.csv van een USB-stick naar DYN PL.

K12		fx
A	B	C	D	E
NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	A SLOPE
3	2	1.248	A/uS	B SLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

Figuur 11.3 DYN_PL_Set.csv

4) Druk op TAB om over te schakelen naar LOAD, stel in op DYN-modus en draai de knop naar PL.
5) Geef links een bestandsstructuur weer en draai aan de knop om het bestand DYN_PL Set.CSV te selecteren dat u wilt importeren.
6) Nadat u op (F4) LOAD CSV hebt gedrukt, wordt een melding weergegeven dat de import is geslaagd.

11.2. U Flash Disk-opslag van realtimegegevens van belastingstest

Als de realtime testgegevens worden opgeslagen op een U-flashdisk, moet het datavolume 5 keer per seconde de spannings- en stroomgegevens opslaan.

De bedieningsprocedures zijn als volgt:

1) Druk op F6 (Config) en gebruik Tab om de focus te verplaatsen naar USB Store (Fig. 10.1 Parameterinstelling).

Gebruik ESC om te verwijderen en voer het cijfer 0,2 in. Dit betekent dat u 5 keer per seconde wilt opslaan.

2) Er zijn 2 manieren om het opgeslagen gegevensbestand te openen.

<1> Schakel het opslaan van gegevens in of uit in de menu-interface: ga naar de U-flashdiskpagina (Fig. 11.1 Opslaginterface van USB-flashdisk). Druk op (F1) "Start Save Data" om te beginnen. Vervolgens zal er in de bovenste statusbalk een knipperende pijl naar beneden verschijnen, wat aangeeft dat de gegevens op dit moment worden opgeslagen.

Om te stoppen met schrijven, gaat u opnieuw naar de USB-flashdiskpagina en drukt u op (F2) "Stop Save Data". En de bovenste pijl verdwijnt.

<2> Sneltoets om de bewerking te openen of te sluiten: terwijl u de U-flashdisk plaatst, drukt u lang op de cijfertoets 9 om het opslaan van de U-flashdisk te starten. Druk nogmaals lang op de cijfertoets 9 om het opslaan te stoppen.

Zie figuur 11.4 Gegevens schrijf pictogram

Figuur 11.4 Gegevens schrijf pictogram

Diagram van externe interfaces

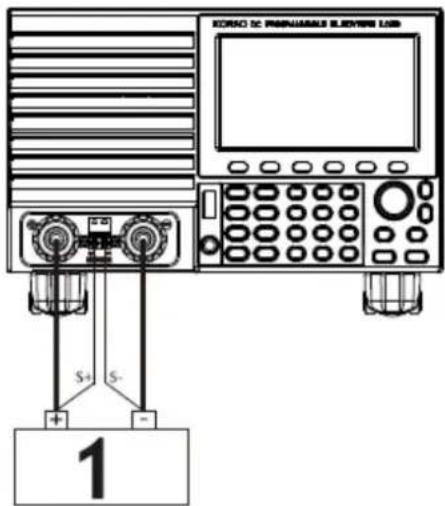

Uitgangscompensatie.

KORAC DC PABLIARIALS BLEDVREF LISA S+ S- 1

1 - Kracht

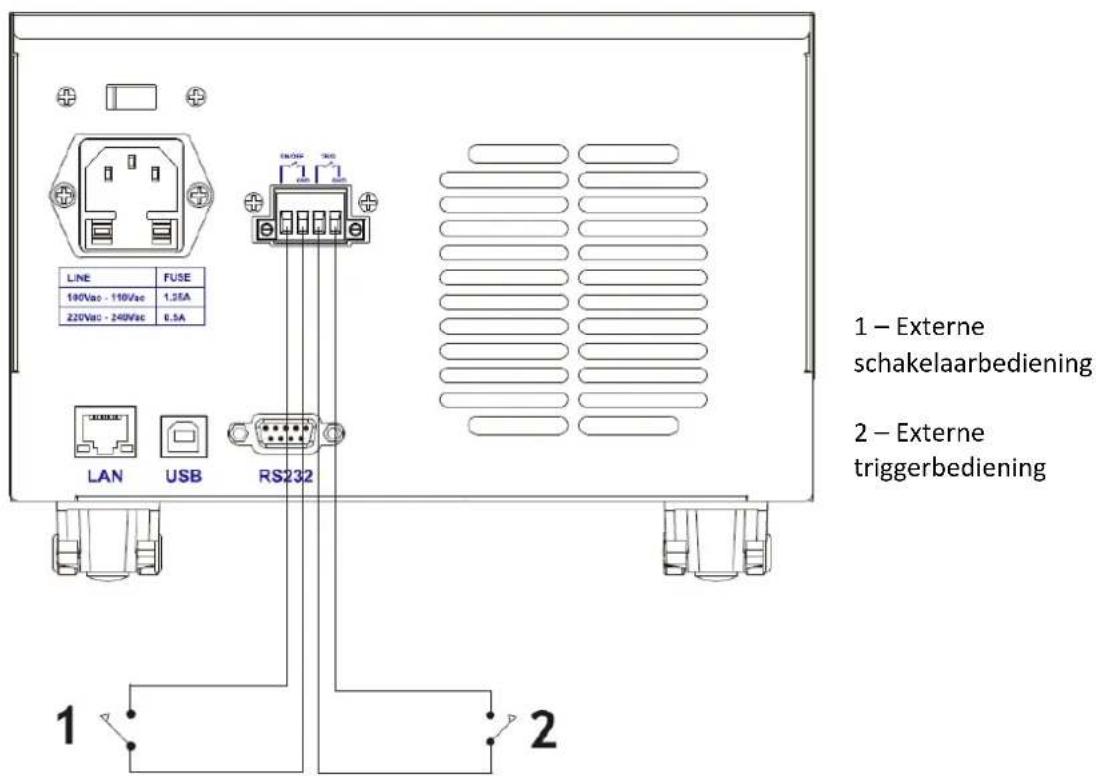

LINE 190Vac - 110Vac 220Vac - 240Vac FUSE 1.35A 0.5A LAN USB RS232 1 2 1 – Externe schakelaarbediening 2 – Externe triggerbediening

12. Reiniging en onderhoud

- Haal altijd de stekker uit het stopcontact voordat u het apparaat schoonmaakt of opbergt.

- Gebruik alleen niet-corrosieve reinigingsmiddelen om het oppervlak te reinigen.

- Na het reinigen van het apparaat moeten alle onderdelen volledig worden gedroogd alvorens het opnieuw te gebruiken.

- Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe blootstelling aan zonlicht.

- Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.

• Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.

- Maak de ventilatieopeningen schoon met een borstel en perslucht.

- Het apparaat moet regelmatig worden geïnspecteerd om de technische doeltreffendheid ervan te controleren en eventuele schade op te sporen.

- Gebruik een zachte doek voor het schoonmaken.

- Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.

- Reinig het apparaat niet met een zure substantie, middelen voor medische doeleinden, verdunners, brandstof, olie of andere chemische stoffen, omdat dit het apparaat kan beschadigen.

VERWIJDERING VAN GEBRUIKTE APPARATEN:

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage

aan de bescherming van het milieu. Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

10.10. 0 functie de calibrare
