NAVODILA ZA UPORABO S-LS-119 Stamos

1.2. Funkcija tipkovnice

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Specifikacije

Opomba: Spodnje specifikacije so testirane pri temperaturi 25°C+-5°C in 20-minutnem ogrevanju.

Ime izdelka: DC Electronic LoadIme modela: S-LS-119
Vhodna ocena	MočNapetostTrenutno	1500 W0-150V0-40A
CC način	Razpon	0-3A	0-40A
	Resolucija	0,1 mA	1mA
	Natančnost	± (0,05 % nastavljenega + 0,045 % popusta)
Načinživljenjepisa	Razpon	0-50V	0-150V
	Resolucija	0,1 mV	1mV
	Natančnost	± (0,05 % nastavljenega + 0,025 % popusta)
Način CR	Razpon	0,05Ω - 7,5KΩ
	Resolucija	16 bit
	Natančnost	± (0,05 % nastavljenega + 0,025 % popusta)
Način CW	Razpon	1500 W
	Resolucija	0,01 W
	Natančnost	± (0,1 % nastavljenega + 0,1 % popusta)
naklon	Razpon	0-3A	0-40A
	Vstajanje	0,0001-0,3 A/μs	0,001-2A/μs
	Faling	0,0001-0,3 A/μs	0,001-2A/μs
Napetostmerjenje	Razpon	0-18V	0-150V
	Resolucija	0,1 mV	1mV
	Natančnost	± (0,03%nastavitev+0,025%nastavitev)
Merjenje toka	Razpon	0-3A	0-40A
	Resolucija	0,1 mA	1mA
	Natančnost	± (0,05 % nastavljenega + 0,045 % popusta)
Merjenje moči	Razpon	1500 W
	Resolucija	0,01 W
	Natančnost	± (0,1 % nastavljenega + 0,1 % popusta)
Zaščita pred prekomerno močjo		1550 W
Prenapetostna zaščita		42A
Prenapetostna zaščita		155V
Zaščita pred previsokotemperaturo		85°C
Vhodna impedanca		150 KΩ
Teža		14,85 kg
Dimenzije (Š*G*V)		47 x 38 x 15 cm

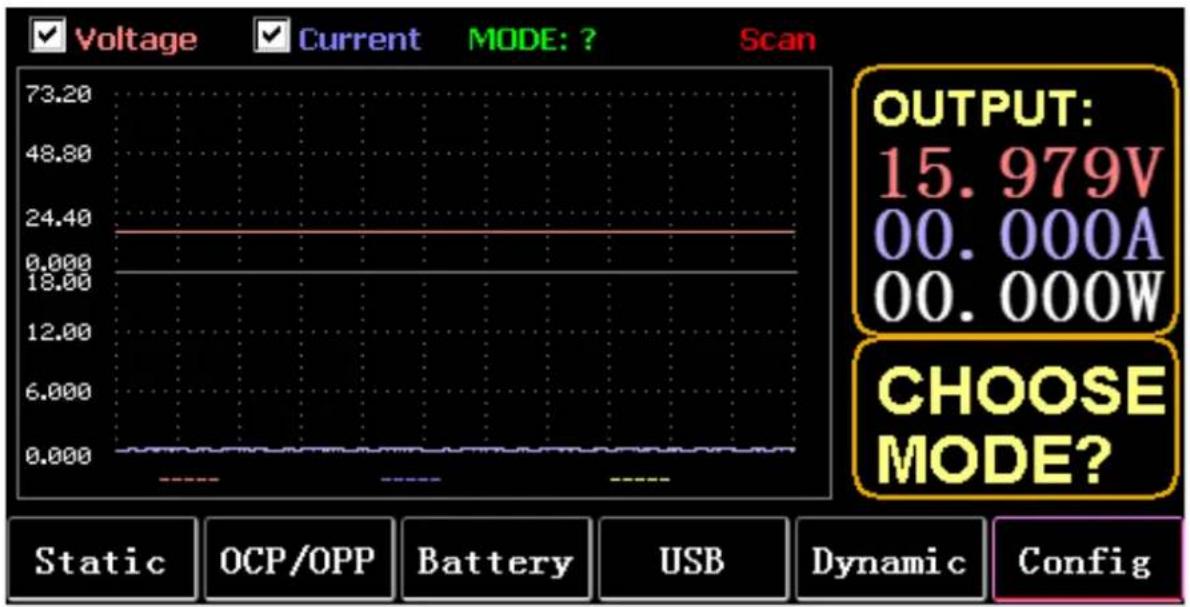

1. Glavni vmesnik

1.1. Menijske tipke

STATIC(F1)	Vnesite statično CC, CV, CW, CR ali SHORT
OCP/OPP(F2)	klicne tabele OCP in OPP
BATTERY(F3)	Način merjenja baterije: VI krivulja

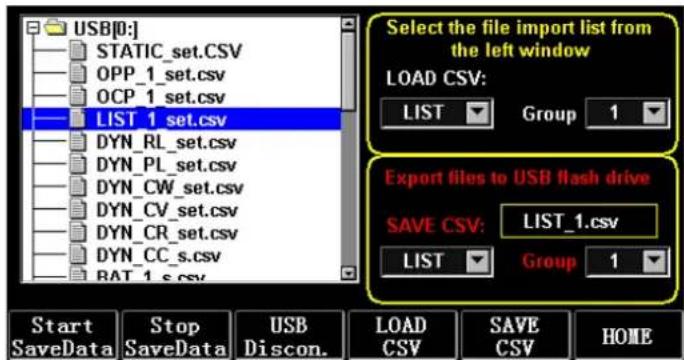

USB(F4)	Po vstavitvi diska U bo na plošči prikazan logotip USB in bo prikazan prazen, ko disk ni vstavljen. Shranite podatke na disk U, uvozite in izvozite SEZNAM na disk U.
DYNAMIC(F5)	Dinamični CC, CV, CW, CR, RL ali PL
CONFIG(F6)	Nastavitve parametrov

1.2. Funkcija tipkovnice

ESC	tipka za izhod in brisanje
F1 to F6	Funkcijske tipke
TAB	Spremeni fokus
STOP	1. Premor med prikazom valovne oblike
	2. Dolgo pritisnite, da posnamete posnetek zaslona
LOCK	Dolg pritisk za zaklepanje tipkovnice in dolg pritisk znova za odklepanje
CC	1. Kratek pritisk za vstop v način CC
	2. Dolgo pritisnite KRATKO
CV	Vstopite v način CV
CW	Vstopite v način CW
CR	Vstopite v način CR
0 to 9	1. Na kratko pritisnite številske tipke
	2. Dolgo pritisnite številko od 1 do 6, da pokličete statične pomnilniške enote od 1do 6

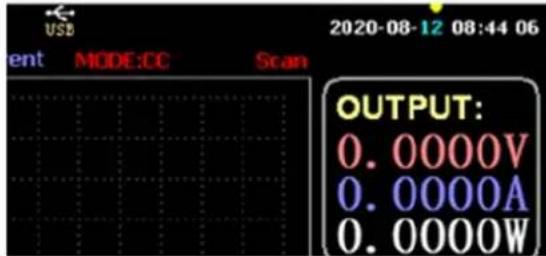

	3. Dolgo pritisnite 7, da nastavite RTC, in znova dolgo pritisnite, da shranite in zapustite
	4. Dolgo pritisnite 8 nastavite osvetlitev LCD zaslona in znova dolgo pritisnite, da shranite in zapustite
	5. Dolgo pritisnite 9, da omogočite pomnilnik USB, in znova dolgo pritisnite, da izklopite pomnilnik
	6. V glavnem vmesniku dolgo pritisnite številsko 0 za več kot 3 sekunde, da umerite 0
WAVE	Pritisnite TAB, da izberete napetost ali tok, in pritisnite WAVE, da prikažete 4 merilne črte, med katerimi 2 navpični črti merita čas in 2 vodoravni črti merita napetost oziroma amplitudo toka.
	1. Kratek pritisk6 (leva tipka), da izberete navpično črto na levi
	2. Kratek pritisk4 (desna tipka), da izberete navpično črto na desni, in dolgo pritisnite po STOP, da premaknete valovno obliko v desno
	3. Kratek pritisk (tipka gor), da izberete izmerjeno amplitudo napetosti, in dolgo pritisnite, da spremenite vrednost lestvice napetosti
	4. Kratek pritisk (tipka navzdol), da izberete izmerjeno amplitudo toka, in dolgo pritisnite, da spremenite trenutno vrednost lestvice
	5. Vnesite, da prilagodite vrednost časa vzorčenja
ON	Vklopi in izklopi
Enter	1. Kratek pritisk za vstop
	2. Dolgo pritisnite, da shranite
Note:	Čas dolgega pritiska je približno 1,5 s

2. Statični način

2.1. Statični CC

V načinu konstantnega toka obremenitev porablja konstanten tok ne glede na to, ali se vhodna napetost spremeni.

Operacije:

1) Pritisnite CC ali mehko tipko F1 na tipkovnici.
2) Na številski tipkovnici vnesite vrednost od 0 do 9.
3) Pritisnite 6 in 4, da premaknete kazalec, in pritisnite T in gumb, da prilagodite ustrezno vrednost.
4) Pritisnite ENTER za vklop/izklop.

2.2. Statični življenjepis

V načinu konstantne napetosti obremenitev vzdržuje preskušano napravo pri nastavljeni napetosti ne glede na to, ali se vhodni tok spremeni.

Operacije: enako kot zgoraj.

2.3. Statični CW

V načinu konstantne napetosti obremenitev vzdržuje testirano napravo pri nastavljeni moči ne glede na to, ali sta vhodna napetost in tok spremenjena. Operacije: enako kot zgoraj.

2.4. Statični CR

V načinu s konstantnim uporom obremenitev vzdržuje preskušano napravo pri nastavljenem uporu ne glede na to, ali sta vhodna napetost in tok spremenjena. Operacije: enako kot zgoraj

2.5. KRATKA funkcija

V načinu SHORT se obremenitev odda z največjim tokom. Operacije:

Dolgo pritisnite CC, da prikažete NAČIN: KRATEK na vmesniku in pritisnite CC, CV, CW ali CW za izhod.

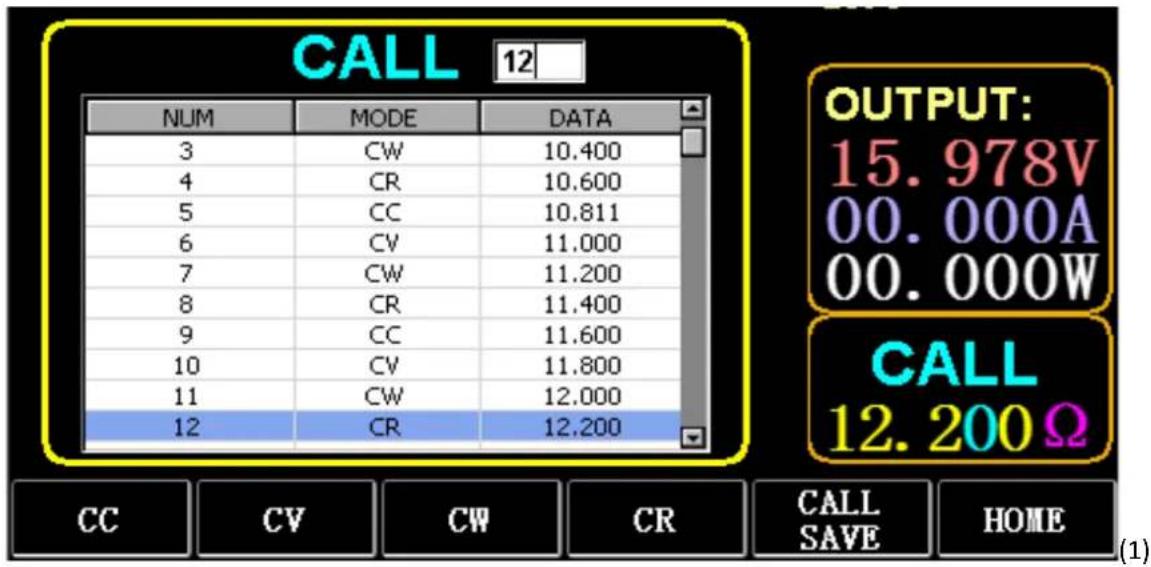

2.6. Pokliči statično shranjevanje

Obremenitev lahko shrani in kliče 100 skupin statičnih nastavljenih vrednosti.

1) Delovanje shranjevanja
(1) Pritisnite CAL/SAVE, da preklopite stanje na SAVE.
(2) Vnesite številsko tipko za indeksiranje vrstice na seznamu, pritisnite TAB, da jo izberete, in pritisnite ENTER, da vstopite v način urejanja. Uredi za prikaz rdečega ozadja in pritisnite 6 in 4 za izbiro.
(3) Uredi NAČIN. Za spreminjanje pritisnite CC, CV, CW ali CR na tipkovnici.
(4) Uredi podatke. Za spreminjanje pritisnite od 0 do 9 in ESC na tipkovnici.
(5) Po spremembi pritisnite ENTER in ponovno dolgo pritisnite ENTER, da shranite podatke.

2) Klicna operacija

(1) Pritisnite CALL/SAVE, da preklopite na CALL.
(2) Vnesite številsko tipko za indeksiranje vrstice ali pritisnite TAB za preklop na seznamu, izberite jo z vrtljivim gumbom in pritisnite ENTER.
3) Hitri klic M1 do M6

Dolgo pritisnite številko od 1 do 6, da pokličete M1 do M6.

3. Dinamični preizkusni način

V dinamičnem načinu obremenitev nenehno preklaplja med dvema različnima vrednostma A in B.

3.1. Dinamični CC

Za izhod z uporabo dveh različnih tokov z različnimi delovnimi cikli pri določeni frekvenci.

Vzemite naklon toka A 0,001 A/μS, naklon spremembe toka B 0,002 A/ μS, trenutno vrednost A 1 A, trenutno vrednost B 2 A, frekvenco cikla 1 HZ in delovni cikel 40 % kot primer.

Operacije:

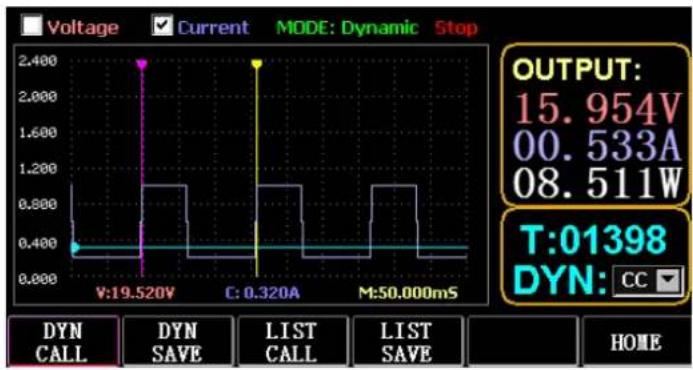

Izberite (F5) Dynamic za vstop v vmesnik, kot je prikazano na sliki 3.1.

1) Pritisnite (F1) DYN/CALL, pritisnite TAB, da izberete spustno polje CALLDYN, in zavrtite gumb na CC.
2) Pritisnite (F2) DYN/SAVE, da se na zaslonu prikaže SAVE.
3) Pritisnite TAB, da preklopite fokus. Gumb izbere prvo vrstico.
4) Pritisnite ENTER, da izberete rdeče ozadje.
5) Vnesite številke od 0 do 9 in ESC.
6) Po urejanju kot 0,001 pritisnite ENTER. Nato bo na zaslonu prikazano 0,0010, ozadje pa bo modro.
7) Ponovite zgornje korake, da nastavite 0,002 A/μS, 1 A, 2 A, 1 HZ in 40 %.
8) Dolgo pritisnite ENTER, da shranite urejene podatke.
9) Pritisnite gumb (F1) DYN/CALL za prikaz CALL.
10) Za klic pritisnite ENTER.
11) VKLOP/IZKLOP.

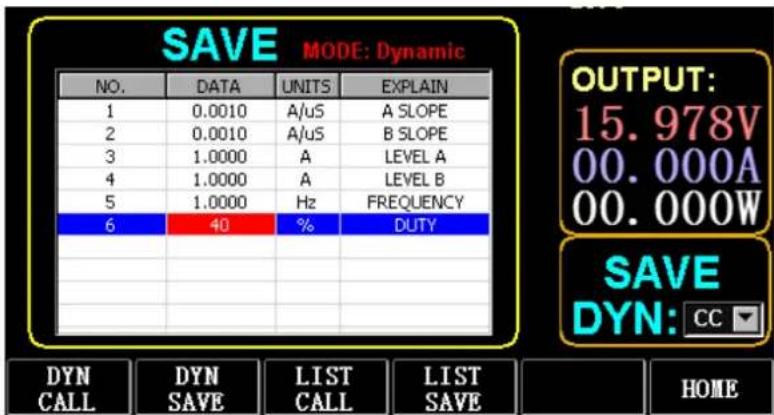

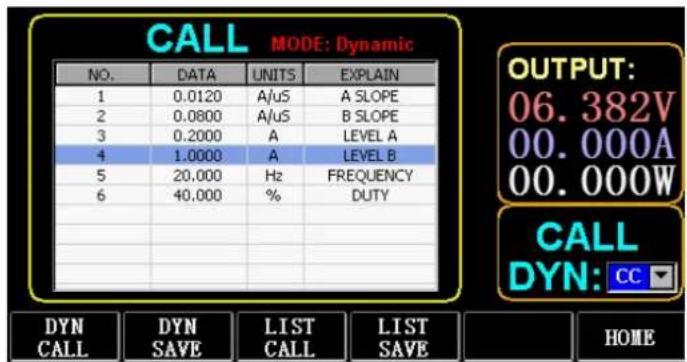

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE LIST HOME

Slika 3.1 DYN CC

Opomba:

Nastavite naklon in trenutno vrednost tako, da sta odvisna od razpona. Največji naklon majhnega obsega je 0,24 A/μS, največji tok je mogoče nastaviti na 3 A, največji naklon velikega obsega je 3,2 A/μS, največji tok pa je mogoče nastaviti na 40 A.

Največjo frekvenco lahko nastavite na 40.000 Hz. Ko je frekvenca nastavljena na 40.000 Hz, je največji delovni cikel 50 %.

Za trenutno največjo nastavitev glejte razdelek "Nastavitev največje obremenitve".

3.2. Dinamični življenjepis

Uporablja se za izhod z različnimi delovnimi cikli pri dveh različnih napetostih pri določeni frekvenci.

Za primer vzemite napetost A 1 V, napetost B 2 V, frekvenco cikla 1 HZ in delovni cikel 40 %.

Operacije:

1) Pritisnite (F1) DYN/CALL, TAB, da izberete DYN/CALL, in zavrtite gumb na CV.
2) Pritisnite (F2) DYN/SAVE, da se na zaslonu prikaže SAVE.
3) Pritisnite TAB, da preklopite fokus, in zavrtite gumb, da izberete prvo vrstico.
4) Pritisnite ENTER, da izberete rdeče ozadje.
5) Vnesite številke od 0 do 9 in ESC.
6) Po urejanju kot 1,0001 pritisnite ENTER. Nato bo na zaslonu prikazano 1.0000, ozadje pa bo modro.
7) Ponovite zgornje korake, da nastavite 2 V, 1 HZ in 40 %.
8) Dolgo pritisnite ENTER, da shranite urejene podatke.
9) Pritisnite (F1) DYN/CALL za prikaz CALL.
10) Pritisnite ENTER za klic DYN CV.
11) VKLOP/IZKLOP.

3.3. Dinamični CW

Delovanje je enako kot zgoraj.

3.4. Dinamični CR

Delovanje je enako kot zgoraj.

3.5. Dinamični PL

Na začetku je nastavljena na vrednost A. Vsakič, ko je prejet sprožilni signal, se obremenitev preklopi na vrednost B in po vzdrževanju nastavljenega časa ponovno preklopi na vrednost A.

Naslednje za primer vzame trenutni naklon A 0,001 A/μS, trenutni naklon B 0,002 A/ μS, trenutno vrednost A 1 A, trenutno vrednost B 2 A in trajanje B 1 s.

Operacije:

1) Pritisnite (F1) DYN/CALL, pritisnite TAB, da izberete CALLYN, in zavrtite gumb na PL.
2) Pritisnite (F2) DYN/SAVE, da se na zaslonu prikaže SAVE.
3) Pritisnite TAB, da preklopite fokus, in zavrtite gumb, da izberete prvo vrstico.
4) Pritisnite ENTER, da izberete rdeče ozadje.
5) Vnesite številke od 0 do 9 in ESC.
6) Po urejanju kot 0,001 pritisnite ENTER. Nato bo na zaslonu prikazano 0,0010, ozadje pa bo modro.
7) Ponovite zgornje korake, da nastavite 0,002 A/μS, 1 A, 2 A in 1 S.
8) Dolgo pritisnite ENTER, da shranite urejene podatke.
9) Pritisnite gumb (F1) DYN/CALL za prikaz CALL.
10) Pritisnite ENTER, da pokličete DYN RL.
11) VKLOP/IZKLOP.
12) Sproži vrednost B vsakič, ko pritisnete ENTER.

3.6. Dinamični RL

Vsakič, ko je prejet sprožilni signal, se breme preklaplja naprej in nazaj med vrednostjo A in vrednostjo B.

Za primer vzemite trenutni naklon A 0,001 A/ S, trenutni naklon B 0,002 A/ S, trenutno vrednost A 1 A in trenutno vrednost B 2 A.

Operacije:

1) Pritisnite (F1) DYN/CALL, pritisnite TAB, da izberete DYN/CALL, in zavrtite gumb na RL.
2) Pritisnite (F2) DYN/SAVE, da se na zaslonu prikaže SAVE.
3) Pritisnite TAB, da preklopite fokus, in zavrtite gumb, da izberete prvo vrstico.

4) Pritisnite ENTER, da izberete rdeče ozadje.
5) Vnesite številke od 0 do 9 in ESC.
6) Po urejanju kot 0,001 pritisnite ENTER. Nato bo na zaslonu prikazano 0,0010, ozadje pa bo modro.
7) Ponovite zgornje korake, da nastavite 0,002 A/μS, 1 A oziroma 2 A.
8) Dolgo pritisnite ENTER, da shranite urejene podatke.
9) Pritisnite gumb (F1) DYN/CALL za prikaz CALL.
10) Pritisnite ENTER, da pokličete DYN RL.
11) VKLOP/IZKLOP.
12) Sproži vrednost B vsakič, ko pritisnete ENTER.

4. Zaporedni način delovanja

Shranite lahko največ 7 skupin, vsaka skupina lahko nastavi do 84 dinamično spreminjajočih se tokov, nato pa lahko nastavljene tokove zaporedno preklapljate. Vzemite nastavitve, shranjene v skupini 1, največji tok 3 A in število toka dinamične spremembe 3; prvi dinamični tok 1 A, hitrost spremembe 0,001 A/μS in trajanje 1 s; drugi dinamični tok 2A, stopnja spremembe 0,002A/μS in trajanje 2S; tretji dinamični tok 3A, stopnja spremembe 0,003A/μS in trajanje 3s; število ponovljenih operacij 5 kot primer. Kot je prikazano na sliki 4.1 Seznam. Operacije:

1) Pritisnite (F3) LIST/CALL pritisnite TAB, da izberete GROUP in zavrtite gumb na Group 1.
2) Pritisnite (F4) SEZNAM/SHRANI, da prikažete SHRANI na SEZNAM.
3) Pritisnite TAB, da preklopite fokus, izberite RANGE in uredite največjo vrednost 3A prek številskih 0 do 9 in ESC.
4) Pritisnite TAB, da izberete CYCLE. Število ciklov urejanja je 5.
5) Pritisnite TAB do prve vrstice SEZNAMA in pritisnite ENTER. V tem času se ozadje obarva rdeče.

Uredite vrednost PODATKOV prve postavke 1A. Po urejanju pritisnite ENTER in ozadje se bo spremenilo v modro.

Pritisnite levo in desno tipko (E in 4) do drugega elementa SLOPE (A/ μS), uredite vrednost kot 0,001 A/ μS in pritisnite ENTER in ozadje se bo spremenilo v modro. Pritisnite levo in desno tipko (6 in 4) do tretjega elementa ČAS (S), uredite vrednost kot 1s in pritisnite ENTER.

6) Ponovite zgornje korake, da začnete nastavljati drugo in tretjo vrstico tabele.
7) Dolgo pritisnite ENTER, da shranite urejene podatke.
8) Pritisnite gumb (F3) SEZNAM/KLIC, da prikažete KLIC.
9) Pritisnite ENTER, da pokličete LIST1.
10) VKLOP/IZKLOP.

Opomba:

Če želite izbrisati podatke po vrstici 3, izberite vrstico 4 v načinu SHRANJEVANJE SEZNAMA.

Pritisnite ENTER, da odprete ozadje za urejanje in se obarva rdeče, nato pa pritisnite ESC, da izbrišete vse podatke po 4. vrstici. Dolgo pritisnite ENTER, da shranite podatke.

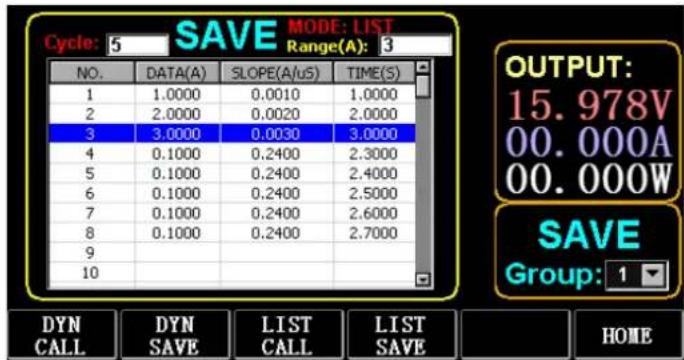

Cycle: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/uS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Slika 4.1 Seznam

5. Način preizkusa baterije

Nastavite lahko največ 7 skupin parametrov testa akumulatorja, akumulator se testira glede na nastavljen tok, napetost, kapaciteto, čas in se test samodejno izklopi, če je izpolnjen eden od pogojev.

5.1. Nastavitev testa baterije

Navodila za uporabo: upošteva nastavitve, shranjene v skupini 1, tokovni razpon 10 A, tok praznjenja 1 A, izklopna napetost praznjenja 2 V, zmogljivost izklopa praznjenja 0,5 Ah in trajanje praznjenja 200 m (baterija časovna enota: m) kot primer.

1) Pritisnite (F3) Baterija na glavnem vmesniku za vstop v merjenje baterije.
2) Pritisnite (F1) BATT/CALL in pritisnite TAB, da izberete CALL GROUP 1.
3) Pritisnite (F2) BATT/SAVE, da se na tabeli prikaže SAVE.
4) Pritisnite TAB, da preklopite fokus, in zavrtite gumb, da izberete položaj vrstice, ki ga je treba spremeniti.
5) Pritisnite ENTER, da izberete rdeče ozadje.
6) Vnesite številke od 0 do 9 in ESC.
7) Po urejanju obsega 10A pritisnite ENTER. Nato bo na zaslonu prikazano 10.000, ozadje pa bo modro.
8) Ponovite zgornje korake, da nastavite 1A, 2V, 0,5AH in 200M.
9) Dolgo pritisnite ENTER, da shranite urejene podatke.
10) Pritisnite (F1) BATT/CALL.
11) Za klic pritisnite ENTER.

12) VKLOP/IZKLOP.

6. Način krivulje VI

Glede na nastavljen največji tok, najmanjši tok in vrednost koraka je mogoče nastaviti največ 7 skupin testnih parametrov VI.

VI krivulja

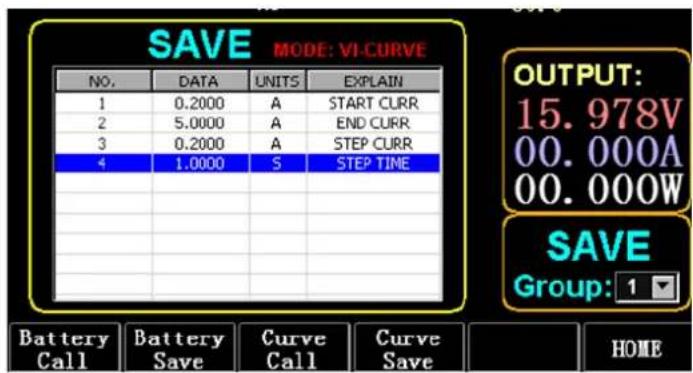

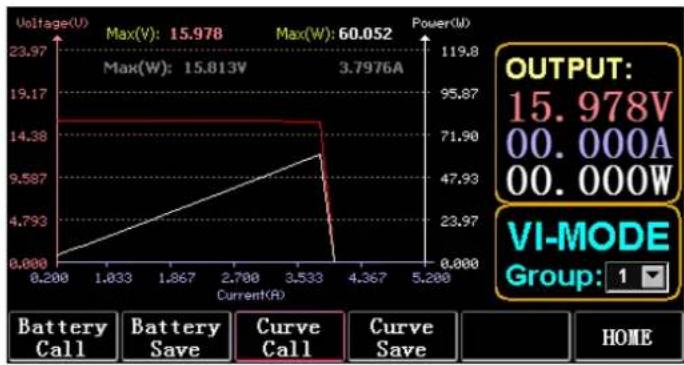

SAVE MODE: VI-CURVE NO. DATA UNITS EXPLAIN 1 0.2000 A START CURR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Slika 6.1 VI Tokovni parametri

6.1. Postavitev testa VI

Navodila za uporabo: za primer vzame nastavitve, shranjene v skupini 1, začetni tok 0,2 A, končni tok 5 A, korak koraka 0,2 A in trajanje koraka 1 s.

1) Pritisnite (F3) Baterija na glavnem vmesniku za vstop v meritev VI.
2) Pritisnite (F3) Curve/CALL in pritisnite TAB, da izberete CALL GROUP 1
3) Pritisnite (F4) Curve/SAVE, da na tabeli prikažete SAVE.
4) Pritisnite TAB, da preklopite na fokus tabele, in zavrtite gumb, da izberete položaj vrstice, ki ga želite spremeniti.
5) Pritisnite ENTER, da izberete rdeče ozadje.
6) Pritisnite ENTER, da izberete rdeče ozadje.
7) Po urejanju kot 0.2 pritisnite ENTER. Nato bo na zaslonu prikazano 0,2000, ozadje pa bo modro.
8) Ponovite zgornje korake, da nastavite 5A, 2A in 1.000 s.
9) Dolgo pritisnite ENTER, da shranite urejene podatke.
10) Pritisnite (F3) Curve/CALL.
11) Za klic pritisnite ENTER.
12) VKLOP/IZKLOP.
Učinek delovanja je prikazan na sliki 6.2.

Slika 6.2 VI Tekaški vmesnik

7. Način OCP

Ko napetost doseže vrednost VON, bo tokovni izhod za nekaj časa zakasnjen, vrednost koraka pa se bo vsako drugo časovno obdobje zmanjšala, dokler izklopni tok ali napetost ne bo višja od nastavljene napetosti OCP. Če je zaustavljena napetost višja od napetosti OCP in je tok med nastavljeno največjo in najmanjšo vrednostjo, je PASS, drugače je FAULT.

7.1. Nastavitev funkcije testa OCP

Opomba: Nastavite lahko največ 7 skupin testnih parametrov OCP.

Navodila za delovanje: uporablja nastavitev, shranjeno v skupini 1, napetost VON 10 V, zakasnitev napetosti VON 5 S in tokovno območje 3 A; začetni tok 2 A, vsako zmanjšanje 0,1 A in vsako zmanjšanje trajanja 1 s; končni tok 1 A, napetost OCP 8 V, največji tok 1,9 A in najmanjši tok 1,1 A kot primer.

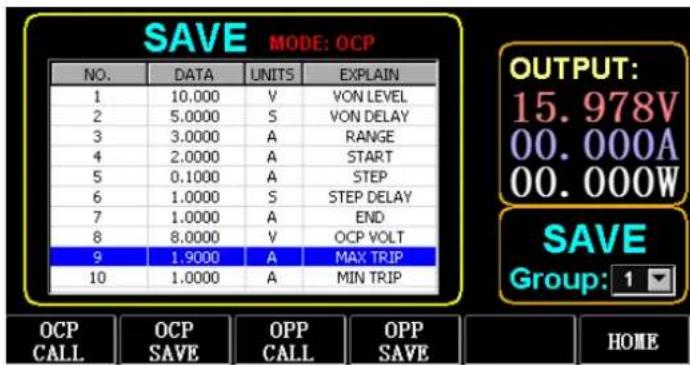

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Slika 7.1 OCP

1) Pritisnite (F2) OCP/OPP na domači strani.
2) Pritisnite (F1) OCP/CALL in TAB, da izberete CALL GROUP 1.
3) Pritisnite (F2) OCP/SAVE, da se na tabeli prikaže SAVE.
4) Pritisnite TAB, da preklopite fokus, in zavrtite gumb, da izberete prvo vrstico.
5) Pritisnite ENTER, da izberete rdeče ozadje. Vnesite številke od 0 do 9 in ESC.
6) Po urejanju VON kot 10V pritisnite ENTER. Nato bo na zaslonu prikazano 10.000, ozadje pa bo modro.

7) Ponovite zgornje korake, da nastavite 5S, 3A, 2A, 0,1 A, 1S, 1A, 8V, 1,9 A in 1,1 A.
8) Dolgo pritisnite ENTER, da shranite urejene podatke.
9) Pritisnite (F1) OCP/CALL.
10) Za klic pritisnite ENTER.
11) VKLOP/IZKLOP.

8. Način OPP

Ko napetost doseže vrednost VON, je treba izhodno moč odložiti za določen čas, vrednost koraka pa zmanjšati vsake toliko časa, dokler izklopna moč ali napetost ni višja od nastavljene napetosti OPP. Po zakasnitvi in ustavitvi zmanjševanja, će je napetost višja od napetosti OPP, moč med nastavljeno največjo in najmanjšo vrednostjo pomeni PASS ali pomeni NAPAKO.

8.1. Nastavitev funkcije testa OPP

Nastavite lahko največ 7 skupin testnih parametrov OPP.

Navodila za delovanje: uporablja nastavitev, shranjeno v skupini 1, napetost VON 10 V, zakasnitev napetosti VON 5 S in tokovno območje 3 A; začetna moč 20 W, vsako zmanjšanje 1 W in vsako zmanjšanje trajanja 1 s; končna moč 10 W, napetost OPP 8 V, največja moč 15 W in najmanjša moč 10 W kot primer.

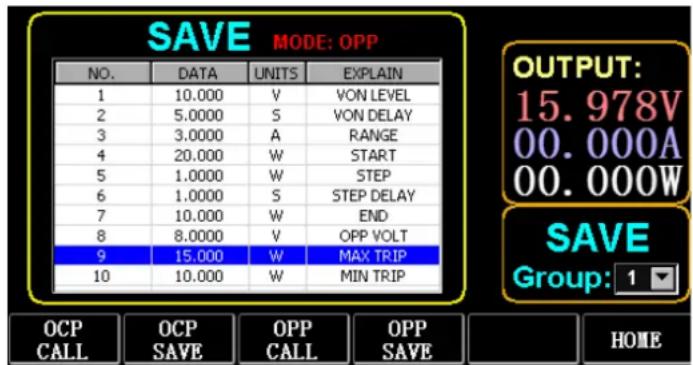

SAVE MODE: OPP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 20.000 W START 5 1.0000 W STEP 6 1.0000 S STEP DELAY 7 10.000 W END 8 8.0000 V OPP VOLT 9 15.000 W MAX TRIP 10 10.000 W MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Slika 8.1 OPP

1) Pritisnite (F2) OCP/OPP na domači strani.
2) Pritisnite (F3) OPP/CALL in TAB, da izberete CALL GROUP 1.
3) Pritisnite (F4) OPP/SHRANI, da se na tabeli prikaže SHRANI.
4) Pritisnite TAB, da preklopite fokus, in zavrtite gumb, da izberete prvo vrstico.
5) Pritisnite ENTER, da izberete PODATKI v prvi vrstici in prikažete rdeče ozadje.
6) Vnesite številke od 0 do 9 in ESC.
7) Po urejanju VON kot 10V pritisnite ENTER. Nato bo na zaslonu prikazano 10.000, ozadje pa bo modro.
8) Ponovite zgornje korake, da nastavite 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W in 10W.

9) Dolgo pritisnite ENTER, da shranite urejene podatke.

Za primer vzemite merjenje načina DYN CC.

Po urejanju podatkov DYN CC je A SLOPE 0,012 A/μS, B SLOPE 0,08 A/μS, A je 0,2A, B je 1A, frekvenca je 20 HZ, delovni cikel je 40 %, kot je prikazano na sliki 9.1 . Prosimo, glejte sliko 9.2 za merjenje valovne oblike.

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Slika 9.1

Slika 9.2 Merjenje valovne oblike

10. Nastavitev parametske funkcije

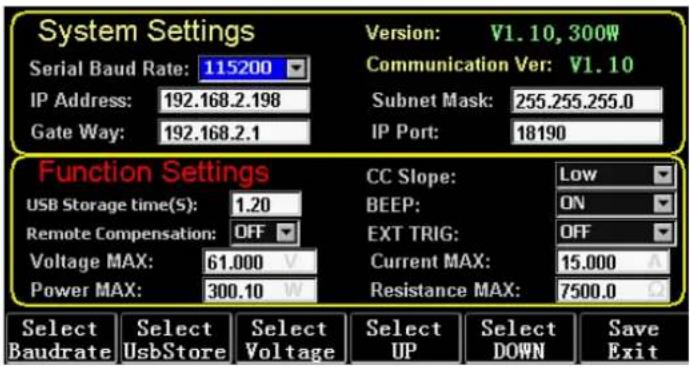

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 Function Settings USB Storage time(S): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 L2 Select Select Select Select Select UP Select DOWN Save Exit Baudrate UsbStore Voltage

Izberite baudrate (F1)	Izberite parameter hitrosti prenosa
Izberite UsbStore (F2)	Preklopite fokus, da izberete trgovino USB
Izberite napetost (F3)	Preklopite največjo nastavitev napetosti ostrenja
Izberite GOR (F4)	Preklopite fokus navzgor
Izberite DOL (Fs)	Preklopite fokus navzdol
Shrani Izhod (F6)	Shrani in zapusti

10.1. Nastavitev komunikacijskega vmesnika

1) Nastavitev serijske hitrosti prenosa

Za vrtenje gumba izberite TAB ali (F1) SelBaudrate

(1) Nastavitev naslova IP

ESC na tipkovnici je tipka za brisanje, številke od 0 do 9 pa za vnos številk.

(2) Nastavitev številke vrat

ESC na tipkovnici je tipka za brisanje, številke od 0 do 9 pa za vnos številk. Največja številka vrat je 65535, najmanjša številka vrat pa 1000. Vrednosti 18191 ni mogoče nastaviti.

10.2. Nastavitev stopnje naklona CC

Pritisnite TAB, da preklopite na CC SLOPE, in zavrtite gumb, da izberete LOW/HIGH.

10.3. Nastavitev časa shranjevanja USB flash diska

Pritisnite TAB, da preklopite na Sel UsbStore. ESC je tipka za brisanje, številke od 0 do 9 pa za vnos številk. Najmanjši čas shranjevanja je lahko le 0,05S, najdaljši čas shranjevanja pa 9999S;

10.4. Nastavitev brenčala

Pritisnite TAB, da preklopite na BEEP, in obrnite gumb, da izberete ON/OFF.

10.5. Nastavitev daljinske kompenzacije

Pritisnite TAB, da preklopite na Remote Comp, izberite ON in povežite izhodni konec predmeta, ki ga želite testirati, na senzor terminala (+) ali senzor (-) na sprednji plošči (ta funkcija ni shranjena med izpadom električne energije, drugače je zaprt).

10.6. Nastavitev zunanjega proženja

Pritisnite TAB, da preklopite na EXIP TRIG, in zavrtite gumb, da izberete Trig On/Switch On/OFF.

Trig On: sprožilno stikalo (odprta obremenitev po sprožitvi)

Vklop: daljinsko stikalo (funkcija VKLOP/IZKLOP na sprednji plošči ne bo delovala, ko ta funkcija deluje).

10.7. Nastavitev najvišjih vrednosti

1) Največja napetost

Pritisnite TAB, da preklopite na Napetost. ESC je tipka za brisanje, številke od 0 do 9 pa za vnos številk. Največja napetost je 150 V.

2) Največji tok

Pritisnite TAB, da preklopite na Current. ESC je tipka za brisanje, številke od 0 do 9 pa za vnos številk. Največji tok je 40A.

3) Največja moč

Pritisnite TAB, da preklopite na Power. ESC je tipka za brisanje, številke od 0 do 9 pa za vnos številk. Največja moč je odvisna od modela.

4) Največja odpornost

Pritisnite TAB, da preklopite na Resistance. ESC je tipka za brisanje, številke od 0 do 9 pa za vnos številk. Največja odpornost je 7500R.

Opomba: 18 V in manj je nastavljeno za nizkonapetostno območje (0 do 18 V) in več

1. 4V je nastavljeno kot območje visoke napetosti (0 do 150V).

3 A in nižje je nastavljeno na območje nizkega toka (0 do 3 A), nad 3. 1 A pa je nastavljeno na območje visokega toka (0 do 40 A).

Vrednost alarma OVP: je (19,4 V) pri nizkem območju in (155 V) pri visokem območju. Vrednost alarma OCP: je 105 % nastavljene trenutne vrednosti. Na primer, će je tok nastavljen na 5 A, je vrednost alarma 5,25 A.

Vrednost alarma OTP: če je temperatura višja od 850, se sproži alarm in obremenitev se zapre.

10.8. nastavitev RTC

Dolgo pritisnite številko 7 in na zaslonu se bo prikazal datum, kot je prikazano na sliki 10.2.

USB 2020-08-12 08:44 06 ent MODE:CC Scan OUTPUT: 0.0000V 0.0000A 0.0000W

Slika 10.2 Datum RTC

Pritisnite ← ali →, da premaknete fokus, in obrnite gumb, da izvedete spremembo. Po spremembi dolgo pritisnite ENTER ali številko 7, da shranite, in pritisnite ESC za izhod.

10.9. Nastavitev osvetlitve ozadja

Po dolgem pritisku na številko 8 se na zaslonu prikaže vrstica napredka, kot je prikazano na sliki 10.3.

Slika 10.3 Osvetlitev ozadja

Obrnite gumb, da prilagodite svetlost, dolgo pritisnite ENTER ali številko 8, da shranite, in pritisnite ESC, da zapustite.

10.10. 0 funkcija umerjanja

Če naprava dlje časa ni bila kalibrirana ali je temperatura visoka ali nizka, se podatki ne bodo vrnili na nič in lahko se izvede funkcija kalibracije 0.

Po vstopu na domačo stran zaprite nalaganje, odklopite zunanjo testno linijo in dolgo pritisnite številsko 0 za več kot 3 sekunde za 0 kalibracijo napetosti in toka. In funkcija 0-kalibracije bo izginila, ko se obremenitev znova zažene, in 0-kalibracija bo znova po potrebi.

11. U Flash Disk Uvozna in izvozna funkcija

Shranite podatke o napetosti in toku v realnem času ter izvozite seznam podatkov prek diska U flash. Kot je prikazano na sliki 11.1, drevo USB [0] na levi kaže, da je seznam datotek v sprejemljivem formatu podatkov, naloženih na disk U flash. In zgornji del na desni je možnost uvoza obremenitve z diska U flash, spodnji del pa možnost izvoza podatkov na disk U flash.

Pritisnite TAB, da izberete kontrolnik. Pritisnite za premik fokusa levo ali desno. Pritisnite F4 (Naloži CSV), da uvozite datoteko z bliskovnega diska USB, in shranite CSV (F5), da izvozite datoteko CSV na bliskovni disk USB. Funkcijske tipke so prikazane na sliki 11.2 spodaj:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST_1_set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start SaveData Stop SaveData USB Discon. LOAD CSV SAVE CSV HOME

Slika 11.1 Vmesnik za shranjevanje bliskovnega diska USB

Začetek shranjevanja podatkov (F1)	Ustvarite datoteko CSV z datumom kot imenom
Ustavi shranjevanje podatkov (F2)	Nehajte pisati datoteke
Odklop USB (F3)	Odklopite USB
Naloži CSV (F4)	Uvozite datoteke z USB flash diska
Shrani CSV (F5)	Izvozi datoteko CSV
Domača stran (F6)	Domača stran

Slika 11.2

11.1. Uvozite in shranite SEZNAM

Kot primer vzemite tabelo, v kateri so izvoženi podatki BAT skupine 1.

1) Ko je USB flash disk vstavljen, se USB ključ prikaže na domači strani. Pritisnite (F4) USB.
2) Pritisnite TAB, da preklopite na SAVE, zavrtite gumb, da izberete način BAT, pritisnite 6 ali 4 da izberete skupino, in obrnite gumb na skupino 1.

3) Ko pritisnete (F5) SHRANI CSV, se prikaže sporočilo, da je bil izvožen. Uvozite DYN_PL_Set.csv iz bliskovnega diska USB v DYN PL.

K12		f_x
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	ASLOPE
3	2	1.248	A/uS	BSLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

Slika 11.3 DYN_PL_Set.csv

4) Pritisnite TAB, da preklopite na LOAD, nastavite na način DYN in zavrtite gumb na PL.
5) Navedite drevo datotek na levi in zavrtite gumb, da izberete datoteko DYN_PL Set.CSV, ki jo želite uvoziti.
6) Po pritisku (F4) NALOŽI CSV se prikaže poziv za uspešen uvoz.

11.2. U Flash Disk Shranjevanje podatkov v realnem času testa obremenitve

Če so podatki o preskusu v realnem času shranjeni z bliskovnim diskom U, mora obseg podatkov shraniti podatke o napetosti in toku 5-krat na sekundo.

Postopki delovanja so naslednji:

1) Pritisnite F6 (Config), uporabite Tab, da preklopite fokus na USB Store (slika 10.1 Nastavitev parametrov).

Za brisanje uporabite ESC, vnesite številsko tipko 0.2, kar pomeni shranjevanje 5-krat na sekundo.

2) Datoteko s shranjenimi podatki lahko odprete na dva načina.

<1> Vklopite ali izklopite shranjevanje podatkov v vmesniku menija: odprite stran U flash disk (Slika 11.1 Storage Interface USB Flash Disk). Za začetek pritisnite (F1) »Začni shranjevanje podatkov«, nato pa bo v zgornji statusni vrstici utripala puščica navzdol, kar pomeni, da se podatki trenutno shranjujejo.

Če želite ustaviti pisanje, znova odprite stran USB flash diska in pritisnite (F2) "Stop Save Data". In zgornja puščica bo izginila.

<2> Bližnjična tipka za odpiranje ali zapiranje operacije: ko vstavite bliskovni disk U, dolgo pritisnite številsko tipko 9, da začnete shranjevati disk U flash, in ponovno dolgo pritisnite številsko tipko 9, da ustavite shranjevanje.

Glejte sliko 11.4 Ikona za pisanje podatkov

Slika 11.4 Ikona za pisanje podatkov

Diagram zunanjih vmesnikov

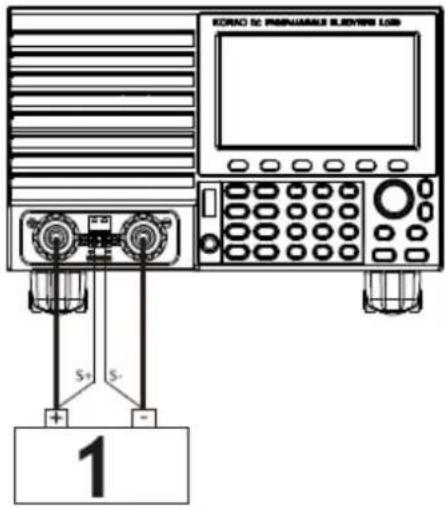

Izhodna kompenzacija.

2 – Zunanji nadzor sprožilca

12. Čiščenje in vzdrževanje

• Preden napravo očistite ali pospravite, jo vedno izključite iz električnega omrežja.
• Za čiščenje površine uporabljajte le nejedka čistila.
• Po čiščenju naprave je treba vse dele pred ponovno uporabo popolnoma posušiti.
• Enoto hranite na suhem, hladnem mestu, brez vlage in neposredne sončne svetlobe.

• Naprave ne pršite z vodnim curkom in je ne potapljajte v vodo.

• Ne dovolite, da voda pride v notranjost naprave skozi zračnike v ohišju naprave.

• Očistite zračnike s krtačo in stisnjenim zrakom.
• Napravo moramo redno pregledovati, da preverimo njeno tehnično učinkovitost in morebitne poškodbe.
  • Za čiščenje uporabite mehko krpo.
• Za čiščenje ne uporabljajte ostrih in/ali kovinskih predmetov (npr. žične krtače ali kovinske lopatice), ker lahko poškodujejo površinski material aparata.
• Naprave ne čistite s kislimi snovmi, sredstvi za medicinske namene, razredčili, gorivom, olji ali drugimi kemičnimi snovmi, ker lahko poškodujejo napravo.

ODSTRANJEVANJE RABLJENIH NAPRAV:

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja. Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.

STAMOS ^® | soldering
