HASZNÁLATI ÚTMUTATÓ S-LS-119 Stamos
Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.
Műszaki adatok
Megjegyzés: Az alábbi specifikációkat 25°C+-5°C hőmérsékleten és 20 perces bemelegítés mellett teszteltük.
| Termék neve: DC elektronikus terhelésModell neve: S-LS-119 | |||
| Bemeneti értékelés | Készülék áramellátásaFeszültségJelenlegi | 1500W0-150V0-40A | |
| CC mód | Tartomány | 0-3A | 0-40A |
| Felbontás | 0,1mA | 1mA | |
| Pontosság | ± (0,05% a készletből + 0,045% eltérés) | ||
| CV mód | Tartomány | 0-50V | 0-150V |
| Felbontás | 0.1mV | 1mV | |
| Pontosság | ± (0,05% a beállított érték+0,025%off.s) | ||
| CR üzemmód | Tartomány | 0.05Ω - 7.5KΩ | |
| Felbontás | 16 bit | ||
| Pontosság | ± (0,05% a beállított érték+0,025%off.s) | ||
| CW üzemmód | Tartomány | 1500W | |
| Felbontás | 0.01W | ||
| Pontosság | ± (0,1% a beállított értékből+0,1%off.s) | ||
| Lejtő | Tartomány | 0-3A | 0-40A |
| Rising | 0,0001-0,3A/μs | 0,001-2A/μs | |
| Faling | 0,0001-0,3A/μs | 0,001-2A/μs | |
| Feszültség mérés | Tartomány | 0-18V | 0-150V |
| Felbontás | 0.1mV | 1mV | |
| Pontosság | ± (0,03%ofset+0,025%off.s) | ||
| Jelenlegi mérés | Tartomány | 0-3A | 0-40A |
| Felbontás | 0,1mA | 1mA | |
| Pontosság | ± (0,05% a beállított érték+0,045%off.s) | ||
| Teljesítménymérés | Tartomány | 1500W | |
| Felbontás | 0.01W | ||
| Pontosság | ± (0,1% a beállított értékből+0,1%off.s) | ||
| Túlterhelés elleni védelem | 1550W | ||
| Túláramvédelem | 42A | ||
| Túlfeszültség elleni védelem | 155V | ||
| Túlmelegedés elleni védelem | 85°C | ||
| Bemeneti impedancia | 150KΩ | ||
| Súly | 14.85 kg | ||
| Méretek (W*D*H) | 47 x 38 x 15 cm | ||

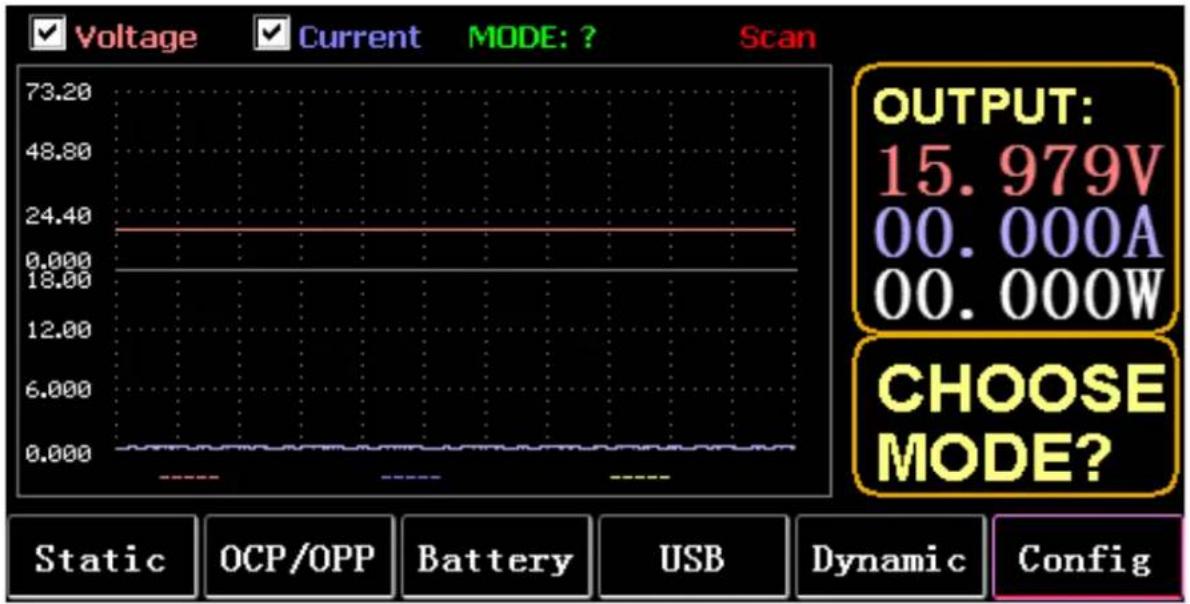

1. Fő interfész

line
| Parameter | Value | | --------------- | --------- | | OUTPUT | 15.979V | | OCP/OPP | 00.000A | | Battery | 00.000W | | USB | - | | Dynamic | - | | Config | - |1.1. Menü gombok
| STATIC(F1) | Statikus CC, CV, CW, CW, CR vagy SHORT beírása |

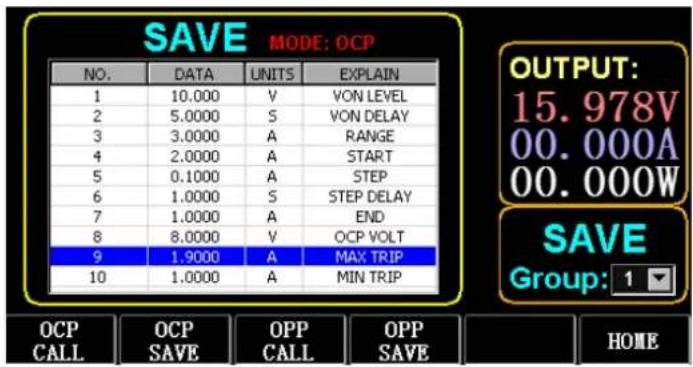

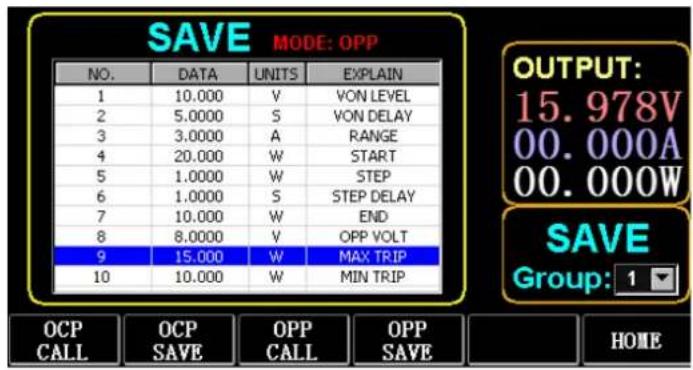

| OCP/OPP(F2) | OCP és OPP hívótáblák |

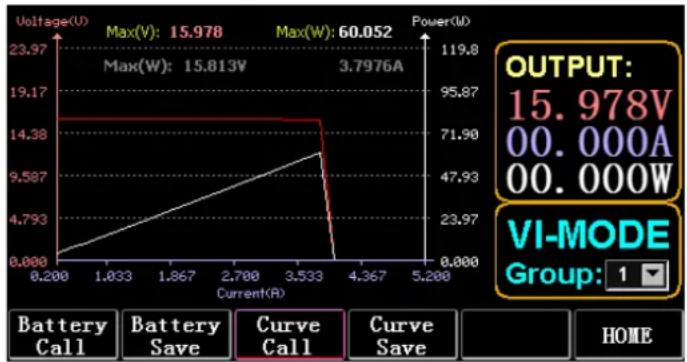

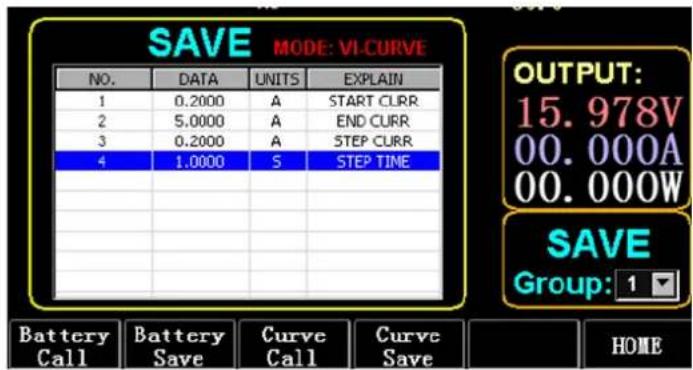

| BATTERY(F3) | Akkumulátor mérési mód: VI görbe |

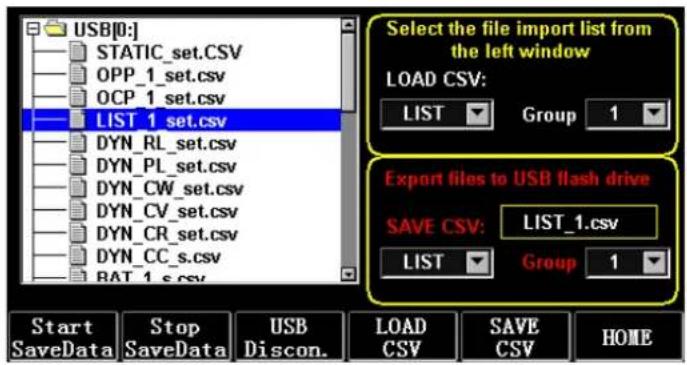

| USB(F4) | Az U lemez behelyezése után a panel az USB logót jeleníti meg, és üres lesz, ha nincs behelyezve. Adatok mentése U lemezre, LIST importálása és exportálása U lemezre. |
| DYNAMIC(F5) | Dinamikus CC, CV, CW, CR, RL vagy PL |

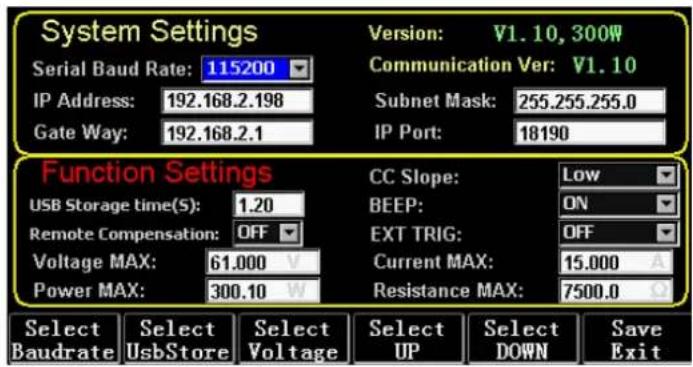

| CONFIG(F6) | Paraméterek beállítása: |
1.2. Billentyüzet funkció
| ESC | billentyű az escape és a delete billentyűvel |
| F1 to F6 | Funkciógombok |
| TAB | Fókuszváltás |
| STOP | 1. Szünet a hullámforma megjelenítése közben |
| 2. Hosszan nyomja meg a képernyőkép készítéséhez | |
| LOCK | Hosszan nyomja meg a billentyűzet zárolásához, és ismét hosszan nyomja meg a zárolás feloldásához. |
| CC | 1. Rövid megnyomás a CC üzemmódba való belépéshez |
| 2. Nyomja meg hosszan a SHORT gombot | |
| CV | CV üzemmódba lépés |
| CW | CW üzemmódba lépés |
| CR | CR üzemmódba lépés |
| 0 to 9 | 1. Nyomja meg röviden a számbillentyűket |
| 2. Hosszan nyomja meg a numerikus 1-6-os gombot az 1-6-os statikus tárolóegységek hívásához. | |

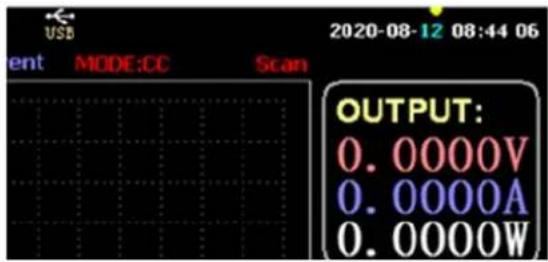

| 3. Nyomja meg hosszan a 7-es gombot az RTC beállításához, majd ismét nyomja meg hosszan a mentéshez és a kilépéshez. | |

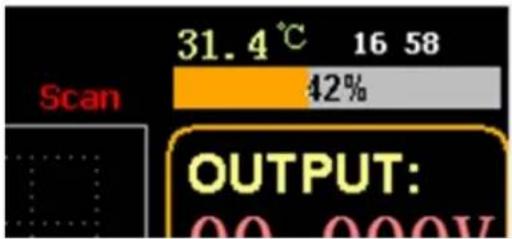

| 4. Nyomja meg hosszan a 8. gombot az LCD háttérvilágítás beállításához, majd nyomja meg ismét hosszan a gombot a mentéshez és a kilépéshez. | |
| 5. Nyomja meg hosszan a 9-es gombot az USB-tároló engedélyezéséhez, és nyomja meg ismét hosszan a gombot a tároló kikapcsolásához. | |
| 6. A fő kezelőfelületen nyomja meg hosszan a numerikus 0 gombot több mint 3 másodpercig a kalibráláshoz 0 | |

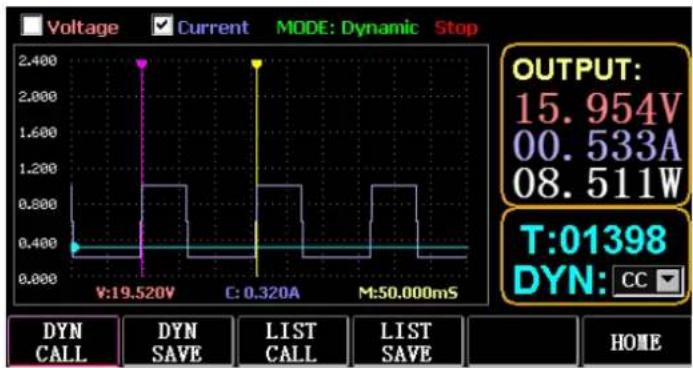

| WAVE | Nyomja meg a TAB billentyűt a feszültség vagy az áram kiválasztásához, majd nyomja meg a WAVE billentyűt a 4 mérési sor megjelenítéséhez, amelyek közül 2 függőleges vonal az időt, 2 vízszintes vonal pedig a feszültség és az áram amplitúdóját méri. |
| 1. Nyomja meg röviden a6 (bal oldali billentyűt) a bal oldali függőleges vonal kiválasztásához. | |
| 2. Rövid sajtó4 (jobb oldali billentyű) a jobb oldali függőleges vonal kiválasztásához, és a STOP után nyomja meg hosszan a gombot a hullámforma jobbra történő mozgatásához. | |
| 3. Rövid sajtó (felfelé billentyű) a mért feszültség amplitúdó kiválasztásához, és nyomja meg hosszan a feszültségskála értékének módosításához. | |
| 4. Rövid sajtó (lefelé billentyű) a mért áram amplitúdó kiválasztásához, és nyomja meg hosszan a gombot az aktuális skálaérték módosításához. | |
| 5. Enter a mintavételi idő értékének beállításához | |
| ON | Be- és kikapcsolás |
| Enter | 1. Nyomja meg röviden a gombot a belépéshez |
| 2. Hosszan nyomja meg a mentéshez | |
| Note: | A hosszú nyomási idő kb. 1,5 s |
2. Statikus üzemmód
2.1. Statikus CC
Állandó áram üzemmódban a terhelés állandó áramot fogyaszt, függetlenül attól, hogy a bemeneti feszültség változik-e.
Műveletek:
1) Nyomja meg a CC vagy a billentyűzet F1 lágygombját.
2) Adjon meg egy 0 és 9 közötti értéket a numerikus billentyűzeten.
3) Nyomja meg a 6 és a 4 gombot a kurzor mozgatásához, majd nyomja meg a T és a gombot a megfelelő érték beállításához.
4) Nyomja meg az ENTER billentyűt a BE/KIKapcsoláshoz.
2.2. Statikus önéletrajz
Állandó feszültség üzemmódban a terhelés a beállított feszültségen tartja a vizsgált eszközt, függetlenül attól, hogy a bemeneti áram változik-e.
Műveletek: ugyanaz, mint fent.
2.3. Statikus CW
Állandó feszültség üzemmódban a terhelés a beállított teljesítményen tartja a vizsgált eszközt, függetlenül attól, hogy a bemeneti feszültség és az áram változik-e. Műveletek: ugyanaz, mint fent.
2.4. Statikus CR
Állandó ellenállás üzemmódban a terhelés a tesztelt eszközt a beállított ellenálláson tartja, függetlenül attól, hogy a bemeneti feszültség és az áram változik-e. Műveletek: ugyanaz, mint fent
2.5. SHORT funkció
RÖVID üzemmódban a terhelés a maximális áramerősséggel kerül kimenetre. Műveletek:
Nyomja meg hosszan a CC gombot a MODE: SHORT megjelenítéséhez a kezelőfelületen, majd nyomja meg a CC, CV, CW vagy CW gombot a kilépéshez.

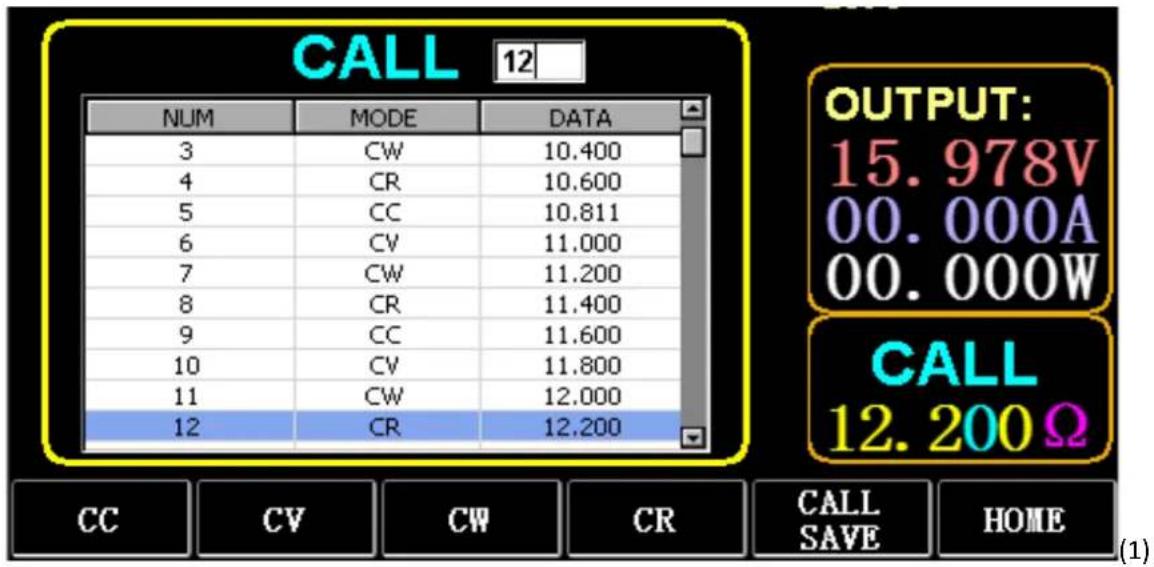

2.6. Statikus tároló hívása
A terhelés 100 csoport statikus beállított értéket képes tárolni és hívni.
1) Tárolási művelet
(1) Nyomja meg a CAL/SAVE gombot az állapot MENTÉS állapotra váltásához.
(2) Írjon be egy számbillentyűt a lista egy sorának indexeléséhez, nyomja meg a TAB billentyűt a kiválasztáshoz, majd nyomja meg az ENTER billentyűt a szerkesztési módba való belépéshez. Szerkesztés a piros háttér megjelenítéséhez, majd nyomja meg a6 és4 gombot a kiválasztáshoz.
(3) Szerkesztési mód. A módosításhoz nyomja meg a CC, CV, CW vagy CR gombot a billentyűzeten.
(4) Adatok szerkesztése. A módosításhoz nyomja meg a billentyűzeten a 0-9 és az ESC billentyűket.
(5) A módosítás után nyomja meg az ENTER billentyűt, majd az adatok mentéséhez nyomja meg ismét hosszan az ENTER billentyűt.
2) Hívási művelet
(1) Nyomja meg a CALL/SAVE gombot a CALL funkcióra való váltáshoz.
(2) Adjon meg egy számbillentyűt egy sor indexeléséhez, vagy a TAB billentyűvel váltson a listában, válassza ki a gombbal, és nyomja meg az ENTER billentyűt.
3) M1-M6 gyorshívás
Hosszan nyomja meg az 1-től 6-ig tartó numerikus gombot az M1-től M6-ig tartó híváshoz.

other
| NUM | MODE | DATA | |---|---|---| | 3 | CW | 10.400 | | 4 | CR | 10.600 | | 5 | CC | 10.811 | | 6 | CV | 11.000 | | 7 | CW | 11.200 | | 8 | CR | 11.400 | | 9 | CC | 11.600 | | 10 | CV | 11.800 | | 11 | CW | 12.000 | | 12 | CR | 12.200 | OUTPUT: | OUTPUT: | 15.978V | 00.000A | 00.000W | | :--- | :--- | :--- | :--- | | CALL 12.200 Ω CC CV CW CR CALL SAVE HOME (1)3. Dinamikus teszt üzemmód
Dinamikus üzemmódban a terhelés folyamatosan váltogat 2 különböző A és B érték között.

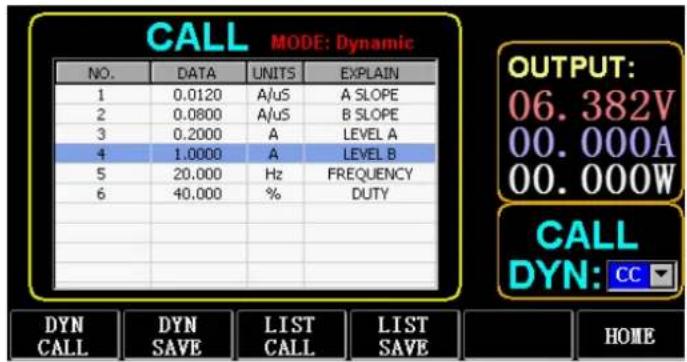

3.1. Dinamikus CC
Két különböző áramot használó kimenethez, különböző munkaciklusokkal, egy bizonyos frekvencián.
Vegyük példának az A áram meredekségét 0,001A / μS, a B áramváltozási meredekséget 0,002A / μS, az 1A áramérték A, a 2A áramérték B, az 1HZ ciklusfrekvencia és a 40%-os munkaciklus.
Műveletek:

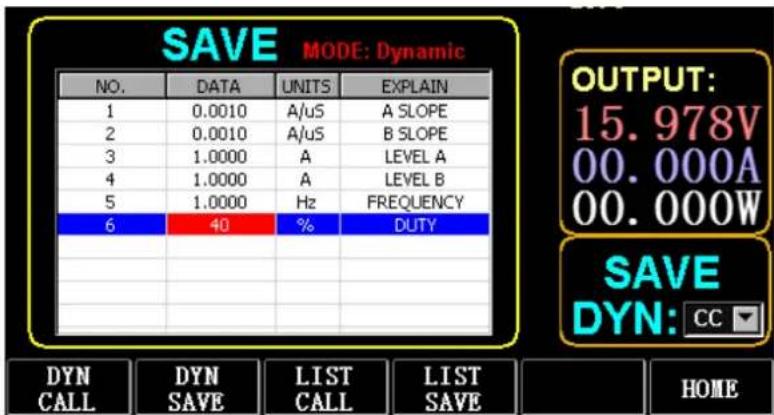

Válassza az (F5) Dinamikus gombot a 3.1. ábrán látható felületre való belépéshez.
1) Nyomja meg az (F1) DYN/CALL gombot, a TAB billentyúvel válassza ki a CALLDYN legördülő mezőt, és fordítsa a gombot a CC-re.
2) Nyomja meg az (F2) DYN/SAVE gombot a képernyőn a MENTÉS megjelenítéséhez.
3) A TAB billentyúvel válthat a fókuszra. A gomb kiválasztja az első sort.
4) Nyomja meg az ENTER billentyűt a piros háttér kiválasztásához.
5) Írja be a numerikus 0-tól 9-ig, majd ESC.
6) A 0,001-es szerkesztés után nyomja meg az ENTER billentyűt. Ekkor a képernyőn megjelenik a 0,0010, és a háttér kékre vált.
7) Ismételje meg a fenti lépéseket a 0,002A/ μS, 1A, 2A, 1HZ és 40% beállításához.
8) A szerkesztett adatok mentéséhez nyomja meg hosszan az ENTER billentyút.
9) Nyomja meg a DYN/CALL (F1) lágygombot a CALL (HÍVÁS) megjelenítéséhez.
10) A híváshoz nyomja meg az ENTER billentyút.
11) Kapcsolja be/kikapcsolja.
Megjegyzés:
Állítsa be, hogy a meredekség és az aktuális érték tartományfüggő legyen. A kis tartomány maximális meredeksége 0,24A/μS, a maximális áram 3A-ra állítható, a nagy tartomány maximális meredeksége 3,2A/ μS, a maximális áram 40A-ra állítható.
A maximális frekvencia 40 000 Hz-re állítható. Ha a frekvencia 40 000 Hz-re van beállítva, a maximális működési ciklus 50%.
Az aktuális maximális beállítást lásd a "Terhelés maximális beállítása" című szakaszban.
3.2. Dinamikus CV
Két különböző feszültségű, különböző munkaciklusú kimenethez használatos egy bizonyos frekvencián.
Vegyük példának az 1V-os A feszültséget, a 2V-os B feszültséget, az 1HZ ciklusfrekvenciát és a 40%-os munkaszünetet.
Műveletek:
1) Nyomja meg az (F1) DYN/CALL gombot, a TAB billentyűvel válassza ki a DYN/CALL lehetőséget, majd fordítsa a gombot a CV állásba.
2) Nyomja meg az (F2) DYN/SAVE gombot a képernyön a MENTÉS megjelenítéséhez.
3) A TAB billentyűvel váltson fókuszt, és a gombbal válassza ki az első sort.
4) Nyomja meg az ENTER billentyút a piros háttér kiválasztásához.
5) Írja be a numerikus 0-tól 9-ig, majd ESC.
6) Az 1.0001-es szerkesztés után nyomja meg az ENTER billentyűt. Ezután a képernyőn megjelenik az 1.0000, és a háttér kékre vált.
7) Ismételje meg a fenti lépéseket a 2V, 1HZ és 40% beállításához.
8) A szerkesztett adatok mentéséhez nyomja meg hosszan az ENTER billentyút.
9) Nyomja meg az (F1) DYN/CALL gombot a CALL kijelző megjelenítéséhez.
10) Nyomja meg az ENTER billentyút a DYN CV hívásához.
11) Kapcsolja be/kikapcsolja.
3.3. Dinamikus CW
A müvelet ugyanaz, mint a fentiekben.
3.4. Dinamikus CR
A müvelet ugyanaz, mint a fentiekben.
3.5. Dinamikus PL
Az elején az A értékre van beállítva. Minden egyes alkalommal, amikor egy trigger jel érkezik, a terhelés átvált a B értékre, és a beállított idő megtartása után ismét átvált az A értékre.
A következőkben példaként az A áram meredeksége 0,001A/μS, a B áram meredeksége 0,002A/ μS, az A áram értéke 1A, a B áram értéke 2A és a B időtartam 1s.
Műveletek:
1) Nyomja meg az (F1) DYN/CALL gombot, majd a TAB billentyúvel válassza ki a CALLYN lehetőséget, és fordítsa a gombot a PL állásba.
2) Nyomja meg az (F2) DYN/SAVE gombot a képernyőn a MENTÉS megjelenítéséhez.
3) A TAB billentyűvel váltson fókuszt, és a gombbal válassza ki az első sort.
4) Nyomja meg az ENTER billentyűt a piros háttér kiválasztásához.
5) Írja be a numerikus 0-tól 9-ig, majd ESC.
6) A 0,001-es szerkesztés után nyomja meg az ENTER billentyűt. Ekkor a képernyőn megjelenik a 0,0010, és a háttér kékre vált.
7) Ismételje meg a fenti lépéseket a 0,002A/ μS, 1A, 2A és 1S beállításához.
8) A szerkesztett adatok mentéséhez nyomja meg hosszan az ENTER billentyűt.
9) Nyomja meg a DYN/CALL lágygombot (F1) a CALL megjelenítéséhez.
10) Nyomja meg az ENTER billentyút a DYN RL hívásához.
11) Kapcsolja be/kikapcsolja.
12) A B értéket minden egyes ENTER megnyomásakor indítja el.
3.6. Dinamikus RL
Minden egyes alkalommal, amikor egy trigger jel érkezik, a terhelés oda-vissza vált az A és a B érték között.
Vegyük példának a 0,001A/ μS A áram meredekséget, a 0,002A/ μS B áram meredekséget, az 1AA áramértéket és a 2AB áramértéket.
Műveletek:
1) Nyomja meg az (F1) DYN/CALL gombot, majd a TAB billentyúvel válassza ki a DYN/CALL lehetőséget, és fordítsa a gombot az RL állásba.
2) Nyomja meg az (F2) DYN/SAVE gombot a képernyón a MENTÉS megjelenítéséhez.
3) A TAB billentyűvel váltson fókuszt, és a gombbal válassza ki az első sort.
4) Nyomja meg az ENTER billentyűt a piros háttér kiválasztásához.
5) Írja be a numerikus 0-tól 9-ig, majd ESC.
6) A 0,001-es szerkesztés után nyomja meg az ENTER billentyűt. Ekkor a képernyőn megjelenik a 0,0010, és a háttér kékre vált.
7) Ismételje meg a fenti lépéseket a 0,002A/ μS, 1A és 2A beállításához.
8) A szerkesztett adatok mentéséhez nyomja meg hosszan az ENTER billentyűt.
9) Nyomja meg a DYN/CALL (F1) lágygombot a CALL (HÍVÁS) megjelenítéséhez.
10) Nyomja meg az ENTER billentyút a DYN RL hívásához.
11) Kapcsolja be/kikapcsolja.
12) A B értéket minden egyes ENTER megnyomásakor indítja el.

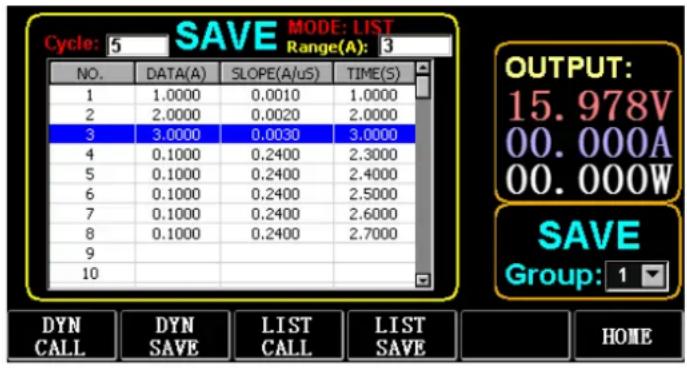

4. Szekvenciális üzemmód
Legfeljebb 7 csoport tárolható, minden csoportban legfeljebb 84 dinamikusan változó áramot lehet beállítani, majd a beállított áramokat egymás után lehet kapcsolni. Vegyük az 1. csoportban tárolt beállításokat, a maximális áram 3A, és a dinamikus változtatási áram száma 3;, az első dinamikus áram 1A, a változtatási sebesség 0,001A/ μS, és az időtartam 1s; a második dinamikus áram 2A, a változtatási sebesség 0,002A/ μS, és az időtartam 2S; a harmadik dinamikus áram 3A, a változtatási sebesség 0,003A/ μS, és az időtartam 3s; az ismételt műveletek száma 5 mint példa. Amint az a 4.1. ábrán látható. Műveletek:
1) Nyomja meg az (F3) LIST/CALL gombot a TAB billentyűt a GROUP (Csoport) kiválasztásához, és fordítsa a gombot az 1. csoportra.
2) Nyomja meg az (F4) LIST/SAVE gombot a SAVE on LIST megjelenítéséhez.
3) A TAB billentyűvel váltson fókuszt, válassza ki a TÉRKESZTÉST, és a numerikus 0-9 és ESC billentyűkkel szerkessze a 3A maximális értékét.
4) A TAB billentyűvel válassza ki a CYCLE lehetőséget. A szerkesztési ciklusok száma 5.
5) Nyomja meg a TAB billentyút a LIST első sorára, majd nyomja meg az ENTER billentyút. Ekkor a háttér pirosra változik.
Szerkessze az első elemet 1A DATA értéke. Szerkesztés után nyomja meg az ENTER billentyűt, és a háttér kékre vált.
Nyomja meg a bal és jobb gombokat (E és 4) a második SLOPE (A/ μS) elemhez, szerkessze az értéket 0,001A/ μS értékként, majd nyomja meg az ENTER billentyút, és a háttér kékre változik. Nyomja meg a
bal és jobb billentyűket (6 és 4) a harmadik TIME (S) elemhez, szerkessze az értéket 1s értékként, majd nyomja meg az ENTER billentyűt.
6) Ismételje meg a fenti lépéseket a táblázat második és harmadik sorának beállításához.
7) A szerkesztett adatok mentéséhez nyomja meg hosszan az ENTER billentyűt.
8) Nyomja meg a LIST/CALL lágybillentyűt (F3) a CALL (HÍVÁS) megjelenítéséhez.
9) Nyomja meg az ENTER billentyűt a LIST1 hívásához.
10) Kapcsolja be/kikapcsolja.
Megjegyzés:
A 3. sor utáni adatok törléséhez válassza ki a 4. sort a LIST SAVE módban.
Nyomja meg az ENTER billentyűt a szerkesztési háttérbe való belépéshez, és a háttér pirosra változik, majd nyomja meg az ESC billentyűt a 4. sor utáni összes adat törléséhez. Az adatok mentéséhez nyomja meg hosszan az ENTER billentyűt.
5. Akkumulátor teszt üzemmód
Az akkumulátorteszt paramétereinek legfeljebb 7 csoportja állítható be, az akkumulátor a beállított áram, feszültség, kapacitás, idő szerint kerül tesztelésre, és a teszt automatikusan kikapcsol, ha valamelyik feltétel teljesül.
5.1. Akkumulátor teszt beállítása
Működési utasítások: példaként az 1. csoportban tárolt beállításokat, a 10A áramtartományt, az 1A kisütési áramot, a 2V-os kisütési határfeszültséget, a 0,5AH kisütési határkapacitást és a 200 m-es kisütési időtartamot (akkumulátor időegység: m) veszi.
1) Nyomja meg az (F3) Battery (Akkumulátor) gombot a főfelületen az akkumulátor mérésbe való belépéshez.
2) Nyomja meg az (F1) BATT/CALL gombot, majd a TAB billentyúvel válassza ki a CALL GROUP 1 lehetőséget.
3) Nyomja meg az (F2) BATT/SAVE gombot a táblázatban a SAVE megjelenítéséhez.
4) A TAB billentyűvel váltson fókuszt, és a gombot elforgatva válassza ki a módosítandó sorpozíciót.
5) Nyomja meg az ENTER billentyút a piros háttér kiválasztásához.
6) Írja be a numerikus 0-tól 9-ig, majd ESC.
7) A 10A tartomány szerkesztése után nyomja meg az ENTER billentyűt. Ezután a képernyőn megjelenik a 10.000, és a háttér kékre vált.
8) Ismételje meg a fenti lépéseket az 1A, 2V, 0,5AH és 200M beállításához.
9) A szerkesztett adatok mentéséhez nyomja meg hosszan az ENTER billentyűt.
10) Nyomja meg az (F1) BATT/CALL gombot.
11) A híváshoz nyomja meg az ENTER billentyűt.
12) Kapcsolja be/kikapcsolja.
6. VI görbe mód
A VI vizsgálati paraméterek legfeljebb 7 csoportja állítható be a beállított maximális áram, minimális áram és lépésérték szerint.
VI görbe
6.1. VI tesztelési beállítás
Működési utasítások: az 1. csoportban tárolt beállításokat, a 0,2A kezdőáramot, az 5A végáramot, a 0,2A lépésáramot és az 1s lépés időtartamot veszi példának.
1) Nyomja meg az (F3) Akkumulátor gombot a főfelületen a VI mérésbe való belépéshez.
2) Nyomja meg az (F3) Curve/CALL gombot, majd a TAB billentyúvel válassza ki a CALL GROUP 1 lehetőséget.
3) Nyomja meg az (F4) Curve/SAVE (Görbe/Mentés) gombot a táblázatban a MENTÉS megjelenítéséhez.
4) A TAB billentyűvel váltson a táblázat fókuszára, és a gombbal válassza ki a módosítandó sorpozíciót.
5) Nyomja meg az ENTER billentyűt a piros háttér kiválasztásához.
6) Nyomja meg az ENTER billentyűt a piros háttér kiválasztásához.
7) A 0.2 szerkesztés után nyomja meg az ENTER billentyűt. Ekkor a képernyőn megjelenik a 0,2000, és a háttér kékre vált.
8) Ismételje meg a fenti lépéseket 5A, 2A és 1.000s beállításához.
9) A szerkesztett adatok mentéséhez nyomja meg hosszan az ENTER billentyűt.
10) Nyomja meg az (F3) Curve/CALL gombot.
11) A híváshoz nyomja meg az ENTER billentyút.
12) Kapcsolja be/kikapcsolja.
A működés hatása a 6.2. ábrán látható.

line
| Current(R) | Voltage(V) | Power(W) | | ---------- | ---------- | -------- | | 0.200 | 0.000 | 0.000 | | 1.033 | 15.978 | 15.813 | | 1.867 | 15.978 | 3.7976 | | 2.700 | 15.978 | 3.7976 | | 3.533 | 15.978 | 3.7976 | | 4.367 | 0.000 | 0.000 | | 5.200 | 0.000 | 0.000 |6.2. ábra VI futtatási felület
7. OCP mód
Amikor a feszültség eléri a VON értéket, az áramkimenet egy ideig késleltetve lesz, és a lépésérték minden második időszakban egyszer csökken, amíg a levágási áram vagy a feszültség magasabb nem lesz, mint az OCP beállított feszültség. Ha a leállított feszültség nagyobb, mint az OCP feszültség, és az áram a beállított maximális és minimális érték között van, akkor PASS, ellenkező esetben FAULT.
7.1. Az OCP teszt beállítási funkciója
Megjegyzés: Az OCP tesztparaméterek legfeljebb 7 csoportja állítható be.
Működési utasítások: az 1. csoportban tárolt beállítást, 10V VON feszültséget, 5S VON feszültségkésleltetést és 3A áramtartományt veszi alapul; 2A kezdőáram, 0,1A csökkenés és 1s csökkenő időtartam; 1A végáram, 8V OCP feszültség, 1,9A maximális áram és 1,1A minimális áram mint példa.
1) Nyomja meg az (F2) OCP/OPP gombot a kezdólapon.
2) Nyomja meg az (F1) OCP/CALL és a TAB billentyűt a CALL GROUP 1 kiválasztásához.
3) Nyomja meg az (F2) OCP/SAVE gombot a táblázatban a SAVE megjelenítéséhez.
4) A TAB billentyűvel váltson fókuszt, és a gombbal válassza ki az első sort.
5) Nyomja meg az ENTER billentyűt a piros háttér kiválasztásához. Írja be a numerikus 0 és 9 közötti értéket, majd ESC.
6) A VON 10V értékű szerkesztése után nyomja meg az ENTER billentyűt. Ezután a képernyőn megjelenik a 10.000, és a háttér kékre vált.
7) Ismételje meg a fenti lépéseket az 5S, 3A, 2A, 0,1A, 1S, 1A, 8V, 1,9A és 1,1A beállításához.
8) A szerkesztett adatok mentéséhez nyomja meg hosszan az ENTER billentyűt.
9) Nyomja meg az (F1) OCP/CALL gombot.
10) A híváshoz nyomja meg az ENTER billentyűt.
11) Kapcsolja be/kikapcsolja.
8. OPP mód
Amikor a feszültség eléri a VON értéket, a kimenő teljesítményt egy ideig késleltetni kell, és a lépésértéket időnként csökkenteni kell, amíg a lekapcsolási teljesítmény vagy a feszültség magasabb nem lesz, mint az OPP beállított feszültség. A késleltetés és a csökkenés leállítása után, ha a feszültség magasabb, mint az OPP feszültség, a beállított maximális és minimális értékek közötti teljesítmény PASS-t jelent, vagy FAULT-ot jelent.
8.1. Az OPP teszt beállítási funkciója
Az OPP tesztparaméterek legfeljebb 7 csoportja állítható be.
Működési utasítások: az 1. csoportban tárolt beállítást, 10V VON feszültséget, 5S VON feszültségkésleltetést és 3A áramtartományt; 20W kezdő teljesítmény, minden csökkenés 1W, és minden csökkenő időtartam 1s; 10W végteljesítmény, 8V OPP feszültség, 15W maximális teljesítmény és 10W minimális teljesítmény mint példa.
1) Nyomja meg az (F2) OCP/OPP gombot a kezdőlapon.
2) Nyomja meg az (F3) OPP/CALL és a TAB billentyűt a CALL GROUP 1 kiválasztásához.
3) Nyomja meg az (F4) OPP/SAVE gombot a táblázatban a MENTÉS megjelenítéséhez.
4) A TAB billentyűvel váltson fókuszt, és a gombbal válassza ki az első sort.
5) Nyomja meg az ENTER billentyűt az első sorban a DATA kiválasztásához és a piros háttér megjelenítéséhez.
6) Írja be a numerikus 0-tól 9-ig, majd ESC.
7) A VON 10V értékű szerkesztése után nyomja meg az ENTER billentyűt. Ezután a képernyőn megjelenik a 10.000, és a háttér kékre vált.
8) Ismételje meg a fenti lépéseket az 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W és 10W beállításához.
9) A szerkesztett adatok mentéséhez nyomja meg hosszan az ENTER billentyút.
10) Nyomja meg az (F3) OCP/CALL gombot.
11) A híváshoz nyomja meg az ENTER billentyűt.
12) Kapcsolja be/kikapcsolja.
9. WAVE mód
9.1. WAVE mérés
1) Nyomja meg a TAB billentyút a feszültség, az áram és a hullámforma megjelenítéséhez.
2) Nyomja meg a WAVE gombot a mérési oszlop megjelenítéséhez.
3) Mérje meg az időskálát. Sajtó vagy4 a bal vagy jobb oldali mérőoszlop kiválasztásához, és forgassa el a gombot a két mérővonal közötti különbség megjelenítéséhez.
4) Mérje a feszültség vagy az áram negatív értékét. Nyomja meg a T vagy a felső vagy az alsó mérőoszlop kiválasztásához, és forgassa el a gombot a felfelé vagy lefelé történő mozgatáshoz az aktuális mérőoszlop amplitúdójának megjelenítéséhez.
5) Állítsa be az áram skálaértékét. A méret beállításához nyomja meg hosszan a gombot, és forgassa el.
6) Állítsa be a feszültség skálaértékét. A méret beállításához nyomja meg hosszan a gombot, és forgassa el.
7) Állítsa be a mintavételezés időértékét. Nyomja meg az ENTER gombot, és forgassa el a gombot a méret beállításához.
8) Amikor a hullám szünetel, nyomja meg a STOP gombot.
Vegyük példaként a DYN CC üzemmód mérését.
A DYN CC adatainak szerkesztése után az A SLOPE 0,012 A/μS, a B SLOPE 0,08 A/μS, A 0,2A, B 1A, a frekvencia 20 HZ, a munkaciklus 40%, amint az a 9.1. ábrán látható. A hullámforma mérését lásd a 9.2. ábrán.

line
| Parameter | Value | | --------- | --------- | | V:19.520V | 0.400 | | C: 0.320A | 2.400 | | M:50.000mS| 0.400 | | Label | Value | | --------- | --------- | | OUTPUT | 15.954V | | DYN | CC | | OUTPUT | 15.954V | | OUTPUT | 00.533A | | OUTPUT | 08.511W | | T:01398 | 01398 |9.2 ábra Hullámforma mérés
10. A paraméterek beállítása Funkció
| Válassza ki az UsbStore (F2) | Váltson fókuszt az USB-tároló kiválasztására |
| Feszültség kiválasztása (F3) | A fókuszfeszültség maximális beállításának váltása |
| Válassza ki az UP (F4) | A fókusz felfelé váltása |
| Válassza ki a DOWN (Fs) | A fókusz lefelé váltása |
| Mentés Kilépés (F6) | Mentés és kilépés |
10.1. A kommunikációs interfész beállítása
1) A soros baud-ráta beállítása
Válassza a TAB vagy (F1) SelBaudrate gombot a gomb elforgatásához.
(1) IP-cím beállítása
A billentyűzeten az ESC a törlőbillentyű, a numerikus 0-tól 9-ig pedig a számok beírására szolgál.
(2) A portszám beállítása
A billentyűzeten az ESC a törlőbillentyű, a numerikus 0-tól 9-ig pedig a számok beírására szolgál. A maximális portszám 65535, a minimális portszám pedig 1000. A 18191-es érték nem állítható be.
10.2. A CC meredekség beállítása
Nyomja meg a TAB billentyűt a CC SLOPE menüpontra váltáshoz, és forgassa el a gombot a LOW/HIGH kiválasztásához.
10.3. Az USB flash lemez tárolási idejének beállítása
A TAB billentyűvel váltson Sel UsbStore-ra. Az ESC a törlőbillentyű, a numerikus 0-tól 9-ig pedig a számok beírására szolgál. A minimális tárolási idő csak 0,05S lehet, a maximális tárolási idő pedig 9999S;
10.4. A hangjelző beállítása
A TAB billentyúvel váltson a BEEP-re, és a gombbal válassza ki az ON/OFF beállítást.
10.5. Távoli kompenzáció beállítása
Nyomja meg a TAB billentyűt a Remote Comp (Távoli komp.) kapcsolóhoz, válassza az ON (bekapcsolva) lehetőséget, és csatlakoztassa a vizsgálandó objektum kimeneti végét az előlapon lévő sense (+) vagy sense (-) terminálhoz (ez a funkció nem kerül mentésre az áramszünet alatt, különben zárva van).
10.6. Külső triggerelés beállítása
A TAB billentyűvel váltson az EXIP TRIG menüpontra, és a gombbal válassza ki a Trig On/Switch On/OFF lehetőséget.
Trig On: kioldó kapcsoló (nyitott terhelés a kioldás után)
Bekapcsolás: távkapcsoló (az előlapon lévő ON/OFF funkció nem működik, ha ez a funkció működik).
10.7. A maximális értékek beállítása
1) Maximális feszültség
A TAB billentyűvel váltson a Feszültségre. Az ESC a törlőbillentyű, a numerikus 0-tól 9-ig pedig a számok beírására szolgál. A maximális feszültség 150 V.
2) Maximális áram
A TAB billentyűvel váltson az Aktuálisra. Az ESC a törlőbillentyű, a numerikus 0-tól 9-ig pedig a számok beírására szolgál. A maximális áram 40A.
3) Maximális teljesítmény
A TAB billentyűvel váltson a Teljesítményre. Az ESC a törlőbillentyű, a numerikus 0-9 pedig a számok beírására szolgál. A maximális teljesítmény a modelltől függ.
4) Maximális ellenállás
Nyomja meg a TAB billentyűt az Ellenállás váltáshoz. Az ESC a törlőbillentyű, a numerikus 0-9 pedig a számok beírására szolgál. A maximális ellenállás 7500R.
Megjegyzés: A 18V és az alatti értékek az alacsony feszültségtartományt jelentik (0-18V), a feletti értékek pedig az alacsony feszültségtartományt.
- A 4V a nagyfeszültség-tartományra van beállítva (0-150V).
3A és az alatti értékek az alacsony áramtartományt (0-3A), 3. 1A felett pedig a magas áramtartományt (0-40A) jelöli.
OVP riasztási érték: (19. 4V) az alacsony tartományban és (155V) a magas tartományban. OCP riasztási érték: a beállított áramérték 105%-a. Például, ha az áram 5A-ra van beállítva, a riasztási érték 5,25A.
OPP riasztási érték: a beállított teljesítményérték 105%-a. Ha például a teljesítményérték 100W-ra van beállítva, a riasztási érték 105W.
OTP riasztási érték: ha a hőmérséklet magasabb, mint 850, akkor riasztást ad, és a terhelés lezárul.
10.8. RTC beállítás
Nyomja meg hosszan a numerikus 7-es gombot, majd a dátum megjelenik a képernyőn a 10.2. ábrán látható módon.
Nyomja meg a ← vagy → gombot a fókusz áthelyezéséhez, és forgassa el a gombot a módosításhoz. A módosítás után a mentéshez nyomja meg hosszan az ENTER vagy a numerikus 7 gombot, a kilépéshez pedig nyomja meg az ESC gombot.
10.9. Háttérvilágítás beállítása
A numerikus 8-as gomb hosszú megnyomása után a 10.3. ábrán látható módon megjelenik a képernyőn az előrehaladási sáv.

10.3 ábra Háttérvilágítás
Forgassa el a gombot a fényerő beállításához, a mentéshez nyomja meg hosszan az ENTER vagy a numerikus 8 gombot, majd a kilépéshez nyomja meg az ESC gombot.
10.10. 0 kalibrációs funkció
Ha a készüléket hosszú ideig nem kalibrálták, vagy a hőmérséklet magas vagy alacsony, az adatok nem térnek vissza nullára, és a 0-kalibrálás funkciót lehet végrehajtani.
A kezdőlapra való belépés után zárja be a terhelést, húzza ki a külső tesztvezetéket, és nyomja meg hosszan a numerikus 0 gombot több mint 3 másodpercig a feszültség és az áram 0 kalibrálásához. És a 0-kalibrációs funkció eltűnik, amikor a terhelés újraindul, és szükség esetén újra 0-kalibrálódik.
11. U Flash lemez importálási és exportálási funkció
A valós idejű feszültség- és áramadatok mentése és az adatlista exportálása az U flash lemezen keresztül. Amint a 11.1. ábrán látható, a bal oldali USB [0] fa azt mutatja, hogy a fájllista az U flash lemezre betöltött elfogadható formátumú adatok. A jobb oldali felső rész pedig a betöltés importálásának lehetősége az U flash lemezről, az alsó rész pedig a betöltés exportálásának lehetősége az U flash lemezre.
Nyomja meg a TAB billentyűt a vezérlő kiválasztásához. Nyomja meg a ◀▶ ▲ ▼ gombot a fókusz balra vagy jobbra mozgatásához. Nyomja meg az F4 (Load CSV) gombot a fájl USB flash lemezről történő importálásához, és a CSV mentéséhez (F5) a CSV fájl USB flash lemezre történő exportálásához. A funkcióbillentyűket pedig az alábbi 11.2. ábra mutatja:
| Adatok mentése (F1) | CSV fájl létrehozása dátummal, mint névvel |
| Adatmentés leállítása (F2) | Fájlok írásának leállítása |
| USB-csatlakozás megszakítása (F3) | USB csatlakozó kihúzása |
| CSV betöltése (F4) | Fájlok importálása USB flash lemezről |
| CSV mentése (F5) | CSV fájl exportálása |
| Kezdőlap (F6) | Kezdőlap |
11.2. ábra
11.1. Importálás és mentés LIST
Vegyük példaként az 1. BAT-csoport adatainak exportálását tartalmazó táblázatot.
1) Az USB flash lemez behelyezése után az USB kulcs megjelenik a kezdőlapon. Nyomja meg az (F4) USB gombot.
2) Nyomja meg a TAB billentyűt a SAVE menüpontra való váltáshoz, forgassa el a gombot a BAT üzemmód kiválasztásához, nyomja meg6 vagy4 a csoport kiválasztásához, és fordítsa a gombot az 1. csoportra.
3) Az (F5) CSV MENTÉSE gomb megnyomása után egy üzenet jelzi, hogy az exportálás megtörtént. Importálja a DYN_PL_Set.csv fájlt az USB flash lemezről a DYN PL-be.
| K12 | fx | |||||
| A | B | C | D | E | ||
| 1 | NO. | DATA(A) | UNITS | EXPLAIN | ||
| 2 | 1 | 1.132 | A/uS | A SLOPE | ||
| 3 | 2 | 1.248 | A/uS | B SLOPE | ||
| 4 | 3 | 1.51 | A | LEVEL A | ||
| 5 | 4 | 3.201 | A | LEVEL B | ||
| 6 | 5 | 6.813 | S | TIME WIDTH | ||
| 7 | ||||||
11.3. ábra DYN\_PL\_Set.csv
4) A TAB billentyúvel váltson LOAD-ra, állítsa DYN üzemmódra, és fordítsa a gombot PL-re.
5) Listázza ki a bal oldali fájlfát, és a gombot elforgatva válassza ki az importálandó DYN_PL Set.CSV fájlt.
6) Az (F4) LOAD CSV gomb megnyomása után a sikeres importálást kérni fogja.
11.2. U A terhelésvizsgálat valós idejű adatainak tárolása flash lemezen
Ha a valós idejű tesztadatokat U flash lemezzel menti, az adatmennyiség másodpercenként 5 alkalommal menti a feszültség- és áramadatokat.
A müveleti eljárások a következők:
1) Nyomja meg az F6 (Config) gombot, a Tab billentyűvel váltson az USB Store-ra (10.1. ábra Paraméterbeállítás).
Törléshez használja az ESC billentyűt, a számbillentyű 0.2, ami másodpercenként 5 mentést jelent.
2) A mentett adatfájl megnyitásának 2 módja van.
<1> Kapcsolja be vagy ki az adatmentést a menüfelületen: lépjen be az U flashdiszk oldalra (11.1. ábra Az USB flashdiszk tárolási felülete). Nyomja meg az (F1) "Start Save Data" gombot az indításhoz, majd a felső állapotsoron egy lefelé mutató nyíl fog villogni, ami azt jelzi, hogy az adatok mentése éppen most történik.
Az írás leállításához lépjen be újra az USB flash lemez oldalára, majd nyomja meg az (F2) "Stop Save Data" (Adatmentés leállítása) gombot. És a felső nyíl eltűnik.
<2> Gyorsbillentyű a művelet megnyitásához vagy lezárásához: az U flash lemez behelyezésének állapotában nyomja meg hosszan a 9-es számbillentyűt az U flash lemez mentésének elindításához, és nyomja meg újra hosszan a 9-es számbillentyűt a mentés leállításához.
Lásd a 11.4. ábrát Adatírás ikonja

11.4 ábra Adatírás ikon

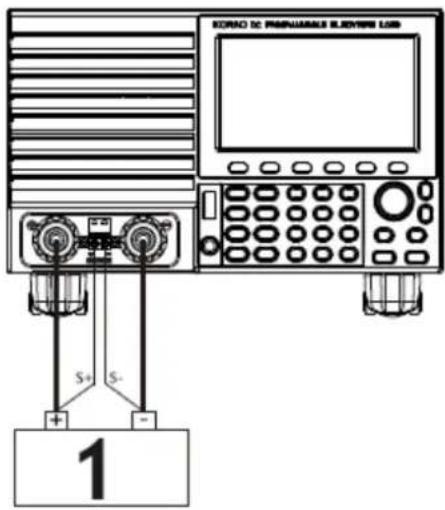

A külső interfészek diagramja
Kimeneti kompenzáció.


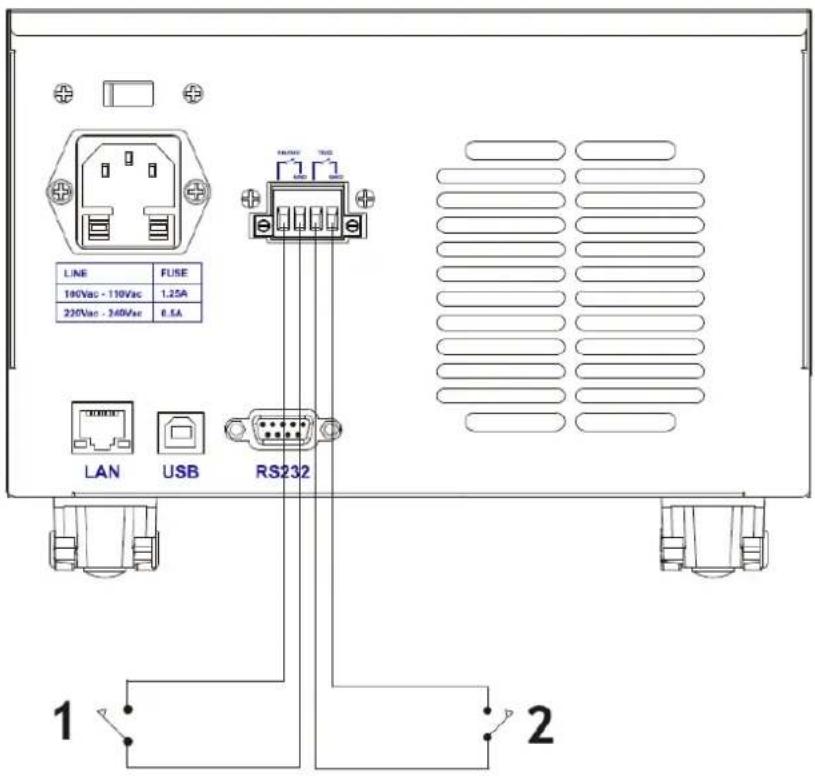

2 - Külső trigger vezérlés
12. Tisztítás és karbantartás
- Tisztítás vagy elrakás előtt mindig húzza ki a készüléket a hálózatból.
• A felület tisztításához csak nem korrozív tisztítószereket használjon. - A készülék tisztítása után, mielőtt újra használná, minden alkatrészt teljesen meg kell szárítani.
• A készüléket száraz, hűvös, nedvességtől és közvetlen napfénytől védett helyen tárolja. -
Ne permetezze a készüléket vízsugárral, és ne merítse vízbe.
-
Ne engedje, hogy víz jusson a készülék belsejébe a készülékházban lévő szellőzőnyílásokon keresztül.
- Tisztítsa meg a szellőzőnyílásokat kefével és sűrített levegővel.
- A készüléket rendszeresen ellenőrizni kell a műszaki hatékonyság ellenőrzése és az esetleges sérülések észlelése érdekében.
- A tisztításhoz puha rongyot vagy szivacsot kell használni.
- Ne használjon éles és/vagy fémtárgyakat a tisztításhoz (pl. drótkefét vagy fémspatulát), mert ezek károsíthatják a készülék felületi anyagát.
- Ne tisztítsa a készüléket savas anyaggal, orvosi célú szerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyi anyagokkal, mert ez károsíthatja a készüléket.
A HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA:
Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez. A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
