BRUKSANVISNING S-LS-119 Stamos

Drift: samme som ovenfor.

2.3. Statisk CW

(1) Tryk på CALL/SAVE for at skifte til CALL.

(2) Indtast en nummertast for at indeksere en linje, eller tryk på TAB for at skifte liste, vælg den med drejeknappen, og tryk på ENTER.

Betjeningen er den samme som ovenfor.

3.4. Dynamisk CR

Betjeningen er den samme som ovenfor.

3.5. Dynamisk PL

2) Maksimal strømstyrke

11.1. Importer og gem LIST

Tag tabellen, hvor data fra BAT-gruppe 1 eksporteres, som et eksempel.

Betjeningsprocedurerne er som følger:

1) Tryk på F6 (Config), brug Tab for at skifte fokus til USB Store (fig. 10.1 Parameterindstilling).

12. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i bruksanvisningen, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Spesifikasjoner

Merk: Spesifikasjonene nedenfor er testet under betingelser med temperatur 25°C+-5°C og oppvarming i 20 minutter.

Produktnavn: DC Electronic LoadModellnavn: S-LS-119
Inndatavurdering	Maksimal	1500W
	Spenning	0-150V
	Nåværende	0-40A
CC-modus	Spekter	0-3A	0-40A
	Oppløsning	0,1mA	1mA
	Nøyaktighet	± (0,05 % av sett + 0,045 % rabatt.s)
CV-modus	Spekter	0-50V	0-150V
	Oppløsning	0,1mV	1mV
	Nøyaktighet	± (0,05 % av sett+0,025 % avslag.s)
CR-modus	Spekter	0,05Ω - 7,5KΩ
	Oppløsning	16 bit
	Nøyaktighet	± (0,05 % av sett+0,025 % avslag.s)
CW-modus	Spekter	1500 W
	Oppløsning	0,01W
	Nøyaktighet	± (0,1 % av sett+0,1 % avslag.s)
Skråning	Spekter	0-3A	0-40A
	Rising	0,0001-0,3A/μs	0,001-2A/μs
	Faltende	0,0001-0,3A/μs	0,001-2A/μs
Spenning mål	Spekter	0-18V	0-150V
	Oppløsning	0,1mV	1mV
	Nøyaktighet	± (0,03%avsett+0,025%avslag.s)
Nåværende måling	Spekter	0-3A	0-40A
	Oppløsning	0,1mA	1mA
	Nøyaktighet	± (0,05 % av sett+0,045 % avslag.s)
Effektmåling	Spekter	1500W
	Oppløsning	0,01W
	Nøyaktighet	± (0,1 % av sett+0,1 % avslag.s)
Overstrømsbeskyttelse		1550W
Overstrømsbeskyttelse		42A
Overspenningsbeskyttelse		155V
Overtemperaturbeskyttelse		85°C
Inngangsimpedans		150KΩ
Vekt		14,85 kg
Dimensjoner (B*D*H)		47 x 38 x 15 cm

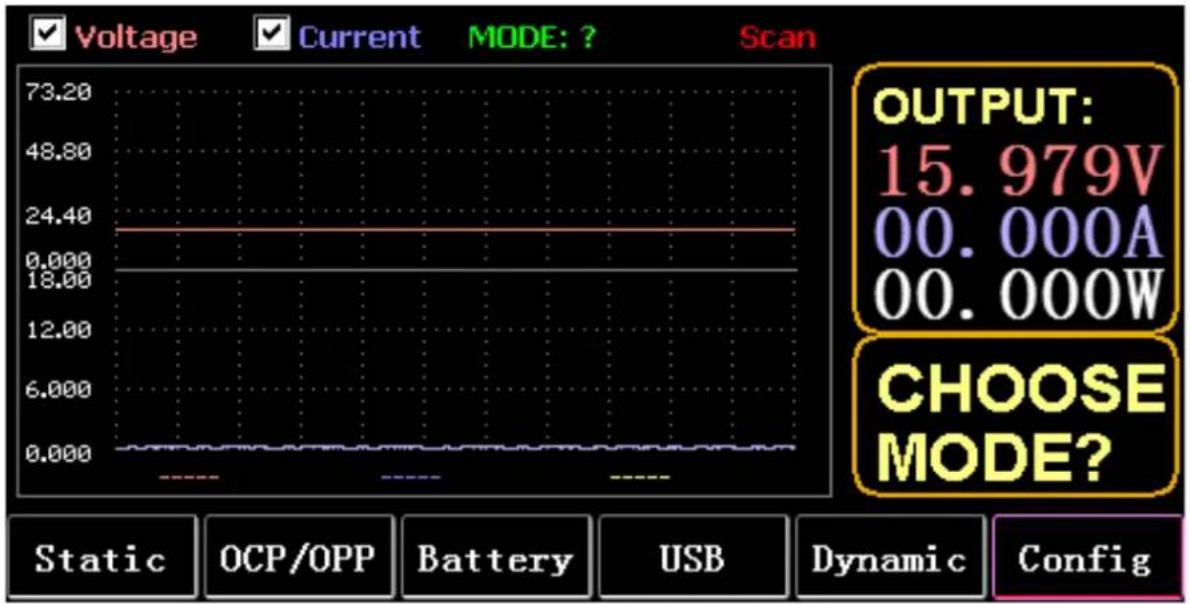

1. Hovedgrensesnitt

1.1. Menytaster

STATIC(F1)	Skriv inn statisk CC, CV, CW, CR eller SHORT
OCP/OPP(F2)	anropstabeller OCP og OPP
BATTERY(F3)	Batterimålemodus: VI-kurve
USB(F4)	Panelet vil vise USB-logoen etter at U-disken er satt inn, og den vil vise tom när den ikke er satt inn. Lagre data til U-disk, importer og eksporter LIST til U-disk.
DYNAMIC(F5)	Dynamisk CC, CV, CW, CR, RL eller PL
CONFIG(F6)	Parameterinnstillinger

1.2. Tastatur funksjon

ESC	nøkkel for escape og sletting
F1 to F6	Funksjonstaster
TAB	Endre fokus
STOP	1. Pause under bølgeformvisning
	2. Trykk lenge for å ta et skjermbilde
LOCK	Langt trykk for å låse tastaturet, og langt trykk igjen for å låse det opp
CC	1. Kort trykk for å gå inn i CC-modus
	2. Langt trykk KORT
CV	Gå inn i CV-modus
CW	Gå inn i CW-modus
CR	Gå inn i CR-modus
0 to 9	1. Trykk kort på talltastene
	2. Trykk lenge på numerisk 1 til 6 for å ringe statiske lagringsenheter 1 til 6

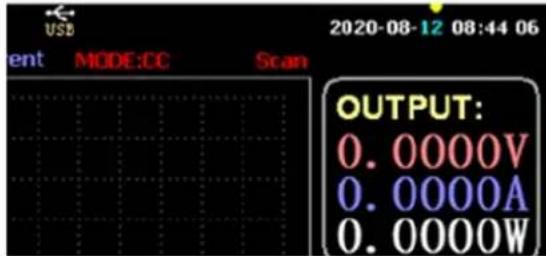

	3. Trykk lenge på 7 for å stille inn RTC, og trykk lenge på nytt for å lagre og avslutte

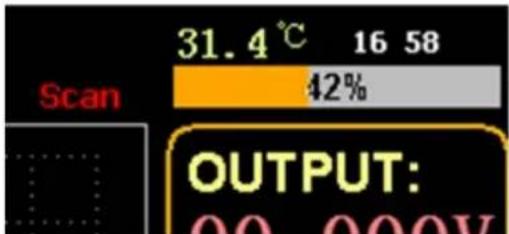

	4. Langt trykk 8 still inn LCD-bakgrunnsbelysning, og lenge trykk igjen for å lagre og avslutte

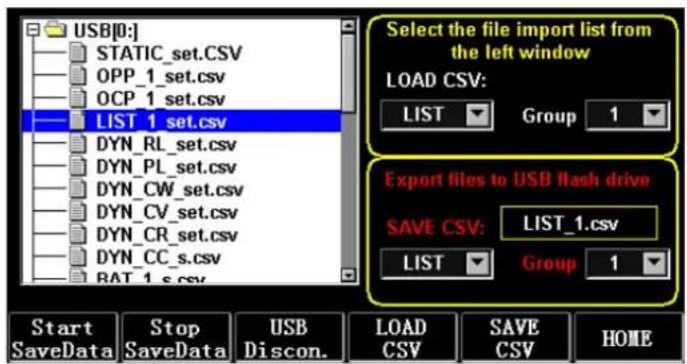

	5. Trykk lenge på 9 for å aktivere USB-lagring, og lenge trykk igjen for å slå av lagringen
	6. I hovedgrensesnittet, trykk lenge på numerisk 0 i mer enn 3 sekunder for å kalibrere 0

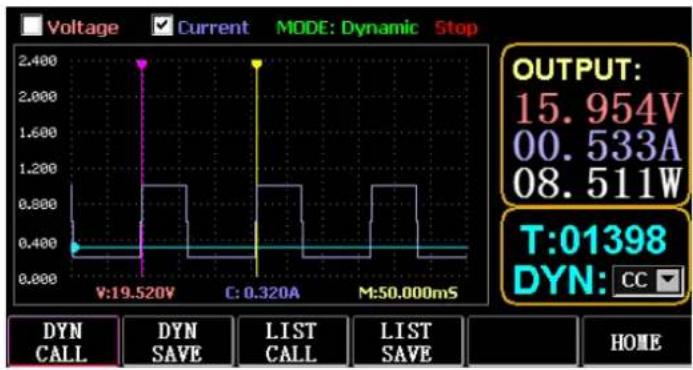

WAVE	Trykk TAB for å velge spenning eller strøm, og trykk WAVE for å vise 4 målelinjer, hvorav 2 vertikale linjer måler tid, og 2 horisontale linjer måler henholdsvis spenning og strømamplitude.
	1. Trykk kort 6 (venstre tast) for å velge den vertikale linjen til venstre
	2. Kort trykk4 (høyre tast) for å velge den vertikale linjen til høyre, og trykk lenge etter STOP for å flytte bølgeformen til høyre
	3. Kort trykk (opp-tast) for å velge den målte spenningsamplituden, og trykk lenge for å endre spenningsskalaverdien
	4. Kort trykk (ned-tast) for å velge den målte strømamplituden, og trykk lenge for å endre gjeldende skalaverdi
	5. Enter for å justere samplingstidsverdien
ON	Slå på og av
Enter	1. Trykk kort for å gå inn
	2. Trykk lenge for å lagre
Note:	Den lange pressetiden er ca. 1,5 s

2. Statisk modus

2.1. Statisk CC

I konstantstrømmodus bruker lasten en konstant strøm uavhengig av om inngangsspenningen endres.

Operasjoner:

1) Trykk på CC eller funksjonstasten F1 på tastaturet.
2) Skriv inn en verdi fra 0 til 9 på det numeriske tastaturet.
3) Trykk på 6 og 4 for å flytte markøren, og trykk på T og knappen for å justere den tilsvarende verdien.
4) Trykk ENTER for å slå PÅ/AV.

2.2. Statisk CV

I konstantspenningsmodus holder lasten enheten under test på den innstilte spenningen uavhengig av om inngangsstrømmen endres.

Operasjoner: samme som ovenfor.

2.3. Statisk CW

I konstantspenningsmodus holder belastningen enheten under test ved innstilt effekt uavhengig av om inngangsspenningen og strømmen endres. Operasjoner: samme som ovenfor.

2.4. Statisk CR

I konstant motstandsmodus holder belastningen enheten under test ved den innstilte motstanden uavhengig av om inngangsspenningen og strømmen endres. Operasjoner: samme som ovenfor

2.5. KORT funksjon

I KORT-modus utgis lasten med maksimal strøm. Operasjoner:

Trykk lenge på CC for å vise MODUS: KORT på grensesnittet og trykk på CC, CV, CW eller CW for å avslutte.

2.6. Ring statisk lagring

Lasten kan lagre og ringe 100 grupper med statiske settverdier.

1) Lagringsoperasjon
(1) Trykk CAL/SAVE for å bytte tilstand til SAVE.
(2) Skriv inn en talltast for å indeksere en linje i listen, trykk TAB for å velge den, og trykk ENTER for å gå inn i redigeringsmodus. Rediger for å vise en rød bakgrunn, og trykk 6 og 4 for å velge.
(3) Rediger MODUS. Trykk CC, CV, CW eller CR på tastaturet for å endre.
(4) Rediger data. Trykk 0 til 9 og ESC på tastaturet for å endre.
(5) Etter endring, trykk ENTER, og trykk lenge ENTER igjen for å lagre dataene.

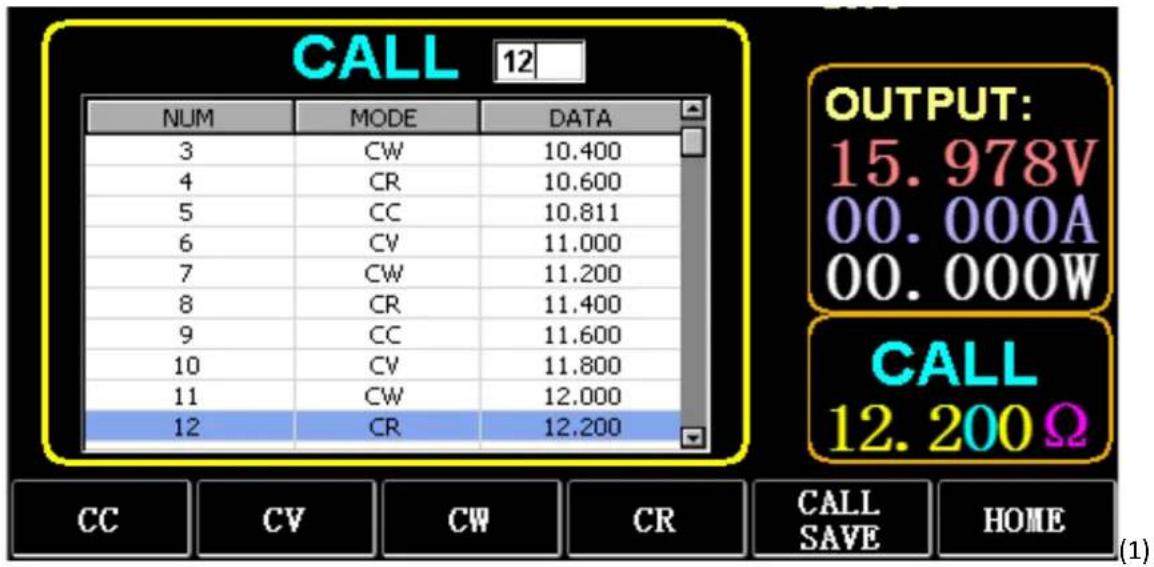

2) Ring operasjon
(1) Trykk på CALL/SAVE for å bytte til CALL.
(2) Tast inn en talltast for å indeksere en linje eller trykk TAB for å bytte liste, velg den med knappen og trykk ENTER.
3) M1 til M6 hurtiganrop

Trykk lenge numerisk 1 til 6 for å ringe M1 til M6.

3. Dynamisk testmodus

I dynamisk modus veksler lasten konstant mellom 2 forskjellige verdier A og B.

3.1. Dynamisk CC

For utgang ved bruk av to forskjellige strømmer med forskjellige driftssykluser ved en viss frekvens.

Ta gjeldende stigning A på 0,001A/μS, strømendringshelling B på 0,002 A/ μS, gjeldende verdi A på 1A, gjeldende verdi B på 2A, syklusfrekvens på 1HZ og driftssyklus på 40 % som et eksempel.

Operasjoner:

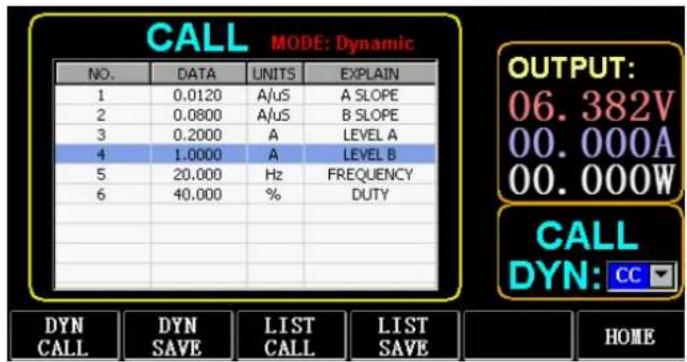

Velg (F5) Dynamisk for å gå inn i grensesnittet som vist i Fig. 3.1.

1) Trykk (F1) DYN/CALL, trykk TAB for å velge CALLDYNs nedtrekksboks, og vri knappen til CC.
2) Trykk på (F2) DYN/SAVE for å vise SAVE på skjermen.
3) Trykk TAB for å bytte fokus. Knotten velger den første raden.
4) Trykk ENTER for å velge den røde bakgrunnen.
5) Skriv inn numerisk 0 til 9, og ESC.
6) Etter å ha redigert som 0,001, trykk ENTER. Da vil 0,0010 vises på skjermen, og bakgrunnen byttes til blå.
7) Gjenta trinnene ovenfor for å stille inn henholdsvis 0,002A/μS, 1A, 2A, 1HZ og 40%.
8) Trykk lenge på ENTER for å lagre de redigerte dataene.
9) Trykk på funksjonstasten (F1) DYN/CALL for å vise CALL.
10) Trykk ENTER for å ringe.
11) Slå PÅ/AV.

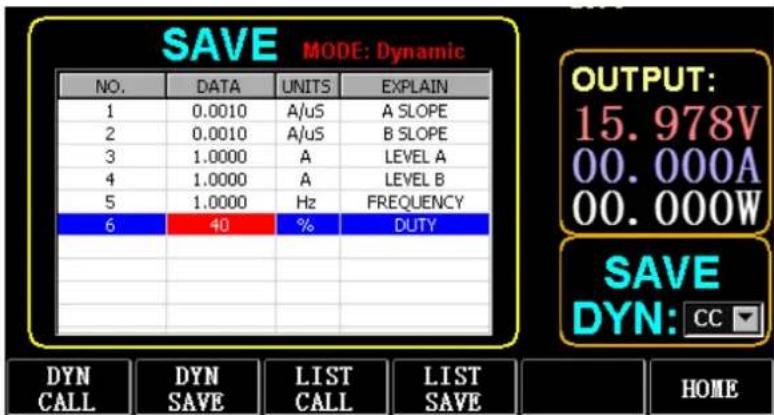

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE LIST HOME

Figur 3.1 DYN CC

Note:

Still inn skråningen og strømverdien til å være rekkeviddeavhengig. Maksimal helning for det lille området er 0,24A/μS, maksimal strøm kan settes til 3A, maksimal helning for det store området er 3,2A/μS, og maksimal strøm kan settes til 40A.

Maksimal frekvens kan settes til 40 000 Hz. Når frekvensen er satt til 40 000 Hz, er maksimal driftssyklus 50 %.

Se avsnittet "Last maksimal innstilling" for gjeldende maksimal innstilling.

3.2. Dynamisk CV

Brukes for utgang med forskjellige driftssykluser ved to forskjellige spenninger ved en bestemt frekvens.

Ta A-spenningen på 1V, B-spenningen på 2V, syklusfrekvensen på 1HZ og driftssyklusen på 40% som et eksempel.

Operasjoner:

1) Trykk på (F1) DYN/CALL, TAB for å velge DYN/CALL, og vri knappen til CV.
2) Trykk på (F2) DYN/SAVE for å vise SAVE på skjermen.
3) Trykk TAB for å bytte fokus og vri knappen for å velge den første raden.
4) Trykk ENTER for å velge den røde bakgrunnen.
5) Skriv inn numerisk 0 til 9, og ESC.
6) Etter å ha redigert som 1.0001, trykk ENTER. Da vil 1.0000 vises på skjermen, og bakgrunnen byttes til blå.
7) Gjenta trinnene ovenfor for å stille inn henholdsvis 2V, 1HZ og 40%.
8) Trykk lenge på ENTER for å lagre de redigerte dataene.
9) Trykk på (F1) DYN/CALL for å vise CALL.
10) Trykk ENTER for å ringe DYN CV.

11) Slå PÅ/AV.

3.3. Dynamisk CW

Operasjonen er den samme som ovenfor.

3.4. Dynamisk CR

Operasjonen er den samme som ovenfor.

3.5. Dynamisk PL

Den er satt til verdien A i begynnelsen. Hver gang et triggersignal mottas, byttes lasten til verdien B, og byttes til verdien A igjen etter at den innstilte tiden opprettholdes.

Følgende tar strømstigningen A på 0,001A/μS, strømhellingen B på 0,002A/μS, strømverdien A på 1A, strømverdien B på 2A og varigheten B på 1s som et eksempel.

Operasjoner:

1) Trykk på (F1) DYN/CALL, trykk på TAB for å velge CALLYN, og vri knappen til PL.
2) Trykk på (F2) DYN/SAVE for å vise SAVE på skjermen.
3) Trykk TAB for å bytte fokus og vri knappen for å velge den første raden.
4) Trykk ENTER for å velge den røde bakgrunnen.
5) Skriv inn numerisk 0 til 9, og ESC.
6) Etter å ha redigert som 0,001, trykk ENTER. Da vil 0,0010 vises på skjermen, og bakgrunnen byttes til blå.
7) Gjenta trinnene ovenfor for å stille inn henholdsvis 0,002A/μS, 1A, 2A og 1S.
8) Trykk lenge på ENTER for å lagre de redigerte dataene.
9) Trykk på funksjonstasten (F1) DYN/CALL for å vise CALL.
10) Trykk ENTER for å ringe DYN RL.
11) Slå PÅ/AV.
12) Utløs verdien B hver gang du trykker ENTER.

3.6. Dynamisk RL

Hver gang et triggersignal mottas, veksles lasten frem og tilbake mellom verdien A og verdien B.

1) Trykk (F1) DYN/CALL, trykk TAB for å velge DYN/CALL, og vri knappen til RL.
2) Trykk på (F2) DYN/SAVE for å vise SAVE på skjermen.

3) Trykk TAB for å bytte fokus og vri knappen for å velge den første raden.
4) Trykk ENTER for å velge den røde bakgrunnen.
5) Skriv inn numerisk 0 til 9, og ESC.
6) Etter å ha redigert som 0,001, trykk ENTER. Da vil 0,0010 vises på skjermen, og bakgrunnen byttes til blå.
7) Gjenta trinnene ovenfor for å stille inn henholdsvis 0,002A/μS, 1A og 2A.
8) Trykk lenge på ENTER for å lagre de redigerte dataene.
9) Trykk på funksjonstasten (F1) DYN/CALL for å vise CALL.
10) Trykk ENTER for å ringe DYN RL.
11) Slå PÅ/AV.
12) Utløs verdien B hver gang du trykker ENTER.

4. Sekvensiell driftsmodus

Maksimalt 7 grupper kan lagres, hver gruppe kan sette opp til 84 dynamisk skiftende strømmer, og deretter kan de innstilte strømmene byttes i rekkefølge. Ta innstillingene som er lagret i gruppe 1, den maksimale strømmen på 3A, og nummeret på den dynamiske endringsstrømmen på 3;, den første dynamiske strømmen på 1A, endringshastigheten på 0,001A/μS og varigheten på 1s; den andre dynamiske strømmen på 2A, endringshastigheten på 0,002A/μS og varigheten av 2S; den tredje dynamiske strømmen på 3A, endringshastigheten på 0,003A/μS og varigheten på 3s; antall gjentatte operasjoner på 5 som et eksempel. Som vist i Fig. 4.1 Liste. Operasjoner:

1) Trykk (F3) LIST/CALL trykk TAB for å velge GROUP og vri bryteren til gruppe 1.
2) Trykk (F4) LIST/SAVE for å vise SAVE on LIST.
3) Trykk TAB for å bytte fokus, velg RANGE og rediger maksimalverdien på 3A via numerisk 0 til 9 og ESC.
4) Trykk TAB for å velge SYKLUS. Antall redigeringssykluser er 5.
5) Trykk TAB til den første raden i LIST og trykk ENTER. På dette tidspunktet blir bakgrunnen rød.

Rediger det første elementets DATA-verdi på 1A. Etter redigering, trykk ENTER, og bakgrunnen vil byttes til blå.

Trykk på venstre og høyre tast (E og 4) til det andre elementet SLOPE (A/ μS), rediger verdien som 0,001A/ μS, og trykk ENTER, og bakgrunnen vil byttes til blå. Trykk venstre og høyre tast (6 og 4) til det tredje elementet TID (S), rediger verdien som 1s, og trykk ENTER.

6) Gjenta trinnene ovenfor for å begynne å sette andre og tredje rad i tabellen.
7) Trykk lenge på ENTER for å lagre de redigerte dataene.
8) Trykk på funksjonstasten (F3) LIST/CALL for å vise CALL.
9) Trykk ENTER for å ringe LIST1.

10) Slå PÅ/AV.

Note:

For å slette data etter rad 3, velg rad 4 i LIST SAVE-modus.

Trykk ENTER for å gå inn i redigeringsbakgrunnen, og den blir rød, og trykk deretter ESC for å slette alle data etter rad 4. Trykk lenge på ENTER for å lagre dataene.

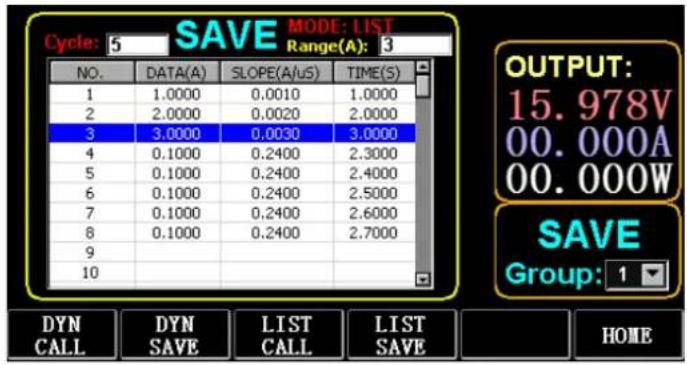

Cyclo: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/uS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Figur 4.1 Liste

5. Batteritestmodus

Maksimalt 7 grupper med batteritestparametere kan stilles inn, batteriet testes i henhold til innstilt strøm, spenning, kapasitet, tid, og testen slås automatisk av hvis en av betingelsene er oppfylt.

5.1. Batteritestoppsett

Driftsinstruksjoner: den tar innstillingene som er lagret i gruppe 1, strømområdet på 10A, utladningsstrømmen på 1A, utladningssperrespenningen på 2V, utladningsavskjæringskapasiteten på 0,5AH og utladingens varighet på 200m (batteri tidsenhet: m) som eksempel.

1) Trykk på (F3) Batteri på hovedgrensesnittet for å angi batterimåling.
2) Trykk (F1) BATT/CALL, og trykk TAB for å velge CALL GROUP 1.
3) Trykk (F2) BATT/SAVE for å vise SAVE på bordet.
4) Trykk TAB for å bytte fokus og vri knappen for å velge radposisjonen som må endres.
5) Trykk ENTER for å velge den røde bakgrunnen.
6) Skriv inn numerisk 0 til 9, og ESC.
7) Etter å ha redigert området 10A, trykk ENTER. Da vil 10.000 vises på skjermen, og bakgrunnen byttes til blå.
8) Gjenta trinnene ovenfor for å stille inn henholdsvis 1A, 2V, 0,5AH og 200M.
9) Trykk lenge på ENTER for å lagre de redigerte dataene.
10) Trykk (F1) BATT/CALL.
11) Trykk ENTER for å ringe.

12) Slå PÅ/AV.

6. VI-kurvemodus

Maksimalt 7 grupper med VI-testparametere kan stilles inn i henhold til innstilt maksimal strøm, minimum strøm og trinnverdi.

VI kurve

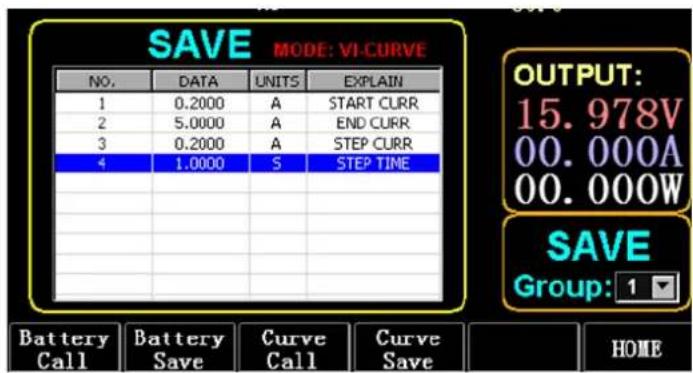

SAVE MODE: VI-CURVE NO. DATA UNITS EXPLAIN 1 0.2000 A START CURR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Figur 6.1 VI gjeldende parametere

6.1. VI testoppsett

Bruksanvisning: den tar innstillingene lagret i gruppe 1, startstrømmen på 0,2A, sluttstrømmen på 5A, trinnstrømmen på 0,2A og trinnvarigheten på 1s som eksempel.

1) Trykk på (F3) Batteri på hovedgrensesnittet for å gå inn i VI-måling.
2) Trykk (F3) Curve/CALL, og trykk TAB for å velge CALL GROUP 1
3) Trykk (F4) Curve/SAVE for å vise SAVE på bordet.
4) Trykk TAB for å bytte til bordfokus og vri knappen for å velge radposisjonen som skal endres.
5) Trykk ENTER for å velge den røde bakgrunnen.
6) Trykk ENTER for å velge den røde bakgrunnen.
7) Etter å ha redigert som 0.2, trykk ENTER. Da vil 0,2000 vises på skjermen, og bakgrunnen vil byttes til blå.
8) Gjenta trinnene ovenfor for å stille inn henholdsvis 5A, 2A og 1.000s.
9) Trykk lenge på ENTER for å lagre de redigerte dataene.
10) Trykk (F3) Curve/CALL.
11) Trykk ENTER for å ringe.
12) Slå PÅ/AV.
Driftseffekten er vist i fig. 6.2.

Figur 6.2 VI kjøregrensesnitt

7. OCP-modus

Når spenningen når VON-verdien, vil strømutgangen bli forsinket i en periode, og trinnverdien reduseres en gang annenhver tidsperiode inntil avskjæringsstrømmen eller spenningen er høyere enn OCP-innstilt spenning. Hvis den stoppede spenningen er høyere enn OCP-spenningen og strømmen er mellom innstilt maksimums- og minimumsverdi, er den PASS, ellers er den FEIL.

7.1. Innstillingsfunksjon for OCP-test

Merk: 7 grupper med OCP-testparametere kan maksimalt stilles inn.

Bruksanvisning: den tar innstillingen som er lagret i gruppe 1, VON-spenning på 10V, VON-spenningsforsinkelse på 5S og strømområde på 3A; startstrøm på 2A, hver reduksjon på 0,1A, og hver avtagende varighet på 1s; sluttstrøm på 1A, OCP-spenning på 8V, maksimal strøm på 1,9A og minimumstrøm på 1,1A som eksempel.

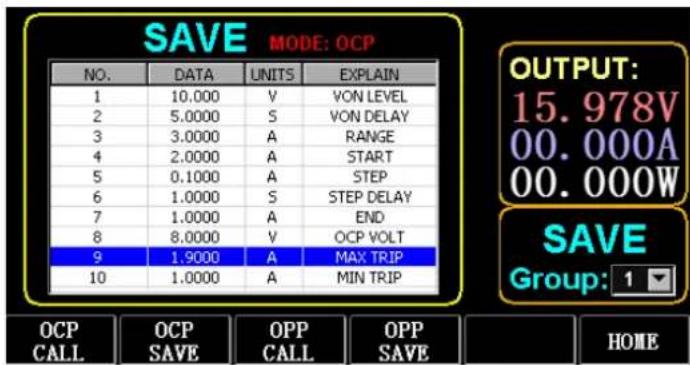

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Figur 7.1 OCP

1) Trykk (F2) OCP/OPP på hjemmesiden.
2) Trykk (F1) OCP/CALL og TAB for å velge CALL GROUP 1.
3) Trykk (F2) OCP/SAVE for å vise SAVE på bordet.
4) Trykk TAB for å bytte fokus og vri knappen for å velge den første raden.
5) Trykk ENTER for å velge rød bakgrunn. Skriv inn numerisk 0 til 9, og ESC.
6) Etter å ha redigert VON som 10V, trykk ENTER. Da vil 10.000 vises på skjermen, og bakgrunnen byttes til blå.

7) Gjenta trinnene ovenfor for å stille inn henholdsvis 5S, 3A, 2A, 0,1A, 1S, 1A, 8V, 1,9A og 1,1A.
8) Trykk lenge på ENTER for å lagre de redigerte dataene.
9) Trykk (F1) OCP/CALL.
10) Trykk ENTER for å ringe.
11) Slå PÅ/AV.

8. OPP-modus

Når spenningen når VON-verdien, bør utgangseffekten forsinkes i en periode, og trinnverdien bør reduseres av og til inntil avskjæringseffekten eller spenningen er høyere enn OPP-innstilt spenning. Etter forsinkelsen og reduksjonsstoppen, hvis spenningen er høyere enn OPP-spenningen, betyr effekten mellom de innstilte maksimums- og minimumsverdiene PASS, eller det betyr FEIL.

8.1. Innstillingsfunksjon for OPP-test

7 grupper med OPP-testparametere kan angis på det meste.

Bruksanvisning: den tar innstillingen som er lagret i gruppe 1, VON-spenning på 10V, VON-spenningsforsinkelse på 5S og strømområde på 3A; starteffekt på 20W, hver reduksjon på 1W, og hver avtagende varighet på 1s; slutteffekt på 10W, OPP-spenning på 8V, maksimal effekt på 15W, og minimumseffekt på 10W som eksempel.

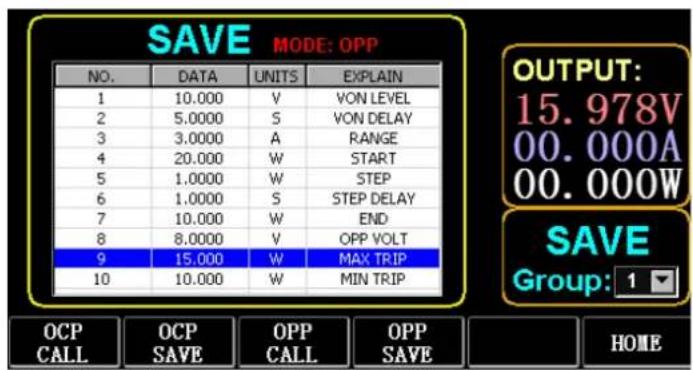

SAVE MODE: OPP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 20.000 W START 5 1.0000 W STEP 6 1.0000 S STEP DELAY 7 10.000 W END 8 8.0000 V OPP VOLT 9 15.000 W MAX TRIP 10 10.000 W MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Figur 8.1 OPP

1) Trykk (F2) OCP/OPP på hjemmesiden.
2) Trykk (F3) OPP/CALL og TAB for å velge CALL GROUP 1.
3) Trykk (F4) OPP/SAVE for å vise SAVE på bordet.
4) Trykk TAB for å bytte fokus og vri knappen for å velge den første raden.
5) Trykk ENTER for å velge DATA i den første raden og vise den røde bakgrunnen.
6) Skriv inn numerisk 0 til 9, og ESC.
7) Etter å ha redigert VON som 10V, trykk ENTER. Da vil 10.000 vises på skjermen, og bakgrunnen byttes til blå.

8) Gjenta trinnene ovenfor for å stille inn henholdsvis 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W og 10W.
9) Trykk lenge på ENTER for å lagre de redigerte dataene.
10) Trykk (F3) OCP/CALL.
11) Trykk ENTER for å ringe.
12) Slå PÅ/AV.

9. WAVE-modus

9.1. B∅LGE måling

1) Trykk TAB for å vise spenning, strøm og bølgeform.
2) Trykk på WAVE for å vise målekolonnen.
3) Mål tidsskalaen. Pressen eller4 for å velge venstre eller høyre målekolonne og vri knappen for å flytte til venstre eller høyre for å vise forskjellen mellom de to målelinjene.

4) Mål den negative verdien av spenning eller strøm. Trykk på T eller for å velge den øvre eller nedre målekolonnen og vri knappen for å flytte opp eller ned for å vise amplituden til gjeldende målekolonne.

5) Juster skalaverdien til strømmen. Langt trykk og vri knappen for å justere størrelsen.

6) Juster skalaverdien til spenningen. Langt trykk og vri knappen for å justere størrelsen.

7) Juster tidsverdien for prøvetaking. Trykk ENTER og vri knappen for å justere størrelsen.

8) Når bølgen stopper, trykk STOP.

Ta målingen av DYN CC-modus som et eksempel.

Etter å ha redigert dataene til DYN CC, er A SLOPE 0,012 A/μS, B SLOPE er 0,08 A/μS, A er 0,2A, B er 1A, frekvensen er 20 HZ, driftssyklusen er 40 %, som vist i Fig. 9.1. Se fig. 9.2 for måling av bølgeform.

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Figur 9.1

Figur 9.2 Bølgeformmåling

10. Innstilling av parameterfunksjon

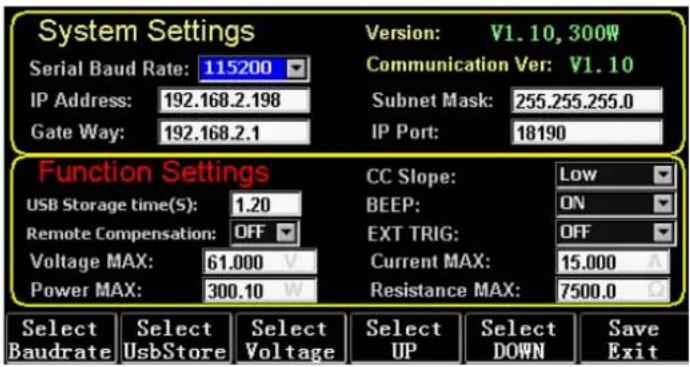

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 Function Settings USB Storage time(S): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 L2 Select Select Select Select Select Save Baudrate UsbStore Voltage UP DOWN Exit

Velg Baudrate (F1)	Velg parameteren for overføringshastighet
Velg UsbStore (F2)	Bytt fokus for å velge USB-butikk
Velg spenning (F3)	Bytt Maks-innstillingen for fokusspenning
Velg OPP (F4)	Bytt fokus opp
Velg NED (Fs)	Skru ned fokus
Lagre utgang (F6)	Lagre og avslutt

10.1. Innstilling av kommunikasjonsgrensesnitt

1) Innstilling av seriell baudrate

Velg TAB eller (F1) SelBaudrate for å vri bryteren

(1) Innstilling av IP-adresse

ESC på tastaturet er slettetasten, og numerisk 0 til 9 er for å taste inn tall.

(2) Innstilling av portnummer

ESC på tastaturet er slettetasten, og numerisk 0 til 9 er for å taste inn tall. Maksimalt portnummer er 65535, og minimum portnummer er 1000. Verdien 18191 kan ikke angis.

Trykk TAB for å bytte til CC SLOPE og vri knappen for å velge LAV/H∅Y.

10.3. Innstilling av lagringstid for USB-flashdisk

Trykk TAB for å bytte til Sel UsbStore. ESC er slettetasten, og numerisk 0 til 9 er for å legge inn tall. Minimum lagringstid kan bare være 0,05S, og maksimal lagringstid er 9999S;

10.4. Summer innstilling

Trykk TAB for å bytte til BEEP og vri knappen for å velge PÅ/AV.

10.5. Innstilling av fjernkompensasjon

Trykk TAB for å bytte til Remote Comp, velg PÅ, og koble utgangsenden av objektet som skal testes til terminal sense (+) eller sense (-) på frontpanelet (denne funksjonen lagres ikke under blackout, ellers er stengt).

10.6. Innstilling av ekstern utløsning

Trykk TAB for å bytte til EXIP TRIG og vri knappen for å velge Trig On/Switch On/OFF.

Trig On: utløserbryter (åpen last etter utløsning)

Slå på: fjernbryter (PÅ/AV-funksjonen på frontpanelet vil ikke fungere när denne funksjonen fungerer).

10.7. Innstilling av maksimumsverdier

1) Maksimal spenning

Trykk TAB for å bytte til Spenning. ESC er slettetasten, og numerisk 0 til 9 er for å legge inn tall. Maksimal spenning er 150V.

2) Maksimal strøm

Trykk TAB for å bytte til gjeldende. ESC er slettetasten, og numerisk 0 til 9 er for å legge inn tall. Maksimal strøm er 40A.

3) Maksimal kraft

Trykk TAB for å bytte til strøm. ESC er slettetasten, og numerisk 0 til 9 er for å legge inn tall. Maksimal effekt avhenger av modellen.

4) Maksimal motstand

Trykk TAB for å bytte til motstand. ESC er slettetasten, og numerisk 0 til 9 er for å legge inn tall. Maksimal motstand er 7500R.

Merk: 18V og under er satt til å være lavspenningsområdet (0 til 18V) og over

1. 4V er satt til å være høyspenningsområdet (0 til 150V).

3A og under er satt til å være det lave strømområdet (0 til 3A), og over 3. 1A er satt til å være det høye strømområdet (0 til 40A).

OVP-alarmverdi: den er (19,4V) ved det lave området og (155V) ved det høye området. OCP-alarmverdi: den er 105 % av den innstilte gjeldende verdien. For eksempel, hvis strømmen er satt til 5A, er alarmverdien 5,25A.

OPP alarmverdi: den er 105 % av innstilt effektverdi. For eksempel, hvis effektverdien er satt til 100W, er alarmverdien 105W.

OTP alarmverdi: hvis temperaturen er høyere enn 850, vil en alarm bli gitt, og lasten vil bli lukket.

10.8. RTC-innstilling

Langt trykk på nummer 7, og deretter vil dato vises på skjermen som vist i Fig. 10.2.

USB 2020-08-12 08:44 06 ent MODE:CC Scan OUTPUT: 0.0000V 0.0000A 0.0000W

Figur 10.2 RTC-dato

Trykk ← eller → for å flytte fokus og vri knappen for å gjøre endringer. Etter endring, trykk lenge på ENTER eller numerisk 7 for å lagre, og trykk på ESC for å avslutte.

10.9. Bakgrunnslysinnstilling

Etter et langt trykk på numerisk 8 vil fremdriftslinjen vises på skjermen som vist i Fig. 10.3.

Figur 10.3 Bakgrunnsbelysning

Vri knappen for å justere lysstyrken, trykk lenge på ENTER eller numerisk 8 for å lagre, og trykk på ESC for å avslutte.

10.10. 0 kalibreringsfunksjon

Hvis enheten ikke har blitt kalibrert på lang tid eller temperaturen er høy eller lav, vil ikke dataene gå tilbake til null, og 0-kalibreringsfunksjonen kan utføres.

Etter å ha kommet inn på hjemmesiden, lukk belastningen, koble fra den eksterne testledningen og trykk lenge på numerisk 0 i over 3 sekunder for 0-kalibrering av spenning og strøm. Og 0-kalibreringsfunksjonen vil forsvinne när lasten starter på nytt, og 0-kalibrere igjen ved behov.

11. U Flash Disk import og eksport funksjon

Lagre spennings- og strømdata i sanntid og eksporter datalisten gjennom U-flashdisk. Som vist i Fig. 11.1 viser USB [0]-treet til venstre at fillisten er dataene i akseptabelt format som er lastet inn på U-flashdisken. Og den øvre delen til høyre er muligheten til å importere lasten fra U-flashdisken, og den nedre delen er dataalternativet for å eksportere lasten til U-flashdisken.

Trykk TAB for å velge kontrollen. Pressen◀▶▲▼ for å flytte fokus til venstre eller høyre. Trykk F4 (Last inn CSV) for å importere filen fra USB-flashdisken og lagre CSV (F5) for å eksportere CSV-filen til USB-flashdisken. Og funksjonstastene er vist i fig. 11.2 nedenfor:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST 1 set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start SaveData Stop SaveData USB Discon. LOAD CSV SAVE CSV HOME

Figur 11.1 Lagringsgrensesnitt for USB Flash Disk

Start Lagre data (F1)	Lag en CSV-fil med dato som navn
Stopp lagre data (F2)	Slutt å skrive filer
USB frakobling (F3)	Koble fra USB
Last inn CSV (F4)	Importer filer fra USB-flash-disk
Lagre CSV (F5)	Eksporter CSV-fil
Hjemmeside (F6)	Hjemmeside

Figur 11.2

11.1. Importer og lagre LISTE

Ta tabellen om at data fra BAT-gruppe 1 eksporteres som et eksempel.

1) Etter at USB-flash-disken er satt inn, vises USB-nøkkelen på hjemmesiden. Trykk på (F4) USB.
2) Trykk TAB for å bytte til SAVE, vri bryteren for å velge BAT-modus, trykk 6 eller 4 for å velge gruppe, og vri knappen til gruppe 1.
3) Etter å ha trykket (F5) LAGRE CSV, vil en melding be om at den er eksportert. Importer DYN_PL_Set.csv fra USB-flashdisk til DYN PL.

K12		f_x
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	A SLOPE
3	2	1.248	A/uS	B SLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

Figur 11.3 DYN_PL_Set.csv

4) Trykk TAB for å bytte til LOAD, juster til DYN-modus og vri knappen til PL.
5) List et tre med filer til venstre og vri på knappen for å velge filen DYN_PL Set.CSV som skal importeres.
6) Etter å ha trykket (F4) LOAD CSV, vil vellykket import bli bedt om.

11.2. U Flash Disk Lagring av sanntidsdata for belastningstest

Hvis sanntidstestdataene lagres med en U-flashdisk, skal datavolumet lagre spennings- og strømdata 5 ganger per sekund.

Operasjonsprosedyrene er som følger:

1) Trykk på F6 (Config), bruk Tab for å bytte fokus på USB Store (fig. 10.1 Parameterinnstilling).

Bruk ESC for å slette, skriv inn talltasten 0.2, som betyr å lagre 5 ganger per sekund.

2) Det er 2 måter å åpne lagringsdatafilen på.

<1> Slå på eller av datalagring i menygrensesnittet: gå inn på U-flashdisksiden (fig. 11.1 Lagringsgrensesnitt for USB-flashdisk). Trykk (F1) "Start Save Data" for å starte, så vil den øverste statuslinjen ha en pil ned som blinker, noe som indikerer at dataene lagres akkurat nå.

For å slutte å skrive, gå inn på USB-flashdisksiden på nytt, og trykk deretter på (F2) "Stopp lagring av data". Og den øverste pilen forsvinner.

<2> Hurtigtast for å åpne eller lukke operasjonen: i tilstanden til å sette inn U-flash-disken, trykk lenge på talltasten 9 for å starte lagringen av U-flashdisken, og trykk lenge på talltasten 9 igjen for å stoppe lagringen.

Se Fig. 11.4 Dataskriveikon

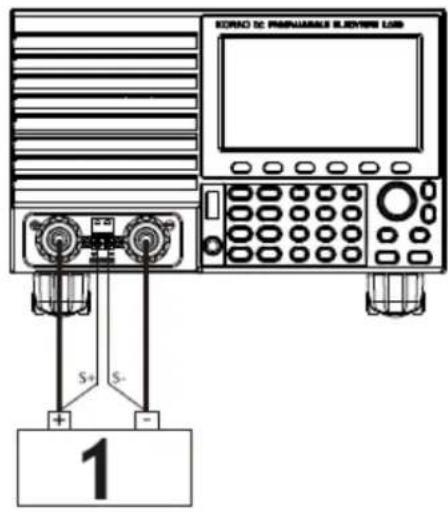

Utgangskompensasjon.

12. Rengjøring og vedlikehold

• Trekk alltid ut støpselet før du rengjør eller legger det bort.
• Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
• Etter rengjøring må alle deler av apparatet tørkes helt før det tas i bruk igjen.
• Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
• Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
• Ikke la vann trenge inn i apparatet gjennom ventilasjonsåpningene i apparathuset.

• Rengjør ventilasjonsåpningene med en børste og trykkluft.

• Enheten må inspiseres regelmessig for å kontrollere den tekniske effektiviteten og oppdage eventuelle skader.

• Bruk en myk klut til rengjøring.
• Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.
• Enheten må ikke rengjøres med syreholdige stoffer, medisinske midler, fortynningsmidler, drivstoff, olier eller andre kjemiske stoffer, da dette kan skade enheten.

KASSERING AV BRUKTE ENHETER:

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet. Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.
