KÄYTTÖOHJE S-LS-119 Stamos

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Huomautus: Alla olevat tekniset tiedot on testattu olosuhteissa, joissa lämpötila on 25°C+-5°C ja lämpeneminen 20 minuuttia.

Tuotteen nimi: DC Electronic LoadMallin nimi: S-LS-119
Syöttöluokitus	Teho	1500W
	Jännite	0-150V
	Nykyinen	0-40A
CC-tila	Alue	0-3A	0-40A
	Erottelukyky	0,1 mA	1 mA
	Tarkkuus	± (0,05 % sarjasta + 0,045 % alennus.s)
CV-tila	Alue	0-50V	0-150V
	Erottelukyky	0,1 mV	1 mV
	Tarkkuus	± (0,05 % sarjasta + 0,025 % alennus.s)
CR-tila	Alue	0,05Ω - 7,5KΩ
	Erottelukyky	16-bittinen
	Tarkkuus	± (0,05 % sarjasta + 0,025 % alennus.s)
CW-tila	Alue	1500W
	Erottelukyky	0,01W
	Tarkkuus	± (0,1 % sarjasta + 0,1 % alennus.s)
Kaltevuus	Alue	0-3A	0-40A
	Nousemassa	0,0001-0,3A/μs	0,001-2A/μs
	Falling	0,0001-0,3A/μs	0,001-2A/μs
Jännite mittaus	Alue	0-18V	0-150V
	Erottelukyky	0,1 mV	1 mV
	Tarkkuus	± (0,03 % offset + 0,025 % off.s)
Virran mittaus	Alue	0-3A	0-40A
	Erottelukyky	0,1 mA	1 mA
	Tarkkuus	± (0,05 % sarjasta + 0,045 % alennus.s)
Tehon mittaus	Alue	1500W
	Erottelukyky	0,01W
	Tarkkuus	± (0,1 % sarjasta + 0,1 % alennus.s)
Ylivirtasuoja		1550W
Ylivirtasuojaus		42A
Ylijännitesuoja		155V
Ylikuumenemissuoja		85 °C
Tuloimpedanssi		150 kΩ
Paino		14,85 kg
Mitat (L*S*K)		47 x 38 x 15 cm

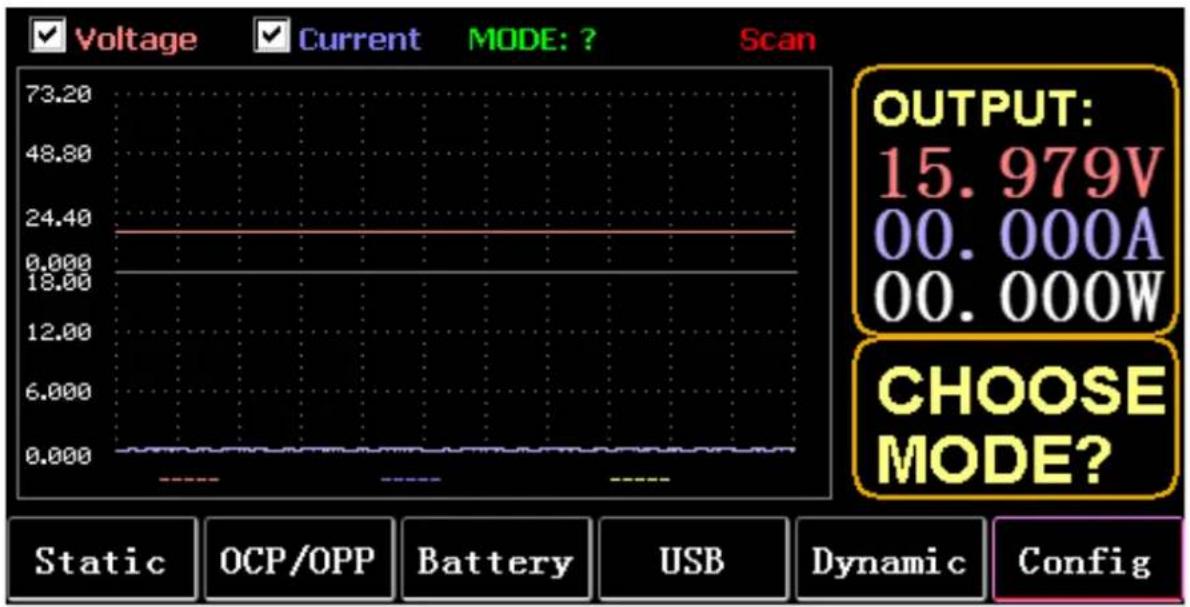

1. Pääkäyttöliittymä

1.1. Valikkonäppäimet

STATIC(F1)	Kirjoita staattinen CC, CV, CW, CR tai SHORT
OCP/OPP(F2)	kutsutaulukot OCP ja OPP
BATTERY(F3)	Akun mittaustila: VI-käyrä

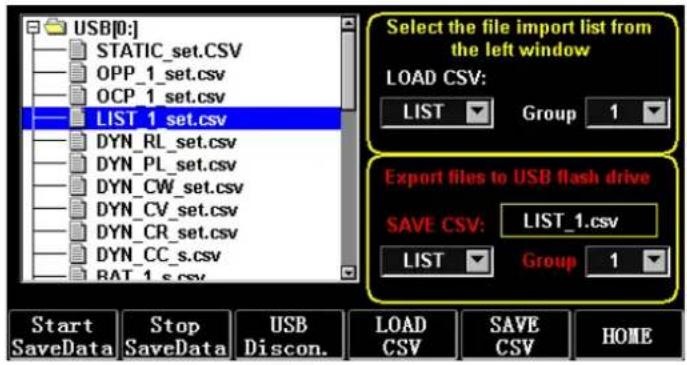

USB(F4)	Paneelissa näkyy USB-logo U-levyn asettamisen jälkeen, ja se näkyy tyhjänä, kun sitä ei ole asetettu. Tallenna tiedot U-levylle, tuo ja vie LIST U-levylle.
DYNAMIC(F5)	Dynaaminen CC, CV, CW, CR, RL tai PL

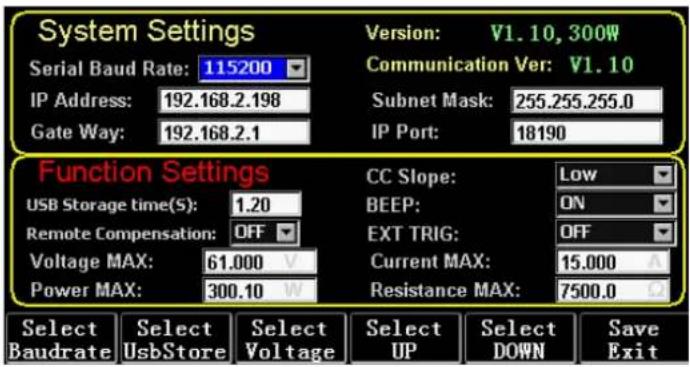

CONFIG(F6)	Parametriasetukset

1.2. Näppäimistötoiminto

ESC	avain poistoa ja poistoa varten
F1 to F6	Toimintonäppäimet
TAB	Muuta painopistettä
STOP	1. Pysäytä aaltomuodon näytön aikana
	2. Ota kuvakaappaus painamalla pitkään
LOCK	Paina pitkään lukitaksesi näppäimistön ja pitkään painamalla uudelleen avataksesi sen
CC	1. Paina lyhyesti siirtyäksesi CC-tilaan
	2. Paina pitkään LYHYT
CV	Siirry CV-tilaan
CW	Siirry CW-tilaan
CR	Siirry CR-tilaan
0 to 9	1. Paina lyhyesti numeronäppäimiä2. Paina pitkään numeerisia 1 - 6 kutsuaksesi staattisia tallennusyksiköitä 1 - 6

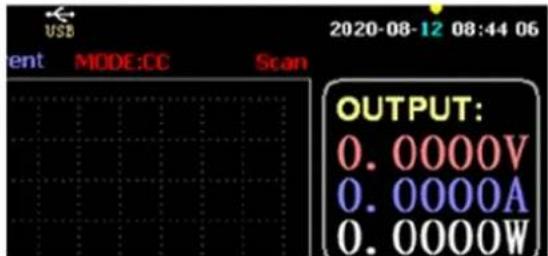

	3. Paina pitkään 7 asettaaksesi RTC ja paina pitkään uudelleen tallentaaksesi ja poistuaksesi

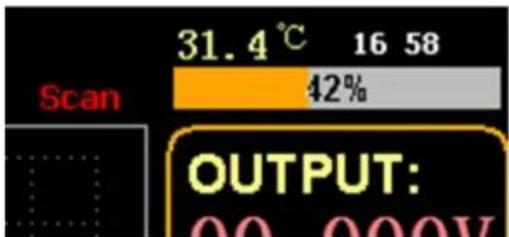

	4. Paina pitkään 8 asettaa LCD-taustavalon ja paina pitkään uudelleen tallentaaksesi ja poistuaksesi
	5. Ota USB-tallennus käyttöön painamalla pitkään 9 ja sammuta tallennustila painamalla pitkään uudelleen
	6. Kalibroi 0 painamalla pääliittymässä pitkään numeerista 0 yli 3 sekuntia

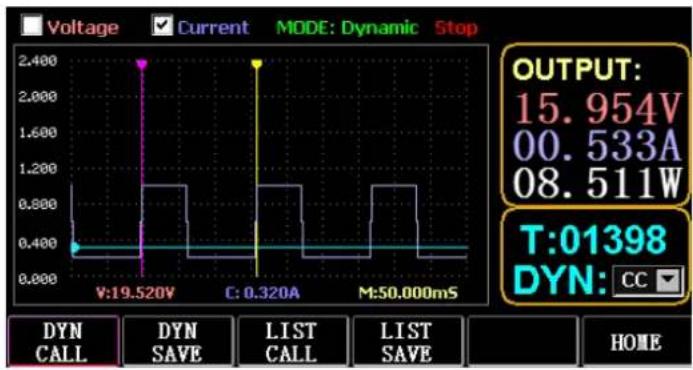

WAVE	Valitse jännite tai virta painamalla SARKAINTA ja paina WAVE näyttääksesi 4 mittausviivaa, joista 2 pystysuoraa viivaa mittaa aikaa ja 2 vaakaviivaa mittaa jännitettä ja virran amplitudia.
	1. Paina lyhyesti 6 (vasen painike) valitaksesi pystyviivan vasemmalta
	2. Lyhyt painallus4 (oikea näppäin) valitaksesi pystyviivan oikealta ja paina pitkään STOP jälkeen siirtääksesi aaltomuotoa oikealle
	3. Lyhyt painallus (ylösnäppäin) valitaksesi mitatun jännitteen amplitudin ja paina pitkään muuttaaksesi jänniteasteikon arvoa
	4. Lyhyt painallus (alas-näppäin) valitaksesi mitatun virran amplitudin ja paina pitkään muuttaaksesi nykyistä asteikon arvoa
	5. Enter säätääksesi näytteenottoajan arvoa
ON	Kytke päälle ja pois päältä
Enter	1. Paina lyhyesti päästäksesi sisään
	2. Paina pitkään tallentaaksesi
Note:	Pitkä painallusaika on noin 1,5 s

2. Staattinen tila

2.1. Staattinen CC

Vakiovirtatilassa kuorma kuluttaa vakiovirtaa riippumatta siitä, muuttuuko tulojännite.

Toiminnot:

1) Paina CC tai näppäimistön ohjelmanäppäintä F1.
2) Syötä arvo 0-9 numeronäppäimistöllä.
3) Paina 6 ja 4 siirtääksesi kohdistinta ja paina T ja nuppia säätääksesi vastaavaa arvoa.
4) Paina ENTER kytkeäksesi PÄÄLLE/POIS.

2.2. Staattinen CV

Vakiojännitetilassa kuorma pitää laitteen testattavana asetetulla jännitteellä riippumatta siitä, muuttuuko tulovirta.

Toiminnot: samat kuin yllä.

2.3. Staattinen CW

Vakiojännitetilassa kuorma pitää laitteen testissä asetetulla teholla riippumatta siitä, muuttuuko tulojännite ja virta. Toiminnot: samat kuin yllä.

2.4. Staattinen CR

Vakiovastustilassa kuorma pitää laitteen testattavana asetetulla resistanssilla riippumatta siitä, muuttuuko tulojännite ja virta. Toiminnot: samat kuin yllä

2.5. LYHYT-toiminto

SHORT-tilassa kuorma lähetetään maksimivirralla. Toiminnot:

Paina pitkään CC näyttääksesi MODE: SHORT käyttöliittymässä ja paina CC, CV, CW tai CW poistuaksesi.

2.6. Soita staattiseen tallennustilaan

Kuorma voi tallentaa ja kutsua 100 staattisten asetusarvojen ryhmää.

1) Varastointitoiminto

(1) Paina CAL/SAVE vaihtaaksesi tilaksi SAVE.
(2) Kirjoita numeronäppäin indeksoidaksesi rivin luettelossa, valitse se painamalla SARKAINTA ja siirry muokkaustilaan painamalla ENTER. Muokkaa näyttääksesi punaisen taustan ja paina 6 ja 4 valitaksesi.
(3) Muokkaa MODE. Paina CC, CV, CW tai CR näppäimistöllä muokataksesi.
(4) Muokkaa tietoja. Muokkaa painamalla 0–9 ja ESC näppäimistöllä.
(5) Muokkauksen jälkeen paina ENTER ja paina ENTER uudelleen pitkään tallentaaksesi tiedot.
2) Puhelutoiminto
(1) Paina SOITTA/TALLENNA vaihtaaksesi puheluun.
(2) Kirjoita numeronäppäin rivin indeksoimiseksi tai paina SARKAINTA vaihtaaksesi luetteloa, valitse se nupilla ja paina ENTER.
3) Pikapuhelu M1:stä M6:een

Paina pitkään numeroita 1-6 soittaaksesi M1-M6.

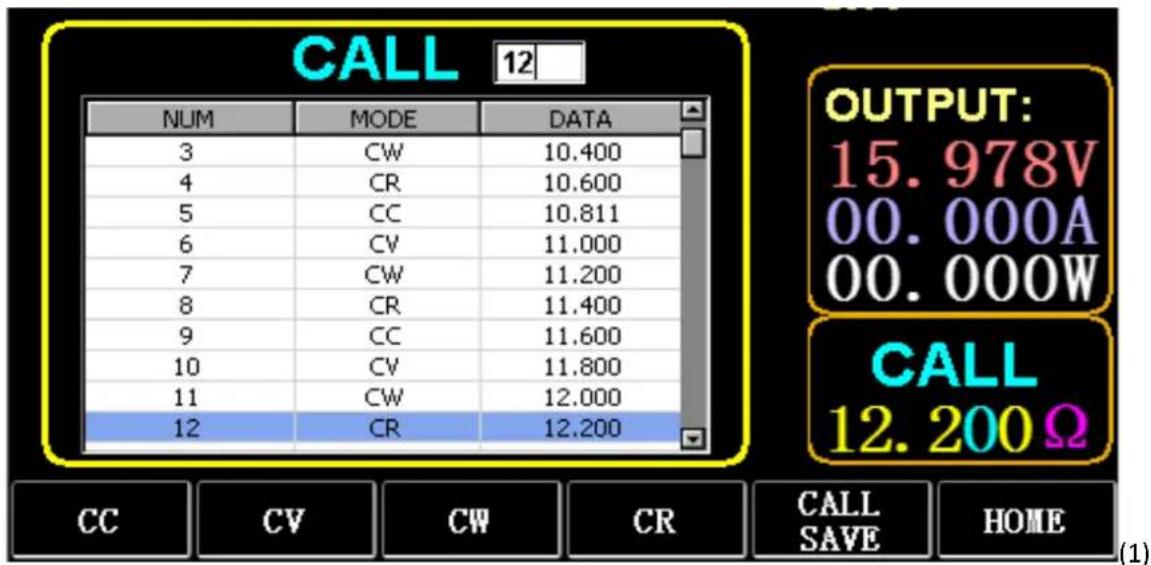

CALL 12 NUM MODE DATA 3 CW 10.400 4 CR 10.600 5 CC 10.811 6 CV 11.000 7 CW 11.200 8 CR 11.400 9 CC 11.600 10 CV 11.800 11 CW 12.000 12 CR 12.200 OUTPUT: 15.978V 00.000A 00.000W CALL 12.200 Ω CC CV CW CR CALL SAVE HOME (1)

3. Dynaaminen testitila

Dynaamisessa tilassa kuorma vaihtaa jatkuvasti 2 eri arvon A ja B välillä.

3.1. Dynaaminen CC

Lähtöön kahdella eri virralla eri käyttöjaksoilla tietyllä taajuudella.

Otetaan virran jyrkkyys A 0,001A/μS, virranmuutoskaltevuus B 0,002A/μS, virta-arvo A 1A, virta-arvo B 2A, syklin taajuus 1HZ ja käyttösuhe 40 %. esimerkki.

Toiminnot:

Valitse (F5) Dynamic siirtyäksesi käyttöliittymään kuvan 3.1 mukaisesti.

1) Paina (F1) DYN/CALL, valitse CALLDYNin pudotusvalikko painamalla SARKAINTA ja käännä nuppi asentoon CC.
2) Paina (F2) DYN/SAVE näyttääksesi SAVE näytössä.
3) Vaihda tarkennusta painamalla SARKAINTA. Nuppi valitsee ensimmäisen rivin.
4) Paina ENTER valitaksesi punaisen taustan.
5) Syötä numeeriset 0-9 ja ESC.
6) Kun olet muokannut arvoksi 0,001, paina ENTER. Sitten näytölle tulee 0.0010 ja tausta muuttuu siniseksi.
7) Toista yllä olevat vaiheet asettaaksesi 0,002A/μS, 1A, 2A, 1HZ ja 40 %.
8) Paina pitkään ENTER tallentaaksesi muokatut tiedot.
9) Paina ohjelmanäppäintä (F1) DYN/CALL näyttääksesi PUHELU.
10) Soita painamalla ENTER.
11) Kytke päälle/pois.

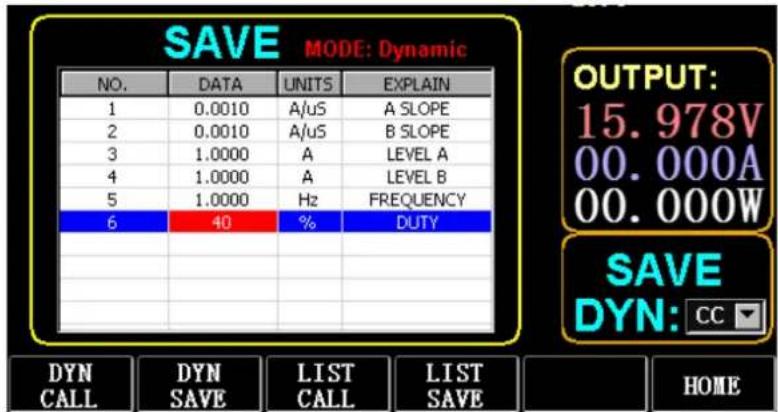

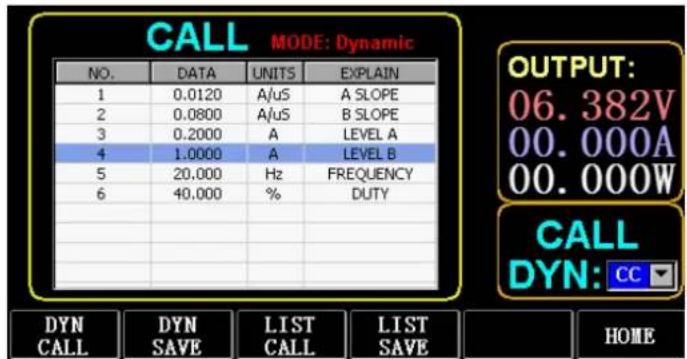

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE CC HOME

Kuva 3.1 DYN CC

Huomautus:

Aseta kulmakerroin ja virta-arvo alueriippuvaiseksi. Pienen alueen suurin jyrkkyys on 0,24A/μS, maksimivirta voidaan asettaa arvoon 3A, suuren alueen suurin jyrkkyys on 3,2A/μS ja maksimivirta voidaan asettaa arvoon 40A.

Maksimitaajuus voidaan asettaa 40 000 Hz:iin. Kun taajuus on asetettu 40 000 Hz:iin, maksimikäyttösuhde on 50 %.

Katso nykyinen maksimiasetus kohdasta "Kuormituksen maksimiasetus".

3.2. Dynaaminen CV

Käytetään ulostuloon eri käyttöjaksoilla kahdella eri jännitteellä tietyllä taajuudella.

Otetaan esimerkkinä A-jännite 1 V, B-jännite 2 V, syklin taajuus 1 HZ ja käyttösuhde 40 %.

Toiminnot:

1) Paina (F1) DYN/CALL, TAB valitaksesi DYN/CALL ja käännä nuppi asentoon CV.
2) Paina (F2) DYN/SAVE näyttääksesi SAVE näytössä.
3) Vaihda tarkennusta painamalla SARKAINTA ja valitse ensimmäinen rivi kääntämällä nuppia.
4) Paina ENTER valitaksesi punaisen taustan.
5) Syötä numeeriset 0-9 ja ESC.
6) Kun olet muokannut muodossa 1.0001, paina ENTER. Sen jälkeen näytöllä näkyy 1.0000 ja tausta muuttuu siniseksi.
7) Toista yllä olevat vaiheet asettaaksesi 2V, 1HZ ja 40 %.
8) Paina pitkään ENTER tallentaaksesi muokatut tiedot.
9) Paina (F1) DYN/CALL näyttääksesi CALL.
10) Paina ENTER soittaaksesi DYN CV:hen.
11) Kytke päälle/pois.

3.3. Dynaaminen CW

Toiminta on sama kuin yllä.

3.4. Dynaaminen CR

Toiminta on sama kuin yllä.

3.5. Dynaaminen PL

Se on asetettu arvoon A alussa. Joka kerta kun liipaisusignaali vastaanotetaan, kuorma vaihtuu arvoon B ja arvoon A uudelleen, kun asetettu aika on pidetty yllä.

Seuraavassa on esimerkkinä virran jyrkkyyys A 0,001 A/μS, virran jyrkkyyys B 0,002 A/ μS, virta-arvo A 1A, virta-arvo B 2A ja kesto B 1 s.

Toiminnot:

1) Paina (F1) DYN/CALL, paina SARKAINTA valitaksesi CALLYN ja käännä nuppi asentoon PL.
2) Paina (F2) DYN/SAVE näyttääksesi SAVE näytössä.
3) Vaihda tarkennusta painamalla SARKAINTA ja valitse ensimmäinen rivi kääntämällä nuppia.
4) Paina ENTER valitaksesi punaisen taustan.
5) Syötä numeeriset 0-9 ja ESC.
6) Kun olet muokannut arvoksi 0,001, paina ENTER. Sitten näytölle tulee 0.0010 ja tausta muuttuu siniseksi.
7) Toista yllä olevat vaiheet asettaaksesi 0,002A/μS, 1A, 2A ja 1S.
8) Paina pitkään ENTER tallentaaksesi muokatut tiedot.
9) Paina ohjelmanäppäintä (F1) DYN/CALL näyttääksesi PUHELU.
10) Paina ENTER soittaaksesi DYN RL:ään.
11) Kytke päälle/pois.
12) Aktivoi arvo B joka kerta, kun painat ENTER.

3.6. Dynaaminen RL

Joka kerta kun liipaisusignaali vastaanotetaan, kuormaa vaihdetaan edestakaisin arvon A ja arvon B välillä.

Otetaan esimerkkinä virran jyrkkyys A 0,001 A/ μS, virran kaltevuus B 0,002 A/ μS, virran arvo A 1 A ja virran arvo B 2 A.

Toiminnot:

1) Paina (F1) DYN/CALL, paina SARKAINTA valitaksesi DYN/CALL ja käännä nuppi asentoon RL.
2) Paina (F2) DYN/SAVE näyttääksesi SAVE näytössä.
3) Vaihda tarkennusta painamalla SARKAINTA ja valitse ensimmäinen rivi kääntämällä nuppia.
4) Paina ENTER valitaksesi punaisen taustan.
5) Syötä numeeriset 0-9 ja ESC.
6) Kun olet muokannut arvoksi 0,001, paina ENTER. Sitten näytölle tulee 0.0010 ja tausta muuttuu siniseksi.
7) Toista yllä olevat vaiheet asettaaksesi 0,002A/μS, 1A ja 2A.
8) Paina pitkään ENTER tallentaaksesi muokatut tiedot.
9) Paina ohjelmanäppäintä (F1) DYN/CALL näyttääksesi PUHELU.
10) Paina ENTER soittaaksesi DYN RL:ään.
11) Kytke päälle/pois.

12) Aktivoi arvo B joka kerta, kun painat ENTER.

4. Jaksottainen toimintatila

Enintään 7 ryhmää voidaan tallentaa, kukin ryhmä voi asettaa enintään 84 dynaamisesti muuttuvaa virtaa, jonka jälkeen asetettuja virtoja voidaan vaihtaa peräkkäin. Otetaan ryhmään 1 tallennetut asetukset, maksimivirta 3A ja dynaamisen muutosvirran numero 3; ensimmäinen dynaaminen virta 1A, muutosnopeus 0,001A/μS ja kesto 1s; toinen dynaaminen virta 2A, muutosnopeus 0,002A/μS ja kesto 2S; kolmas dynaaminen virta 3A, muutosnopeus 0,003A/μS ja kesto 3s; toistuvien toimintojen lukumäärä 5 esimerkkinä. Kuten kuvassa 4.1 Lista. Toiminnot:

1) Paina (F3) LIST/CALL paina SARKAINTA valitaksesi RYHMÄ ja käännä nuppi ryhmään 1.
2) Paina (F4) LIST/SAVE näyttääksesi SAVE on LIST.
3) Vaihda tarkennusta painamalla SARKAINTA, valitse ALUE ja muokkaa 3A:n maksimiarvoa numeroiden 0–9 ja ESC:n avulla.
4) Valitse SYKLI painamalla SARKAINTA. Editointijaksojen määrä on 5.
5) Paina SARKAINTA LUETTELON ensimmäiselle riville ja paina ENTER. Tässä vaiheessa tausta muuttuu punaiseksi.

Muokkaa ensimmäisen kohteen DATA-arvoa 1A. Paina muokkauksen jälkeen ENTER, jolloin tausta muuttuu siniseksi.

Paina vasenta ja oikeaa näppäintä (E ja 4) siirtyäksesi toiseen kohtaan SLOPE (A/μS), muokkaa arvoksi 0,001A/μS ja paina ENTER, jolloin tausta muuttuu siniseksi. Paina vasenta ja oikeaa näppäintä (6 ja 4) kolmanteen kohtaan AIKA (S), muokkaa arvoa 1:ksi ja paina ENTER.

6) Toista yllä olevat vaiheet aloittaaksesi taulukon toisen ja kolmannen rivin asettamisen.
7) Paina pitkään ENTER tallentaaksesi muokatut tiedot.
8) Paina ohjelmanäppäintä (F3) LIST/CALL näyttääksesi PUHELU.
9) Paina ENTER soittaaksesi LIST1:Ile.
10) Kytke päälle/pois.

Huomautus:

Jos haluat poistaa tiedot rivin 3 jälkeen, valitse rivi 4 LIST SAVE -tilassa.

Paina ENTER siirtyäksesi muokkaustaustalle, ja se muuttuu punaiseksi, ja paina sitten ESC poistaaksesi kaikki tiedot rivin 4 jälkeen. Paina pitkään ENTER tallentaaksesi tiedot.

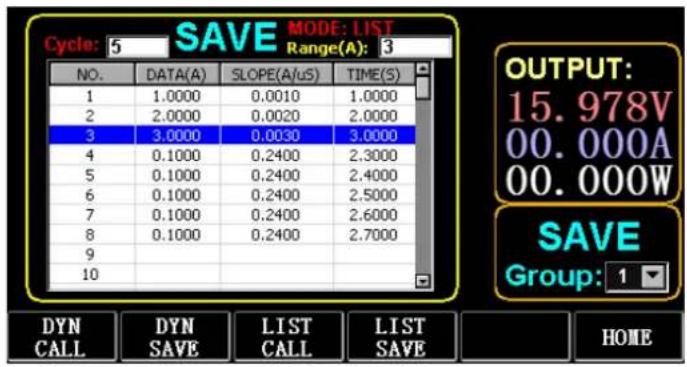

Cycle: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/uS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Kuva 4.1 Luettelo

5. Akun testitila

Akkutestiparametreja voidaan asettaa enintään 7 ryhmää, akku testataan asetetun virran, jännitteen, kapasiteetin, ajan mukaan ja testi sammu automaattisesti, jos jokin ehdoista täyttyy.

5.1. Akkutestin asetukset

Käyttöohjeet: se ottaa ryhmään 1 tallennetut asetukset, virta-alueen 10A, purkausvirran 1A, purkauskatkaisujännitteen 2V, purkauskatkaisukapasiteetin 0,5AH ja purkauksen keston 200m (akku). aikayksikkö: m) esimerkkinä.

1) Paina (F3) Battery pääliittymässä päästäksesi akun mittaukseen.
2) Paina (F1) BATT/CALL ja paina SARKAINTA valitaksesi CALL GROUP 1.
3) Paina (F2) BATT/SAVE näyttääksesi SAVE pöydällä.
4) Vaihda tarkennusta painamalla SARKAINTA ja valitse muokattava rivikohta kääntämällä nuppia.
5) Paina ENTER valitaksesi punaisen taustan.
6) Syötä numeeriset 0-9 ja ESC.
7) Kun olet muokannut alueen 10A, paina ENTER. Sen jälkeen näytöllä näkyy 10 000 ja tausta muuttuu siniseksi.
8) Toista yllä olevat vaiheet asettaaksesi 1A, 2V, 0,5AH ja 200M.
9) Paina pitkään ENTER tallentaaksesi muokatut tiedot.
10) Paina (F1) BATT/CALL.
11) Soita painamalla ENTER.
12) Kytke päälle/pois.

6. VI Käyrätila

Enintään 7 VI-testiparametrien ryhmää voidaan asettaa asetetun maksimivirran, minimivirran ja askelarvon mukaan.

VI käyrä

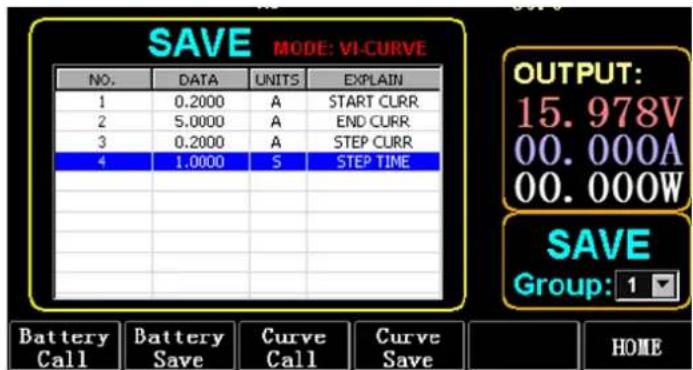

SAVE MODE: VI-CURVE NO. DATA UNITS EXPLAIN 1 0.2000 A START CURR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Kuva 6.1 VI Virtaparametrit

6.1. VI testiasetukset

Käyttöohje: se ottaa esimerkkinä ryhmään 1 tallennetut asetukset, käynnistysvirta 0,2A, loppuvirta 5A, askelvirta 0,2A ja askelkesto 1s.

1) Paina (F3) Battery pääliittymässä päästäksesi VI-mittaukseen.
2) Paina (F3) Curve/CALL ja paina SARKAINTA valitaksesi PUHELURYHMÄ 1
3) Paina (F4) Curve/SAVE näyttääksesi SAVE taulukossa.
4) Paina SARKAINTA vaihtaaksesi taulukon kohdistukseen ja valitse muokattavan rivin sijainti kääntämällä nuppia.
5) Paina ENTER valitaksesi punaisen taustan.
6) Paina ENTER valitaksesi punaisen taustan.
7) Kun olet muokannut arvoksi 0.2, paina ENTER. Sitten näytöllä näkyy 0.2000 ja tausta muuttuu siniseksi.
8) Toista yllä olevat vaiheet asettaaksesi 5A, 2A ja 1000 s.
9) Paina pitkään ENTER tallentaaksesi muokatut tiedot.
10) Paina (F3) Curve/CALL.
11) Soita painamalla ENTER.
12) Kytke päälle/pois.

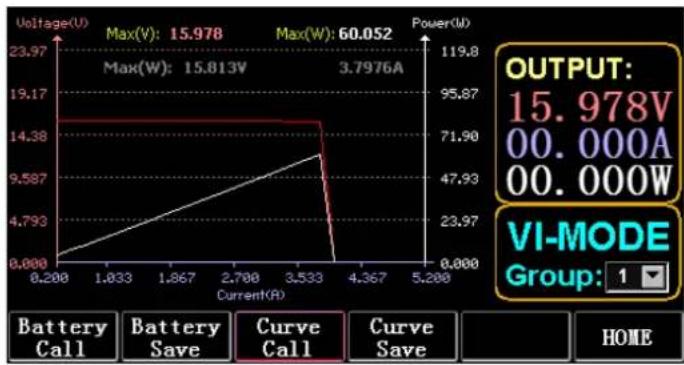

Toiminnan vaikutus on esitetty kuvassa 6.2.

Kuva 6.2 VI Käyttöliittymä

7. OCP-tila

Kun jännite saavuttaa VON-arvon, virran lähtö viivästyy jonkin aikaa ja askelarvoa pienennetään kerran joka toinen aika, kunnes katkaisuvirta tai jännite on suurempi kuin OCP-asetusjännite. Jos pysäytetty jännite on suurempi kuin OCP-jännite ja virta on asetetun maksimi- ja minimiarvon välillä, se on PASS, muuten se on VIKA.

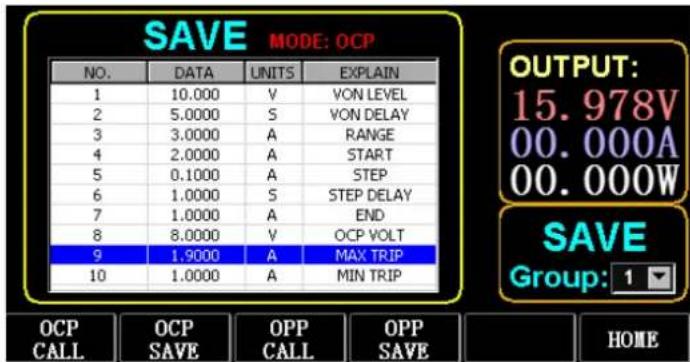

7.1. OCP-testin asetustoiminto

Huomautus: OCP-testiparametreja voidaan asettaa enintään 7 ryhmää.

Käyttöohjeet: se ottaa ryhmään 1 tallennetun asetuksen, VON-jännite 10V, VON-jänniteviive 5S ja virta-alue 3A; käynnistysvirta 2A, kukin lasku 0,1A ja kukin pienenevä kesto 1s; Esimerkkinä päätevirta 1A, OCP-jännite 8V, maksimivirta 1,9A ja minimivirta 1,1A.

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Kuva 7.1 OCP

1) Paina (F2) OCP/OPP kotisivulla.
2) Paina (F1) OCP/CALL ja SARKAIN valitaksesi CALL GROUP 1.
3) Paina (F2) OCP/SAVE näyttääksesi SAVE taulukossa.
4) Vaihda tarkennusta painamalla SARKAINTA ja valitse ensimmäinen rivi kääntämällä nuppia.
5) Paina ENTER valitaksesi punainen tausta. Syötä numeeriset 0-9 ja ESC.
6) Kun VON on muokattu 10 V:ksi, paina ENTER. Sitten näytöllä näkyy 10 000 ja tausta muuttuu siniseksi.

7) Toista yllä olevat vaiheet asettaaksesi 5S, 3A, 2A, 0.1A, 1S, 1A, 8V, 1.9A ja 1.1A.
8) Paina pitkään ENTER tallentaaksesi muokatut tiedot.
9) Paina (F1) OCP/CALL.
10) Soita painamalla ENTER.
11) Kytke päälle/pois.

8. OPP-tila

Kun jännite saavuttaa VON-arvon, lähtötehoa tulee viivästää jonkin aikaa ja askelarvoa tulee pienentää aika ajoin, kunnes katkaisuteho tai jännite on korkeampi kuin OPP-asetettu jännite. Viive- ja laskupysähdyksen jälkeen, jos jännite on suurempi kuin OPP-jännite, asetettujen maksimi- ja minimiarvojen välinen teho tarkoittaa PASS, tai se tarkoittaa VIKA.

8.1. OPP-testin asetustoiminto

OPP-testiparametreja voidaan asettaa enintään 7 ryhmää.

Käyttöohjeet: se ottaa ryhmään 1 tallennetun asetuksen, VON-jännite 10V, VON-jänniteviive 5S ja virta-alue 3A; käynnistysteho 20 W, kukin vähennys 1 W ja kukin laskeva kesto 1 s; esimerkiksi lopputeho 10W, OPP-jännite 8V, maksimiteho 15W ja minimiteho 10W.

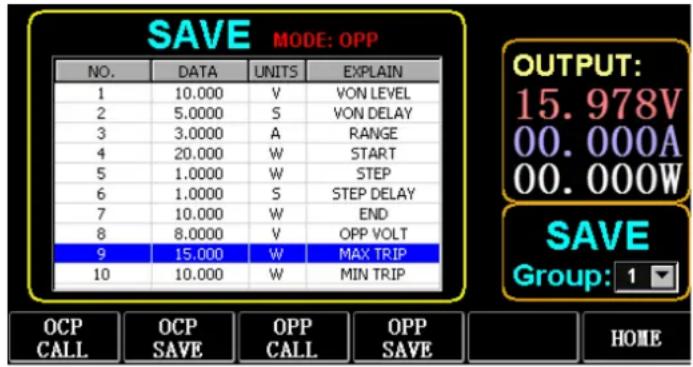

SAVE MODE: OPP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 20.000 W START 5 1.0000 W STEP 6 1.0000 S STEP DELAY 7 10.000 W END 8 8.0000 V OPP VOLT 9 15.000 W MAX TRIP 10 10.000 W MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Kuva 8.1 OPP

1) Paina (F2) OCP/OPP kotisivulla.
2) Paina (F3) OPP/CALL ja SARKAIN valitaksesi PUHELURYHMÄ 1.
3) Paina (F4) OPP/SAVE näyttääksesi SAVE pöydällä.
4) Vaihda tarkennusta painamalla SARKAINTA ja valitse ensimmäinen rivi kääntämällä nuppia.
5) Paina ENTER valitaksesi DATA ensimmäiseltä riviltä ja näyttääksesi punaisen taustan.
6) Syötä numeeriset 0-9 ja ESC.
7) Kun VON on muokattu 10 V:ksi, paina ENTER. Sen jälkeen näytöllä näkyy 10 000 ja tausta muuttuu siniseksi.
8) Toista yllä olevat vaiheet asettaaksesi 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W ja 10W.
9) Paina pitkään ENTER tallentaaksesi muokatut tiedot.

10) Paina (F3) OCP/CALL.
11) Soita painamalla ENTER.
12) Kytke päälle/pois.

9. WAVE-tila

9.1. WAVE-mittaus

1) Paina TAB näyttääksesi jännitteen, virran ja aaltomuodon.
2) Paina WAVE näyttääksesi mittaussarakkeen.
3) Mittaa aika-asteikko. Paina tai 4 valitaksesi vasemman tai oikean mittaussarakkeen ja kääntämällä nuppia vasemmalle tai oikealle näyttääksesi kahden mittausviivan välisen eron.
4) Mittaa jännitteen tai virran negatiivinen arvo. Paina T tai valitaksesi ylemmän tai alemman mittaussarakkeen ja kääntämällä nuppia liikkuaksesi ylös tai alas nykyisen mittauspylvään amplitudin näyttämiseksi.
5) Säädä virran asteikkoarvoa. Säädä kokoa pitkään painamalla ja kääntämällä nuppia.
6) Säädä jännitteen asteikkoarvoa. Säädä kokoa pitkään painamalla ja kääntämällä nuppia.
7) Säädä näytteenoton aika-arvoa. Paina ENTER ja säädä kokoa kääntämällä nuppia.
8) Kun aalto pysähtyy, paina STOP.

Otetaan esimerkkinä DYN CC -tilan mittaus.

DYN CC:n tietojen muokkauksen jälkeen A SLOPE on 0,012 A/μS, B SLOPE on 0,08 A/μS, A on 0,2 A, B on 1A, taajuus on 20 Hz, käyttösuhe on 40%, kuten kuvassa 9.1 näkyy. . Katso aaltomuodon mittaus kuvasta 9.2.

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Kuva 9.1

Kuva 9.2 Aaltomuodon mittaus

10. Parametritoiminnon asetus

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 Function Settings USB Storage time(S): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 L2 Select Select Select Select Select Save Baudrate UsbStore Voltage UP DOWN Exit

Valitse siirtonopeus (F1)	Valitse siirtonopeuden parametri
Valitse UsbStore (F2)	Vaihda tarkennusta valitaksesi USB-muistin
Valitse jännite (F3)	Vaihda tarkennusjännitteen maksimiasetusta
Valitse YLÖS (F4)	Vaihda tarkennusta ylöspäin
Valitse ALAS (Fs)	Muuta tarkennusta alas
Tallenna poistu (F6)	Tallenna ja poistu

10.1. Viestintäliitännän asetus

1) Sarjasiirtonopeuden asetus

Valitse TAB tai (F1) SelBudrate kääntääksesi nuppia

(1) IP-osoitteen asetus

Näppäimistön ESC on poistonäppäin ja numeeriset 0-9 ovat numeroiden syöttämiseen.

(2) Portin numeron asetus

Näppäimistön ESC on poistonäppäin ja numeeriset 0-9 ovat numeroiden syöttämiseen. Portin enimmäisnumero on 65535 ja pienin portin numero 1000. Arvoa 18191 ei voi asettaa.

10.2. CC-kaltevuuden asetus

Paina TAB vaihtaaksesi kohtaan CC SLOPE ja valitse LOW/HIGH kääntämällä nuppia.

10.3. USB-flash-levyn tallennusajan asetus

Paina SARKAINTA vaihtaaksesi Sel UsbStoreen. ESC on poistonäppäin ja numeeriset 0-9 ovat numeroiden syöttämiseen. Pienin tallennusaika voi olla vain 0,05 S ja enimmäistallennusaika on 9999 S;

10.4. Summerin asetus

Paina SARKAINTA vaihtaaksesi BEEP-tilaan ja valitse ON/OFF kääntämällä nuppia.

10.5. Etäkorvauksen asetus

Siirry Remote Comp -tilaan painamalla SARKAINTA, valitse PÄÄLLÄ ja liitä testattavan kohteen lähtöpää etupaneelin liittimen tunnistimeen (+) tai sensoriin (-) (tätä toimintoa ei tallenneta sähkökatkon aikana, muuten se on suljettu).

10.6. Ulkoisen laukaisun asetus

Siirry kohtaan EXIP TRIG painamalla SARKAINTA ja valitse Trig On/Switch On/OFF kääntämällä nuppia.

Trig On: laukaisukytkin (avoin kuorma liipaisun jälkeen)

Kytkeminen päälle: kaukosäädin (etupaneelin ON/OFF-toiminto ei toimi, kun tämä toiminto toimii).

10.7. Maksimiarvojen asettaminen

1) Suurin jännite

Paina SARKAINTA vaihtaaksesi jännitteeseen. ESC on poistonäppäin ja numeeriset 0-9 ovat numeroiden syöttämiseen. Suurin jännite on 150 V.

2) Maksimivirta

Paina SARKAINTA vaihtaaksesi nykyiseen. ESC on poistonäppäin ja numeeriset 0-9 ovat numeroiden syöttämiseen. Suurin virta on 40A.

3) Suurin teho

Paina SARKAINTA vaihtaaksesi tehoon. ESC on poistonäppäin ja numeeriset 0-9 ovat numeroiden syöttämiseen. Suurin teho riippuu mallista.

4) Suurin vastus

Paina SARKAINTA vaihtaaksesi kohtaan Resistance. ESC on poistonäppäin ja numeeriset 0-9 ovat numeroiden syöttämiseen. Suurin vastus on 7500R.

Huomautus: 18 V ja alle on asetettu matalajännitealueeksi (0 - 18 V) ja sitä korkeammaksi

18. 4 V on asetettu korkeajännitealueeksi (0 - 150 V).

3A ja alle on asetettu matalan virran alueeksi (0 - 3A) ja yli 3:ksi. 1A on asetettu korkeaksi virran alueeksi (0 - 40 A).

OVP-hälytysarvo: se on (19,4 V) matalalla alueella ja (155 V) korkealla alueella. OCP-hälytysarvo: se on 105 % asetetusta nykyarvosta. Jos virta on esimerkiksi asetettu 5A, hälytysarvo on 5,25A.

OPP-hälytysarvo: se on 105 % asetetusta tehoarvosta. Jos tehoarvoksi on aseteü esimerkiksi 100 W, hälytysarvo on 105 W.

OTP-hälytysarvo: jos lämpölla on korkeampi kuin 850, annetaan hälytys ja kuorma suljetaan.

10.8.

RTC-asetus

Paina pitkään numeroa 7, jolloin päivämäärä tulee näkyviin näytölle kuvan 10.2 mukaises.

2020-08-12 08:44 06 OUTPUT: 0.0000V 0.0000A 0.0000W

Kuva 10.2 RTC-päivämäärä

Siirrä tarkennusta painamalla ← tai → ja tee muutoksia kääntämällä nuppia. Muokkauksen jälkeen paina pitkään ENTER tai numero 7 tallentaaksesi ja paina ESC poistuaksesi.

10.9.

Taustavalon asetus

Kun olet painanut pitkään numeroa 8, edistymispalkki tulee näkyviin näytölle kuvan 10.3 mukaises.

Kuva 10.3 Taustavalo

Säädä kirkkaulla kääntämällä nuppia, tallenna painamalla pitkään ENTER tai numeronäppäintä 8 ja poistu painamalla ESC.

10.10. 0 kalibrointitoiminto

Jos laitea ei ole kalibroitu pitkään aikaan tai lämpöla on korkea tai matala, ledot eivät palaa nollaan ja 0-kalibroin voidaan suoriiaa.

Kun olet siirtynyt kośivulle, sulje kuorma, irrota ulkoinen tesjohto ja paina numeerista 0 pitkään yli 3 sekunnin ajan jännilleen ja virran 0-kalibroimiseksi. Ja 0-kalibrointoiminto katoaa, kun kuorma käynnistetään uudelleen, ja 0-kalibroi uudelleen tarviäessa.

11. U Flash-levyn tuonti- ja vientitoiminto

Tallenna reaaliaikaiset jännite- ja virtaledot ja vie etoluelelo U-flash-levyn kaua. Kuten kuvasta 11.1 näkyy, vasemmalla oleva USB [0] -puu osoiaa, eä ledostoluelelo on U-flash-levylle ladau hyväksylävä muoto. Ja oikealla oleva yläosa on mahdollisuus tuoda kuorma U-flash-levyltä ja alaosa on datavaihtoehto kuorman viemiseksi U-flash-levylle.

Valitse säädin painamalla SARKAINTA. Paina◀▶ ▲ ▼ siirtääksesi tarkennusta vasemmalle tai oikealle. Tuo tiedosto USB-muistitikulta painamalla F4 (Lataa CSV) ja vie CSV-tiedosto USB-muistitikulle tallentamalla CSV (F5). Ja toimintonäppäimet on esitetty alla olevassa kuvassa 11.2:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST 1_set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start Stop USB SaveData SaveData Discon. LOAD SAVE CSV CSV HOME

Kuva 11.1 USB Flash -levyn tallennusliitäntä

Aloita tietojen tallennus (F1)	Luo CSV-tiedosto, jonka nimi on päivämäärä
Lopeta tietojen tallennus (F2)	Lopeta tiedostojen kirjoittaminen
USB-irrotus (F3)	Irrota USB
Lataa CSV (F4)	Tuo tiedostot USB-muistitikulta
Tallenna CSV (F5)	Vie CSV-tiedosto
Kotisivu (F6) Kotisivu

Kuva 11.2

11.1. Tuo ja tallenna LIST

Otetaan esimerkkinä taulukko, jossa BAT-ryhmän 1 tiedot viedään.

1) Kun USB-flash-levy on asetettu, USB-avain näkyy kotisivulla. Paina (F4) USB.
2) Siirry SAVE-tilaan painamalla SARKAINTA, valitse BAT-tila kääntämällä nuppia ja paina 6 tai 4 Valitse Ryhmä ja käännä nuppi kohtaan Ryhmä 1.
3) Kun olet painanut (F5) TALLENNA CSV, näyttöön tulee viesti, joka kehottaa, että se on viety. Tuo DYN_PL_Set.csv USB-muistitikulta DYN PL:ään.

K12		fx
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	A SLOPE
3	2	1.248	A/uS	B SLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

Kuva 11.3 DYN_PL_Set.csv

4) Paina TAB vaihtaaksesi LOAD-tilaan, säädä DYN-tilaan ja käännä nuppi asentoon PL.

5) Listaa tiedostopuu vasemmalle ja valitse tuotava tiedosto DYN_PL Set.CSV kääntämällä nuppia.
6) Kun olet painanut (F4) LATAA CSV, näyttöön tulee kehote onnistuneesta tuonnista.

11.2. U Flash-levyn lataustestin reaaliaikaisten tietojen tallennus

Jos reaaliaikaiset testitiedot tallennetaan U-flash-levyllä, datamäärä on tallentaa jännite- ja virtatiedot 5 kertaa sekunnissa.

Toimintaohjeet ovat seuraavat:

1) Paina F6 (Config), käytä Tab-näppäintä vaihtaaksesi kohdistuksen USB Storeen (kuva 10.1 Parametriasetus).

Poista ESC:llä, näppäile numeronäppäin 0.2, mikä tarkoittaa tallentamista 5 kertaa sekunnissa.

2) Tallennustietotiedoston voi avata kahdella tavalla.

<1> Ota tietojen tallennus käyttöön tai poista se käytöstä valikkoliittymässä: siirry U-flash-levysivulle (kuva 11.1 USB-muistilevyn tallennusliitäntä). Aloita painamalla (F1) "Start Save Data", jolloin ylätilapalkissa vilkkuu alanuoli, joka osoittaa, että tietoja tallennetaan juuri nyt.

Lopeta kirjoittaminen siirtymällä uudelleen USB-flash-levyn sivulle ja painamalla sitten (F2) "Stop Save Data". Ja ylänuoli katoaa.

<2> Pikanäppäin toiminnon avaamiseen tai sulkemiseen: U-flash-levyn asettamisen tilassa paina pitkään numeronäppäintä 9 aloittaaksesi U-flash-levyn tallennuksen ja paina pitkään numeronäppäintä 9 lopettaaksesi tallennuksen.

Katso kuva 11.4 Data Write -kuvake

Kuva 11.4 Tietojen kirjoituskuvake

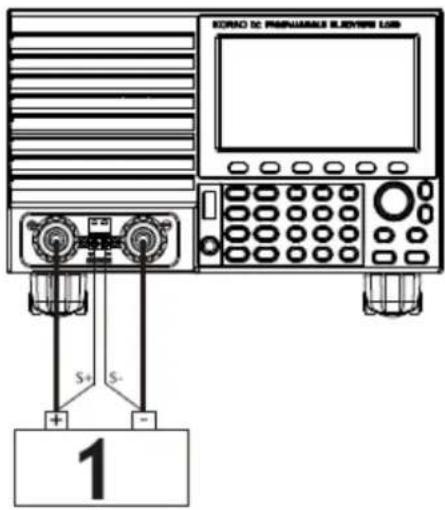

Ulkoisten liitäntöjen kaavio

Lähtökompensaatio.

KORAD DC PAGUARIALS BLDVIRE USB S+ S- 1

1 - Teho

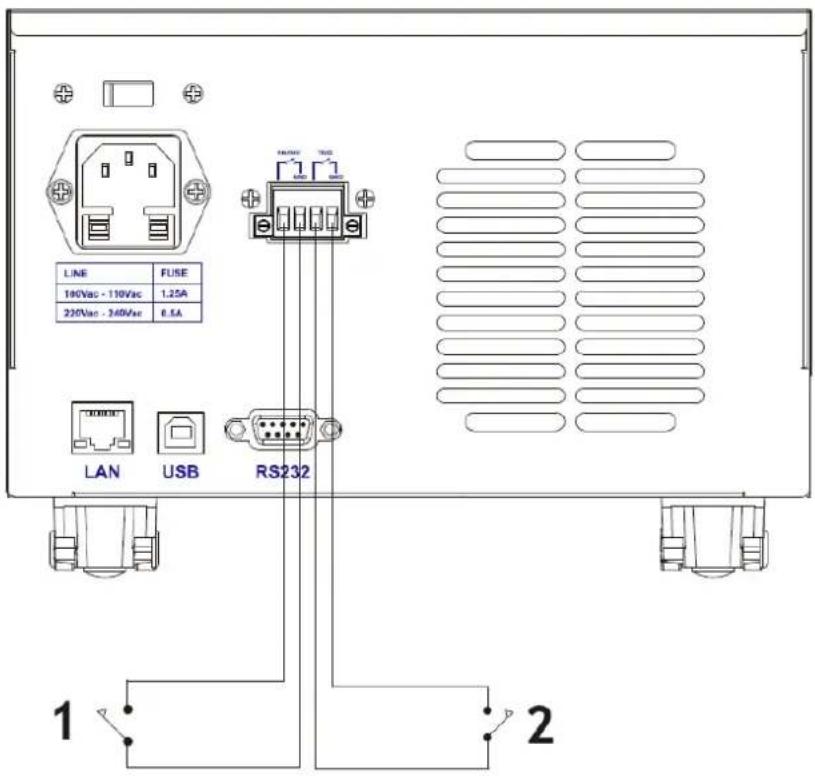

LINE 190Vac - 110Vac 220Vac - 340Vac FUSE 1.25A 6.5A LAN USB RS232 1 2

1 – Ulkoinen kytkimen ohjaus

2 – Ulkoinen laukaisuohjaus

12. Puhdistaminen ja huolto

• Irrota laite aina pistorasiasta ennen sen puhdistamista tai varastoimista.
• Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
• Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.
• Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.

• Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.

• Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.

• Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.
• Laite on tarkastettava säännöllisesti sen teknisen tehokkuuden ja mahdollisten vaurioiden havaitsemiseksi.
• Käytä puhdistamiseen pehmeää puhdistusliinaa.
• Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.
• Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun. Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
