KÄYTTÖOHJE PROLOX 65VO Stamos

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

1. Symbolit

Lue käyttöohje.

Tuote on kierrätettävä.

Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.

Käytä koko kehoa suojaavaa suojavaatetusta.

Huomio! Käytä suojakäsineitä

Käytä suojalaseja.

Käytä turvajalkineita.

Huomio! Kuuma pinta voi aiheuttaa palovammoja.

Huomio! Tulipalo- tai räjähdysvaara.

Huomio! Haitallisia höyryjä, myrkytysvaara. Kaasut ja höyryt voivat olla terveydelle vaarallisia. Hitsausprosessin aikana vapautuu hitsauskaasuja ja -höyryjä. Näiden aineiden hengittäminen voi olla terveydelle vaarallista.

Käytä sopivalla tummuusasteella varustettua hitsausmaskia.

HUOMIO! Haitallinen hitsauskaaren säteily

Älä koske jännitteellisiä osia

HUOMIO! Tämän käyttöohjeen kuvat ovat viitteellisiä ja joissakin yksityiskohdissa ne voivat poiketa tuotteen todellisesta ulkonäöstä.

2. Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Plasmaleikkuri
Malli	PROLOX 45VO
Nimellinen tulojännite [V] / taajuus [Hz].	400/50
Leikkausvirta [A]	15-65
Leikkausvirta [A] käyttösuhteella 100 %	50
Leikkausvirta [A] käyttösuhteella 60 %	65
Tyhjäkäyntijännite [V]	275
Eristysluokka	F
Noudattaa standardia	EN IEC 60974-1
Mitat (leveys x syvyys x korkeus) [cm] 510 x 230 x 400
Paino [kg]	15,5

3. Yleiskuvaus

Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tarkkojen teknisten ohjeiden mukaisesti, käyttäen viimeisintä teknologiaa ja komponentteja sekä noudattaen korkeimpia laatustandardeja.

ENNEN KÄYTÖN ALOITTAMISTA TÄMÄ OPAS ON LUETTAVA HUOLELLISESTI JA SEN SISÄLTÖ TULEE YMMÄRTÄÄ JA SISÄISTÄÄ.

Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeanlaisesta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi. Ottaen huomioon tekninen kehitys ja mahdollisuudet vähentää melua, yksikkö on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuvat riskit ovat mahdollisimman pienet.

4. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon, vakaviin vammoihin tai kuolemaan. Varoituksissa ja ohjeiden kuvauksessa käytetty termi "laite" tai "tuote" tarkoittaa:

Plasmaleikkuri

4.1. Yleistä

a) Huolehdi omasta ja muiden ihmisten turvallisuudesta lukemalla tämän käyttöoppaan ohjeet ja noudattamalla niitä.
b) Vain pätevät ja asiantuntevat henkilöt saavat käynnistää, käyttää, käsitellä ja korjata laitetta.
c) Laitetta ei tule käyttää muuhun kuin sen tarkoituksenmukaiseen käyttöön.
d) Laite tuottaa käytössä ympärilleen sähkömagneettisen kentän, joka voi aiheuttaa lääketieteellisten implanttien, kuten sydämentahdistimien toimintahäiriöitä.
e) Hitsauspidikkeen suuntaaminen itseäsi, muita ihmisiä ja eläimiä kohti on kielletty.
f) Huolehdi laitteen säännöllisestä huollosta ja kunnossapidosta.

g) Irrota laite virtalähteestä aina ennen säätöä, huoltotoimenpiteitä, suuttimen vaihtoa jne.
h) Älä käytä tuotetta, jos sen suojakotelo on poistettu.
i) Hävitä kaikki hitsausjätteet paikallisten määräysten mukaisesti.

4.2. Ohjeet paloturvallista työskentelyä varten

Suorita seuraavat toimenpiteet paloturvallisen työskentelyn takaamiseksi:

a) Tilat tai paikat, joissa työt suoritetaan, tulee puhdistaa kaikista syttyvistä materiaaleista ja epäpuhtauksista;
b) Siirrä kaikki syttyvissä pakkauksissa olevat tulenarat sekä palamattomat esineet turvallisen etäisyyden päähän;
c) Materiaalit, joita ei voi poistaa, tulee peittää esimerkiksi metalli- tai kipsilevyillä, jotta ne ovat suojassa plasmaleikkauksesta aiheutuvilta roiskeilta;
d) Tarkista tarvitsevatko lähistöllä olevat syttymisherkät materiaalit tai esineet lisäsuojaa;
e) Tiivistä kaikki työpisteen läheisyydessä olevat asennus- ja ilmanvaihtoaukot ym. syttymättömillä materiaaleilla;
f) suojaa kaikki sähkö-, kaasu- ja asennuskaapelit, joissa on syttyvä eristys plasmaleikkauksen roiskeilta tai mekaanisilta vaurioilta, jos ne ovat palovaarallisten töiden aiheuttaman riskin vaikutusalueella;
g) Tarkista, että samana päivänä ei ole tehty maalaustöitä tai muita vastaavia töitä, joissa on käytetty syttyviä aineita.

Kipinät voivat aiheuttaa tulipaloja

Leikkauskipinät voivat aiheuttaa tulipaloja ja räjähdyksiä sekä palovammoja suojaamattomalle iholle. Käytä leikatessa hitsauskäsineitä ja suojavaatetusta. Poista kaikki syttyvät materiaalit ja aineet työalueelta tai huolehdi niiden paloturvallisuudesta. Älä leikkaa suljettuja säiliöitä tai säiliöitä, jotka ovat sisältäneet palavia nesteitä. Tällaiset säiliöt tai tankit on huuhdeltava ennen niiden leikkaamista syttyvien nesteiden poistamiseksi. Älä leikkaa syttyvien kaasujen, höyryjen tai nesteiden lähellä. Palontorjuntavälineet (sammutuspeite tai jauhesammutin) on sijoitettava näkyvälle ja helposti saavutettavalle paikalle työalueen läheisyyteen.

Kaasupullot voivat räjähtää

Käytä vain hyväksyttyjä kaasupulloja ja asianmukaisesti toimivaa säädintä. Kaasupullot on asetettava pystyasentoon myös kuljetuksen ja varastoinnin ajaksi. Suojaa kaasupulloja kuumuudelta, kaatumiselta ja mekaanisilta vaurioilta. Pidä kaikki kaasulaitteiston osat (kaasupullo, letku, liittimet, säädin) hyvässä kunnossa.

Viilto voi aiheuttaa tulipalon tai räjähdyksen.

Plasmasuihkusta lentää ulospäin hehkuvia metallihiukkasia ja kipinöitä. Kuumat metallihiukkaset, kipinät, kuumennettu komponentti tai kuuma poltin voivat aiheuttaa tulipalon. Tästä syystä työskentelyalueen ympäristö on tarkistettava huolellisesti turvallisuuden takaamiseksi.

4.3. Työpisteen valmistelu leikkaamista varten

a) Kaikki palavat materiaalit on poistettava 12 metrin säteeltä polttimesta.
b) Jos tämä ei ole mahdollista, palavat materiaalit on peitettävä sopivalla pinnoitteella.
c) Leikkaaminen alueilla, joissa palavat materiaalit voivat syttyä, on kielletty.
d) Varo kipinöitä ja hehkuvia metallihiukkasia.
e) Huomaa, että kipinät tai kuumat metallilastut voivat kulkeutua halkeamien tai aukkojen läpi.
f) Kiinnitä erityistä huomiota valokaareen ja pidä sammutin lähelläsi.

g) Huomaa, että leikkaaminen lähellä kattoa, lattialla tai seinien vieressä voi aiheuttaa niiden toisella puolella palovaaran, joka ei ole näkyvissä.
h) Varmista aina riittävä ilmanvaihto.
i) Käytä laitetta -10–40 °C:n ympäristölämpötilassa, huoneessa, jossa on vähän kosteutta ja pölyä ja jossa ei ole suoraa auringonvaloa.
j) Jos leikkaaminen tapahtuu paikassa, jossa on voimakkaita ilmavirtauksia, käytä tuulensuojaa.
k) Asetu vakaaseen asentoon ennen leikkaamisen aloittamista.
I) Älä käytä plasmapoltinta jäätyneiden putkien lämmittämiseen.
m) Älä suorita plasmaleikkauksia syttyvien materiaalien/säiliöiden lähellä. Syttyvät materiaalit tai kaasusäiliöt on poistettava työskentelyalueelta tai tyhjennettävä perusteellisesti.
n) Älä käytä plasmaleikkuria, jos työtilan ilmassa on palavia hiukkasia tai räjähdysvaarallisten aineiden höyryjä.
o) Älä käytä plasmaleikkuria paineistettujen säiliöiden, paineputkien tai paineakkujen leikkaamiseen.
p) Plasmaleikkausasema on sijoitettava etäälle syttyvistä pinnoista.
q) Hankkiudu ennen plasmaleikkausta eroon syttyvistä tai räjähdysalttiista esineistä, kuten propaani-butaanisytyttimistä tai tulitikuista.
r) Noudata hitsaustyötä koskevia terveys- ja turvallisuusmääräyksiä ja varusta työalue sopivalla sammuttimella. Liekki ja virtapiiri ovat jännitteisiä niin kauan kuin sähkövirta on kytketty päälle. Myös tulopiiri ja laitteen sisäinen piiri ovat jännitteisiä niin kauan kuin sähkövirta on kytketty päälle.

Varoitus: leikkaaminen syttyviä aineita sisältävien säiliöiden tai tynnyrien läheisyydessä onetty.

Muista! Suojaa lapsia ja muita sivullisia, kun työskentelet laitteen kanssa.

4.4. HENKILÖNSUOJAIMET

Huomio! Kaaresta tuleva säteily voi vahingoittaa silmiä ja ihoa.

a) Käytä leikatessasi puhdasta, öljytöntä suojavaatetusta, joka on valmistettu syttymättömästä ja eristetystä materiaalista (nahka, paksu puuvilla) sekä nahkakäsineitä, korkeita saappaita ja suojahuppua.
b) Hankkiudu eroon kaikista syttyvistä tai räjähtävistä esineistä, kuten propaani-butaanisytyttimistä ja tulitikuista, ennen leikkaamista.
c) Käytä kasvonsuojainta (kypärää tai maskia) ja peitä silmäsi hitsaajan näkökykyä ja leikkausvirtaa vastaavalla sävyllä. Turvallisuusstandardit suosittelevat värisävyä nro 13 kaikille alle 300 A:n ampeeriluvuille. Pienempien suojasävyjen käyttäminen on mahdollista, jos työkappale peittää valokaaren.
d) Käytä aina hyväksyttyjä suojalaseja, joissa on sivusuoja kypärän tai muun vastaavan suojan alla.
e) Käytä asianmukaisia suojia ehkäistäksesi muiden henkilöiden altistumisen valokaaren häikäisylle tai roiskeille.
f) Käytä aina korvatulppia tai muita kuulosuojaimia liiallista melua vastaan sekä suojaamaan korviasi roiskeilta.
g) Sivullisia on varoitettava katsomasta valokaarta.
h) Leikkausprosessin valokaari tuottaa suuria määriä näkyvää ja näkymätöntä säteilyä (ultravioletti- ja infrapunasäteilyä), joka voi vahingoittaa silmiä ja ihoa.

4.5. SUOJAUTUMINEN SÄHKÖISKUJA VASTAAN

Huomio! Sähköisku voi olla hengenvaarallinen.

a) Kytke virtajohto lähimpään pistorasiaan ja reititä se käytännöllisellä ja turvallisella tavalla. Vältä kaapelin huolimatonta asettamista tuntemattomille alustoille, mikä voi johtaa sähköiskun tai tulipalon vaaraan.

b) Kosketus jännitteisiin osiin voi aiheuttaa sähköiskun tai vakavia palovammoja.

c) Valokaari ja työstettävä kohta varautuvat sähköisesti, kun virta kulkee.
d) Tulopiiri ja laitteen sisäiset piirit ovat myös jännitteisiä, kun virta on kytkettynä.
e) Älä koske jännitteisiin osiin.
f) Käytä kuivia, nukkavapaita ja eristettyjä käsineitä sekä suojavaatetusta.
g) Käytä työskentelyalustalla eristäviä mattoja tai muita eristäviä peitteitä, jotka ovat riittävän suuria estämään kehon ja työkappaleen tai lattian välisen kosketuksen.
h) Älä koske valokaareen.
i) Kytke virtalähde pois päältä ennen elektrodin käsittelyä, puhdistamista tai vaihtamista.
j) Varmista, että maadoituskaapeli on kytketty oikein ja että pistoke on asetettu maadoitettuun pistorasiaan kunnolla. Maadoituksen virheellinen kytkentä voi aiheuttaa vaaran hengelle tai terveydelle.
k) Tarkista virtajohdot säännöllisesti vaurioiden tai puutteellisen eristyksen varalta. Vaurioitunut kaapeli on vaihdettava. Huolimaton eristeen korjaus voi johtaa kuolemaan tai loukkaantumiseen.
I) Sammuta laite, kun sitä ei käytetä.
m) Kaapelia ei saa kietoa laitteen rungon ympärille.
n) Työkappaleen on oltava asianmukaisesti maadoitettu.
o) Laitteen kanssa saa käyttää vain hyvässä kunnossa olevia lisävarusteita.
p) Laitteen vaurioituneet osat on korjattava tai vaihdettava. Korkeissa paikoissa työskennellessä on käytettävä putoamissuojia ja turvavaljaita.
q) Kaikki varusteet ja turvavarusteet on säilytettävä yhdessä paikassa.
r) Pidä kahvan kärki kaukana vartalostasi, kun liipaisin on aktivoitu.
s) Kiinnitä maadoituskaapeli työkappaleeseen tai mahdollisimman lähelle sitä (esim. työpöytään).
t) Työkiinnittimen on oltava eristetty, jos sitä ei ole liitetty työkappaleeseen, jotta vältetään kosketus metalliin.
u) Tuote on suunniteltu sisäkäyttöön. Jos se on kuitenkin altistunut kosteudelle tai sateelle, on tarkistettava, ettei sen sisälle pääse vesipisaroita, sillä ne voivat aiheuttaa onnettomuuden.
v) Älä anna laitteen kastua.

Huomio! Kone voi olla edelleen jännitteinen, kun virtajohto on irrotettu.

w) Kun olet sammuttanut laitteen ja irrottanut jännitekaapelin, tarkista tulokondensaattorin jännite ja varmista, että jännitteen arvo on nolla, muutoin älä koske laitteen komponentteihin.

HUOMIO! Vaikka laite on suunniteltu turvalliseksi ja varustettu riittävillä varotoimenpiteillä ja vaikka käyttäjälle on asennettu lisäturvatoimintoja, laitteen käsittelyyn sisältyy silti pieni tapaturman tai loukkaantumisen vaara. Laitetta käytettäessä tulee noudattaa varovaisuutta ja tervettä järkeä.

4.6. Kaasut ja höyryt

Huomio! Kaasu voi olla terveydelle vaarallista tai johtaa kuolemaan!

a) Pidä aina etäisyyttä kaasun ulostuloon.
b) Kun leikkaat, kiinnitä huomiota ilmanvaihtoon ja vältä kaasujen hengittämistä.
c) Poista kemialliset aineet (rasvat, liuottimet ym.) työkappaleiden pinnalta, sillä ne palavat korkeassa lämpötilassa, jolloin niistä voi syntyä myrkyllisiä höyryjä.
d) Sinkittyjen osien leikkaaminen on sallittua vain tehokkaalla suodattimella varustetulla ilmanpoistojärjestelmällä ja puhtaan ilman syötöllä. Sinkkihöyryt ovat erittäin myrkyllisiä, ja myrkytyksen oireena on niin sanottu sinkkikuume.

5. Käyttöohjeet

5.1. Yleistä

a) Laitetta on käytettävä sen käyttötarkoituksen mukaisesti noudattaen terveys- ja turvallisuusmääräyksiä sekä arvokilven tiedoista (IP-taso, käyttöaste, syöttöjännite jne.) ilmeneviä rajoituksia.
b) Älä avaa laitteen koteloa, sillä se mitätöi takuun; myös alttiina olevien osien räjähtäminen voi aiheuttaa vammoja.
c) Valmistaja ei ole vastuussa laitteeseen tehtävistä teknisistä muutoksista tai näistä muutoksista johtuvista aineellisista vahingoista.
d) Jos laitteessa on toimintahäiriö, ota yhteys huoltokeskukseen.
e) Älä peitä laitteen ilmanvaihtoaukkoja – sijoita leikkuri vähintään 30 cm:n etäisyydelle ympäröivistä esineistä.
f) Hitsauslaitetta ei saa pitää käsivarren alla tai lähellä vartaloa.
g) Älä asenna laitetta tiloihin, joissa on aggressiivinen ympäristö, paljon pölyä, tai lähelle laitteita, joissa on voimakas sähkömagneettisen kentän säteily.
h) Pidä sormet, hiukset ja vaatteet poissa pyörivästä tuulettimesta.
i) Laitteen on oltava maadoitettu käytön aikana.
j) Kun ylikuumentumisen LED-merkkivalo syttyy laitteen käytön aikana, lopeta käyttö välittömästi ja odota, että laite jäähtyy.
k) Kun laitetta käytetään erityisen pitkään tai suurella virralla, katkaise virransyöttö vasta, kun laite on jäähtynyt.
I) Älä kytke laitetta pois päältä hitsauksen aikana!
m) Huolla laite säännöllisesti ja puhdista sen sisäpuoli pölystä.

5.2. Laitteen kytkeminen

5.2.1. Sähköliitäntä

a) Laitteen kytkentä sähköliitäntään tulee suorittaa vain pätevän ja asiantuntevan henkilön toimesta. Asiantuntevan henkilön on lisäksi tarkistettava, että maadoitus- ja sähköliitännät sekä suojajärjestelmät ovat turvallisuusmääräysten mukaisia ja toimivat asianmukaisesti.
b) Laite tulee sijoittaa lähelle työskentelypaikkaa.
c) Älä käytä laitteen kytkentään liian pitkiä kaapeleita.
d) Yksivaiheiset leikkurit on kytkettävä pistorasiaan, jossa on maadoitustappi.
e) 3-vaiheisella verkkovirralla toimivat leikkuukoneet toimitetaan ilman pistoketta, hanki sellainen pistoke itse ja anna pätevän henkilön suorittaa asennus:

VAROITUS! Takuun vaatimiseksi tai vaatimuksen tekemiseksi on esitettävä todiste pätevän sentajan suorittamasta asennuksesta sekä lisenssinumero.

Esimerkkejä ajojohtojen järjestelyistä (pistorasian edestä katsottuna):

- 3P + N+ :

Vaihejohdot L1, L2, L3 tulee kytkeä pistorasian liittimiin, jotka on merkitty L1, L2, L3.

Suojavaijeri tulee kytkeä maadoitusliittimeen, joka on merkitty PE. Nollajohdin N tulee kytkeä liittimeen, jossa on merkintä N.

• 3P + :

Vaihejohdot L1, L2, L3 tulee kytkeä pistorasian liittimiin, jotka on merkitty L1, L2, L3. Suojavaijeri tulee kytkeä maadoitusliittimeen, joka on merkitty PE.

HUOMIO! Laitetta saa käyttää vain, jos se on kytketty laitteistoon, jossa on toimiva sulake.

5.2.2. Kaasuliitäntä

a) Aseta kaasupullot tarpeeksi kauas hitsattavasta kohteesta ja varmista, etteivät ne voi kaatua.
b) Hitsauskoneen kaasuliitäntä on liitettävä kaasupulloon tai kaasusyöttöjärjestelmään sopivalla letkulla sekä kaasun virtausta kontrolloivalla säätimellä. Huomio! Verkkosäätimiä ei saa käyttää kaasupulloihin ja päinvastoin. Tällainen vaihtaminen voi johtaa alentimen vauriopitumiseen ja henkilövahinkoihin.
c) Kaasun taloudellinen käyttö pidentää hitsausaikaa.

6. Tuotteen yleiskatsaus

Etunäkymä

1 – Ohjauspaneeli.
2 – Maadoitusjohdon liitin.
3 – Polttimen ohjauskaapelin liitin.
4 – Valokaarisytytyksen liitin polttimessa.
5 – Polttimen ilmansyöttöliitin.
6 - taskulamppu.
7 - Maadoitusjohto.

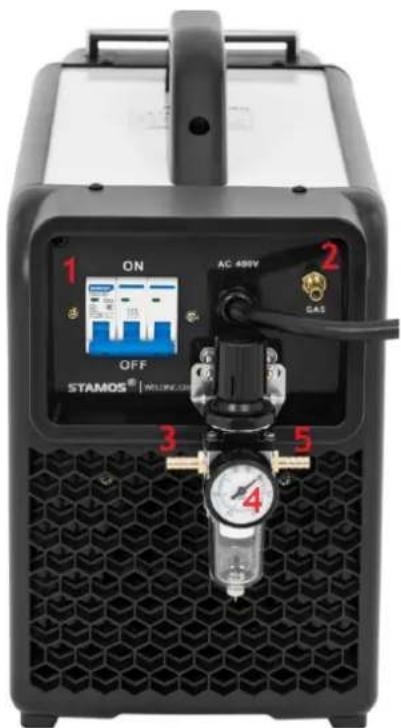

Takanäkymä:

1 - ON/OFF-kytkin.
2 – Kaasun sisääntulo (ilmakuivaimesta).
3 – Kaasun sisääntulo kuivaimeen (ilmakompressorista).
4 - Ilmankuivain.
5 – Ilmanpoistoaukko ilmankuivaimesta leikkuriin.

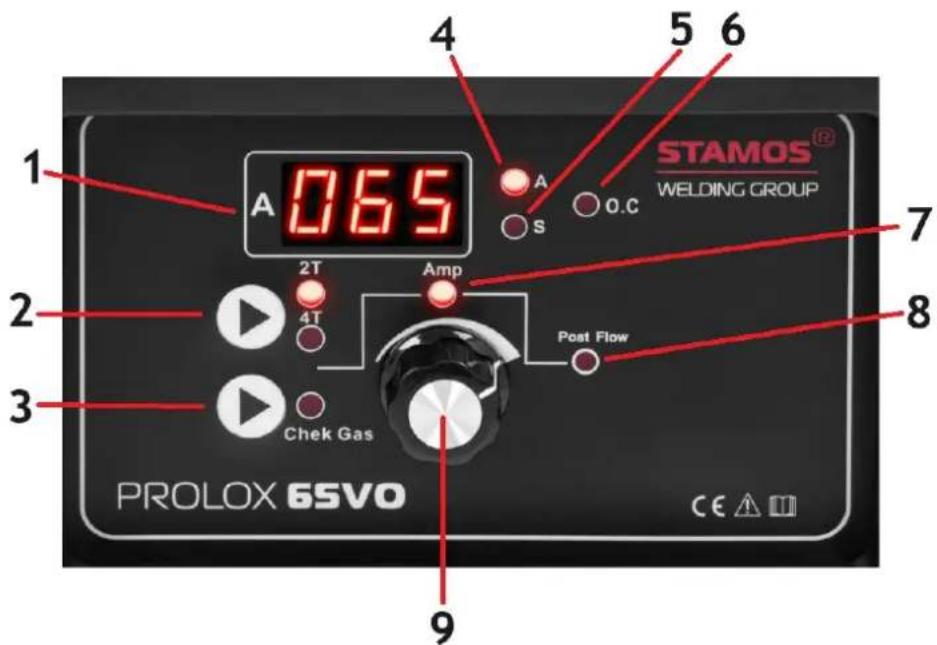

Ohjauspaneeli

1 – Nykyisen näytön leikkaus. 2 - 2T/4T-tilan kytkin. 3 – Ilmavirran tarkistuspainike. 4 – Katkaisuvirran diodi. 5 – Ilmanpoistovalo leikkauksen jälkeen. 6 – Ylikuormituksen ilmaisin *. 7 – Katkaisuvirran asetusdiodi. 8 – Valo ilmavirran säätämiseen leikkauksen jälkeen. 9 – Nuppi/painike leikkausvirran ja ilmanpoistoajan asettamiseen leikkauksen jälkeen. Aseta ilmanpoistoaika leikkauksen jälkeen painamalla nuppia. Nupin painaminen uudelleen palauttaa leikkausvirran asettamisen.

* Merkkivalo syttyy kahdessa seuraavassa tilanteessa:

a) Jos koneessa on toimintahäiriö eikä sitä voi käyttää.

b) Jos leikkuukone on ylittänyt normaalin ylikuormitusajan, se siirtyy turvatilaan ja sammuu. Tämä tarkoittaa, että kone siirtyy lepotilaan osana lämpötilan ja ylikuumenemisen säätöä. Tämän prosessin aikana etupaneelin varoitusvalo syttyy. Tässä tilanteessa virtapistoketta ei tarvitse irrottaa pistorasiasta. Tuuletin voi jatkaa toimintaansa laitteen jäähdyttämiseksi. Jos punainen valo ei syty, laite on jäähtynyt käyttölämpötilaan ja sitä voidaan käyttää uudelleen.

HUOMIO! Kaapeleiden liittäminen laitteeseen on tehtävä virtalähteen ollessa irti ja laitteen ollessa sammutettuna.

Plasmaleikkaustila

1) Varmista, että laitteen takana oleva ON/OFF-kytkin on OFF-asennossa. Yhdistä laite virtalähteeseen.
2) Varmista, että ilmanpaineen säätonuppi on asetettu minimiasentoon. Liitä paineilman syöttö ilmankuivaimeen ja sitten kuivausrummusta laitteeseen.

3) HUOMAUTUS: Varmista, että sähkönsyötön ja kaasunpainen parametrit ovat tämän asiakirjan teknisten tietojen taulukossa tai laitteen tyyppikilvessä esitettyjen arvojen mukaiset.
4) Kytke polttimen johdot ohjaus- ja virtakaasuliittimeen.
5) Kytke maadoitusjohto liittimeen ja huolehdi erityisesti siitä, että kiinnitin on tiukasti kiinni työkappaleessa.

8. Laitteen käyttö

8.1. Plasmaleikkauksen parametrien asettaminen

1) Käännä ON/OFF-virtakytkin ON-asentoon.
2) Säädä painetta suodatin-/alenninyksikön nupista (nosta nuppia, käännä sitä halutun paineen asettamiseksi ja työnnä nuppi sitten takaisin alkuasentoon).
3) Aseta sopiva leikkausvirta työkappaleen paksuuden ja materiaalin tyypin mukaan.
4) Aseta sopiva ilmanpoistoaika leikkauksen jälkeen.
5) Aseta 2T/4T-tilan kytkin oikeaan asentoon:
a. 2T – lyhyt leikkaus Leikkausprosessi käynnistetään painamalla polttimen liipaisinta. Liipaisimen vapauttaminen päättää leikkausprosessin.
b. 4T – jatkuva leikkaus Polttimen liipaisimen painaminen käynnistää leikkausprosessin. Liipaisimen vapauttaminen ei pysäytä leikkausprosessia. Leikkausprosessi lopetetaan painamalla liipaisimen painiketta ja vapauttamalla se uudelleen.
6) Paina plasmapolttimen liipaisinta, jolloin sinun pitäisi kuulla ilmavirran ääni.
7) Huomaa: Kun käytät plasmapoltinta, osoita polttimen ulostuloaukko aina turvalliseen suuntaan.
8) Voit nyt aloittaa materiaalin leikkaamisen.
9) Jos laite ylikuumenee, turvatoiminta laukeaa. Jos näin tapahtuu, laite voidaan käynnistää uudelleen vasta, kun se on jäähtynyt.
10) Sammuta kone aina, kun lopetat leikkaamisen.

9. Pakkauksen hävittäminen

Säilytä kaikki pakkausmateriaalit (pahvi, muovinauhat ja polystyreenivaahto) varmistaaksesi, että laite on suojattu kuljetuksen aikana, jos se on tarpeen lähettää huoltokeskukseen!

10. Kuljetus ja säilytys

Laite pitää suojata kuljetuksen aikana tärinältä ja kaatumiselta eikä sitä saa asettaa ylösalaisin. Laitetta pitää säilyttää tilassa, jossa on hyvä ilmanvaihto ja jonka ilma on kuiva, eikä siinä esiinny korroosiota aiheuttavia kaasuja.

11. Puhdistaminen ja huolto

a) Ennen jokaista puhdistusta ja myös silloin, kun laitetta ei käytetä, pistoke on irrotettava pistorasiasta ja laitteen on annettava jäähtyä kokonaan.
b) Käytä pintojen puhdistamiseen vain puhdistusaineita, jotka eivät sisällä syövyttäviä aineita.
c) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.
d) Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.
e) Ilmanvaihtoaukot pitää puhdistaa harjalla ja paineilmalla.
f) Kuivaa kaikki osat jokaisen puhdistuksen jälkeen perusteellisesti, ennen kuin otat laitteen uudelleen käyttöön.

g) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
h) Poista pöly säännöllisesti kuivalla ja puhtaalla paineilmalla.
i) Laitetta on suojattava vedeltä ja kosteudelta.
j) Älä aseta laitetta lämpimille alustoille.
k) Säilytä laitetta kuivassa ja puhtaassa paikassa.

12. Laitteen säännöllinen tarkastus

Säännöllinen huolto on välttämätöntä laitteen oikeanlaisen toiminnan varmistamiseksi.

VAROITUS: Sammuta laite ja irrota se virtalähteestä ennen minkäänlaisia huoltotoimenpiteitä.

Säännölliset tarkastukset

6 kuukauden välinen rutiinihuolto

- Korvaa lukukelvottomat selostetarrat- Tarkista kaikkien kytkimien toiminta- Tarkista, että tuuletin toimii kunnolla ja että ilma poistuu koneen takaosasta- Katso ettei laitteen käytön aikana esiinny liiallista tärinää, melua, hajua tai kaasuvuotoja- Tarkista, että polttimet tai maadoitusjohdot eivät ole palaneet läpi- Tarkista, että sähköliitännät eivät ole palaneet läpi- Tarkista, että syöttökaapeli ei ole vaurioitunut

- Puhdista laite kuivalla ja puhtaalla paineilmalla.- Tarkista tulo-/lähtöliuskan sähköliitännät kiristämällä löysät tai vaihtamalla ruosteiset ruuvit.
