MANUAL DE USUARIO PROLOX 65VO Stamos

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

1. Símbolos

Lea el manual de instrucciones.

Producto reciclable.

Cumple los requisitos de las normas de seguridad pertinentes.

Debe utilizarse ropa de protección para todo el cuerpo.

jadvertencia! Usar guantes de protección.

Debe utilizarse las gafas de seguridad.

Utilizar protección para los pies.

¡advertencia! ¡Tocar la superficie caliente puede provocar quemaduras!

jadvertencia! Riesgo de incendio o explosión.

jadvertencia! Vapores nocivos, peligro de intoxicación. Gases y vapores pueden ser peligrosos para la salud. Durante el proceso de soldadura se liberan gases y vapores de soldadura. La inhalación de estas sustancias puede ser peligroso para la salud.

Se debe usar una máscara de soldar con el filtros de oscurecimiento adecuado.

¡ADVERTENCIA! Radiación dañina del arco de soldadura

Queda prohibido tocar las piezas bajo tensión

¡ADVERTENCIA! Las ilustraciones de este manual de instrucciones son sólo de referencia y pueden diferir del producto real en algunos detalles.

2. Características técnicas

Descripción del parámetro	Valor del parámetro
Nombre del producto	Cortador de plasma
Modelo	PROLOX 45VO
Voltaje de entrada nominal [V] / frecuencia [Hz]	400/50
Corriente de corte [A]	15-65
Corriente de corte en ciclo de trabajo del 100% [A]	50
Corriente de corte en ciclo de trabajo del 60% [A]	65
Voltaje en ralentí [V]	275
Insulation class	F
Conformidad con la norma	EN IEC 60974-1
Dimensiones (ancho x profundidad x alto) [cm]	510 x 230 x 400
Peso [kg]	15,5

3. Descripción general

El manual está destinado a ayudar en un uso seguro y confiable. El producto ha sido desarrollado y fabricado siguiendo rigurosamente las prescripciones técnicas, utilizando la tecnología y los componentes más avanzados y manteniendo el máximo nivel de calidad.

ANTES DE COMENZAR A TRABAJAR LEA ATENTAMENTE ESTE MANUAL.

Para garantizar el funcionamiento prolongado y confiable del dispositivo, asegúrese de utilizarlo y mantenerlo adecuadamente siguiendo las pautas de este manual de instrucciones. Las características técnicas y los datos incluidos en este manual son actuales. El fabricante se reserva el derecho de realizar cambios para mejorar la calidad. Teniendo en cuenta el progreso técnico y la posibilidad de reducir el ruido, la unidad está diseñada y construida de tal manera que los riesgos derivados de las emisiones de ruido se reducen al nivel más bajo posible.

4. Seguridad de uso

¡ADVERTENCIA! Lea todas las advertencias e instrucciones de seguridad. El incumplimiento s advertencias e instrucciones puede provocar descarga eléctrica, incendio y/o lesiones graves muerte.

El término "dispositivo" o "producto" en las advertencias y la descripción de las instrucciones se refiere a:

Cortador de plasma

4.1. Observaciones generales

a) Cuide su propia seguridad y la de terceros leyendo y siguiendo las instrucciones contenidas en este manual.
b) Sólo personal cualificado podrá poner en marcha, operar, manipular y reparar el dispositivo.
c) El dispositivo no debe utilizarse para fines distintos de aquellos para los que está destinado.
d) Durante su funcionamiento, el dispositivo genera a su alrededor un campo electromagnético que puede provocar un mal funcionamiento de los implantes médicos, como marcapasos, etc.

e) Está prohibido apuntar el mango del soldador hacia usted mismo, otras personas o animales.
f) Requiere el servicio y el mantenimiento regulares.
g) Desconecte la unidad de la fuente de alimentación antes de cualquier ajuste, mantenimiento, reemplazo de boquilla, etc.
h) No utilice el producto sin la carcasa.
i) Deseche todos los residuos de soldadura de acuerdo con las regulaciones locales.

4.2. Directrices de seguridad contra incendios

La preparación del edificios y las habitaciones para la realización de los trabajos peligrosos es la siguiente:

a) limpieza de habitaciones o lugares donde se realicen los trabajos de todos los materiales combustibles e impurezas;
b) mover todos los objetos inflamables y no inflamables en embalajes inflamables a una distancia segura;
c) proteger los materiales que no se pueden retirar cubriéndolos, por ejemplo, con láminas metálicas, placas de yeso, etc., contra los efectos de las salpicaduras del corte por plasma;
d) comprobación si materiales u objetos propensos a la inflamación situados en zonas cercanas no requieren protección local;
e) sellar con materiales no inflamables los orificios pasantes de instalación, ventilación, etc., situados en las proximidades del lugar de trabajo;
f) proteger contra salpicaduras de plasma o daños mecánicos todos los cables eléctricos, de gas y de instalación con aislamiento inflamable, siempre que se encuentren dentro del rango de riesgo provocado por trabajos con riesgo de incendio;
g) comprobar que ese día no se hayan realizado pinturas ni otros trabajos que utilicen sustancias inflamables.

Las chispas pueden provocar un incendio

Las chispas de corte pueden provocar incendios, explosiones y quemaduras en la piel desprotegida. Utilice guantes de soldador y ropa protectora al cortar. En el lugar de trabajo se debe eliminar o asegurar todos los materiales y sustancias inflamables. No corte recipientes o tanques cerrados que hayan contenido líquidos inflamables. Dichos contenedores o tanques deben enjuagarse antes de cortarlos para eliminar los líquidos inflamables. No corte cerca de gases, vapores o líquidos inflamables. Equipo contra incendios (mantas ignífugas y extintores de polvo seco o de nieve carbónico) deben estar situados cerca del puesto de trabajo en un lugar claramente visible y fácilmente accesible.

La botella puede explotar

Debe utilizarse solo botellas de gas homologadas y reductor que funciona correctamente. La botella debe ser transportada, almacenada y colocada en posición vertical. Las botellas debe protegerse de fuentes de calor, caídas y daños mecánicos Se debe mantener en buen estado todos los elementos de la instalación de gas: botella, manguera, conectores, reductor.

Un corte puede provocar un incendio o una explosión.

El chorro de plasma arroja partículas metálicas incandescentes o chispas hacia el exterior. Las partículas metálicas calientes, las chispas, un componente calentado o un soplete caliente pueden provocar un incendio. Por este motivo, se debe revisar cuidadosamente el entorno del área de trabajo para garantizar la seguridad.

4.3. Preparación del lugar de trabajo para el corte

a) Todos los materiales combustibles deben retirarse dentro de un radio de 12 m del quemador.
b) Si esto no es posible, los materiales combustibles deberán cubrirse con un revestimiento adecuado.
c) Está prohibido cortar en zonas donde pueda producirse ignición de materiales inflamables.
d) Debe aplicarse las medidas de seguridad contra el haz de chispas y las partículas de metal incandescentes.
e) Se debe tener cuidado para que no puedan pasar chispas o astillas de metal caliente a través de grietas o aberturas.
f) Preste mucha atención a los arcos eléctricos y tenga un extintor a mano.
g) Tenga en cuenta que cortar cerca del techo, en el piso o entre compartimentos puede provocar un incendio en el otro lado que no es visible.
h) Siempre se debe asegurar una ventilación adecuada.
i) Utilice el aparato a una temperatura ambiente entre -10 y 40 °C, en una habitación con poca humedad y polvo, sin luz solar directa.
j) Si el corte se realiza en un lugar donde hay movimientos rápidos de aire, utilice un protector contra el viento.
k) Asuma una posición estable antes de cortar.
I) No utilice un soplete de plasma para calentar tuberías congeladas.
m) No corte con plasma cerca de materiales o tanques inflamables. Los materiales o depósitos inflamables deben ser retirados o vaciados completamente.
n) No realice cortes con plasma en una atmósfera que contenga partículas combustibles o vapores de sustancias explosivas.
o) El corte por plasma no debe utilizarse en tanques presurizados, tuberías presurizadas o acumuladores de presión.
p) La estación de corte por plasma debe ubicarse lejos de superficies inflamables.
q) Deshágase de objetos inflamables o explosivos, como encendedores de propano o butano, o fósforos, antes de realizar el corte con plasma.
r) Respete las normas de seguridad y salud para los trabajos de soldadura y equipe el área de trabajo con un extintor de incendios adecuado. La llama y el circuito de trabajo están activos mientras el suministro eléctrico esté encendido. El circuito de entrada y el circuito interno de la unidad también estarán activos mientras el suministro eléctrico esté encendido.

Precaución: está prohibido cortar en la proximidad de tanques o bidones con sustancias mables.

¡Recuerde! Proteja a los niños y a otras personas cuando trabajen con el dispositivo.

4.4. Equipos de protección individual

iadvertencia! Radiación del arco eléctrico puede dañar los ojos o la piel.

a) Al cortar, utilice ropa protectora limpia y sin aceite, hecha de un material no inflamable y no conductor (cuero, algodón grueso), guantes de cuero, botas altas y una capucha protectora.
b) Antes de cortar, deshágase de cualquier elemento inflamable o explosivo, como fósforos y encendedores de propano-butano.
c) Utilice protección facial (casco o escudo) y cubra los ojos con una pantalla que combine con la vista del soldador y la corriente de corte. Los estándares de seguridad sugieren un tinte No. 13 para cualquier amperaje inferior a 300 A. Se pueden usar tintes de blindaje inferiores si la pieza de trabajo cubre el arco.
d) Utilice siempre gafas de seguridad aprobadas con una protección lateral debajo del casco u otra protección.
e) Utilice protectores en el lugar de trabajo para proteger a los demás del resplandor o las salpicaduras.

f) Utilice siempre tapones para los oídos u otra protección auditiva contra el ruido excesivo y para evitar que entren salpicaduras en sus oídos.
g) Se debe advertir a las personas ajenas que no miren el arco eléctrico.
h) El arco eléctrico en el proceso de corte produce grandes cantidades de radiación visible e invisible (radiación ultravioleta e infrarroja), que puede dañar los ojos y la piel.

4.5. Protección contra descargas eléctricas

jadvertencia! La descarga eléctrica puede ser mortal.

a) Enchufe el cable de alimentación en la toma de corriente más cercana y guíelo de forma práctica y segura. Debe evitarse la distribución descuidada del cable en interior en un suelo desconocido, lo que puede provocar una descarga eléctrica o fuego.
b) El contacto con piezas cargadas eléctricamente puede provocar una descarga eléctrica o quemaduras graves.
c) El arco eléctrico y la zona de trabajo se cargan eléctricamente cuando fluye la corriente.
d) El circuito de entrada y el circuito interno de la unidad también están activos cuando la alimentación está encendida.
e) No toque los componentes activos.
f) Se debe llevar los guantes de protección secos, sin agujeros, aislados y la ropas de protección.
g) Utilice esteras aislantes u otros revestimientos aislantes en el suelo que sean lo suficientemente grandes como para evitar el contacto entre el cuerpo y el objeto o el suelo.
h) Queda prohibido tocar el arco eléctrico.
i) Apague la fuente de alimentación antes de manipular, limpiar o reemplazar el electrodo.
j) Asegúrese de que el cable de conexión a tierra esté conectado correctamente y que el enchufe esté correctamente insertado en el tomacorriente con conexión a tierra. La conexión incorrecta de una toma de tierra del equipo puede causar riesgos a la vida o a la salud.
k) Compruebe periódicamente los cables de alimentación en busca de daños o falta de aislamiento. El cable dañado debe reemplazarse. La reparación descuidada del aislamiento puede causar la muerte o lesiones.
I) Apague el dispositivo cuando no esté en uso.
m) El cable no debe enrollarse alrededor del cuerpo.
n) La pieza de trabajo debe estar correctamente conectada a tierra.
o) Sólo se podrán utilizar accesorios que se encuentren en buen estado.
p) Las piezas dañadas del dispositivo deben repararse o sustituirse. Durante los trabajos en altura debe utilizarse los cinturones de seguridad.
q) Todos los equipos y elementos de seguridad deben almacenarse en un solo lugar.
r) En el momento de la activación de gatillo, el extremo del soporte debe mantenerse lejos del cuerpo.
s) Conecte el cable de tierra a la pieza de trabajo o lo más cerca posible de ella (p. ej., al banco de trabajo).
t) La pinza de masa debe estar aislada si no está conectada a la pieza de trabajo, para evitar el contacto con el metal.
u) El producto está diseñado para uso en interiores. Sin embargo, si ha estado expuesto a la humedad o a la lluvia, se debe comprobar que no entren gotas de agua en su interior, lo que podría provocar un accidente.
v) No permita que la unidad se moje.

jadvertencia! Después de desconectar el cable de alimentación el equipo aún puede estar bajo tensión.

w) Después de apagar el equipo y desconectar el cable de alimentación debe comprobarse el voltaje en el condensador de salida y asegurarse de que el valor del voltaje es igual a cero, en caso contrario, no se puede tocar los elementos del equipo.

ATENCIÓN Aunque el aparato ha sido diseñado para ser seguro, con las medidas de seguridad adecuadas y a pesar del uso de elementos de seguridad adicionales para el usuario, todavía existe un ligero riesgo de accidente o lesiones al manipular el aparato. Es recomendable tener precaución y sentido común a la hora de utilizarlo.

4.6. Gases y humos

¡advertencia! ¡El gas puede ser peligroso para la salud o provocar la muerte!

a) Mantenga siempre una cierta distancia de la salida del gas.
b) Al cortar, preste atención al intercambio de aire, evitando la inhalación de gases.
c) Retire las sustancias químicas (grasas, disolventes) de la superficie de las piezas de trabajo, ya que arden a altas temperaturas y desprenden vapores venenosos.
d) Solo se permite cortar piezas galvanizadas con extracción eficiente con filtración y suministro de aire limpio. Los vapores de zinc son muy tóxicos y el síntoma de intoxicación es la llamada fiebre del zinc.

5. Instrucciones de uso

5.1. Observaciones generales

a) El dispositivo debe utilizarse de acuerdo con el uso previsto, respetando las normas de seguridad y salud y las restricciones resultantes de los datos de la placa de características (nivel IP, ciclo de trabajo, tensión de alimentación, etc.).
b) No abra la unidad ya que esto anulará la garantía; Además, la explosión de piezas expuestas puede provocar lesiones.
c) El fabricante no será responsable de los cambios técnicos del equipo ni de los daños materiales resultantes de la introducción de estos cambios.
d) Si el equipo no funciona correctamente, comuníquese con el centro de servicio.
e) No cubra las ranuras de ventilación del dispositivo; coloque el cortador a una distancia de 30 cm de los objetos circundantes.
f) El soldador no debe sostenerse debajo del brazo ni cerca del cuerpo.
g) No instale el equipo en habitaciones con ambiente agresivo, mucho polvo y cerca de dispositivos con alta emisión de campos electromagnéticos.
h) Mantenga los dedos, el cabello y la ropa alejados del ventilador giratorio.
i) El aparato debe estar conectado a tierra durante el funcionamiento.
j) Cuando el LED de sobrecarga térmica se ilumina durante el funcionamiento del aparato, detenga el funcionamiento inmediatamente y espere a que el aparato se enfríe.
k) Cuando el aparato se utilice durante un período prolongado o con alta corriente, apague la fuente de alimentación solo después de que el aparato se haya enfriado.
I) ¡No apague el dispositivo durante la soldadura!
m) Mantenga la unidad regularmente y limpie el interior de la unidad de polvo.

5.2. Conexión del equipo

a) El equipo debe ser conectado por una persona calificada. Además la persona con las cualificaciones necesarias debe comprobar si la conexión a tierra y la instalación eléctrica con el sistema de seguridad cumple con las normas de seguridad y funciona correctamente.
b) Coloque el equipo cerca del lugar de trabajo.
c) Para conectar la unidad, evite cables demasiado largos.
d) Las máquinas de corte monofásicas deben conectarse a un enchufe equipado con una clavija de conexión a tierra.

e) Las máquinas de corte alimentadas por red trifásica se entregan sin enchufe; dicho enchufe debe adquirirlo usted mismo y encargar la instalación a una persona cualificada:

ADVERTENCIA: Para reclamar una garantía o realizar un reclamo, es necesario presentar un bante de instalación realizado por un electricista calificado, junto con su número de licencia.

Ejemplos de disposición de los hilos de contacto (vista frontal de la base de enchufe):

- 3P+N+

Los cables de fase L1, L2, L3 deben conectarse a los conectores hembra marcados como L1, L2, L3.

El cable protector ⊥ debe conectarse al conector de puesta a tierra marcado como PE ⊥. El cable neutro N debe conectarse al conector marcado con N.

• 3P+

Los cables de fase L1, L2, L3 deben conectarse a los conectores hembra marcados como L1, L2, L3.

El cable protector ⊥ debe conectarse al conector de puesta a tierra marcado como PE ⊥.

¡ADVERTENCIA! El dispositivo sólo puede funcionar si está conectado a una instalación con un fusible funcional.

5.2.2. Conexión de gas

a) La botella con gas debe colocarse lejos del objeto soldado y proteger de caídas.
b) Conector de gas de la máquina de soldar debe conectarse con la botella o la instalación de gas usando una manguera correspondiente y un reductor con el regulador de flujo de gas. jadvertencia! No se permite utilizar los reductores de presión de instalación para las botellas, y viceversa. Tal reemplazo puede conducir a daños del reductor y lesiones corporales.
c) El uso económico del gas prolonga el tiempo de soldadura.

6. Descripción del producto

Vista frontal

1 - Panel de control.
2 – Conector del cable de tierra.
3 – Conector del cable de control de la antorcha.
4 – Conector de encendido del arco en la antorcha.
5 – Conector de suministro de aire para la antorcha.
6 – La antorcha.
7 - Cable de tierra.

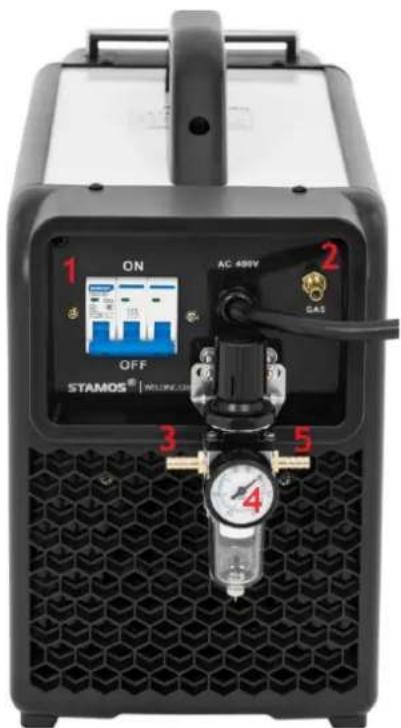

Corte transversal por plano de referencia Dimensiones en milímetros

1 - Interruptor ON/OFF.
2 - Entrada de gas (del secador de aire).
3 – Entrada de gas al secador (desde el compresor de aire).
4 - Secador de aire.
5 – Salida de aire del secador de aire a la cortadora.

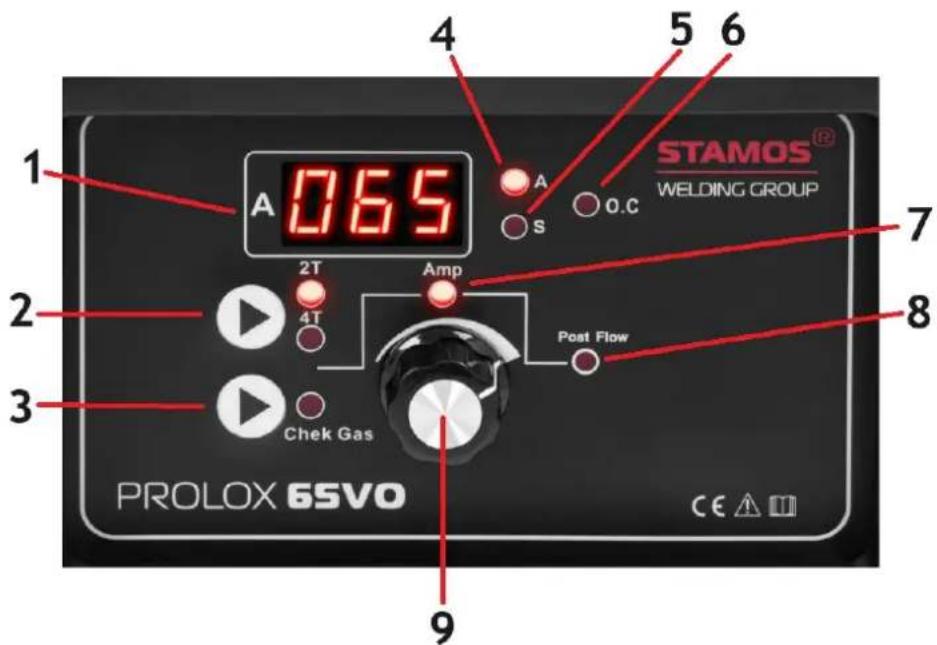

Panel de control

1 - Cortar la visualización actual. 2 - Conmutador de modo 2T/4T. 3 - Botón de verificación del flujo de aire. 4 - Diodo de corriente de corte. 5 - Luz de descarga de aire después del corte. 6 - Indicador de sobrecarga *. 7 - Diodo de ajuste de corriente de corte. 8 - Luz para configurar el flujo de aire después del corte. 9 - Perilla/botón para configurar la corriente de corte y el tiempo de descarga de aire después del corte. Para configurar el tiempo de descarga de aire después del corte, presione la perilla. Al presionar nuevamente la perilla se volverá a configurar la corriente de corte.

* El indicador se enciende en las dos situaciones siguientes:

a) Si la máquina presenta un mal funcionamiento y no se puede utilizar.

b) Si la máquina de corte ha superado el tiempo de sobrecarga estándar, entra en modo de seguridad y luego se apaga. Esto significa que la máquina, como parte de su control de temperatura y sobrecalentamiento, entra en modo de reposo. Durante este proceso, se enciende la luz de advertencia en el panel frontal. En esta situación, no es necesario desconectar el enchufe de la toma de corriente. El ventilador puede seguir funcionando para enfriar la unidad. Si la luz roja no se enciende, significa que el aparato se ha enfriado a la temperatura de funcionamiento y puede volver a utilizarse.

7. Conexión de los cables

¡ADVERTENCIA! La conexión de los cables al dispositivo debe realizarse con la fuente de alimentación desconectada y el dispositivo apagado.

Modo de corte por plasma

1) Asegúrese de que el interruptor de ENCENDIDO/APAGADO en la parte posterior de la unidad esté en la posición "APAGADO". Conecte el equipo a una toma de corriente.

2) Asegúrese de que la perilla de control de presión de aire esté al mínimo. Conecte el suministro de aire comprimido al secador de aire y luego del secador de aire al dispositivo.
3) NOTA: Asegúrese de que los parámetros del suministro eléctrico y la presión del gas, estén de acuerdo con los valores de la tabla de datos técnicos de este documento o de la placa del aparato.
4) Conecte los cables de la antorcha al conector de control y de gas actual.
5) Conecte el cable de tierra al conector teniendo especial cuidado de que la abrazadera esté firmemente sujeta a la pieza de trabajo.

8. Operación del dispositivo

8.1. Configuración de los parámetros de corte por plasma

1) Gire el interruptor de encendido/apagado a la posición ON.
2) Ajuste la presión utilizando la perilla de la unidad de filtro/reducción (levante la perilla, gírela para ajustar la presión deseada y luego empújela a la posición inicial).
3) Establezca la corriente de corte adecuada según el espesor y los requisitos del proceso de la pieza de trabajo.
4) Establezca el tiempo de descarga de aire adecuado después del corte.
5) Coloque el interruptor de modo 2T/4T en la posición adecuada:
a. 2T - atajo. El proceso de corte se inicia presionando el botón de la antorcha, soltando el botón finaliza el proceso de corte.
b. 4T- corte a largo plazo. Al presionar el botón de la antorcha se inicia el proceso de corte, soltar el botón no detiene el proceso de corte. Para finalizar el proceso de corte es necesario presionar y soltar nuevamente el botón de la antorcha.
6) Presione el gatillo de la antorcha de plasma, debería escuchar el ruido del aire que se escapa.
7) Nota: cuando encienda la antorcha de plasma, apunte siempre la salida de la antorcha hacia un lugar seguro.
8) Se puede empezar a cortar el material.
9) En caso de sobrecalentamiento, el dispositivo de seguridad se disparará. Sólo después de que el dispositivo se haya enfriado se podrá reiniciar.
10) Cuando haya terminado de cortar, apague siempre la máquina.

9. Eliminación del embalaje

Guarde todo el material de embalaje (cartón, tiras de plástico y espuma de poliestireno) para garantizar que la unidad esté protegida durante el envío, en caso de que sea necesario enviarla a un centro de servicio.

10. Transporte y almacenamiento

Durante el transporte, el equipo debe estar protegido contra las vibraciones y el vuelco y no debe colocarse boca abajo. El equipo debe almacenarse en un lugar bien ventilado, con aire seco y libre de gases corrosivos.

11. Limpieza y mantenimiento

a) • Desconectar el enchufe de la red y enfriar completamente el equipo antes de cada limpieza, y cuando el equipo no esté en uso.
b) Para la limpieza de superficies no deben utilizarse productos con propiedades corrosivas.
c) Está prohibido dirigir un chorro de agua a la herramienta o sumergirla en el agua.

d) Asegúrese de que el agua no penetre a través de los orificios de carcasa.
e) Los orificios de ventilación deben limpiarse con un cepillo y el aire comprimido.
f) Dejar secar completamente todas las piezas después de cada limpieza, antes de volver a usar el dispositivo.
g) Guardar el dispositivo en un lugar fresco y seco, protegido de la humedad y de la luz solar directa.
h) Elimine el polvo periódicamente con aire comprimido limpio y seco.
i) La máquina debe protegerse del agua y la humedad.
j) La máquina no debe colocarse sobre una superficie caliente.
k) Guarde la máquina en una habitación seca y limpia.

12. Inspección periódica del dispositivo.

Es necesario un mantenimiento periódico para que la unidad funcione correctamente.

PRECAUCIÓN: Apague la unidad y desconéctela de la fuente de alimentación antes de realizar el mantenimiento.

Inspecciones periódicas

Mantenimiento rutinario de 6 meses

- Reemplazar etiquetas ilegibles- Comprobar el funcionamiento de todos los interruptores.- Comprobar que el ventilador funciona correctamente y que sale aire por la parte trasera de la máquina.- Esté atento a vibraciones excesivas, ruidos, olores y fugas de gas durante el funcionamiento.- Comprobar que el quemador o los cables de tierra no estén quemados.- Comprobar que las conexiones eléctricas no estén quemadas.- Comprobar que el cable de alimentación no esté dañado.

- Soplar el aparato con aire limpio y seco a presión.- Revisar las conexiones eléctricas de la regleta de entrada/salida para apretar tornillos flojos o sustituir tornillos oxidados.

1 – Chave liga/desliga.
2 – Entrada de gás (do secador de ar).
3 – Entrada de gás no secador (do compressor de ar).
4 - Secador de ar.
5 – Saída de ar do secador de ar para a cortadora.

Painel de controlo
