Type de produit	Station de soudage et dessoudage
Marque	Stamos
Modèle	PROLOX 65VO
Dimensions (L x l x h)	210 x 150 x 100 mm
Poids	2.5 kg
Alimentation	230 V, 50 Hz
Puissance	65 W
Plage de température	150 °C - 450 °C
Stabilité de température	±2 °C
Affichage	Écran LED numérique
Fonctions principales	Soudage, dessoudage, réglage de température, veille automatique
Sécurité	Mise à la terre, fusible de protection, support isolé
Entretien et nettoyage	Nettoyer régulièrement la panne avec une éponge humide
Pièces détachées disponibles	Pannes de rechange, résistance chauffante, pompe à vide
Réparabilité	Réparable par un professionnel agréé

FOIRE AUX QUESTIONS - PROLOX 65VO Stamos

Quelle est la puissance de la station Stamos PROLOX 65VO ?

La station a une puissance de 65 W, suffisante pour la plupart des travaux de soudage et dessoudage.

Comment régler la température sur le PROLOX 65VO ?

Utilisez les boutons +/- sur le panneau avant pour régler la température entre 150 °C et 450 °C. L'écran LED affiche la valeur en temps réel.

Le PROLOX 65VO peut-il être utilisé pour le dessoudage ?

Oui, il est équipé d'une pompe à vide intégrée pour le dessoudage. Utilisez la panne adaptée et activez la fonction via le bouton prévu.

Comment entretenir la panne de soudage ?

Nettoyez régulièrement la panne avec une éponge humide pour enlever les résidus. Évitez de gratter la panne et remplacez-la si elle est usée.

La station dispose-t-elle d'une fonction de veille automatique ?

Oui, après une période d'inactivité, la station passe en mode veille pour économiser l'énergie et prolonger la durée de vie de la panne.

Quelles sont les précautions de sécurité à prendre ?

Utilisez la station sur une surface stable, ne laissez pas la panne sans surveillance, et assurez-vous que la mise à la terre est correcte. Portez des lunettes de protection.

Que faire si la température ne monte pas ?

Vérifiez que la panne est bien fixée et que la résistance chauffante n'est pas endommagée. Si le problème persiste, contactez un service agréé.

Où trouver des pièces de rechange pour le PROLOX 65VO ?

Les pièces comme les pannes, résistances et pompes sont disponibles chez les revendeurs agréés Stamos ou sur le site du fabricant.

Le PROLOX 65VO est-il adapté aux débutants ?

Oui, grâce à son affichage numérique et ses réglages simples, il convient aussi bien aux professionnels qu'aux amateurs.

Quelle est la garantie de cette station ?

La station Stamos PROLOX 65VO est garantie 2 ans contre tout défaut de fabrication. Conservez le ticket de caisse.

MODE D'EMPLOI PROLOX 65VO Stamos

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

1. Symboles

Veuillez lire attentivement ces instructions d'emploi.

Produit recyclable.

Ce produit répond aux exigences des normes de sécurité applicables.

Portez des vêtements de protection qui couvrent tout le corps.

Attention ! Porter des gants de protection.

Portez des lunettes de protection.

Portez une protection des pieds

Attention ! La surface chaude peut provoquer des brûlures !

Attention ! Risque d'incendie ou d'explosion.

Attention ! Vapeurs nocives, risque d'empoisonnement. Les vapeurs et les gaz peuvent être dangereux pour la santé. Les gaz et vapeurs de soudage qui s'échappent pendant le processus de soudage. L'inhalation de ces substances peut être dangereuse pour la santé.

Portez un masque de soudage avec un degré d'obscurité approprié.

ATTENTION ! Rayonnement nocif de l'arc de soudage

Ne touchez pas les pièces sous tension

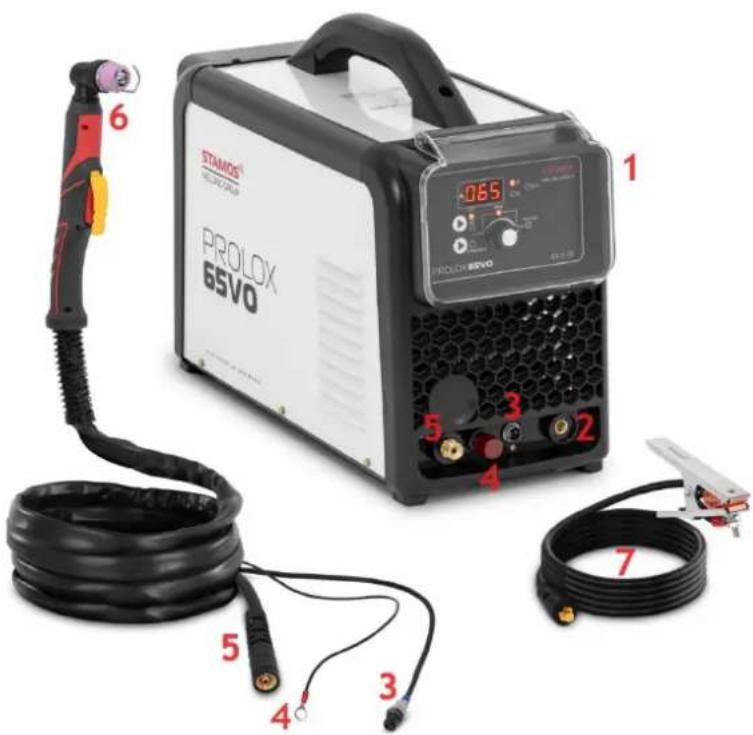

ATTENTION ! Les illustrations de ce manuel d'instructions sont fournies à titre de référence uniquement et peuvent différer du produit réel dans certains détails.

2. Caractéristiques techniques

Description du paramètre Valeur du paramètre
Nom de produit	Coupeur de plasma
Modèle	PROLOX45VO
Tension nominale d'entrée [V] / fréquence [Hz] 400/50
Courant de coupe [A]	15-65
Courant de coupe pour un cycle de service de 100 % [A]	50
Courant de coupe dans un rapport cyclique de 60 % [A]	65
Tension à vide [V]	275
Insulation class F
Conformité à la norme	EN CEI 60974-1
Dimensions (largeur x profondeur x hauteur) [cm]	510 x 230 x 400
Poids [kg]	15,5

3. Description générale

Le manuel est destiné à aider à une utilisation sûre et fiable. Le produit est conçu et fabriqué dans un respect strict des spécifications techniques, avec les technologies et les composants les plus récents et conformément aux normes de qualité les plus élevées.

VEUILLEZ LIRE ATTENTIVEMENT LE PRÉSENT MODE D'EMPLOI AVANT DE COMMENCER À UTILISER LE PRODUIT.

Pour garantir le fonctionnement long et fiable de l'appareil, assurez-vous de l'utiliser et de l'entretenir correctement en suivant les directives de ce manuel d'instructions. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d'apporter des modifications pour améliorer la qualité. Compte tenu du progrès technique et de la possibilité de réduire le bruit, l'unité est conçue et construite de telle manière que les risques résultant des émissions sonores soient réduits au niveau le plus bas possible.

4. Sécurité de l'exploitation

!ATTENTION ! Lire tous les avertissements et instructions de sécurité. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire la mort.

Le terme « appareil » ou « produit » dans les avertissements et la description des instructions fait référence :

Coupeur de plasma

4.1. Remarques générales

a) Prenez soin de votre propre sécurité et de celle des tiers en lisant et en suivant les directives contenues dans ce manuel.
b) Seules des personnes qualifiées peuvent être autorisées à mettre en service, utiliser, manipuler et réparer l'appareil.

c) L'appareil ne doit pas être utilisé à des fins autres que celles pour lesquelles il est destiné.
d) Pendant le fonctionnement, l'appareil génère un champ électromagnétique autour de lui, ce qui peut provoquer un dysfonctionnement des implants médicaux, par exemple des stimulateurs cardiaques, etc.
e) Il est interdit de pointer la poignée de soudage vers soi, vers d'autres personnes et vers des animaux.
f) Veiller aux services d'entretien et de maintenance réguliers.
g) Débranchez l'appareil de l'alimentation électrique avant tout réglage, entretien, remplacement de buse, etc.
h) Ne jamais utiliser quand l'enveloppe est retirée.
i) Éliminez tous les déchets de soudage conformément aux réglementations locales.

4.2. Recommandations de sécurité pendant les travaux par points chauds

La préparation du bâtiment et des locaux pour les travaux par points chauds consiste à :

a) retirer tous les matériaux et déchets combustibles de la zone de travail ;
b) déplacer tous les objets inflammables et non inflammables dans des emballages inflammables à une distance sécuritaire ;
c) protéger les matériaux qui ne peuvent pas être enlevés en les recouvrant, par exemple, de tôles, de plaques de plâtre, etc. contre les effets des projections de coupage plasma ;
d) s'assurer que les matériaux combustibles dans les pièces adjacentes ne nécessitent pas de protection supplémentaire ;
e) boucher avec des matériaux ininflammables tous les trous traversants d'installation, de ventilation, etc., situés à proximité du lieu de travail ;
f) protéger contre les projections de coupage au plasma ou les dommages mécaniques tous les câbles électriques, de gaz et d'installation dotés d'une isolation inflammable, à condition qu'ils se trouvent dans la plage de risque provoquée par des travaux à risque d'incendie ;
g) vérifier si des travaux de peinture ou d'autres travaux utilisant des substances inflammables n'ont pas été effectués ce jour-là.

Les étincelles peuvent provoquer un incendie

Les étincelles coupantes peuvent provoquer des incendies, des explosions et des brûlures sur la peau non protégée. Portez des gants de soudage et des vêtements de protection lors de la coupe. Retirez tous les matériaux et substances inflammables de la zone de travail ou protégez-les correctement. Ne coupez pas les récipients ou réservoirs fermés ayant contenu des liquides inflammables. Ces conteneurs ou réservoirs doivent être rincés avant la découpe pour éliminer les liquides inflammables. Ne coupez pas à proximité de gaz, vapeurs ou liquides inflammables. Les matériels de lutte contre l'incendie (couvertures antifeu, extincteurs à poudre ou à neige) doivent être situés à proximité du lieu de travail, dans un endroit visible et facilement accessible.

La bouteille peut exploser

Utilisez des bouteilles de gaz certifiées et un réducteur qui fonctionne correctement. La bouteille doit être transportée, stockée et placée en position verticale. Protégez les bouteilles de la chaleur, des chocs et des dommages mécaniques. Maintenez tous les composants de l'installation de gaz (bouteille, tuyau, raccords, réducteur) en bon état.

Une coupure peut provoquer un incendie ou une explosion.

Le jet de plasma projette des particules métalliques incandescentes ou des étincelles vers l'extérieur. Des particules de métal brûlantes, des étincelles, un composant chauffé ou une torche chaude peuvent

provoquer un incendie. Pour cette raison, la sécurité des abords de la zone de travail doit être soigneusement vérifiée.

4.3. Préparation du lieu de travail pour la découpe

a) Tous les matériaux combustibles doivent être retirés dans un rayon de 12 m du brûleur.
b) Si cela n'est pas possible, les matériaux combustibles doivent être recouverts d'un revêtement approprié.
c) Il est interdit de couper dans des zones où l'inflammation de matériaux inflammables peut se produire.
d) Utilisez une protection contre les étincelles et les projections métalliques incandescentes.
e) Il faut veiller à ce que des étincelles ou des éclats de métal chaud puissent passer à travers les fissures ou les ouvertures.
f) Faites très attention aux arcs électriques et ayez un extincteur à portée de main.
g) Sachez que couper près du plafond, au sol ou entre les compartiments peut provoquer un incendie de flamme de l'autre côté qui n'est pas visible.
h) Veillez toujours à ce que le lieu de travail soit bien ventilé.
i) Utilisez l'appareil à une température ambiante comprise entre -10 et 40 °C, dans une pièce peu humide et poussiéreuse, sans soleil direct.
j) Si la coupe a lieu dans un endroit où il y a des mouvements d'air rapides, utilisez un pare-vent.
k) Adoptez une position stable avant de couper.
I) N'utilisez pas de torche à plasma pour réchauffer des tuyaux gelés.
m) Ne faites pas de découpe au plasma à proximité de matériaux/réservoirs inflammables. Les matériaux ou réservoirs inflammables doivent être retirés ou vidés à fond.
n) Ne faites pas de découpe au plasma dans une atmosphère contenant des particules combustibles ou des vapeurs de substances explosives.
o) Le coupage au plasma ne doit pas être utilisé sur des réservoirs sous pression, des canalisations sous pression ou des accumulateurs de pression.
p) La station de découpe plasma doit être positionnée à l'écart des surfaces inflammables.
q) Débarrassez-vous des objets inflammables ou explosifs tels que les briquets au propane butane ou les allumettes avant le coupage au plasma.
r) Respectez les règles d'hygiène et de sécurité pour les travaux de soudage et équipez la zone de travail d'un extincteur approprié. La flamme et le circuit de travail restent sous tension tant que l'alimentation électrique est activée. Le circuit d'entrée et le circuit interne de l'unité sont également sous tension tant que l'alimentation électrique est activée.

Attention : la découpe à proximité de réservoirs ou de fûts contenant des substances

inflammables est interdite.

Important ! Protégez les enfants et les autres personnes présentes lorsque vous travaillez avec l'appareil.

4.4. Équipements de protection individuelle

Attention ! Le rayonnement de l'arc électrique peut endommager les yeux ou la peau.

a) Lors de la coupe, portez des vêtements de protection propres et sans huile, fabriqués dans un matériau non inflammable et non conducteur (cuir, coton épais), des gants en cuir, des bottes hautes et une cagoule de protection.
b) Avant de couper, débarrassez-vous de tous les objets inflammables ou explosifs tels que les briquets au propane-butane et les allumettes.
c) Utiliser une protection du visage (casque ou écran) et couvrir les yeux avec une teinte adaptée à la vue du soudeur et au courant de coupe. Les normes de sécurité suggèrent une teinte n° 13 pour tout ampérage inférieur à 300 A. Des teintes de blindage inférieures peuvent être utilisées si l'arc est couvert par la pièce.

d) Utilisez toujours des lunettes de sécurité homologuées avec une protection latérale sous le casque ou une autre protection.
e) Utilisez des écrans de protection sur le lieu de travail pour protéger les autres de l'éblouissement ou des éclaboussures.
f) Portez toujours des bouchons d'oreilles ou une autre protection auditive contre le bruit excessif et pour éviter que des éclaboussures ne pénètrent dans vos oreilles.
g) Avertir les tiers de ne pas regarder l'arc électrique.
h) L'arc électrique lors du processus de découpe produit de grandes quantités de rayonnement visible et invisible (rayonnement ultraviolet et infrarouge), qui peuvent endommager les yeux et la peau.

4.5. Protection contre les chocs électriques

Attention ! Un choc électrique peut entraîner la mort !

a) Branchez le cordon d'alimentation dans la prise la plus proche et acheminez-le de manière pratique et sûre. Ne posez pas le câble sur une surface inconnue, car cela peut entraîner un choc électrique ou un incendie.
b) Le contact avec des pièces chargées électriquement peut provoquer un choc électrique ou de graves brûlures.
c) L'arc électrique et la zone de travail sont chargés électriquement lorsque le courant circule.
d) Le circuit d'entrée et le circuit interne de l'unité sont également sous tension lorsque l'alimentation est sous tension.
e) Ne touchez pas les composants sous tension.
f) Portez des vêtements de protection et des gants secs et isolés sans trous.
g) Utilisez des tapis isolants ou d'autres revêtements isolants sur le sol suffisamment grands pour éviter tout contact entre le corps et l'objet ou le sol.
h) Ne touchez pas l'arc électrique.
i) Coupez l'alimentation électrique avant de manipuler, de nettoyer ou de remplacer l'électrode.
j) Assurez-vous que le câble de mise à la terre est correctement connecté et que la fiche est correctement insérée dans la prise de terre. Une mise à la terre incorrecte de l'appareil peut entraîner un danger pour la vie ou la santé.
k) Vérifiez régulièrement que les câbles d'alimentation ne sont pas endommagés ou qu'ils ne présentent pas de manque d'isolation. Remplacez les câbles endommagés. Une réparation incorrecte de l'isolation peut entraîner la mort ou des risques pour la santé.
I) Éteignez l'appareil lorsqu'il n'est pas utilisé.
m) Le câble ne doit pas être enroulé autour du corps.
n) La pièce doit être correctement mise à la terre.
o) Seuls les accessoires en bon état peuvent être utilisés.
p) Les pièces endommagées de l'appareil doivent être réparées ou remplacées. Lors des travaux en hauteur, utilisez des dispositifs de sécurité appropriés.
q) Tous les équipements et éléments de sécurité doivent être stockés au même endroit.
r) Lors de l'activation, gardez l'embout loin du corps.
s) Fixez le câble de terre à la pièce ou aussi près que possible de celle-ci (par exemple à l'établi).
t) La pince de travail doit être isolée si elle n'est pas connectée à la pièce, pour éviter tout contact avec le métal.
u) Le produit est conçu pour une utilisation en intérieur. Toutefois, s'il a été exposé à l'humidité ou à la pluie, il faut vérifier qu'aucune goutte d'eau ne pénètre à l'intérieur, ce qui pourrait provoquer un accident.
v) Ne laissez pas l'appareil se mouiller.

Attention ! L'appareil peut rester sous tension après la déconnexion du câble d'alimentation.

w) Après avoir éteint l'appareil et débranché le câble d'alimentation, vérifiez la tension sur le condensateur d'entrée et assurez-vous qu'elle est égale à zéro. Sinon, ne touchez pas les composants de l'appareil.

ATTENTION Bien que l'appareil ait été conçu pour être sûr, avec des protections adéquates, et malgré l'utilisation de dispositifs de sécurité supplémentaires pour l'utilisateur, il existe toujours un léger risque d'accident ou de blessure lors de la manipulation de l'appareil. Il est conseillé de faire preuve de prudence et de bon sens lors de son utilisation.

4.6. Gaz et fumées

Attention ! Le gaz peut être dangereux pour la santé ou provoquer la mort !

a) Restez toujours à l'écart de la sortie de gaz.
b) Lors de la coupe, faites attention à l'échange d'air en évitant l'inhalation de gaz.
c) Éliminer les substances chimiques (graisses, solvants) de la surface des pièces car elles brûlent à haute température, dégageant des fumées toxiques.
d) La découpe de pièces galvanisées n'est autorisée qu'avec une extraction efficace avec filtration et un apport d'air propre. Les vapeurs de zinc sont très toxiques et le symptôme d'empoisonnement est ce qu'on appelle la fièvre du zinc.

5. Mode d'emploi

5.1. Remarques générales

a) L'appareil doit être utilisé conformément à sa destination, dans le respect des prescriptions de sécurité et de santé et des restrictions résultant des données figurant sur la plaque signalétique (niveau IP, cycle de service, tension d'alimentation, etc.).
b) N'ouvrez pas l'appareil car cela annulerait la garantie ; de plus, l'explosion des pièces exposées peut provoquer des blessures.
c) Le fabricant ne peut être tenu responsable des modifications techniques de l'équipement ni des dommages matériels résultant de l'introduction de ces modifications.
d) En cas de dysfonctionnement de l'équipement, contactez le centre de service.
e) Ne pas couvrir les fentes d'aération de l'appareil - placer le cutter à une distance de 30 cm des objets environnants.
f) Le soudeur ne doit pas être tenu sous le bras ou près du corps.
g) N'installez pas l'équipement dans des pièces à environnement agressif, à forte teneur en poussière et à proximité d'appareils à forte émission de champ électromagnétique.
h) Gardez les doigts, les cheveux et les vêtements éloignés du ventilateur en rotation.
i) L'appareil doit être mis à la terre pendant son fonctionnement.
j) Lorsque le voyant de surcharge thermique s'allume pendant le fonctionnement de l'appareil, arrêtez immédiatement le fonctionnement et attendez que l'appareil refroidisse.
k) Si l'appareil est utilisé pendant une longue période ou avec un courant élevé, ne coupez l'alimentation électrique qu'une fois l'appareil refroidi.
I) N'éteignez pas l'appareil pendant le soudage !
m) Entretenez régulièrement l'appareil et nettoyez l'intérieur de l'appareil de la poussière.

5.2. Connexion de l'appareil

5.2.1. Connexion électrique

a) Le raccordement de l'équipement doit être effectué par une personne qualifiée. En outre, une personne dûment qualifiée doit vérifier que la mise à la terre et l'installation électrique, y compris le système de protection, sont conformes aux règles de sécurité et fonctionnent correctement.
b) Positionner l'équipement à proximité du lieu de travail.
c) Pour connecter l'appareil, évitez les câbles trop longs.

d) Les machines de découpe monophasées doivent être connectées à une prise équipée d'une broche de mise à la terre.

e) Les machines de découpe alimentées par le réseau triphasé sont livrées sans prise, vous devez vous procurer une telle prise par vos propres moyens et faire effectuer l'installation par une personne qualifiée :

AVERTISSEMENT : Afin de bénéficier d'une garantie ou de faire une réclamation, il est ire de fournir une preuve d'installation par un électricien qualifié, accompagnée de son de licence.

Exemples de disposition des fils de contact (vue de face de la prise) :

- 3P + N +

Les fils de phase L1, L2, L3 doivent être connectés aux connecteurs femelles marqués L1, L2, L3.

Le fil de protection ⊥ doit être connecté au connecteur de mise à la terre marqué comme PE ⊥

Le fil neutre N doit être connecté au connecteur marqué N.

- 3P+ :

Les fils de phase L1, L2, L3 doivent être connectés aux connecteurs femelles marqués L1, L2, L3.

Le fil de protection ⏚ doit être connecté au connecteur de mise à la terre marqué comme PE ⏚

ATTENTION ! L'appareil ne peut être utilisé que s'il est raccordé à une installation dotée d'un fusible fonctionnel.

5.2.2. Connexion au gaz

a) Les bouteilles de gaz doivent être placées loin de la pièce à souder et doivent être protégées contre le renversement.
b) Le raccord de gaz de l'appareil doit être connecté à la bouteille à l'aide d'un tuyau approprié et un réducteur avec réglage de débit. Attention ! Il est interdit d'utiliser des réducteurs d'installation pour les bouteilles et vice versa. Cela peut entraîner des dommages au réducteur et des blessures corporelles.
c) L'utilisation économique du gaz prolonge le temps de soudage.

6. Présentation du produit

Vue de face

1 – Panneau de commande.
2 - Connecteur du fil de terre.
3 – Connecteur du câble de commande de la torche.
4 – Connecteur d'allumage d'arc sur la torche.
5 – Connecteur d'alimentation en air de la torche.
6 - Le flambeau.
7 - Fil de terre.

Vue arrière

1 - Interrupteur marche/arrêt.
2 – Entrée de gaz (du sécheur d'air).
3 – Entrée de gaz vers le sèche-linge (du compresseur d'air).
4 – Sécheur d'air.
5 – Sortie d'air du sécheur d'air vers le cutter.

Panneau de commande

1 – Affichage du courant de coupe. Commutateur de mode 2-2T /4T. 3 – Bouton de vérification du débit d'air. 4 – Diode de courant de coupe. 5 – Voyant de décharge d'air après découpe. 6 – Indicateur de surcharge *. 7 – Diode de réglage du courant de coupe. 8 – Lumière de réglage du débit d'air après découpe. 9 – Bouton/bouton pour régler le courant de coupe et le temps d'évacuation de l'air après la coupe. Pour régler le temps d'évacuation de l'air après la coupe,

appuyez sur le bouton. En appuyant à nouveau sur le bouton, vous reviendrez au réglage du courant de coupe.

* Le témoin s'allume dans les deux situations suivantes :

a) Si la machine présente un dysfonctionnement et ne peut pas être utilisée.

b) Si la machine de découpe a dépassé le temps de surcharge standard, elle passe en mode sécurité puis s'éteint. Cela signifie que la machine, dans le cadre de son contrôle de température et de surchauffe, passe en mode repos. Pendant ce processus, le voyant d'avertissement sur le panneau avant s'allume. Dans cette situation, il n'est pas nécessaire de retirer la fiche d'alimentation de la prise. Le ventilateur peut continuer à fonctionner pour refroidir l'appareil. Si le voyant rouge ne s'allume pas, cela signifie que l'appareil a refroidi à la température de fonctionnement et peut être à nouveau utilisé.

7. Connecter les fils

ATTENTION ! La connexion des câbles à l'appareil doit être effectuée avec l'alimentation électrique débranchée et l'appareil éteint.

Mode de découpe plasma

1) Assurez-vous que l'interrupteur ON/OFF à l'arrière de l'appareil est en position « OFF ». Branchez l'appareil sur une prise courant.
2) Assurez-vous que le bouton de contrôle de la pression d'air est réglé au minimum. Raccordez l'alimentation en air comprimé au sécheur d'air, puis du sécheur d'air à l'appareil.
3) REMARQUE : Assurez-vous que les paramètres d'alimentation électrique et la pression du gaz sont conformes aux valeurs indiquées dans le tableau des données techniques de ce document ou sur la plaque signalétique de l'appareil.
4) Connectez les fils de la torche au connecteur de commande et de courant-gaz.
5) Connectez le fil de terre au connecteur en prenant particulièrement soin que la pince soit fermement fixée à la pièce à usiner.

8. Fonctionnement de l'appareil

8.1. Définition des paramètres de coupage plasma

1) Mettez l'interrupteur marche/arrêt sur la position ON.
2) Régler la pression à l'aide de la molette du groupe filtre/réducteur (soulever la manette, la tourner pour régler la pression souhaitée, puis pousser la manette en position initiale).
3) Réglez le courant de coupe approprié en fonction de l'épaisseur et des exigences de processus de la pièce.
4) Réglez le temps d'évacuation de l'air approprié après la coupe.
5) Régler le commutateur de mode 2T/4T en position convenable :

a. 2T - coupe courte. Le processus de découpe démarre en appuyant sur le bouton de la torche, le relâchement du bouton met fin au processus de découpe.

b. 4T- coupe à long terme. Appuyer sur le bouton de la torche démarre le processus de découpe, relâcher le bouton n'arrête pas le processus de découpe. Pour terminer le processus de découpe, il est nécessaire d'appuyer à nouveau sur le bouton de la torche et de le relâcher.

6) Appuyez sur la gâchette de la torche plasma, vous devriez entendre le bruit de l'air qui s'échappe.
7) Remarque : lors du tir avec la torche à plasma, dirigez toujours la sortie de la torche vers un endroit sûr.
8) Le processus de coupe peut être entamé.
9) En cas de surchauffe, le dispositif de sécurité se déclenchera. Ce n'est qu'une fois l'appareil refroidi qu'il peut être redémarré.
10) Lorsque vous avez fini de couper, éteignez toujours la machine.

9. Élimination de l'emballage

Veuillez conserver tous les matériaux d'emballage (carton, bandes de plastique et mousse de polystyrène) pour garantir que l'appareil soit protégé pendant le transport, s'il s'avère nécessaire de l'envoyer à un centre de service !

10. Transport et stockage

Pendant le transport, l'appareil doit être protégé contre les vibrations et le basculement et ne doit pas être placé à l'envers. L'appareil doit être stocké dans un endroit bien ventilé, avec de l'air sec et exempt de gaz corrosifs.

11. Nettoyage et entretien

a) • Avant chaque nettoyage ou lorsque l'appareil n'est pas utilisé, retirez la fiche et attendez que l'appareil ait complètement refroidi.
b) Pour nettoyer la surface, n'utilisez que des produits libres de substances caustiques.
c) Il est interdit de tremper l'appareil avec un jet d'eau ou de l'immerger dans l'eau.
d) Veillez à ce que l'eau ne pénètre pas par les orifices du boîtier.
e) Nettoyez les orifices de ventilation avec un pinceau et de l'air comprimé.
f) Après chaque nettoyage, séchez tous les composants avant de réutiliser l'appareil.
g) Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des rayons directs du soleil.
h) Dépoussiérer régulièrement avec de l'air comprimé sec et propre.
i) La machine doit être protégée de l'eau et de l'humidité.
j) La machine ne doit pas être placée sur une surface chauffée.
k) Rangez la machine dans un local sec et propre.

12. Inspection régulière de l'appareil

Un entretien périodique est nécessaire pour que l'unité fonctionne correctement.

ATTENTION : Éteignez l'appareil et débranchez-le de l'alimentation électrique avant d'effectuer la maintenance.

Contrôles réguliers	Entretien courant de 6 mois
- Remplacer les étiquettes illisibles- Vérifiez le fonctionnement de tous les interrupteurs.- Vérifier que le ventilateur fonctionne correctement et que l'air s'échappe par l'arrière de la machine	- Souffler l'appareil avec de l'air sec et propre sous pression.- Vérifiez les connexions électriques de la barrette d'entrée/sortie pour resserrer ou remplacer les vis rouillées.
- Faites attention aux vibrations excessives, au bruit, aux odeurs et aux fuites de gaz pendant le fonctionnement- Vérifier que les fils du brûleur ou de terre ne sont pas brûlés- Vérifiez qu'aucune connexion électrique n'est grillée- Vérifiez que le câble d'alimentation n'est pas endommagé.
