NÁVOD K OBSLUZE PROLOX 65VO Stamos
Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.
1. Symboly
Přečtěte si prosím návod k použití.
Recyklovatelný výrobek.
Výrobek splňuje požadavky příslušných bezpečnostních norem.
Používejte ochranný oděv chránící celé tělo.
Upozornění! Používejte ochranné rukavice.
Používejte ochranné brýle.
Používejte ochranu nohou.
Upozornění! Horký povrch může způsobit popáleniny!
Upozornění! Nebezpečí požáru nebo výbuchu.
Upozornění! Škodlivé výpary, nebezpečí otravy. Plyny a výpary mohou být zdraví nebezpečné. Během svařování se uvolňují svářecí plyny a výpary. Vdechování těchto látek může být zdraví nebezpečné.
Používejte svářečskou kuklu s odpovídajícím stupněm zatemnění filtru.
UPOZORNĚNÍ! Škodlivé záření svařovacího oblouku
Je zakázáno dotýkat se částí pod napětím
UPOZORNĚNÍ! Ilustrace v tomto návodu k obsluze jsou pouze orientační a mohou se v některých detailech lišit od skutečného produktu.
2. Technické údaje
| Popis parametru | Hodnota parametru |
| Stůl pro horní frézku | Plazmový řezač |
| Model | PROLOX 45VO |
| Jmenovité vstupní napětí [V] / frekvence [Hz] | 400/50 |
| Řezný proud [A] | 15-65 |
| Řezný proud ve 100% pracovním cyklu [A] | 50 |
| Řezný proud při 60% pracovním cyklu [A] | 65 |
| Napětí při chodu naprázdno [V] | 275 |
| Třída izolace F | |
| Soulad s normou | EN IEC 60974-1 |
| Rozměry (šířka x hloubka x výška) [cm] | 510 x 230 x 400 |
| Hmotnost [kg] | 15,5 |
3. Všeobecný popis
Účelem tohoto návodu je pomoci při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.
NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.
Abyste zajistili dlouhý a spolehlivý provoz zařízení, ujistěte se, že jej provozujete a udržujete správně podle pokynů v tomto návodu k použití. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo na změny za účelem zlepšení kvality. S ohledem na technický pokrok a možnosti snížení hluku je jednotka navržena a postavena tak, aby rizika vyplývající z emisí hluku byla snížena na nejnižší možnou míru.
4. Bezpečnost používání
⚠️UPOZORNĚNÍ! Přečtěte si všechna bezpečnostní varování a pokyny. Nedodržení varování a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění nebo smrt. Termín „zařízení“ nebo „produkt“ ve varováních a v popisu pokynů se týká: Plazmový řezač
4.1. Všeobecné informace
a) Dbejte na svou vlastní bezpečnost a bezpečnost třetích stran tím, že si přečtete a budete dodržovat pokyny obsažené v této příručce.
b) Zařízení smí uvádět do provozu, obsluhovat, manipulovat a opravovat pouze kvalifikované osoby.
c) Zařízení nesmí být používáno k jiným účelům, než ke kterým je určeno.
d) Během provozu zařízení kolem sebe generuje elektromagnetické pole, které může způsobit poruchu lékařských implantátů, např. kardiostimulátorů apod.
e) Je zakázáno směřovat svařovací rukojeť na sebe, jiné osoby a zvířata.
f) Dbejte na pravidelný servis a údržbu.
g) Před jakýmkoli seřizováním, údržbou, výměnou trysek atd. odpojte jednotku od napájení.
h) Nepoužívejte výrobek s odstraněným krytem.
i) Veškerý odpad ze svařování likvidujte v souladu s místními předpisy.
4.2. Směrnice pro zajištění požárně nebezpečných prací
Příprava budovy a prostor k provádění požárně nebezpečných prací spočívá ve:
a) vyčištění prostor nebo míst, kde se budou provádět práce, od veškerých hořlavých materiálů a nečistot;
b) přemístit všechny hořlavé i nehořlavé předměty v hořlavých obalech do bezpečné vzdálenosti;
c) chránit materiály, které nelze odstranit zakrytím, např. plechy, sádrokartonovými deskami atd., před účinky rozstřiku plazmového řezání;
d) kontrole, zda materiály nebo předměty náchylné k zapálení, které se nacházejí v sousedních prostorách, nevyžadují použití místních bezpečnostních prostředků;
e) utěsněte nehořlavými materiály veškeré průchozí otvory v instalaci, ventilaci atd., umístěné v blízkosti místa výkonu práce;
f) chránit před rozstřikem plazmového řezání nebo mechanickým poškozením všechny elektrické, plynové a instalační kabely s hořlavou izolací za předpokladu, že jsou v rozsahu rizik způsobených požárně nebezpečnými pracemi;
g) zkontrolovat, zda v tento den nebyly provedeny malířské nebo jiné práce s použitím hořlavých látek.
Jiskry mohou způsobit požár
Jiskry při řezání mohou způsobit požár, výbuch a popáleniny nechráněné pokožky. Při řezání používejte svářečské rukavice a ochranný oděv. Odstraňte z pracoviště nebo zabezpečte veškeré hořlavé materiály a látky. Neřežte uzavřené nádoby nebo nádrže, které obsahují hořlavé kapaliny. Takové nádoby nebo nádrže by se měly před řezáním propláchnout, aby se odstranily hořlavé kapaliny. Neřežte v blízkosti hořlavých plynů, par nebo kapalin. Protipožární vybavení (hasicí deky a práškové nebo sněhové hasicí přístroje) by mělo být umístěno v blízkosti pracoviště na viditelném a snadno dostupném místě.
Láhev může vybuchnout
Používejte pouze certifikované plynové lahve a plně funkční regulátor. Láhev by měla být dopravována a skladována i instalována ve svislé poloze. Chraňte lahve před zdroji tepla, převrácením a mechanickým poškozením. Udržujte v dobrém stavu všechny součásti plynové instalace: láhev, hadice, přípojky, regulátor.
Řez může způsobit požár nebo výbuch.
Plazmový paprsek vrhá žhnoucí kovové částice nebo jiskry směrem ven. Horké kovové částice, jiskry, zahřátá součást nebo horký hořák mohou způsobit požár. Z tohoto důvodu by mělo být okolí pracovního prostoru pečlivě zkontrolováno z hlediska bezpečnosti.
4.3. Příprava pracoviště pro řezání
a) Všechny hořlavé materiály by měly být odstraněny v okruhu 12 m od hořáku.
b) Pokud to není možné, musí být hořlavé materiály pokryty vhodným nátěrem.
c) Řezání v oblastech, kde může dojít ke vznícení hořlavých materiálů, je zakázáno.
d) Používejte bezpečnostní prostředky chránící před sprškou jisker a rozžhavenými kovovými částicemi.
e) Je třeba dbát na to, aby jiskry nebo horké kovové úlomky mohly projít trhlinami nebo otvory.
f) Dávejte velký pozor na jiskření a mějte v dosahu hasicí přístroj.
g) Uvědomte si, že řezání u stropu, na podlaze nebo mezi odděleními může způsobit požár na druhé straně, který není viditelný.
h) Vždy dbejte na dostatečnou ventilaci.
i) Spotřebič používejte při okolní teplotě mezi -10 a 40 °C, v místnosti s nízkou vlhkostí a prašností, bez přímého slunečního záření.
j) Pokud řezání probíhá na místě, kde dochází k rychlému pohybu vzduchu, použijte větrný štít.
k) Před řezáním zaujměte stabilní polohu.
I) K zahřívání zamrzlých trubek nepoužívejte plazmový hořák.
m) Neřezejte plazmou v blízkosti hořlavých materiálů/nádrží. Hořlavé materiály nebo nádrže musí být odstraněny nebo důkladně vyprázdněny.
n) Neřežte plazmou v atmosféře obsahující hořlavé částice nebo výpary výbušných látek.
o) Plazmové řezání se nesmí používat u tlakových nádrží, tlakového potrubí nebo tlakových akumulátorů.
p) Plazmová řezací stanice musí být umístěna mimo hořlavé povrchy.
q) Před řezáním plazmou se zbavte hořlavých nebo výbušných předmětů, jako jsou propanbutanové zapalovače nebo zápalky.
r) Dodržujte předpisy BOZP pro svářečské práce a vybavte pracovní prostor vhodným hasicím přístrojem. Plamen a pracovní okruh jsou pod napětím, dokud je zapnuto elektrické napájení. Vstupní obvod a vnitřní obvod jednotky jsou také pod napětím, pokud je zapnuto elektrické napájení.
Pozor: řezání v blízkosti nádrží nebo sudů s hořlavými látkami je zakázáno.
Zapamatujte si! Při práci se zařízením chraňte děti a ostatní kolemjdoucí.
4.4. Osobní ochranné prostředky
Upozornění! Záření elektrického oblouku může poškodit zrak nebo kůži na těle.
a) Při řezání noste čistý ochranný oděv bez oleje z nehovlavého a nevodivého materiálu (kůže, silná bavlna), kožené rukavice, vysoké boty a ochrannou kapuci.
b) Před řezáním se zbavte všech hořlavých nebo výbušných předmětů, jako jsou propanbutanové zapalovače a zápalky.
c) Použijte ochranu obličeje (helmu nebo štít) a zakryjte oči stínítkem odpovídajícím zraku svářeče a řezacímu proudu. Bezpečnostní normy doporučují odstín č. 13 pro každou proudovou intenzitu nižší než 300 A. Pokud je oblouk zakrytý obrobkem, lze použít nižší odstíny stínění.
d) Vždy používejte schválené ochranné brýle s bočním štítem pod přilbou nebo jiným štítem.
e) Používejte štíty na pracovišti k ochraně ostatních před oslněním nebo rozstřikem.
f) Vždy používejte špunty do uší nebo jinou ochranu sluchu proti nadměrnému hluku a proti vniknutí rozstřiku do uší.
g) Přihlížející by měli být varováni před pohledem na elektrický oblouk.
h) Elektrický oblouk v procesu řezání produkuje velké množství viditelného a neviditelného záření (ultrafialové a infračervené záření), které může poškodit oči a pokožku.
4.5. Ochrana proti úrazu elektrickým proudem
Upozornění! Úraz elektrickým proudem může být smrtelný.
a) Zapojte napájecí kabel do nejbližší zásuvky a ved'te jej praktickým a bezpečným způsobem. Vyhněte se nedbalému uložení kabelu v místnosti na neznámém podloží, protože by to mohlo vést k úrazu elektrickým proudem nebo požáru.
b) Kontakt s elektricky nabitými součástmi může způsobit úraz elektrickým proudem nebo vážné popáleniny.
c) Elektrický oblouk a pracovní plocha se při průchodu proudu elektricky nabíjejí.
d) Vstupní obvod a vnitřní obvody jednotky jsou také pod napětím, když je napájení zapnuto.
e) Nedotýkejte se součástí pod napětím.
f) Noste suché, neproděravělé, izolované rukavice a ochranný oděv.
g) Na podlahu používejte izolační rohože nebo jiné izolační nátěry, které jsou dostatečně velké, aby zabránily kontaktu těla s předmětem nebo podlahou.
h) Nedotýkejte se elektrického oblouku.
i) Před manipulací, čištěním nebo výměnou elektrody vypněte napájení.
j) Ujistěte se, že je zemnící kabel správně připojen a že zástrčka je správně zasunuta do uzemněné zásuvky. Vadné připojení uzemnění zařízení může způsobit ohrožení zdraví nebo života.
k) Pravidelně kontrolujte napájecí kabely, zda nejsou poškozené nebo zda nemají izolaci. Poškozený kabel vyměňte. Nedbalá oprava izolace může způsobit smrt nebo zdravotní újmu.
I) Pokud zařízení nepoužíváte, vypněte jej.
m) Kabel se nesmí omotávat kolem těla.
n) Obrobek musí být řádně uzemněn.
o) Lze používat pouze příslušenství, které je v dobrém stavu.
p) Poškozené části zařízení je nutné opravit nebo vyměnit. Při práci ve výškách používejte bezpečnostní popruhy.
q) Veškeré vybavení a bezpečnostní položky by měly být uloženy na jednom místě.
r) Ve chvíli stisknutí spouště držte konec držáku v bezpečné vzdálenosti od těla.
s) Zemnící kabel připevněte k obrobku nebo co nejblíže k němu (např. k pracovnímu stolu).
t) Pracovní svorka musí být izolována, pokud není připojena k obrobku, aby se zabránilo kontaktu s kovem.
u) Výrobek je určen pro vnitřní použití. Pokud však byla vystavena vlhkosti nebo dešti, je třeba provést kontrolu, aby se dovnitř nedostaly kapky vody, které by mohly způsobit nehodu.
v) Nedovolte, aby se jednotka namočila.
Upozornění! Po odpojení napájecího kabelu může být zařízení ještě pod napětím.
w) Po vypnutí zařízení a odpojení elektrického kabelu zkontrolujte napětí na kondenzátoru na vstupu a ujistěte se, že hodnota napětí se rovná nule, v opačném případě je zakázáno dotýkat se součástí zařízení.
POZOR Přestože byl spotřebič navržen tak, aby byl bezpečný, s odpovídajícími bezpečnostními prvky, a navzdory použití dalších bezpečnostních prvků pro uživatele, stále existuje mírné riziko nehody nebo zranění při manipulaci se spotřebičem. Při jeho používání je vhodné dbát opatrnosti a zdravého rozumu.
4.6. Plyn a kouř
Upozornění! Plyn může být zdraví nebezpečný nebo způsobit smrt!
a) Vždy udržujte odstup od plynového vývodu.
b) Při řezání dbejte na výměnu vzduchu, vyvarujte se vdechování plynu.
c) Odstraňte chemické látky (tuky, rozpouštědla) z povrchu obrobků, protože hoří při vysoké teplotě a uvolňují jedovaté výpary.
d) Řezání pozinkovaných dílů je povoleno pouze s účinným odsáváním s filtrací a přívodem čistého vzduchu. Zinkové páry jsou velmi toxické a příznakem otravy je tzv. zinková horečka.
5. Návod k použití
5.1. Všeobecné informace
a) Zařízení by mělo být používáno v souladu s jeho určením, v souladu se zdravotními a bezpečnostními předpisy a omezeními vyplývajícími z údajů na výkonovém štítku (úroveň IP, pracovní cyklus, napájecí napětí atd.).
b) Neotevírejte jednotku, protože by došlo ke ztrátě záruky; také explodující exponované části mohou způsobit zranění.
c) Výrobce neručí za technické změny zařízení nebo materiální škody vzniklé zavedením těchto změn.
d) Pokud zařízení nefunguje správně, kontaktujte servisní středisko.
e) Nezakrývejte větrací štěrbiny zařízení - umístěte řezačku ve vzdálenosti 30 cm od okolních předmětů.
f) Svářečka nesmí být držena pod paží nebo blízko těla.
g) Zařízení neinstalujte v místnostech s agresivním prostředím, vysokou prašností a v blízkosti zařízení s vysokým vyzařováním elektromagnetického pole.
h) Udržujte prsty, vlasy a oblečení mimo dosah rotujícího ventilátoru.
i) Spotřebič musí být během provozu uzemněn.
j) Když se během provozu spotřebiče rozsvítí kontrolka tepelného přetížení, okamžitě zastavte provoz a počkejte, až spotřebič vychladne.
k) Při dlouhodobém používání spotřebiče nebo při vysokém proudu vypněte přívod proudu až po vychladnutí spotřebiče.
I) Během svařování přístroj nevypínejte!
m) Pravidelně jednotku udržujte a čistěte vnitřek jednotky od prachu.
5.2. Zapojení zařízení
5.2.1. Připojení proudu
a) Zařízení by měla připojit kvalifikovaná osoba. Kromě toho by osoba s nezbytnou kvalifikací měla zkontrolovat, zda uzemnění a elektroinstalace včetně bezpečnostního systému vyhovují bezpečnostním předpisům a řádně fungují.
b) Umístěte zařízení blízko pracoviště.
c) Pro připojení jednotky se vyhněte příliš dlouhým kabelům.
d) Jednofázové řezací stroje by měly být připojeny do zásuvky vybavené zemnicím kolíkem.
e) Řezací stroje napájené 3fázovou sítí jsou dodávány bez zástrčky, takovou zástrčku byste si měli pořídit sami a instalaci nechat provést kvalifikovanou osobou:
VAROVÁNÍ: Pro uplatnění záruky nebo reklamace je nutné doložit doklad o montáži kvalifikovaným elektrikářem spolu s jeho licenčním číslem.
Příklady uspořádání trolejí (přední pohled na zásuvku):
- 3P + N + :
Fázové vodiče L1, L2, L3 zapojte do zásuvkových konektorů označených jako L1, L2, L3.
Ochranný drát by měl být připojen k zemnicímu konektoru označenému jako PE. Nulový vodič N by měl být připojen ke konektoru označenému N.
- 3P + :
Fázové vodiče L1, L2, L3 zapojte do zásuvkových konektorů označených jako L1, L2, L3. Ochranný drát by měl být připojen k zemnicímu konektoru označenému jako PE.
UPOZORNĚNÍ! Zařízení smí být provozováno pouze v případě, že je připojeno k instalaci s funkční pojistkou.
5.2.2. Zapojení plynu
a) Lahve s plynem postavte v bezpečné vzdálenosti od svařovaného předmětu a zajistěte proti pádu.
b) Plynovou přípojku svářečky připojte k lahvi nebo plynové instalaci pomocí správné hadice a reduktoru s regulací průtoku plynu. Upozornění! Je nepřípustné používat síťové reduktory na lahvích a naopak. Tato záměna může vést ke zničení reduktoru a zranění.
c) Ekonomické využití plynu prodlužuje dobu svařování.
6. Přehled produktů
Pohled zepredu
1 - Ovládací panel.
2 – Konektor zemnícího vodiče.
3 – Konektor ovládacího kabelu hořáku.
4 – Konektor zapalování
oblouku na hořáku.
5 – Konektor přívodu vzduchu pro hořák.
6 – Pochodeň.
7 – Zemnicí vodič.

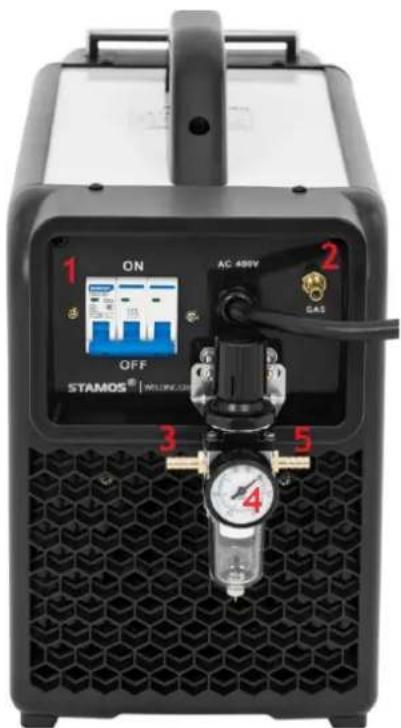

Pohled zezadu
1 – vypínač ON/OFF.
2 – Vstup plynu (z vysoušeče vzduchu).
3 – Vstup plynu do sušičky (ze vzduchového kompresoru).
4 – Vysoušeč vzduchu.
5 – Výstup vzduchu z vysoušeče vzduchu do řezačky.
Ovládací panel
1 – Zobrazení aktuálního proudu. Přepínač režimu 2 - 2T/4T. 3 – Tlačítko kontroly průtoku vzduchu.
4 – Dioda řezného proudu. 5 – Světlo výstupu vzduchu po řezání. 6 – Indikátor přetížení *. 7 – Dioda nastavení řezného proudu. 8 – Světlo pro nastavení proudění vzduchu po řezání. 9 – Knoflík/tlačítko pro nastavení řezného proudu a doby vypouštění vzduchu po řezání. Chcete-li
nastavit dobu vypouštění vzduchu po řezání, stiskněte knoflík. Dalším stisknutím knoflíku se vrátíte k nastavení řezacího proudu.
* Indikátor se rozsvítí v následujících dvou situacích:
a) Pokud má stroj poruchu a nelze jej ovládat.
b) Pokud řezací stroj překročí standardní dobu přetížení, přejde do bezpečnostního režimu a poté se vypne. To znamená, že stroj v rámci kontroly teploty a přehřátí přejde do klidového režimu. Během tohoto procesu se rozsvítí varovná kontrolka na předním panelu. V této situaci není nutné vytahovat zástrčku ze zásuvky. Ventilátor může pokračovat v provozu a chladit jednotku. Pokud se červená kontrolka nerozsvítí, znamená to, že spotřebič vychladl na provozní teplotu a lze jej znovu používat.
7. Zapojení kabelů
UPOZORNĚNÍ! Připojení kabelů k zařízení musí být provedeno s odpojeným napájením a vypnutým zařízením.
Režim řezání plazmou
1) Ujistěte se, že spínač ON/OFF na zadní straně jednotky je v poloze "OFF". Připojte zařízení k napájení.
2) Ujistěte se, že ovládací knoflík tlaku vzduchu je nastaven na minimum. Připojte přívod stlačeného vzduchu k vysoušeči vzduchu a poté z vysoušeče vzduchu k zařízení.
3) POZNÁMKA: Ujistěte se, že parametry přívodu elektriny a tlaku plynu jsou v souladu s hodnotami v tabulce technických údajů tohoto dokumentu nebo na typovém štítku spotřebiče.
4) Připojte vodiče hořáku ke konektoru ovládání a proud-plyn.
5) Připojte zemnící vodič ke konektoru se zvláštním zřetelem na to, aby byla svorka pevně připevněna k obrobku.
8. Provoz zařízení
8.1. Nastavení parametrů plazmového řezání
1) Přepněte vypínač napájení do polohy ON.
2) Nastavte tlak pomocí knoflíku na filtrační/redukční jednotce (zvedněte knoflík, otočte jím pro nastavení požadovaného tlaku, poté zatlačte knoflík do výchozí polohy).
3) Nastavte vhodný řezný proud podle tloušťky a procesních požadavků obrobku.
4) Po řezání nastavte vhodnou dobu vypouštění vzduchu.
5) Nastavte přepínač režimu 2T/4T do příslušné polohy:
a. 2T - krátký střih. Proces řezání se zahájí stisknutím tlačítka na hořáku, uvolněním tlačítka proces řezání ukončíte
b. 4T - dlouhodobé řezání. Stisknutím tlačítka na hořáku se spustí proces řezání, uvolněním tlačítka se proces řezání nezastaví. Pro ukončení procesu řezání je nutné znovu stisknout a uvolnit tlačítko na hořáku.
6) Stiskněte spoušť plazmového hořáku, měli byste slyšet zvuk unikajícího vzduchu.
7) Poznámka: Při odpalování plazmového hořáku vždy nasměrujte výstup hořáku na bezpečné místo.
8) Můžete začít řezat materiál.
9) V případě přehřátí se bezpečnostní zařízení vypne. Teprve po vychladnutí zařízení je možné jej restartovat.
10) Po dokončení řezání stroj vždy vypněte.
9. Likvidace obalu
Uschovejte si veškerý obalový materiál (karton, plastové proužky a polystyrenovou pěnu), abyste zajistili ochranu jednotky během přepravy, pokud by bylo nutné jí poslat do servisního střediska!
10. Doprava a skladování
Při přepravě by zařízení mělo být zajištěno proti otřesům a převrácení a nemělo by stát vzhůru nohama. Zařízení by mělo být skladováno v dobře větrané místnosti se suchým vzduchem a bez korozivních plynů.
a) • Před každým čištěním a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku a nechte zařízení zcela vychladnout.
b) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.
c) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
d) Dejte pozor, aby skrze otvory, které se nacházejí na krytu, nepronikla voda.
e) Větrací otvory čistěte štětečkem a stlačeným vzduchem.
f) Po každém čištění všechny části dobře usušte, než budete zařízení znovu používat.
g) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
h) Prach pravidelně odstraňujte suchým a čistým stlačeným vzduchem.
i) Stroj musí být chráněn před vodou a vlhkostí.
j) Stroj nesmí být umístěn na zahřátém povrchu.
k) Stroj skladujte v suché a čisté místnosti.
12. Pravidelná kontrola zařízení
Pro správnou funkci jednotky je nutná pravidelná údržba.
POZOR: Před prováděním údržby vypněte jednotku a odpojte jí od napájení.
| Pravidelné kontroly | 6měsíční běžná údržba |
| - Vyměňte nečitelné štítky- Zkontrolujte funkci všech spínačů.- Zkontrolujte, zda ventilátor správně funguje a ze zadní části stroje uniká vzduch- Během provozu dávejte pozor na nadměrné vibrace, hluk, zápach a únik plynu- Zkontrolujte, zda nejsou spálené vodiče hořáku nebo uzemnění- Zkontrolujte, zda nejsou spálené elektrické spoje- Zkontrolujte, zda není poškozen přívodní kabel. | - Vyfoukejte jednotku suchým, čistým vzduchem pod tlakem.- Zkontrolujte elektrická připojení vstupní/výstupní lišty, zda nejsou uvolněné, nebo vyměňte zrezivělé šrouby. |
Prečítajte si návod na obsluhu.
Pozor! Používajte ochranné rukavice.
| Popis parametra | Hodnota parametra |
| Názov produktu | Plazmová rezačka |
| Model | PROLOX 45VO |
| Nominálne vstupné napätie [V] / frekvencia [Hz]. | 400/50 |
| Rezný prúd [A] | 15-65 |
| Rezný prúd pri 100 % pracovnom cykle [A] | 50 |
| Rezný prúd pri 60 % pracovnom cykle [A] | 65 |
| Napätie naprázdno [V] | 275 |
| Trieda izolácie | F |
| Zhoda so štandardom | EN IEC 60974-1 |
| Rozmery (šírka x híbka x výška; mm) [cm] | 510 x 230 x 400 |
| Hmotnosť [kg] | 15,5 |
3. Všeobecný popis
e) Nedotýkajte sa komponentov pod napätím.
f) Noste suché, izolované rukavice bez žmolkov a ochranný odev.
h) Nedotýkajte sa elektrického oblúka.
a) Vždy dodržiavajte vzdialenost od vývodu plynu.
5.2.1. Elektrické pripojenie
1 – Ovládací panel.
2 – Konektor uzemňovacieho vodiča.
3 – Konektor ovládacieho kábla horáka.
4 – Konektor zapal'ovania oblúka na horáku.
5 – Konektor prívodu vzduchu pre horák.
6 – Pochodeň.
7 – Uzemňovací vodič.
Pohl'ad zozadu
a) Ak má stroj poruchu a nedá sa ovládat.
7. Pripojenie káblov
a. 2 T - krátke rezanie. Proces rezania sa spustí stlačením tlačidla na horáku, uvol'nením tlačidla sa proces rezania ukončí.
b. 4T - dlhodobé rezanie. Stlačením tlačidla na horáku sa spustí proces rezania, uvol'nením tlačidla sa proces rezania nezastaví. Na ukončenie rezania je potrebné opat' stlačit' a uvol'nit' tlačidlo na horáku.
9. Likvidácia obalov
11. Čistenie a údržba
- SYMBOLY
- TECHNICKÉ ÚDAJE
- VŠEOBECNÝ POPIS
- NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM
- BEZPEČNOST POUŽÍVÁNÍ
- VŠEOBECNÉ INFORMACE
- SMĚRNICE PRO ZAJIŠTĚNÍ POŽÁRNĚ NEBEZPEČNÝCH PRACÍ
- JISKRY MOHOU ZPŮSOBIT POŽÁR
- LÁHEV MŮŽE VYBUCHNOUT
- ŘEZ MŮŽE ZPŮSOBIT POŽÁR NEBO VÝBUCH
- PŘÍPRAVA PRACOVIŠTĚ PRO ŘEZÁNÍ
- OSOBNÍ OCHRANNÉ PROSTŘEDKY
- OCHRANA PROTI ÚRAZU ELEKTRICKÝM PROUDEM
- UPOZORNĚNÍ! PO ODPOJENÍ NAPÁJECÍHO KABELU MŮŽE BÝT ZAŘÍZENÍ JEŠTĚ POD NAPĚTÍM
- PLYN A KOUŘ
- UPOZORNĚNÍ! PLYN MŮŽE BÝT ZDRAVÍ NEBEZPEČNÝ NEBO ZPŮSOBIT SMRT
- NÁVOD K POUŽITÍ
- ZAPOJENÍ ZAŘÍZENÍ
- PŘIPOJENÍ PROUDU
- ZAPOJENÍ PLYNU
- PŘEHLED PRODUKTŮ
- POHLED ZEZADU
- OVLÁDACÍ PANEL
- ZAPOJENÍ KABELŮ
- REŽIM ŘEZÁNÍ PLAZMOU
- PROVOZ ZAŘÍZENÍ
- NASTAVENÍ PARAMETRŮ PLAZMOVÉHO ŘEZÁNÍ
- LIKVIDACE OBALU
- DOPRAVA A SKLADOVÁNÍ
- PRAVIDELNÁ KONTROLA ZAŘÍZENÍ
- ELEKTRICKÉ PRIPOJENIE
- PRIPOJENIE KÁBLOV
- LIKVIDÁCIA OBALOV
- ČISTENIE A ÚDRŽBA
Značka : Stamos
Model : PROLOX 65VO
Kategorie : Svářecí stroj
