PROLOX 65VO - Saldatrice Stamos - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione di saldatura e dissaldatura
Marca	Stamos
Modello	PROLOX 65VO
Dimensioni (L x L x A)	210 x 150 x 100 mm
Peso	2.5 kg
Alimentazione	230 V, 50 Hz
Potenza	65 W
Intervallo di temperatura	150 °C - 450 °C
Stabilità della temperatura	±2 °C
Display	Schermo LED digitale
Funzioni principali	Saldatura, dissaldatura, regolazione temperatura, standby automatico
Sicurezza	Messa a terra, fusibile di protezione, supporto isolato
Manutenzione e pulizia	Pulire regolarmente la punta con una spugna umida
Ricambi disponibili	Punte di ricambio, resistenza riscaldante, pompa per vuoto
Riparabilità	Riparabile da un professionista autorizzato

Domande frequenti - PROLOX 65VO Stamos

Qual è la potenza della stazione Stamos PROLOX 65VO?

La stazione ha una potenza di 65 W, sufficiente per la maggior parte dei lavori di saldatura e dissaldatura.

Come regolare la temperatura sul PROLOX 65VO?

Utilizzare i pulsanti +/- sul pannello frontale per regolare la temperatura tra 150 °C e 450 °C. Il display LED mostra il valore in tempo reale.

Il PROLOX 65VO può essere utilizzato per la dissaldatura?

Sì, è dotato di una pompa per vuoto integrata per la dissaldatura. Utilizzare la punta adatta e attivare la funzione tramite l'apposito pulsante.

Come mantenere la punta di saldatura?

Pulire regolarmente la punta con una spugna umida per rimuovere i residui. Evitare di grattare la punta e sostituirla se è usurata.

La stazione dispone di una funzione di standby automatico?

Sì, dopo un periodo di inattività, la stazione entra in modalità standby per risparmiare energia e prolungare la durata della punta.

Quali precauzioni di sicurezza adottare?

Utilizzare la stazione su una superficie stabile, non lasciare la punta incustodita, e assicurarsi che la messa a terra sia corretta. Indossare occhiali di protezione.

Cosa fare se la temperatura non sale?

Verificare che la punta sia ben fissata e che la resistenza riscaldante non sia danneggiata. Se il problema persiste, contattare un servizio autorizzato.

Dove trovare i ricambi per il PROLOX 65VO?

Ricambi come punte, resistenze e pompe sono disponibili presso i rivenditori autorizzati Stamos o sul sito del produttore.

Il PROLOX 65VO è adatto ai principianti?

Sì, grazie al suo display digitale e alle impostazioni semplici, è adatto sia a professionisti che a hobbisti.

Qual è la garanzia di questa stazione?

La stazione Stamos PROLOX 65VO è garantita 2 anni contro difetti di fabbricazione. Conservare lo scontrino.

MANUALE UTENTE PROLOX 65VO Stamos

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

1. Simboli

Consultare le istruzioni per l'uso.

Prodotto riciclabile.

Soddisfa i requisiti delle norme di sicurezza pertinenti.

Indossare indumenti protettivi che proteggano tutto il corpo.

Attenzione! Indossare guanti di protezione.

Indossare occhiali protettivi

Indossare la protezione dei piedi

Attenzione! La superficie calda può causare ustioni!

Attenzione! Rischio di incendio o esplosione.

Attenzione! Vapori nocivi, pericolo di avvelenamento. I gas e i fumi possono essere pericolosi per la salute. Durante il processo di saldatura vengono rilasciati gas e fumi di saldatura. L'inalazione di queste sostanze può essere pericolosa per la salute.

Usare una maschera per saldatura con il livello appropriato di oscuramento del filtro.

ATTENZIONE! Radiazioni nocive dell'arco di saldatura

Non toccare le parti in tensione

ATTENZIONE! Le illustrazioni contenute in questo manuale di istruzioni sono solo di riferimento e potrebbero differire dal prodotto reale in alcuni dettagli.

2. Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Tagliatrice al plasma
Modello	PROLOX 45VO
Tensione nominale in ingresso [V] / frequenza [Hz]	400/50
Corrente di taglio [A]	15-65
Corrente di taglio con ciclo di lavoro al 100% [A]	50
Corrente di taglio con ciclo di lavoro al 60% [A]	65
Tensione a vuoto [V]	275
Classe di isolamento F
Conformità alla norma	EN CEI 60974-1
Dimensioni (larghezza x profondità x altezza) [cm]	510×230×400
Peso [kg]	15,5

3. Descrizione generale

Il manuale ha lo scopo di assistere nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire il funzionamento lungo e affidabile del dispositivo, assicurarsi di utilizzarlo e mantenerlo correttamente seguendo le linee guida contenute in questo manuale di istruzioni. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnico e della possibilità di ridurre il rumore, l'unità è progettata e costruita in modo tale che i rischi derivanti dalle emissioni acustiche siano ridotti al livello più basso possibile.

4. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o mortali.

Il termine “dispositivo” o “prodotto” nelle avvertenze e nella descrizione delle istruzioni si riferisce a:

Tagliatrice al plasma

4.1. Indicazioni generali

a) Abbi cura della tua sicurezza e di quella di terzi leggendo e seguendo le linee guida contenute in questo manuale.
b) Solo il personale qualificato può avviare, utilizzare, maneggiare e riparare l'apparecchio.
c) Il dispositivo non deve essere utilizzato per scopi diversi da quelli a cui è destinato.
d) Durante il funzionamento l'apparecchio genera attorno a sé un campo elettromagnetico che può causare il malfunzionamento degli impianti medici, ad es. pacemaker, ecc.
e) È vietato puntare la maniglia di saldatura verso se stessi, altre persone e animali.

f) Assicurare un servizio e una manutenzione regolari.
g) Scollegare l'unità dalla rete elettrica prima di qualsiasi regolazione, manutenzione, sostituzione degli ugelli, ecc.
h) Non utilizzare il prodotto con la custodia rimossa.
i) Smaltire tutti i rifiuti di saldatura in conformità con le normative locali.

4.2. Linee guida per la messa in sicurezza dei lavori a rischio di incendio

La preparazione dell'edificio e dei locali per i lavori a rischio di incendio consiste in:

a) la pulizia dei locali o delle aree in cui il lavoro deve essere eseguito da tutti i materiali combustibili e dallo sporco;
b) spostare a distanza di sicurezza tutti gli oggetti infiammabili e non infiammabili presenti negli imballaggi infiammabili;
c) proteggere i materiali non asportabili ricoprendoli, ad esempio, con lamiere, cartongesso, ecc. dagli effetti degli schizzi del taglio plasma;
d) controllare che i materiali o gli oggetti suscettibili di accensione nelle stanze adiacenti non richiedano precauzioni locali;
e) sigillare con materiali non infiammabili eventuali fori passanti di installazione, ventilazione, ecc., ubicati nelle vicinanze del luogo di lavoro;
f) proteggere da schizzi di taglio plasma o danni meccanici tutti i cavi elettrici, del gas e di installazione con isolamento infiammabile, purché rientrino nell'intervallo di rischio causato da lavori a rischio di incendio;
g) verificare se in quel giorno non siano stati eseguiti lavori di verniciatura o altri lavori con sostanze infiammabili.

Le scintille possono causare incendi

Le scintille prodotte dal taglio possono provocare incendi, esplosioni e ustioni alla pelle non protetta. Indossare guanti da saldatura e indumenti protettivi durante il taglio. Rimuovere o mettere in sicurezza tutti i materiali e le sostanze infiammabili dall'area di lavoro. Non tagliare contenitori chiusi o serbatoi che hanno contenuto liquidi infiammabili. Tali contenitori o serbatoi devono essere lavati prima del taglio per rimuovere liquidi infiammabili. Non tagliare vicino a gas, vapori o liquidi infiammabili. Le attrezzature antincendio (coperte e estintori a polvere o a neve carbonica) devono essere collocate vicino al posto di lavoro in un luogo visibile e facilmente accessibile.

La bombola può esplodere

Usare solo bombole di gas approvate e un regolatore correttamente funzionante. La bombola deve essere trasportata e conservata in posizione verticale. Proteggere le bombole da fonti di calore, urti e danni meccanici. Mantenere tutti i componenti del sistema del gas in buone condizioni: bombola, tubo, raccordi, regolatore.

Un taglio può provocare un incendio o un'esplosione.

Il getto di plasma proietta particelle metalliche luminose o scintille verso l'esterno. Particelle metalliche calde, scintille, un componente riscaldato o una torcia calda possono provocare un incendio. Per questo motivo è necessario controllare attentamente la sicurezza dei dintorni dell'area di lavoro.

4.3. Preparazione del posto di lavoro per il taglio

a) Tutti i materiali combustibili devono essere rimossi entro un raggio di 12 m dal bruciatore.

b) Se ciò non è possibile, i materiali combustibili devono essere ricoperti con un rivestimento adeguato.
c) È vietato tagliare in aree in cui potrebbe verificarsi l'accensione di materiali infiammabili.
d) Prendere precauzioni contro le scintille e le particelle metalliche incandescenti.
e) Bisogna fare attenzione che scintille o schegge di metallo caldo possano passare attraverso fessure o aperture.
f) Prestare molta attenzione alla formazione di archi elettrici e tenere un estintore a portata di mano.
g) Tenere presente che i tagli vicino al soffitto, al pavimento o tra i compartimenti possono provocare un incendio di fiamma sull'altro lato, non visibile.
h) Assicurare sempre una ventilazione sufficiente.
i) Utilizzare l'apparecchio a una temperatura ambiente compresa tra -10 e 40 °C, in una stanza con bassa umidità e polvere, senza luce solare diretta.
j) Se il taglio avviene in un luogo in cui sono presenti rapidi movimenti d'aria, utilizzare una protezione antivento.
k) Assumere una posizione stabile prima di tagliare.
I) Non utilizzare una torcia al plasma per riscaldare tubi congelati.
m) Non eseguire il taglio al plasma vicino a materiali/serbatoi infiammabili. I materiali infiammabili o i serbatoi devono essere rimossi o svuotati completamente.
n) Non eseguire il taglio al plasma in un'atmosfera contenente particelle combustibili o vapori di sostanze esplosive.
o) Il taglio al plasma non deve essere utilizzato su serbatoi sotto pressione, tubazioni a pressione o accumulatori a pressione.
p) La stazione di taglio al plasma deve essere posizionata lontano da superfici infiammabili.
q) Sbarazzarsi di oggetti infiammabili o esplosivi come accendini o fiammiferi a propano butano prima del taglio al plasma.
r) Rispettare le norme di salute e sicurezza per i lavori di saldatura e dotare l'area di lavoro di un estintore adeguato. La fiamma e il circuito di lavoro sono sotto tensione finché l'alimentazione elettrica è inserita. Anche il circuito di ingresso e il circuito interno dell'unità sono sotto tensione finché l'alimentazione elettrica è inserita.

Attenzione: è vietato tagliare in prossimità di cisterne o fusti contenenti sostanze infiammabili.

Ricordati! Proteggere i bambini e gli altri astanti mentre si lavora con l'apparecchio.

4.4. Dispositivi di protezione personale

Attenzione! Le radiazioni dell'arco elettrico possono danneggiare la vista o la pelle del corpo.

a) Durante il taglio, indossare indumenti protettivi puliti e privi di olio, realizzati in materiale non infiammabile e non conduttivo (pelle, cotone spesso), guanti di pelle, stivali alti e un cappuccio protettivo.
b) Prima di tagliare, sbarazzatevi di eventuali oggetti infiammabili o esplosivi come accendini e fiammiferi a propano-butano.
c) Utilizzare una protezione per il viso (elmetto o scudo) e coprire gli occhi con una protezione adatta alla vista del saldatore e alla corrente di taglio. Gli standard di sicurezza suggeriscono una tinta n. 13 per qualsiasi amperaggio inferiore a 300 A. È possibile utilizzare tinte di schermatura inferiori se l'arco è coperto dal pezzo da saldare.
d) Utilizzare sempre occhiali di sicurezza omologati con protezione laterale sotto il casco o altra protezione.
e) Utilizzare schermi sul posto di lavoro per proteggere gli altri da abbagliamenti o schizzi.
f) Indossare sempre tappi per le orecchie o altre protezioni acustiche contro il rumore eccessivo e per evitare che gli schizzi entrino nelle orecchie.
g) Gli astanti devono essere avvertiti di non guardare un arco elettrico.

h) L'arco elettrico nel processo di taglio produce grandi quantità di radiazioni visibili e invisibili (radiazioni ultraviolette e infrarosse), che possono danneggiare gli occhi e la pelle.

4.5. Protezione contro le scosse elettriche

Attenzione! La scossa elettrica può essere fatale.

a) Collega il cavo di alimentazione alla presa più vicina e disponilo in modo pratico e sicuro. Si deve evitare la posa incauta del cavo sul pavimento nell'area di saldatura, poiché questo può portare a scosse elettriche o incendi.
b) Il contatto con parti elettricamente cariche può provocare scosse elettriche o gravi ustioni.
c) L'arco elettrico e l'area di lavoro si caricano elettricamente quando scorre corrente.
d) Anche il circuito di ingresso e i circuiti interni dell'unità sono sotto tensione quando l'alimentazione è accesa.
e) Non toccare i componenti sotto tensione.
f) Indossare guanti asciutti, senza buchi, isolati e indumenti protettivi.
g) Utilizzare sul pavimento tappetini isolanti o altri rivestimenti isolanti sufficientemente grandi da impedire il contatto tra il corpo e l'oggetto o il pavimento.
h) Non toccare l'arco elettrico.
i) Spegnere l'alimentazione prima di maneggiare, pulire o sostituire l'elettrodo.
j) Assicurarsi che il cavo di messa a terra sia collegato correttamente e che la spina sia correttamente inserita nella presa con messa a terra. Una messa a terra inadeguata del dispositivo può causare pericolo per la vita o la salute.
k) Controllare regolarmente i cavi di alimentazione per danni o mancanza di isolamento. Un cavo danneggiato deve essere sostituito. Una riparazione incauta dell'isolamento può causare la morte o la perdita della salute.
I) Spegnere il dispositivo quando non in uso.
m) Il cavo non deve essere avvolto attorno al corpo.
n) Il pezzo deve essere adeguatamente messo a terra.
o) Possono essere utilizzati solo accessori in buone condizioni.
p) Le parti danneggiate del dispositivo devono essere riparate o sostituite. Usare un'imbracatura di sicurezza quando si lavora in altezza.
q) Tutte le attrezzature e gli articoli di sicurezza devono essere conservati in un unico posto.
r) Tenere la punta dell'impugnatura lontana dal proprio corpo quando il grilletto è attivato.
s) Collegare il cavo di massa al pezzo da lavorare o il più vicino possibile ad esso (ad esempio al banco di lavoro).
t) La pinza deve essere isolata se non collegata al pezzo da lavorare, per evitare il contatto con il metallo.
u) Il prodotto è progettato per uso interno. Tuttavia, se è stato esposto all'umidità o alla pioggia, è necessario verificare che non penetrino gocce d'acqua che potrebbero provocare un incidente.
v) Non permettere che l'unità si bagni.

Attenzione! Quando il cavo di alimentazione è scollegato, il dispositivo potrebbe essere ancora sotto tensione.

w) Dopo aver spento il dispositivo e scollegato il cavo di tensione, controllare la tensione sul condensatore d'ingresso e assicurarsi che il valore della tensione sia zero, altrimenti non toccare i componenti del dispositivo.

ATTENZIONE Sebbene l'apparecchio sia stato progettato per essere sicuro, con adeguate protezioni e nonostante l'uso di funzionalità di sicurezza aggiuntive per l'utente, esiste comunque un leggero rischio di incidenti o lesioni durante la movimentazione dell'apparecchio. Si consiglia di usare cautela e buon senso nell'utilizzo.

4.6. Gas e fumi

Attenzione! Il gas può essere pericoloso per la salute o portare alla morte!

a) Mantenere sempre una distanza dall'uscita del gas.
b) Durante il taglio prestare attenzione al ricambio d'aria, evitando l'inalazione di gas.
c) Rimuovere le sostanze chimiche (grassi, solventi) dalla superficie dei pezzi in lavorazione poiché bruciano ad alta temperatura, sprigionando fumi velenosi.
d) Il taglio di parti zincate è consentito solo con un'aspirazione efficiente con filtrazione e una fornitura di aria pulita. I vapori di zinco sono molto tossici e il sintomo dell'avvelenamento è la cosiddetta febbre da zinco.

5. Istruzioni per l'uso

5.1. Indicazioni generali

a) Il dispositivo deve essere utilizzato in conformità allo scopo previsto, nel rispetto delle norme di salute e sicurezza e delle restrizioni risultanti dai dati di targa (livello IP, ciclo di lavoro, tensione di alimentazione, ecc.).
b) Non aprire l'unità poiché ciò annullerà la garanzia; inoltre, l'esplosione delle parti esposte potrebbe causare lesioni.
c) Il produttore non sarà responsabile per modifiche tecniche dell'apparecchiatura o danni materiali derivanti dall'introduzione di tali modifiche.
d) In caso di malfunzionamento dell'apparecchiatura, contattare il centro assistenza.
e) Non coprire le fessure di ventilazione dell'apparecchio: posizionare il taglierino a una distanza di 30 cm dagli oggetti circostanti.
f) Il saldatore non deve essere tenuto sotto il braccio o vicino al corpo.
g) Non installare l'apparecchiatura in ambienti con ambiente aggressivo, elevata polverosità e in prossimità di dispositivi con elevata emissione di campi elettromagnetici.
h) Tenere le dita, i capelli e gli indumenti lontani dalla ventola in rotazione.
i) L'apparecchio deve essere collegato a terra durante il funzionamento.
j) Quando il LED di sovraccarico termico si accende durante il funzionamento dell'apparecchio, interrompere immediatamente il funzionamento e attendere che l'apparecchio si raffreddi.
k) Quando l'apparecchio viene utilizzato per un lungo periodo o con corrente elevata, interrompere l'alimentazione solo dopo che l'apparecchio si è raffreddato.
I) Non spegnere l'apparecchio durante la saldatura!
m) Mantenere l'unità regolarmente e pulire l'interno dell'unità dalla polvere.

5.2. Collegamento del dispositivo

5.2.1. Collegare la corrente

a) L'apparecchiatura deve essere collegata da una persona qualificata. Inoltre, una persona con le qualifiche necessarie dovrebbe controllare che la messa a terra e l'installazione elettrica, compreso il sistema di protezione, siano conformi alle norme di sicurezza e funzionino correttamente.
b) Posizionare l'attrezzatura vicino al posto di lavoro.
c) Per collegare l'unità evitare cavi troppo lunghi.
d) Le macchine da taglio monofase devono essere collegate ad una presa dotata di un perno di messa a terra.
e) Le macchine da taglio alimentate da rete trifase vengono consegnate senza spina, è necessario procurarsi tale spina e far eseguire l'installazione da una persona qualificata:

AVVERTENZA! Per poter usufruire della garanzia o presentare un reclamo, è necessario

fornire la prova dell'installazione effettuata da un elettricista qualificato, insieme al numero della sua licenza.

Esempi di disposizione dei fili di contatto (vista frontale della presa):

- 3P + N + :

I fili di fase L1, L2, L3 devono essere collegati ai connettori della presa contrassegnati come L1, L2, L3.

Il filo di protezione deve essere collegato al connettore di messa a terra contrassegnato come PE

Il filo neutro N deve essere collegato al connettore contrassegnato con N.

• 3P + :

I fili di fase L1, L2, L3 devono essere collegati ai connettori della presa contrassegnati come L1, L2, L3.

Il filo di protezione ⏚ deve essere collegato al connettore di messa a terra contrassegnato come PE ⏚

ATTENZIONE! L'apparecchio può essere utilizzato solo se collegato a un impianto dotato di fusibile funzionante.

5.2.2. Collegamento del gas

a) Le bombole di gas devono essere posizionate lontano dal pezzo da lavorare e assicurate contro la caduta.
b) Il connettore del gas della saldatrice deve essere collegato alla bombola o al sistema del gas con un tubo adeguato e un regolatore con controllo del flusso del gas. Attenzione! È inaccettabile usare i riduttori di rete per le bombole e viceversa. Tale sostituzione può provocare danni al riduttore e lesioni personali.
c) L'uso economico del gas prolunga il tempo di saldatura.

6. Panoramica del Prodotto

Vista frontale

1 – Pannello di controllo.
2 – Connettore del filo di terra.
3 – Connettore del cavo di controllo della torcia.
4 – Connettore di accensione dell'arco sulla torcia.
5 – Connettore di alimentazione dell'aria per la torcia.
6 - La torcia.
7 - Filo di terra.

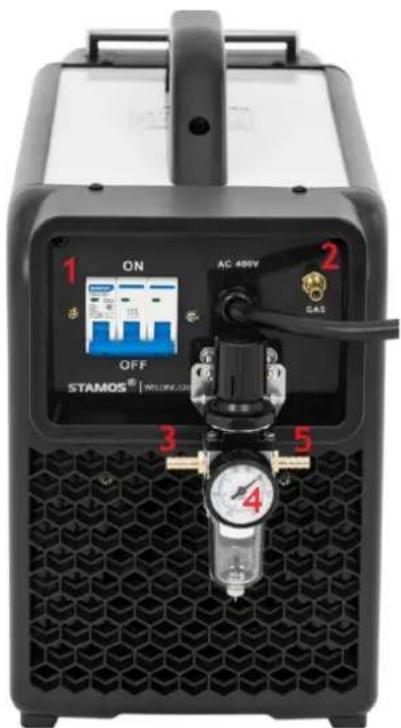

Vista posteriore

1 – Interruttore ON/OFF.
2 – Ingresso gas (dall'essiccatore d'aria).
3 – Ingresso gas all'essiccatore (dal compressore d'aria).
4 – Asciugatrice ad aria.
5 – Uscita dell'aria dall'essiccatore alla taglierina.

Pannello di controllo

1 - Display corrente di taglio. 2 - Interruttore modalità 2T/4T. 3 - Pulsante controllo flusso d'aria. 4

- Diodo corrente di taglio. 5 - Spia di scarico aria dopo il taglio. 6 - Indicatore di sovraccarico *. 7 -

Diodo di impostazione della corrente di taglio. 8 – Spia per l'impostazione del flusso d'aria dopo il taglio. 9 – Manopola/pulsante per l'impostazione della corrente di taglio e del tempo di scarico dell'aria dopo il taglio. Per impostare il tempo di scarico dell'aria dopo il taglio, premere la manopola.

Premendo nuovamente la manopola si tornerà all'impostazione della corrente di taglio.

* La spia si accende nelle due situazioni seguenti:

a) Se la macchina non funziona correttamente e non può essere utilizzata.

b) Se la macchina da taglio ha superato il tempo di sovraccarico standard, entra in modalità di sicurezza e poi si spegne. Ciò significa che la macchina, nell'ambito del controllo della temperatura e del surriscaldamento, entra in modalità di riposo. Durante questo processo si accende la spia luminosa sul pannello frontale. In questa situazione non è necessario staccare la spina dalla presa. La ventola può continuare a funzionare per raffreddare l'unità. Se la spia rossa non si accende, significa che l'apparecchio si è raffreddato fino a raggiungere la temperatura di esercizio e può essere nuovamente utilizzato.

7. Collegamento dei cavi

ATTENZIONE! Il collegamento dei cavi al dispositivo deve essere effettuato con l'alimentazione scollegata e il dispositivo spento.

Modalità taglio al plasma

1) Assicurarsi che l'interruttore ON/OFF sul retro dell'unità sia in posizione "OFF". Collegare il dispositivo alla corrente.

2) Assicurarsi che la manopola di controllo della pressione dell'aria sia impostata al minimo. Collegare l'alimentazione dell'aria compressa all'essiccatore d'aria e poi dall'essiccatore d'aria al dispositivo.
3) NOTA: Assicurarsi che i parametri dell'alimentazione elettrica e della pressione del gas siano conformi ai valori riportati nella tabella dei dati tecnici del presente documento o sulla targhetta dell'apparecchio.
4) Collegare i fili della torcia al connettore di controllo e corrente-gas.
5) Collegare il filo di terra al connettore, prestando particolare attenzione che il morsetto sia saldamente fissato al pezzo in lavorazione.

8. Funzionamento del dispositivo

8.1. Impostazione dei parametri di taglio al plasma

1) Portare l'interruttore di accensione/spegnimento in posizione ON.
2) Regolare la pressione tramite la manopola posta sul gruppo filtro/riduttore (sollevare la manopola, ruotarla per impostare la pressione desiderata, quindi riportare la manopola nella posizione iniziale).
3) Impostare la corrente di taglio appropriata in base allo spessore e ai requisiti di processo del pezzo.
4) Impostare il tempo di scarico dell'aria appropriato dopo il taglio.
5) Impostare l'interruttore di modalità 2T/4T nella posizione appropriata:

a. 2T - scorciatoia. Il processo di taglio viene avviato premendo il pulsante sulla torcia, rilasciando il pulsante il processo di taglio termina
b. 4T: taglio a lungo termine. Premendo il pulsante sulla torcia si avvia il processo di taglio; rilasciando il pulsante il processo di taglio non si arresta. Per terminare il processo di taglio è necessario premere e rilasciare nuovamente il pulsante sulla torcia.

6) Premere il grilletto della torcia al plasma: si dovrebbe sentire il rumore dell'aria che fuoriesce.

7) Nota: quando si accende la torcia al plasma, puntare sempre l'uscita della torcia verso un luogo sicuro.

8) SI può iniziare di tagliare il materiale.

9) In caso di surriscaldamento, il dispositivo di sicurezza interviene. Solo dopo che il dispositivo si è raffreddato è possibile riavviarlo.

10) Una volta terminato il taglio, spegnere sempre la macchina.

9. Smaltimento dell'imballaggio

Conservare tutto il materiale d'imballaggio (cartone, strisce di plastica e polistirolo espanso) per garantire la protezione dell'unità durante la spedizione, nel caso in cui fosse necessario inviarla a un centro di assistenza!

10. Trasporto e stoccaggio

Durante il trasporto, proteggere il dispositivo dagli urti e dal ribaltamento e non metterlo "a testa in giù". Conservare il dispositivo in una stanza ben ventilata dove sia presente aria secca e non ci siano gas corrosivi.

11. Pulizia e manutenzione

a) • Estrarre la spina di alimentazione e raffreddare completamente il dispositivo prima di ogni pulizia e quando il dispositivo non è in uso.

b) Usare solo agenti non corrosivi per la pulizia della superficie.
c) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
d) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.
e) Pulire le aperture di ventilazione con una spazzola e aria compressa.
f) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.
g) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
h) Rimuovere regolarmente la polvere con aria compressa asciutta e pulita.
i) La macchina deve essere protetta dall'acqua e dall'umidità.
j) La macchina non deve essere posizionata su una superficie riscaldata.
k) Conservare la macchina in un luogo asciutto e pulito.

12. Ispezione regolare del dispositivo

Per il corretto funzionamento dell'unità è necessaria una manutenzione periodica.

ATTENZIONE: prima di effettuare la manutenzione, spegnere l'unità e scollegarla dall'alimentazione elettrica.

Controlli regolari

Manutenzione ordinaria di 6 mesi

- Sostituisci le etichette illeggibili- Controllare il funzionamento di tutti gli interruttori.- Controllare che la ventola funzioni correttamente e che l'aria fuoriesca dalla parte posteriore della macchina- Fare attenzione a vibrazioni, rumori, odori e perdite di gas eccessivi durante il funzionamento- Verificare che i fili del bruciatore o di terra non siano bruciati- Verificare che eventuali collegamenti elettrici non siano bruciati- Verificare che il cavo di alimentazione non sia danneggiato.

- Soffiare l'unità con aria secca e pulita sotto pressione.- Controllare i collegamenti elettrici della striscia di ingresso/uscita per serrarli o sostituire le viti arrugginite.
