MANUALE UTENTE S-MIGMA-155 Stamos

	Leggere attentamente le istruzioni d'uso
	I dispositivi elettrici non devono essere smaltiti con I rifiuti domestici.
CE	Il dispositivo è conforme alle norme CE.
	Indossare abbigliamento antiinfortunistico integrale.
	ATTENZIONE! Indossare guanti di protezione.
	Portare occhiali di protezione.
	Indossare scarpe di protezione.
	Attenzione! Superficie calda - rischio di scottature!
	ATTENZIONE! Pericolo di incendio o esplosione.
	Attenzione! Fumi nocivi, pericolo di avvelenamento. I gas e i vapori possono nuocere alla salute. Durante la saldatura vengono liberati gas e fumi di saldatura. Inspirare queste sostanze può danneggiare la salute.
	Utilizzare la maschera di saldatura con un filtro di protezione.
	Attenzione! Radiazioni dannose dell'arco di saldatura.

ATTENZIONE! Le immagini nel seguente manuale hanno scopo puramente illustrativo e possono differire in alcuni dettagli dal dispositivo.

Il manuale originale è stato scritto in tedesco. Altre versioni sono traduzioni dalla lingua tedesca.

I. NORME DI SICUREZZA

I.1 OSSERVAZIONI GENERALI

• Preoccuparsi della sicurezza propria e altrui e seguire le indicazioni presenti nel manuale d'istruzioni.
• Per l'accensione, l'utilizzo, la riparazione e il funzionamento del dispositivo sono responsabili solo le persone qualificate nei rispettivi ambiti.
- Il dispositivo è da utilizzare solo per gli scopi per cui è stata progettata.

1.2 PREPARAZIONE DEL POSTO DELLA SALDATURA

DURANTE LA SALDATURA PUÒ ORIGINARSI UN INCENDIO O UN'ESPLOSIONE

- Seguire le norme di sicurezza sul lavoro nel contesto della saldatura. Il luogo di lavoro deve essere dotato di un apposito estintore.

• È vietato saldare in luoghi dove siano presenti sostanze facilmente infiammabili.
• La saldatura è proibita, se si trovano particelle o fumi infiammabili nell'aria.
• Nel raggio di 12 m dal luogo di saldatura non devono esserci sostanze infiammabili, se possibile coprirle con una protezione ignifuga.
• Adottare misure di sicurezza contro scintille e particelle di metallo incandescenti.
• Fare sempre attenzione che non entrino scintille o schizzi di metallo incandescenti nell'alloggiamento attraverso fessure o aperture.
• Non possono essere saldati contenitori di alcun tipo che contengano o abbiano contenuto sostanze facilmente infiammabili. È vietato saldare nelle immediate vicinanze.
  • Non possono essere saldati contenitori sottovuoto o condutture sottovuoto.

IT IT

• Assicurarsi che vi sia un'ottima aerazione sul luogo di lavoro.
  • Assumere una posizione stabile per il lavoro di saldatura.

1.3 METODI DI PROTEZIONE PERSONALE

• Le radiazioni dell'arco elettrico possono causare problemi agli occhi e disturbi dermatologici.
- Durante la saldatura si consiglia di indossare abbigliamento anti-infortunistico (in pelle o cotone spesso) pulito, ignifugo e privo di tracce d'olio, guanti di pelle, scarpe solide e un casco.
- Prima di iniziare il lavoro spostare tutti gli oggetti facilmente infiammabili o esplosivi come propanobutano, accendini e fiammiferi fuori dal raggio.
- Usare una protezione per il viso (casco o maschera) e una protezione per gli occhi con un filtro di oscuramento appropriato che sia ideato per permettere al saldatore di vedere e che protegga dal voltaggio della corrente. Gli standard di sicurezza indicano il fattore 9 (minimo n. 8) per ogni amperaggio al di sotto dei 300 A. Valori più bassi possono essere utilizzati se l'arco ricopre l'oggetto da lavorare.
• Gli occhiali di protezione con protezione laterale e la rispettiva licenza sono sempre da utilizzare o una copertura analoga.
• Utilizzare coperture di sicurezza per proteggere altre persone dalla luce abbagliante o dagli schizzi.
- Portare sempre tappi per le orecchie o altre protezioni per le orecchie per proteggersi da livelli di rumore molto elevati e per proteggersi dalle scintille.
- Persone non coinvolte sono da proteggere dai possibili pericoli mentre si guarda l'arco elettrico.

1.4 PROTEZIONE DALLA FOLGORAZIONE

UNA SCARICA ELETTRICA PUÒ PORTARE ALLA MORTE

• Collegare il filo dell'alimentazione elettrica alla presa più vicina. Evitare una distribuzione dei cavi potenzialmente pericolosa nel locale e su superfici non controllate, poiché ciò può portare a una folgorazione o un incendio.
  • Un contatto con parti elettricamente cariche può portare a una folgorazione o a serie scottature.
  • L'arco elettrico e il luogo di lavoro sono elettricamente carichi per il flusso di corrente.
• Il circuito in entrata e il circuito della corrente interno sono sempre in tensione.
• I componenti in tensione non devono essere toccati.
• Utilizzare guanti asciutti e non danneggiati nonché un abbigliamento protettivo adatto.
• Le stuoie di isolamento o altri rivescimenti di isolamento devono essere usati sul pavimento. Questi devono essere sufficiente grandi, di modo che il contatto del corpo con l'oggetto o con il terreno non sia possibile.
  • L'arco elettrico non deve essere toccato.
  • Prima della pulizia o la sostituzione dell'elettrodo bisogna staccare la saldatrice dall'alimentazione.
• Controllare che il cavo di messa a terra e la spina siano collegati a una spina correttamente collegata con la messa a terra. Un collegamento alla messa a terra errato può mettere in pericolo non solo la salute, bensi anche la vita dell'utente.
• Esaminare regolarmente il cavo della corrente alla ricerca di eventuali danneggiamenti o isolamento mancante. I cavi danneggiati devono essere scambiati. La riparazione negligente della copertura isolante può portare alla morte o a problemi di salute.
  • Il dispositivo deve essere spento qualora non venga utilizzato.
• Il cavo non deve essere arrotolato attorno al corpo.
  • L'oggetto saldato deve essere correttamente collegato con la messa a terra.
• Il dispositivo può essere utilizzato esclusivamente se completamente senza problemi.
• Componenti danneggiate del dispositivo sono da riparare o sostituire. In caso di lavori da eseguire in quota utilizzare le apposite cinture di sicurezza.
• Tutti i componenti delle attrezzature e dei dispositivi di sicurezza devono essere conservati nello stesso luogo.
  • In caso di accensione del disinseritore la presa è da tenere il più lontano possibile dal corpo.
• Il cavo di massa è da collegare possibilmente il più vicino possibile all'elemento saldato (per esempio al tavolo di lavoro)

In seguito allo spegnimento del cavo di alimentazione il dispositivo può rimanere in tensione.

- In seguito allo spegnimento del dispositivo e dopo aver staccato il cavo di alimentazione controllare la tensione del condensatore in entrata e assicurarsi che il valore della tensione sia pari a zero. In caso contrario i componenti del dispositivo non devono essere toccati.

1.5 GAS E FUMO

ATTENZIONE! Il gas può essere pericoloso per la salute o addirittura portare alla morte.

- Mantenere sempre una certa distanza dallo scarico del gas.

• Durante la saldatura assicurarsi che l'aerazione dell'ambiente sia sempre sufficiente. Evicare l'inalazione del gas.
- Rimuovere dalla superficie degli oggetti saldati sostanze chimiche (lubrificanti o detergenti) poiché la temperatura può portarli a bruciare e liberare pericolose sostanze aeriformi.
- La saldatura dei dettagli in zinco è possibile solo con un sistema di scarico performante con la possibilità di filtrare e l'alimentazione di aria pulita. I fumi dello zinco sono molto velenosi. Un sintomo dell'avvelenamento è la cosiddetta febbre dello zinco.

1. DATITECNICI

Nome del prodotto Saldatrice
Modello S-MIGMA-155 S-MIGMA-175 S-MIGMA-195
Tensione in ingresso/frequenza nominale 230 V~ / 50Hz
Corrente di ingresso nominale	13 A (MMA)	14 A (MMA)	16 A (MMA)
	11 A (MIG)	11,5 A (MIG)	14 A (MIG)
Tensione a circuito aperto	20 - 36 A	20 - 38 A	20 - 39 A
Corrente di saldatura (MMA/MIG)	60 - 155 A	60 - 175 A	60 - 195 A
Ciclo di lavoro (MMA/MIG)	15 %	15 %	15 %
Corrente di saldatura nel ciclo di lavoro a 100% (MMA/MIG)	60 A	67 A	75 A
Diametro	0,6 - 0,8 mm	0,6 - 0,8 mm	0,6 - 0,8 mm
Tipo di filo	Cavo rigido /cavo a tramaflessibile (Flux)	Cavo rigido /cavo a tramaflessibile (Flux)	Cavo rigido /cavo a tramaflessibile (Flux)

3. FUNZIONAMENTO

3. I OSSERVAZIONI GENERALI

• Il dispositivo è da utilizzare secondo il rispetto delle indicazioni di sicurezza e delle informazioni sulla targhetta (Grado IP, ciclo di lavoro, tensione dell'alimentazione, ecc.).
  • Il dispositivo non può essere aperto. In caso contrario la garanzia perde validità. I componenti non coperti che potrebbero esplodere possono causare ferite.
• Il produttore non è responsabile di modifiche tecniche del dispositivo o danni materiali in seguito a queste modifiche.
  • In caso di disturbi del dispositivo si prega di rivolgersi al servizio di assistenza del rivenditore.
  • Le scanalature di ventilazione non possono essere coperte. La saldatrice è da mantenere a circa 30 cm di distanza dagli oggetti circostanti.
• La saldatrice non può essere tenuta né nella prossimità del corpo né sotto il braccio.
• Il dispositivo non può essere utilizzato in locali in cui ci siano quantità elevate di gas o polvere. Inoltre la saldatrice non deve essere utilizzata nei locali in cui si trovano dispositivi che presentano alti valori di emissioni elettromagnetiche.

IT

IT

3.2 STOCCAGGIO DELL'APPARECCHIO

• Il dispositivo deve essere protetto dall'acqua e dall'umidità.
• La saldatrice non deve mai essere posta su una superficie riscaldata.
• Riporre il dispositivo in un luogo pulito e asciutto.

3.3 COLLEGAMENTO DEL DISPOSITIVO

3.3.1 COLLEGAMENTO ALL'ALIMENTAZIONE ELETTRICA

• Far controllare il collegamento all'alimentazione da personale qualificato. Inoltre il personale qualificato dovrebbe controllare che la messa a terra e l'impianto elettrico funzionino correttamente secondo le indicazioni di sicurezza.
• Il dispositivo è da posizionare nelle vicinanze del luogo di lavoro.
• Le saldatrici monofase devono essere collegate alla spina dotata di messa a terra.
• La saldatrice, alimentata da una rete trifase, viene spedita senza spina. La spina deve essere procurata a parte. Affidare il montaggio a una persona qualificata.

ATTENZIONE! IL DISPOSITIVO NON PUO ESSERE USATO SE L'IMPIANTO NON È DOTATO DI FUSIBILE!

3.3.2 COLLEGAMENTO DEL GAS

• Posizionare le bottiglie del gas lontano dall'oggetto saldato e e protegretele da eventuali cadute accidentali.
• Collegare la bottiglia o il dispositivo per il gas all'apposita presa della saldatrice usando una flangia adatta e un riduttore con una regolazione del flusso del gas. Attenzione! È vietato collegare i riduttori per la casa (piano cottura, ecc.) alle bottiglie del gas per saldatura e viceversa. La sostituzione può portare alla distruzione del riduttore e a ferite sul corpo.
  • L'uso economico di gas estende il tempo della saldatura.

4. FUNZIONAMENTO

S-MIGMA-155: S-MIGMA-175 | S-MIGMA-195:

STAMOS MCM-55 6 7 8 9 10 1 2 3 4 5 6 7 8 9 10

8 S 7 6 5 3 2 STD. 100% 10 9 1

1. Alimentazione

2.6 - Manopola per la regolazione della velocità della bobina del filo
3. Interruttore ON/OFF
4. CURRENT = Corrente principale regolabile.
5. Interruttore MIG/MMA
6. Cavo con supporto MIG

1. SPIA DI MALFUNZIONAMENTO = la spia si accende nelle seguenti situazioni: a) Se la macchina rileva un errore e non può essere utilizzata.

b) Quando la saldatrice supera il limite di sovraccarico predefinito, la modalità di protezione viene impostata automaticamente e il dispositivo imposta la sua funzione. Ciò significa che, dopo che la saldatrice si è surriscaldata, il dispositivo si ferma per poter ritornare all'impostazione di controllo della temperatura. Il dispositivo si blocca automaticamente. Durante questo processo si illumina una spia rossa sulla parte anteriore del dispositivo. Si prega di non rimuovere la presa dalla corrente. Per poter portare a termine il raffreddamento si attiva il processo di ventilazione. Quando la spia rossa si spegne, la temperatura è ritornata al livello ottimale e il dispositivo può essere nuovamente utilizzato.

1. Collegamento del gas - nella parte posteriore del dispositivo

2. Collegamento MMA = saldatura ad arco manuale (E-Hand/MMA)

3. La saldatura ad arco (E-Hand/MMA) è uno di più vecchi metodi elettrici di saldatura per materiali metallici, tuttora implegato. L'arco elettrico posto tra un elettrodo che si fonde (con funzione di materiale aggiuntivo) e il pezzo di lavoro funge da fonte di calore per la saldatura. Cavo di massa

L'apparecchio può funzionare sia con un filo massiccio e gas sia con filo di riempimento senza gas. Se si vuole lavorare con filo pieno con le saldatrici S-MIGMA-155 | S-MIGMA-175 | S-MIGMA-195 devono essere cambiati i poli come in figura.

1. Aprire la copertura superiore (S-MIGMA-155) / lo sportello laterale (S-MIGMA-175 | S-MIGMA-195) della saldatrice tirando la leva.
2. Prestare attenzione alla dimensione del sostegno della bobina Le grandezze devono corrispondere al diametro della bobina. Posizionare quindi la bobina sulla barra dentata.
3. Svolgere il filo in senso orario. L'inizio del filo è solicamente assicurato alla bobina in modo che il filo non si possa staccare dalla bobina. Utilizzare una bobina normalmente reperibile sul mercato. La grandezza del sostegno corrisponde agli standard.

IT

1. Allencare la vite di ancoraggio dal sostegno della bobina. Posizionare quindi la bobina sul sostegno. Stringere la vite di ancoraggio e avvitare attentamente affinché il filo non possa scivolare. Fare attenzione che la vite non sia stretta eccessivamente poiché ciò potrebbe influenzare negativamente l'effettività della saldatura. Fare attenzione che l'estremità del filo sia regolare e dritta.

2. Aprire la manopola

3. Sollevare l'elemento ad arco.

4. Controllare che le scanalature sul rullo della bobina corrispondano al diametro del filo.

5. Quindi abbassare l'elemento ad arco e stringere la manopola fino a che il filo non scorra in modo uniforme sui rulli. Se il filo scivola sui rulli stringere ulteriormente la manopola. Attenzione: Non stringere eccessivamente altrimenti la pressione eccessiva sui rulli può causare danni al motore della bobina.

6. Accendere quindi la saldatrice. (Interruttore on/off)

7. Impostare la quantità di gas necessaria sulla valvola del contenitore del gas.

II. Il dispositivo è pronto per la saldatura.

5. COLLEGAMENTO DELLA TORCIA

Collegare la torcia con l'invertitore in modo che il tubo dell'aria, fissato all'estremità della torcia, giri sul pezzo di collegamento della torcia, che è fissato alla parte anteriore della macchina. Assicurarsi che il montaggio sia corretto serrando leggermente con una chiave meccanica. Non stringere troppo rigidamente.

6. SMALTIMENTO DELL'IMBALLAGGIO

Si prega di conservare l'intero imballaggio (cartone, nastro adesivo e polistirolo), nel caso in cui per problemi di funzionamento fosse necessario rispedire il prodotto al servizio clienti!

7. TRASPORTO E STOCCAGGIO

Durante il trasporto l'apparecchio deve essere protetto da scosse o cadute così come il posizionamento sul lato superiore. Conservare in un luogo ben aerato con aria asciutta e senza gas corrosivi.

8. PULIZIA E MANUTENZIONE

• Staccare la spina dell'alimentazione prima della pulizia e di ogni utilizzo del dispositivo e lasciarlo raffreddare completamente.

- Per la pulizia delle superfici utilizzare esclusivamente detergenti non corrosivi

- Prima di ogni operazione di pulizia, asciugare bene tutte le componenti prima di utilizzare nuovamente il dispositivo.

• Lasciare asciugare l'apparecchio in un luogo asciutto e proteggerlo dall'eccessiva umidità e dai raggi solari diretti.

9. REGOLARE CONTROLLO DELL'APPARECCHIO

Verificare regolarmente che gli elementi dell'apparecchio non presentino danni. Nel caso si riscontrassero danni, è severamente vietato qualsiasi impiego del dispositivo. Si prega di contattare il venditore di riferimento affinché vengano effettuate le modifiche necessarie.

Cosa fare in caso si verifichino problemi?

Contattare il venditore e fornire i seguenti dati:

- Numero di fatturazione e numero di serie (dei quali l'ultimo si trova sulla targhetta del dispositivo)

- Se possibile fornire una foto del pezzo difettoso

- Provvedere a descrivere il problema che avete riscontrato nel modo più preciso possibile in modo che il servizio clienti sia in grado di circoscrivere il problema e di risolverlo.

• Più dettagliate sono le informazioni da voi fornite, maggiore è l'aiuto che possiamo fornirvi!

IMPORTANTE: Non aprire o smontare mai l'apparecchio senza l'autorizzazione del servizio clienti. Questa operazione non autorizzata fa decadere la garanzia!

STAMOS®

WELDING GROUP

NÁVOD K POUŽITÍ

S-MIGMA-155

S-MIGMA-175

S-MIGMA-195

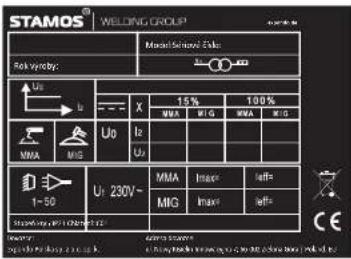

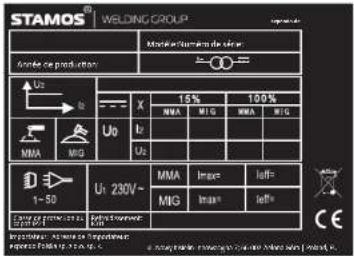

SYMBOLY
