MANUALE UTENTE S-MIG 350H Stamos

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforzano costamente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglse. Eventuali discrepanze o differenze create alla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenate nel manuale di istruzioni, consultare la versione inglse dei contentuti, in quanto questa è la versione ufficiale.

1. Simboli

	Consultare le istruzioni per l'uso.
	Prodotto riciclabile.
CE	Soddisfa i requisiti delle norme di sicurezza pertinenti.
	Indossare indumenti protettivi che protegano tutto il corso.
	Attenzione! Indossare quanti di protezione.
	Indossare occhiali protettivi
	Indossare la protezione dei piedi
	Attenzione! La superficie calda più causare uszioni!
	Attenzione! Rischio di incendio o esplosion.
	Attenzione! Vapori nocivi, pericolo di avvenamento. I gas e i fumi possono essere pericolosi per la salute. Durante il processo di saldatura vengono rilasciate gas e fumi di saldatura. L'inalazione di queste sostanze più essere pericolosa per la salute.
	Usare una maschera per saldatura con il livello appropriato di escuramento del filtr.
	ATTENZIONE! Radiazioni nocive dell'arco di saldatura
	Non toccare le parti in tensione

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e posso non differire in alcuni dettagli dall'aspetto reale del prodotto.

1. Dati tecnici

Nome del prodotto	Saldatrice MIG / MAG
Modello di prodotto	S-MIG 350H
Tensione nominale di ingressso [V] / Frenuzione [Hz]	400~/ 50
Tipo di saldatura	MIG/MAG | MMA
Gamma di corrente di saldatura [A]	40-350 (MIG)20-350 (MMA)
Tensione a vuoto [V]	65 - MIG/MAG | MMA
Ciclo nominale di lavoro [%]	60
Currente di saldatura in un ciclo di lavoro del 100% [A]	250 (mig)250 (MMA)
Currente di saldatura in un ciclo di lavoro del 60% [A]	350 (mig)350 (MMA)
Diametro del filo [mm]	Ø 0,8 - 1,2
Hot start	Sì
Raffreddamento	Ventilatore
Classe di isolamento	F
Grado di protezione dell'alloggiamento	IP21S
Temperatura ambientedurante il funzionamento [°C]	-20 ~ 40
Dimensions [mm]	560x450x330
Peso [kg]	46,9

3. Descrizione generale

Il manuale ha lo scopo di assistere in un uso sicuro e fidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzato la TECHNOIA e i componenti più recenti e mantenendo i più alto standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire un funzionamento duratto e affidabile del dispositivo, assicurarsi di utilizzarlo e mantenerlo correttamente in conformità con le linee guida contene in quello manuale di istruzioni. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendoiconto del progresso technique e della possibilità di ridurre il rumore, l'unità è progettata e costruita in modo tale da ridurre al minimo possibile i rischi derivanti dalle emissioni sonore.

4. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avventenze e le istruzioni di sicurezza. Il mancato rispetto delle avventenze e delle istruzioni cui possare folgorazione, incendio e/o danni fisici o morte.

Il termine "dispositivo" o "prodotto" nelle avventenze e nella descrizione delle istruzioni fa riferimento

Saldatrice MIG/MAG

4.1. Indicazioni generali

• Preendersi cura della propria sicurezza e di quale degli astanti leggendo e seguendo attentamente le istruzioni.
• Per l'accensione, l'utilizzo, la riparazione e il funzionamento del disposativo posso essere responsabili solo le personne qualificate.
  Il dispositorio non deve essere usato in modo improprio.

4.2. Linee guida per la messa in sicurezza dei lavori a rischio di incendio

La preparazione dell'edificio e dei locali per i lavori a rischio di incendio consiste in:

• la pulizia dei locali o delle aree in cui il lavoro deve essere eseguito da tutti i materiali, combustibili e dallo sporco:
• allontanare a distanza di sicurezza tutti gli oggetti combustibili e non combustibili in imballaggi combustibili:
  protezione contro, ad esempio, gli schizzi di saldatura di materiali che non possono essere rimossi coprendoli, ad esempio, con lamiere, pannelli di gesso ecc;
  controllare che i materiali o gli oggetti suscettibili di accensione nelle stanze adiacenti non richiedano precauzioni locali:
• sigillare con materiali incombustibili tutte le aperture per installazioni, ventilazione, ecc., situate nelle vicinanze del luogo di lavoro;
  proteggere i tubi e i cavi elettrici e del gas con isolamento combustibile dagli schizzi di saldatura o dai danni meccanici, se si trovano nel Campo di rischio dei lavori a rischio di incendio:
  controllare che nell'area dei lavori previsti in quel giorno non si stiano eseguendo lavori di pittura o altri lavori con sostanze inflammabili.

Le scintille possono causare incendi

Le scintille della saldatura possono causare incendi, esplosioni e usioni alla pelle non protetta. Indossare quanti da saldatore e indumenti protettivi durante la saldatura. Rimuovere o mettere in sicurezza tutti i materiali e le sostanze inflammabili dall'area di lavoro. Non saldare contentitori o serbati chiusi che hanno contentuto liquidi inflammabili. Tali contentitori o serbati devono essere lavati prima della saldatura per rimuovere i liquidi inflammabili. Non saldare vicino a gas, vapori o liquidi inflammabili. Le attrezzature antincendio (coperte e estintori a polvere o a neve carbonica) devono essere collocate vicino alippo di lavoro in un luogo visibile e migliormente accessibile.

La bombola può esplodere

Usare solo bombole di gas approbate e un regolatore correttamente funzionante. La bombola deve essere trasportata e conservata in posizione verticale. Proteggere le bombole da fonti di calore, urti e anni meccanici. Mantenere tutti i componenti delsystema del gas in buone condizioni: bombola, tubo, raccordi, regolatore.

I materiali saldati posso nbruciare

Non toccare mai le parti saldate con parti del corpo non protette. Usare sempre guanti da saldatore e pinze quando si tocca e si sposta il materiale saldato.

4.3. Preparazione delippo di lavoro per la saldatura

Attenzione! La saldatura può incendi o esplosioni.

• Rispettare le norme di sicurezza e salute per i lavori di saldatura e dotare ilippo di lavoro di un estintore adeguato
• É vietata la saldatura in luoghi dove possocono prendere fuoco materiali infiammabili.
• É viétata la saldatura in atmosera contente una miscela esplosiva di gas, vapori, nebbie o polveri, infiammabili con aria.
• Rimuovere tutti i materiali inflammabili entro un raggio di 12 m dal luogo di saldatura e, se ciò è impossibile, coprire i materiali inflammabili con una copertura non inflammabile.
• Adottare misure precauzionali contro scintille e particelle metalliche incandescenti.
• Tenere presente che scintille o schegge di metallo rovente possono penetrare attraverso le fessure o le aperture di cappucci protettivi, coperchi o schermi.
• Non saldare serbatoi o fusti che contengono o hanno contentuto sostanze infiammabili. Non saldare nemmeno nelle loro vicinanze.
• Non saldare serbatiotssopptone, tubazioni sotto pressione o serbatiotssopptone.
• Fornire sempre una ventilazione sufficiente.
• Assicurarsi di essere in una posizione stabile prima di iniziare a saldare.

4.4.Dispositivi di protezione personale

Attenzione! Le radiazioni dell'arco elettrico sono danneggiare la vista o la pelle del corpo.

• Durante la saldatura, indossare indumenti protettivi puliti e privi di olio, realizati in materiale non infiammabile e non conduitivo (pelle, cotone spesso),GUanti in pelle, stivali alto e un cappuccio protettivo.
• Prima di saldare, eliminare qualiasi oggettto infiammabile o esplosivo come accendini a propanobutano e fiammiferi.
• Utilizzare una protezione per il viso (casco o schermo) e copire gli occhi con una maschera che corrisponda alla vista e alla corrente di saldatura del saldatore. Gli standardi sicurezza suggeriscono una tinta n. 9 (minimo n. 8) per qualsiasi amperaggio inferiore a 300 A. è possibile utilizzato tinte di schermatura inferiori se l'arco è coperto dal pezzo in lavorazione.
• Usare sempre occhiali di sicurezza omologati con una protezione laterale sotto il casco o altra protezione.
• Utilizzare schermi sul posto di lavoro per proteggere gli altri da riflessi o schizzi.
• Indossare sempre tappi per le orecchie o altre protezioni per l'udito contro il rumore eccessivo e per evitare che gli schizzi entrino nelle orecchie.
• Avvertire gli astanti di non guardare l'arco elettrico.

4.5. Protezione contro le scosse elettriche

Attenzione! La scossa elettrica può essere fatale.

• Inserire il cavo di alimentazione nella presa più vicina e intradarlo in modo pratico e sicuro. Si deve evitare la posa incauta del cavo sul pavimento nell'area di saldatura, poiché questo può portare a scrosse elettriche o incendi.

• Il contatto con parti elettricamente cariche può causare scosse elettriche o gravi usioni.

• L'arco elettrico e l'area di lavoro si caricano elettricamente quando la currente scorre.
• Anche il circuito di ingresso ei circuiti interni dell'unità sono molto tensione quando l'alimentazione è accesa.
• Non toccare i componenti sotto tensione.
• Indossare guanti isolanti asciutti, privi di lanugine e indumenti protettivi.
• Utilizzare tappetini isolanti o altri rivestimenti isolanti sul pavimento sufficientemente larghi da impedire il contatto tra il corso e l'oggetto o il pavimento.
  Non toccare l'arco elettrico.

• Spegnere l'alimentazione prima di maneggiare, pulire o sostituire l'elettrodo.

• Assicurarsi che il cavo di messa a terra sia collegato correttamente e che la spina sia correttamente insertita nella presa con messa a terra. Una messa a terra inadaguata del dispositivo cui poto causare pericolò per la vita o la salute.

• Controllare regolarmente che i cavi di alimentazione non siano danneggiati o privi di isolamento. Un cavo danneggiato deve essere sostituito. Una riparazione incauta dell'isolamento cui potà causare la morte o la perdita della salute.
• Spegnere il dispositivo quando non è in uso.
• Il cavo non deve essere avvolto attorno al corpo.
• Il pezzo deve essere correttamente什么意思 a terra.
• Possono essere utilizzati solo accessori in buone condizioni.
• Le parti danneggiate del dispositivo devono essere riparate o sostituite. Usare un'imbracatura di sicurezza quando si lavora in altezza.
• Tutte le attrezzature e gli articoli di sicurezza devono essere conservati in un unico posto.
• Tenere la punta dell'impugnatura lontana dal corpo quando si aziona il grilletto.
• Fissare il cavo di massa al pezzo da lavorare o il più vicino possibile ad essere (ad es. al banco da lavoro).

Attenzione! Quando il cavo di alimentazione è scollegato, il disposativo potrebbe essere più sulla totso tensione.

• Dop aver spento l'unità e scollegato il cavo di tensione, controllare la tensione sul condensatore di ingressso e assicurarsi che il valore di tensione sia zero, in caso contrario non toccare i componenti dell'unità.

4.6. Gas fumi

Attenzione! Il gas più essere pericoloso per la salute o portare alla morte!

• Mantenersi sempre a distance dall'uscita del gas.
• Durante la saldatura prestare attenzione al ricambio d'aria, evitando l'inalazione di gas.
• Rimuovere le sostanze chimiche (grassi, solventi) alla superficie dei pezzi che bruciano ad alta temperatura emettendo fumi velenosi.
• La saldatura di parti zincate è consentita solo con un'efficiente aspirazione con filtrazione e immissione di aria pulita. I vapori di zinco sono molto tossici e il sintomo dell'avvelamento è la cosiddetta febbre da zinco.

5. Istruzioni per l'uso

5.1. Indicazioni generali

• L'apparecchio deve essere utilizzato conformmente alla sua destinazione d'uso, rispettoando le norme sulla salute e sulla sicurezza nei luoghi di lavoro e i dati riportati sulla targhetto (grades IP, ciclo di funzionamento, tensione di alimentazione, ecc.)
• L'unità non deve essere aperta, in quanto ciò invaliderà la garanzia. Inoltre, l'esplosion di parti scoperte può causare lesioni personali.
  Il produttore non è responsable delle modifiche tecniche al dispositivo o dei danni materiali derivanti da tali modifiche.
• In caso di malfunzionamento del disposativo, contattare il servizio di assistenza.
• Non coprire le fissure di ventilazione del dispositivo - posizionare la saldatrice a 30 cm di distance dagli oggetti circostanti.
• La saldatrice non deve essere tenuta sotto il braccio o vicino al corpo.
  Il dispositorio non deve essere installato in stanze con ambiente aggressivo, alta polvere e vicino a dispositivi con alta emissione di campi elettromagnetic.

5.2. Conservazione del disposativo

Proteggere l'unità da acqua e umidità.

Il saldatore non deve essere posizionato su una superficie riscaldata.
- Conservare la macchina in un locale asciutto e pulito.

5.3. Collegamento del disposativo

5.3.1. Collegare la corrente

• Il disposativo deve essere collegato da una persona qualificata. Inoltre, una persona con le qualihe necessarie dovrebbe controllare che la messa a terra e l'installazione elettrica, compreso ilsystema di protezione, siano conformi alle norme di sicurezza e funzionino correttamente.
• Posizione are il dispositivo vicino all'area di lavoro.
• Evitare cavi troppo lunghi per collegare il dispositivo.
• Le saldatici monofase devono essere collegate a una presa dotata di un perno di messa a terra.
• Le saldatici con alimentazione trifase sono consegnate nella spina; è necessario procurarsi una spina da soli e farla montare da una persona qualificata.

ATTENZIONE! Il disposativo può essere utilizzato solo se collegato all'impianto con un fusabile funzionante.

5.3.2. Collegamento del gas

• Le bombole di gas devono essere posizionate lontano dal pezzo da lavorare e assicurare contro la caduta.
• Il connettore del gas della saldatrice deve essere collegato alla bombola o alsystema del gas con un tubo adeguato e un regolatore con controllo del flusso del gas. Attenzione! è inaccettabile usare i riduttori di rete per le bombole e viceversa. Tale sostituzione può provocare danni al riduttore e lesioni personali.
  L'uso economico del gas aumento il tempo di saldatura

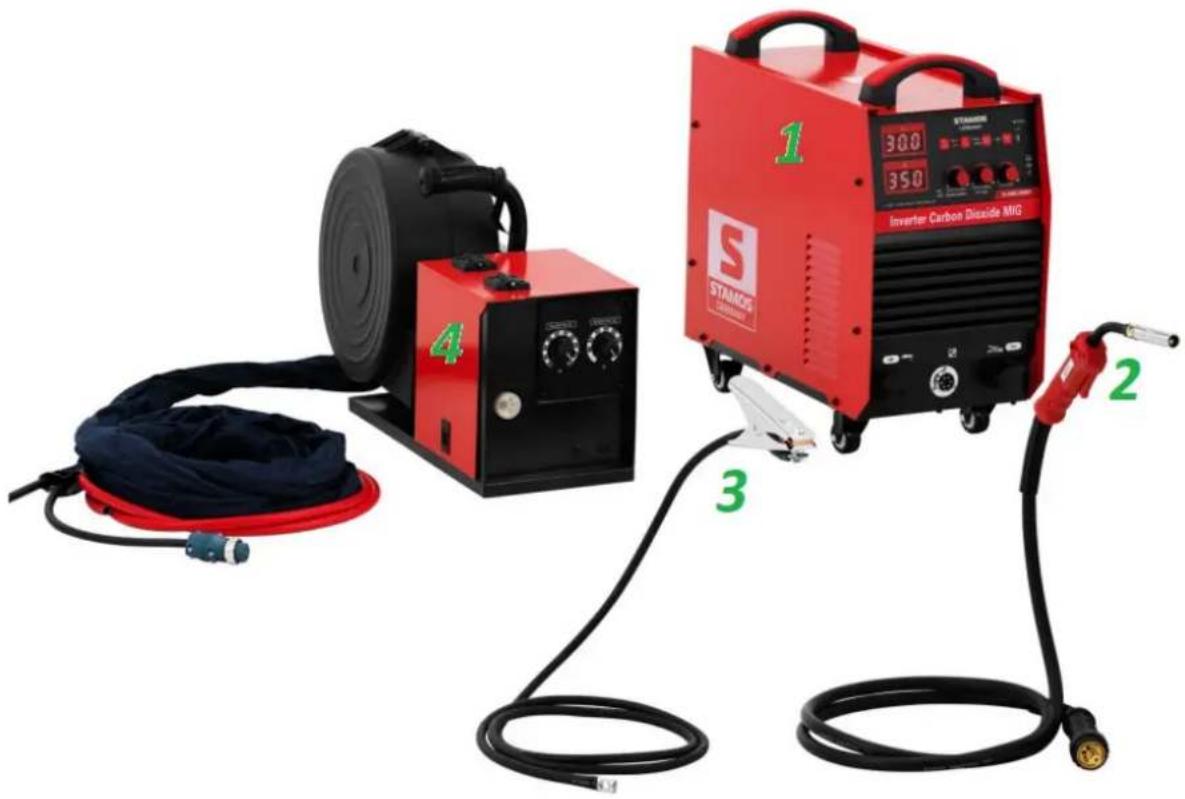

6. Panorama del Prodotto

1 - Saldatrice MIG/MAG
2 - Supporto per saldatura MIG/MAG con cavo
3 - cavo di terra con morsetto
4 - trainafilo

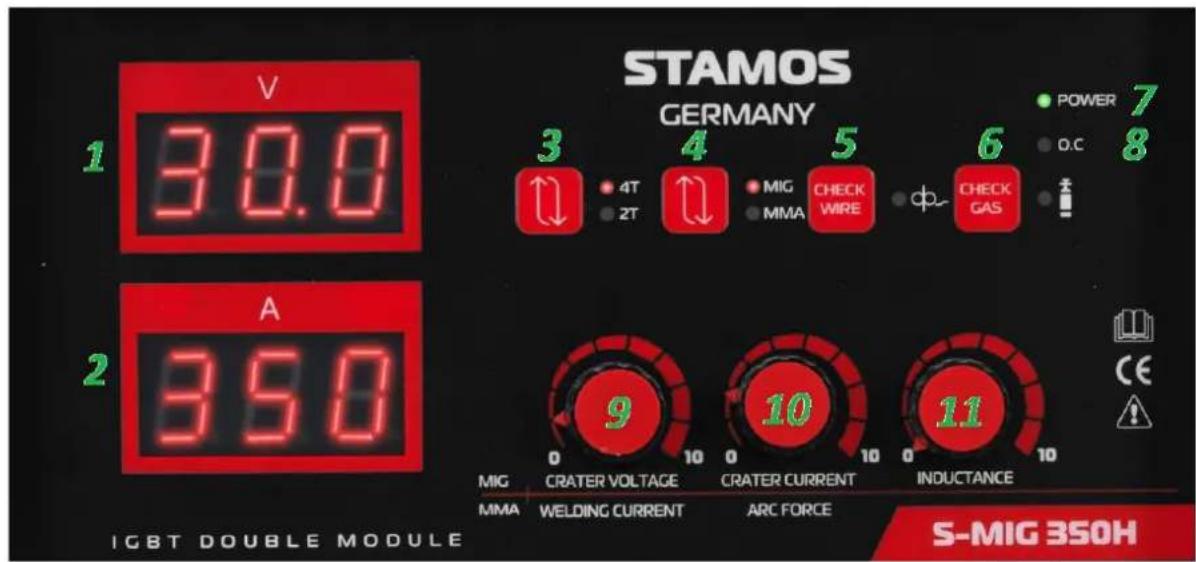

Pannello di controllo della saldatrice:

1.	Visualizzazione della tensione di saldatura.
2.	Visualizzazione della corrente di saldatura.
3.	Selezione della funzione di saldatura: 2T / 4T per MIG / TIG: • 2T - premendo il pulsante sulla torcia di saldatura si avvia il processo di saldatura/taglio del metallo e rilasciendo il pulsante si termina il processo. • 4T - la pressione del pulsante sulla torcia di saldatura avvia il processo di saldatura/taglio del metallo, il rilascio del pulsante non termina il processo. Una successiva pressione e rilascio del pulsante completa il processo di saldatura del metallo.
4.	Selezione della modalità di saldatura: MIG/MAG o MMA
5.	CHECK WIRE - pulsante avanzamento filo
6.	CHECK GAS - pulsante di controllo del flusso del gas di protezione
7.	POWER - indicatore di alimentazione
8.	OC - spia di sovraccarico termico - quando il dispositivo si surriscalda,questa spia si accende e il dispositivo si spegne. Non tentare di riprenderere la saldatura lasciando la macchina con i ventilatori in funzione. L'indicatore si spegne automaticamente quando il dispositivo si raffredda. Prestare attenzione al ciclo di lavoro nominale.
9.	Manopola di regolazione: • corrente di saldatura per saldatura MMA • tensione di saldatura finale per saldatura MIG/MAG
10.	Manopola di regolazione: • ARC FORCE (controllo della dinamica dell'arco) per la saldatura MMA • corrente di saldatura finale per saldatura MIG/MAG
11.	Manopola di regolazione dell'indutanza per saldatura MIG/MAG

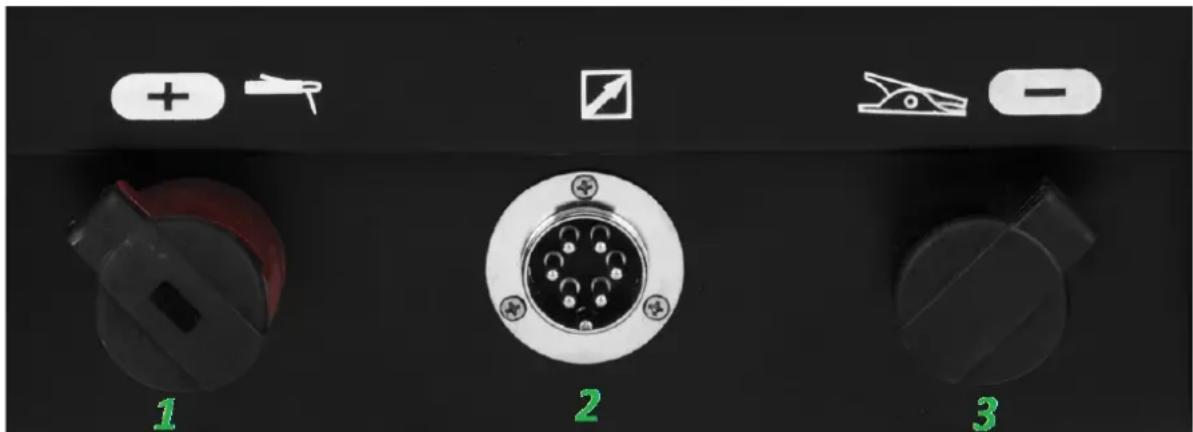

Prese di collegamento per saldatrici:

1 - Presa cavo (polo positivo) - Saldatura MMA
2 - Presa cavo commande trainafilo - Saldatura MIG/MAG
3 - Presa cavo (polo negativo) - Saldatura MIG / MAG | MMA

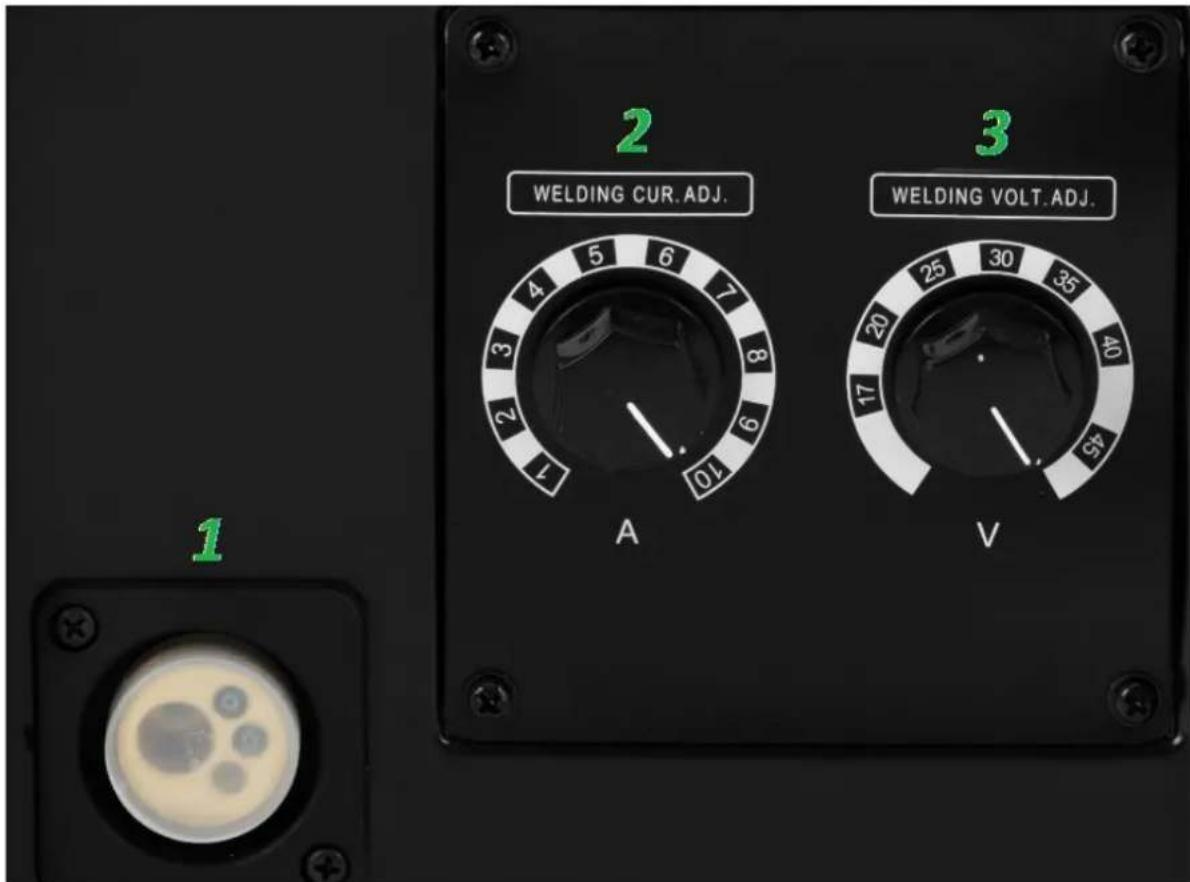

Pannello trainafilo:

1 - Presa di collegamento del cavo di saldatura MIG/MAG

2 - Manopola di regolazione della corrente di saldatura

3 - Manopola regolazione tensione di saldatura

7. Collegamento dei cavi

ATTENZIONE! L'impiano elettrico al quale verrà collegata la macchina deve essere dotato di un fusibile di sovracorrente.

Se si utilizza una prolunga, la sua sezione trasversale deve essere almeno uguale a quella del cavo di alimentazione.

ATTENZIONE! Il collegamento dei cavi al dispositivo deve essere effettuato con l'alimentazione scollegata e il dispositivo spento.

Saldatura con metod MIG/MAG

1) Inserire la spina del cavo della torcia di saldatura nella presa di uscita Euro MIG/MAG sul pannello frontale della macchina e serrarla.
2) Inserire la spina del cavo di messa a terra nel terminale segnato "-" sul pannello anteriore della saldatatrice e stringerla in senso orario.
3) Assicurarsi che nella macchina sia installato il filo di saldatura corretto.
4) Collegare la bombola del gas di protezione con un riduttore di pressione all'ingresso del gas sul pannello posteriore della macchina utilizzando un tubo del gas.

5) Inserire il cavo di alimentazione in una presa elettrica e avviare la macchina. Dopo ave collegato il cavo di massa al pezzo, il lavoro cui iniziare.

Saldatura MMA

1) Collegare il cavo della torcia di saldatura al connettore contrassegnato da un segno "-e tornere la spina del cavo per fissare la connessione.
2) Collegare il cavo di terra al connettore contrassegnato da un segno "+" e tornere la spina del cavo per fissare la connessione.

Attenzione! La polarità dei cavi più variate! Tutte le informazioni sulla polarità devono essere descritte sulla confezione fornita dal produttore dell'elettrodo!

3) Inserire il cavo di alimentazione in una presa elettrica e avviare la macchina. Dopo aven collegato il cavo di massa al pezzo, il lavoro cui iniziare.

8. Sostituzione della scanalatura del rullo di trasmissione

ATTENZIONE! Tutte le operazioni di manutenzione, sostituzione di parti, riparazioni o regolazioni devono essere eseguite con l'alimentazione scollegata dal dispositorio.

Se è necessario modificare il diametro del filo, sostituireanche il rullo di trasmissione o regolare la posizione del rullo di trasmissione.

Prestare attenzione ai diversi tipi di rotoli a seconda del filo di saldatura utilizzato:

Rulli con scanalatura ad "U".

Rulli con scanalatura zigrinata.

I più popolari sono i rulli con una scanalatura a forma di V. Tali rulli sono progettati per i fili di saldatura più diffusi. Nel caso di fili di alluminio vengono utilizzati rulli con una scanalatura a forma di U. Ciò è dovuto al fatto che il filo di alluminio è più soggetti allo schiacciamento, affinché il filo non si deformi, è necessario utilizzato un rullo appropriato. Un gruppo ristretto separato di rulli di alimentazione sono rulli zigrinati per filo animato (FCAW).

9. Sostituzione del filo di saldatura

ATTENZIONE! Tutte le operazioni di manutenzione, sostituzione di parti, riparazioni o regolazioni devono essere eseguite con l'alimentazione scollegata dal dispositorio.

1. Aprire l'alloggiamento della bobina premendo i pulsanti di aperture e installare la bobina in modo che ruoti in senso antiorario.
2. Fissare la bobina con il blocco della bobina.
3. Sganciare l'estremità del filo alla bobina e tenerla sempre in mano per evitare che la bobina si srotoli.
4. Raddrizzare l'estremità del filo per circa 20 cm e tagliare la parte piegata.
5. Aprire la leva di regolazione della pressione che après il meccanismo di alimentazione.
6. Guidare il filoattraverso la guida del filo posteriore fino alla guida del filo della torcia di saldatura.
7. Chiudere il meccanismo di alimentazione e fissarlo con la leva di regolazione della pressione. Accertarsi che il filo scorra nella scanalatura del rullo trainafilo.
8. Regolare la pressione della leva, ma non superare la meta della Scala. Troppa pressione cui danneggiare il filo. D'altra parte, se la pressione è troppo debole, il filo scivolere nel meccanismo di alimentazione e il filo non si muoverà agevolmente.
9. Assicurarsi che la punta di contatto adatta al filo di saldatura installato sua inserita nella

torcia di saldatura. Se necessario, sostituire la punta di contatto.

10.Premi il grilletto della pistola per saldatura e attendi che il filo esca.

ATTENZIONE! Per espellere il filo alla torcia, è necessario alimentare il dispositivo. Non toccare oggetti collegati a terra con la torcia; in caso contrario, potrebbe formarsi un arco elettrico.

1. Chiudere il coperchio dell'alloggiamento della bobina.

ATTENZIONE! Quando si insertisce il filo nella pistola, non suntare la pistola verso se stessi o verso altre persona. Non mettere la mano, ad esempio, davanti alla punta, poiché l'estremità tagliata del filo è molto tagliente. Inoltre, tenere le dita lontane dal rullo di alimentazione, in quanto ciò potrebbe causare lo schiacciamento delle dita tra i rulli.

10. Smaltimento della confezione

Si prega di conservare tutto il materiale di imballaggio (cartone, fasce di plastica e polistirolo) in modo che il dispositivo possa essere protetto al meglio durante la consegna, qualora fosse necessario restituirlo per la manutenzione!

11. Trasporto e stoccaggio

Durante il trasporto, proteggere il dispositivo dagli urti e dal ribaltamento e non metterlo "a testa in giù". Conservare il dispositivo in una stanza ben ventilata dove sia presente aria secca e non ci siano gas corrosivi.

12. Pulizia e manutenzione

• Prima di anni pulizia, eanche quando il dispositorio non è in uso, scollegare la spina di alimentazione e lasciare raffreddare completamente il dispositorio.
  Rimuovere gli schizzi alla punta della pistola di saldatura e controllare lo stato delle parti. Le parti danneggiate devono essere sostituite immediatamente.
  Utilizzare solo detergenti non corrosivi per la pulizia delle superfici.
• É vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.
• Assicurarsi che l'accua non penetri dalle aperture dell'alloggiamento.
• Pulire le aperture di ventilazione con una spazzola e aria compressa.
• Dopogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.
• Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e alla luce solare diretta.
  Rimuovere regolarmente la polvere con aria compressa asciutta e pulita.

13. Ispezione regolare del disposativo

Controllare regolarmente che i componenti del dispositorio non siano danneggiati. Se questo è il caso, smettere di usare il dispositorio. Contattare immediamente il proprio rivenditore per la riparazione. NOTE: non aprire mai il dispositorio senza consultare il servizio clienti. Questo può portare alla perdita della garanzia.
