S-MIG 350H - Poste à souder Stamos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste à souder MIG/MAG avec fonction MMA
Marque	Stamos
Modèle	S-MIG 350H
Méthodes de soudage	MIG/MAG et MMA (soudage à l'électrode enrobée)
Tension d'alimentation	400 V ~ 50 Hz (triphasé)
Plage de courant de soudage (MIG)	40 - 350 A
Plage de courant de soudage (MMA)	20 - 350 A
Tension à vide	65 V
Facteur de marche (à 60 %)	60 % (350 A en MIG/MMA)
Courant à facteur de marche 100 %	250 A (MIG et MMA)
Diamètre de fil	0,8 - 1,2 mm
Hot start	Oui
Refroidissement	Ventilateur
Classe d'isolation	F
Indice de protection	IP21S
Température ambiante de fonctionnement	-20 °C à 40 °C
Dimensions (L × P × H)	560 × 450 × 330 mm
Poids net	46,9 kg
Fonctions du panneau de commande	Sélection 2T/4T, mode MIG/MAG ou MMA, réglage de tension et courant, inductance, vérification fil et gaz, voyants alimentation et surcharge thermique
Connectivité	Prise euro pour torche MIG/MAG, prises positives et négatives, entrée gaz, connecteur câble de masse
Entretien	Nettoyer avec air comprimé, vérifier câbles et pièces, ne pas immerger
Garantie	Ouverture non autorisée annule la garantie

FOIRE AUX QUESTIONS - S-MIG 350H Stamos

Comment brancher le poste à souder S-MIG 350H ?

Le branchement doit être effectué par une personne qualifiée. Utilisez une prise triphasée 400 V avec terre. Pour le soudage MIG/MAG, branchez la torche sur la prise euro et le câble de masse sur la borne négative (-). Pour le soudage MMA, connectez la pince porte-électrode sur la borne négative (-) et le câble de masse sur la borne positive (+). Vérifiez les polarités selon les électrodes utilisées.

Quelle est la signification du voyant OC sur le panneau ?

Le voyant OC (Over Current) indique une surcharge thermique. Il s'allume lorsque l'appareil surchauffe et coupe automatiquement le soudage. Laissez les ventilateurs en marche jusqu'à ce que le voyant s'éteigne, puis respectez le facteur de marche pour éviter une nouvelle surchauffe.

Comment remplacer le fil de soudage ?

Débranchez d'abord l'appareil. Ouvrez le compartiment bobine, installez une nouvelle bobine (sens antihoraire). Détendez le fil, redressez 20 cm et coupez l'extrémité pliée. Ouvrez le levier de pression, guidez le fil dans le guide-fil et la rainure du rouleau, puis refermez. Réglez la pression à mi-échelle. Assurez-vous que la pointe de contact correspond au diamètre du fil. Enfin, fermez le couvercle et testez avec la gâchette.

Quels types de rouleaux d'entraînement utiliser pour différents fils ?

Pour les fils standard (acier), utilisez des rouleaux à rainure en V. Pour les fils d'aluminium, préférez les rouleaux à rainure en U pour éviter l'écrasement. Pour le fil fourré (FCAW), utilisez des rouleaux à rainure moletée.

Comment régler la tension et le courant en soudage MIG ?

Utilisez les boutons rotatifs sur le panneau avant : le bouton 9 règle la tension de soudage (affichée en volts) et le bouton 10 règle le courant de soudage (affiché en ampères). Ajustez également l'inductance (bouton 11) pour contrôler la douceur de l'arc. Référez-vous au tableau de réglage recommandé dans la notice.

Le poste à souder peut-il fonctionner sans gaz de protection ?

En mode MIG/MAG, le gaz de protection est obligatoire pour protéger le bain de fusion. Utilisez un mélange argon/CO₂ ou 100% CO₂ selon le matériau. En mode MMA, le gaz n'est pas nécessaire car l'enrobage de l'électrode fournit la protection.

Quelle est la distance minimale autour de l'appareil pour une bonne ventilation ?

L'appareil doit être placé à au moins 30 cm de tout objet pour éviter une obstruction des orifices de ventilation. Ne pas couvrir les grilles d'aération pendant le fonctionnement.

Comment entretenir le poste à souder ?

Avant tout entretien, débranchez l'appareil et laissez-le refroidir. Nettoyez les orifices de ventilation avec une brosse et de l'air comprimé sec. Essuyez les surfaces avec un chiffon non corrosif. Vérifiez régulièrement l'état des câbles et du rouleau d'entraînement. Ne jamais immerger l'appareil dans l'eau.

Que faire en cas de dysfonctionnement ?

N'ouvrez jamais l'appareil vous-même, cela annule la garantie. Contactez le service client Stamos. Avant de contacter, vérifiez l'alimentation électrique, les connexions et les fusibles. En cas de surchauffe, attendez que l'indicateur OC s'éteigne.

Quelles précautions de sécurité sont essentielles ?

Portez toujours un casque de soudage avec teinte adaptée, des vêtements ignifuges, des gants en cuir et des bottes. Assurez-vous que la zone de travail est dégagée de matériaux inflammables dans un rayon de 12 m. Utilisez une ventilation adéquate contre les fumées toxiques. Ne soudez jamais sur des conteneurs ayant contenu des liquides inflammables.

MODE D'EMPLOI S-MIG 350H Stamos

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourrait jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

1. Symboles

	Veuillez dire attentivement ces instructions d'emploi.
	Produit recyclable.
CE	Ce produit répond aux exigences des normes de sécurité applicables.
	Portez des vêtements de protection qui couvent tout le corps.
	Attention! Porter des gants de protection.
	Portez des lunettes de protection.
	Portez une protection des pieds
	Attention! La surface chaude peut provoquer des brûlures!
	Attention! Risque d'accendie ou d'explosion.
	Attention! Vapeurs nocives, risque d'intoxication. Les vapeurs et les gaz peuvent être dangereux pour la santé. Les gaz et vapeurs de soudage qui s'échappent pendant le processus de soudage. L'inhalation de ces substances peut être dangereuse pour la santé.
	Portez un masque de soudage avec un degré d'obscurité approprié.
	ATTENTION! Rayonnement nocif de l'arc de soudage
	Ne touche pas les pièces sous tension

ATTENTION! Les illustrations de ce manuel sont fournies à titre indicatif uniquement et peuvent différer dans certains détails du produit réel.

1. Caractéristiques techniques

Nom de produit	Poste à souder MIG MAG
Modèle du produit	S-MIG 350H
Tension d'entrée nominale[V] / Fréquence [Hz]	400~/ 50
Méthodes de soudage	MIG/MAG | MMA
Plage du courant de soudage[A]	40-350 (MIG)20-350 (MMA)
Tension à vide [V]	65 - MIG/MAG | MMA
Facteur de marche [%]	60
Courant de soudage à unfacteur de marche de 100 %[A]	250 (MIG)250 (MMA)
Courant de soudage à unfacteur de marche de 60 %[A]	350 (MIG)350 (MMA)
Diamètre du fil [mm]	Ø 0,8 - 1,2
Hot start	OUI
Refroidissement	Ventilateur
Insulation class	F
Dépréde protection duboîtier	IP21S
Température ambiente enfonnementement [°C]	-20 ~ 40
Dimensions [mm]	560x450x330
Poids [kg]	46,9

3. Description générale

Le manuel est destiné à aider à une utilisation sûre et fiable. Le produit est conçu et fabriqué dans un respect strict des spécifications techniques, avec les technologies et les composants les plus récents et conformément aux normes de qualité les plus élevées.

Pour assurer un fonctionnement durable et fiable de l'appareil, assurez-vous de l'utiliser et de l'entretenir correctement conformément aux directives de ce manuel d'instructions. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d'apporter des modifications pour améliorer la qualité. Tenant compte des progrès techniques et de la possibilité de réduire le bruit, l'unité est conçue et construite de manière à ce que les risques résultant des émissions sonores soient réduits au niveau le plus bas possible.

4. Sécurité de l'exploitation

ATTENTION! Lire tous les avertissements et instructions de sécurité. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire mortelles.

Le terme « appareil » ou « produit » dans les avertissements et la description des instructions fait référence à Poste à souder MIG MAG

4.1. Remarques générales

• Lisez attentivement les conseils contenus dans le manuel et suivez-les pour assurer votre propre sécurité et celle d'autrui.
• Seules des personnes qualifiées peuvent démarrer, utiliser, entretenir et réparer l'appareil.
• Toute utilisation non conforme de l'appareil est interdite.

4.2. Recommandations de sécurité pendant les travaux par points chauds

La préparation du bâtiment et des locaux pour les travaux par points chauds consiste à :

retirer tous les matériaux et déchets combustibles de la zone de travail; - déplacer tous les objets combustibles et non combustibles dans l'emballage combustible à une distance sûre : - couvrir les objets qui ne peuvent pas être enlevés avec, par exemple, tôle, plaques de plâtre, etc pour les protéger contre les projections; - s'assurer que les matériaux combustibles dans les pièces adjacentes ne nécessitent pas de protection supplémentaire; - sceller les voies d'installation et de ventilation à proximité de la zone de travail avec un matériel non combustible; protéger les câbles électriques, les tuyaux de gaz et les conduits avec isolation combustible à proximité de la zone de travail contre les projections; - s'assurer qu'aucun travail de peinture ou autre travail avec des substances inflammables n'a eu lieu récemment dans la zone de travail.

Les étincelles peuvent provoquer un incendie

Les étincelles générées pendant le soudage peuvent provoquer un incendie, une explosion et des brûlures de la peau non protégée. Pendant le soudage, portez des vêtements de protection et des gants de soudure. Retirez tous les matériaux et substances inflammables de la zone de travail ou protégez-les correctement. Il est interdit de souder des récipients ou réservoirs fermés dans lesquels des liquides inflammables étaient conservés. De tels récipients doivent être rincés avant le soudage pour éliminer les liquides inflammables. Il est interdit de souder à proximité de gaz, de vapeurs ou de liquides inflammables. Les matériels de lutte contre l'incendie (couvertures antifeu, extincteurs à poudre ou à neige) doivent être situés à proximité du lieu de travail, dans un endroit visible et facilement accessible.

La bouteille peut exploser

Utilisez des bouteilles de gaz certifiées et un réducteur qui fonctionne correctement. La bouteille doit être transportée, stockée et placée en position verticale. Protégez les bouteilles de la chaleur, des chocs et des dommages mécaniques. Maintenez tous les composants de l'installation de gaz (bouteille, tuyau, raccords, réducteur) en bon état.

Les pièces souduées peuvent causer des brûlures

Ne touchez jamais les pièces soudées avec des parties du corps non protégées. Utilisez toujours des gants de soudure ou des pinces si vous pouvez toucher ou déplacer les pièces.

Attention! le soudage peut provoquer un incendie ou une explosion.

• Respecter les règles d'hygiène et de sécurité pour les travaux de soudure et équiper le lieu de travail d'un extincteur approprié
• Il est interdit de souder dans des endroits où des matériaux inflammables peuvent s'enflammer.
• Il est interdit de souder dans une atmosphère contenant un mélange explosif de gaz, vapeurs, brouillards ou poussières inflammables avec l'air.
• Retirer tous les matériaux inflammables dans un rayon de 12m du site de soudage et, si cela est impossible, recouvrir les matériaux inflammables d'une bache ininflammable.
• Prenez des mesures de précaution contre les étincelles et les particules métalliques incandescentes.
• Notez que des étincelles ou des éclats de métal chaud peuvent pénétrer à travers les fentes ou les ouvertures des capuchons, couvercles ou écrans de protection.
• Ne pas souder des réservoirs ou barils contenant ou ayant contenu des substances inflammables. Il est également interdit de souder à leur proximité.
• Ne pas souder des réservoirs sous pression, des conduites sous pression ou des réservoirs sous pression.
• Prévoyez toujours une ventilation suffisante. Assurez-vous d'être dans une position stable avant de commencer à souder.

4.4. Équipements de protection individuelle

Attention! Le rayonnement de l'arc électrique peut endommager les yeux ou la peau.

• Lors du soudage, portez des vêtements de protection propres et sans huile en matière ininflammable et non conducteur (cuir, coton épais), des gants en cuir, des bottes hautes et une cagoule de protection.
• Avant de souder, débarrasssez-vous de tous les objets inflammables ou explosifs tels que les briquets au propane-butane et les allumettes.
• Utiliser une protection faciale (casque ou visière) et couvrir les yeux avec une teinte correspondant à la vue du soudeur et au courant de soudage. Les normes de sécurité suggèrent une teinte n° 9 (minimum n° 8) pour tout ampérage inférieur à 300 A. Des teintes de blinding inférieures peuvent être utilisées si l'arc est couvert par la pièce.
• Utilisez plusieurs lunettes de sécurité approuvées avec une protection latérale sous le casque ou une autre protection.
• Utilisez des écrans sur le lieu de travail pour protéger les autres de l'éblouissement ou des éclaboussures.
• Portez toujours des bouchons d'oreilles ou d'autres protections auditives contre les bruits excessifs et pour empêcher les éclaboussures de pénétrer dans vos oreilles.
• Avertissez les passants de ne pas regarder l'arc électrique.

4.5. Protection contre les chocs électriques

Attention! Un choc électrique peut entrainer la mort!

• Branchez le cordon d'alimentation dans la prise la plus proche et acheminez-le de manière pratique et sûre. Ne posez pas le câble sur une surface inconnue, car cela peut entraîner un choc électrique ou un incendie.
• Le contact avec des pièces chargées électriquement peut provoquer un choc électrique ou de graves brûlures.
• L'arc électrique et la zone de travail sont chargés électriquement lorsque le courant passe.
• Le circuit d'entrée et les circuits internes de l'appareil sont également sous tension lorsque l'appareil est sous tension.
• Ne touchez pas les composants sous tension.
• Portez des gants et des vêtements de protection secs et non pelucheux.
• Utilisez des tapis isolants ou d'autres revêtements isolants sur le sol suffisamment grands pour empêcher le contact entre le corps et l'objet ou le sol.
• Ne touchez pas l'arc électrique.
• Coupé l'alimentation électrique avant de manipuler, nettoyer ou remplacer l'électrode.
• Assurez-vous que le câble de mise à la terre est correctement connecté et que la fiche est correctement insérée dans la prise mise à la terre. Une mise à la terre incorrecte de l'appareil peut entraîner un danger pour la vie ou la santé.
• Vérifiez régulièrement les câbles d'alimentation pour détecter d'éventuels dommages ou manque d'isolement. Remplacez les câbles endommagés. Une réparation incorrecte de l'isolement peut entraîner la mort ou des risques pour la santé.
• Éteignez l'appareil lorsqu'il n'est pas utilisé.
• Le câble ne doit pas être enroulé autour du corps.
• La pièce doit être correctement mise à la terre.
• Seuls les accessoires en bon état peuvent être utilisés.
• Les pièces endommagées de l'appareil doivent être réparées ou remplacées. Lors des travaux en hauteur, utilisez des dispositifs de sécurité appropriés.
• Tous les équipements et articles de sécurité doivent être rangés au même endroit.
• Gardez le bout de la poignée loin du corps lorsque la gachette est activée. Fixez le câble de masse à la pièce ou le plus près possible de celle-ci (par exemple à l'établi).

Attention! l'appareil peut rester sous tension après la déconnexion du câble d'alimentation.

• Après avoir été éteint l'unité et débranché le cable de tension, vérifie la tension sur le condensateur d'entrée et assurez-vous que la valeur de tension est nulle, sinon ne touchez pas les composants de l'unité.

Attention! le gaz peut être dangereux pour la santé ou provoquer la mort!

Tenez-vous toujours à distance de la sortie de gaz. - Lors du soudage, faites attention à l'échange d'air, en évitant l'inhalation de gaz. - Enlevez les substances chimiques (graisses, solvents) de la surface des pièces car elles brûlent à haute température en dégageant des fumées toxiques. - Le soudage de pièces galvanisées n'est autorisé qu'avec une extraction efficace avec filtration et un apport d'air propre. Les vapeurs de zinc sont très toxiques et le symptôme d'empoisonnement est ce qu'on appelle la fièvre du zinc.

5.1. Remarques générales

• L'appareil doit être utilisé selon l'usage prévu, en respectant les règles de santé et de sécurité et les données figurant sur la plaque signalétique (indice IP, facteur de marche, tension d'alimentation, etc.). L'appareil ne doit pas être ouvert, car cela annulerait la garantie. De plus, l'explosion de pièces très peut entrainer des blessures corporelles.
• Le fabricant décline toute responsabilité pour les modifications techniques ou les dommages matériels resulting de telles modifications.
• En cas de dysfonctionnement de l'appareil, veuillez contacter le service client.
• Il est interdit d'obstruer les ouvertures de ventilation de l'appareil - le poste à souder doit être placé à une distance d'au moins 30 cm des objets environnants. Il est interdit de tenir le poste à souder sous le bras ou près du corps.

Il est interdit d'installer l'appareil dans un environnement agressif, à forte teneur en poussière et à proximité d'appareils à forte émission de champs électromagnétiques.

5.2. Stockage de l'appareil

• Protégez l'appareil de l'eau et de l'humidité. La soudeuse ne doit pas être placée sur une surface chauffée. Rangez la machine dans un local sec et propre.

5.3.1. Connexion électrique

• La connexion de l'appareil doit être effectuée par une personne qualifiée. En outre, une personne dûment qualifiée doit vérifier que la mise à la terre et l'installation électrique, y compris le système de protection, sont conformes aux règles de sécurité et fonctionnent correctement. L'appareil doit être placé près du lieu de travail.
• Évitez de connecter l'appareil avec des câbles très longs.
• Les postes à souder monophasés doivent être branchés sur une prise de courant munie d'une broche de terre.
• Les postes à souder triphasés sont fournis sans fiche. Vous devez acheter la fiche appropriée et la faire installer par une personne qualifiée.

ATTENTION! L'appareil ne peut être utilisé que s'il est connecté à une installation avec un fusible fonctionnel.

5.3.2. Connexion au gaz

• Les bouteilles de gaz doivent être placées loin de la perceuse à souder et doivent être protégées contre le renversement.
• Le raccord de gaz de l'appareil doit être connecté à la bouteille à l'aide d'un tuyau approprié et un réducteur avec réglage de débit. Attention! Il est interdit d'utiliser des réducteurs d'installation pour les bouteilles et vice versa. Cela peut entraîner des dommages au réducteur et des blessures corporelles. L'utilisation économique du gaz permet de prolonger le temps de soudage.

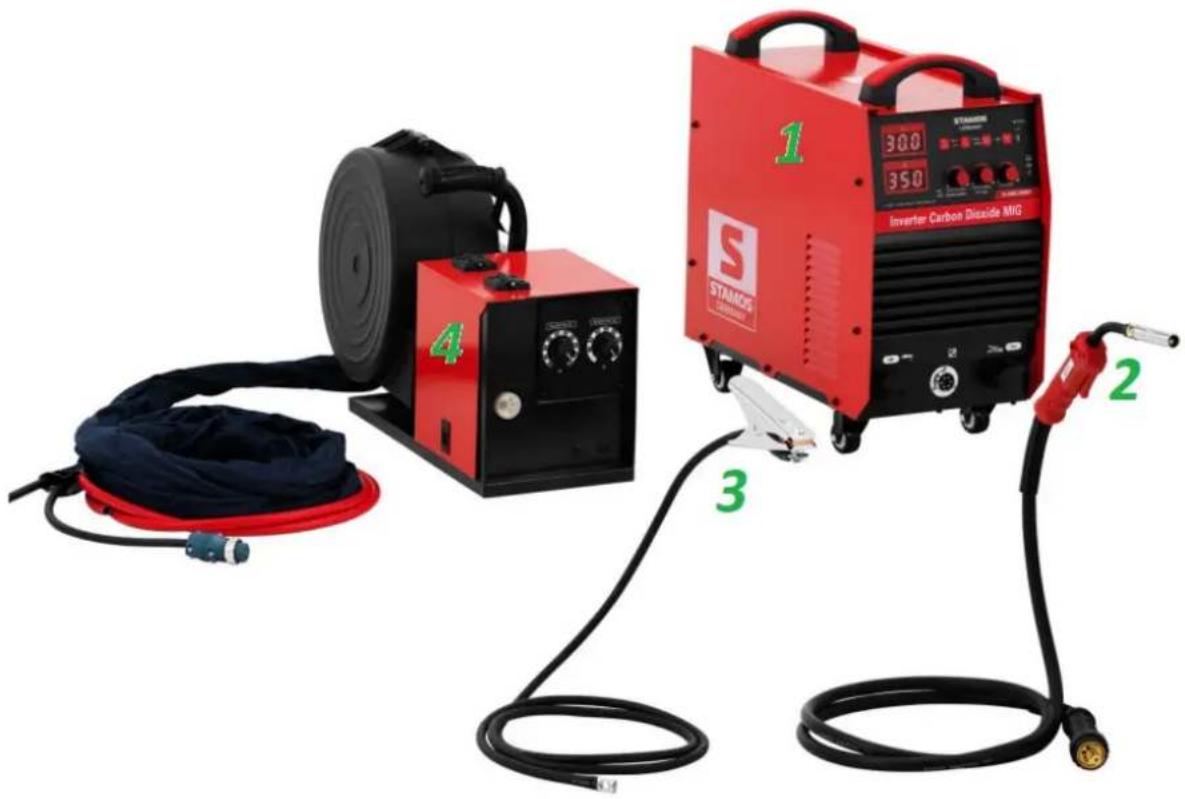

6. Présentation du produit

1 - Poste à souder MIG/MAG 2 - Support de soudage MIG/MAG avec câble 3 - câble de masse avec pince 4 - dévidoir

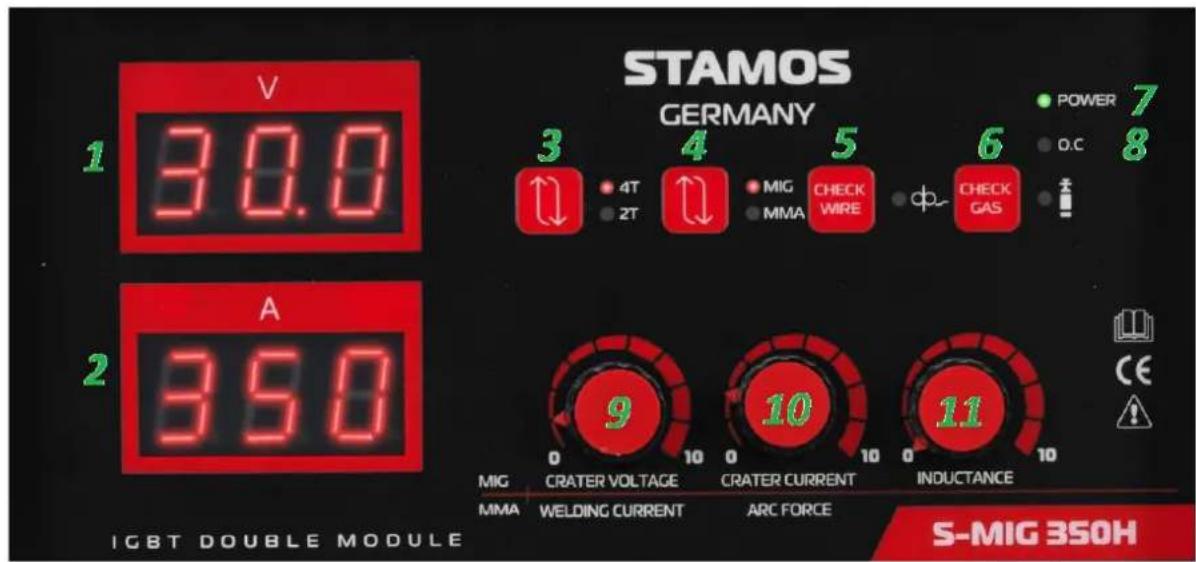

Panneau de commande de la machine à souder :

1.	Affichage de la tension de soudage.
2.	Affichage du courant de soudage.
3.	Sélection de la fonction de soudage : 2T / 4T pour MIG / TIG : • 2T - appuyer sur le bouton de la torche de soudage lance le processus de soudage/coupe du métal et relâcher le bouton met fin au processus. • 4T - appuyer sur le bouton de la torche de soudage lance le processus de soudage/centre du métal, relâcher le bouton ne met pas fin au processus. Appuyez et relâchéz le bouton à nouveau pour terminer le processus.
4.	Sélection du mode de soudage : MIG/MAG ou MMA
5.	CHECK WIRE - bouton d'alimentation en fil
6.	CHECK GAS - bouton de vérification du débit de gaz de protection
7.	ALIMENTATION - indicateur d'alimentation
8.	OC - voyant de surcharge thermique - lorsque l'appareil surchauffe, ce voyant s'allume et l'appareil s'éteint. N'essayez pas de redémarrer le soudage en laissant la machine avec les ventilateurs en marche. L'indicateur s'éteint automatiquement lorsque l'appareil refroidit. Faites attention au cycle de service nominal.
9.	Bouton de réglage: • courant de soudage pour le soudage MMA • tension de soudage finale pour le soudage MIG / MAG
10.	Bouton de réglage: • ARC FORCE (contrôle de la dynamique de l'arc) pour le soudage MMA • courant de soudage final pour le soudage MIG / MAG
11.	Bouton de réglage de l'inductance pour le soudage MIG/MAG

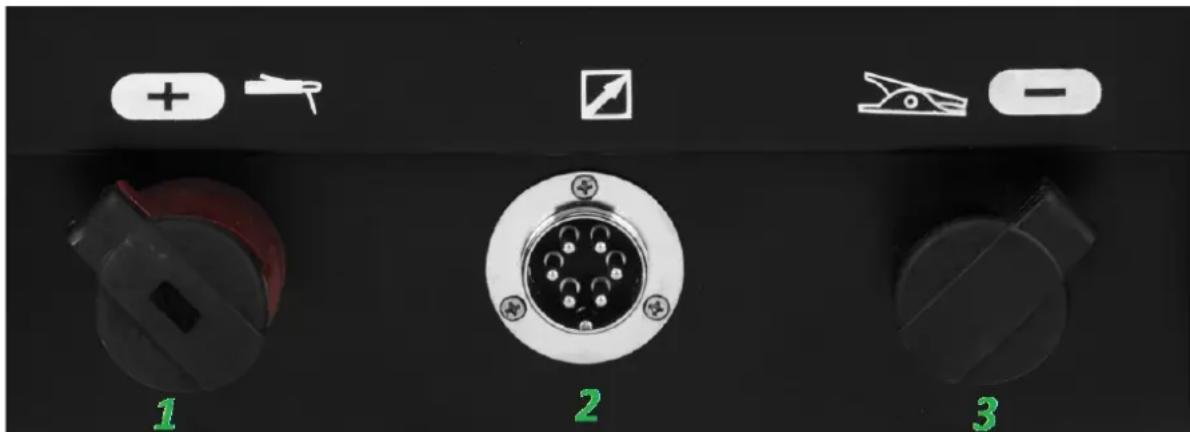

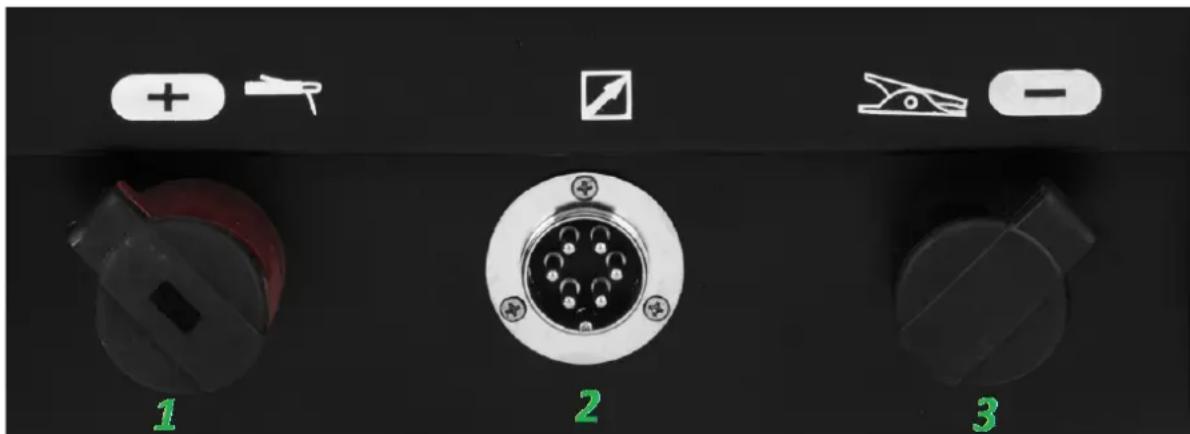

Prises de connexion pour poste à souder :

1 - Prise de câble (pôle positif) - Soudage MMA 2 - Prise câble de commande du dévidoir - Soudage MIG / MAG 3 - Prise de câble (pôle négatif) - Soudage MIG / MAG | MMA

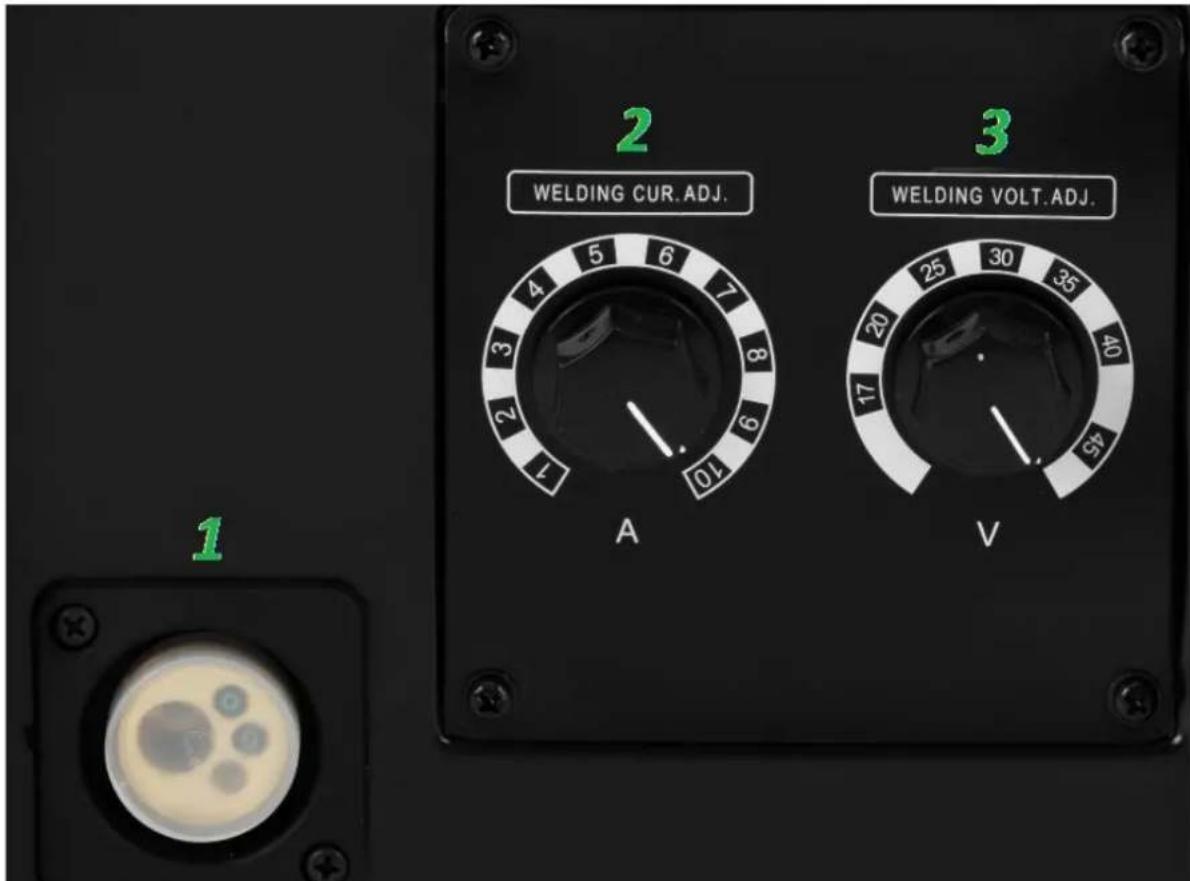

Panneau dévidoir :

1 - Prise de raccordement du câble de soudage MIG/MAG

2 - Molette de réglage du courant de soudage

3 - Bouton de réglage de la tension de soudage

7. Connecter les fils

ATTENTION! L'installation électrique à laquelle la machine serait connectée doit être équipée d'un fusible de surintensité.

Si une rallonge est utilisée, sa section doit être au moins la même que celle du cordon d'alimentation. ATTENTION! La connexion des câbles à l'appareil doit être effectuée avec l'alimentation débranchée et l'appareil éteint.

Soudage selon la méthode mig/mag

1) Insérez la fiche du câble du pistolet de soudage dans la prise de sortie Euro MIG/MAG sur le panneau avant de la machine et serrez-la. 2) Branchez la fiche du câble de terre sur la borne marquée « - » sur le panneau avant de l'appareil et serrez-la dans le sens des aiguilles d'une montre. 3) Assurez-vous que le bon fil de soudage est installé dans la machine. 4) Connectez la bouteille de gaz de protection avec un réducteur de pression à l'entrée de gaz sur le panneau arrière de la machine à l'aide d'un tuyau de gaz. 5) Branchez le cordon d'alimentation dans une prise électrique et démarrez la machine. Après avoir connecté le câble de masse à la pièce, le travail peut commencer.

Soudage MMA

1) Connectez le cable du piston et soudage au connecteur marqué d'un signe "-" et tournez la fiche du cable pour sécuriser la connexion. 2) Connectez le cable de masse au connecteur marqué d'un signe "+" et tournez la fiche du cable pour sécuriser la connexion.

Attention! La polarité peut être différente! Toutes les informations de polarité doivent être décrites sur l'emballage fourni par le fabricant d'électrodes! 3) Branchez le cordon d'alimentation dans une prise électrique et démarrez la machine. Après avoir connecté le cable de masse à la pierce, le travail peut commencer.

8. Remplacement de la rainure du rouleau d'entraînement

ATTENTION! Toutes les opérations d'entretien, de remplacement de pièces, de réparations ou de réglages doivent être effectuées avec l'alimentation électrique débranchée de l'appareil.

Si vous changez le diamètre du fil, remplacez également le galet d'entrainment ou ajustez la position du galet d'entrainment.

Attention aux différents types de rouleaux selon le fil de soudure utilisé :

Rouleaux avec rainure en "V".

Rouleaux avec rainure en "U".

Rouleaux à rainure molette.

Les plus populaires sont les rouleaux avec une rainure en forme de V. Ces rouleaux sont conçus pour les fils de soudage les plus courants. Dans le cas des fils d'aluminium, on utilise des rouleaux avec une rainure en forme de U. Cela est dû au fait que le fil d'aluminium est plus sujet à l'écrasement, pour que le fil ne se déforme pas, il faut utiliser un galet adapté. Un groupe étroit distinct de rouleaux d'alimentation sont des rouleaux molettes pour fil fourré (FCAW).

9. Remplacement du fil de soudure

ATTENTION! Toutes les opérations d'entretien, de remplacement de pièces, de réparations ou de réglages doivent être effectuées avec l'alimentation électrique débranchée de l'appareil.

1. Ouvrez le boîtier de la bobine en appuyant sur les boutons d'ouverture et installez la bobine de sorte qu'elle tourne dans le sens antihoraire.
2. Fixez la bobine avec le verrou de bobine.
3. Détachez l'extrémité du fil de la bobine et tenez-la dans votre main à tout moment pour empêcher la bobine de se dérouler.
4. Redressez l'extrémité du fil sur environ 20 cm et coupez la partie pliée.
5. Ouvrez le levier de réglage de la pression qui ouvre le mécanisme d'alimentation.
6. Guidez le fil à travers le guide-fil arrêté jusqu'au guide-fil de la torche de soudage.
7. Fermez le mécanisme d'alimentation et fixez-le avec le levier de réglage de la pression. Assurez-vous que le fil passé dans la rainure du rouleau conducteur.
8. Réglez la pression du levier, mais ne dépassez pas la moitié de l'échelle. Trop de pression peut endommager le fil. D'autre part, si la pression est trop faible, le fil glissera dans le mécanisme d'alimentation et le fil ne se déplacera pas en douceur.
9. Assurez-vous que la pointe de contact adaptée au fil de soudage installé est insérée dans la torche de soudage. Si nécessaire, remplacez le tube contact. 10. Appuyez sur la gachette du pistolet de soudage et attendez que le fil sorte.

ATTENTION! L'appareil doit être allumé pour qu'on puisse faire sortir le fil de la torche. Ne touchez aucun objet mis à la terre avec la torche; sinon, un arc électrique peut se former.

1. Fermez le couvercle du logement de la bobine.

ATTENTION! Lorsque vous insérez le fil dans le pistolet, ne pointez pas le pistolet sur vous-même ou sur d'autres personnes. Ne placez pas votre main, par exemple, devant la pointe, car l'extrémité coupée du fil est très coupante. De plus, éloignez vos doigts du rouleau d'alimentation, car cela pourrait les pincer entre les rouleaux.

10. Élimination de l'emballage

Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrène) afin de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.

11. Transport et stockage

Pendant le transport, l'appareil doit être protégé contre les vibrations et le basclement et ne doit pas être placé à l'envers. L'appareil doit être stocké dans un endroit bien ventilé, avec de l'air sec et exempt de gaz corrosifs.

12. Nettoyage et entretien

• Avant chaque nettoyage, et également lorsque l'appareil n'est pas utilisé, débranchez la fiche d'alimentation et laissez l'appareil refroidir complètement.
• Retirez les éclaboussures de la pointe du pistonnet de soudage et vérifiez l'état des pièces. Les pièces endommagées doivent être remplacées immédiatement. Utilisez uniquement des produits de nettoyage non corrosifs pour nettoyer les surfaces. Il est interdit de tremper l'appareil avec un jet d'eau ou de l'immerger dans l'eau. Veillez à ce que l'eau ne pénétre pas par les orifices du boîtier.
• Nettoyez les orifices de ventilation avec un pinceau et de l'air comprimé.
• Après chaque nettoyage, séchez tous les composants avant de réutiliser l'appareil.
• Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des rayons directs du soleil.
• Dépoussièrez régulièrement avec de l'air comprimé sec et propre.

13. Contrôle régulier de l'appareil

Contrôlez régulièrement le bon état des différents éléments de l'appareil. Si l'un d'entre eux est endommagé, cessez d'utiliser l'appareil. Adressez-vous immédiatement à votre revendeur pour faire réparer l'appareil.

REMARQUE: N'ouvre jamais l'appareil sans consulter le service client. Cela peut entraîner une perte de garantie.
