BEDIENUNGSANLEITUNG S-MIG 350H Stamos

These Bedienungsanleitung wurden für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfect. Die offizielle Bedienungsanleitung ist die englishe Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genaugkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sichitte auf die englishe Version dieser Inhalte. Sie ist die offizielle Version.

1. Symbole

	Bitte machen Sie sich mit der Bedienungsanleitung vertraut.
	Recyclelbares Produkt.
CE	Erfüllt die Anforderungen der einschlädigen Sicherheitsnormen.
	Es muss Schutzkleidung verwendet werden, die den gesamten Körper schützt.
	Achtung! Es sind Schutzhandschuhe zu tragen.
	Es muss eine Schutzbrille verwendet werden.
	Fußschutz verwenden.
	Achtung! Heiße Oberfläche kann Verbrennungen verursichen!
	Achtung! Brand- oder Explosionsgefahr.
	Achtung! Giftige Dämpfe, Vergiftungsgefahr. Gase und Dämpfe können gesundheitsschädlich sein. Beim Schweißen werden Schweißgase und -dämpfe freigesetzt. Das Einatmen dieser Substanzen kann gesundheitsschädlich sein.
	Eine Schweißmaske mit entsprechender Filterschattierung muss verwendet werden.
	ACHTUNG! Schädliche Strahlung des Schweißlichtbogens.
	Stromführung Teile dürfen nicht berührt werden.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dieren nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Technische Daten

Produktname	MIG/MAG schweiβgerät
Produktmodell	S-MIG 350H
Nenneingangsspannung [V] / Frenenz [Hz]	400~/ 50
Schweiβverfahren	MIG / MAG | MMA
Schweiβstrombereich [A]	40-350 (MIG)20-350 (MMA)
Leerlaufspannung [V]	65 - MIG / MAG | MMA
Nomineller Arbeitszyklus	60
Schweiβstrom imArbeitszyklus 100% [A]	250 (MIG)250 (MMA)
Schweiβstrom imArbeitszyklus 60% [A]	350 (MIG)350 (MMA)
Drahtdurchmesser [mm]	Ø 0.8 - 1.2
Hot Start	JA
Kühlung	Ventilator
Insulation class	F
Schutzgrad des Gehäuses	IP21S
Umgebungstemperatur während des Betriebs [°C]	-20 ~ 40
Dimensions [mm]	560x450x330
Gewicht [kg]	46,9

3. Allgemeine Beschreibung

Das Handbuch soll ihren halten, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der hochsten Qualitätstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST THESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, müssen Sie entsprichend den Richtlinien in dieser Bedienungsanleitung bedieren und warten. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller besteht sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeit zur Lärmminderung wird die Anlage so konzipiert und gebaut, dass die Risiken durch Lärmemissionen auf ein Minimum reduziert werden.

4. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der Gebrauchsanweisung bezieht sich auf

MIG/MAG schweiggerat

4.1. Allgemeine Hinweise

• Es muss auf die eigene Sicherheit sowie die Sicherheit Dritter geachtet werden, indem sich der Nutzer mit der Bedienungsanleitung des Geräts vertraut macht und die darin enthaltenen Richtlinien sorgfältig befolgen.
• Das Gerätarf nur von qualifiziertem Personen in Betrieb genommen, verwendet, bedient und repariert werden.
  Das Gerätarf nicht entgegen seiner bestimmungsgemäß Verwendung verwendent werden.

4.2. Richtlinien für die Sicherung feuergeführlicher Arbeiten

Gebäude und Räumlichkeiten, in denen feuergefährliche Arbeiten ausgeführct werden sollen, werden durch folgende Schritten fur diese ArbeitenVBorbereitet:

• Reinigung der Räumlichkeiten oder Bereiche, in denen die Arbeiten durchgeführt werden sollen, von allen brennbaren Materialien und Schmutz:
• alle brennbaren und nicht brennbaren Gegenstände in brennbaren Verpackungen in einen sicheren Abstand bringen;
• Absicherung gegen z. B. Spritzer von den Schweizmaterialien, deren Beseitigung nicht möglich ist, beispelsweise durch Abdeckung mit z. B. Blechen, Gipskartonplatten usw.:
• Überprüfung, ob sich in den angrenzenden Räumen Materialien oder Gegenstände befinden, die entzündet werden können, und ob keineörtlichen Vorsichtsmaßnahmen erforderlich sind;
• Abdichtung aller Installations- und Beluftungöffnungen usw. in der Nähe des Arbeitsplatzes mit nicht brennbarem Material;
• Absicherung von elektrischen und gasfuhrenden Leitungen und Kabeln mit brennbaren Isolierung vor Schweisspritzern oder mechanischer Beschädigung, falls sich diese im Gefahrenbereich von feuerergeführlichen Arbeiten befinden;
• Überprüfung, ob im Bereich der geplanten Arbeiten an thisem Tag keine Malerarbeitenden oder andere Arbeiten mit brennbaren Substanzen durchgefuhrt worden sind.

Funken konnen Brände verursachen.

Beim Schweißen entstehende Funken konnen Brände, Explosionen und Verbrennungen auf ungeschützter Haut verursachen. Wahrend der Ausführung von Schweißarbeiten müssen Schweißerhandschuhe und Schutzkleidung getragen werden. Alle leicht brennbaren Materialien und Stoffe müssen aus dem Arbeitsbereich entfernt oder abgeschichert werden. Es dürfen keine geschlossenen Behälter oder Tanks geschweßt werden, die leicht brennbare Flüssigkeiten enthalten haben. Solche Behälter oder Tanks müssen vor dem Schweißen ausgewült werden, um leicht brennbare Flüssigkeiten zu entfernen. Das Schweißen ist in der Nähe von leicht brennbaren Gasen, Dämpfen oder Flüssigkeiten untersagt. Feuerlöschgeräte (Löschdecken und Pulver-oder Schneelölicher) sollen in der Nähe des Arbeitsplatzes an einem gut sightbaren und leicht zugänglichen Ort angebracht werden.

Die Flasche kann explodieren.

Es dürfen nur zugelassene Gasflaschen und einen ordnungsgemäß Funktionierenden Regler verwendet werden. Die Gasflasche muss in aufrechter Position transportiert, gelagert und aufgestellt werden. Die Gasflasche muss von der Einwirkung von Wärmequellen, dem Umstürzen und mechanischen

Beschädigungen geschützt werden. Alle Komponenten des Gassystems: Flasche, Schlauch, Verbindungsstücke, Regler, müssen in einem gutem Zustand gehalten werden.

Die geschweiteten Werkstücke können Verbrennungen verursachen.

Geschweite Werkstücke dürfen niemals mit ungeschützten Körperteilen berührt werden. Es mussen immer SchweiBerhandschuhe und eine Zange verwendet werden, wenn geschweite Werkstücke berührt oder bewegt werden sollen.

4.3. Vorbereitung des Arbeitsplatzes für das Schweiben

Achtung! Das Schweiben kann einen Brand oder eine Explosion verursachen.

• Beachten Sie die Gesundheits- und Sicherheitsvorschriften für SchweiBarbeiten und stellen Sie den Arbeitsplatz mit einem geeigneten Feuerlöscher aus.
• Das Schweiben an Orten, an denen sich brenbare Materialien entzüden können, ist verboten.
• Das Schweiben in einer Atmosphäre, die ein explosionsfähiges Gemisch aus brennbaren Gasen, Dämpfen, Nebeln oder Stäuben mit Luft enthalt, ist verboten.
• Entfernen Sie alle brennbaren Materialien im Umkreis von 12 m von der Schweißstelle und decken Sie, falls dies nicht möglich ist, die brennbaren Materialien mit einer nicht brennbaren Abdeckung ab.
• Treffen Sie Vorsichtsmaßnahmen gegen Funken und glühende Metallpartikel.
• Beachten Sie, dass Funken oder weitere Metallsplitter durch Schlitze oder Öffnungen in Schutzkappen, Abdeckungen oder Abschirmungen eindringen können.
• Schweißen Sie keine Tanks oder Füsser, die brennbare Stoffe enthalten oder enthalten haben. Es dürfen eben falls keine Schweißarbeiten in ihrer Höhe ausgeführrt werden.
• Schweißen Sie keine unter Druck stehenden Tanks, Druckleitungen oder Druckbehälter.
• Sorgen Sie immer für ausreichende Belüftung.
• Vergewissern Sie sich, dass Sie in einer stabilen Position sind, bevor Sie mit dem Schweifen beginnen.

4.4. Persönliche Schutzausrücktung

Achtung! Lichtbogenstrahlung kann das Sehvermögen oder die Haut schädigen.

• Tragen Sie beim Schweißen saubere, ölfreiie Schutzkleidung aus nicht brennbarem und nicht leitfähigem Material (Leder, dicke Baumwolle), Lederhandschuhe, hohe Stiefel und eine Schutzhaube.
• Beseitigen Sie vor dem Schweißen alle brennbaren oder explosiven Gegenstände wie Propan-Butan-Feuerzeuge und Streichholzer.
• Tragen Sie einen Geschäftsschutz (Helm oder Schutzschild) und bedecken Sie die Augen mit einer Tönung, die der Sehkraft des Schweigers und dem Schweizstrom entspricht. Die Sicherheitsnormen empfehlen eine Abschirmung Nr. 9 (mindestens Nr. 8) für alle Stromstärken unter 300 A. Niedrigere Abschirmungen können verwendet werden, wenn der Lichtbogen durch das Werkstück verdeckt wird.
• Tragen Sie immer eine zugelassene Schutzbrille mit einem Seitenschutz unter dem Helm oder einem anderen Schutzschild.
• Verwenden Sie am Arbeitsplatz Schutzscholder, um andere vor Blendung oder Spritzern zu schätzen.
• Tragen Sie immer Ohrstöpsel oder einen anderen Gehorschutz gegen übermäßigigen Lärn und um zuverhindern, dass Spritzer in ihre Ohren gelangen.
• Warnen Sie Unbeteiligte davor, in den Lichtbogen zu schauen.

4.5. Schutz vor elektrischem Schlag

Achtung! Ein Stromschlag kann tölich sein.

• Stecken Sie das Netzkabel in die nachstgelegene Steckdose und verlegen Sie es so, dass es practisch und sicher ist. Es muss vermieden werden, dass das Kabel achtlos im Raum auf ungeprüften Boden verlegt wird, was zu einem Stromschlag oder Brand führen kann.

• Der Kontakt mit elektrisch geladenen Teilen kann einen elektrischen Schlag oder schwere Verbrennungen verursachen.

• Wenn der Strom fließt, werden der Lichtbogen und der Arbeitsbereich elektrisch aufgeladen.
• Der Eingangsschaltkreis und die internen Schaltkreise des Geräts stehen auch unter Spannung, wenn das Gerät eingeschelt ist.
• Berühren Sie die stromfuhrenden Teile nicht.
• Tragen Sie trockene, fusselfrei, isolierte Handschuhe und Schutzkleidung.
• Verwenden Sie Isoliermitten oder andere isolierende Beschichtungen auf dem Boden, die groß genug sind, um den Kontakt zwischen dem Körper und dem Objekt oder dem Boden zu verhindern.
• Berühren Sie den Lichtbogen nicht.
• Schalten Sie die Stromzufuhr aus, bevor Sie die Elektrode anfassen, reinigen oder austauschen.
• Vergewisern Sie sich, dass das Erdungskabel richtig angeschlossen ist und der Stecker richtig in die geerdete Steckdose eingesteckt ist. Ein falscher Anschluss der Erdung des Geräts kann lebensgefährlich und gesundheitsgefahrnd sein.
• Überprüfen Sie die Stromkabel regelmäßig auf Beschädigungen oder fehlende Isolierung. Beschädigte Kabel mussen ausgewechselt werden. Unsachgemäße Reparaturen der Isolierung können zum Tod oder zu Gesundheitsschäden führen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Das Kabelarficht um den Korper gewickelt werden.
• Das Werkstück muss ordnungsgemäß geerdet sein.
• EsarfurZubehorverwendetwerden,das sich ineinemguten Zustandbefindet.
• Beschädigte Teile des Geräts müssen repariert oder ersetzt werden. Bei Arbeiten in der Höhe müssen Sicherheitsgurte verwendet werden.
• Alle Ausrüstungs- und Sicherheitsgegenstände sollen an einem Ort aufbewahrt werden.
• Halten Sie die Spitze des Griffs vom Körper perweg, wenn der Abzug betätigt wird.
• Befestigen Sie das Erdungskabel am Werkstück oder so nahe wie möglich daran (z. B. an der Werkbank).

Achtung! Nach Abtrennung des Netzkabels kann das Gerät noch unter Spannung stehen.

• Prüfen Sie nach dem Ausschalten des Geräts und dem Abziehen des Spannungskabels die Spannung am Eingangskondensator und vergewissern Sie sich, dass der Spannungswert Null ist, andernfalls berühren Sie die Gerätekomponenten nicht.

4.6. Gase und Dämpfe

Achtung! Das Gas kann gesundheitsgeführend sein oder zum Tod führen!

• Halten Sie immer einen gewissen Abstand zur Gassteckdose.
• Achten Sie beim Schweißen auf den Luftstaustausch und vermeiden Sie das Einatmen von Gasen.
• Entfernen Sie chemische Substanzen (Fette, Lösungsmittel) von der Oberfläche der Werkstücke, die diese unter hoher Temperatur verbrennen und giftige Dämpfe freiisetzen.
• Das Schweiben von verzinkten Teilen ist nur mit einer effizienten Absaugung mit Filterung und einer Zufahr von sauberer Luft zulässig. Zinkdämpfe sind sehr gftig, und das Symptom einer Vergiftung ist das so genannte Zinkfieber.

5. Anweisungen für den Gebrauch

5.1. Allgemeine Hinweise

Das Gerät ist entsprechend seiner bestimmungsgemänen Verwendung unter Beachtung der Gesundheits- und Sicherheitsvorschriften und der Angaben auf dem Typenschild (IP-Schutzart, Betriebszyklus, Versorgungsspannung usw.) zu benutzen.
- Das Gerätarf nicht geöffnet werden, da sonst die Garantie erlischt. Außendem konnen explodierende nachte Teile zu Verletzungen führen.

• Der Hersteller haftet nicht für technische Änderungen am Gerät oder Sachschäden, die sich aus solchen Änderungen ergeben.
• Bei einer Funktionstörung des Geräts wenden Sie sichitte an den Kundendienst.
  Die Luftungsschlitze des Gerats dürfen nicht blockiert werden - das Schweiggerät muss in einem Abstand von 30 cm von umstehenden Gegenständen aufgestellt werden.
  Das Schweiberger darf nicht unter dem Arm oder nahe am Körper gehalten werden.
• Das Gerätarf nicht in Räumen mit aggressiver Atmosphäre, hohem Staubanteil und in der Nähe von Geräten mit hoher elektromagnetischer Feldemission installiert werden.

5.2. Lagerung des Geräts

Schützen Sie das Gerät vor Wasser und Feuchtigkeit.
Das SchweiBerat darf nicht auf eine erhitzte Oberflache gestellt werden.
Lagern Sie das Gerät in einem trockenen und sauberen Raum.

5.3. Anschlieben des Geräts

5.3.1. Anschluss and die Stromversorgung

• Den Anschluss des Geräts sollte eine qualifizierte Person durchführren. Darüber hinaus solle eine entsprechend qualifizierte Person prufen, ob die Erdungs- und Elektroinstallation einschließlich des Schutzsystems den Sicherheitsvorschriften entsprechen und ordnungsgemäß Funktionieren.
  das Gerät in der Nähe des Arbeitsplatzes aufgestellt werden.
• Für den Anschluss des Geräts müssen übermäßig lange Kabel vermieden werden.
• Einphasige Schweibergerate sollen an eine mit einem Erdungsstift versehene Steckdose angeschlossen werden.
• Schweibergerate, die über Starkstromnetzwerk versorgt werden, werden ohne Stecker gefeliefert; ein geeigneter Stecker muss eigenständig besorgt werden und eine qualifizierte Person muss mit der Montage diesen Steckers beauftragt werden.

ACHTUNG! Das Gerätarf nur betrieben werden, wenn es an eine Anlage mit funktionsfähiger Absicherung angeschlossen ist.

5.3.2. Anschluss der Gasversorgung

Die Gasflasche muss welt entfernt vom Werkstück aufgestellt und gegen Herunterfallen geschichert werden.
- Der Gasanschluss des Schweiggerats muss mit einem geeigneten Schlauch und einem Regler mit Gasflusskontrolle an die Gasflasche oder das Gassystem angeschlossen werden. Achtung! Die Verwendung eines Netzregler für Gasflaschen sowie eines Flaschenreglers für Netzanschlüsse ist nicht zugelassen. Ein solcher Austausch kann zu einer Beschädigung des Reglers und zu Verletzungen führen.
- Der sparsame Einsatz von Gas erhöht die Schweizzeit.

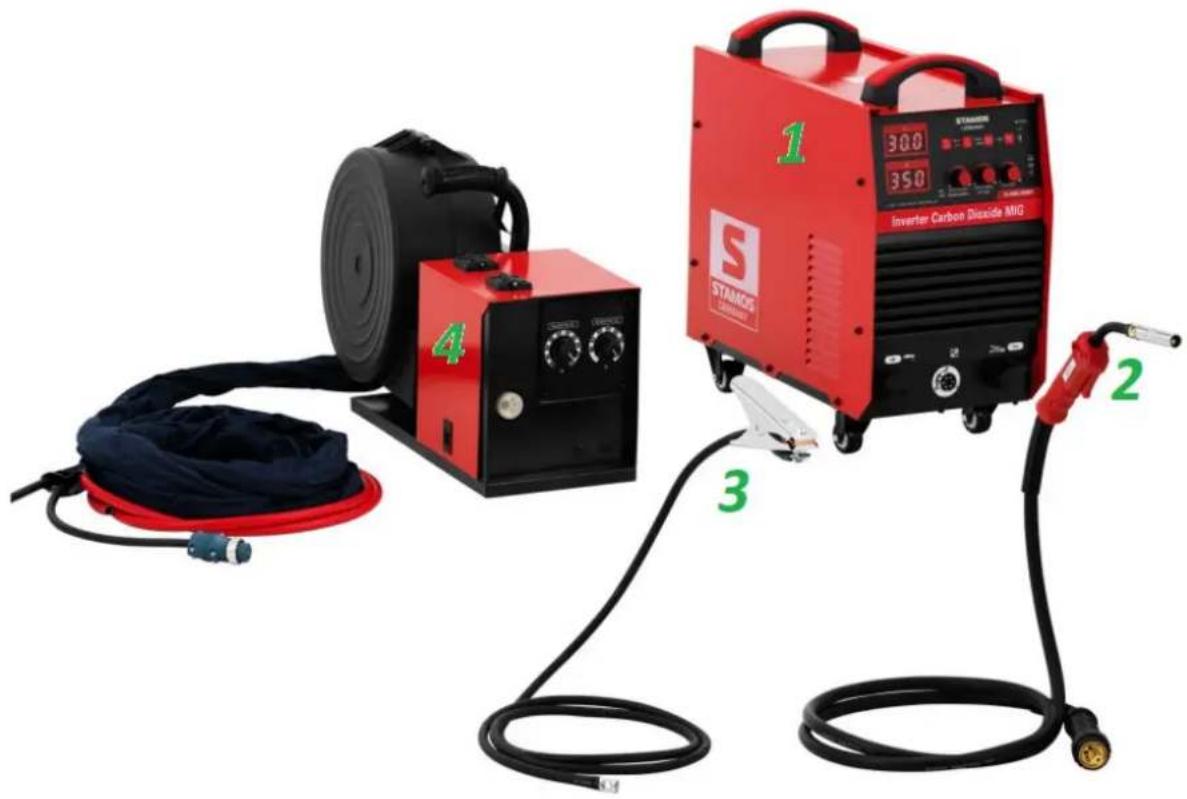

6. Produktübersicht

1-MIG/MAG-SchweiBgerat
2 - MIG / MAG Schweißhalter mit Kabel
3-Erdungskabel mit Klemme
4-Drahtvorschub

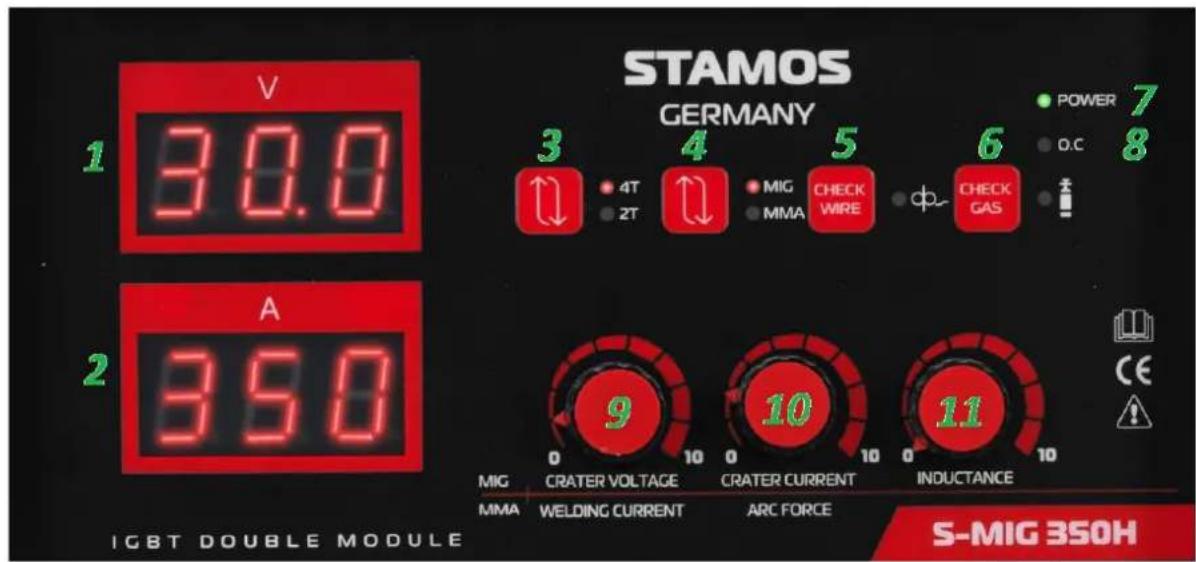

Bedienfeld der Schweizmaschine:

1.	Anzeige der Schweißspannung.
2.	Anzeige des Schweißstroms.
3.	Auswahr der Schweissfunktion: 2T / 4T für MIG / WIG: • 2T - durch Drücken der Taste am Schweißbrenner wird der Prozess des Schweißens/Schneidens des Metals eingeleitet, durch Loslassen der Taste wird der Prozess beendet. • 4T - durch Drücken der Taste am Schweißbrenner wird der Prozess des Schweißens/Schneidens des Metals eingeleitet, durch Loslassen der Taste wird der Prozess nicht beendet. Durch das erneute Drücken und Freiegeben der Taste wird der Metallschweißprozess beendet.
4.	Auswahr des Schweißmodus: MIG / MAG oder MMA
5.	CHECK WIRE - Drahtvorschubtaste
6.	CHECK GAS - Taste zur Kontrolle des Schutzgasdurchflusses
7.	POWER - Stromanzeige
8.	OC - Anzeigeleuche für thermische Überlastung - wenn das Gerät überhützt, leuchtet diese Leuchte auf und das Gerät schaltet sich aus. Versuchen Sie nicht, das Schweißen wieder aufzunehmen, indem Sie die Maschine bei laufenden Lüftern stehen让他们. Die Anzeige schaltet sich automatisch aus, wenn das Gerät abgekühlt ist. Achten Sie auf die Nenneinschalttdauer.
9.	Einstellknopf: • Schweißstrom für MMA-Schweißen • Schweißendspannung für MIG/MAG-Schweißen
10.	Einstellknopf: • ARC FORCE (Lichtbogen-Dynamik-Steuerung) für das MMA-Schweißen • Schweißstrom für MIG/MAG-Schweißen
11.	Induktivitätseinstellknopf für MIG / MAG-Schweißen

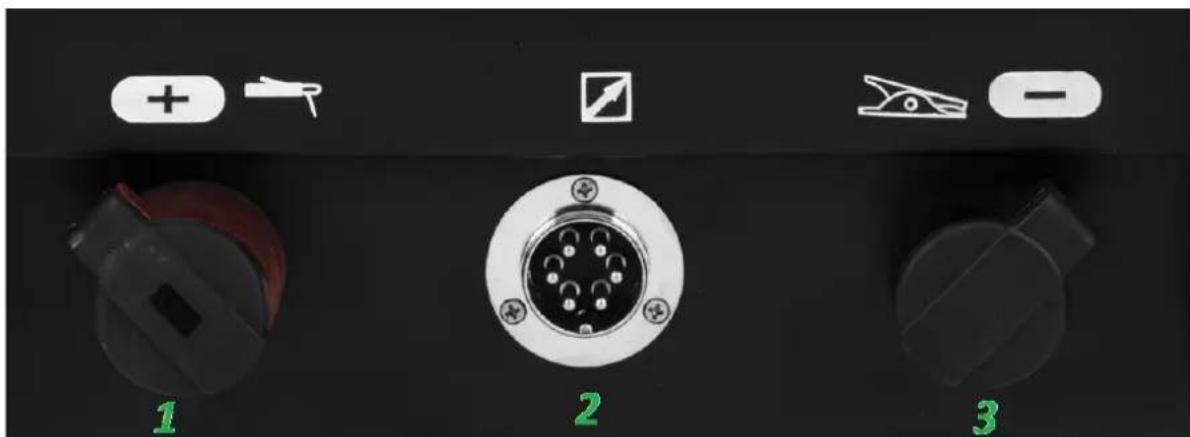

Anschlussbuchsen fur Schweißmaschinen:

1-Kabelbuchse (Pluspol)-MMA-SchweiBen
2 - Drahtvorschub-Steuerkabelbuchse - MIG / MAG-Schweiben
3 - Kabelbuchse (Minuspol) - MIG / MAG Schweißen | MMA

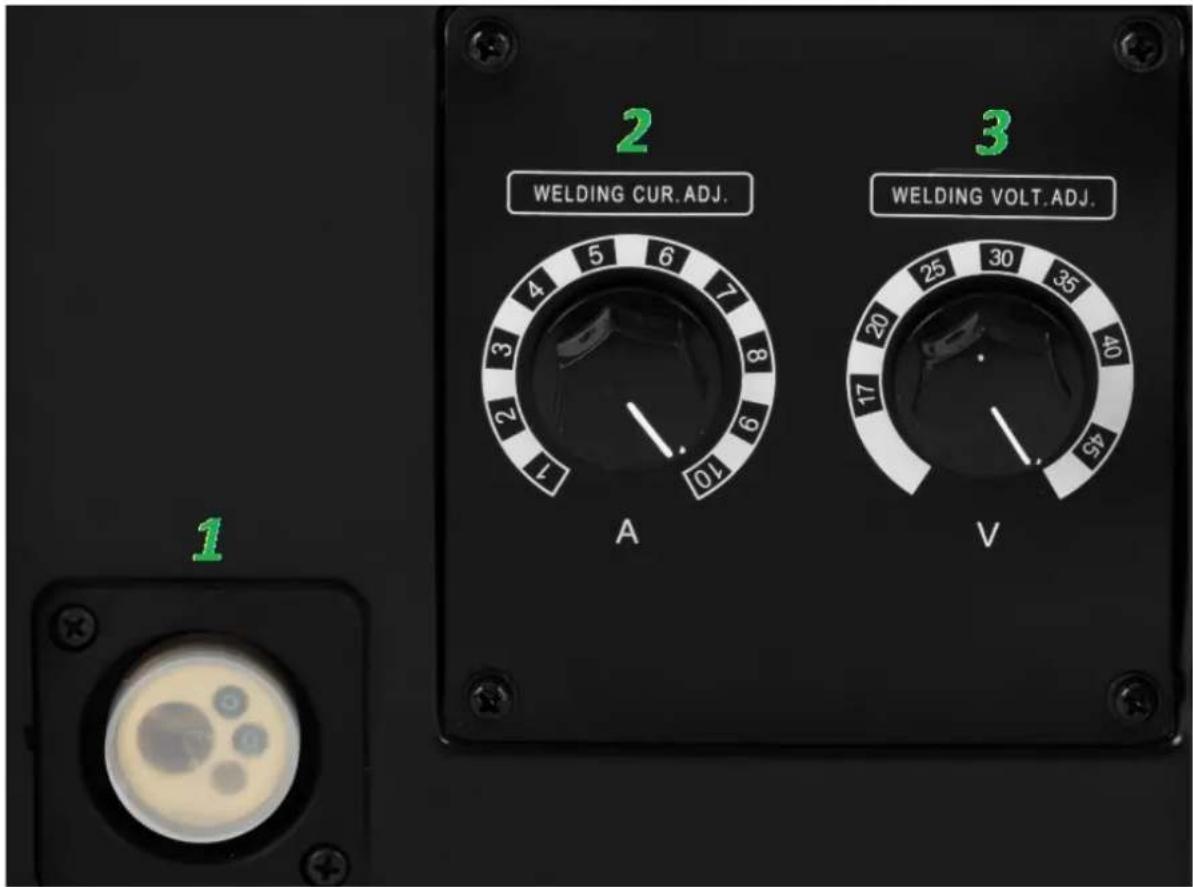

Drahtvorschubtafel:

1-MIG/MAG-SchweiBkabel-Anschlussbuchse

2-Einstellknopf fur den SchweiBstrom

3 - Drehknopf zur Einstellung der Schweißspannung

7. Anschließlich der Drähte

ACHTUNG! Die elektrische Anlage, an die die Maschine angeschlossen werden soll, muss mit einer Überstromsicherung ausgestellt sein.

Wenn ein Verlängerungskabel verwendet wird, sollte es mindestens den gleichen Querschnitt wie das Netzkabel haben.

ACHTUNG! Der Anschluss der Kabel an das Gerät muss bei ausgeschalteten Gerät und ohne Stromversorgung erfolgen.

Schweiben mit dem MIG/MAG-Verfahren

1) Stecken Sie den Stecker des SchweiBPistolenkabels in die Euro-MIG/MAG-Ausgangsbuchse an der Vorderseite der Maschine undziehen Sie ihn fest.
2) Den Stecker der Erdungsleitung an die mit „-“ gekennzeichnete Klemme auf der Vorderseite des Schweiβgeräts einsetzen und im Uhrzeigersinn festdrehen.
3) Stellen Sie sicher, dass der richtige Schweizdraht in der Maschine installment ist.

4) Verbinden Sie die Schutzgasflasche mit einem Druckminderer über einen Gasschlauch mit dem Gaseingang an der Rückseite der Maschine.
5) Schlieben Sie das Netzkabel an eine Steckdose an und starten Sie das Gerät. Nach dem Anschluss des Massekabels an das Werkstück kann die Arbeit beginnen.

MMA-SchweiBen

1) Schließen Sie das Kabel der Schweißpistole an den mit einem "-"-Zeichen gekennzeichneten Anschluss an und verdrehen Sie den Kabelstecker, um die Verbindung zu sichern.
2) Schlieben Sie das Erdungskabel an den mit "+" gekennzeichneten Anschluss an und verdrehen Sie den Kabelstecker, um die Verbindung zu sichern.

Achtung! Die Polarität der Leitungen kann variieren! Alle Angaben zur Polarität sollenen auf der Verpackung des Elektrodenherstellers beschreiben sein!
3) Schlieben Sie das Netzkabel an eine Steckdose an und starten Sie das Gerät. Nach dem Anschluss des Massekabels an das Werkstück kann die Arbeit beginnen.

8. Auswechseln der Antriebsrollrille

ACHTUNG! Alle Wartungsarbeiten, das Auswechseln von Teilen, Reparaturen oder Einstellungen sollen den bei vom Gerät getrennter Stromversorgung durchgeführt werden.

Wenn Sie den Drahtdurchmesser ändern möchten, müssen Sie auch die Antriebsrolle austauschen oder die Position der Antriebsrolle anpassen.

Beachten Sie die entsprechenden Rollentypen je nach verwendetem Schweißdraht:

Rollen mit "V"-Rille.

Rollen mit "U"-Rille.

Rollen mit einer Rändelrille.

Am beliebtesten sind Rollen mit einer V-förmigen Rille. Diese Rollen sind für die gängigsten Schweizdrähte ausgelegt. Bei Aluminiumdrahten werden Rollen mit einer U-förmigen Rille verwendet. Dies liegt daran, dass der Aluminiumdraht anfälliger für Quetschungen ist. Damit sich der Draht nicht verformt, muss eine geeignete Rolle verwendet werden. Eine eigene schmale Gruppe von Vorschubrollen sind Rändelrolten für Fülldraht (FCAW).

9. Auswechseln des Schweißdrahtes

ACKTUNG! Alle Wartungsarbeiten, das Auswechseln von Teilen, Reparaturen oder Einstellungen sollen den bei vom Gerät getrennter Stromversorgung durchgeführt werden.

1. Öffnen Sie das Spulengehäuse durch Drücken der Öffnungsknöffe und setzen Sie die Spule so ein, dass sie sich gegen den Uhrzeigersinn dreht.
2. Sichern Sie die Spule mit der Spulensperre.
3. Losen Sie das Drahtende von der Spule und halten Sie es stets in der Hand, damit sich die Spule nicht abwickelt.
4. Richten Sie das Drahtende etwa 20cm gerade und schneiden Sie den gebogenen Teil ab.
5. Öffnen Sie den Druckeinstellhebel, der den Vorschubmechanismus öffnet.
6. Führn Sie den Draht durch die hintere Drahtführung zur Drahtführung der Schweißpistole.
7. Schlieben Sie den Einzugsmechanismus und sichern Sieihn mit dem Druckeinstellhebel. Achten Sie darauf, dass der Draht in der Rille der Antriebsrolle verlauft.

8. Stellen Sie den Druck des Hebels ein, aber überschreiben Sie nicht die Hälfte der Skala. Zu starker Druck kann den Draht beschädigen. Ist der Druck hingegen zu schwach, rutsch der Draht im Vorschubmechanismus und bewegt sich nicht gleichmäßig.

9. Stellen Sie sichere, dass die für den installierten Schweißdraht geeignete Stromduse in die Schweißpistole eingesetzt ist. Ersetzen Sie gegebenenfalls die Stromduse.

10. Drücken Sie den Abzug der Schweißepistole und warten Sie, bis der Draht hersauskommen. ACHTUNG! Für den Ausschub des Drahts aus dem Brenner ist es erforderlich, dass das Gerät mit Strom versorgt wird. Berühren Sie mit dem Brenner keine geerdeten Gegenstände, da sonst ein Lichtbogen entstehen kann.
11. Schlieben Sie den Deckel des Spulengehauses.

ACHTUNG! Wenn Sie den Draht in die Pistole einführen, richten Sie die Pistole nicht auf sich selbst oder auf andere Personen. Halten Sie ihre Hand nicht z.B. vor die Spitze, da das abgeschnittene Ende des Drahtes sehr scharf ist. Halten Sie außer dem ihre Finger von der Einzugswalze fern, da sie sonst zwischen den Walzen eingeklemmt werden konnten.

10. Beseitigung der Verpackung

Bewahren Sie die Verpackungselemente (Karton, Kunststoffbänder und Styropor)itte auf,damit das Gerät bei einer eventuellen Rücksendung an den Service so gut wie möglich während des Versands geschützt werden kann!

11. Transport und Lagerung

Das Gerät muss während des Transports vor Stößen und dem Umkippen geschichert werden, außer demarf es nicht mit der Unterseite nach oben (auf dem Kopf stehend) aufgestellt werden. Das Gerät muss in einem gut gelufteten Raum mit trockener Luft und ohne korrosive Gase gelagert werden.

12. Reinigung und Wartung

• Ziehen Sie vor jeder Reinigung und auch bei Nichtgebrauch des Gerätes den Netzstecker und halten Sie das Gerät vollständig abkühlen.
• Entfernen Sie die Spritzer von der Spitze der Schweißpistole und prufen Sie den Zustand der Teile. Beschädigte Teile müssen sofort ersetzt werden.
• Verwenden Sie für die Reinigung von Oberflächen nur nicht-korrosive Reinigungsmittel.
• Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
• Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.
• Reinigen Sie die Luftungsöffnungen mit einer Bürste und Druckluft.
• Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
• Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
  Entfernen Sie Staub regelmäßig mit trockener und sauberer Druckluft.

13. Regelmäßige Inspektion des Geräts

Es muss regelmäßig kontrolliert werden, ob die Teile des Geräts nicht beschädigt sind. Falls dies der Fall ist, muss der Betrieb des Geräts eingestellt werden.itte wenden Sie sich umgehend an ihren Handler, um eine Reparatur des Geräts zu vereinbaren.

HINWEIS: Offnen Sie das Gerät niemals ohne Rücksprache mit dem Kundendienst. Dies kann zum Verlust der Garantie führen.

Umwelt - und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro - und Elektronikgeräte)dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dazu, diesen Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich -rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über ihren lokalen Abfallkalender oder bei ihrer Stadt - oder Gemeindeverwaltung uber die in Ihr dem Gebiet zur Verfugung stehenden Mochlichkeiten der Rückgabe oder Sammlung von Altgeraten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgeliche Entsorgung von Elektro - und Elektronikgeräten (Elektro - und Elektronikergegesetz - ElektroG).

Utylizacja produktu
