BEDIENUNGSANLEITUNG PROLOX 65VO Stamos

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

1. Symbole

Bitte machen Sie sich mit der Bedienungsanleitung vertraut.

Recycelbares Produkt.

Erfüllt die Anforderungen der einschlägigen Sicherheitsnormen.

Es muss Schutzkleidung verwendet werden, die den gesamten Körper schützt.

Achtung! Es sind Schutzhandschuhe zu tragen.

Es muss eine Schutzbrille verwendet werden.

Fußschutz verwenden.

Achtung! Heiße Oberfläche kann Verbrennungen verursachen!

Achtung! Brand- oder Explosionsgefahr.

Achtung! Schädliche Dämpfe, Vergiftungsgefahr. Gase und Dämpfe können gesundheitsschädlich sein. Beim Schweißen werden Schweißgase und -dämpfe freigesetzt. Das Einatmen dieser Substanzen kann gesundheitsschädlich sein.

Eine Schweißmaske mit entsprechender Filterschattierung muss verwendet werden.

ACHTUNG! Schädliche Strahlung des Schweißlichtbogens.

Stromführenden Teile dürfen nicht berührt werden.

ACHTUNG! Die Abbildungen in dieser Gebrauchsanweisung dienen nur als Referenz und können in einigen Details vom tatsächlichen Produkt abweichen.

2. Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Plasmaschneider
Modell	PROLOX 45VO
Nenneingangsspannung [V] / Frequenz [Hz]	400/50
Schneidstrom [A]	15-65
Schneidstrom bei 100% Einschaltdauer [A]	50
Schneidstrom bei 60% Einschaltdauer [A]	65
Leerlaufspannung [V]	275
Insulation class F
Normkonformität	EN IEC 60974-1
Abmessungen (Breite x Tiefe x Höhe) [cm]	510 x 230 x 400
Gewicht [kg]	15,5

3. Allgemeine Beschreibung

Das Handbuch soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, müssen Sie es ordnungsgemäß bedienen und warten und dabei die Richtlinien in dieser Bedienungsanleitung beachten. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen zur Verbesserung der Qualität vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wird die Anlage so konzipiert und gebaut, dass die Risiken durch Lärmemissionen auf ein Minimum reduziert werden.

4. Anwendungssicherheit

!ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der Gebrauchsanweisung bezieht sich auf:

Plasmaschneider

4.1. Allgemeine Hinweise

a) Achten Sie auf Ihre eigene Sicherheit und die von Dritten, indem Sie die in dieser Anleitung enthaltenen Richtlinien lesen und befolgen.
b) Nur qualifizierte Personen dürfen das Gerät in Betrieb nehmen, bedienen, handhaben und reparieren.
c) D as Gerät darf nicht für andere als die vorgesehenen Zwecke verwendet werden.

d) Während des Betriebs erzeugt das Gerät ein elektromagnetisches Feld um sich herum, das bei medizinischen Implantaten, z. B. Herzschrittmachern usw., zu Fehlfunktionen führen kann.
e) Es ist verboten, den Schweißgriff auf sich selbst, andere Menschen und Tiere zu richten.
f) Für regelmäßige Wartung und Instandhaltung sorgen.
g) Trennen Sie das Gerät von der Stromversorgung, bevor Sie Einstellungen, Wartungsarbeiten, Düsenwechsel usw. vornehmen.
h) Das Produkt darf nicht mit entferntem Gehäuse verwendet werden.
i) Entsorgen Sie alle Schweißabfälle in Übereinstimmung mit den örtlichen Vorschriften.

4.2. Richtlinien für die Sicherung feuergefährlicher Arbeiten

Gebäude und Räumlichkeiten, in denen feuergefährliche Arbeiten ausgeführt werden sollen, werden durch folgende Schritten für diese Arbeiten vorbereitet:

a) Reinigung der Räumlichkeiten oder Bereiche, in denen die Arbeiten durchgeführt werden sollen, von allen brennbaren Materialien und Schmutz;
b) alle brennbaren und nicht brennbaren Gegenstände in brennbaren Verpackungen in einen sicheren Abstand bringen;
c) Materialien, die nicht durch Abdecken entfernt werden können, z. B. mit Blechen, Gipskartonplatten usw., vor den Auswirkungen von Plasmaspritzern zu schützen;
d) Überprüfung, ob sich in den angrenzenden Räumen Materialien oder Gegenstände befinden, die entzündet werden können, und ob keine örtlichen Vorsichtsmaßnahmen erforderlich sind;
e) Durchgangslöcher in Installationen, Lüftungen usw. in der Nähe des Arbeitsplatzes mit nicht brennbarem Material abdichten;
f) alle Elektro-, Gas- und Installationskabel mit brennbarer Isolierung vor Plasmaspritzern oder mechanischen Beschädigungen zu schützen, sofern sie sich im Gefahrenbereich von brandgefährlichen Arbeiten befinden;
g) prüfen, ob an diesem Tag keine Malerarbeiten oder andere Arbeiten mit brennbaren Stoffen durchgeführt wurden.

Funken können Brände verursachen.

Schneidfunken können Brände, Explosionen und Verbrennungen auf ungeschützter Haut verursachen. Tragen Sie beim Schneiden Schweißerhandschuhe und Schutzkleidung. Alle leicht brennbaren Materialien und Stoffe müssen aus dem Arbeitsbereich entfernt oder abgesichert werden. Schneiden Sie keine geschlossenen Behälter oder Tanks auf, die brennbare Flüssigkeiten enthalten haben. Solche Behälter oder Tanks sollten vor dem Schneiden gespült werden, um brennbare Flüssigkeiten zu entfernen. Nicht in der Nähe von brennbaren Gasen, Dämpfen oder Flüssigkeiten schneiden. Feuerlöschgeräte (Löschdecken und Pulver- oder Schneelöscher) sollten in der Nähe des Arbeitsplatzes an einem gut sichtbaren und leicht zugänglichen Ort angebracht werden.

Die Flasche kann explodieren.

Es dürfen nur zugelassene Gasflaschen und einen ordnungsgemäß funktionierenden Regler verwendet werden. Die Gasflasche muss in aufrechter Position transportiert, gelagert und aufgestellt werden. Die Gasflasche muss von der Einwirkung von Wärmequellen, dem Umstürzen und mechanischen Beschädigungen geschützt werden. Alle Komponenten des Gassystems: Flasche, Schlauch, Verbindungsstücke, Regler, müssen in einem gutem Zustand gehalten werden.

Ein Schnitt kann einen Brand oder eine Explosion verursachen.

Der Plasmastrahl schleudert glühende Metallpartikel oder Funken nach außen. Heiße Metallpartikel, Funken, ein erhitztes Bauteil oder ein heißer Brenner können einen Brand verursachen. Aus diesem Grund sollte die Umgebung des Arbeitsbereichs sorgfältig auf Sicherheit überprüft werden.

4.3. Vorbereitung des Arbeitsplatzes für das Schneiden

a) Alle brennbaren Materialien sollten in einem Umkreis von 12 m um den Brenner entfernt werden.

b) Ist dies nicht möglich, müssen brennbare Materialien mit einer geeigneten Beschichtung versehen werden.

c) D as Schneiden in Bereichen, in denen sich brennbare Materialien entzünden können, ist verboten.

d) Es müssen Sicherheitsmaßnahmen gegen Funken und glühende Metallpartikel getroffen werden.

e) E s muss darauf geachtet werden, dass Funken oder heiße Metallsplitter durch Risse oder Öffnungen gelangen können.

f) Achten Sie genau auf Lichtbögen und halten Sie einen Feuerlöscher in Reichweite bereit.

g) Beachten Sie, dass das Schneiden in Deckennähe, am Boden oder zwischen den Fächern zu einem Flammenbrand auf der anderen Seite führen kann, der nicht sichtbar ist.

h) Es muss für eine ausreichende Belüftung gesorgt werden.

i) V erwenden Sie das Gerät bei einer Umgebungstemperatur zwischen -10 und 40 °C, in einem Raum mit geringer Luftfeuchtigkeit und Staub, ohne direkte Sonneneinstrahlung.

j) W enn Sie an einem Ort schneiden, an dem es zu schnellen Luftbewegungen kommt, sollten Sie einen Windschutz verwenden.

k) Nehmen Sie vor dem Schneiden eine stabile Position ein.

I) V erwenden Sie keinen Plasmabrenner, um gefrorene Rohre zu erwärmen.

m) Plasmaschneiden Sie nicht in der Nähe von brennbaren Materialien/Tanks. Entzündbare Stoffe oder Behälter sind zu entfernen oder gründlich zu entleeren.

n) Plasmaschneiden Sie nicht in einer Atmosphäre, die brennbare Partikel oder Dämpfe von explosiven Stoffen enthält.

o) Plasmaschneiden darf nicht an unter Druck stehenden Tanks, Druckleitungen oder Druckspeichern durchgeführt werden.

p) Die Plasmaschneidstation muss von brennbaren Oberflächen entfernt aufgestellt werden.

q) Beseitigen Sie vor dem Plasmaschneiden brennbare oder explosive Gegenstände wie Propan-Butan-Feuerzeuge oder Streichhölzer.

r) B eachten Sie die Gesundheits- und Sicherheitsvorschriften für Schweißarbeiten und statten Sie den Arbeitsbereich mit einem geeigneten Feuerlöscher aus. Die Flamme und der Arbeitskreis stehen unter Spannung, solange die elektrische Versorgung eingeschaltet ist. Der Eingangsstromkreis und der interne Stromkreis des Geräts stehen ebenfalls unter Spannung, solange die elektrische Versorgung eingeschaltet ist.

Achtung: Schneiden in der Nähe von Tanks oder Fässern mit brennbaren Stoffen ist verboten.

Immer beachten! Schützen Sie Kinder und andere Unbeteiligte, wenn Sie mit dem Gerät iten.

4.4. Persönliche Schutzausrüstung

Achtung! Lichtbogenstrahlung kann das Sehvermögen oder die Haut schädigen.

a) Tragen Sie beim Schneiden saubere, ölfreie Schutzkleidung aus nicht brennbarem und nicht leitfähigem Material (Leder, dicke Baumwolle), Lederhandschuhe, hohe Stiefel und eine Schutzhaube.

b) Beseitigen Sie vor dem Schneiden alle brennbaren oder explosiven Gegenstände wie Propan-Butan-Feuerzeuge und Streichhölzer.

c) B enutzen Sie einen Gesichtsschutz (Helm oder Schild) und bedecken Sie die Augen mit einer Tönung, die der Sehkraft des Schweißers und dem Schneidstrom entspricht. Die Sicherheitsnormen empfehlen die Farbe Nr. 13 für Stromstärken unter 300 A. Niedrigere Farben können verwendet werden, wenn der Lichtbogen durch das Werkstück verdeckt wird.

d) Tragen Sie immer eine zugelassene Schutzbrille mit einem Seitenschutz unter dem Helm oder einem anderen Schutzschild.
e) Verwenden Sie am Arbeitsplatz Schutzschilder, um andere vor Blendung oder Spritzern zu schützen.
f) Tragen Sie immer Ohrstöpsel oder einen anderen Gehörschutz gegen übermäßigen Lärm und um zu verhindern, dass Spritzer in Ihre Ohren gelangen.
g) Drittpersonen vor dem Schauen in einen Lichtbogen warnen.
h) Der Lichtbogen beim Schneiden erzeugt große Mengen sichtbarer und unsichtbarer Strahlung (ultraviolette und infrarote Strahlung), die Augen und Haut schädigen können.

4.5. Schutz vor elektrischem Schlag

Achtung! Ein Stromschlag kann tödlich sein.

a) Stecken Sie das Netzkabel in die nächstgelegene Steckdose und verlegen Sie es so, dass es praktisch und sicher ist. Es muss vermieden werden, dass das Kabel achtlos im Raum auf ungeprüften Boden verlegt wird, was zu einem Stromschlag oder Brand führen kann.
b) Der Kontakt mit elektrisch geladenen Teilen kann einen elektrischen Schlag oder schwere Verbrennungen verursachen.
c) Wenn der Strom fließt, werden der Lichtbogen und der Arbeitsbereich elektrisch aufgeladen.
d) Der Eingangsschaltkreis und die internen Schaltkreise des Geräts stehen auch unter Spannung, wenn das Gerät eingeschaltet ist.
e) Berühren Sie die stromführenden Teile nicht.
f) Es müssen trockene, porenfreie, isolierte Handschuhe und Schutzkleidung getragen werden.
g) Verwenden Sie Isoliermatten oder andere isolierende Beschichtungen auf dem Boden, die groß genug sind, um den Kontakt zwischen dem Körper und dem Objekt oder dem Boden zu verhindern.
h) Der Lichtbogen darf nicht berührt werden.
i) Schalten Sie die Stromzufuhr aus, bevor Sie die Elektrode anfassen, reinigen oder austauschen.
j) Vergewissern Sie sich, dass das Erdungskabel richtig angeschlossen ist und dass der Stecker richtig in die geerdete Steckdose eingesteckt ist. Ein falscher Anschluss der Erdung des Geräts kann lebensgefährlich und gesundheitsgefährdend sein.
k) Überprüfen Sie die Stromkabel regelmäßig auf Beschädigungen oder fehlende Isolierung. Beschädigte Kabel müssen ausgewechselt werden. Unsachgemäße Reparaturen der Isolierung können zum Tod oder zu Gesundheitsschäden führen.
I) Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
m) Das Kabel darf nicht um den Körper gewickelt werden.
n) Das Werkstück muss ordnungsgemäß geerdet sein.
o) Es darf nur Zubehör verwendet werden, das sich in einem guten Zustand befindet.
p) Beschädigte Teile des Geräts müssen repariert oder ersetzt werden. Bei Arbeiten in der Höhe müssen Sicherheitsgurte verwendet werden.
q) Alle Ausrüstungs- und Sicherheitsgegenstände sollten an einem Ort aufbewahrt werden.
r) Wenn der Auslöser aktiviert wird, muss die Spitze des Griffs vom Körper ferngehalten werden.
s) Befestigen Sie das Erdungskabel am Werkstück oder so nah wie möglich daran (z. B. an der Werkbank).
t) Die Spannzange muss isoliert sein, wenn sie nicht mit dem Werkstück verbunden ist, um den Kontakt mit Metall zu vermeiden.
u) Das Produkt ist für die Verwendung in Innenräumen vorgesehen. Wenn er jedoch Feuchtigkeit oder Regen ausgesetzt war, muss überprüft werden, dass keine Wassertropfen ins Innere gelangen, was zu einem Unfall führen könnte.
v) Achten Sie darauf, dass das Gerät nicht nass wird.

Achtung! Nach Abtrennung des Netzkabels kann das Gerät noch unter Spannung stehen.

w) Nach dem Ausschalten des Gerätes und dem Abtrennen des Netzkabels muss die Spannung am Eingangskondensator überprüft werden, um sicherzustellen, dass der Spannungswert Null beträgt, da sonst die Gerätekomponenten nicht berührt werden dürfen.

ACHTUNG Obwohl das Gerät so konstruiert wurde, dass es sicher ist, mit ausreichenden Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsmerkmale für den Benutzer, besteht beim Umgang mit dem Gerät dennoch ein geringes Unfall- oder Verletzungsrisiko. Es ist ratsam, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

4.6. Gase und Dämpfe

Achtung! Das Gas kann gesundheitsgefährdend sein oder zum Tod führen!

a) Es muss immer einen Abstand zur Gasauslass eingehalten werden.
b) Achten Sie beim Schneiden auf den Luftaustausch und vermeiden Sie das Einatmen von Gasen.
c) Entfernen Sie chemische Substanzen (Fette, Lösungsmittel) von der Oberfläche der Werkstücke, da sie unter hoher Temperatur verbrennen und giftige Dämpfe freisetzen.
d) Das Schneiden von verzinkten Teilen ist nur mit einer effizienten Absaugung mit Filterung und einer Zufuhr von sauberer Luft zulässig. Zinkdämpfe sind sehr giftig, und das Symptom einer Vergiftung ist das so genannte Zinkfieber.

5. Anweisungen für den Gebrauch

5.1. Allgemeine Hinweise

a) Das Gerät ist entsprechend seinem Verwendungszweck unter Beachtung der Gesundheits- und Sicherheitsvorschriften sowie der sich aus den Angaben auf dem Typenschild ergebenden Einschränkungen (IP-Schutzart, Einschaltdauer, Versorgungsspannung usw.) zu verwenden.
b) Öffnen Sie das Gerät nicht, da dies zum Erlöschen der Garantie führt; außerdem können explodierende Teile Verletzungen verursachen.
c) Der Hersteller haftet nicht für technische Änderungen an den Geräten oder für Sachschäden, die sich aus der Einführung dieser Änderungen ergeben.
d) Wenden Sie sich bei Funktionsstörungen an den Kundendienst.
e) Decken Sie die Lüftungsschlitze des Geräts nicht ab - stellen Sie das Messer in einem Abstand von 30 cm zu den umgebenden Gegenständen auf.
f) Das Schweißgerät darf nicht unter dem Arm oder nahe am Körper gehalten werden.
g) Installieren Sie das Gerät nicht in Räumen mit aggressiver Umgebung, starker Staubentwicklung und in der Nähe von Geräten mit hoher elektromagnetischer Feldemission.
h) Halten Sie Finger, Haare und Kleidung vom rotierenden Ventilator fern.
i) Das Gerät muss während des Betriebs geerdet sein.
j) Wenn die LED für thermische Überlastung während des Betriebs des Geräts aufleuchtet, stellen Sie den Betrieb sofort ein und warten Sie, bis das Gerät abgekühlt ist.
k) Wenn das Gerät über einen längeren Zeitraum oder mit hohem Strom betrieben wird, schalten Sie die Stromversorgung erst aus, wenn das Gerät abgekühlt ist.
I) Schalten Sie das Gerät während des Schweißens nicht aus!
m) Warten Sie das Gerät regelmäßig und reinigen Sie das Innere des Geräts von Staub.

5.2. Anschließen des Geräts

5.2.1. Anschluss an die Stromversorgung

a) Das Gerät sollte von einer qualifizierten Person angeschlossen werden. Darüber hinaus sollte eine entsprechend qualifizierte Person prüfen, ob die Erdungs- und Elektroinstallation einschließlich des Schutzsystems den Sicherheitsvorschriften entsprechen und ordnungsgemäß funktionieren.

b) Stellen Sie das Gerät in der Nähe des Arbeitsplatzes auf.
c) Vermeiden Sie beim Anschluss des Geräts zu lange Kabel.
d) Einphasige Schneidemaschinen sollten an eine Steckdose mit einem Erdungsstift angeschlossen werden.
e) Schneidemaschinen, die mit einem 3-Phasen-Netz betrieben werden, werden ohne Stecker geliefert. Sie sollten sich selbst einen solchen Stecker besorgen und die Installation von einer qualifizierten Person durchführen lassen:

WARNUNG: Um eine Garantie in Anspruch zu nehmen oder einen Anspruch geltend zu, ist es notwendig, einen Nachweis über die Installation durch einen qualifizierten Elektriker denen mit dessen Lizenznummer vorzulegen.

Beispiele für die Anordnung der Fahrdrähte (Vorderansicht der Steckdose):

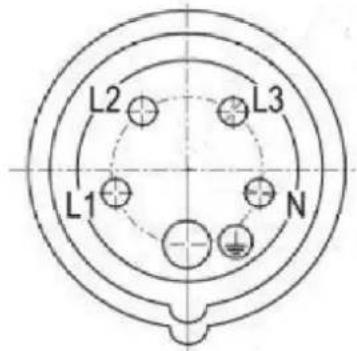

- 3P + N + :

Die Phasendrähte L1, L2, L3 sollten an die mit L1, L2, L3 gekennzeichneten Buchsen angeschlossen werden.

Der Schutzleiter ⊥ sollte an den mit PE ⊥ gekennzeichneten Erdungsanschluss angeschlossen werden.

Der Nullleiter N sollte an den mit N gekennzeichneten Anschluss angeschlossen werden.

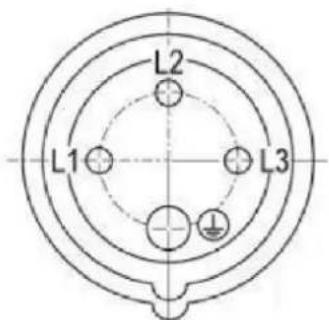

- 3P + :

Die Phasendrähte L1, L2, L3 sollten an die mit L1, L2, L3 gekennzeichneten Buchsen angeschlossen werden.

Der Schutzleiter 🏚 sollte an den mit PE 🏚 gekennzeichneten Erdungsanschluss angeschlossen werden.

ACHTUNG! Das Gerät darf nur betrieben werden, wenn es an eine Anlage mit funktionsfähiger Absicherung angeschlossen ist.

5.2.2. Anschluss der Gasversorgung

a) Die Gasflasche muss weit entfernt vom Werkstück aufgestellt und gegen Herunterfallen gesichert werden.
b) Der Gasanschluss des Schweißgeräts muss mit einem geeigneten Schlauch und einem Regler mit Gasflusskontrolle an die Gasflasche oder das Gassystem angeschlossen werden. Achtung! Die Verwendung eines Netzregler für Gasflaschen sowie eines Flaschenreglers für Netzanschlüsse ist nicht zugelassen. Ein solcher Austausch kann zu einer Beschädigung des Reglers und zu Verletzungen führen.
c) Der sparsame Einsatz von Gas verlängert die Schweißzeit.

6. Produktübersicht

Vorderansicht

1 - Bedienfeld.
2 - Anschluss für Erdungskabel.
3 - Anschluss für das Brennersteuerungskabel.
4 - Lichtbogenzündungsanschluss am Brenner.
5 - Anschluss für die Luftversorgung des Brenners.
6 - Die Fackel.
7 - Erdungskabel.

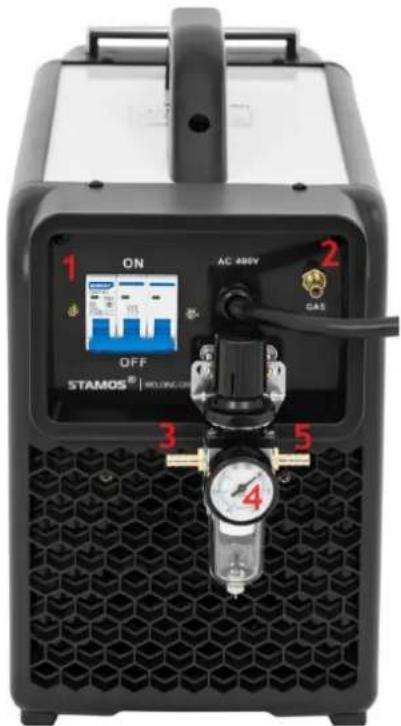

Hinteransicht

1 - ON/OFF-Schalter.
2 - Gaseinlass (vom Lufttrockner).
3 - Gaszufuhr zum Trockner (vom Luftkompressor).
4 - Lufttrockner.
5 - Luftauslass vom Lufttrockner zum Schneidgerät.

Steuerfeld

1 - Schneidstromanzeige. 2 - Schalter für Betriebsart 2T/4T. 3 - Taste für Luftstromkontrolle. 4 - Schneidstrom-Diode. 5 - Luftauslassleuchte nach dem Schneiden. 6 - Überlastungsanzeige*.
7 - Diode zur Einstellung des Schneidstroms. 8 - Leuchte zur Einstellung des Luftstroms nach dem Schneiden. 9 - Drehknopf zur Einstellung des Schneidstroms und der Entlüftungszeit nach dem Schneiden. Drücken Sie den Drehknopf, um die Zeit der Luftabgabe nach dem Schneiden

einzustellen. Durch erneutes Drücken des Knopfes kehren Sie zur Einstellung des Schneidstroms zurück.

* Die Anzeige leuchtet in den folgenden zwei Situationen auf:

a) Wenn die Maschine eine Störung aufweist und nicht bedient werden kann.

b) Wenn die Schneidemaschine die standardmäßige Überlastungszeit überschritten hat, geht sie in den Sicherheitsmodus über und schaltet sich dann aus. Das bedeutet, dass das Gerät im Rahmen der Temperatur- und Überhitzungskontrolle in den Ruhezustand übergeht. Während dieses Vorgangs leuchtet die Warnleuchte an der Frontplatte auf. In diesem Fall ist es nicht erforderlich, den Netzstecker aus der Steckdose zu ziehen. Das Gebläse kann weiterhin zur Kühlung des Geräts eingesetzt werden. Wenn die rote Lampe nicht aufleuchtet, bedeutet dies, dass das Gerät auf Betriebstemperatur abgekühlt ist und wieder verwendet werden kann.

7. Anschließen der Drähte

ACHTUNG! Der Anschluss der Kabel an das Gerät muss bei ausgeschaltetem Gerät und ohne Stromversorgung erfolgen.

Modus Plasmaschneiden

1) Vergewissern Sie sich, dass der ON/OFF-Schalter auf der Rückseite des Geräts auf "OFF" steht. Gerät an die Stromversorgung anschließen.
2) Vergewissern Sie sich, dass der Druckluftregler auf Minimum eingestellt ist. Schließen Sie die Druckluftzufuhr an den Lufttrockner und dann vom Lufttrockner an das Gerät an.
3) HINWEIS: Vergewissern Sie sich, dass die Parameter der Stromversorgung und des Gasdrucks mit den Werten in der Tabelle der technischen Daten in diesem Dokument oder dem Typenschild des Geräts übereinstimmen.
4) Schließen Sie die Brennerdrähte an den Steuer- und Stromgasanschluss an.
5) Schließen Sie das Erdungskabel an den Anschluss an und achten Sie dabei besonders darauf, dass die Klemme fest mit dem Werkstück verbunden ist.

8. Betrieb des Geräts

8.1. Einstellung der Plasmaschneidparameter

1) Schalten Sie den Ein-/Ausschalter auf ON.
2) Stellen Sie den Druck mit dem Drehknopf an der Filter-/Reduziereinheit ein (heben Sie den Knopf an, drehen Sie ihn, um den gewünschten Druck einzustellen, und drücken Sie den Knopf dann in die Ausgangsposition).
3) Stellen Sie den geeigneten Schneidstrom entsprechend der Dicke und den Prozessanforderungen des Werkstücks ein.
4) Stellen Sie nach dem Schneiden die entsprechende Luftablasszeit ein.
5) Den Betriebsartenschalter 2T/4T in entsprechende Position bringen:

a. 2T - Abkürzung. Der Schneidvorgang wird durch Drücken der Taste am Brenner gestartet, Loslassen der Taste beendet den Schneidvorgang
b. 4T - Langzeitschnitt. Durch Drücken der Taste am Brenner wird der Schneidvorgang gestartet, durch Loslassen der Taste wird der Schneidvorgang nicht gestoppt. Um den Schneidvorgang zu beenden, muss die Taste am Brenner erneut gedrückt und losgelassen werden.

6) Drücken Sie den Auslöser des Plasmabrenners, Sie sollten das Geräusch der entweichenden Luft hören.
7) Hinweis: Richten Sie beim Zünden des Plasmabrenners den Brennerausgang immer auf einen sicheren Ort.
8) Es kann mit dem Schneiden des Werkstücks begonnen werden.
9) Im Falle einer Überhitzung löst die Sicherheitsvorrichtung aus. Erst wenn das Gerät abgekühlt ist, kann es neu gestartet werden.
10) Schalten Sie die Maschine immer aus, wenn Sie mit dem Schneiden fertig sind.

9. Beseitigung der Verpackung

Bitte bewahren Sie das gesamte Verpackungsmaterial (Karton, Plastikstreifen und Styropor) auf, damit das Gerät beim Versand geschützt ist, falls es einmal zu einer Servicestelle geschickt werden muss!

10. Transport und Lagerung

Das Gerät muss während des Transports vor Stößen und dem Umkippen gesichert werden, außerdem darf es nicht mit der Unterseite nach oben (auf dem Kopf stehend) aufgestellt werden. Das Gerät muss in einem gut gelüfteten Raum mit trockener Luft und ohne korrosive Gase gelagert werden.

11. Reinigung und Wartung

a) • Jedes Mal bevor das Gerät gereinigt wird und ebenfalls wenn das Gerät nicht verwendet wird, muss der Netzstecker gezogen und das Gerät vollständig abgekühlt werden.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
d) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.
e) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
f) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
g) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
h) Entfernen Sie Staub regelmäßig mit trockener und sauberer Druckluft.
i) Das Gerät muss vor Wasser und Feuchtigkeit geschützt werden.
j) Das Gerät darf nicht auf eine beheizte Fläche gestellt werden.
k) Lagern Sie das Gerät in einem trockenen und sauberen Raum.

12. Regelmäßige Inspektion des Geräts

Damit das Gerät ordnungsgemäß funktioniert, muss es regelmäßig gewartet werden.

VORSICHT: Schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung, bevor Sie Wartungsarbeiten durchführen.

Regelmäßige Inspektionen	6-monatige routinemäßige Wartung
- Ersetzen Sie unleserliche Etiketten- Überprüfen Sie die Funktion aller Schalter.	- Blasen Sie das Gerät mit trockener, sauberer Luft unter Druck aus.- Überprüfen Sie die elektrischen Anschlüsse der Eingangs-/Ausgangsleiste und ziehen Sie
- Prüfen Sie, ob das Gebläse richtig funktioniert und ob die Luft an der Rückseite des Geräts austritt.- Achten Sie auf übermäßige Vibrationen, Lärm, Geruch und Gasaustritt während des Betriebs- Prüfen Sie, ob die Brenner- oder Erdungsleitungen nicht durchgebrannt sind.- Prüfen Sie, ob die elektrischen Anschlüsse nicht durchgebrannt sind.- Prüfen Sie, ob das Versorgungskabel nicht beschädigt ist.	lose Schrauben nach oder ersetzen Sie verrostete Schrauben.

7. KAAPELEIDEN LIITTÄMINEN

2. Technische gegevens

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
