HASZNÁLATI ÚTMUTATÓ PROLOX 65VO Stamos

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a haszná lati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

1. Szimbólumok

Kérjük, olvassa el a használati útasítást.

Újrahasznosítható termék.

A termék teljesíti a vonatkozó biztonsági szabványok követelményeit.

Az egész testet óvó védőruházatot használjon.

Vigyázat! Használjon védőkesztyűt.

Használjon védőszemüveget

Viseljen munkavédelmi cipőt.

Vigyázat! A forró felület égési sérülést okozhat!

Vigyázat! Tüz vagy robbanás veszélye.

Vigyázat! Ártalmas gőzök, mérgezésveszély. A felszabaduló gázok és füstök veszélyesek lehetnek az egészségre. A hegesztési folyamat során gázok és füstök szabadulnak fel. Ezen anyagok belégzése káros lehet az egészségre.

Megfelelő fényszűrővel ellátott hegesztőmaszkot kell használni.

VIGYÁZAT! A hegesztőív káros sugárzása

Ne érintse meg a feszültség alatt álló részeket

VIGYÁZAT! A jelen használati utasításban szereplő ábrák csak tájékoztató jellegűek, és egyes részleteikben eltérhetnek a tényleges terméktől.

2. Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Plazmavágó
Modell	PROLOX 45VO
Névleges tápfeszültség [V] / frekvencia [Hz] 400/50
Vágási áram [A]	15-65
Vágási áram 100%-os munkaciklusban [A]	50
Vágási áram 60%-os munkaciklusban [A]	65
Üresjárati feszültség [V]	275
Insulation class	F
A következő normának való megfelelés:	EN IEC 60974-1
Méretek (szélesség x mélység x magasság) [cm]	510 x 230 x 400
Súly [kg]	15,5

3. Általános leírás

A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELÓTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen arra, hogy a készüléket a jelen használati utasításban foglalt irányelvek szerint megfelelően üzemeltesse és karbantartsa. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javítása érdekében történő változtatásokra. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.

4. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és ítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést vagy halált okozhat.

A figyelmeztetésekben és az utasítások leírásában szereplő "eszköz" vagy "termék" kifejezés a következőkre vonatkozik:

Plazmavágó

4.1. Általános megjegyzések

a) Vigyázzon saját és harmadik személyek biztonságára, ha elolvassa és betartja az ebben a kézikönyvben szereplő irányelveket.
b) A készüléket csak szakképzett személyeknek szabad beindítani, működtetni, kezelni és javítani.
c) A készüléket nem szabad a rendeltetésétől eltérő célokra használni.
d) Működés közben a készülék elektromágneses mezőt generál maga körül, ami meghibásíthatja az orvosi implantátumokat, pl. a pacemakereket stb.
e) Tilos a hegesztő nyelét saját maga, más emberek és állatok felé irányítani.

f) Gondoskodni kell a gép rendszeres szervizeléséről és karbantartásáról.
g) Bármilyen beállítás, karbantartás, fúvókacsere stb. előtt válassza le a készüléket az áramforrásról.
h) Tilos a terméket levett burkolattal üzemeltetni.
i) A hegesztési hulladékot a helyi előírásoknak megfelelően ártalmatlanítsa.

4.2. Útmutató tűzveszélyes munka biztonságos végzéséhez

Az épület és a helyiségek előkészítése a tűzveszélyes munkák elvégzéséhez:

a) a munkavégzés helyéről és helységéből az éghető anyagokat és szennyeződéseket el kell távolítani;
b) minden gyúlékony és nem gyúlékony csomagolásban lévő gyúlékony és nem gyúlékony tárgyat biztonságos távolságba kell helyezni;
c) a plazmavágási fröccsenések hatása ellen védje azokat az anyagokat, amelyeket nem lehet eltávolítani, például fémlemezekkel, gipszkartonlapokkal stb. való lefedéssel;
d) ellenőrizze, hogy a szomszédos helyiségekben lévő gyúlékony anyagok vagy tárgyak nem igényelnek-e helyi óvintézkedéseket;
e) tömítse le nem gyúlékony anyagokkal a munkahely közelében lévő, a szerelésen, szellőzésen stb. lévő minden átmenő nyílást;
f) védje a plazmavágási fröccsenések vagy mechanikai sérülések ellen az összes gyúlékony szigetelésű elektromos, gáz- és szerelési kábelt, feltéve, hogy azok a tűzveszélyes munkálatok által okozott kockázat hatókörén belül vannak;
g) ellenőrizze, hogy aznap nem végeztek-e festési vagy egyéb, gyúlékony anyagokat felhasználó munkálatokat.

A szikrák tüzet okozhatnak

A vágási szikrák tüzet, robbanást és égési sérüléseket okozhatnak a védtelen börön. Vágáskor viseljen hegesztőkesztyűt és védőruházatot. Távolítson el vagy biztosítsa minden gyúlékony anyag biztonságos tárolását a munkavégzés helyén. Ne vágja fel azokat a zárt tartályokat vagy tartályokat, amelyekben gyúlékony folyadékok voltak. Az ilyen tartályokat vagy tartályokat vágás előtt át kell öblíteni, hogy eltávolítsák a gyúlékony folyadékokat. Ne vágjon gyúlékony gázok, gózök vagy folyadékok közelében. A tűzoltó felszerelést (tűzoltó pokrócot, por- vagy haboltó készülék) a munkahely közelében, jól láthatóan és könnyen hozzáférhető helyen kell elhelyezni.

A palack felrobbanhat

Csak jóváhagyott gázpalackokat és megfelelően működő reduktort használjon. A palackot függőleges helyzetben kell szállítani és tárolni. Védje a palackokat hőforrásoktól, feldőléstől és mechanikai sérülésektől. Tartsa a gázkészülék összes alkatrésztéj jó állapotban: palackot, tömlót, csatlakozókat, reduktorokat.

A vágás tüzet vagy robbanást okozhat.

A plazmasugár izzó fémrészecskéket vagy szikrákat szór kifelé. Forró fémrészecskék, szikrák, felhevült alkatrész vagy forró fáklya okozhat tüzet. Ezért a munkaterület környezetét gondosan ellenőrizni kell a biztonság szempontjából.

4.3. A munkahely előkészítése a vágáshoz

a) Az égő 12 m-es körzetében minden éghető anyagot el kell távolítani.
b) Ha ez nem lehetséges, az éghető anyagokat megfelelő bevonattal kell ellátni.
c) Tilos olyan területeken vágni, ahol gyúlékony anyagok meggyulladhatnak.
d) Tegyen biztonsági óvintézkedéseket szikrák és izzó fémrészecskék ellen.
e) Ügyelni kell arra, hogy a repedéseken vagy nyílásokon keresztül szikrák vagy forró fémszilánkok juthassanak át.

f) Figyeljen oda az ívek kialakulására, és tartson tűzoltó készüléket elérhető közelségben.
g) Legyen tudatában annak, hogy a mennyezet közelében, a padlón vagy a rekeszek között végzett vágás a másik oldalon nem látható lánggal tüzet okozhat.
h) Mindig gondoskodjon megfelelő szellőzésról.
i) A készüléket -10 és 40 °C közötti környezeti hőmérsékleten, alacsony páratartalmú és poros, közvetlen napfénytől mentes helyiségben használja.
j) Ha a vágás olyan helyen történik, ahol gyors légmozgások vannak, használjon szélvédőt.
k) Vágás előtt vegyen fel stabil pozíciót.
I) Ne használjon plazmafáklyát a fagyott csövek felmelegítésére.
m) Ne végezzen plazmavágást gyúlékony anyagok/tartályok közelében. A gyúlékony anyagokat / tartályokat el kell távolítani vagy gondosan ki kell üríteni.
n) Ne végezzen plazmavágást olyan légkörben, amely éghető részecskéket vagy robbanásveszélyes anyagok gőzét tartalmazza.
o) A plazmavágás nem alkalmazható nyomás alatt álló tartályokon, nyomástartó csővezetékeken vagy nyomásakkumulátorokon.
p) A plazmavágó állomást gyúlékony felületektől távol kell elhelyezni.
q) A plazmavágás előtt szabaduljon meg a gyúlékony vagy robbanásveszélyes tárgyaktól, például a propán-bután öngyújtóktól vagy gyufáktól.
r) Tartsa be a hegesztési munkákra vonatkozó egészségügyi és biztonsági előírásokat, és szerelje fel a munkaterületet megfelelő tűzoltó készülékkel. A láng és a munkaáramkör feszültség alatt áll, amíg az elektromos hálózat be van kapcsolva. A bemeneti áramkör és a készülék belső áramköre is feszültség alatt áll, amíg az elektromos hálózat be van kapcsolva.

Vigyázat: gyúlékony anyagokat tartalmazó tartályok vagy hordók közelében tilos vágni.

Ne feledje! Védje a gyermekeket és a közelben tartózkodókat, amikor a készülékkel dolgozik.

4.4. Személyes védelmi eszközök

Vigyázat! Az elektromos hegesztőív sugárzása károsíthatja a szemet vagy a bőrt.

a) Vágáskor viseljen tiszta, olajmentes, nem gyúlékony és nem vezető anyagból (bőr, vastag pamut) készült védőruházatot, bőrkesztyűt, magas csizmát és védőcsuklyát.
b) Vágás előtt szabaduljon meg minden gyúlékony vagy robbanásveszélyes tárgytól, például propán-bután öngyújtóktól és gyufáktól.
c) Használjon arcvédőt (sisakot vagy pajzsot), és a hegesztő látás- és vágóáramának megfelelő árnyékolóval takarja el a szemét. A biztonsági szabványok 13-as árnyékolást javasolnak minden 300 A alatti áramerősséghez. Alacsonyabb árnyékolási árnyékolás is használható, ha az ívet a munkadarab elfedi.
d) A sisak vagy más védőpajzs alatt mindig használjon jóváhagyott védőszemüveget oldalsó védőpajzzsal.
e) Használjon munkahelyi védőpajzsokat, hogy megvédjen másokat a vakító fénytől vagy a fröccsenő fénytől.
f) Mindig viseljen füldugót vagy más hallásvédőt a túlzott zaj ellen és annak megakadályozására, hogy a fröccsenő víz a fülébe jusson.
g) Figyelmeztesse a közelben tartózkodókat, hogy ne nézzenek az elektromos ívbe.
h) A vágás során keletkező elektromos ív nagy mennyiségű látható és láthatatlan sugárzást (ultraibolya és infravörös sugárzás) bocsát ki, amely károsíthatja a szemet és a bőrt.

4.5. Áramütés elleni védelem

Vigyázat! Az áramutés halálos lehet!

a) Csatlakoztassa a tápkábelt a legközelebbi konnektorba, és vezesse azt praktikus és biztonságos módon. Kerülje a kábel gondatlan szétterítését a helyiségben, ismeretlen padlózaton, ami áramütéshez vagy túzhöz vezethet.
b) Az elektromosan töltött részekkel való érintkezés áramütést vagy súlyos égési sérüléseket okozhat.

c) Az elektromos ív és a munkaterület elektromosan feltöltődik, amikor áram folyik.
d) A bemeneti áramkör és a készülék belső áramköre is feszültség alatt áll, ha a készülék be van kapcsolva.
e) Ne érintse meg a feszültség alatt álló alkatrészeket.
f) Viseljen száraz, nem lyukas, szigetelt kesztyűt és védőruházatot.
g) Használjon szigetelőszőnyeget vagy más szigetelő bevonatot a padlón, amely elég nagy ahhoz, hogy megakadályozza a test és a tárgy vagy a padló közötti érintkezést.
h) Ne érintse meg az elektromos ívet.
i) Az elektróda kezelése, tisztítása vagy cseréje előtt kapcsolja ki a tápellátást.
j) Győződjön meg róla, hogy a földelő kábel megfelelően csatlakoztatva van, és hogy a dugó megfelelően be van dugva a földelt konnektorba. A készülék földelésének helytelen csatlakoztatása életveszélyes lehet.
k) Rendszeresen ellenőrizze a tápkábeleket sérülések vagy szigeteléshiány szempontjából. A sérült kábelt ki kell cserélni. A szigetelés gondatlan javítása halálhoz vagy egészségkárosodáshoz vezethet.
I) Kapcsolja ki a készüléket, ha nem használja.
m) A kábelt nem szabad a test köré tekerni.
n) A munkadarabot megfelelően földelni kell.
o) Csak jó állapotban lévő tartozékok használhatók.
p) A készülék sérült részeit meg kell javítani vagy ki kell cserélni. A magasban történő munkavégzésnél biztonsági övet kell használni.
q) Minden felszerelést és biztonsági elemet egy helyen kell tárolni.
r) Bekapcsolás után az elektródafogó végét tartsa a testétől távol.
s) Csatlakoztassa a földkábelt a munkadarabhoz vagy a lehető legközelebb ahhoz (pl. a munkapadhoz).
t) A munkaszorítót szigetelni kell, ha nem csatlakozik a munkadarabhoz, hogy elkerülje a fémmel való érintkezést.
u) A terméket beltéri használatra tervezték. Ha azonban nedvességnek vagy esőnek volt kitéve, ellenőrizni kell, hogy ne kerüljenek bele vízcseppek, ami balesethez vezethet.
v) Ne hagyja, hogy a készülék nedves legyen.

Vigyázat! A tápkábel leválasztása után a készülék még mindig feszültség alatt lehet.

w) A készülék kikapcsolása és a feszültségkábel leválasztása után ellenőrizze a bemeneti kondenzátor feszültségét, és győződjön meg arról, hogy a feszültség értéke nulla legyen, ellenkező esetben ne nyúljon a készülék alkatrészeihez.

FIGYELEM Bár a készüléket úgy tervezték, hogy biztonságos legyen, megfelelő biztonsági intézkedésekkel, és annak ellenére, hogy a felhasználó számára további biztonsági funkciókat alkalmaznak, a készülék kezelése során még mindig fennáll a baleset vagy sérülés kockázata. Használatakor tanácsos óvatosságot és józan észt tanúsítani.

4.6. Gázok és füstök

Vigyázat! A gáz káros lehet az egészségre, vagy halált is okozhat!

a) Mindig tartson távolságot a gázkiáömlő nyílástól.
b) Vágáskor ügyeljen a levegőcserére, kerülje a gázok belélegzését.
c) Vegyi anyagok (zsírok, oldószerek) eltávolítása a munkadarabok felületéről, mivel azok magas hőmérsékleten égnek, és mérgező füstöt bocsátanak ki.
d) A horganyzott alkatrészek vágása csak hatékony elszívással, szűréssel és tiszta levegővel megengedett. A cinkgőzök nagyon mérgezőek, és a mérgezés tünete az úgynevezett cinkláz.

5. Használati utasítás

5.1. Általános megjegyzések

a) A készüléket rendeltetésének megfelelően, az egészségügyi és biztonsági előírásoknak és a címtáblán szereplő adatokból (IP-szint, üzemi ciklus, tápfeszültség stb.) eredő korlátozásoknak megfelelően kell használni.
b) Ne nyissa ki a készüléket, mivel ez a garancia érvényét veszti; továbbá a szabadon lévő alkatrészek felrobbanása sérülést okozhat.
c) A gyártó nem vállal felelősséget a berendezés műszaki változtatásaiért vagy az ilyen változtatások bevezetéséből eredő anyagi károkért.
d) Ha a berendezés meghibásodik, forduljon a szervizközponthoz.
e) Ne takarja el a készülék szellőzőnyílásait - helyezze a vágógépet 30 cm távolságra a környező tárgyaktól.
f) A hegesztő készüléket nem szabad a kar alatt vagy a test közelében tartani.
g) Ne telepítse a berendezést agresszív környezetű, nagy porfelhőzetű helyiségekbe és nagy elektromágneses mezőt kibocsátó eszközök közelébe.
h) Tartsa távol az ujjakat, a hajat és a ruházatot a forgó ventilátortól.
i) A készüléket működés közben földelni kell.
j) Ha a készülék működése közben kigyullad a hőtúlterhelésre figyelmeztető LED, azonnal állítsa le a készülék működését, és várja meg, amíg a készülék lehül.
k) Ha a készüléket hosszú ideig vagy nagy áramerősséggel használja, csak a készülék lehülése után kapcsolja ki a tápellátást.
I) Ne kapcsolja ki a készüléket hegesztés közben!
m) Rendszeresen karbantartja a készüléket, és tisztítsa meg a készülék belsejét a portól.

5.2. A készülék csatlakoztatása

5.2.1. Áramra csatlakoztatás

a) A berendezést szakképzett személynek kell csatlakoztatnia. Ezenkívül a szükséges képesítéssel rendelkező személynek ellenőriznie kell, hogy a földelés és az elektromos berendezések, beleértve a védelmi rendszert is, megfelelnek-e a biztonsági előírásoknak és megfelelően működnek-e.
b) Helyezze a berendezést a munkahely közelében.
c) A készülék csatlakoztatásához kerülje a túl hosszú kábeleket.
d) Az egyfázisú vágógépeket földelőcsappal ellátott aljzathoz kell csatlakoztatni.
e) A 3 fázisú hálózatról táplált vágógépeket dugó nélkül szállítják, ilyen dugót önnek kell beszereznie, és a beszerelést szakképzett személynek kell elvégeznie:

VIGYÁZAT: A jótállás igénybevételéhez vagy a reklamáció benyújtásához szükséges a szakképzett villanyszerelő által végzett beszerelés igazolása, az engedélyszámmal együtt.

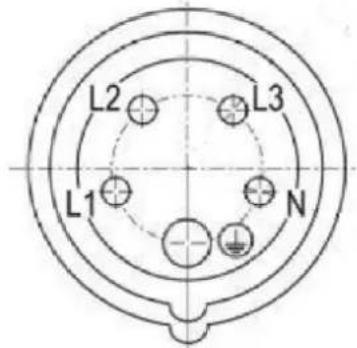

Példák az érintkező vezetékek elrendezésére (a konnektor elülső nézete):

- 3P + N + :

Az L1, L2, L3 fázisvezetékeket az L1, L2, L3 jelölésű aljzatcsatlakozókhoz kell csatlakoztatni.

A védőkábelt a PE jelű földelőcsatlakozóhoz kell csatlakoztatni.

Az N semleges vezetéket az N jelű csatlakozóhoz kell csatlakoztatni.

- 3P + :

Az L1, L2, L3 fázisvezetékeket az L1, L2, L3 jelölésű aljzatcsatlakozókhoz kell csatlakoztatni. A védőkábelt a PE jelű földelőcsatlakozóhoz kell csatlakoztatni.

VIGYÁZAT! A készülék csak akkor üzemeltethető, ha működő biztosítékkal ellátott berendezéshez van csatlakoztatva.

5.2.2. Gáz csatlakoztatása

a) A gázpalackokat a munkadarabtól távol kell elhelyezni, és biztosítani kell őket eesés ellen.
b) A hegesztőgép gázcsatlakozóját megfelelő tömlővel és gázáramlás-szabályozóval kell a palackhoz vagy gázberendezéshez csatlakoztatni. Vigyázat! Tilos a hálózati szűkítők használata a palackokhoz és fordítva. Az ilyen csere a szűkítő meghibásodásához és személyi sérülésekhez vezethet.
c) A takarékos gázfelhasználás meghosszabbítja a hegesztési időt.

6. Termék áttekintés

Elölnézet

1 - Vezérlőpanel.
2 - Földelő vezeték csatlakozója.
3 - A fáklya vezérlőkábelének csatlakozója.
4 - Az ívgyújtó csatlakozója a fáklyán.
5 - A fáklya levegőellátó csatlakozója.
6 - A fáklya.
7 - Földelő vezeték.

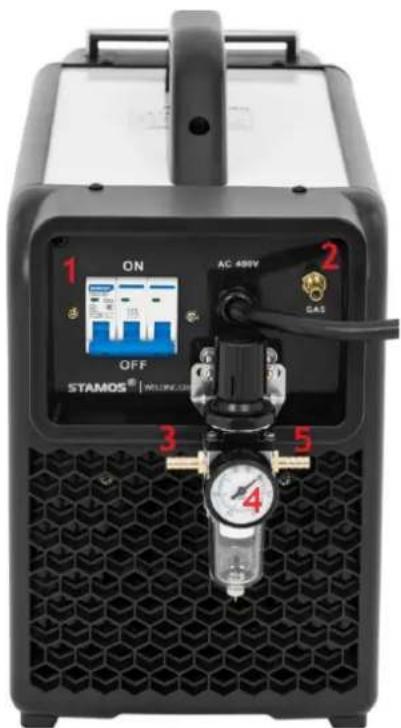

Hátsó nézet

1 - ON/OFF kapcsoló.
2 - Gázbevezetés (a légszárítóból).
3 - Gázbevezetés a szárítóba (a légkompresszortól).
4 - Légszárító.
5 - A levegő kivezetése a levegőszárítóból a vágógéphez.

Kezelőpanel

1 - Az aktuális kijelző levágása. 2 - 2T/4T üzemmód kapcsoló. 3 - Légáramlás ellenőrző gomb. 4 - Vágási áram dióda. 5 - Levegőkivezető lámpa vágás után. 6 - Túlterhelésjelző*. 7 - Vágóárambeállító dióda. 8 - Levegőáram beállítási lámpa vágás után. 9 - Gomb/gomb a vágási áram és a vágás utáni légkiáramlási idő beállításához. A vágás utáni levegőkiáramlási idő beállításához nyomja meg a gombot. A gomb ismételt megnyomásával visszatér a vágási áram beállításához.

* A kijelző a következő két esetben világít:

a) Ha a gép meghibásodott és nem lehet működtetni.

b) Ha a vágógép túllépte a szabványos túlterhelési időt, biztonsági üzemmódba lép, majd kikapcsol. Ez azt jelenti, hogy a gép a hőmérséklet- és túlmelegedés-szabályozás részeként nyugalmi üzemmódba lép. E folyamat során az előlapon lévő figyelmeztető lámpa világít. Ebben a helyzetben nem szükséges kihúzni a hálózati csatlakozót a konnektorból. A ventilátor továbbra is működhet a készülék hűtésére. Ha a piros lámpa nem világít, ez azt jelenti, hogy a készülék lehült üzemi hőmérsékletre, és újra használható.

7. A vezetékek csatlakoztatása

VIGYÁZAT! A kábelek csatlakoztatását a készülékhez úgy kell elvégezni, hogy a tápellátás ki van kapcsolva és a készülék ki van kapcsolva.

Plazmavágási üzemmód

1) Győződjön meg arról, hogy a készülék hátoldalán lévő ON/OFF kapcsoló "OFF" állásban van. Csatlakoztassa a készüléket hálózati alizathoz.
2) Győződjön meg róla, hogy a légnyomásszabályozó gomb a minimális értékre van állítva. Csatlakoztassa a sűrített levegőt a légszárítóhoz, maid a légszárítótól a készülékhez.

3) MEGJEGYZÉS: Győződjön meg arról, hogy az áramellátás és a gáznyomás paraméterei megfelelnek a jelen dokumentum műszaki adattáblázatában vagy a készülék címtábláján szereplő értékeknek.
4) Csatlakoztassa a fáklya vezetékeit a vezérlő és az áram-gáz csatlakozóhoz.
5) Csatlakoztassa a földelővezetéket a csatlakozóhoz, különös gondot fordítva arra, hogy a bilincs szilárdan rögzüljön a munkadarabhoz.

8. A készülék működése

8.1. A plazmavágási paraméterek beállítása

1) Fordítsa a bekapcsoló/kioldó kapcsolót ON állásba.
2) Állítsa be a nyomást a szűrő/csökkentő egységen lévő gombbal (emelje fel a gombot, forgassa el a kívánt nyomás beállításához, majd nyomja a gombot a kiindulási helyzetbe).
3) Á llítsa be a megfelelő vágási áramot a munkadarab vastagságának és a folyamat követelményeinek megfelelően.
4) Á llítsa be a vágás után a megfelelő légkiáramlási időt.
5) Á llítsa be a 2T/4T üzemmód-kapcsolót a megfelelő állásba:

a. 2 T - rövidítés. A vágási folyamat a fáklya gombjának megnyomásával indul, a gomb felengedésével a vágási folyamat befejeződik.
b. 4T- hosszú távú vágás. A fáklya gombjának megnyomása elindítja a vágási folyamatot, a gomb felengedése nem állítja le a vágási folyamatot. A vágási folyamat befejezéséhez újra meg kell nyomni és fel kell engedni a fáklya gombját.

6) Nyomja meg a plazmalámpa ravaszát, hallania kell a levegő kiszökésének zaját.
7) Megjegyzés: a plazmafáklya elsütésekor a fáklya kimeneti nyílását mindig biztonságos helyre irányítsa.
8) Megkezdhető a vágás folyamata.
9) Tú Imelegedés esetén a biztonsági berendezés kiold. Csak a készülék lehülése után lehet újraindítani.
10) A vágás befejeztével mindig kapcsolja ki a gépet.

9. A csomagolás ártalmatlanítása

Kérjük, őrizze meg az összes csomagolóanyagot (kartonpapír, műanyag csíkok és polisztirolhab), hogy a készüléket a szállítás során védve legyen, ha szükségessé válik a készülék szervizbe küldése!

10. Szállítás és tárolás

Szállítás közben a készüléket rögzíteni kell ütések és felborulás ellen, és nem szabad fejjel lefelé helyezni. A készüléket jól szellőző helyiségben kell tárolni, ahol száraz a levegő és nincsenek korrozív gázok.

11. Tisztítás és karbantartás

a) • Minden tisztítás előtt, és akkor is, ha a készülék nincs használatban húzza ki a hálózati csatlakozót, és hagyja, hogy a készülék teljesen lehülhessen.
b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.
c) T ilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.
d) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.
e) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.

f) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.
g) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
h) Rendszeresen távolítsa el a port száraz és tiszta sűrített levegővel.
i) A gépet védeni kell a víztől és a nedvességtől.
j) A gépet nem szabad fütött felületre helyezni.
k) A gépet száraz és tiszta helyiségben tárolja.

12. A készülék rendszeres ellenőrzése

A készülék megfelelő működéséhez rendszeres karbantartásra van szükség.

FIGYELMEZTETÉS: Karbantartás előtt kapcsolja ki a készüléket, és válassza le a tápellátásról.

Rendszeres ellenőrzések

6-hónapi rutin karbantartás

- Az olvashatatlan címkék cseréje- Ellenőrizze az összes kapcsoló működését.- Ellenőrizze, hogy a ventilátor megfelelően működik-e, és hogy a levegő a gép hátuljából távozik-e.- Ügyeljen a túlzott rezgésre, zajra, szagra és gázszivárgásra működés közben.- Ellenőrizze, hogy az égő vagy a földelő vezetékek nem égtek-e át.- Ellenőrizze, hogy az elektromos csatlakozások nem égtek-e át.- Ellenőrizze, hogy a tápkábel nem sérült-e meg.

- Fújja ki a készüléket száraz, tiszta levegővel, nyomás alatt.- Ellenőrizze a bemeneti/kimeneti szalag elektromos csatlakozásait, hogy a meglazult vagy rozsdás csavarokat meghúzza vagy kicserélje.
