HASZNÁLATI ÚTMUTATÓ MAGITEX 250 Stamos

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a haszná lati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

1. Szimbólumok

	Kérjük, olvassa el a használati útasítást.
	Újrahasznosítható termék.
	A termék teljesíti a vonatkozó biztonsági szabványok követelményeit.
	Az egész testet óvó védőruházatot használjon.
	Vigyázat! Használjon védőkesztyűt.
	Használjon védőszemüveget
	Viseljen munkavédelmi cipőt.
	Vigyázat! A forró felület égési sérülést okozhat!
	Vigyázat! Tűz vagy robbanás veszélye.
	Vigyázat! Káros füstgázok és mérgezés veszélye. A felszabaduló gázok és füstök veszélyesek lehetnek az egészségre. A hegesztési folyamat során gázok és füstök szabadulnak fel. Ezen anyagok belégzése káros lehet az egészségre.
	Megfelelő fényszűrővel ellátott hegesztőmaszkot kell használni.
	VIGYÁZAT! A hegesztőív káros sugárzása
	Ne érintse meg a feszültség alatt álló részeket

VIGYÁZAT! A jelen használati utasításban szereplő ábrák csak tájékoztató jellegűek, és egyes részleteikben eltérhetnek a tényleges terméktől.

1. Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	MIG/MAG hegesztőgép
Modell	MAGITEX 160	MAGITEX 200	MAGITEX 250
Névleges tápfeszültség [V] / frekvencia [Hz]	230/50	230/50	230/50
Hegesztés típusa MMA / MIG / TIG		MMA / MIG / TIG	MMA / MIG / TIG
MIG hegesztési áramtartomány [A]	20-160	40-200	40-250
Lift TIG hegesztési áramtartomány [A]	20-130	10-160	10-200
MMA hegesztési áramtartomány [A]	20-120	20-140	20-180
Hegesztőáram 100%-os munkacikluson [A]	66 (MMA)71 (MIG)71 (TIG)	77 (MMA)88 (MIG)88 (TIG)	91 (MMA)110 (MIG)110 (TIG)
Hegesztőáram 60%-os munkacikluson [A]	85 (MMA)92 (MIG)92 (TIG)	100 (MMA)114 (MIG)114 (TIG)	128 (MMA)142 (MIG)142 (TIG)
IP-osztály IP21S		IP21S	IP21S
Insulation class	H	H	H
A következő normának való megfelelés:	EN IEC 60974-1	EN IEC 60974-1	EN IEC 60974-1
Méretek (szélesség x mélység x magasság) [cm]	350 x 150 x 220	330 x 220 x 150	450 x 160 x 220
Súly [kg] 6		6,3	6,4

3. Általános leírás

A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen arra, hogy a készüléket a jelen használati utasításban foglalt irányelvek szerint megfelelően üzemeltesse és karbantartsa. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javítása érdekében történő változtatásokra. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.

4. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést vagy halált okozhat.

A figyelmeztetésekben és az utasítások leírásában szereplő "eszköz" vagy "termék" kifejezés a következőkre vonatkozik:

MIG/MAG hegesztőgép

4.1. Általános megjegyzések

a) Vigyázzon saját és harmadik személyek biztonságára, ha elolvassa és betartja az ebben a kézikönyvben szereplő irányelveket.
b) A készüléket csak szakképzett személyeknek szabad beüzemelni, működtetni, kezelni és javítani.
c) A készüléket nem szabad a rendeltetésétől eltérő célokra használni.
d) Működés közben a készülék elektromágneses mezőt generál maga körül, ami meghibásíthatja az orvosi implantátumokat, pl. a pacemakereket stb.
e) Tilos a hegesztőnyelet saját maga, más emberek és állatok felé irányítani.
f) Gondoskodni kell a gép rendszeres szervizeléséről és karbantartásáról.
g) Bármilyen beállítás, karbantartás, fúvókacsere stb. előtt válassza le a készüléket az áramforrásról.
h) Tilos a terméket levett burkolattal üzemeltetni.
i) A hegesztési hulladékot a helyi előírásoknak megfelelően ártalmatlanítsa.

4.2. Útmutató tűzveszélyes munka biztonságos végzéséhez

Az épület és a helyiségek előkészítése a tűzveszélyes munkák elvégzéséhez:

a) a munkavégzés helyéről és helységéből az éghető anyagokat és szennyeződéseket el kell távolítani;
b) minden gyúlékony és nem gyúlékony csomagolásban lévő gyúlékony és nem gyúlékony tárgyat biztonságos távolságba kell helyezni;
c) olyan anyagok védelme, amelyeket nem lehet eltávolítani, például fémlemezekkel, gipszkartonlapokkal stb. való lefedéssel, például hegesztési fröccsenésekkel szemben;
d) ellenőrizze, hogy a szomszédos helyiségekben lévő gyúlékony anyagok vagy tárgyak nem igényelnek-e helyi óvintézkedéseket;
e) tömítse le nem gyúlékony anyagokkal a munkahely közelében lévő, a szerelésen, szellőzésen stb. lévő átmenő lyukakat;
f) védje a hegesztési fröccsenések vagy mechanikai sérülések ellen a gyúlékony szigetelésű elektromos, gáz- és szerelési kábeleket, feltéve, hogy azok a tűzveszélyes munkálatok által okozott kockázat hatókörén belül vannak;
g) ellenőrizze, hogy aznap nem végeztek-e festési vagy egyéb, gyúlékony anyagokat felhasználó munkálatokat.

A szikrák tüzet okozhatnak

A hegesztés közben keletkező szikrák tüzet, robbanást és a csupasz börön égési sérülést okozhatnak. Hegesztés közben viseljen hegesztőkesztyűt és védőruházatot. Távolítson el vagy biztosítsa minden gyúlékony anyag biztonságos tárolását a munkavégzés helyén. Ne hegesszen gyúlékony folyadékot tartalmazó zárt edényeket vagy tartályokat. Az ilyen edényeket vagy tartályokat hegesztés előtt ki kell öblíteni a gyúlékony folyadékok eltávolítása érdekében. Ne hegesszen gyúlékony gázok, gőzök vagy folyadékok közelében. A tűzoltó felszerelést (tűzoltó pokrócot, por- vagy haboltó készülék) a munkahely közelében, jól láthatóan és könnyen hozzáférhető helyen kell elhelyezni.

A palack felrobbanhat

Csak jóváhagyott gázpalackokat és megfelelően működő reduktort használjon. A palackot függőleges helyzetben kell szállítani és tárolni. Védje a palackokat hőforrásoktól, feldőléstől és mechanikai sérülésektől. Tartsa a gázkészülék összes alkatrészét jó állapotban: palackot, tömlőt, csatlakozókat, reduktorokat.

A hegesztett anyagok égési sérülést okozhatnak

Soha ne érjen a hegesztett alkatrészekhez fedetlen testrészekkel. A munkadarab érintésekor és mozgatásakor mindig hansználjon hegesztőkesztyűt és fogót.

4.3. A munkahely előkészítése a hegesztéshez

Vigyázat! A hegesztés tüzet vagy robbanást okozhat.

a) Tartsa be a hegesztési munkákra vonatkozó egészségügyi és biztonsági előírásokat, és szerelje fel a munkahelyet megfelelő tűzoltó készülékkel.
b) Tilos olyan helyen hegeszteni, ahol gyúlékony anyagok meggyulladhatnak.
c) Tilos olyan légkörben hegeszteni, amely éghető gázok, gozök, ködök vagy porok levegővel alkotott robbanásveszélyes keverékét tartalmazza.
d) Távolítson el minden gyúlékony anyagot a hegesztés helyétől 12 m-es körzetben, és ha ez nem lehetséges, fedje le a gyúlékony anyagokat nem gyúlékony burkolattal.
e) Tegyen óvintézkedéseket a szikrák és az izzó fémrészecskék ellen.
f) Vegye figyelembe, hogy a szikrák vagy forró fémszilánkok áthatolhatnak a védősapkákon, fedeleken vagy árnyékolókon lévő réseken vagy nyílásokon.
g) Ne hegeszteni olyan tartályokat vagy hordókat, amelyek gyúlékony anyagokat tartalmaznak vagy tartalmaztak. A közelükben is tilos a hegesztés.
h) Ne hegeszti nyomás alatt álló tartályokat, nyomóvezetékeket vagy nyomástartályokat.
i) Mindig gondoskodjon megfelelő szellőzésről.
j) A hegesztés megkezdése előtt győződjön meg arról, hogy stabil helyzetben van.

4.4. Személyes védelmi eszközök

Vigyázat! Az elektromos hegesztőív sugárzása károsíthatja a szemet vagy a bőrt.

a) A hegesztés során tiszta, olajmentes, nem gyúlékony és nem vezető anyagból (bőr, vastag pamut) készült védőruházatot, bőrkesztyűt, magas csizmát és védőcsuklyát kell viselni.
b) Hegesztés előtt szabaduljon meg minden gyúlékony vagy robbanásveszélyes tárgytól, például propán-bután öngyújtótól és gyufától.
c) Használjon arcvédőt (sisakot vagy védőpajzsot), és a hegesztő látási viszonyainak és a hegesztési áramnak megfelelő árnyékolóval fedje le a szemét. A biztonsági szabványok 13-as árnyékolást javasolnak minden 300 A alatti áramerősséghez. Alacsonyabb árnyékolási árnyékolás is használható, ha az ívet a munkadarab elfedi.
d) A sisak vagy más védőpajzs alatt mindig használjon jóváhagyott védőszemüveget oldalsó védőpajzzsal.
e) Használjon munkahelyi védőpajzsokat, hogy megvédjen másokat a vakító fénytől vagy a fröccsenő fénytől.
f) Mindig viseljen füldugót vagy más hallásvédőt a túlzott zaj ellen és annak megakadályozására, hogy a fröccsenő víz a fülébe jusson.
g) Figyelmeztesse a közelben tartózkodókat, hogy ne nézzenek az elektromos ívbe.

4.5. Áramütés elleni védelem

Vigyázat! Az áramutés halálos lehet!

a) Dugja be a tápkábelt a legközelebbi konnektorba, és vezesse azt praktikus és biztonságos módon. Kerülje a kábel gondatlan szétterítését a helyiségben, ismeretlen padlózaton, ami áramütéshez vagy tűzhöz vezethet.
b) Az elektromosan töltött részekkel való érintkezés áramütést vagy súlyos égési sérüléseket okozhat.
c) Az elektromos ív és a munkaterület elektromosan feltöltődik, amikor áram folyik.
d) A bemeneti áramkör és a készülék belső áramkörei is feszültség alatt állnak, ha a készülék be van kapcsolva.
e) Ne érintse meg a feszültség alatt álló alkatrészeket.
f) Viseljen száraz, nem lyukas, szigetelt kesztyűt és védőruházatot.

g) Használjon szigetelőszőnyeget vagy más szigetelő bevonatot a padlón, amely elég nagy ahhoz, hogy megakadályozza a test és a tárgy vagy a padló közötti érintkezést.
h) Ne érintse meg az elektromos ívet.
i) Az elektróda kezelése, tisztítása vagy cseréje előtt kapcsolja ki a tápellátást.
j) Győződjön meg róla, hogy a földelő kábel megfelelően csatlakoztatva van, és hogy a dugó megfelelően be van dugva a földelt konnektorba. A készülék földelésének helytelen csatlakoztatása életveszélyes lehet.
k) Rendszeresen ellenőrizze a tápkábeleket sérülések vagy szigeteléshiány szempontjából. A sérült kábelt ki kell cserélni. A szigetelés gondatlan javítása halálhoz vagy egészségkárosodáshoz vezethet.
I) Kapcsolja ki a készüléket, ha nem használja.
m) A kábelt nem szabad a test köré tekerni.
n) A munkadarabot megfelelően földelni kell.
o) Csak jó állapotban lévő tartozékok használhatók.
p) A készülék sérült részeit meg kell javítani vagy ki kell cserélni. A magasban történő munkavégzésnél biztonsági övet kell használni.
q) Minden felszerelést és biztonsági elemet egy helyen kell tárolni.
r) Bekapcsolás után az elektródafogó végét tartsa a testétől távol.
s) Csatlakoztassa a földkábelt a munkadarabhoz vagy a lehető legközelebb ahhoz (pl. a munkapadhoz).
t) A munkaszorítót szigetelni kell, ha nem csatlakozik a munkadarabhoz, hogy elkerülje a fémmel való érintkezést.
u) A terméket beltéri használatra tervezték. Ha azonban nedvességnek vagy esőnek volt kitéve, ellenőrizni kell, hogy ne kerüljenek bele vízcseppek, ami balesethez vezethet.
v) Ne hagyja, hogy a készülék nedves legyen.

Vigyázat! A tápkábel leválasztása után a készülék még mindig feszültség alatt lehet.

a) A készülék kikapcsolása és a feszültségkábel leválasztása után ellenőrizze a bemeneti kondenzátor feszültségét, és győződjön meg arról, hogy a feszültség értéke nulla legyen, ellenkező esetben ne nyúljon a készülék alkatrészeihez.

FIGYELEM Bár a készüléket úgy tervezték, hogy biztonságos legyen, megfelelő biztonsági intézkedésekkel, és annak ellenére, hogy a felhasználó számára további biztonsági funkciókat alkalmaznak, a készülék kezelése során még mindig fennáll a baleset vagy sérülés kockázata. Használatakor tanácsos óvatosságot és józan észt tanúsítani.

4.6. Gázok és füstök

Vigyázat! A gáz káros lehet az egészségre, vagy halált is okozhat!

a) Mindig tartson távolságot a gázkiáömlő nyílástól.
b) Hegesztés közben ügyeljen a levegőcserére, kerülje a gázok belélegzését.
c) Vegyi anyagok (zsírok, oldószerek) eltávolítása a munkadarabok felületéről, mivel azok magas hőmérsékleten égnek, és mérgező füstöt bocsátanak ki.
d) A horganyzott alkatrészek hegesztése csak hatékony elszívással, szűréssel és tiszta levegővel megengedett. A cinkgőzök nagyon mérgezőek, és a mérgezés tünete az úgynevezett cinkláz.

5. Használati utasítás

5.1. Általános megjegyzések

a) A készüléket rendeltetésének megfelelően, az egészségügyi és biztonsági előírásoknak, valamint a címtáblán szereplő adatokból (IP-szint, üzemi ciklus, tápfeszültség stb.) eredő korlátozásoknak megfelelően kell használni.
b) Ne nyissa ki a készüléket, mivel ez a garancia érvényét veszti; továbbá a szabadon lévő alkatrészek felrobbanása sérülést okozhat.
c) A gyártó nem vállal felelősséget a berendezés műszaki változtatásaiért vagy az ilyen változtatások bevezetéséből eredő anyagi károkért.
d) Ha a berendezés meghibásodik, fordulion a szervizközponthoz.
e) Ne takarja el a készülék szellőzőnyílásait - helyezze a hegesztőgépet 30 cm távolságra a körnvező tárgvaktól.
f) A hegesztő készüléket nem szabad a hóna alatt vagy a testhez közel tartani.
g) Ne telepítse a berendezést agresszív környezetű, nagy porfelhőzetű helyiségekbe és nagy elektromágneses mezőt kibocsátó eszközök közelébe.
h) Tartsa távol az ujjakat, a hajat és a ruházatot a forgó ventilátortól.
i) A készüléket működés közben földelni kell.
j) Ha a készülék működése közben kigyullad a hőtúlterhelésre figyelmeztető LED, azonnal állítsa le a készülék működését, és vária meg, amíg a készülék lehül.
k) Ha a készüléket hosszú ideig vagy nagy áramerősséggel használja, csak a készülék lehülése után kapcsolia ki a tápellátást.
I) Ne kapcsolja ki a készüléket hegesztés közben!
m) Rendszeresen karbantartja a készüléket, és tisztítsa meg a készülék belsejét a portól.

5.2. A készülék csatlakoztatása

5.2.1. Áramra csatlakoztatás

a) A berendezést szakképzett személynek kell csatlakoztatnia. Ezenkívül a szükséges képesítéssel rendelkező személynek ellenőriznie kell, hogy a földelés és az elektromos berendezések, beleértve a védelmi rendszert is, megfelelnek-e a biztonsági előírásoknak és megfelelően működnek-e.
b) Helyezze a berendezést a munkahely közelében.
c) A készülék csatlakoztatásához kerülje a túl hosszú kábeleket.
d) Az egyfázisú hegesztőgépeket földelőcsappal ellátott aljzathoz kell csatlakoztatni.
e) A 3 fázisú hálózatról táplált hegesztőgépeket dugó nélkül szállítják, ilyen dugót önnek kell beszereznie, és a beszerelést szakképzett személynek kell elvégeznie.

VIGYÁZAT! A készülék csak akkor üzemeltethető, ha működő biztosítékkal ellátott berendezéshez van csatlakoztatva.

5.2.2. Gáz csatlakoztatása

a) A gázpalackokat a munkadarabtól távol kell elhelyezni, és biztosítani kell őket eesés ellen.
b) A hegesztőgép gázcsatlakozóját megfelelő tömlővel és gázáramlás-szabályozóval kell a palackhoz vagy gázberendezéshez csatlakoztatni. Vigyázat! Tilos a hálózati szűkítők használata a palackokhoz és fordítva. Az ilyen csere a szűkítő meghibásodásához és személyi sérülésekhez vezethet.
c) A takarékos gázfelhasználás meghosszabbítja a hegesztési időt.

6. Termék áttekintés

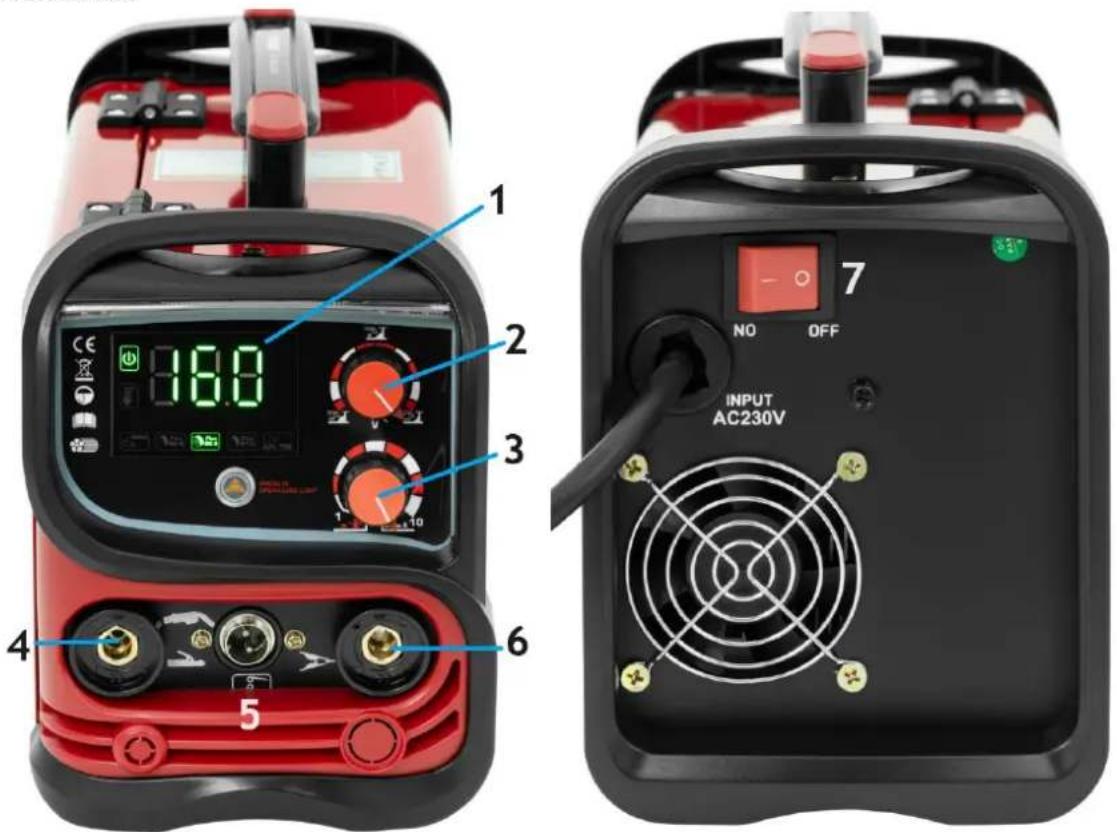

MAGITEX 160

1 2 3 4 5 16.0 1 2 3 6 7 NO OFF INPUT AC230V

1 - Vezérlópult
2 - Feszültségbeállító gomb (MIG)
3 - Drótsebesség-beállító gomb (MIG) | Áramerősség-beállító gomb (MMA, TIG)
4 - MIG/MMA/TIG hegesztópisztoly foglalata
5 - Aljzat a MIG/TIG vezérlővezetékhez
6 - Földelt vezeték aljzat
7 - ON/OFF kapcsoló

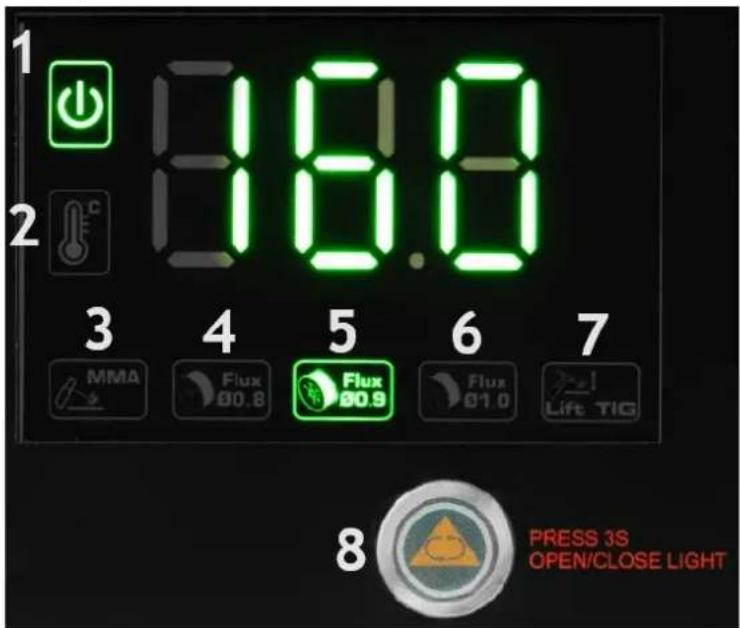

Vezérlópult:

1 2 3 4 5 6 7 MMA Flux 00.8 Flux 00.9 Flux 01.0 Lift TIG 8 PRESS 3S OPEN/CLOSE LIGHT

1 - Bekapcsolás ikon
2 - Túlmelegedés ikon
3 - MMA munkamód ikon
4 - FLUX Φ 0.8 munkamód ikonja
5 - FLUX Φ 0.9 munkamód ikonja
6 - FLUX Φ 1.0 munkamód ikonja
7 - LIFT TIG munkamód ikon
8 - gomb a munkamódok váltásához / a fény be- és kikapcsolásához (3 másodpercig nyomva tartva)

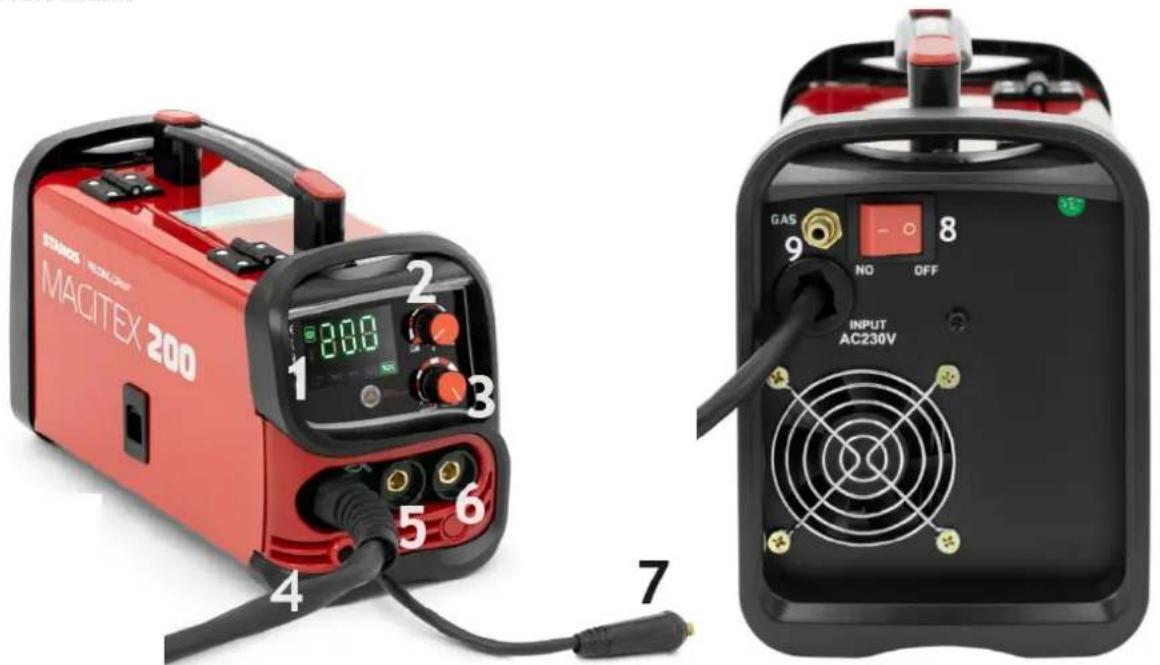

MAGITEX 200

MACITEX 200 1 2 3 4 5 6 7 GAS NO OFF 8 INPUT AC230V

1 - Vezérlópult
2 - Feszültségbeállító gomb (MIG)
3 - Drótsebesség-beállító gomb (MIG) | Árambeállító gomb (MMA, TIG)
4 - MIG/MMA/TIG hegesztópisztoly foglalata
5 - Negatív kimeneti aljzat
6 -Pozitív kimeneti aljzat
7 - Dugó a polaritás megváltoztatásához FLUX hegesztéskor.
8 - ON/OFF kapcsoló
9 - Gázcsatlakozás

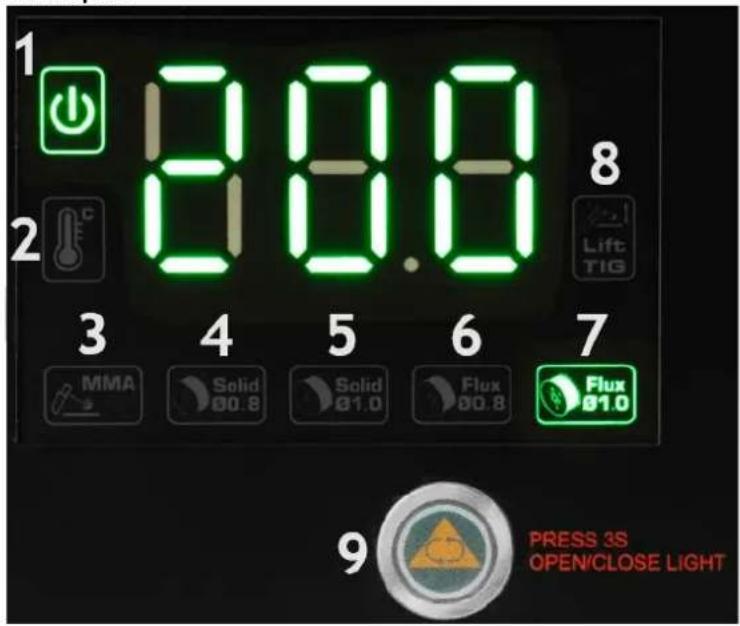

Vezérlópult:

1 2 3 4 5 6 7 8 MMA Solid Ø0.8 Solid Ø1.0 Flux Ø0.8 Flux Ø1.0 9 PRESS 3S OPEN/CLOSE LIGHT

1 - Bekapcsolás ikon
2 - Túlmelegedés ikon
3 - MMA munkamód ikon
4 - SOLID Φ 0.8 munkamód ikonja
5 - SOLID Φ 1.0 munkamód ikonja
6 - FLUX Φ 0.8 munkamód ikonja
7 - FLUX Φ 1.0 munkamód ikonja
8 - LIFT TIG munkamód ikon
9 - gomb a munkamódok váltásához / a fény be- és kikapcsolásához (3 másodpercig nyomva tartva)

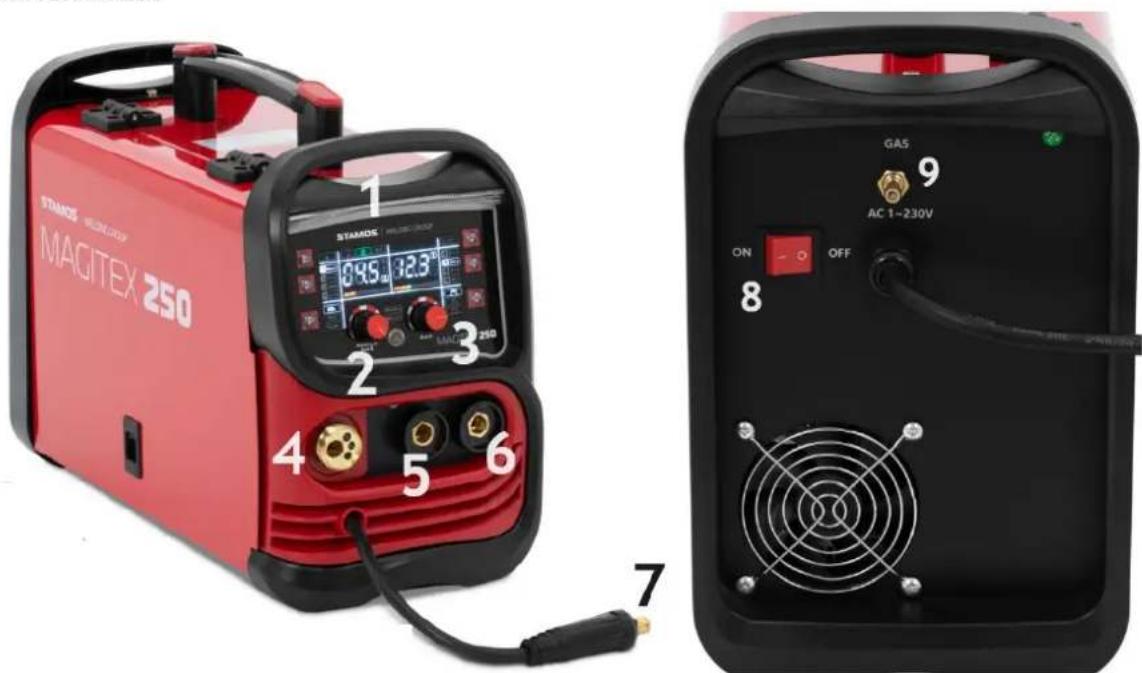

MAGITEX 250

STAMOS MELLOX MAGTEX 250 1 STAMOS MELLOX 0.45 m 1:2.3 2 3 4 5 6 7 ON OFF GA5 9 AC 1-230V

1 - Vezérlőpult
2 - Drótsebesség-beállító gomb (MIG) | Áram / végáram-beállító gomb (MMA, TIG)
3 - Feszültségbeállító gomb (MIG)
4 - MIG hegesztópisztoly foglalata
5 - Negatív kimeneti aljzat
6 -Pozitív kimeneti aljzat
7 - Dugó a polaritás megváltoztatásához FLUX hegesztéskor.
8 - ON/OFF kapcsoló
9 - Gázcsatlakozás

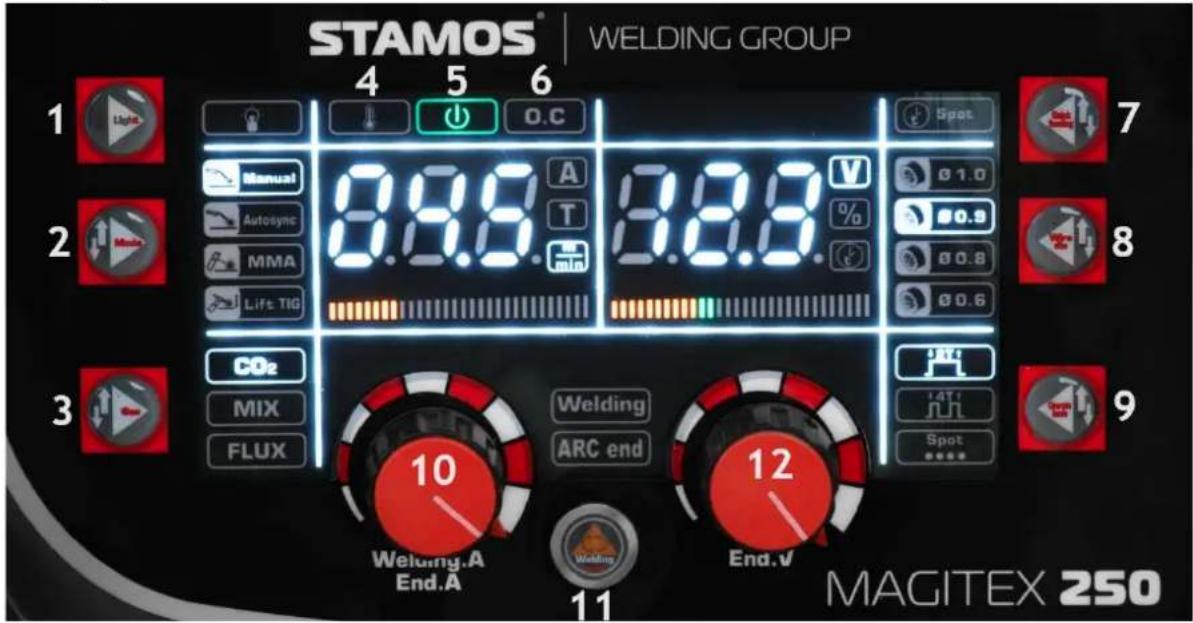

Vezérlópult:

STAMOS® | WELDING GROUP 1 Light 4 5 6 O.C 7 Manual 0.8.6 A A T 8.8.6 V Spot 2 Autosync 0.9 MMA 0.8 Lift TIG 0.6 CO2 MIX Welding ARC end 10 Welung.A End.A 11 End.V 12 Spot 9 MAGITEX 250

1 - Fény be/ki kapcsoló gomb

2 - Gomb a hegesztési üzemmód váltásához ("Kézi" / "Automatikus szinkronizálás" / "MMA" / "Lift TIG").

3 - Gomb a gázhegesztés megváltoztatására ("CO2" / "MIX" / "FLUX")

4 - Túlmelegedés ikon

5 - Bekapcsolás ikon

6 - Túláram ikon

7 - Gyorshegesztő gomb ("SPOT") - elérhető a "Kézi" és az "Automatikus szinkronizálás" hegesztési módokhoz

8 - Gomb a vezeték átmérőjének megváltoztatására

9 - gomb a zseblámpa üzemmódjának megváltoztatására (2T / 4T / "SPOT")

10 - Hegesztési árambeállító gomb

11 - Az áram végi hegesztés beállítása gomb - 4T hegesztési üzemmódban elérhető

12 - Hegesztési feszültségbeállító gomb

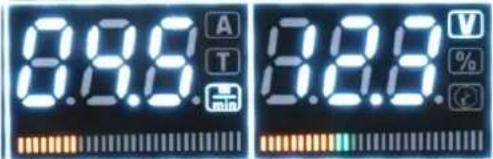

8.8.8 A T 3.8.9 V % + - 100%

A T min V %

Hegesztési áram beállítása ikon

Helyszíni időbeállítás ikon

Drót sebesség ikon

Hegesztési feszültség beállításának ikonja

íverő ikon (csak MMA üzemmódban)

Helyszíni időbeállítás ikon

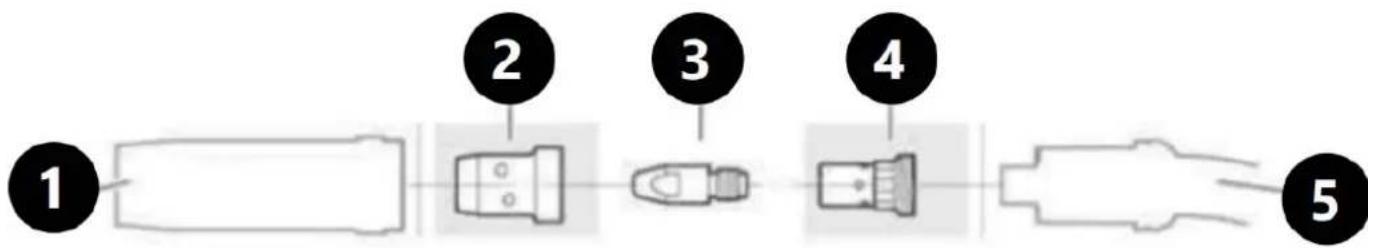

MIG/MAG fáklya

1 - gázfúvóka
2 - gázelosztó
3 - kapcsolatfelvételi tipp
4 - csúcsadapter
5 - fáklya nyak

7. A vezetékek csatlakoztatása

VIGYÁZAT! A kábelek csatlakoztatását a készülékhez úgy kell elvégezni, hogy a tápellátás ki van kapcsolva és a készülék ki van kapcsolva.

A gázcsatlakozások tömörségének ellenőrzése

Az első használat előtt, majd rendszeres időközönként ajánlott ellenőrizni a gázszivárgást. Az eljárást a következőképpen kell végrehajtani:

1) Csatlakoztassa a szabályozót és a gázvezeték-szerelvényt, és húzza meg az összes csatlakozást és bilincset.
2) Lassan nyissa ki a palackszelepet.
3) Állítsa be az áramlási sebességet a vezérlőn körülbelül 8-10 l/perc értékre.
4) Zárja el a palackszelepet, és figyelje a nyomásmérő tűjét a szabályozóban. Ha a tű a nulla felé csökken, az azt jelenti, hogy gázszivárgás van. Esetenként a gázszivárgás lassú lehet. Azonosításához hagyja a gáznyomást a szabályozóban és a vezetékben hosszú ideig (kb. 15 percig).
5) Gázszivárgás esetén ellenőrizze az összes csatlakozást és csatlakozót szivárgás szempontjából. A szappanos vízzel való kefélés vagy permetezés hatására buborékok jelennek meg a szivárgás helyén.
6) Húzza meg a bilincseket vagy csatlakozókat a gázszivárgás megszüntetése érdekében.

FONTOS! - A gép beindítása előtt ajánlott ellenőrizni a gázszivárgás meglétét. Javasoljuk, hogy zárja el a palackszelepet, amikor a gépet nem használja.

TIG hegesztési mód

1) Csatlakoztassa a földelő kábelt a „+” jelű csatlakozóhoz, és csavarja el a kábeldugót a csatlakozás rögzítéséhez.
2) Csatlakoztassa a hegesztő kábelt a „-” jelü csatlakozóhoz, és csavarja el a kábeldugót a csatlakozás rögzítéséhez.
3) Csatlakoztassa a palack gáztömlőjét a TIG pisztolyhoz (a palackot megfelelő nyomáscsökkentővel kell felszerelni).

4) Csatlakoztassa a TIG-fáklya vezérlőkábelét a gép előlapján lévő csatlakozóhoz.
5) Csatlakoztassa a tápkábelt egy konnektorba, és indítsa el a gépet.
6) Csatlakoztassa a földelő kábelt a munkadarabhoz. Ezen lépések elvégzése után kezdődhet a hegesztés.

Hegesztés MIG/MAG módszerrel

1) Helyezze be a hegesztőpisztoly kábelének dugaszát a gép előlapján található Euro MIG/MAG kimeneti aljzatba, és húzza meg.
2) Dugja be a földelő vezeték csatlakozóját a hegesztőkészülék előlapján lévő „-” jellel jelölt csatlakozóba, és húzza meg az óramutató járásával megegyező irányba.
3) Dugja be a polaritásváltó dugót a „+” jellet jelölt terminálba a hegesztőkészülék előlapján, és húzza meg az óramutató járásával megegyezően.
4) Győződjön meg arról, hogy a megfelelő hegesztőhuzal van-e a gépbe szerelve.
5) Csatlakoztassa a nyomáscsökkentővel ellátott védőgázpalackot egy gázcső segítségével a gép hátlapján lévő gázbemenethez.
6) Csatlakoztassa a tápkábelt egy konnektorba, és indítsa el a gépet.
7) Csatlakoztassa a földelő kábelt a munkadarabhoz. Ezen lépések elvégzése után kezdődhet a hegesztés.

Hegesztés FCAW módszerrel (gáz nélkül)

1) Helyezze be a hegesztőpisztoly kábelének dugaszát a gép előlapján található Euro MIG/MAG kimeneti aljzatba, és húzza meg.
2) Dugja be a földelő vezeték csatlakozóját a hegesztőkészülék előlapján lévő „+” jellel jelölt csatlakozóba, és húzza meg az óramutató járásával megegyező irányba.
3) Dugja be a polaritásváltó dugót a „-” jellel jelölt terminálba a hegesztőkészülék előlapján, és húzza meg az óramutató járásával megegyezően.
4) Győződjön meg róla, hogy a megfelelő önárnyékoló hegesztőhuzal van a gépbe szerelve.
5) Csatlakoztassa a tápkábelt egy konnektorba, és indítsa el a gépet.
6) Csatlakoztassa a földelő kábelt a munkadarabhoz. Ezen lépések elvégzése után kezdődhet a hegesztés.

MMA hegesztési mód:

1) Csatlakoztassa a hegesztőkábelt a „+” jellel jelölt csatlakozóhoz, és csavarja el a kábeldugót a csatlakozás rögzítéséhez.
2) Csatlakoztassa a földelő kábelt a „-” jelű csatlakozóhoz, és csavarja el a kábeldugót a csatlakozás rögzítéséhez.
3) Csatlakoztassa a tápkábelt, és kapcsolja be a tápellátást.
4) Csatlakoztassa a földelő kábelt a munkadarabhoz. Ezen lépések elvégzése után kezdődhet a hegesztés.

VIGYÁZAT! A kábelek polaritása különböző lehet! Minden polarizációval kapcsolatos rmáció az elektróda gyártója által biztosított csomagoláson fel kell legyen tüntetve!

8. A hajtógörgő cseréje

VIGYÁZAT! Minden karbantartást, alkatrészcserét, javítást vagy beállítást úgy kell elvégezni, hogy a készülékről le kell választani a tápellátást.

Ha meg kell változtatnia a huzal átmérőjét, cserélje ki a meghajtó görgőt is, vagy állítsa be a meghajtó görgő helyzetét.

1) Döntse el a nyomásbeállító kart a nyomógörgő kinyitásához.
2) Csavarja ki a meghajtó görgő rögzítógombját, és győződjön meg arról, hogy a meghajtó görgő mérete megfelel a beszerelendő vezetéknek.
3) Ha szükséges, húzza le a meghajtógörgőt a tengelyról, és forgassa el, hogy megváltoztassa a hornyot, amelyen keresztül a hegesztőhuzal mozog.
4) Szerelje vissza a meghajtógörgőt.
5) Húzza meg a hajtógörgő rögzítőgombját.
6) Zárja be a nyomógörgőt, és állítsa a nyomásbeállító kart függőleges helyzetbe.
7) Állítsa be a nyomást a karral.

9. A hegesztőhuzal cseréje

FIGYELEM! Minden karbantartást, alkatrészcserét, javítást vagy beállítást úgy kell elvégezni, hogy a készülékről le kell választani a tápellátást.

1) Nyissa ki a gép házát, és rögzítse a hegesztőhuzal orsót a tartóhoz úgy, hogy az az óramutató járásával ellentétes irányban forogjon.
2) Oldja le a huzal végét az orsóról, és mindig tartsa a kezében, hogy megakadályozza az orsó letekeredését.
3) A drót végét kb. 20 cm hosszan egyenesítsük ki, és vágjuk le a meghajlott részt.
4) Nyissa ki az adagoló mechanizmust nyitó nyomásbeállító kart.
5) Vezesse a huzalt a hátsó huzalvezetőn keresztül a hegesztőpisztoly huzalvezetőjéhez.
6) Zárja be az adagolószerkezetet, és rögzítse azt a nyomásbeállító karral. Győződjön meg róla, hogy a vezeték a meghajtó tekercs hornyában fut.
7) Állítsa be a kar nyomását, de ne lépje túl a skála felét. A túl nagy nyomás károsíthatja a vezetéket. Másrészt, ha a nyomás túl gyenge, a huzal csúszni fog az előtoló mechanizmusban, és a huzal nem fog egyenletesen mozogni.
8) Győződjön meg róla, hogy a beszerelt hegesztőhuzalhoz megfelelő érintkezőhegy van a hegesztőpisztolyba illesztve. Ha szükséges, cserélje ki az érintkezőhegyet.
9) Nyomja meg a hegesztőpisztoly ravaszát, és várja meg, hogy a huzal kijöjjön. FIGYELEM! A vezetéknek a pisztolyból való kicsúsztatásához árammal kell ellátni a készüléket.
10) Zárja be az orsóház fedelét.

FIGYELEM! Amikor a vezetéket a pisztolyba helyezi, ne irányítsa a pisztolyt magára vagy más emberekre. Ne tegye a kezét pl. a hegy elé, mert a drót levágott vége nagyon éles. Az ujjait is tartsa távol az adagolóhengerektől, mert az ujjai beszorulhatnak a hengerek közé.

A TIG-hegesztő vezetékek polaritása

A legtöbb TIG-hegesztési műveletnél negatív polaritást használnak. A hegesztőpisztoly a negatív pólushoz, a földelő bilincs pedig a pozitív pólushoz csatlakozik. Így csökken az elektróda kopása, és nő a hegesztett anyagban tárolt hő mennyisége.

Ívgyújtás a TIG LIFT módszerben

A hegesztőív begyújtásához a TIG LIFT módszerrel csavarja ki a fogantyún lévő szelepet, nyomja meg a gombot, majd óvatosan dörzsölje a volfrámelektródát a munkadarabhoz, és enyhén emelje meg a

fáklyát, hogy az ív begyulladjon. A gomb felengedésével a hegesztési folyamat véget ér (2T üzemmódban).

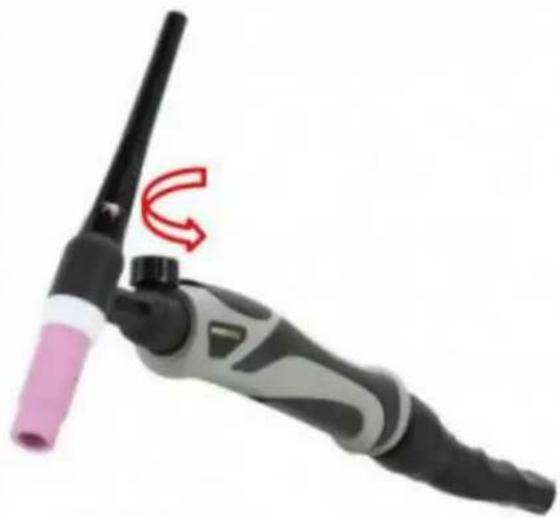

Egy példa a TIG-emelős hegesztőfáklyára, a gázszabályozó szeleppel a fáklyában.

VIGYÁZAT! A TIG-lámpa nem tartozik a készlet alaptartozékai közé.

10. A csomagolás ártalmatlanítása

Kérjük, hogy a csomagolóelemeket (karton, műanyag szalagok és polisztírol) őrizze meg, hogy amennyiben a készüléket szervizelésre vissza kell vinni, az a lehető legjobban védve legyen a szállítás során!

11. Szállítás és tárolás

Szállítás közben a készüléket rögzíteni kell ütések és felborulás ellen, és nem szabad fejjel lefelé helyezni. A készüléket jól szellőző helyiségben kell tárolni, ahol száraz a levegő és nincsenek korrozív gázok.

12. Tisztítás és karbantartás

a) • Minden tisztítás előtt, és akkor is, ha a készülék nincs használatban húzza ki a hálózati csatlakozót, és hagyja, hogy a készülék teljesen lehülhessen.

b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.

c) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.

d) Ügyelien arra, hogy víz ne kerülhessen a készülék házába.

e) A szellőzőnyilásokat kefével és sürített levegővel kell tisztítani.

f) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.

g) A készüléket hűvös és száraz helven, nedvességtől és közvetlen napfénytől védve kell tárolni.

h) Rendszeresen távolítsa el a port száraz és tiszta sürített levegővel.

i) A gépet védeni kell a víztől és a nedvességtől.

j) A gépet nem szabad fűtött felületre helyezni.

k) A gépet száraz és tiszta helyiségben tárolja.

13. A készülék rendszeres ellenőrzése

A készülék megfelelő működéséhez rendszeres karbantartásra van szükség.

FIGYELMEZTETÉS: Karbantartás előtt kapcsolja ki a készüléket, és válassza le a tápellátásról.

Rendszeres ellenőrzések

6-hónapi rutin karbantartás

- Az olvashatatlan címkék cseréje- Ellenőrizze az összes kapcsoló működését.- Ellenőrizze, hogy a ventilátor megfelelően működik-e, és hogy a levegő a gép hátuljából távozik-e.- Ügyeljen a túlzott rezgésre, zajra, szagra és gázszivárgásra működés közben.- Ellenőrizze, hogy az égő vagy a földelő vezetékek nem égtek-e át.- Ellenőrizze, hogy az elektromos csatlakozások nem égtek-e át.- Ellenőrizze, hogy a tápkábel nem sérült-e meg.

- Fújja ki a készüléket száraz, tiszta levegővel, nyomás alatt.- Ellenőrizze a bemeneti/kimeneti szalag elektromos csatlakozásait, hogy a meglazult vagy rozsdás csavarokat meghúzza vagy kicserélje.
