BRUGSANVISNING MAGITEX 250 Stamos

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

1. Symboler

	Læs venligst betjeningsvejledningen.
	Produktet er genanvendeligt.
	Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
	Brug beskyttelsesbeklædning, der beskytter hele kroppen.
	Obs! Brug beskyttelseshandsker.
	Brug sikkerhedsbriller
	Brug fodbeskyttelse
	Obs! Varm overflade kan forårsage forbrændinger!
	Obs! Risiko for brand eller eksplosion.
	Obs! Giftige dampe, fare for forgiftning. Gasser og dampe kan være sundhedsfarlige. Svejsegas og dampe frigives under svejseprocessen. Indånding af disse stoffer kan være sundhedsfarligt.
	Der bør anvendes en svejsemaske med den passende filtermørkhedsgrad.
	OBS! Skadelig stråling fra svejsebuen
	Rør ikke ved strømførende dele

OBS! Illustrationerne i denne brugsanvisning er kun til reference og kan afvige fra det faktiske produkt i nogle detaljer.

2. Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	MIG/MAG-svejsemaskine
Model	MAGITEX 160	MAGITEX 200	MAGITEX 250
Nominel indgangsspænding [V] / frekvens [Hz]	230/50	230/50	230/50
Type svejsning	MMA / MIG / TIG	MMA / MIG / TIG	MMA / MIG / TIG
MIG-svejsestrømområde [A]	20-160	40-200	40-250
Løft TIG-svejsestrømområde [A]	20-130	10-160	10-200
MMA-svejsestrømområde [A]	20-120	20-140	20-180
Svejsestrøm ved 100 % arbejdscyklus [A]	66 (MMA)71 (MIG)71 (TIG)	77 (MMA)88 (MIG)88 (TIG)	91 (MMA)110 (MIG)110 (TIG)
Svejsestrøm ved 60 % arbejdscyklus [A]	85 (MMA)92 (MIG)92 (TIG)	100 (MMA)114 (MIG)114 (TIG)	128 (MMA)142 (MIG)142 (TIG)
IP-klasse	IP21S	IP21S	IP21S
Isoleringsklasse	H	H	H
Overholder EN IEC 60974-1		EN IEC 60974-1	EN IEC 60974-1
Dimensioner (bredde x dybde x højde) [cm].	350 x 150 x 220	330 x 220 x 150	450 x 160 x 220
Vægt [kg]	6	6,3	6,4

3. Generel beskrivelse

Manualen er beregnet til at hjælpe med sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS OG FORSTÅ DENNE BETJENINGSVEJLEDNING OMHYGGELIGT INDEN ARBEJDET PÅBEGYNDES.

For at sikre en lang og pålidelig drift af enheden skal du sørge for at betjene og vedligeholde den korrekt i henhold til retningslinjerne i denne brugsanvisning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig ret til at foretage ændringer for at forbedre kvaliteten. Under hensyntagen til den tekniske udvikling og muligheden for at reducere støj er enheden designet og bygget på en sådan måde, at risici som følge af støjemissioner er reduceret til det lavest mulige niveau.

4. Brugssikkerhed

OBS! Læs alle sikkerhedsadvarsler og instruktioner. Hvis advarslerne og instruktionerne ikke, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade eller død.

Udtrykket "enhed" eller "produkt" i advarslerne og beskrivelsen af instruktionerne henviser til: MIG/MAG-svejsemaskine

4.1. Generelle bemærkninger

a) Sørg for din egen og tredjeparts sikkerhed ved at læse og følge retningslinjerne i denne manual.
b) Kun kvalificerede personer må tage apparatet i brug, betjene det, håndtere det og reparere det.

c) Enheden må ikke bruges til andre formål end dem, den er beregnet til.
d) Under drift genererer enheden et elektromagnetisk felt omkring sig, som kan få medicinske implantater, f.eks. pacemakere, til at fungere dårligt.
e) Det er forbudt at rette svejsehåndtaget mod sig selv, andre mennesker og dyr.
f) Sørg for regelmæssig service og vedligeholdelse.
g) Frakobl enheden fra strømforsyningen før enhver justering, vedligeholdelse, udskiftning af dyser osv.
h) Er afskærmningen afmonteret må udstyret ikke anvendes.
i) Bortskaf alt svejseaffald i overensstemmelse med lokale bestemmelser.

4.2. Retningslinjer for beskyttelse af brandfarlige værker

Forberedelse af bygningen og lokaler til brandfarlige arbejder består af:

a) rengøring af lokaler eller steder, hvor arbejdet vil blive udført, fra brandbare materialer og forurenende stoffer;
b) Flyt alle brændbare og ikke-brændbare genstande i brændbar emballage til en sikker afstand;
c) beskytte materialer, som ikke kan fjernes ved at dække dem til, f.eks. med metalplader, gipsplader osv. mod påvirkninger fra f.eks. svejsesprøjt;
d) kontrollere, om materialer eller genstande, der er modtagelige for antændelse i tilstødende rum, ikke kræver brug af lokale sikkerhedsforanstaltninger;
e) Forsegl alle gennemgående huller i installationer, ventilation osv. i nærheden af arbejdsstedet med ikke-brændbare materialer;
f) Beskyt alle el-, gas- og installationskabler med brændbar isolering mod svejsesprøjt eller mekaniske skader, forudsat at de ligger inden for risikoområdet for brandfarligt arbejde;
g) Kontroller, at der ikke blev malet eller udført andet arbejde med brandfarlige stoffer den pågældende dag.

Gnister kan forårsage brand

Svejsegnister kan forårsage brand, eksplosion og forbrændinger på bar hud. Brug svejsehandsker og beskyttelsestøj under svejsning. Fjern eller beskyt alle brandfarlige materialer og stoffer på arbejdspladsen. Svejs ikke lukkede beholdere eller tanke, der indeholder brandfarlige væsker. Sådanne beholdere eller tanke bør skylles før svejsning for at fjerne brændbare væsker. Svejs ikke i nærheden af brandfarlige gasser, dampe eller væsker. Brandbekæmpelsesudstyr (brandtæpper og pulvere- eller sneslukkere) bør placeres nær arbejdspladsen på et synligt og let tilgængeligt sted.

Gasflasken kan eksplodere

Brug kun godkendte gasflasker og en korrekt fungerende regulator. Gasflasken skal transporteres og skal stå i en opretstående position. Beskyt gasflaskerne mod virkningen af varmekilder, væltning og mekaniske skader. Hold alle komponenter i gassystemet i god stand: gasflasken, slangen, koblingerne, reducer.

Svejsede materialer kan medfører forbrændinger

Rør aldrig ved svejsede dele med ubeskyttede kropsdele. Svejsehandsker og tænger bør altid bruges ved berøring og flytning af emnet.

4.3. Forberedelse af arbejdspladsen til svejsning

Obs! Svejsning kan forårsage brand eller eksplosion.

a) Overhold sundheds- og sikkerhedsforskrifterne for svejsearbejde, og udstyr arbejdspladsen med en passende ildslukker.
b) Det er forbudt at svejse på steder, hvor brændbare materialer kan antændes.

c) Det er forbudt at svejse i en atmosfære, der indeholder en eksplosiv blanding af brændbare gasser, dampe, tåger eller støv med luft.
d) Fjern alle brændbare materialer inden for en radius af 12 m fra svejsestedet, og hvis det ikke er muligt, så dæk de brændbare materialer til med en ikke-brændbar afdækning.
e) Tag forholdsregler mod gnister og glødende metalpartikler.
f) Bemærk, at gnister eller varme metalsplinter kan trænge igennem åbninger i beskyttelseshætter, dæksler eller skærme.
g) Svejs ikke tanke eller tønder, der indeholder eller har indeholdt brændbare stoffer. Det er også forbudt at svejse i deres nærhed.
h) Svejs ikke trykbeholdere, trykledninger eller tryktanke.
i) Sørg altid for tilstrækkelig ventilation.
j) Sørg for, at du er i en stabil position, før du begynder at svejse.

a) Bær rent, oliefrit beskyttelsestøj af ikke-brandfarligt og ikke-ledende materiale under svejsning (læder, tyk bomuld), læderhandsker, høje støvler og en beskyttende hætte.
b) Før svejsning skal du skille dig af med brændbare eller eksplosive genstande som f.eks.propan-butan-lightere og tændstikker.
c) Brug ansigtsbeskyttelse (hjelm eller skjold), og dæk øjnene med en skygge, der passer til svejserens syn og svejsestrømmen. Sikkerhedsstandarderne foreslår en farvetone nr. 13 for alle strømstyrker under 300 A. Lavere farvetoner kan bruges, hvis lysbuen er dækket af arbejdsemnet.
d) Brug altid godkendte sikkerhedsbriller med sideskærm under hjelmen eller et andet skjold.
e) Brug skærme på arbejdspladsen for at beskytte andre mod blænding eller stænk.
f) Brug altid ørepropper eller andet høreværn mod kraftig støj og for at forhindre sprøjt i at trænge ind i ørerne.
g) Advar tilskuere mod ikke at se på lysbuen.

4.5. Beskyttelse mod elektrisk stød

Obs! Et elektrisk stød kan være dødeligt.

a) Sæt netledningen i den nærmeste stikkontakt, og læg den på en praktisk og sikker måde. Undgå uforsigtigt at lægge kablet i rummet på uudforsket grund, hvilket kan føre til elektrisk stød eller brand.
b) Kontakt med elektrisk ladede dele kan forårsage elektrisk stød eller alvorlige forbrændinger.
c) Lysbuen og arbejdsområdet oplades elektrisk, när strømmen løber.
d) Indgangskredsløbet og enhedens interne kredsløb er også strømførende, när der er tændt for strømmen.
e) Rør ikke ved de strømførende komponenter.
f) Brug tørre, ikke-perforerede, isolerede handsker og beskyttelsestøj.
g) Brug isolerende måtter eller andre isolerende belægninger på gulvet, der er store nok til at forhindre kontakt mellem kroppen og genstanden eller gulvet.
h) Rør ikke ved den elektriske bue.
i) Sluk for strømforsyningen før håndtering, rengøring eller udskiftning af elektroden.
j) Sørg for, at jordforbindelseskablet er korrekt tilsluttet, og at stikket er sat korrekt i den jordforbundne stikkontakt. Forkert tilslutning af apparatets jordforbindelse kan være farlig for liv eller sundhed.
k) Kontrollér jævnligt strømkablerne for skader eller manglende isolering. Et beskadiget kabel skal udskiftes. Uforsigtig isoleringsreparation kan resultere i død eller personskade.
I) Sluk for enheden, når den ikke er i brug.
m) Kablet må ikke vikles rundt om kroppen.

n) Arbejdsemnet skal være korrekt jordforbundet.
o) Der må kun bruges tilbehør, der er i god stand.
p) Beskadigede dele af apparatet skal repareres eller udskiftes. Ved arbejde i højder skal der bruges sikkerhedsseler.
q) Alt udstyr og sikkerhedsudstyr skal opbevares på ét sted.
r) Hold spidsen af grebet væk fra din krop, når aftrækkeren aktiveres.
s) Fastgør jordkablet til arbejdsemnet eller så tæt på det som muligt (f.eks. til arbejdsbænken).
t) Arbejdsklemmen skal være isoleret, hvis den ikke er forbundet til emnet, for at undgå kontakt med metal.
u) Produktet er designet til indendørs brug. Men hvis den har været udsat for fugt eller regn, skal det kontrolleres, at der ikke kommer vanddråber ind, hvilket kan resultere i en ulykke.
v) Apparatet må ikke blive vådt.

Obs! Apparatet kan stadig være under spænding efter afbrydelse af strømkablet.

a) Kontroller spændingen på indgangskondensatoren med apparatet slukket og spændingskablet frakoblet og sørg for, at spændingen er nul, ellers må du ikke røre enhedens komponenter.

OBS Selvom apparatet er designet til at være sikkert, med tilstrækkelige

sikkerhedsforanstaltninger, og på trods af brugen af ekstra sikkerhedsfunktioner for brugeren, er der stadig en lille risiko for ulykke eller skade ved håndtering af apparatet. Det tilrådes at udvise forsigtighed og sund fornuft, når man bruger det.

4.6. Gasser og røg

Obs! Gas kan være sundhedsfarligt eller føre til døden!

a) Hold altid afstand fra gasudløbet.
b) Når du svejser, skal du være opmærksom på luftudskiftningen og undgå gasindånding.
c) Fjern kemiske stoffer (fedt, opløsningsmidler) fra overfladen af arbejdsemnerne, da de brænder under høj temperatur og afgiver giftige dampe.
d) Svejsning af galvaniserede dele er kun tilladt med effektiv udsugning med filtrering og tilførsel af ren luft. Zinkdampe er meget giftige, og symptomet på forgiftning er den såkaldte zinkfeber.

5. Brugsanvisning

5.1. Generelle bemærkninger

a) Enheden skal bruges i overensstemmelse med dens tilsigtede formål, i overensstemmelse med sundheds- og sikkerhedsforskrifterne og de begrænsninger, der følger af dataene på typeskiltet (IP-niveau, driftscyklus, forsyningsspænding osv.).
b) Enheden må ikke åbnes, da garantien ellers bortfalder, og eksploderende dele kan forårsage personskade.
c) Producenten er ikke ansvarlig for tekniske ændringer af udstyret eller materielle skader som følge af indførelsen af disse ændringer.
d) Hvis udstyret ikke fungerer korrekt, skal du kontakte servicecentret.
e) Dæk ikke enhedens ventilationsåbninger til - placer svejseren i en afstand af 30 cm fra de omkringliggende genstande.
f) Svejseapparatet må ikke holdes under armen eller tæt på kroppen.
g) Installer ikke udstyret i rum med aggressivt miljø, meget støv og i nærheden af enheder med høj elektromagnetisk feltudstråling.
h) Hold fingre, hår og tøj væk fra den roterende ventilator.

i) Apparatet skal være jordet under drift.
j) Hvis LED'en for termisk overbelastning lyser under brug af apparatet, skal du straks stoppe driften og vente på, at apparatet køler ned.
k) Når apparatet bruges i lang tid eller med høj strømstyrke, skal du først slukke for strømforsyningen, når apparatet er kølet ned.
I) Sluk ikke for apparatet under svejsning!
m) Vedligehold enheden regelmæssigt, og rens indersiden af enheden for støv.

5.2. Tilslutning af apparatet

5.2.1. Eltilslutning

a) Udstyret skal tilsluttes af en kvalificeret person. Desuden bør en person med de nødvendige kvalifikationer kontrollere, om jordforbindelsen og den elektriske installation med beskyttelsessystemet overholder sikkerhedsbestemmelserne og fungerer korrekt.
b) Placer udstyret i nærheden af arbejdspladsen.
c) Undgå for lange kabler, när du tilslutter enheden.
d) Enfasede svejsemaskiner skal tilsluttes en stikkontakt, der er udstyret med en jordforbindelse.
e) Svejsemaskiner, der drives af 3-faset lysnet, leveres uden stik, så du skal selv anskaffe et sådant stik og få installationen udført af en kvalificeret person.

OBS! Apparatet må kun betjenes, hvis det er tilsluttet en installation med en funktionsdygtig sikring.

5.2.2. Gastilslutning

a) Gasflasker skal placeres væk fra arbejdsemnet og sikres mod at falde ned.
b) Svejsemaskinens gastislutning skal forbindes til gasflasken eller gasinstallationen med en passende slange og en gastrykregulator med gasflowregulering. Obs! Det er uacceptabelt at bruge netværksreducere til gasflasker og omvendt. En sådan udskiftning kan medføre ødelæggelse af gastrykregulatoren og personskader.
c) Den økonomiske brug af gas forlænger svejsetiden.

6. Produktoversigt

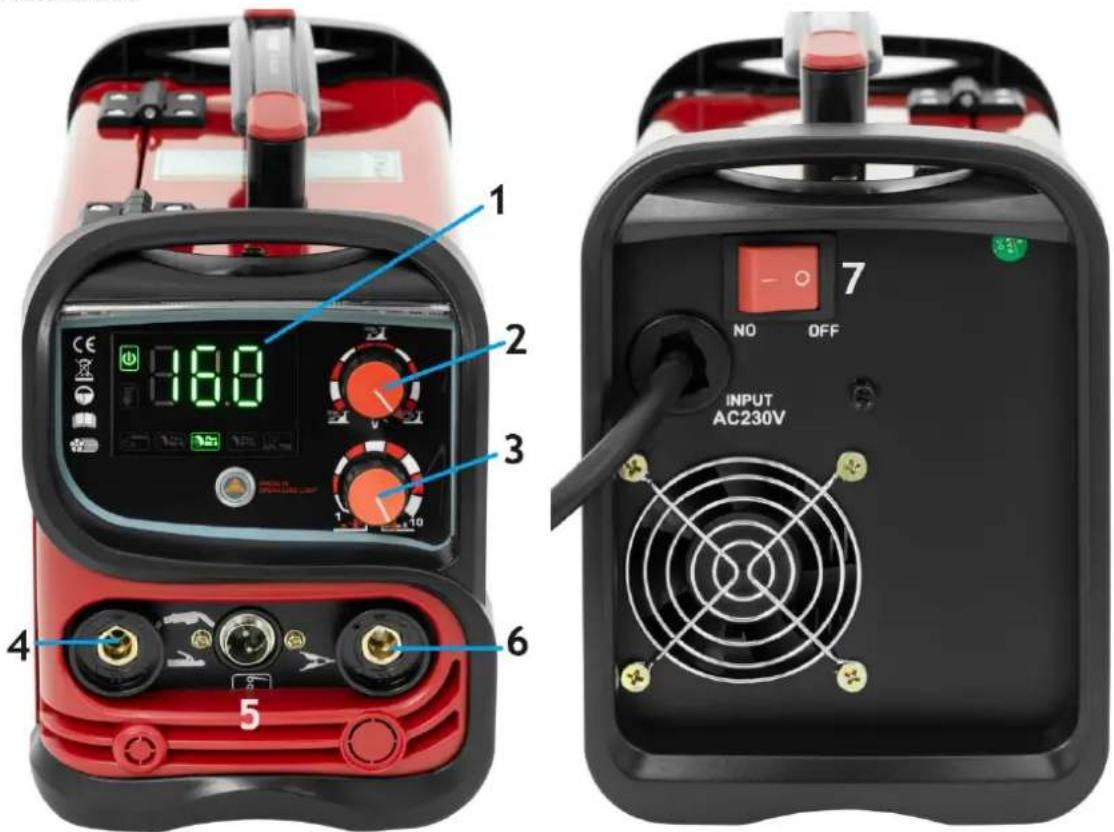

MAGITEX 160

1 2 3 4 5 6 16.0 1 2 3 7 NO OFF INPUT AC230V

1 - Kontrolpanel
2 - Spændingsjusteringsknap (MIG)
3 - Justeringsknap til trådhastighed (MIG) | Justeringsknap til strøm (MMA, TIG)
4 - Stikdåse til MIG/MMA/TIG-svejsebrænder
5 - Stik til MIG/TIG-kontrolledning
6 - Jordledningsstik
7 - ON/OFF-kontakt

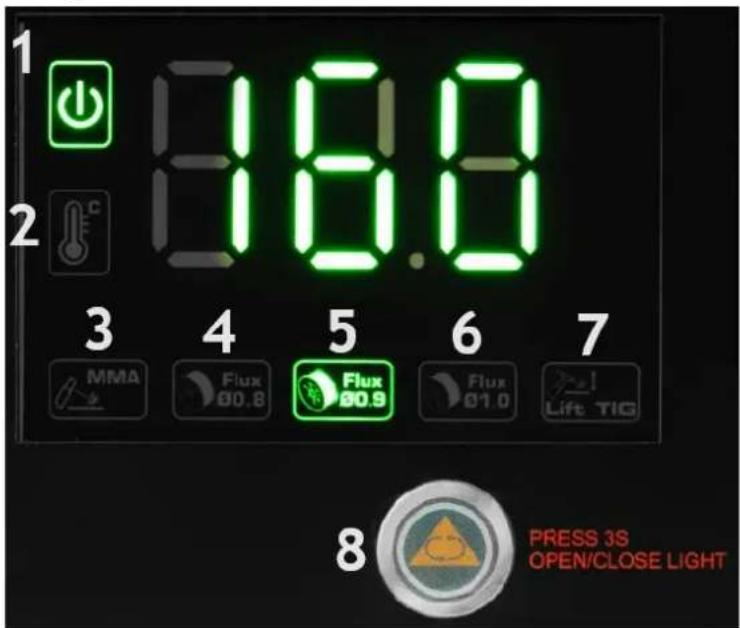

Kontrolpanel:

1 2 3 4 5 6 7 MMA Flux 00.8 Flux 00.9 Flux 01.0 Lift TIG 8 PRESS 3S OPEN/CLOSE LIGHT

1 - Tændt-ikon
2 - Ikon for overophedning
3 - Ikon for MMA-arbejdstilstand
4 - FLUX Φ 0,8 ikon for arbejdstilstand
5 - FLUX Φ 0,9 ikon for arbejdstilstand
6 - FLUX Φ 1.0 ikon for arbejdstilstand
7 - Ikon for arbejdstilstand LIFT TIG
8 - Knap til at skifte arbejdstilstand / tænde og slukke lyset (holdes nede i 3 sekunder)

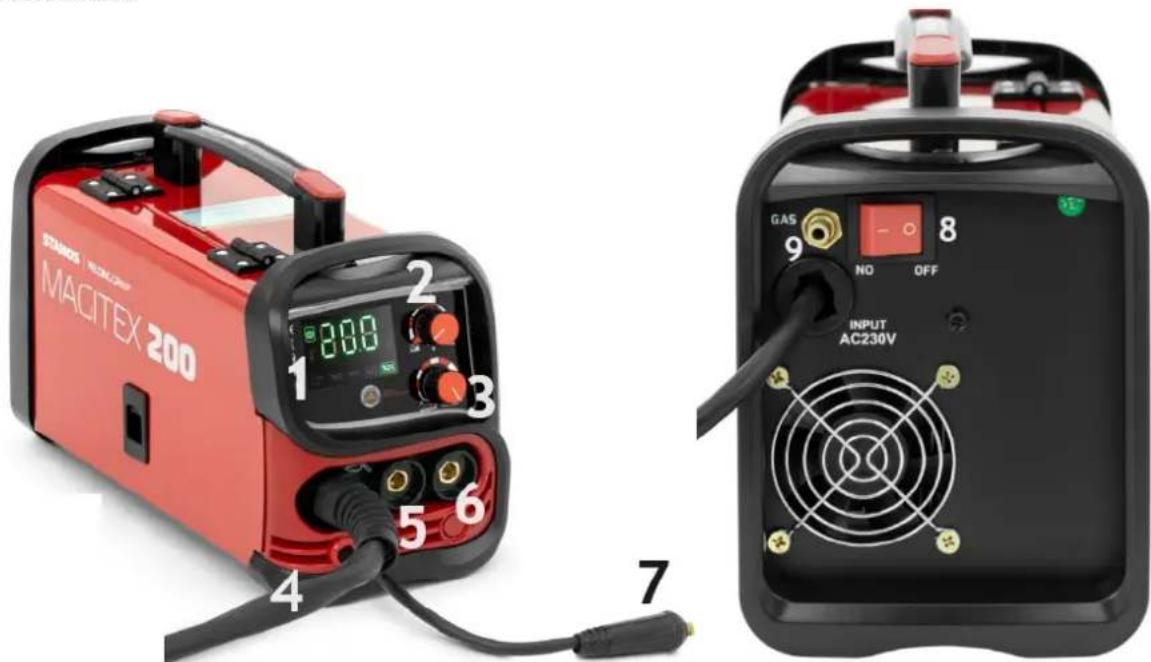

MAGITEX 200

MACITEX 200 1 2 3 4 5 6 7 GAS 9 NO 8 INPUT AC230V

1 - Kontrolpanel
2 - Spændingsjusteringsknap (MIG)
3 - Justeringsknap til trådhastighed (MIG) | Justeringsknap til strøm (MMA, TIG)
4 - Stikdåse til MIG/MMA/TIG-svejsebrænder
5 - Negativt udgangsstik
6 -Positiv udgangsstik
7 - Stik til at skifte polaritet ved svejsning af FLUX.
8 - ON/OFF-kontakt
9 - Gastislutning

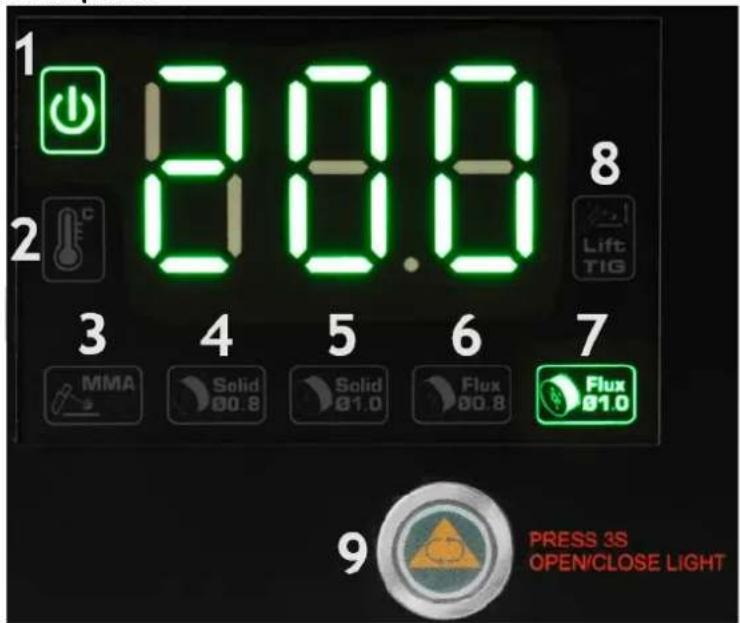

Kontrolpanel:

1 2 3 4 5 6 7 MMA Solid 00.8 Solid 01.0 Flux 00.8 Flux 01.0 9 PRESS 3S OPEN/CLOSE LIGHT 8 Lift TIG

1 - Tændt-ikon
2 - Ikon for overophedning
3 - Ikon for MMA-arbejdstilstand
4 - SOLID Φ 0,8 ikon for arbejdstilstand
5 - SOLID Φ 1.0 ikon for arbejdstilstand
6 - FLUX Φ 0,8 ikon for arbejdstilstand
7 - FLUX Φ 1.0 ikon for arbejdstilstand
8 - Ikon for arbejdstilstand LIFT TIG
9 - Knap til at skifte arbejdstilstand / tænde og slukke lyset (holdes nede i 3 sekunder)

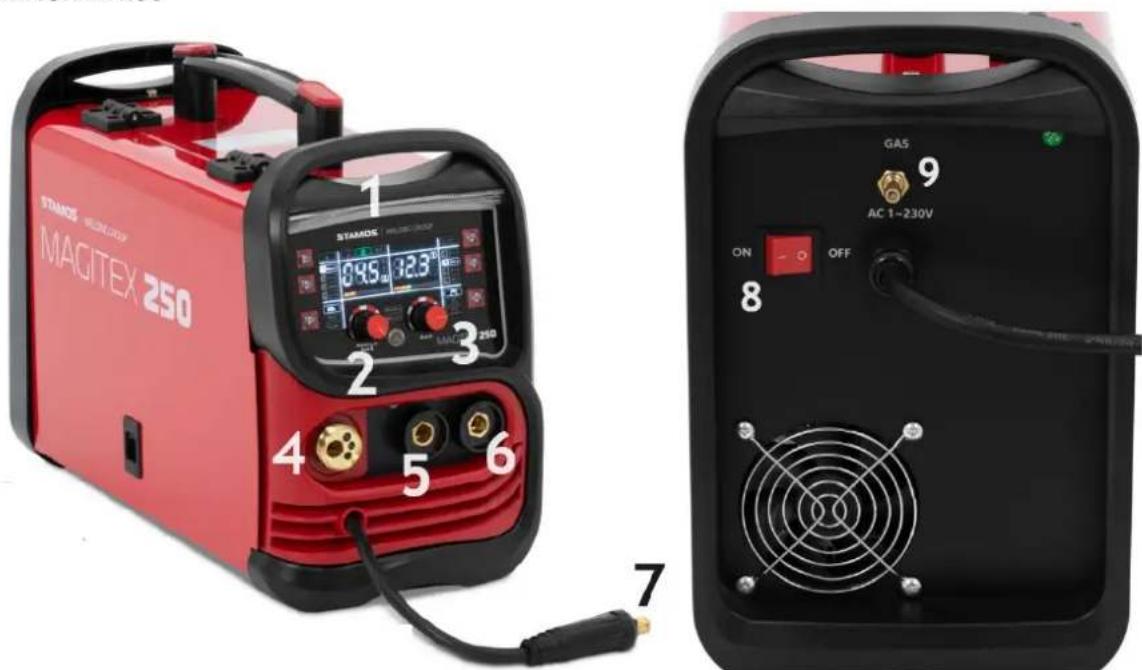

MAGITEX 250

STAMOS MAGITEX 250 1 STAMOS MAGITEX 250 8:50 12:3 2 3 4 5 6 7 GAS 9 AC 1~230V ON OFF 8

1 - Kontrolpanel
2 - Justeringsknap til trådhastighed (MIG) | Justeringsknap til strøm/slutstrøm (MMA, TIG)
3 - Spændingsjusteringsknap (MIG)
4 - Stikdåse til MIG-svejsebrænder
5 - Negativt udgangsstik
6 -Positiv udgangsstik
7 - Stik til at skifte polaritet ved svejsning af FLUX.
8 - ON/OFF-kontakt
9 - Gastilslutning

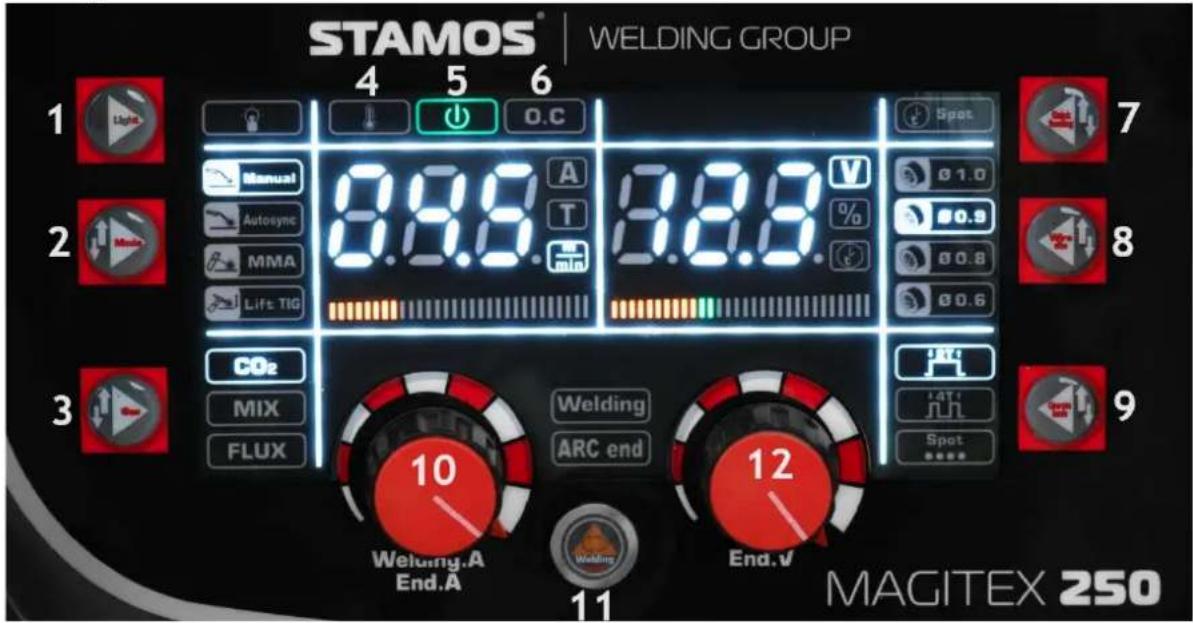

Kontrolpanel:

STAMOS® | WELDING GROUP 1 Light 4 5 6 O.C 7 Manual 0.8.6 A A T 8.8.6 V Spot 2 Autosync MMA Lift TIG 0% Ø1.0 Ø0.9 Ø0.8 Ø0.6 8 MMA CO2 MIX FLUX Welding ARC end 10 End.V 9 Spot 11 Welung.A End.A Welding End.V MAGITEX 250

1 - Tænd/sluk-knap til lys

2 - Knap til ændring af svejsetilstand ("Manuel" / "Autosync" / "MMA" / "Lift TIG")

3 - Knap til ændring af gassvejsning ("CO2" / "MIX" / "FLUX")

4 - Ikon for overophedning

5 - Tændt-ikon

7 - Hurtig svejseknap ("SPOT") - tilgængelig for svejsetilstandene "Manuel" og "Autosynkronisering"

8 - Knap til ændring af tråddiameter

9 - Knap til ændring af lommelygtens arbejdstilstand (2T / 4T / "SPOT")

10 - Justeringsknap til svejsestrøm

11 - Knap til indstilling af slutstrøm ved svejsning - tilgængelig i 4T-svejsetilstand

12 - Justeringsknap til svejsespænding

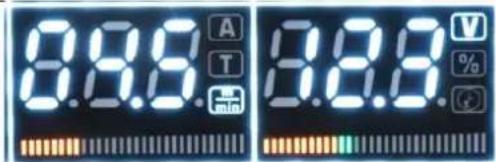

8.8.8 A T 3.8.8 V % +/-

A T min V %

Ikon for justering af svejsestrøm

Ikon for justering af spottid

Ikon for ledningshastighed

Ikon til justering af svejsespænding

Ikon for buekraft (kun MMA-tilstand)

Ikon for justering af spottid

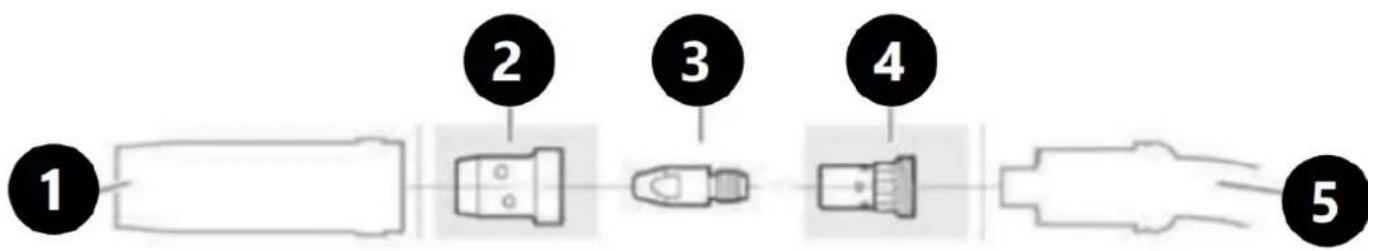

MIG/MAG-brænder

1 - Gasdyse
2 - Gasdistributør
3 - Kontakt tip
4 - spidsadapter
5 - fakkelhals

7. Tilslutning af ledninger

OBS! Tilslutning af kabler til enheden skal ske, mens strømforsyningen er afbrudt, og enheden er slukket.

Kontrol af gasforbindelsernes tæthed

Før første brug og derefter med jævne mellemrum anbefales det at kontrollere for gaslækager. Proceduren skal udføres som følger:

1) Tilslut regulatoren og gasledningen, og spænd alle forbindelser og klemmer.
2) Åbn langsomt cylinderventilen.
3) Indstil flowhastigheden på regulatoren til ca. 8-10 l/min.
4) Luk flaskeventilen, og hold øje med manometernålen på regulatoren. Hvis nålen falder mod nul, betyder det, at der er en gaslækage. Af og til kan gaslækagen være langsom. For at identificere det skal du lade gastrykket være i regulatoren og ledningen i lang tid (ca. 15 minutter).
5) I tilfælde af en gaslækage skal du kontrollere alle tilslutninger og terminaler for lækager. Børstning eller sprøjtning med sæbevand vil få bobler til at dukke op på det sted, hvor lækagen er.
6) Stram klemmer eller koblinger for at eliminere gaslækage.

VIGTIGT - Det anbefales at kontrollere for gaslækage, før maskinen startes. Det anbefales at lukke cylinderventilen, når maskinen ikke er i brug.

TIG-svejsetilstand

1) Tilslut jordkablet til terminalen markeret med et "+", og drej kabelstikket for at sikre forbindelsen.
2) Tilslut svejseledningen til forbindelsen markeret med et "-" -tegn, og drej kabelstikket for at sikre forbindelsen.
3) Tilslut gasslangen fra gasflasken til TIG-brænderen (gasflasken skal være udstyret med en passende trykreducer).
4) Tilslut TIG-brænderens styrekabel til stikket på maskinens frontpanel.
5) Sæt netledningen i en stikkontakt, og start maskinen.
6) Tilslut jordkablet til emnet. Når disse trin er afsluttet, kan svejsningen begynde.

1) Sæt svejsepistolens kabelstik i Euro MIG/MAG-udgangsstikket på maskinens frontpanel, og spænd det fast.
2) Sæt jordledningens stik i terminalen markeret med "-" på svejserens frontpanel, og spænd den med urets retning.
3) Sæt polaritetsvendestikket i terminalen markeret med "+" symbolet på frontpanelet af svejseren og spænd det med uret.
4) Sørg for, at den korrekte svejsetråd er installeret i maskinen.
5) Forbind beskyttelsesgasflasken med en trykreduktion til gasindtaget på maskinens bagpanel ved hjælp af en gasslange.
6) Sæt netledningen i en stikkontakt, og start maskinen.
7) Tilslut jordkablet til emnet. Når disse trin er afsluttet, kan svejsningen begynde.

1) Sæt svejsepistolens kabelstik i Euro MIG/MAG-udgangsstikket på maskinens frontpanel, og spænd det fast.
2) Sæt jordledningens stik i terminalen markeret med et "+" på svejserens frontpanel, og spænd det med uret.
3) Sæt polaritetsvendestikket i terminalen markeret med symbolet "-" på svejserens frontpanel og spænd det med urets retning.
4) Sørg for, at den korrekte selvafskærmende svejsetråd er installeret i maskinen.
5) Sæt netledningen i en stikkontakt, og start maskinen.
6) Tilslut jordkablet til emnet. Når disse trin er afsluttet, kan svejsningen begynde.

MMA-svejsetilstand:

1) Tilslut svejseledningen til forbindelsen markeret med et "+"-tegn, og drej kabelstikket for at sikre forbindelsen.
2) Tilslut svejseledningen til forbindelsen markeret med et "-" -tegn, og drej kabelstikket for at sikre forbindelsen.
3) Tilslut netledningen og tænd for strømmen.
4) Tilslut jordkablet til emnet. Når disse trin er afsluttet, kan svejsningen begynde.

OBS! Kabelpolariteten kan variere! Al polariseringsinformation skal beskrives på emballagen fra elektrodeproducenten!

8. Udskiftning af drivrullen

OBS! Al vedligeholdelse, udskiftning af dele, reparationer eller justeringer skal udføres med strømforsyningen afbrudt fra enheden.

Hvis du har brug for at ændre tråddiameteren, skal du også udskifte drivrullen eller justere drivrullens position.

1) Vip trykjusteringshåndtaget for at åbne trykrullen.
2) Skru drivrullens monteringsknap af, og sørg for, at drivrullens størrelse passer til den wire, der skal installeres.
3) Træk om nødvendigt drivrullen af akslen, og drej den for at ændre den rille, som svejsetråden bevæger sig igennem.

4) Genmonter drivrullen.
5) Spænd drivrullens monteringsknap.
6) Luk trykrullen, og sæt trykjusteringshåndtaget i lodret position.
7) Juster trykket med håndtaget.

9. Udskiftning af svejsetråd

FORSIGTIG! Al vedligeholdelse, udskiftning af dele, reparationer eller justeringer skal udføres med strømforsyningen afbrudt fra enheden.

1) Åbn maskinens kabinet, og fastgør svejsetrådspolen til holderen, så den roterer mod uret.
2) Løsn enden af wiren fra spolen, og hold den hele tiden i hånden for at forhindre, at spolen ruller ud.
3) Ret enden af tråden ud i ca. 20 cm, og klip den bøjede del af.
4) Åbn trykjusteringshåndtaget, der åbner fremføringsmekanismen.
5) Før tråden gennem den bageste trådleder til svejsepistolens trådleder.
6) Luk fremføringsmekanismen, og fastgør den med trykjusteringsgrebet. Sørg for, at wiren løber i rillen på drivrullen.
7) Juster trykket på håndtaget, men overskrid ikke halvdelen af skalaen. For meget tryk kan beskadige ledningen. På den anden side, hvis trykket er for svagt, vil tråden glide i fremføringsmekanismen, og tråden vil ikke bevæge sig jævnt.
8) Sørg for, at den kontaktdyse, der passer til den installerede svejsetråd, er sat i svejsepistolen. Udskift om nødvendigt kontaktspidsen.
9) Tryk på svejsepistolens aftrækker, og vent på, at tråden kommer ud. FORSIGTIG! For at skubbe tråden ud af brænderen skal der tilføres strøm til apparatet.
10) Luk dækslet til spolehuset.

FORSIGTIG! Når du indsætter ledningen i pistolen, må du ikke rette pistolen mod dig selv eller andre mennesker. Placer ikke din hånd foran spidsen, da den afskårne ende af tråden er meget skarp. Hold også fingrene væk fra fremføringsvalsen, da det kan medføre, at fingrene kommer i klemme mellem valserne.

Polaritet af TIG-svejseledninger

Negativ polaritet bruges i de fleste TIG-svejseprocesser. Svejsebrænderen er forbundet til den negative pol og jordklemmen til den positive pol. Dermed reduceres sliddet på elektroden, og mængden af varme, der lagres i det svejsede materiale, øges.

Lysbuetænding i TIG LIFT-metoden

For at tænde svejsebuen i TIG LIFT-metoden skal du skrue ventilen af håndtaget, trykke på knappen, gnide wolframelektroden forsigtigt mod emnet og løfte brænderen let, så lysbuen tændes. Når du slipper knappen, afsluttes svejseprocessen (i 2T-tilstand).

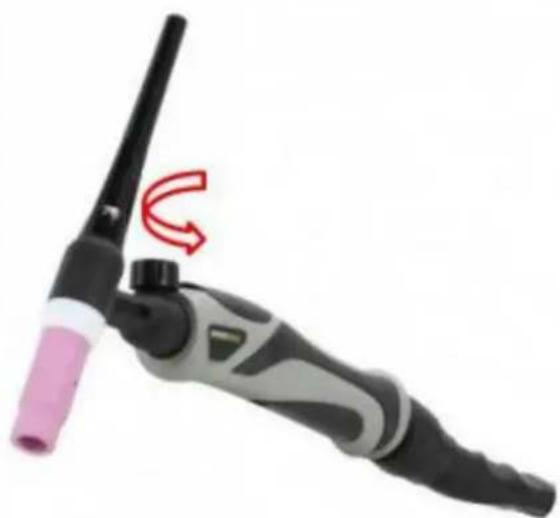

Et eksempel på en svejsebrænder til TIG-løftmetoden med en gasreguleringsventil i brænderen.

OBS! TIG-brænderen er ikke et standardtilbehør til sættet.

10. Bortskaffelse af emballagen

Opbevar venligst emballageelementerne (pap, plastiktape og polystyren), så det, hvis det er nødvendigt at returnere enheden til service, kan beskyttes så meget som muligt under forsendelsen!

Apparatet skal sikres mod stød og væltning og må ikke placeres på "hovedet". Apparatet skal opbevares i et godt ventileret rum med tør luft og ingen ætsende gasser.

a) • Træk stikket ud og lade apparatet køle helt af, før hver rengøring, og også når apparatet ikke er i brug.
b) Brug kun ikke-ætsende midler til at rengøre overfladen.
c) Det er forbudt at sprøite apparatet med en vandstrøm eller nedsænke det i vand.
d) Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.
e) Ventilationsåbningerne skal rengøres med en børste og trykluft.
f) Alle dele skal tørres grundigt efter hver rengøring og før apparatet genbruges.
g) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.
h) Fiern støv regelmæssigt med tør og ren trykluft.
i) Maskinen skal beskyttes mod vand og fugt.
i) Maskinen må ikke placeres på en opvarmet overflade.
k) Opbevar maskinen i et tørt og rent rum.

13. Regelmæssig inspektion af enheden

Periodisk vedligeholdelse er nødvendig, for at enheden kan fungere korrekt.

FORSIGTIG: Sluk for enheden, og afbryd strømforsyningen, før du udfører vedligeholdelse.

Regelmæssige inspektioner

6 måneders rutinemæssig vedligeholdelse

- Udskift ulæselige etiketter- Kontrollér, at alle kontakter fungerer.- Kontrollér, at blæseren fungerer korrekt, og at der kommer luft ud fra bagsiden af maskinen.- Hold øje med kraftige vibrationer, støj, lugt og gaslækage under drift.- Kontroller, at brænder- eller jordledninger ikke er brændt igennem.- Kontrollér, at de elektriske forbindelser ikke er brændt igennem.- Kontrollér, at forsyningskablet ikke er beskadiget.

- Blæs enheden ud med tør, ren luft under tryk.- Kontrollér de elektriske forbindelser på indgangs-/udgangsstrimlen for at stramme løse skruer eller udskifte rustne skruer.

7. Koble til ledningene
