GEBRUIKSAANWIJZING MAGITEX 250 Stamos

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke verticalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de inhoud van de Engelse versie, welke de officiële versie is.

1. Symbolen

		Lees de gebruiksaanwijzing.
		Recyclebaar product.
		Het product voldoet aan de eisen van relevante veiligheidsnormen.
		Lichaamsbedekkende beschermingskleding dient te worden gebruikt.
		Let op! Draag veiligheidshandschoenen.
		Draag een veiligheidsbril
		Draag veiligheidsschoenen.
		Let op! Het hete oppervlak kan voor verbranding (en) zorgen!
		Let op! Brand- of explosiegevaar.
		Let op! Schadelijke dampen, vergiftigingsgevaar. Gassen en dampen kunnen de gezondheid schaden. Tijdens het lassen ontstaan gassen en lasdampen. Het inademen van deze substanties kan schadelijk zijn voor de gezondheid.
		Gebruik een lasmasker met een geschikt filterscherm.
		LET OP! Schadelijke straling van de lasboog

Raak de onderdelen onder spanning niet aan

LET OP! De illustraties in deze handleiding dienen alleen ter referentie en kunnen op bepaalde details afwijken van het daadwerkelijke product.

1. Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	MIG/MAG-lasapparaat
Model	MAGITEX 160	MAGITEX 200	MAGITEX 250
Nominale ingangsspanning [V] / frequentie [Hz].	230/50	230/50	230/50
Soort lassen	MMA/MIG/TIG	MMA/MIG/TIG	MMA/MIG/TIG
MIG lasstroombereik [A]	20-160	40-200	40-250
Lift TIG lasstroombereik [A]	20-130	10-160	10-200
MMA lasstroombereik [A]	20-120	20-140	20-180
Lasstroom in 100% inschakelduur [A]	66 (MMA)71 (MIG)71 (TIG)	77 (MMA)88 (MIG)88 (TIG)	91 (MMA)110 (MIG)110 (TIG)
Lasstroom in 60% inschakelduur [A]	85 (MMA)92 (MIG)92 (TIG)	100 (MMA)114 (MIG)114 (TIG)	128 (MMA)142 (MIG)142 (TIG)
IP-klasse	IP21S	IP21S	IP21S
Isolatiefactor	H	H	H
Voldoet aan standaard	EN IEC 60974-1	EN IEC 60974-1	EN IEC 60974-1
Afmetingen (breedte x diepte x hoogte) [cm]	350 x 150 x 220	330 x 220 x 150	450 x 160 x 220
Gewicht [kg]	6	6,3	6,4

3. Algemene beschrijving

De handleiding is bedoeld om te helpen bij een veilig en betrouwbaar gebruik. Het product is ontworpen en vervaardigd met behulp van de nieuwste technologieën en componenten in strikte overeenstemming met de technische indicaties en met inachtneming van de hoogste kwaliteitsnormen.

LEES EN BEGRIJP DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U MET DE WERKZAAMHEDEN BEGINT.

Om een lange en betrouwbare werking van het apparaat te garanderen, moet u het op de juiste manier bedienen en onderhouden volgens de richtlijnen in deze handleiding. De technische gegevens en specificaties in deze handleiding zijn up-to-date. De fabrikant behoudt zich het recht om wijzigingen aan te brengen om de kwaliteit te verbeteren. Rekening houdend met de technische vooruitgang en de mogelijkheid om geluid te verminderen, is de eenheid zo ontworpen en gebouwd dat risico's als gevolg van geluidsemissies tot het laagst mogelijke niveau worden beperkt.

4. Veiligheid bij gebruik

LET OP! Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of dodelijk letsel.

De term "apparaat" of "product" in de waarschuwingen en de beschrijving van de instructies verwijst naar:

MIG/MAG-lasapparaat

4.1. Algemeen

a) Zorg voor uw eigen veiligheid en die van derden door de richtlijnen in deze handleiding te lezen en op te volgen.
b) Alleen gekwalificeerde personen mogen het apparaat in gebruik nemen, bedienen, hanteren en repareren.
c) Het apparaat mag niet worden gebruikt voor andere doeleinden dan waarvoor het is bedoeld.
d) Tijdens het gebruik genereert het apparaat een elektromagnetisch veld om zich heen, waardoor medische implantaten, zoals pacemakers, defect kunnen raken.
e) Het is verboden om de lashendel op jezelf, andere mensen en dieren te richten.
f) Zorg voor regelmatige service en onderhoud.
g) Haal de stekker van het apparaat uit het stopcontact voordat u het apparaat afstelt, onderhoudt, het mondstuk vervangt enz.
h) Gebruik het product niet als de behuizing is verwijderd.
i) Voer al het lasafval af volgens de plaatselijke voorschriften.

4.2. Richtlijnen voor het beveiligen van brandgevaarlijk werk

Het gebouw en de ruimten voorbereiden op brandgevaarlijke werkzaamheden bestaat uit:

a) het ontruimen en schoonmaken van de ruimten of plaatsen waar gewerkt gaat worden van brandbare materialen en verontreinigingen;
b) verplaats alle brandbare en niet-brandbare voorwerpen in brandbare verpakkingen naar een veilige afstand;
c) materialen die niet kunnen worden verwijderd door ze af te dekken, bijvoorbeeld met metalen platen, gipsplaten, enz. beschermen tegen de gevolgen van bijvoorbeeld lasspatten;
d) controlleren of materialen of voorwerpen die ontvlambaar zijn in aangrenzende ruimten geen plaatselijke bescherming nodig hebben;
e) alle doorvoeropeningen in de installatie, ventilatie enz. in de buurt van de werkplek afdichten met onbrandbare materialen;
f) alle elektrische, gas- en installatiekabels met brandbare isolatie beschermen tegen lasspatten of mechanische schade, op voorwaarde dat ze zich binnen het risicogebied van brandgevaarlijke werkzaamheden bevinden;
g) controlleren of er die dag geen schilderwerk of andere werkzaamheden met ontvlambare stoffen zijn uitgevoerd.

Vonken kunnen brand veroorzaken

Lasvonken kunnen brand, explosies en brandwonden op onbeschermde huid veroorzaken. Draag lashandschoenen en beschermende kleding tijdens het lassen. Verwijder alle brandbare materialen en stoffen uit het werkgebied of zet ze vast. Las geen gesloten containers of tanks waarin brandbare vloeistoffen hebben gezeten. Dergelijke containers of tanks moeten voor het lassen worden doorgespoeld om brandbare vloeistoffen te verwijderen. Las niet in de buurt van ontvlambare gassen, dampen of vloeistoffen. Brandbestrijdingsapparatuur (blusdekens en poeder- of sneeuwblussers) moeten zich in de buurt van de werkplek bevinden op een zichtbare en gemakkelijk toegankelijke

plaats.

Cilinders kunnen exploderen

Gebruik alleen goedgekeurde gascilinders en een goed werkende drukregelaar. Cilinders moeten rechtop worden vervoerd, opgeslagen en geplaatst. Bescherm cilinders tegen hitte, kantelen en mechanische schade. Houd alle onderdelen van de gasinstallatie in goede staat: cilinder, slang, fittingen, regelaar.

Gelaste materialen kunnen brandwonden veroorzaken

Raak gelaste onderdelen nooit aan met onbeschermde lichaamsdelen. Draag altijd lashandschoenen en een lastang bij het aanraken of verplaatsen van gelast materiaal.

4.3. Voorbereiding van de laswerkplek

Let op! Lassen kan brand of een explosie veroorzaken.

a) Neem de gezondheids- en veiligheidsvoorschriften voor laswerkzaamheden in acht en rust de werkplek uit met een geschikt brandblusapparaat
b) Lassen op plaatsen waar ontvlambare materialen kunnen ontbranden, is verboden.
c) Lassen in een atmosfeer met een explosief mengsel van brandbare gassen, dampen, nevels of stof met lucht is verboden.
d) Verwijder alle brandbare materialen binnen een straal van 12 m van de lasplaats en als dit onmogelijk is, bedek de brandbare materialen dan met een niet-brandbare hoes.
e) Neem voorzorgsmaatregelen tegen vonken en gloeiende metalen deeltjes.
f) Houd er rekening mee dat vonken of hete metaalsplinters door sleuven of openingen in beschermkappen, afdekkingen of schermen kunnen binnendringen.
g) Las geen tanks of vaten die ontvlambare stoffen bevatten of hebben bevat. Voer ook geen laswerkzaamheden uit in de nabijheid hiervan.
h) Las geen tanks, drukleidingen of druktanks onder druk.
i) Zorg altijd voor voldoende ventilatie.
j) Zorg ervoor dat je stabiel staat voordat je begint te lassen.

4.4. Persoonlijke beschermingsmiddelen

Let op! Boogstraling kan de ogen of de huid van het lichaam beschadigen.

a) Draag bij het lassen schone, olievrije beschermende kleding van onbrandbaar en niet-geleidend materiaal (leer, dik katoen), leren handschoenen, hoge laarzen en een beschermende kap.
b) Verwijder vóór het lassen alle ontvlambare of explosieve voorwerpen zoals propaan- en butaanaanaanstekers en lucifers.
c) Gebruik gezichtsbescherming (helm of schild) en bedek de ogen met een kleur die past bij het gezichtsvermogen van de lasser en de lasstroom. De veiligheidsnormen stellen een nr. 13 afscherming voor bij een stroomsterkte lager dan 300 A. Lagere afschermingstinten kunnen worden gebruikt als de boog door het werkstuk wordt bedekt.
d) Gebruik altijd een goedgekeurde veiligheidsbril met een zijkap onder de helm of andere afscherming.
e) Gebruik afschermingen op de werkplek om anderen te beschermen tegen schitteringen of spatten.
f) Draag altijd oordopjes of andere gehoorbescherming tegen overmatig lawaai en om te voorkomen dat er spetters in uw oren komen.
g) Omstanders moeten worden gewaarschuwd om niet naar een vlamboog te kijken.

4.5. Bescherming tegen schokken

Let op! Elektrische schokken kunnen dodelijk zijn.

a) Steek de stekker in het dichtstbijzijnde stopcontact en leg de kabel op een praktische en veilige manier. Draag er zorg voor dat de kabel niet ongeorganiseerd over een rommelige ondergrond loopt, aangezien dat kan leiden tot stroomschokken of brand.

b) Contact met elektrisch geladen onderdelen kan een elektrische schok of ernstige brandwonden veroorzaken.

c) De vlamboog en het werkgebied worden elektrisch geladen wanneer de stroom vloeit.

d) Het ingangscircuit en de interne circuits van de unit staan ook onder spanning als de stroom is ingeschakeld.

e) Raak de onderdelen onder spanning niet aan.

f) Draag droge, pluisvrije, geïsoleerde handschoenen en beschermende kleding.

g) Gebruik isolatiematten of andere isolerende coatings op de vloer die groot genoeg zijn om contact tussen het lichaam en het object of de vloer te voorkomen.

h) Raak de vlamboog niet aan.

i) Schakel de voeding uit voordat u de elektrode aanraakt, reinigt of vervangt.

j) Zorg ervoor dat het aardingssnoer goed is aangesloten en dat de stekker goed in het geaarde stopcontact zit. Het niet juist aansluiten en aarden van het apparaat kan leiden tot verwondingen of de dood.

k) Controleer de voedingskabels regelmatig op beschadigingen of gebrekkige isolatie. Een beschadigde kabel dient te worden vervangen. Foutieve reparatie van de isolatie kan leiden tot de dood of verwondingen.

I) Schakel het apparaat uit als u het niet gebruikt.

m) De kabel mag niet rond het lichaam worden gewikkeld.

n) Het werkstuk moet goed geaard zijn.

o) Alleen accessoires die in goede staat verkeren, mogen worden gebruikt.

p) Beschadigde onderdelen van het apparaat moeten worden gerepareerd of vervangen. Gebruik voor werk op hoogte een zekering.

q) Alle uitrusting en veiligheidsitems moeten op één plaats worden bewaard.

r) Houd de punt van de handgreep uit de buurt van het lichaam wanneer de trekker wordt geactiveerd.

s) Bevestig de aardkabel aan het werkstuk of zo dicht mogelijk bij het werkstuk (bijvoorbeeld aan de werkbank).

t) De werkklem moet geïsoleerd zijn als deze niet op het werkstuk is aangesloten, om contact met metaal te voorkomen.

u) Het product is ontworpen voor gebruik binnenshuis. Als hij echter is blootgesteld aan vocht of regen, moet worden gecontroleerd of er geen waterdruppels in terechtkomen, wat tot een ongeluk kan leiden.

v) Zorg dat het apparaat niet nat wordt.

Let op! De machine kan nog onder spanning staan als het netsnoer is losgekoppeld.

a) Nadat u de unit hebt uitgeschakeld en de voedingskabel hebt losgekoppeld, controleert u de spanning op de ingangscondensator en controleert u of de spanningswaarde nul is.

ATTENTIE Hoewel het apparaat is ontworpen om veilig te zijn, met adequate beveiligingen, en ondanks het gebruik van extra veiligheidsvoorzieningen voor de gebruiker, bestaat er toch een klein risico op een ongeluk of letsel bij het hanteren van het apparaat. Het is raadzaam om voorzichtig te zijn en gezond verstand te gebruiken.

4.6. Gassen en dampen

Let op! Gas kan gevaarlijk zijn voor de gezondheid of tot de dood leiden!

a) Houd altijd afstand tot de gasuitlaat.
b) Let bij het lassen op de luchtuitwisseling en vermijd gasinhalatie.
c) Chemische stoffen (vetten, oplosmiddelen) van het oppervlak van de werkstukken verwijderen, omdat deze onder hoge temperatuur verbranden en giftige dampen afgeven.
d) Het lassen van gegalvaniseerde onderdelen is alleen toegestaan met een efficiënte afzuiging met filtratie en een toevoer van schone lucht. Zinkdampen zijn erg giftig en het symptoom van vergiftiging is de zogenaamde zinkkoorts.

5. Gebruiksaanwijzing

5.1. Algemeen

a) Het apparaat moet worden gebruikt in overeenstemming met het beoogde doel, met inachtneming van de gezondheids- en veiligheidsvoorschriften en de beperkingen die voortvloeien uit de gegevens op het typeplaatje (IP-niveau, bedrijfscyclus, voedingsspanning, enz.)
b) Open het apparaat niet, want dan vervalt de garantie en kunnen blootliggende onderdelen exploderen en letsel veroorzaken.
c) De fabrikant is niet aansprakelijk voor technische wijzigingen van de apparatuur of materiële schade als gevolg van de invoering van deze wijzigingen.
d) Neem contact op met het servicecentrum als de apparatuur niet goed werkt.
e) Dek de ventilatiesleuven van het apparaat niet af - plaats het lasapparaat op een afstand van 30 cm van de omringende voorwerpen.
f) Het lasapparaat mag niet dicht bij het lichaam pf onder de arm worden gehouden.
g) Installeer de apparatuur niet in ruimtes met een agressieve omgeving, veel stof en in de buurt van apparaten met een hoge emissie van elektromagnetische velden.
h) Houd vingers, haar en kleding uit de buurt van de draaiende ventilator.
i) Het apparaat moet tijdens gebruik geaard zijn.
j) Wanneer de LED voor thermische overbelasting tijdens de werking van het apparaat gaat branden, moet u de werking onmiddellijk stoppen en wachten tot het apparaat is afgekoeld.
k) Wanneer het apparaat gedurende lange tijd of met een hoge stroomsterkte wordt gebruikt, schakel de voeding dan pas uit nadat het apparaat is afgekoeld.
I) Schakel het apparaat niet uit tijdens het lassen!
m) Onderhoud het apparaat regelmatig en ontdoe het van stof aan de binnenkant.

5.2. Het apparaat aansluiten

5.2.1. Elektrische aansluiting

a) De apparatuur moet worden aangesloten door een gekwalificeerd persoon. Bovendien moet een persoon met de nodige kwalificaties controleren of de aarding en de elektrische installatie inclusief beveiligingssysteem voldoen aan de veiligheidsvoorschriften en goed functioneren.
b) Plaats de apparatuur in de buurt van de werkplek.
c) Vermijd te lange kabels om het toestel aan te sluiten.
d) Eenfasige lasapparaten moeten worden aangesloten op een stopcontact met een aardpen.
e) Lasmachines die worden gevoed door een 3-fasig net worden geleverd zonder stekker. U moet zelf een dergelijke stekker aanschaffen en de installatie laten uitvoeren door een gekwalificeerd persoon.

LET OP! Het apparaat mag alleen worden gebruikt als het is aangesloten op een installatie met een functionele zekering.

5.2.2. Gasaansluiting

a) Plaats de gascilinders uit de buurt van het te lassen object en beveilig ze tegen vallen.
b) De gasaansluiting van het lasapparaat moet worden aangesloten op de gasfles of op het gastoevoersysteem met een geschikte slang en een regelaar met een gasstroomregeling. Let op! Het is niet toegestaan om netwerkregelaars te gebruiken voor gasflessen en omgekeerd. Een dergelijke verwisseling kan leiden tot schade aan de verdamper en persoonlijk letsel.
c) Het zuinige gebruik van gas verlengt de lastijd.

6. Productoverzicht

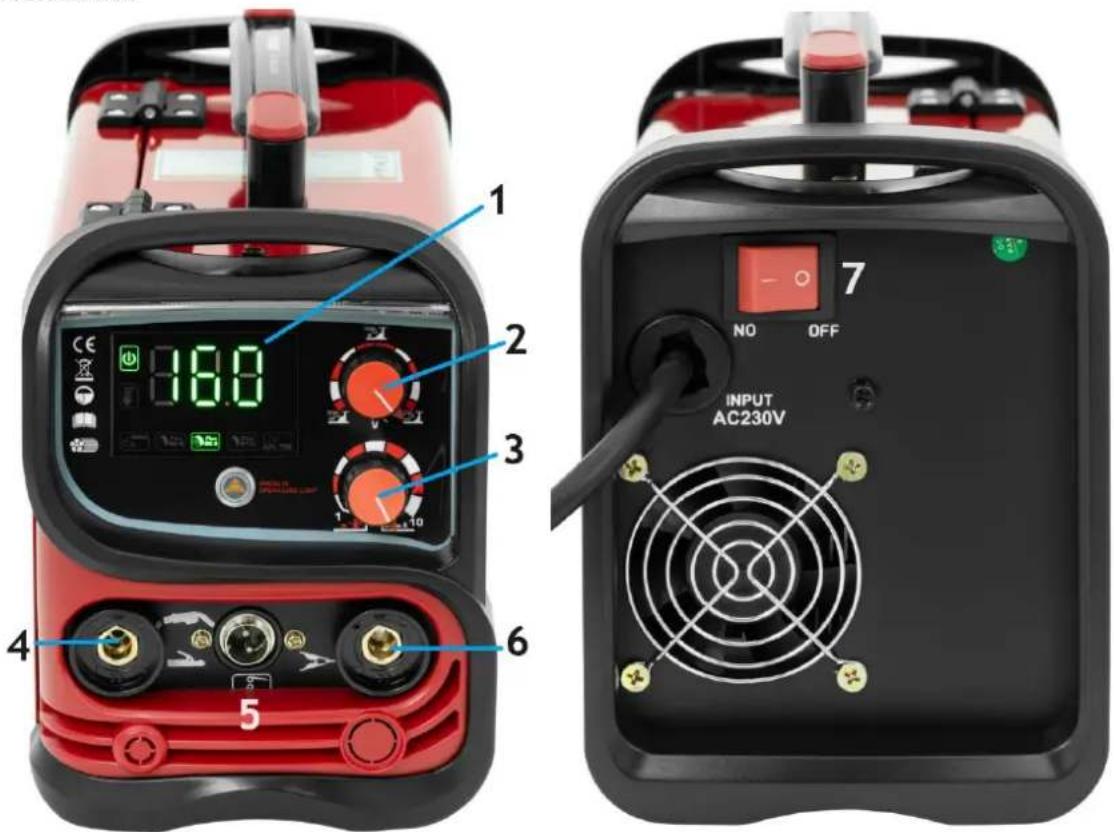

MAGITEX 160

1 2 3 4 5 6 16.0 1 2 3 7 NO OFF INPUT AC230V

1 - Configuratiescherm
2 - Spanningsafstelknop (MIG)
3 – Draadsnelheidsafstelknop (MIG) | Stroominstelknop (MMA, TIG)
4 - Aansluiting voor MIG/MMA/TIG-lastoorts
5 - Aansluiting voor MIG/TIG-stuurleiding
6 – Aardedraadaansluiting
7 - AAN/UIT-schakelaar

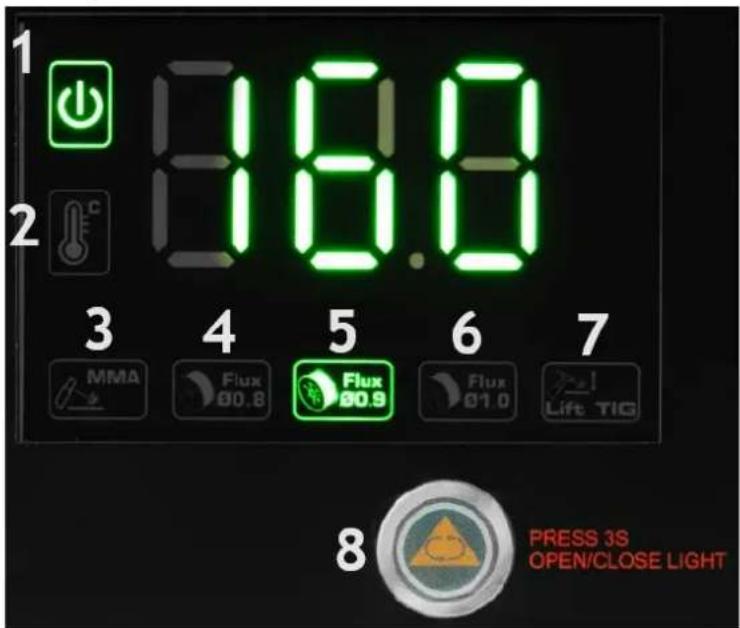

Controlepaneel:

1 2 3 4 5 6 7 MMA Flux 00.8 Flux 00.9 Flux 01.0 Lift TIG 8 PRESS 3S OPEN/CLOSE LIGHT

1 – Pictogram AAN
2 – Pictogram voor
oververhitting
3 – Pictogram MMA-werkmodus
4 - FLUX Φ 0,8
werkmoduspictogram
5 - FLUX Φ 0,9
werkmoduspictogram
6 - FLUX Φ 1.0
werkmoduspictogram
7 - LIFT TIG-
werkmoduspictogram
8 - Knop om werkmodi te
wijzigen / licht aan en uit te
zetten (3 seconden ingedrukt houden)

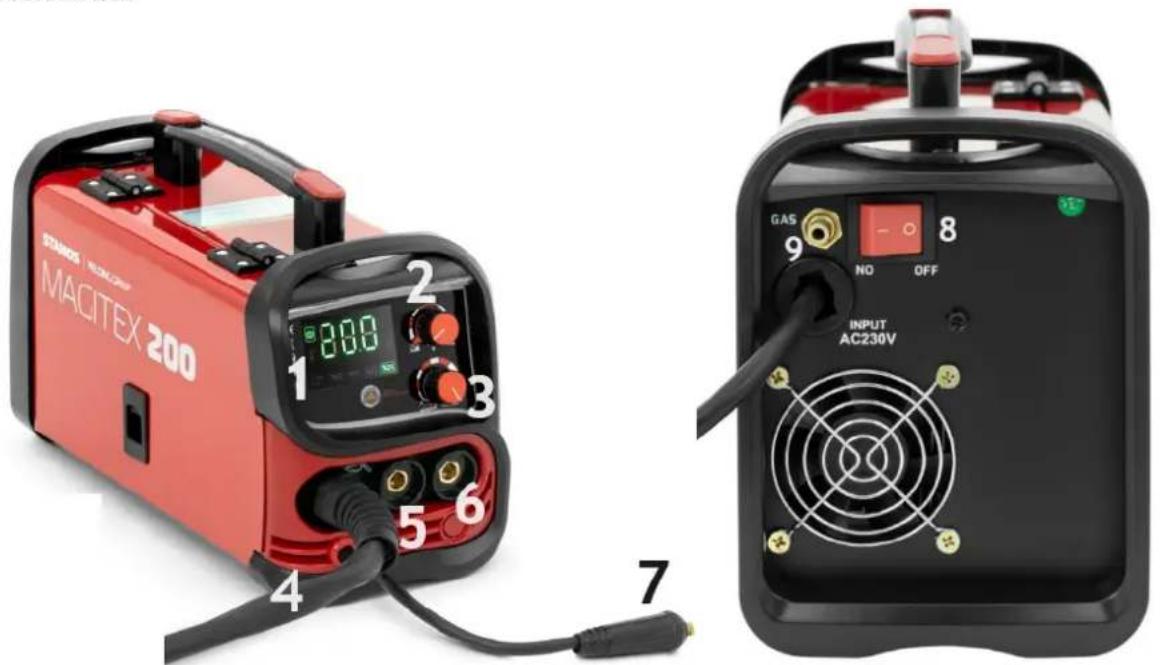

MAGITEX 200

MACITEX 200 1 2 3 4 5 6 7 GAS NO OFF 8 INPUT AC230V

1 - Configuratiescherm
2 - Spanningsafstelknop (MIG)
3 – Draadsnelheidsafstelknop (MIG) | Stroominstelknop (MMA, TIG)
4 - Aansluiting voor MIG/MMA/TIG-lastoorts
5 - Negatieve uitgangsaansluiting
6 – Positieve uitgangsaansluiting
7 – Stekker om de polariteit te veranderen tijdens het lassen van FLUX.
8 - AAN/UIT-schakelaar
9 – Gasaansluiting

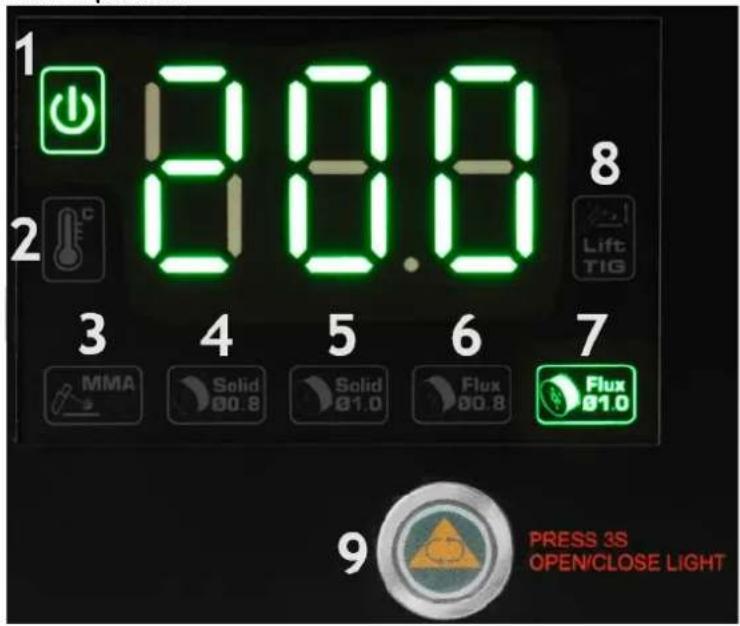

Controlepaneel:

2 – Pictogram voor oververhitting

3 – Pictogram MMA-werkmodus

4 - CONSOLE 0,8

werkmoduspictogram

5 - CONSOLID Φ 1.0

werkmoduspictogram

6 - FLUX Φ 0,8

werkmoduspictogram

7 - FLUX Φ 1.0

werkmoduspictogram

8 - LIFT TIG-

werkmoduspictogram

9 – Knop om werkmodi te

wijzigen / licht aan en uit te

zetten (3 seconden ingedrukt houden)

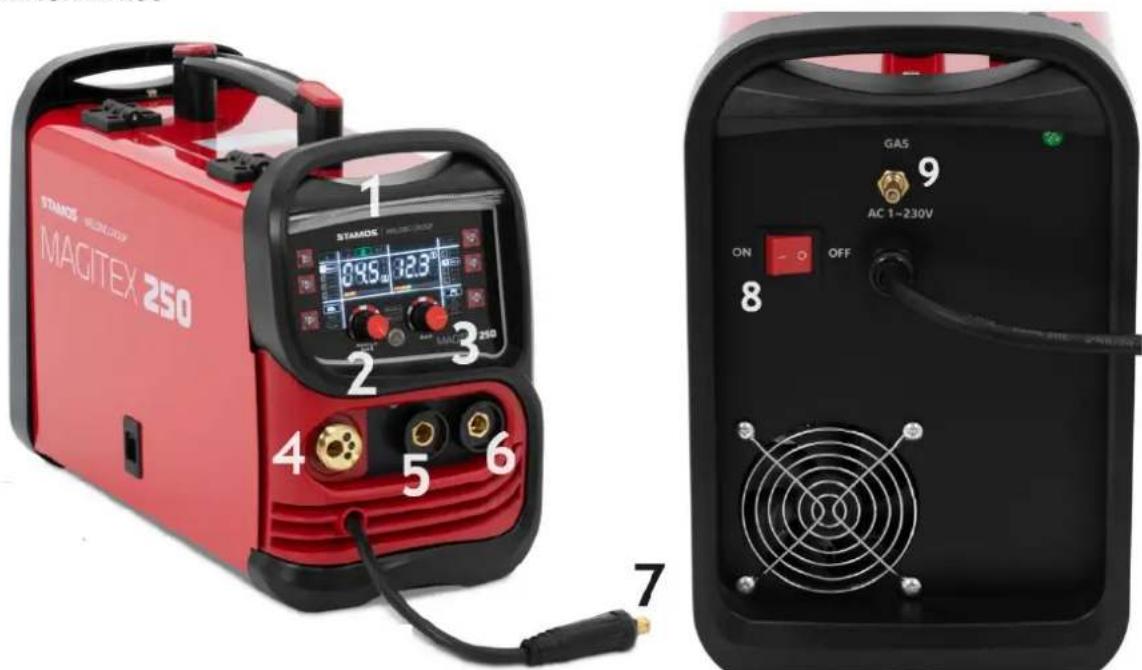

MAGITEX 250

STAMOS MAGITEX 250 1 STAMOS MAGITEX 250 8:50 12:3 2 3 4 5 6 7 GAS 9 AC 1~230V ON OFF 8

1 - Configuratiescherm
2 – Draadsnelheidsafstelknop (MIG) | Stroom-/eindstroominstelknop (MMA, TIG)
3 - Spanningsregelknop (MIG)
4 – Aansluiting voor MIG-lastoorts
5 – Negatieve uitgangsaansluiting
6 – Positieve uitgangsaansluiting
7 – Stekker om de polariteit te veranderen tijdens het lassen van FLUX.
8 - AAN/UIT-schakelaar
9 – Gasaansluiting

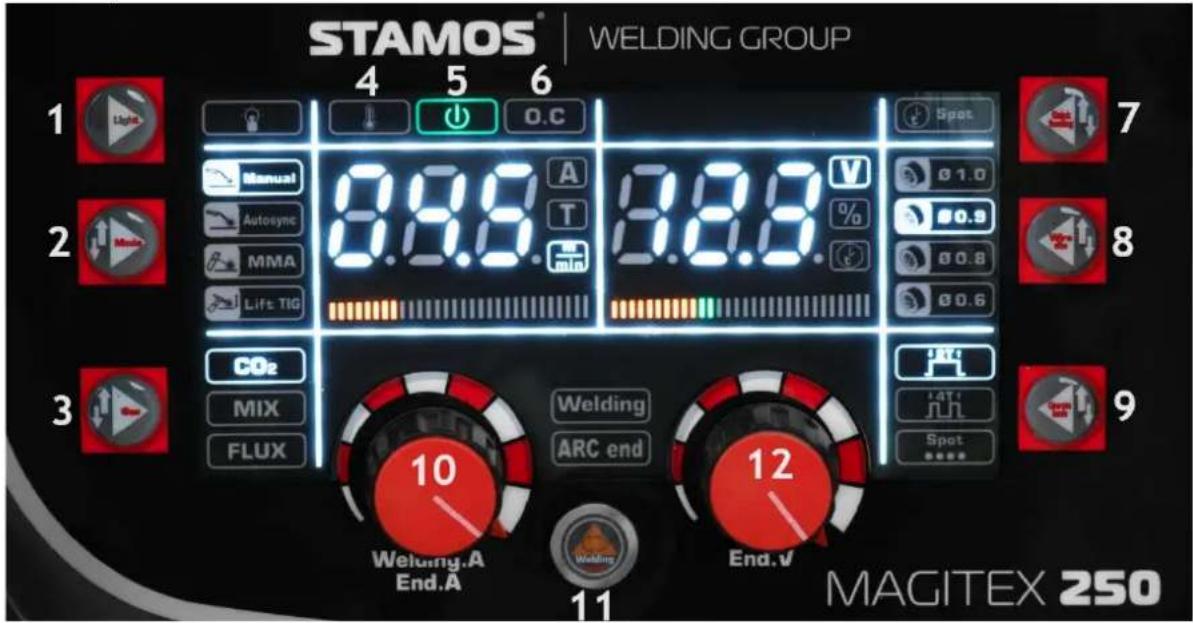

Controlepaneel:

STAMOS® | WELDING GROUP 1 Light 4 5 6 O.C 7 Manual 0.8.6 A A T 8.8.6 V Spot 2 Autosync MMA Lift TIG 0% Ø1.0 Ø0.9 Ø0.8 Ø0.6 8 MMA CO2 MIX FLUX Welding ARC end 10 End.V 9 Spot 11 Welung.A End.A Welding End.V MAGITEX 250

1 - Licht aan/uit-knop

2 – Knop om de lasmodus te wijzigen ("Manual" / "Autosync" / "MMA" / "Lift TIG"

3 - Knop om het gaslassen te wijzigen ("CO2" / "MIX" / "FLUX")

4 – Pictogram voor oververhitting

5 – Pictogram AAN

7 – Snellasknop ("SPOT") – beschikbaar voor de lasmodi "Handmatig" en "Autosync".

8 - Knop om de draaddiameter te wijzigen

9 - Knop om de werkmodus van de toorts te wijzigen (2T / 4T / "SPOT")

10 – Instelknop lasstroom

11 – Knop voor het instellen van het huidige lasproces – beschikbaar voor de 4T-lasmodus

12 - Instelknop lasspanning

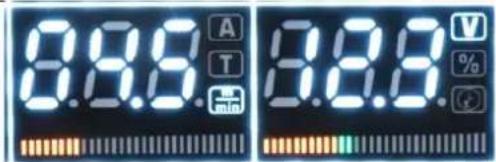

8.8.8 A T 3.8.8 V % +/-

A T min V %

Pictogram voor het aanpassen van de lasstroom

Pictogram voor het aanpassen van de tijd

Draadsnelheid icoon

Icoon voor het aanpassen van de lasspanning

Arc Force-pictogram (alleen MMA-modus)

Pictogram voor het aanpassen van de tijd

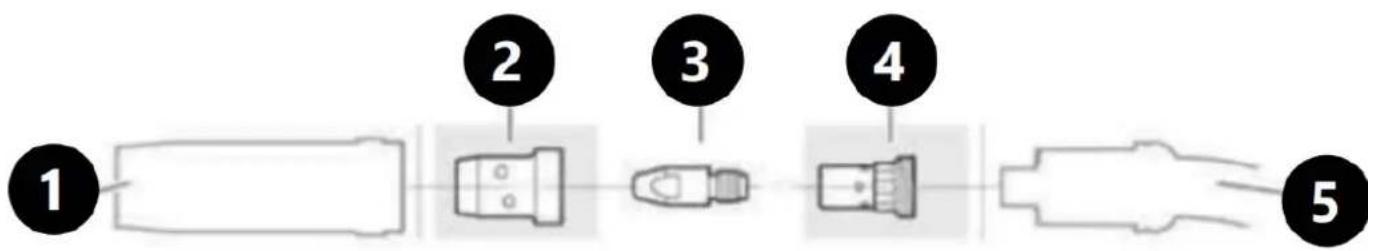

MIG/MAG toorts

1 - gasmondstuk
2 - gasdistributeur
3 - contact tip
4 - tipadapter
5 - toorts hals

7. De draden aansluiten

LET OP! Sluit de kabels aan op het apparaat terwijl de voeding is losgekoppeld en het apparaat is uitgeschakeld.

De dichtheid van gasaansluitingen controleren

Voor het eerste gebruik en daarna met regelmatige tussenpozen wordt aanbevolen om te controleren op gaslekken. De procedure moet als volgt worden uitgevoerd:

1) Sluit de regelaar en de gasleiding aan en draai alle verbindingen en klemmen vast.
2) Open langzaam de cilinderklep.
3) Stel de stroomsnelheid op de regelaar in op ongeveer 8-10 l/min.
4) Sluit de cilinderafsluiter en let op de manometernaald op de regelaar. Als de naald naar nul zakt, betekent dit dat er een gaslek is. Soms lekt het gas langzaam. Om het te identificeren, laat je de gasdruk in de regelaar en de leiding lange tijd (ongeveer 15 minuten).
5) Controleer bij een gaslek alle aansluitingen en klemmen op lekkage. Borstelen of sproeien met zeepwater zorgt ervoor dat er bellen verschijnen op de plaats van het lek.
6) Draai klemmen of koppelingen vast om gaslekkage te voorkomen.

BELANGRIJK! - Het wordt aanbevolen om te controleren op gaslekkage voordat u de machine start. Het wordt aanbevolen om de cilinderafsluiter te sluiten als de machine niet in gebruik is.

TIG lasmodus

1) Sluit de massakabel aan op de aansluiting gemarkeerd met "+" en draai de kabelstekker om de aansluiting vast te zetten.
2) Sluit de laskabel aan op de aansluiting gemarkeerd met "-" en draai de kabelstekker om de aansluiting vast te zetten.
3) Sluit de gasleiding van de cilinder aan op de TIG-toorts (de cilinder moet voorzien zijn van een geschikte drukregelaar).
4) Sluit de bedieningskabel van de TIG-toorts aan op de connector op het voorpaneel van de machine.
5) Steek de stekker in het stopcontact en start de machine.
6) Sluit de aardedraad aan op het werkstuk. Zodra deze stappen zijn voltooid, kan het lassen beginnen.

Lassen met de MIG/MAG-methode

1) Steek de kabelstekker van het laspistool in de Euro MIG/MAG uitgangsaansluiting op het voorpaneel van het apparaat en draai hem vast.
2) Steek de stekker van de massadraad in de aansluiting met de markering "-" op het voorpaneel van het lasapparaat en draai deze rechtsom vast.
3) Steek de stekker van de polariteitsschakelaar in de "+"-aansluiting op het voorpaneel van het lasapparaat en draai deze rechtsom vast.
4) Zorg ervoor dat de juiste lasdraad in de machine is geïnstalleerd.
5) Sluit de fles beschermgas met drukregelaar aan op de gasinlaat op het achterpaneel van de machine met behulp van een gasslang.
6) Steek de stekker in het stopcontact en start de machine.
7) Sluit de aardedraad aan op het werkstuk. Zodra deze stappen zijn voltooid, kan het lassen beginnen.

Lassen met de FCAW-methode (zonder gas)

1) Steek de kabelstekker van het laspistool in de Euro MIG/MAG uitgangsaansluiting op het voorpaneel van het apparaat en draai hem vast.
2) Steek de stekker van de massadraad in de aansluiting "+" op het voorpaneel van het lasapparaat en draai deze rechtsom vast.
3) Steek de stekker van de polariteitsschakelaar in de aansluiting met de markering "-" op het voorpaneel van het lasapparaat en draai deze rechtsom vast.
4) Zorg ervoor dat de juiste zelfafschemende lasdraad in de machine is geïnstalleerd.
5) Steek de stekker in het stopcontact en start de machine.
6) Sluit de aardedraad aan op het werkstuk. Zodra deze stappen zijn voltooid, kan het lassen beginnen.

MMA-lasmodus:

1) Sluit de laskabel aan op de aansluiting gemarkeerd met "+" en draai de kabelstekker om de aansluiting vast te zetten.
2) Sluit de aardedraad aan op de aansluiting gemarkeerd met "-" en draai de draadconnector vast om de aansluiting vast te zetten.
3) Sluit het netsnoer aan en schakel de stroom in.
4) Sluit de aardedraad aan op het werkstuk. Zodra deze stappen zijn voltooid, kan het lassen beginnen.

LET OP! De polarisatie van de draden kunnen verschillen! Alle informatie over de polarisatie nt door de producent op de verpakking van de electroden te worden gezet!

8. De aandrijfrol vervangen

LET OP! Alle onderhoud, vervanging van onderdelen, reparaties of afstellingen moeten worden uitgevoerd terwijl de voeding is losgekoppeld van het apparaat.

Als je de draaddiameter moet veranderen, vervang dan ook de aandrijfrol of pas de positie van de aandrijfrol aan.

1) Kantel de drukregelhendel om de drukrol te openen.

2) Schroef de montageknop van de aandrijfrol los en controleer of de maat van de aandrijfrol geschikt is voor de draad die geïnstalleerd wordt.
3) Trek indien nodig de aandrijfrol van de as en draai hem om de groef te veranderen waardoor de lasdraad zal bewegen.
4) Plaats de aandrijfrol terug.
5) Draai de montageknop van de aandrijfrol vast.
6) Sluit de drukrol en zet de drukinstelhendel in de verticale stand.
7) Pas de druk aan met de hendel.

9. De lasdraad vervangen

LET OP! Alle onderhoud, vervanging van onderdelen, reparaties of afstellingen moeten worden uitgevoerd terwijl de voeding is losgekoppeld van het apparaat.

1) Open de behuizing van het apparaat en bevestig de lasdraadspoel aan de houder zodat deze linksom draait.
2) Maak het uiteinde van de draad los van de spoel en houd het altijd in de hand om te voorkomen dat de spoel afrolt.
3) Maak het uiteinde van de draad ongeveer 20 cm recht en knip het gebogen deel af.
4) Open de drukregelhendel die het toevoermechanisme opent.
5) Leid de draad door de achterste draadgeleider naar de draadgeleider van het laspistool.
6) Sluit het toevoermechanisme en zet het vast met de drukregelingshendel. Zorg ervoor dat de draad in de groef van de aandrijfrol loopt.
7) Pas de druk van de hendel aan, maar ga niet verder dan de helft van de schaalverdeling. Te veel druk kan de draad beschadigen. Aan de andere kant, als de druk te zwak is, zal de draad in het aanvoermechanisme glijden en zal de draad niet soepel bewegen.
8) Zorg ervoor dat de contacttip die geschikt is voor de geïnstalleerde lasdraad in het laspistool is geplaatst. Vervang indien nodig de contacttip.
9) Druk op de trekker van het laspistool en wacht tot de draad eruit komt.
VOORZICHTIGHEID ! Om de draad uit de brander te krijgen, moet er stroom op het apparaat worden gezet.
10) Sluit het deksel van de spoelbehuizing.

VOORZICHTIGHEID ! Wanneer u de draad in het pistool steekt, richt het pistool dan niet op uzelf of op andere mensen. Plaats je hand bijvoorbeeld niet voor de punt, want het afgeknipte uiteinde van de draad is erg scherp. Houd ook uw vingers uit de buurt van de invoerrol, want hierdoor kunnen uw vingers bekneld raken tussen de rollen.

Polariteit van TIG-laskabels

Negatieve polariteit wordt gebruikt bij de meeste TIG-laswerkzaamheden. De lastoorts wordt aangesloten op de negatieve pool en de aardklem op de positieve pool. Zo vermindert de slijtage van de elektrode en neemt de hoeveelheid warmte toe die in het lasmateriaal is opgeslagen.

Boogontsteking bij de TIG LIFT-methode

Om de lasboog bij de TIG LIFT-methode te ontsteken, draait u het ventiel op het handvat los, drukt u op de knop, wrijft u vervolgens voorzichtig de wolframelektrode op het werkstuk en tilt u de toorts lichtjes op zodat de boog ontsteekt. Als je de knop loslaat, wordt het lasproces beëindigd (in de 2T-modus).

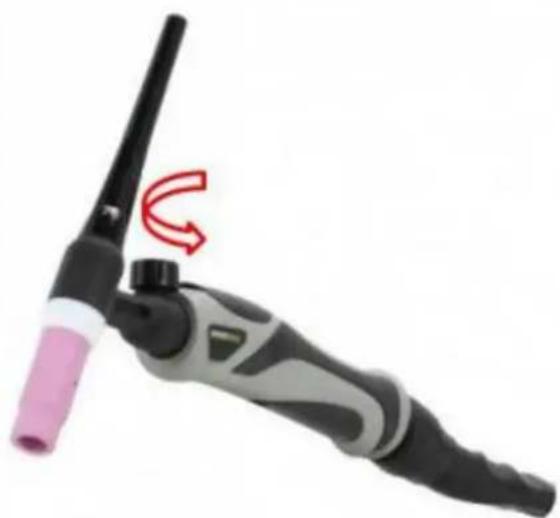

Een voorbeeld van een lastoorts voor de TIG-lichtmethode met een gasregelklep in de toorts.

LET OP! De TIG-toorts is geen standaardaccessoire van de kit.

10. Verwijdering van de verpakking

Bewaar al het verpakkingsmateriaal (karton, plastic strips en piepschuim) om ervoor te zorgen dat het apparaat beschermd is tijdens verzending, mocht het nodig zijn om het naar een servicecentrum te sturen!

11. Transport en opslag

Tijdens transport dient het apparaat beschermd te worden tegen schokken en omvallen en dient deze niet 'ondersteboven' te staan. Het apparaat dient te worden opgeslagen in een goed geventileerde ruimte met droge lucht en waar geen gassen voorkomen die corrosie kunnen veroorzaken.

12. Reiniging en onderhoud

a) • Trek vóór elke reiniging de stekker uit het stopcontact en laat het apparaat volledig afkoelen, ook wanneer het apparaat niet in gebruik is.
b) • Voor reiniging van het oppervlak mogen alleen niet-corrosieve middelen worden gebruikt.
c) Het is niet toegestaan het apparaat met een straal water te besproeien of het apparaat in water onder te dompelen.
d) Zorg ervoor dat er geen water binnendringt via de ventilatieopeningen in de behuizing.
e) Reinig de ventilatieopeningen met een borstel en perslucht.
f) • Na elke reiniging moeten alle onderdelen grondig worden gedroogd voordat het gereedschap opnieuw wordt gebruikt.
g) • Bewaar het apparaat op een koele en droge plaats, beschermd tegen vocht en direct zonlicht.
h) Verwijder stof regelmatig met droge en schone perslucht.
i) Het apparaat moet worden beschermd tegen water en vocht.
j) Het apparaat mag niet op een verwarmd oppervlak worden geplaatst.

k) Bewaar het apparaat in een droge en schone ruimte.

13. Regelmatige inspectie van het apparaat

Periodiek onderhoud is nodig om het apparaat goed te laten functioneren.

LET OP: Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoud uitvoert.

Regelmatige inspecties

6 maanden routineonderhoud

- Onleesbare labels vervangen- Controleer de werking van alle schakelaars.- Controleer of de ventilator goed werkt en of er lucht uit de achterkant van de machine ontsnapt- Let tijdens het gebruik op overmatige trillingen, lawaai, geur en gaslekken- Controleer of de brander- of aardedraden niet zijn doorgebrand- Controleer of er geen elektrische aansluitingen zijn doorgebrand.- Controleer of de voedingskabel niet beschadigd is.

- Blaas het apparaat uit met droge, schone lucht onder druk.- Controleer de elektrische aansluitingen van de ingangs-/uitgangsstrip om losse schroeven vast te draaien of verroeste schroeven te vervangen.
