BRUKSANVISNING MAGITEX 250 Stamos

4.4. Personlige beskyttelsesforanstaltninger

Obs! Lysbuestråling kan skade synet eller kroppens hud.

11. Transport og opbevaring

12. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i bruksanvisningen, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

1. Symboler

	Gjør deg kjent med bruksanvisningen.
	Resirkulerbart produkt.
	Produktet oppfyller kravene i relevante sikkerhetsstandarder.
	Bruk verneklær som beskytter hele kroppen.
	OBS!!! Bruk vernehansker.
	Bruk vernebriller.
	Bruk vernesko.
	OBS!!! En varm overflate kan forårsake brannsår.
	OBS!!! Fare for brann eller eksplosjon.
	OBS!!! Skadelige gasser, fare for forgiftning. Gasser og damper kan være helsefarlige. Under sveising frigjøres det sveisegass og røyk. Innånding av disse stoffene kan være helsefarlig.
	Det bør brukes en sveisemaske med et passende mørkt filter.
	OBS!!! Skadelig stråling fra sveisebuen
	Ikke berør strømførende deler

OBS!!! Illustrasjonene i denne bruksanvisningen er kun ment som referanse og kan avvike fra det faktiske produktet i enkelte detaljer.

1. Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	MIG/MAG Sveisemaskin
Modell	MAGITEX 160	MAGITEX 200	MAGITEX 250
Nominell inngangsspenning [V] / frekvens [Hz].	230/50	230/50	230/50
Type sveising	MMA / MIG / TIG	MMA / MIG / TIG	MMA / MIG / TIG
MIG-sveisestrømområde [A]	20-160	40-200	40-250
Løft TIG-sveisestrømområde [A]	20-130	10-160	10-200
Strømområde for MMA-sveising [A]	20-120	20-140	20-180
Sveisestrom ved 100 % intermittens [A].	66 (MMA)71 (MIG)71 (TIG)	77 (MMA)88 (MIG)88 (TIG)	91 (MMA)110 (MIG)110 (TIG)
Sveisestrom ved 60 % intermittens [A].	85 (MMA)92 (MIG)92 (TIG)	100 (MMA)114 (MIG)114 (TIG)	128 (MMA)142 (MIG)142 (TIG)
IP-klasse	IP21S	IP21S	IP21S
Isolasjonsklasse	H	H	H
Overholdelse av standard	EN IEC 60974-1	EN IEC 60974-1	EN IEC 60974-1
Dimensjoner (bredde x dybde x høyde) [cm].	350 x 150 x 220	330 x 220 x 150	450 x 160 x 220
Vekt [kg] 6		6.3	6.4

3. Generell beskrivelse

Bruksanvisningen er ment som hjelp til sikker og pålitelig bruk. Produktet er utformet og produsert i henhold til strenge tekniske indikasjoner, ved bruk av de nyeste teknologier og komponenter, og opprettholder de høyeste kvalitetsstandarder.

LES OG FORSTÅ DENNE BRUKSANVISNINGEN N∅YE F∅R DU STARTER ARBEIDET.

For å sikre at apparatet fungerer lenge og pålitelig, må du sørge for å bruke og vedlikeholde det på riktig måte i henhold til retningslinjene i denne bruksanvisningen. Tekniske opplysninger og spesifikasjoner i denne bruksanvisningen er aktuelle. Produsenten forbeholder seg retten til å gjøre endringer for å forbedre kvaliteten. Under hensyntagen til den tekniske utviklingen og muligheten for å redusere støy, er enheten designet og bygget på en slik måte at risikoen som følge av støyutslipp reduseres til et lavest mulig nivå.

4. Sikkerhet ved bruk

!OBS!!! Les alle sikkerhetsadvarsler og instruksjoner. Hvis advarslene og instruksjonene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlig personskade eller død.

Begrepet "enhet" eller "produkt" i advarslene og beskrivelsen i bruksanvisningen refererer til:

MIG/MAG sveisemaskin

4.1. Generelt

a) Ta vare på din egen og andres sikkerhet ved å lese og følge retningslinjene i denne håndboken.
b) Kun kvalifiserte personer har lov til å ta i bruk, betjene, håndtere og reparere apparatet.
c) Apparatet må ikke brukes til andre formål enn det det er beregnet for.
d) Under drift genererer apparatet et elektromagnetisk felt rundt seg, noe som kan føre til at medisinske implantater, f.eks. pacemakere, ikke fungerer som de skal.
e) Det er forbudt å rette sveisehåndtaket mot deg selv, andre mennesker og dyr.
f) Sørg for regelmessig service og vedlikehold.
g) Koble enheten fra strømforsyningen før justering, vedlikehold, utskifting av dyser osv.
h) Produktet må ikke brukes när huset er fjernet.
i) Alt sveiseavfall skal kasseres i henhold til lokale forskrifter.

4.2. Retningslinjer for sikring av brannfarlig arbeid

Forberedelse av bygningen og rommene for brannfarlige arbeider består i:

a) rengjøre rommene eller stedene der arbeidet skal utføres for brennbare materialer og forurensning;
b) Flytt alle brennbare og ikke-brennbare gjenstander i brennbar emballasje til sikker avstand;
c) beskytte materialer som ikke kan fjernes ved å dekke dem til med f.eks. metallplater, gipsplater osv. mot påvirkning fra f.eks. sveisesprut;
d) kontrollere om materialer eller gjenstander som kan antennes i tilstøtende rom ikke krever lokal beskyttelse;
e) tette alle gjennomgående hull i installasjoner, ventilasjon osv. i nærheten av arbeidsstedet med ikke-brennbare materialer;
f) Beskytt alle elektriske kabler, gasskabler og installasjonskabler med brennbar isolasjon mot sveisesprut eller mekaniske skader, forutsatt at de befinner seg innenfor risikoområdet for brannfarlige arbeider;
g) kontrollere at det ikke ble utført malerarbeid eller annet arbeid med brannfarlige stoffer denne dagen.

Gnister kan forårsake brann

Sveisegnister kan forårsake brann, eksplosjoner og brannskader på ubeskyttet hud. Bruk sveisehansker og verneklær når du sveiser. Fjern eller sikre alle brennbare materialer og stoffer fra arbeidsområdet. Ikke sveis lukkede beholdere eller tanker som har inneholdt brennbare væsker. Slike beholdere eller tanker bør spyles før sveising for å fjerne brennbare væsker. Ikke sveis i nærheten av brennbare gasser, damper eller væsker. Brannslokkingsutstyr (branntepper og pulver- eller snøslukkere) skal være plassert i nærheten av arbeidsområdet på et synlig og lett tilgjengelig sted.

Sylindere kan eksplodere

Bruk kun godkjente gassflasker og en korrekt fungerende regulator. Flasker skal transporteres, lagres og plasseres stående. Beskytter flaskene mot varme, velting og mekaniske skader. Hold alle deler av gassinstallasjonen i god stand: flaske, slange, koblinger, regulator.

Sveisede materialer kan forårsake brannskader

Berør aldri sveisede deler med ubeskyttede kroppsdeler. Bruk alltid sveisehansker og tang når du berører eller flytter sveiset materiale.

4.3. Klargjøring av arbeidsplassen for sveising

OBS!!! Sveising kan forårsake brann eller eksplosjon.

a) Følg helse- og sikkerhetsforskriftene for sveisearbeid, og utstyr arbeidsplassen med et egnet brannslukningsapparat.
b) Det er forbudt å sveise på steder der brennbare materialer kan antennes.
c) Det er forbudt å sveise i en atmosfære som inneholder en eksplosiv blanding av brennbare gasser, damp, tåke eller støv og luft.
d) Fjern alle brennbare materialer innenfor en radius på 12 m fra sveisestedet, og hvis dette ikke er mulig, dekk til de brennbare materialene med et ikke-brennbart deksel.
e) Ta forholdsregler mot gnister og glødende metallpartikler.
f) Vær oppmerksom på at gnister eller varme metallsplinter kan trenge gjennom spalter eller åpninger i beskyttelseshetter, deksler eller skjermer.
g) Ikke sveis tanker eller fat som inneholder eller har inneholdt brennbare stoffer. Det er også forbudt å sveise i deres nærhet.
h) Ikke sveis trykksatte tanker, trykkledninger eller trykktanker.
i) Sørg alltid for tilstrekkelig ventilasjon.
j) Sørg for at du er i en stabil posisjon før du begynner å sveise.

4.4. Personlig verneutstyr

OBS!!! Lysbuestråling kan skade øynene eller huden på kroppen.

a) Bruk rene, oljefrie verneklær av ikke-brennbart og ikke-ledende materiale (lær, tykk bomull), lærhansker, høye støvler og beskyttelseshette når du sveiser.
b) Før sveising må du kvitte deg med brennbare eller eksplosive gjenstander som propan-butan-tennere og fyrstikker.
c) Bruk ansiktsbeskyttelse (hjelm eller skjold) og dekk til øynene med en skjerm som er tilpasset sveiserens synsevne og sveisestrømmen. Sikkerhetsstandardene anbefaler farge nr. 13 for strømstyrker under 300 A. Lavere fargetoner kan brukes hvis lysbuen er dekket av arbeidsstykket.
d) Bruk alltid godkjente vernebriller med sideskjold under hjelmen eller annet skjold.
e) Bruk skjermer på arbeidsplassen for å beskytte andre mot blending eller sprut.
f) Bruk alltid ørepropper eller annet hørselsvern mot kraftig støy og for å hindre at sprut kommer inn i ørene.
g) Tilskuere bør advares mot å se på lysbuen.

4.5. Beskyttelse mot støt

OBS!!! Elektrisk støt kan være livsfarlig.

a) Koble strømledningen til nærmeste stikkontakt. Unngå å legge ledningen uforsiktig på et ukjent underlag i rommet, fordi det kan føre til elektrisk støt eller brann.
b) Kontakt med elektrisk ladede deler kan forårsake elektrisk støt eller alvorlige brannskader.
c) Lysbuen og arbeidsområdet blir elektrisk ladet når strømmen flyter.
d) Inngangskretsen og enhetens interne kretser er også spenningsførende när strømmen er på.
e) Ikke ta på spenningsførende komponenter.
f) Bruk tørre, lofrie, isolerte hansker og verneklær.
g) Bruk isolerende matter eller andre isolerende belegg på gulvet som er store nok til å hindre kontakt mellom kroppen og gjenstanden eller gulvet.
h) Ikke berør lysbuen.
i) Slå av strømforsyningen før du håndterer, rengjør eller skifter ut elektroden.
j) Forsikre deg om at jordingskabelen er riktig tilkoblet og at støpselet er satt ordentlig inn i det jordede uttaket. Feil tilkobling av utstyrets jordingsenhet kan være farlig for liv og helse.
k) Kontroller strømkablene regelmessig for skader eller manglende isolasjon. En skadet ledning må skiftes ut. Uforsiktig reparasjon av isolasjonen kan føre til død eller tap av helse.
I) Slå av enheten när den ikke er i bruk.
m) Kabelen må ikke vikles rundt kroppen.

n) Arbeidsstykket må være riktig jordet.
o) Kun tilbehør som er i god stand kan brukes.
p) Skadede deler av apparatet må repareres eller skiftes ut. I løpet av arbeid i høyden bruk sikkerhetsbelter.
q) Alt utstyr og sikkerhetsutstyr bør oppbevares på ett sted.
r) Hold spissen av håndtaket unna kroppen när avtrekkeren er aktivert.
s) Fest jordkabelen til arbeidsstykket eller så nær arbeidsstykket som mulig (f.eks. til arbeidsbenken).
t) Arbeidsklemmen må isoleres hvis den ikke er koblet til arbeidsstykket, for å unngå kontakt med metall.
u) Produktet er beregnet for innendørs bruk. Hvis den har vært utsatt for fuktighet eller regn, må det imidlertid kontrolleres at det ikke kommer vanndråper inn i den, noe som kan føre til en ulykke.
v) Ikke la enheten bli våt.

OBS!!! Maskinen kan fortsatt være strømførende når strømledningen er frakoblet.

a) Etter at du har slått av enheten og koblet fra spenningskabelen, må du kontrollere spenningen på inngangskondensatoren og forsikre deg om at spenningsverdien er null, ellers må du ikke berøre enhetens komponenter.

ADVARSEL Selv om apparatet er konstruert for å være sikkert, med tilstrekkelige sikkerhetstiltak, og til tross for bruk av ekstra sikkerhetsfunksjoner for brukeren, er det fortsatt en liten risiko for ulykker eller skader ved håndtering av apparatet. Det anbefales å utvise forsiktighet og sunn fornuft ved bruk.

4.6. Gasser og røyk

OBS!!! Gass kan være helsefarlig eller føre til dødsfall!

a) Hold alltid avstand til gassuttaket.
b) Når du sveiser, må du være oppmerksom på luftutvekslingen og unngå innånding av gasser.
c) Fjern kjemiske stoffer (fett, løsemidler) fra overflaten på arbeidsstykkene, da de brenner under høy temperatur og avgir giftige gasser.
d) Sveising av galvaniserte deler er kun tillatt med effektiv avsug med filtrering og tilførsel av ren luft. Sinkdamp er svært giftig, og forgiftningssymptomet er såkalt sinkfeber.

5. Bruksanvisning

5.1. Generelt

a) Apparatet skal brukes i henhold til tiltenkt bruk, i samsvar med helse- og sikkerhetsforskriftene og begrensningene som følger av dataene på typeskiltet (IP-nivå, driftssyklus, forsyningsspenning osv.).
b) Ikke åpne enheten, da dette vil gjøre garantien ugyldig; dessuten kan eksplosjonsfarlige deler forårsake personskader.
c) Produsenten er ikke ansvarlig for tekniske endringer av utstyret eller materielle skader som følge av innføringen av disse endringene.
d) Kontakt servicesenteret hvis det oppstår feil på utstyret.
e) Ikke dekk til ventilasjonsåpningene på apparatet - plasser sveiseapparatet i en avstand på 30 cm fra omkringliggende gjenstander.
f) Sveiseapparatet må ikke holdes under armen eller nær kroppen.
g) Ikke installer utstyret i rom med aggressivt miljø, mye støv eller i nærheten av enheter med høy elektromagnetisk feltutstråling.

h) Hold fingre, hår og klær unna den roterende viften.
i) Apparatet må være jordet under drift.
j) Når lysdioden for termisk overbelastning lyser mens apparatet er i drift, må du stoppe driften umiddelbart og vente til apparatet er avkjølt.
k) Når apparatet brukes over lengre tid eller med høy strømstyrke, må du slå av strømforsyningen først etter at apparatet er avkjølt.
I) Ikke slå av apparatet under sveising!
m) Vedlikehold enheten regelmessig og rengjør enheten innvendig for støv.

5.2. Tilkobling av enheten

5.2.1. Elektrisk tilkobling

a) Utstyret skal kobles til av en kvalifisert person. I tillegg bør en person med de nødvendige kvalifikasjonene kontrollere at jording og elektrisk installasjon, inkludert beskyttelsessystem, er i samsvar med sikkerhetsforskriftene og fungerer som det skal.
b) Plasser utstyret i nærheten av arbeidsplassen.
c) Unngå for lange kabler när du kobler til enheten.
d) Enfasede sveiseapparater skal kobles til en stikkontakt med jordingsbolt.
e) Sveiseapparater som drives av 3-faset strømnett, leveres uten støpsel, og du bør selv skaffe et slikt støpsel og få installasjonen utført av en kvalifisert person.

OBS!!! Apparatet må bare brukes hvis det er koblet til en installasjon med en fungerende sikring.

5.2.2. Gasstilkobling

a) Plasser gassflaskene på avstand fra gjenstanden som skal sveises, og sikre dem mot å falle ned.
b) Gasstilkoblingen til sveiseapparatet må kobles til gassflasken eller til gasstilførselssystemet med en egnet slange og en regulator med gasskontroll. OBS!!! Det er ikke tillatt å bruke nettverksregulatorer til gassflasker og omvendt. En slik ombytting kan føre til skader på reduksjonsgiret og personskader.
c) Den økonomiske bruken av gass forlenger sveisetiden.

6. Produktoversikt

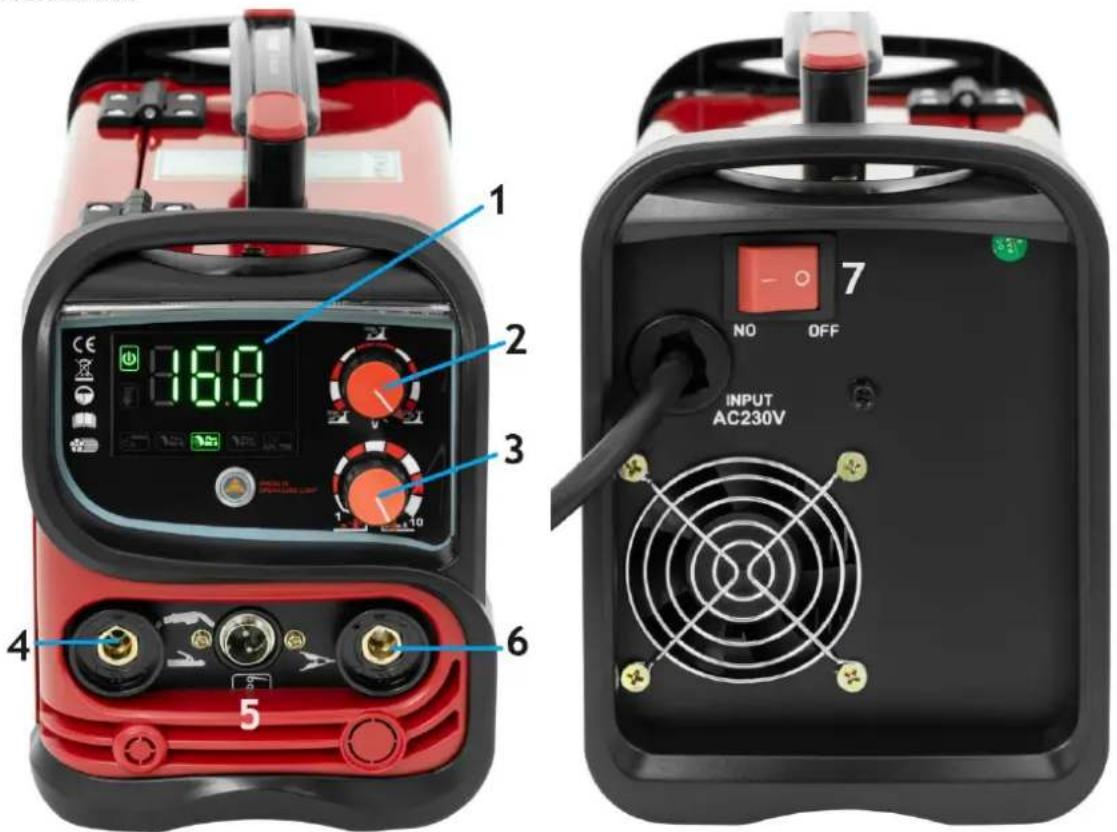

MAGITEX 160

1 2 3 4 5 16.0 1 2 3 6 7 NO OFF INPUT AC230V

1 - Kontrollpanel
2 – Spenningsjusteringsknapp (MIG)
3 – Justeringsknapp for trådhastighet (MIG) | Strømjusteringsknapp (MMA, TIG)
4 – Stikkontakt for MIG/MMA/TIG sveisebrenner
5 – Stikkontakt for MIG/TIG styreledning
6 – Jordledningskontakt
7 – PÅ/AV-bryter

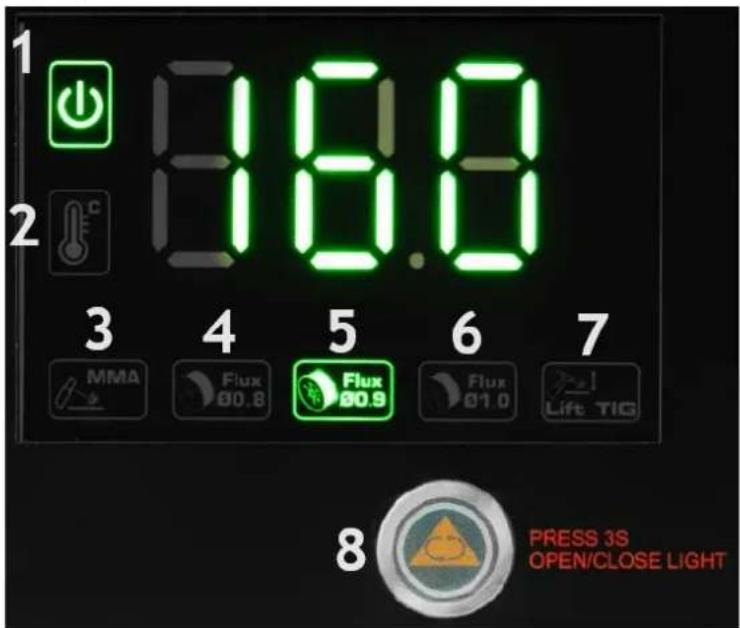

Kontrollpanel:

1 2 3 4 5 6 7 MMA Flux 00.8 Flux 00.9 Flux 01.0 Lift TIG 8 PRESS 3S OPEN/CLOSE LIGHT

1 - Strøm PÅ-ikon
2 – Overopphetingsikon
3 - MMA arbeidsmodusikon
4 - FLUX Φ 0.8
arbeidsmodusikon
5 - FLUX Φ 0.9
arbeidsmodusikon
6 - FLUX Φ 1.0
arbeidsmodusikon
7 – LIFT TIG arbeidsmodusikon
8 – Knapp for å endre
arbeidsmodus / slå lys på og av
(hold i 3 sekunder)

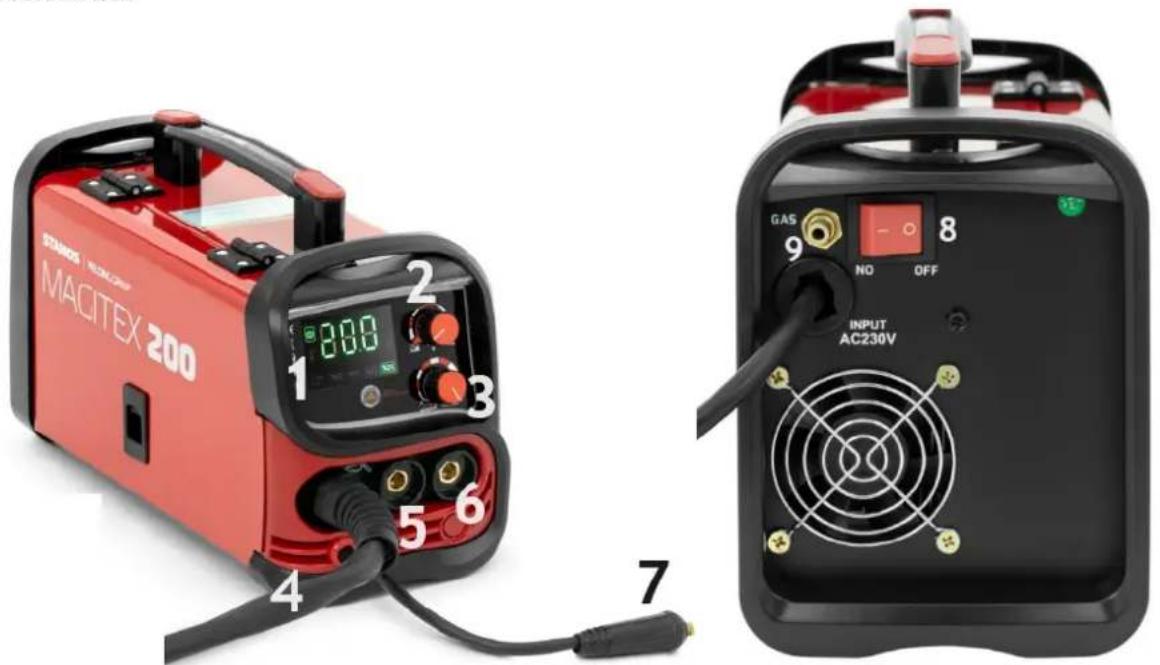

MAGITEX 200

MACITEX 200 1 2 3 4 5 6 7 GAS NO OFF 8 INPUT AC230V

1 - Kontrollpanel
2 - Spenningsjusteringsknapp (MIG)
3 – Justeringsknapp for trådhastighet (MIG) | Strømjusteringsknapp (MMA, TIG)
4 – Stikkontakt for MIG/MMA/TIG sveisebrenner
5 – Negativ utgangskontakt
6 –Positiv utgangskontakt
7 – Plugg for å endre polaritet ved sveising av FLUX.
8 - PÅ/AV-bryter
9 – Gasstilkobling

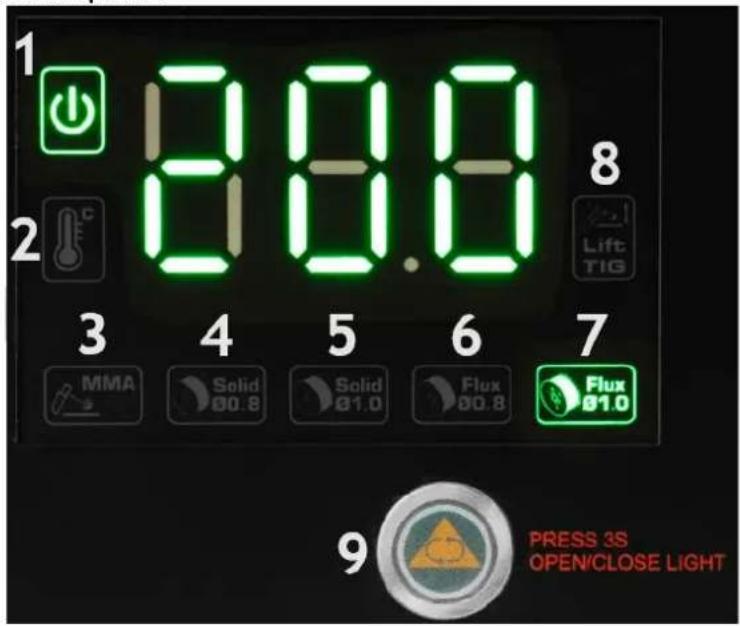

Kontrollpanel:

1 2 3 4 5 6 7 8 MMA Solid Ø0.8 Solid Ø1.0 Flux Ø0.8 Flux Ø1.0 9 PRESS 3S OPEN/CLOSE LIGHT

1 - Strøm PÅ-ikon

1 - Kontrollpanel
2 – Justeringsknapp for trådhastighet (MIG) | Strøm-/sluttstrømjusteringsknapp (MMA, TIG)
3 - Spenningsjusteringsknapp (MIG)
4 – Stikkontakt for MIG-sveisebrenner
5 – Negativ utgangskontakt
6 –Positiv utgangskontakt
7 – Plugg for å endre polaritet ved sveising av FLUX.
8 - PÅ/AV-bryter
9 – Gasstilkobling

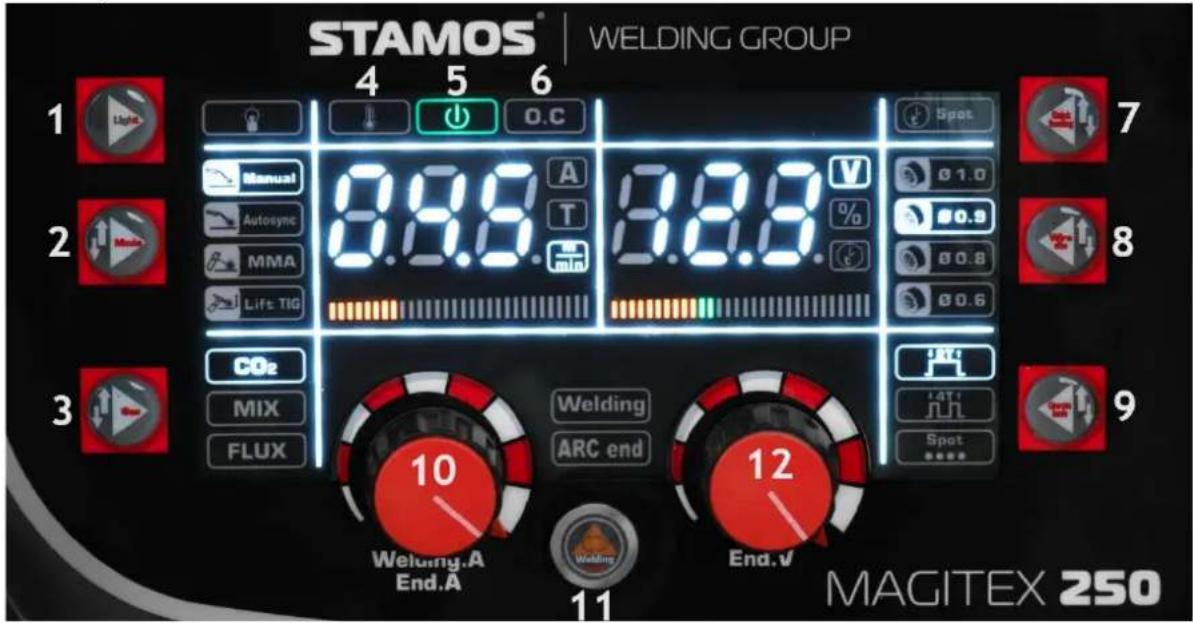

Kontrollpanel:

STAMOS® | WELDING GROUP 1 Light 4 5 6 O.C 7 Manual 0.8.6 A A T 8.8.6 V Spot 2 Autosync MMA Lift TIG 0% Ø1.0 Ø0.9 Ø0.8 Ø0.6 8 MMA CO2 MIX FLUX Welding ARC end 10 End.V 9 Spot 11 Welung.A End.A Welding End.V MAGITEX 250

1 - Lys på/av-knapp
2 – Knapp for å endre sveisemodus ("Manuell" / "Autosync" / "MMA" / "Lift TIG"
3 - Knapp for å endre gassveisingen ("CO2" / "MIX" / "FLUX")
4 – Overopphetingsikon
5 - Strøm PÅ-ikon
6 - Overstrømsikon
7 – Hurtigsveiseknapp ("SPOT") – tilgjengelig for sveisemodusene "Manuell" og "Autosync"
8 – Knapp for å endre tråddiameter
9 – Knapp for å endre fakkelens arbeidsmodus (2T / 4T / "SPOT")
10 – Justeringsknapp for sveisestrøm
11 – Avslutt gjeldende sveiseinnstillingsknapp – tilgjengelig for 4T sveisemodus
12 - Justeringsknapp for sveisespenning

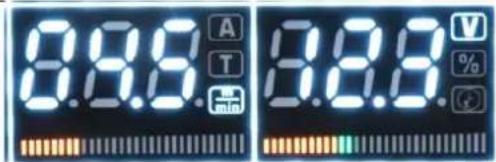

8.8.8 A T 3.8.8 V % +/-

A T min V % ↓t

Ikon for justering av sveisestrøm

Tidsjusteringsikon

Ikon for ledningshastighet

Sveisespenningsjusteringsikon

Buekraftikon (kun MMA-modus)

Tidsjusteringsikon

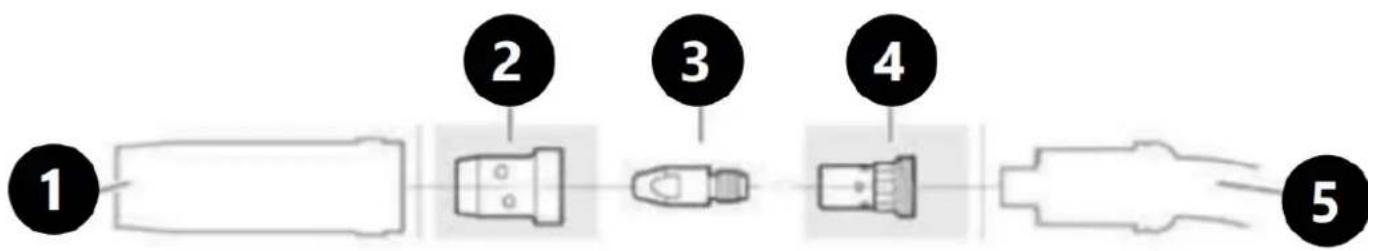

MIG/MAG-brenner

1 - gassdyse
2 - gassdistributør
3 - Kontakttips
4 - spissadapter
5 - fakkelhals

OBS!!! Når du kobler kablene til enheten, må strømforsyningen være frakoblet og enheten slått av.

Kontrollere at gasstilkoblingene er tette

Før første gangs bruk og deretter med jevne mellomrom anbefales det å sjekke om det er gasslekkasjer. Prosedyren skal utføres som følger:

1) Koble til regulatoren og gassledningen, og stram til alle tilkoblinger og klemmer.
2) Åpne sylinderventilen langsomt.
3) Still inn strømningshastigheten på regulatoren til ca. 8-10 l/min.
4) Lukk flaskeventilen og følg med på manometernålen på regulatoren. Hvis nålen synker mot null, betyr det at det er en gasslekkasje. Av og til kan gasslekkasjen være langsom. For å identifisere det, la gasstrykket stå i regulatoren og ledningen i lang tid (ca. 15 minutter).
5) Hvis det oppstår en gasslekkasje, må du kontrollere alle tilkoblinger og terminaler for lekkasjer. Børsting eller sprøyting med såpevann vil føre til at det oppstår bobler på lekkasjestedet.
6) Stram til klemmene eller koblingene for å unngå gasslekkasje.

VIKTIG - Det anbefales å kontrollere om det er gasslekkasje før maskinen startes. Det anbefales å stenge flaskeventilen når maskinen ikke er i bruk.

TIG-sveisemodus

1) Koble jordkabelen til tilkoblingen merket med "+" og vri kabelpluggen for å sikre tilkoblingen.
2) Koble sveisekabelen til tilkoblingen merket med "-" og vri kabelpluggen for å sikre tilkoblingen.
3) Koble gassledningen fra flasken til TIG-brenneren (flasken bør være utstyrt med en egnet trykkregulator).
4) Koble TIG-brennerens kontrollkabel til kontakten på maskinens frontpanel.
5) Koble strømledningen til en stikkontakt og start maskinen.
6) Koble jordledningen til arbeidsstykket. Når disse trinnene er fullført, kan sveisingen begynne.

Sveising med MIG/MAG-metoden

1) Sett sveisepistolens kabelplugg inn i Euro MIG/MAG-utgangen på frontpanelet på apparatet, og trekk den til.

2) Sett jordledningspluggen inn i klemmen merket "-" på sveiseapparatets frontpanel og trekk den til med klokken.
3) Sett støpselet for polaritetsendring inn i terminalen merket "+" på sveiseapparatets frontpanel og trekk det til med klokken.
4) Kontroller at riktig sveisetråd er installert i maskinen.
5) Koble beskyttelsesgassflasken med trykkreduksjon til gassinntaket på baksiden av maskinen ved hjelp av en gasslange.
6) Koble strømledningen til en stikkontakt og start maskinen.
7) Koble jordledningen til arbeidsstykket. Når disse trinnene er fullført, kan sveisingen begynne.

Sveising med FCAW-metoden (uten gass)

1) Sett sveisepistolens kabelplugg inn i Euro MIG/MAG-utgangen på frontpanelet på apparatet, og trekk den til.
2) Sett jordledningspluggen inn i klemmen merket "+" på sveiseapparatets frontpanel og trekk den til med klokken.
3) Sett pluggen for polaritetsbytte inn i klemmen merket "-" på sveiseapparatets frontpanel og trekk den til med klokken.
4) Sørg for at riktig selvbeskyttende sveisetråd er installert i maskinen.
5) Koble strømledningen til en stikkontakt og start maskinen.
6) Koble jordledningen til arbeidsstykket. Når disse trinnene er fullført, kan sveisingen begynne.

MMA-sveisemodus:

1) Koble sveisekabelen til tilkoblingen merket med "+" og vri kabelpluggen for å sikre tilkoblingen.
2) Koble jordledningen til tilkoblingen merket med "-" og vri på ledningskontakten for å sikre tilkoblingen.
3) Koble til strømledningen og slå på strømmen.
4) Koble jordledningen til arbeidsstykket. Når disse trinnene er fullført, kan sveisingen begynne.

OBS!!! Ledningspolariteten kan variere! All informasjon vedrørende polarisasjon skal krives på emballasjen levert av elektrodeprodusenten!!

8. Bytte ut drivrullen

OBS!!! Alt vedlikehold, utskifting av deler, reparasjoner eller justeringer skal utføres med strømforsyningen koblet fra enheten.

Hvis du må endre tråddiameteren, må du også bytte ut drivrullen eller justere posisjonen til drivrullen.

1) Vipp trykkjusteringsspaken for å åpne trykkrullen.
2) Skru ut festeknotten for drivrullen og kontroller at størrelsen på drivrullen passer til ledningen som skal installeres.
3) Trekk om nødvendig drivrullen fra akselen og vri den for å endre sporet som sveisetråden beveger seg gjennom.
4) Sett på plass drivrullen igjen.
5) Stram til festeknotten for drivrullen.
6) Lukk trykkrullen og sett trykkjusteringsspaken i vertikal posisjon.

7) Juster trykket med spaken.

9. Bytte ut sveisetråden

OBS: Alt vedlikehold, utskifting av deler, reparasjoner eller justeringer skal utføres med strømforsyningen koblet fra enheten.

1) Åpne apparathuset og fest sveisetrådspolen til holderen slik at den roterer mot urviseren.
2) Løsne enden av tråden fra spolen og hold den i hånden hele tiden for å hindre at spolen rulles ut.
3) Rett ut enden av tråden i ca. 20 cm og klipp av den bøyde delen.
4) Åpne trykkjusteringsspaken som åpner matemekanismen.
5) Før tråden gjennom den bakre trådføreren til sveisepistolens trådfører.
6) Lukk matemekanismen og fest den med trykkjusteringsspaken. Sørg for at ledningen går i sporet på drivrullen.
7) Juster trykket på spaken, men ikke overskrid halvparten. For høyt trykk kan skade ledningen. Hvis trykket derimot er for svakt, vil tråden gli i matemekanismen, og tråden vil ikke bevege seg jevnt.
8) Sørg for at kontaktrøret som passer til den installerte sveisetråden, er satt inn i sveisepistolen. Skift ut kontaktspissen om nødvendig.
9) Trykk på avtrekkeren på sveisepistolen og vent til träden kommer ut. FORSIKTIG ! For å få ledningen ut av brenneren må enheten tilføres strøm.
10) Lukk dekselet til spolehuset.

FORSIKTIG ! Når du setter ledningen inn i pistolen, må du ikke rette pistolen mot deg selv eller andre personer. Ikke plasser hånden f.eks. foran spissen, da den avkuttede enden av träden er svært skarp. Hold også fingrene unna matevalsen, da dette kan føre til at fingrene kommer i klem mellom valsene.

Polaritet på TIG-sveisekabler

Negativ polaritet brukes i de fleste TIG-sveiseoperasjoner. Sveisepistolen kobles til minuspolen og jordingsklemmen til plusspolen. Dermed reduseres slitasjen på elektroden, og varmemengden som lagres i det sveisede materialet øker.

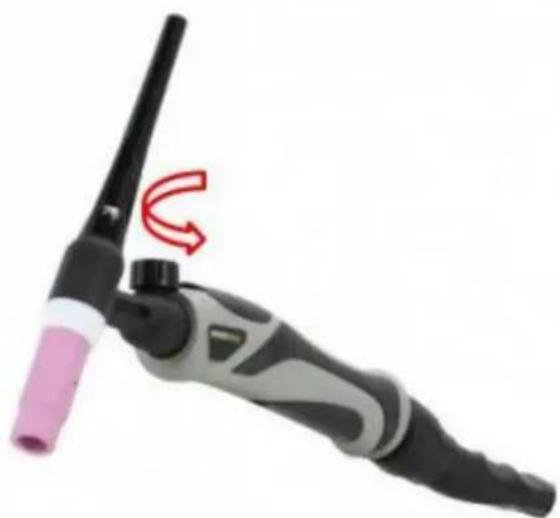

Lysbuetennelse i TIG LIFT-metoden

For å tenne lysbuen ved TIG LIFT-metoden, skru av ventilen på håndtaket, trykk på knappen, gni deretter wolframelektroden forsiktig mot arbeidsstykket og løft brenneren litt slik at lysbuen tennes. Når du slipper knappen, avsluttes sveiseprosessen (i 2T-modus).

OBS!!! TIG-brenner er ikke standard tilbehør til settet.

10. Avhending av emballasjen

Vennligst oppbevar emballasjens elementer (papp, plastbånd og isopor), slik at du kan beskytte utstyret så mye som mulig under forsendelsen, hvis det skal returneres til service!

11. Transport og lagring

Under transport skal utstyret sikres mot støt og velting, og ikke plasseres "opp ned". Utstyret skal oppbevares i et godt ventilert rom med tørr luft og ingen gasser som forårsaker korrosjon.

12. Rengjøring og vedlikehold

a) • Før hver rengjøring, og også når utstyret ikke er i bruk, trekk ut støpselet og la utstyret kjøle seg ned.
b) • Rengiør overflatene bare med midler som ikke inneholder etsende stoffer.
c) Det er forbudt å sprøyte utstyret med en vannstråle eller dyppe utstyret i vann.
d) Pass på at det ikke kommer vann inn i ventilasjonsspaltene i huset.
e) Ventilasjonsspaltene skal rengjøres med en børste og trykkluft.
f) • Etter rengjøring må alle delene tørkes grundig før du bruker utstvret igien.
g) • Oppbevar utstyret på et kjølig og tørt sted, beskyttet mot fuktighet og direkte sollys.
h) Fiern støv regelmessig med tørr og ren trykkluft.
i) Maskinen må beskyttes mot vann og fuktighet.
i) Maskinen må ikke plasseres på en oppvarmet overflate.
k) Oppbevar maskinen i et tørt og rent rom.

13. Regelmessig inspeksjon av enheten

Periodisk vedlikehold er nødvendig for at enheten skal fungere som den skal.

FORSIKTIG: Slå av enheten og koble den fra strømforsyningen før du utfører vedlikehold.

Regelmessige inspeksjoner

6 måneders rutinemessig vedlikehold

- Bytt ut uleselige etiketter- Kontroller at alle brytere fungerer som de skal.- Sjekk at viften fungerer som den skal, og at det kommer luft ut fra baksiden av maskinen- Se opp for overdreven vibrasjon, støy, lukt og gasslekkasje under drift- Kontroller at brenner- eller jordledningene ikke er gjennombrent.- Kontroller at de elektriske tilkoblingene ikke er gjennombrent.- Kontroller at tilførselskabelen ikke er skadet.

- Blås ut enheten med tørr, ren luft under trykk.- Kontroller de elektriske tilkoblingene på inngangs-/utgangslisten for å stramme løse skruer eller skifte ut rustne skruer.
