S-MMA 120H - Hegesztőgép Stamos - Ingyenes használati útmutató

Termék típusa	MMA hegesztőgép (bevont elektróda)
Márka	Stamos
Modell	S-MMA 120H
Bemeneti feszültség	230 V ~ 50 Hz
Hegesztési módszer	MMA (bevont elektródás hegesztés)
Hegesztőáram tartomány	20 - 120 A
Üresjárati feszültség	65 V
100%-os üzemi tényező	66 A
60%-os üzemi tényező	85 A
30%-os üzemi tényező	120 A
Beépített funkciók	Arc Force, Anti-Stick, Hot Start
Hűtés	Ventilátor
Szigetelési osztály	H
Védettségi fokozat	IP21S
Üzemi hőmérséklet	-10 °C és 40 °C között
Méretek (H x Sz x M)	330 x 130 x 220 mm
Súly	4 kg
Kijelző	Hegesztőáram digitális kijelzője
Fényjelzők	Tápellátás jelző, túlmelegedés jelző
Kábelcsatlakozók	Pozitív (+) és negatív (-) csatlakozó
Kapcsoló	Be/Ki (I/O)
Tisztítás és karbantartás	Rendszeres pormentesítés száraz sűrített levegővel; tisztítás nem dörzsölő ruhával
Tárolás	Száraz, hűvös, jól szellőző helyen, nedvességtől és naptól védve
Biztonság	Védőfelszerelések (maszk, kesztyű, tűzálló ruházat) kötelező viselése

Gyakran ismételt kérdések - S-MMA 120H Stamos

Hogyan csatlakoztassam a hegesztőkábeleket?

Csatlakoztassa a testkábelt a + jelű (pozitív pólus) aljzathoz, a pisztoly kábelét pedig a - jelű (negatív pólus) aljzathoz. A csatlakozók biztonságos rögzítéséhez fordítsa el azokat. Kövesse az elektródák csomagolásán feltüntetett polaritást.

Hogyan állítsam be a hegesztőáramot?

Használja az előlapon található állító gombot. Az érték a digitális kijelzőn jelenik meg. Állítsa az áramot az elektróda átmérőjének és a munkadarab vastagságának megfelelően.

Mit jelent a túlmelegedés jelző?

A piros jelző túlterhelést jelez. A gép automatikusan leáll, hogy megvédje magát. Hagyja lehűlni, amíg a jelző kialszik, mielőtt folytatja a hegesztést.

Milyen típusú elektródákat használhatok?

Ez a készülék MMA hegesztéshez való bevont elektródákat (rutilos, bázikus stb.) fogad el, amelyek acélhoz alkalmasak. Válassza ki az átmérőt a beállított áram függvényében (általában 1,6 és 3,2 mm között).

Hogyan karbantartsam a készüléket?

Húzza ki a készüléket, és hagyja lehűlni. A szellőzőnyílásokat puha kefével vagy száraz sűrített levegővel tisztítsa. Ne használjon vizet vagy maró hatású anyagokat.

Melyek az alapvető biztonsági óvintézkedések?

Mindig viseljen megfelelő szűrővel ellátott hegesztőmaszkot, szigetelő kesztyűt, tűzálló ruházatot és biztonsági cipőt. Dolgozzon jól szellőző helyen, gyúlékony anyagoktól távol.

Mi az Arc Force funkció?

Az Arc Force automatikusan szabályozza az áramot az ív stabilizálásához, amikor az elektróda túl közel van a munkadarabhoz, ezzel megakadályozva az elektróda leragadását.

Mit jelent az üzemi tényező (duty cycle)?

Az üzemi tényező azt jelzi, hogy a gép mennyi ideig képes folyamatosan hegeszteni túlmelegedés nélkül. Például 85 A-nál 60%-os üzemi tényező esetén 10 perces időszak alatt 6 percig hegeszthet.

Hegeszthetek alumíniumot ezzel a készülékkel?

Ez a készülék MMA (bevont elektródás) hegesztésre készült, főleg acélhoz. Az alumínium hegesztéséhez MIG vagy TIG eljárás szükséges. Nem ajánlott.

Hogyan tároljam a készüléket használaton kívül?

Tárolja száraz, hűvös, jól szellőző helyen, nedvességtől és közvetlen napfénytől védve. Kerülje a poros vagy korrozív környezetet.

HASZNÁLATI ÚTMUTATÓ S-MMA 120H Stamos

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

1. Szimbólumok

	Kérjük, olvassa el a használati útasítást.
	Újrahasznosítható termék.
	A termék teljesíti a vonatkozó biztonsági szabványok követelményeit.
	Az egész testet óvó védőruházatot használjon.
	Vigyázat! Használjon védőkesztyűt.
	Használjon védőszemüveget
	Viseljen munkavédelmi cipőt.
	Vigyázat! A forró felület égési sérülést okozhat!
	Vigyázat! Tűz vagy robbanás veszélye.
	Vigyázat! Káros füstgázok és mérgezés veszélye. A felszabaduló gázok és füstök veszélyesek lehetnek az egészségre. A hegesztési folyamat során gázok és füstök szabadulnak fel. Ezen anyagok belégzése káros lehet az egészségre.
	Megfelelő fényszűrővel ellátott hegesztőmaszkot kell használni.
	VIGYÁZAT! A hegesztőív káros sugárzása
	Ne érintse meg a feszültség alatt álló részeket

VIGYÁZAT! A jelen használati utasításban szereplő ábrák csak tájékoztató jellegűek, és egyes részleteikben eltérhetnek a tényleges terméktől.

2. Műszaki adatok

Precíziós mérleg	MMA hegesztőgép
Modell	S-MMA 120H	S-MMA 160H
Névleges bemeneti feszültség [V] / Frekvencia [Hz]	230~/50
Hegesztés típusa	MMA
Hegesztőáram-tartomány [A]	20-120	20-160
Üresjárati feszültség [V]	65	65
Hegesztőáram 100%-os munkacikluson [A]	66	88
Hegesztőáram 60%-os munkacikluson [A]	85	114
Hegesztőáram 30%-os munkacikluson [A]	120	160
Arc Force	IGEN	IGEN
Anti-stick	IGEN	IGEN
Hot Start	IGEN	IGEN
Hűtés	Ventillátor	Ventillátor
Insulation class	H	H
A ház védelmi foka	IP21S	IP21S
Környezeti hőmérséklet működés közben [°C]	-10 ~ 40	-10 ~ 40
Dimensions [mm]	330x130x220	330x120x220
Súly [kg]	4 4,6

3. Általános leírás

Ez a kézikönyv a biztonságos és megbízható használathoz kíván segítséget nyújtani. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével a készülék úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

4. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet, súlyos sérülést vagy halálos balesetet okozhat.

A "készülék" vagy "termék" kifejezés a figyelmeztetésekben és a használati útmutató leírásában a következőre vonatkozik:

MMA hegesztőgép

4.1. Általános megjegyzések

• Ügyeljen saját és harmadik személyek biztonságára, olvassa el és kövesse a készülék kezelési utasításában található útmutatásokat..
• A készülék üzembe helyezését, használatát, üzemeltetését és javítását csak szakemberek végezhetik.
• A készüléket tilos nem a rendeltetésének megfelelően használni.

4.2. Útmutató tűzveszélyes munka biztonságos végzéséhez

Az épület és a helyiségek előkészítése a tűzveszélyes munkák elvégzéséhez:

• a munkavégzés helyéről és helységéből az éghető anyagokat és szennyeződéseket el kell távolítani;
• távolítson el biztonságos távolságra minden gyúlékony és gyúlékony csomagolásban lévő nem gyúlékony tárgyat;
• az el nem távolítható anyagokat és tárgyakat óvjuk hegesztési fröccsenések ellen, pl. fémlemezekkel, gipszkartonokkal stb.;
• ellenőrizze, hogy a szomszédos helyiségekben lévő gyúlékony anyagok vagy tárgyak nem igényelnek-e helyi óvintézkedéseket;
• tömítse el gyúlhatatlan anyagokkal az összes szerelő- és szellőzőnyílást.;
• minden olyan elektromos-, gáz- és installációs vezetéket és kábelt biztosítson be hegesztési fröccsenés ellen, melyeknek éghető burkolata van és a tűzveszélyes munkák hatósugarán bévül találhatók;
• ellenőrizze, hogy a tervezett munkák helyén nem végeztek-e festést vagy más gyúlékony anyagokkal kapcsolatos munkát az adott napon.

A szikrák tüzet okozhatnak

A hegesztés közben keletkező szikrák tüzet, robbanást és a csupasz börön égési sérülést okozhatnak. Hegesztés közben viseljen hegesztőkesztyűt és védőruházatot. Távolítson el vagy biztosítsa minden gyúlékony anyag biztonságos tárolását a munkavégzés helyén. Ne hegesszen gyúlékony folyadékot tartalmazó zárt edényeket vagy tartályokat. Az ilyen edényeket vagy tartályokat hegesztés előtt ki kell öblíteni a gyúlékony folyadékok eltávolítása érdekében. Ne hegesszen gyúlékony gázok, gózök vagy folyadékok közelében. A tűzoltó felszerelést (tűzoltó pokrócot, por- vagy haboltó készülék) a munkahely közelében, jól láthatóan és könnyen hozzáférhető helyen kell elhelyezni.

A hegesztett anyagok égési sérülést okozhatnak

Soha ne érjen a hegesztett alkatrészekhez fedetlen testrészekkel. A munkadarab érintésekor és mozgatásakor mindig hansználjon hegesztőkesztyűt és fogót.

4.3. A munkahely előkészítése a hegesztéshez

Vigyázat! A hegesztés tüzet vagy robbanást okozhat.

• Tartsa be a hegesztésre vonatkozó munkavédelmi és egészségügyi előírásokat, és szerelje fel a munkaterületet megfelelő tűzoltó készülékkel.
• Tilos olyan helyen hegeszteni, ahol gyúlékony anyagok meggyulladhatnak.
• Tilos olyan légkörben hegeszteni, amely éghető gázok, gözők, ködök vagy porok levegővel alkotott robbanásveszélyes keverékét tartalmazza.
• Távolítson el minden gyúlékony anyagot a hegesztés helyétől 12 m-es körzetben, és ha ez nem lehetséges, fedje le a gyúlékony anyagokat nem gyúlékony burkolattal.
• Tegyen óvintézkedéseket a szikrák és az izzó fémrészecskék ellen.
• Vegye figyelembe, hogy a szikrák vagy forró fémszilánkok áthatolhatnak a védősapkákon, fedeleken vagy árnyékolókon lévő réseken vagy nyílásokon.
• Ne hegeszteni olyan tartályokat vagy hordókat, amelyek gyúlékony anyagokat tartalmaznak vagy tartalmaztak. A közelükben is tilos a hegesztés.
• Ne hegeszteni nyomás alatt álló tartályokat, nyomóvezetékeket vagy nyomástartályokat.
• Mindig gondoskodjon megfelelő szellőzésről.
• A hegesztés megkezdése előtt győződjön meg arról, hogy stabil helyzetben van.

4.4. Személyes védelmi eszközök

Vigyázat! Az elektromos hegesztőív sugárzása károsíthatja a szemet vagy a bőrt.

• Hegesztéskor viseljen tiszta, olajmentes, nem gyúlékony és nem vezető anyagból (bőr, vastag pamut) készült védőruházatot, bőrkesztyűt, magas csizmát és védőcsuklyát.
• Hegesztés előtt szabaduljon meg minden gyúlékony vagy robbanásveszélyes tárgytól, például propán-bután öngyújtótól és gyufától.
• Használjon arcvédőt (sisakot vagy védőpajzsot), és a hegesztő látási viszonyainak és a hegesztési áramnak megfelelő árnyékolóval fedje le a szemét. A biztonsági szabványok a 300 amper alatti áramerősségnél 9-es (minimum 8-as) árnyalatot javasolnak. Alacsonyabb árnyékoló árnyalatokat lehet használni, ha az ív befedi a munkadarabot.
• A sisak vagy más védőpajzs alatt mindig használjon jóváhagyott védőszemüveget oldalsó védőpajzzsal.
• Használjon munkahelyi védőpajzsokat, hogy megvédjen másokat a vakító fénytől vagy a fröccsenő fénytől.
• Mindig viseljen füldugót vagy más hallásvédőt a túlzott zaj ellen és annak megakadályozására, hogy a fröccsenő víz a fülébe jusson.
• A bámészkodókat figyelmeztetni kell, hogy ne nézzenek elektromos ívre.

4.5. Áramütés elleni védelem

Vigyázat! Az áramutés halálos lehet!

• Csatlakoztassa a tápkábelt a legközelebbi konnektorba, és vezesse azt praktikus és biztonságos módon. Kerülje a kábel gondatlan szétterítését a helyiségben, ismeretlen padlózaton, ami áramütéshez vagy tűzhöz vezethet.
• Az elektromosan töltött részekkel való érintkezés áramütést vagy súlyos égési sérüléseket okozhat.
• Az elektromos ív és a munkaterület elektromosan feltöltődik, amikor áram folyik.
• A bemeneti áramkör és a készülék belső áramköre is feszültség alatt áll, ha a készülék be van kapcsolva.
• Ne érintse meg a feszültség alatt álló alkatrészeket.
• Viseljen száraz, szöszmentes, szigetelt kesztyűt és védőruházatot.

• Használjon szigetelőszőnyeget vagy más szigetelő bevonatot a padlón, amely elég nagy ahhoz, hogy megakadályozza a test és a tárgy vagy a padló közötti érintkezést.

• Ne érintse meg az elektromos íveket.

• Az elektróda kezelése, tisztítása vagy cseréje előtt kapcsolja ki a tápellátást.
• Győződjön meg róla, hogy a földelő kábel megfelelően csatlakoztatva van, és hogy a dugó megfelelően be van dugva a földelt konnektorba. A készülék földelésének helytelen csatlakoztatása életveszélyes lehet.
• Rendszeresen ellenőrizze a tápkábeleket sérülések vagy szigeteléshiány szempontjából. A sérült kábelt ki kell cserélni. A szigetelés gondatlan javítása halálhoz vagy egészségkárosodáshoz vezethet.
• Kapcsolja ki a készüléket, ha nem használja.
• A kábelt nem szabad a test köré tekerni.
• A munkadarabot megfelelően földelni kell.
• Csak jó állapotban lévő tartozékok használhatók.
• A készülék sérült részeit meg kell javítani vagy ki kell cserélni. A magasban történő munkavégzésnél biztonsági övet kell használni.
• Minden felszerelést és biztonsági elemet egy helyen kell tárolni.
• Tartsa a markolat hegyét távol a testtól, amikor a ravaszt aktiválja.
• Csatlakoztassa a földkábelt a munkadarabhoz vagy a lehető legközelebb ahhoz (pl. a munkapadhoz).

Vigyázat! A tápkábel leválasztása után a készülék még mindig feszültség alatt lehet.

- A készülék kikapcsolása és a feszültségkábel leválasztása után ellenőrizze a feszültséget a bemeneti kondenzátoron, és győződjön meg arról, hogy a feszültség értéke nulla, ellenkező esetben ne nyúljon a készülék alkatrészeinek érintéséhez.

4.6. Gázok és füstök

Vigyázat! A gáz káros lehet az egészségre, vagy halált is okozhat!

• Hegesztés közben ügyeljen a levegőcserére, kerülje a gözök belélegzését.
• Vegyi anyagok (zsírok, oldószerek) eltávolítása a munkadarabok felületéről, mivel azok magas hőmérsékleten égnek, és mérgező füstöt bocsátanak ki.
• A horganyzott alkatrészek hegesztése csak hatékony elszívással, szűréssel és tiszta levegővel megengedett. A cinkgőzök nagyon mérgezőek, és a mérgezés tünete az úgynevezett cinkláz.

5. Használati utasítás

5.1. Általános megjegyzések

• A készüléket rendeltetésének megfelelően, az egészségügyi és biztonsági előírásoknak és a címtáblán szereplő adatokból (IP-szint, üzemi ciklus, tápfeszültség stb.) eredő korlátozásoknak megfelelően kell használni.
• Ne nyissa ki a készüléket, mivel ez a garancia érvényét veszti; továbbá a szabadon lévő alkatrészek felrobbanása sérülést okozhat.
• A gyártó nem vállal felelősséget a készülék műszaki változtatásaiért vagy az ezekből adódó anyagi károkért.
• A készülék meghibásodása esetén forduljon a szervizközponthoz.
• Ne takarja el a készülék szellőzőnyílásait - helyezze a hegesztőgépet 30 cm távolságra a környező tárgyaktól.
• A hegesztő készüléket nem szabad a kar alatt vagy a test közelében tartani.
• Tilos a berendezést poros, agresszív közeget tartalmazó helyiségben vagy olyan berendezések közelében elhelyezni, amelyek erős elektromágneses teret gerjesztenek.

5.2. A készülék tárolása

A készüléket védeni kell víztől és nedvességtől.

- A hegesztőgépet nem szabad felhevült felületre helyezni.

Tárolja a gépet száraz és tiszta helyiségben.

5.3. A készülék csatlakoztatása

5.3.1. Áramra csatlakoztatás

- A készülék csatlakoztatását szakképzett személynek kell végeznie. Ezenkívül a szükséges képesítéssel rendelkező személynek ellenőriznie kell, hogy a földelés és az elektromos berendezések, beleértve a védelmi rendszert is, megfelelnek-e a biztonsági előírásoknak és megfelelően működneke.

• A készüléket a munkaterület közelében kell elhelyezni.
• A készülék csatlakoztatásához kerülje a túl hosszú kábeleket.
• Az egyfázisú hegesztőgépeket földelőcsappal ellátott aljzathoz kell csatlakoztatni.
• A 3 fázisú hálózatról táplált hegesztőgépeket dugó nélkül szállítják, ilyen dugót önnek kell beszereznie, és a beszerelést szakképzett személynek kell elvégeznie.

VIGYÁZAT! A készüléket csak akkor szabad működtetni, ha működőképes biztosítékkal ellátott berendezéshez van csatlakoztatva.

6. Termék áttekintés

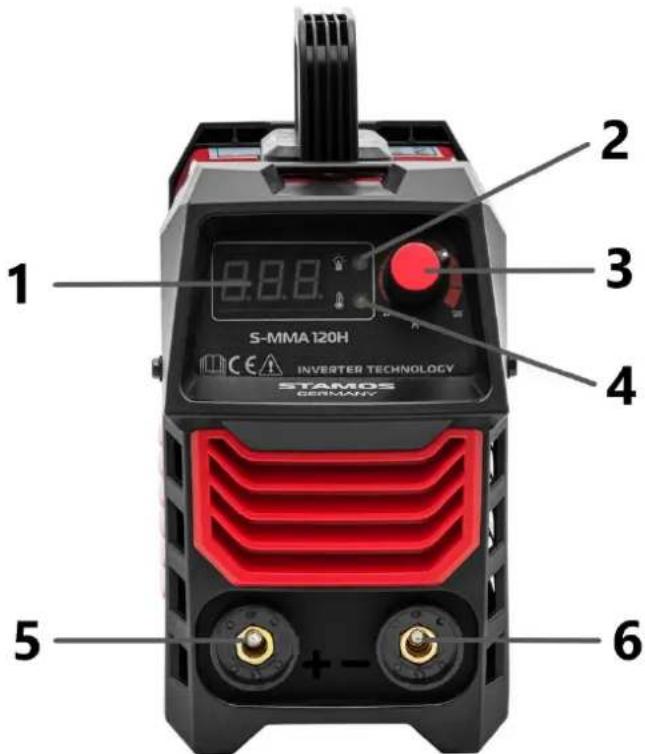

Elölnézet

Hátsó nézet

1 - Hegesztési áram kijelző
2 - Tápfény
3 - Hegesztési áram szabályozó gomb
4 - Túlmelegedésjelző
5 - Kábelcsatlakozó (pozitív pólusú)
6 - Kábelcsatlakozó (negatív pólus)
7 - Tápkábel
8 - ON/OFF kapcsoló

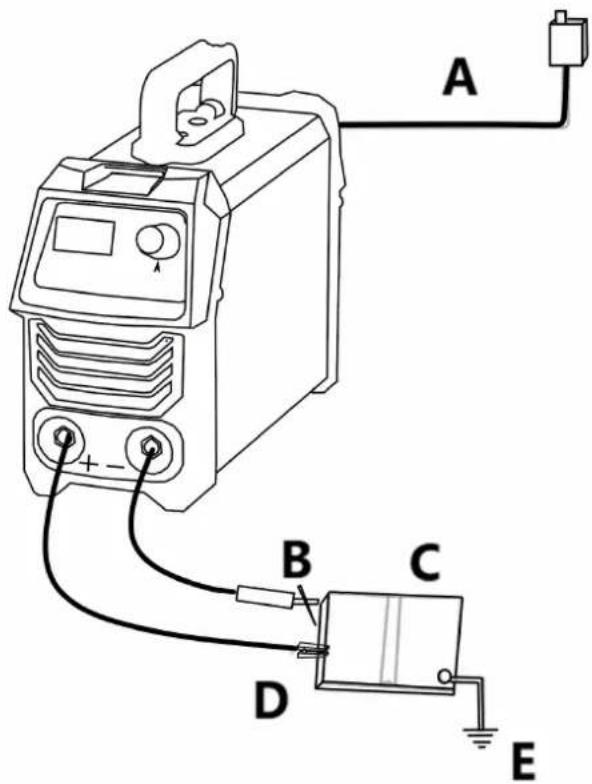

7. A vezetékek csatlakoztatása

1. Csatlakoztassa a földkábelt a "+" jellel jelölt csatlakozóhoz, és csavarja el a kábeldugót a csatlakozás rögzítéséhez.
2. Csatlakoztassa a hegesztőpisztoly kábelét a "-" jellel jelölt csatlakozóhoz, és csavarja el a kábel dugóját a csatlakozás rögzítéséhez.

Vigyázat! A kábelek polaritása különböző lehet! Minden polaritási információt az elektróda gyártója által biztosított csomagoláson kell feltüntetni!

1. Csatlakoztassa a tápkábelt, és kapcsolja be a készüléket. Miután a tömegkábelt a munkadarabhoz csatlakoztatta, kezdődhet a munka.

A - tápkábel
B - hegesztópisztoly
C - Hegesztett munkadarab
D - Földelés
E - A munkaállomás kiegészítő földelése

8. A készülék működése

Megjegyzés: Ha elektromos generátort használ, a generátor indításakor feltétlenül válassza le a készüléket az áramforrásról.

Berendezés beindítása:

1) Csatlakoztassa a vezetékeket a "7. A vezetékek csatlakoztatása."
2) Csatlakoztassa a készüléket hálózati aljzathoz.
3) Kapcsolja be a készüléket az ON/OFF gombbal (a készülék hátoldalán). A kijelzőn megjelenik a beállított hegesztési áram értéke, és a ventilátor elindul.
4) Állítsa be a kívánt hegesztési áramot a gomb segítségével.
5) Kezdje el a hegesztést.

A készülék kikapcsolása:

1) Kapcsolja ki a készüléket az ON/OFF gombbal.
2) Húzza ki a készüléket az áramforrásból.

Vigyázat! A gép túlterhelése aktiválja a túlmelegedésjelzőt és automatikusan leállítja a működést.

Ebben az esetben várjon, amíg a gép lehül és a riasztásjelző lámpa kialszik. Ha a gép újra normális állapotba került, folytathatja a működést.

9. A csomagolás ártalmatlanítása

Kérjük, hogy a csomagolóelemeket (karton, műanyag szalagok és polisztírol) őrizze meg, hogy amennyiben a készüléket szervizelésre vissza kell vinni, az a lehető legjobban védve legyen a szállítás során!

10. Szállítás és tárolás

Szállítás közben a készüléket rögzíteni kell ütések és felborulás ellen, és nem szabad fejjel lefelé helyezni. A készüléket jól szellőző helyiségben kell tárolni, ahol száraz a levegő és nincsenek korrozív gázok.

11. Tisztítás és karbantartás

- Minden tisztítás előtt, és akkor is, ha a készülék nincs használatban húzza ki a hálózati csatlakozót, és hagyja, hogy a készülék teljesen lehülhessen.

A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.

Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.

Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.

A szellőzőnyílásokat kefével és sürített levegővel kell tisztítani.

Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.

A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.

- A port rendszeresen el kell távolítani száraz és tiszta sűrített levegővel.

12. A készülék rendszeres ellenőrzése

Rendszeresen ellenőrizze a készülék alkatrészeit, hogy nem sérültek-e. Ha igen, hagyja abba a készülék használatát. Kérjük, azonnal forduljon az eladóhoz a javítás érdekében.

Mit tegyen probléma esetén?

Kérjük, lépjen kapcsolatba az eladóval, és készítse elő a következő információkat:

- Számlaszám és sorozatszám (a sorozatszám az adattáblán található).

- Esetleg fénykép a hibás alkatrészről.

A szervizképviselő jobban meg tudja ítélni, mi a probléma, ha a lehető legpontosabban leírja a hibát. Minél részletesebb leírást ad, annál gyorsabban fognak tudni segíteni!

MEGJEGYZÉS: Soha ne nyissa ki a készüléket az ügyfélszolgálattal való konzultáció nélkül. Ez a garancia elvesztéséhez vezethet.
