BEDIENUNGSANLEITUNG S-MMA 120H Stamos

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

1. Symbole

	Bitte machen Sie sich mit der Bedienungsanleitung vertraut.
	Recycelbares Produkt.
	Erfüllt die Anforderungen der einschlägigen Sicherheitsnormen.
	Es muss Schutzkleidung verwendet werden, die den gesamten Körper schützt.
	Achtung! Es sind Schutzhandschuhe zu tragen.
	Es muss eine Schutzbrille verwendet werden.
	Fußschutz verwenden.
	Achtung! Heiße Oberfläche kann Verbrennungen verursachen!
	Achtung! Brand- oder Explosionsgefahr.
	Achtung! Giftige Dämpfe, Vergiftungsgefahr. Gase und Dämpfe können gesundheitsschädlich sein. Beim Schweißen werden Schweißgase und -dämpfe freigesetzt. Das Einatmen dieser Substanzen kann gesundheitsschädlich sein.
	Eine Schweißmaske mit entsprechender Filterschattierung muss verwendet werden.
	ACHTUNG! Schädliche Strahlung des Schweißlichtbogens.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

1. Technische Daten

Produktname	Elektroden Schweißgerät
Modell	S-MMA 120H	S-MMA 160H
Nenneingangsspannung [V] / Frequenz [Hz]	230~/50
Schweißverfahren	MMA
Schweißstrombereich [A]	20-120	20-160
Leerlaufspannung [V]	65	65
Schweißstrom im Arbeitszyklus 100% [A]	66	88
Schweißstrom im Arbeitszyklus 60% [A]	85	114
Schweißstrom im Arbeitszyklus 30% [A]	120	160
Arc Force	JA	JA
Anti Stick	JA	JA
Hot Start	JA	JA
Kühlung	Lüfter	Lüfter
Insulation class	H	H
Schutzart des Gehäuses	IP21S	IP21S
Umgebungstemperatur im Betrieb [°C]	-10 ~ 40	-10 ~ 40
Dimensions [mm]	330x130x220	330x120x220
Gewicht [kg]	4 4,6

3. Allgemeine Beschreibung

Dieses Handbuch soll Sie bei der sicheren und zuverlässigen Verwendung unterstützen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum reduziert wird.

4. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung des Handbuchs bezieht sich auf:

Elektroden Schweißgerät

4.1. Allgemeine Hinweise

• Es muss auf die eigene Sicherheit sowie die Sicherheit Dritter geachtet werden, indem sich der Nutzer mit der Bedienungsanleitung des Geräts vertraut macht und die darin enthaltenen Richtlinien sorgfältig befolgen.
• Das Gerät darf nur von qualifiziertem Personen in Betrieb genommen, verwendet, bedient und repariert werden.
• Das Gerät darf nicht entgegen seiner bestimmungsgemäßen Verwendung verwendet werden.

4.2. Richtlinien für die Sicherung feuergefährlicher Arbeiten

Gebäude und Räumlichkeiten, in denen feuergefährliche Arbeiten ausgeführt werden sollen, werden durch folgende Schritten für diese Arbeiten vorbereitet:

• Reinigung der Räumlichkeiten oder Bereiche, in denen die Arbeiten durchgeführt werden sollen, von allen brennbaren Materialien und Schmutz;
• alle brennbaren und nicht brennbaren Gegenstände in brennbaren Verpackungen in einen sicheren Abstand bringen;
• Absicherung gegen z. B. Spritzer von den Schweißmaterialien, deren Beseitigung nicht möglich ist, beispielsweise durch Abdeckung mit z. B. Blechen, Gipskartonplatten usw.;
• Überprüfung, ob sich in den angrenzenden Räumen Materialien oder Gegenstände befinden, die entzündet werden können, und ob keine örtlichen Vorsichtsmaßnahmen erforderlich sind;
• Abdichtung aller Installations- und Belüftungöffnungen usw. in der Nähe des Arbeitsplatzes mit nicht brennbarem Material;
• Absicherung von elektrischen und gasführenden Leitungen und Kabeln mit brennbaren Isolierung vor Schweißspritzern oder mechanischer Beschädigung, falls sich diese im Gefahrenbereich von feuergefährlichen Arbeiten befinden;
• Überprüfung, ob im Bereich der geplanten Arbeiten an diesem Tag keine Malerarbeiten oder andere Arbeiten mit brennbaren Substanzen durchgeführt worden sind.

Funken können Brände verursachen.

Beim Schweißen entstehende Funken können Brände, Explosionen und Verbrennungen auf ungeschützter Haut verursachen. Während der Ausführung von Schweißarbeiten müssen Schweißerhandschuhe und Schutzkleidung getragen werden. Alle leicht brennbaren Materialien und Stoffe müssen aus dem Arbeitsbereich entfernt oder abgesichert werden. Es dürfen keine geschlossenen Behälter oder Tanks geschweißt werden, die leicht brennbare Flüssigkeiten enthalten haben. Solche Behälter oder Tanks müssen vor dem Schweißen ausgespült werden, um leicht brennbare Flüssigkeiten zu entfernen. Das Schweißen ist in der Nähe von leicht brennbaren Gasen,

Dämpfen oder Flüssigkeiten untersagt. Feuerlöschgeräte (Löschdecken und Pulver- oder Schneelöscher) sollten in der Nähe des Arbeitsplatzes an einem gut sichtbaren und leicht zugänglichen Ort angebracht werden.

Die geschweißten Werkstücke können Verbrennungen verursachen.

Geschweißte Werkstücke dürfen niemals mit ungeschützten Körperteilen berührt werden. Es müssen immer Schweißerhandschuhe und eine Zange verwendet werden, wenn geschweißte Werkstücke berührt oder bewegt werden sollen.

4.3. Vorbereitung des Arbeitsplatzes zum Schweißen

Achtung! Schweißen kann einen Brand oder eine Explosion verursachen.

• Arbeitsschutzvorschriften beim Schweißen beachten und Arbeitsplatz mit geeignetem Feuerlöscher ausstatten.
• Das Schweißen an Orten, an denen brennbare Materialien entzündet werden können, ist verboten.
• Das Schweißen in einer Atmosphäre, die ein explosionsfähiges Gemisch aus brennbaren Gasen, Dämpfen, Nebeln oder Stäuben mit Luft enthält, ist verboten.
• Entfernen Sie alle brennbaren Materialien in einem Umkreis von 12 m um die Schweißstelle und decken Sie, wenn dies nicht möglich ist, die brennbaren Materialien mit einer nicht brennbaren Abdeckung ab.
• Maßnahmen gegen Funkenflug und glühende Metallpartikel treffen.
• Beachten Sie, dass durch Schlitze oder Öffnungen in Schutzkappen, Abdeckungen oder Sieben Funken oder heiße Metallsplitter eindringen können.
• Schweißen Sie keine Tanks oder Fässer, die brennbare Stoffe enthalten oder enthalten haben. Es dürfen ebenfalls keine Schweißarbeiten in ihrer Nähe ausgeführt werden.
• Schweißen Sie keine Druckbehälter, Druckleitungen oder Druckbehälter.
• Sorgen Sie immer für ausreichende Belüftung.
• Stellen Sie sicher, dass Sie sich in einer stabilen Position befinden, bevor Sie mit dem Schweißen beginnen.

4.4. Persönliche Schutzausrüstung

Achtung! Lichtbogenstrahlung kann das Sehvermögen oder die Haut schädigen.

• Tragen Sie beim Schweißen saubere, ölfreie Schutzkleidung aus nicht brennbarem und nicht leitendem Material (Leder, dicke Baumwolle), Lederhandschuhe, hohe Stiefel und eine Schutzhaube.
• Entsorgen Sie vor dem Schweißen alle brennbaren oder explosiven Gegenstände wie Propan-Butan-Feuerzeuge und Streichhölzer.
• Verwenden Sie einen Gesichtsschutz (Helm oder Schild) und bedecken Sie die Augen mit einer Tönung, die dem Sehvermögen und dem Schweißstrom des Schweißers entspricht. Die Sicherheitsnormen schlagen eine Tönung von Nr. 9 (mindestens Nr. 8) für jede Stromstärke unter 300 Ampere vor. Niedrigere Abschirmfarben können verwendet werden, wenn der Lichtbogen das Werkstück bedeckt.
• Verwenden Sie immer eine zugelassene Schutzbrille mit einem Seitenschild unter dem Helm oder einem anderen Schild.
• Verwenden Sie Abschirmungen am Arbeitsplatz, um andere vor Blendung oder Spritzern zu schützen.
• Tragen Sie immer Ohrstöpsel oder anderen Gehörschutz gegen übermäßigen Lärm und um zu verhindern, dass Spritzer in Ihre Ohren gelangen.
• Umstehende sollten davor gewarnt werden, in einen Lichtbogen zu blicken.

4.5. Schutz vor elektrischem Schlag

Achtung! Ein Stromschlag kann tödlich sein.

• Stecken Sie das Netzkabel in die nächste Steckdose und verlegen Sie es auf praktische und sichere Weise. Es muss vermieden werden, dass das Kabel achtlos im Raum auf ungeprüften Boden verlegt wird, was zu einem Stromschlag oder Brand führen kann.
• Der Kontakt mit elektrisch geladenen Teilen kann einen Stromschlag oder schwere Verbrennungen verursachen.
• Der Lichtbogen und der Arbeitsbereich werden bei Stromfluss elektrisch aufgeladen.
• Die Eingangsschaltung und die internen Schaltkreise des Geräts stehen auch im eingeschalteten Zustand unter Spannung.
• Berühren Sie keine spannungsführenden Komponenten.
• Tragen Sie trockene, fusselfreie, isolierte Handschuhe und Schutzkleidung.
• Verwenden Sie Isoliermatten oder andere isolierende Beschichtungen auf dem Boden, die groß genug sind, um einen Kontakt zwischen dem Körper und dem Gegenstand oder dem Boden zu verhindern.
• Berühren Sie nicht den Lichtbogen.
• Schalten Sie die Stromversorgung aus, bevor Sie die Elektrode handhaben, reinigen oder austauschen.
• Stellen Sie sicher, dass das Erdungskabel richtig angeschlossen ist und dass der Stecker richtig in die geerdete Steckdose eingesteckt ist. Ein falscher Anschluss der Erdung des Geräts kann lebensgefährlich und gesundheitsgefährdend sein.
• Überprüfen Sie regelmäßig die Stromkabel auf Beschädigung oder fehlende Isolierung. Beschädigte Kabel müssen ausgewechselt werden. Unsachgemäße Reparaturen der Isolierung können zum Tod oder zu Gesundheitsschäden führen.
• Schalten Sie das Gerät aus, wenn Sie es nicht verwenden.
• Das Kabel darf nicht um den Körper gewickelt werden.
• Das Werkstück muss ordnungsgemäß geerdet sein.
• Es darf nur einwandfreies Zubehör verwendet werden.
• Beschädigte Geräteteile müssen repariert oder ausgetauscht werden. Bei Arbeiten in der Höhe müssen Sicherheitsgurte verwendet werden.
• Alle Ausrüstungs- und Sicherheitsgegenstände sollten an einem Ort aufbewahrt werden.
• Halten Sie die Griffspitze vom Körper fern, wenn der Abzug betätigt wird.
• Befestigen Sie das Massekabel am Werkstück oder möglichst nahe daran (z. B. an der Werkbank).

Achtung! Nach Abtrennung des Netzkabels kann das Gerät noch unter Spannung stehen.

- Prüfen Sie nach dem Ausschalten des Gerätes und Abziehen des Spannungskabels die Spannung am Eingangskondensator und vergewissern Sie sich, dass der Spannungswert Null ist, andernfalls berühren Sie nicht die Gerätekomponenten.

4.6. Gase und Dämpfe

Achtung! Das Gas kann gesundheitsgefährdend sein oder zum Tod führen!

• Beim Schweißen auf Luftaustausch achten, Einatmen der Dämpfe vermeiden.
• Chemische Substanzen (Fette, Lösungsmittel) von der Oberfläche der Werkstücke entfernen, da diese unter hoher Temperatur verbrennen und giftige Dämpfe abgeben.
• Das Schweißen von verzinkten Teilen ist nur bei wirksamer Absaugung mit Filterung und Zufuhr von sauberer Luft erlaubt. Zinkdämpfe sind sehr giftig und das Symptom einer Vergiftung ist das sogenannte Zinkfieber.

5. Gebrauchsanweisung

5.1. Allgemeine Hinweise

• Das Gerät ist bestimmungsgemäß, unter Beachtung der Arbeitsschutzvorschriften und der sich aus den Angaben auf dem Typenschild ergebenden Einschränkungen (IP-Schutzart, Einschaltdauer, Versorgungsspannung etc.) zu verwenden.
• Öffnen Sie das Gerät nicht, da dadurch die Garantie erlischt; außerdem können explodierende freiliegende Teile Verletzungen verursachen.
• Der Hersteller haftet nicht für technische Änderungen der Anlage oder Sachschäden, die sich aus diesen Änderungen ergeben.
• Bei Fehlfunktion des Gerätes den Service kontaktieren.
• Verdecken Sie nicht die Lüftungsschlitze des Gerätes – stellen Sie das Schweißgerät in einem Abstand von 30 cm zu umgebenden Gegenständen auf.
• Das Schweißgerät darf nicht unter dem Arm oder nah am Körper gehalten werden.
• Das Gerät darf nicht in Räumen mit aggressiver Umgebung, hoher Staubentwicklung sowie in der Nähe von Geräten mit hoher elektromagnetischer Feldemissionen montiert werden.

5.2. Lagerung des Geräts

• Das Gerät muss von Wasser und Feuchtigkeit geschützt werden.
- Das Schweißgerät darf nicht auf beheizte Flächen gestellt werden.
• Das Gerät muss in einem trockenen und sauberen Raum aufbewahrt werden

5.3. Anschließen des Geräts

5.3.1. Anschluss an die Stromversorgung

• Der Anschluss des Gerätes ist durch eine qualifizierte Person durchzuführen. Darüber hinaus sollte eine entsprechend qualifizierte Person prüfen, ob die Erdungs- und Elektroinstallation einschließlich des Schutzsystems den Sicherheitsvorschriften entsprechen und ordnungsgemäß funktionieren.
• Das Gerät sollte in der Nähe des Arbeitsplatzes aufgestellt werden.
• Vermeiden Sie beim Anschließen des Geräts zu lange Kabel.
  • Einphasen-Schweißgeräte sollten an eine Steckdose mit Erdungsstift angeschlossen werden.
• Schweißgeräte, die mit Drehstrom betrieben werden, werden ohne Stecker geliefert, Sie sollten sich selbst einen solchen Stecker besorgen und die Installation von einer qualifizierten Person durchführen lassen.

ACHTUNG! Das Gerät darf nur betrieben werden, wenn es an eine Installation mit funktionsfähiger Sicherung angeschlossen ist.

6. Produktübersicht

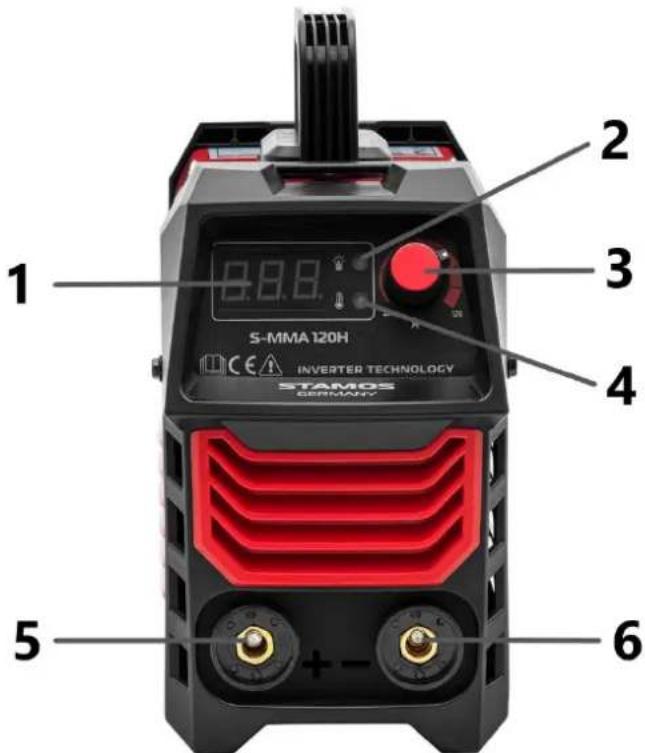

Vorderansicht

1 2 3 4 5 6 S-MMA 120H INVERTER TECHNOLOGY STAMOS GERMANY

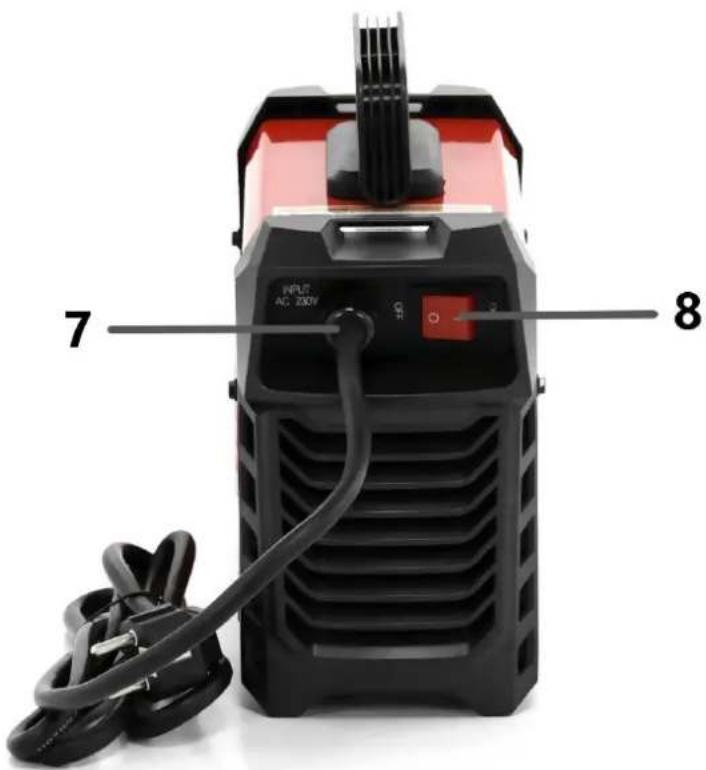

Hinteransicht

1 - Schweißstromanzeige
2 - Betriebsanzeige

3 - Drehregler für den Schweißstrom
4 - Überhitzungsanzeige
5 - Kabelbuchse (Pluspol)
6 - Kabelbuchse (Minuspol)
7 - Netzkabel
8 - I/O-Schalter (Ein/Aus)

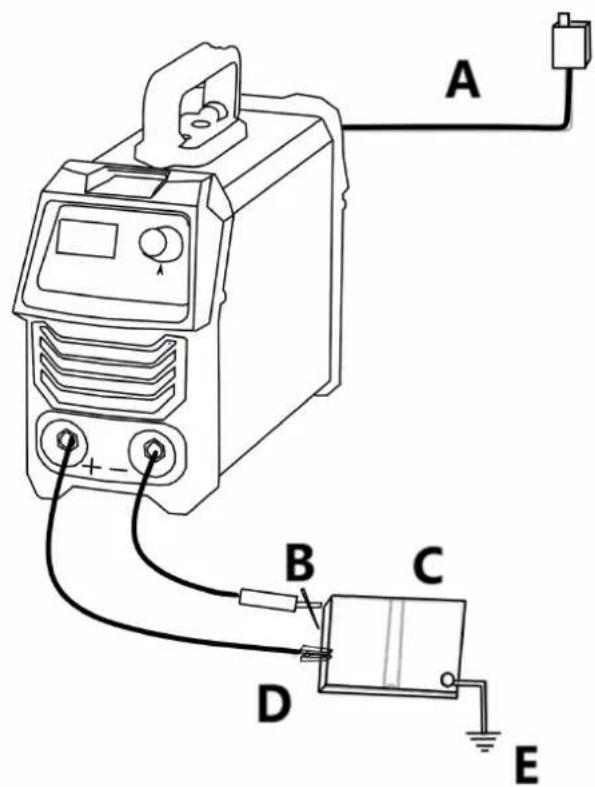

7. Anschließen der Drähte

1. Verbinden Sie das Erdungskabel mit dem mit einem „+“-Zeichen gekennzeichneten Anschluss und drehen Sie den Kabelstecker, um die Verbindung zu sichern.
2. Verbinden Sie das Schweißpistolenkabel mit dem mit „-“ gekennzeichneten Anschluss und drehen Sie den Kabelstecker, um die Verbindung zu sichern.
   Achtung! Die Polarität der Leitungen kann variieren! Alle Polaritätsangaben sollten auf der Verpackung des Elektrodenherstellers beschrieben werden!
3. Schließen Sie das Netzkabel an und schalten Sie das Gerät ein. Nach Anschluss des Massekabels an das Werkstück kann die Arbeit beginnen.

A - Netzkabel
B - Schweißbrenner
C - Geschweißtes Werkstück
D - Erdung
E - Zusätzliche Erdung des Arbeitsplatzes

8. Bedienung des Gerätes

Hinweis: Achten Sie bei Verwendung eines Stromgenerators darauf, das Gerät beim Starten des Generators von der Stromversorgung zu trennen.

Inbetriebnahme:

1) Schließen Sie die Adern gemäß Abschnitt „7. Anschließen der Drähte.“
2) Gerät an die Stromversorgung anschließen.
3) Schalten Sie das Gerät mit der ON/OFF-Taste (auf der Rückseite des Geräts) ein. Das Display zeigt den eingestellten Wert des Schweißstroms an und der Lüfter startet.
4) Stellen Sie den gewünschten Schweißstrom mit dem Drehknopf ein.
5) Beginnen Sie mit dem Schweißen.

Gerät ausschalten:

1) Schalten Sie das Gerät mit der ON/OFF-Taste aus.
2) Das Gerät von der Stromversorgung trennen.

Achtung! Eine Überlastung der Maschine aktiviert die Überhitzungsanzeige und stoppt automatisch den Betrieb. Warten Sie in diesem Fall, bis die Maschine abgekühlt ist und die Alarmleuchte erlischt. Wenn die Maschine wieder normal funktioniert, können Sie den Betrieb wieder aufnehmen.

9. Entsorgung der Verpackung

Bewahren Sie die Verpackungselemente (Karton, Kunststoffbänder und Styropor) bitte auf, damit das Gerät bei einer eventuellen Rücksendung an den Service so gut wie möglich während des Versands geschützt werden kann!

10. Transport und Lagerung

Das Gerät muss während des Transports vor Stößen und dem Umkippen gesichert werden, außerdem darf es nicht mit der Unterseite nach oben (auf dem Kopf stehend) aufgestellt werden. Das Gerät muss in einem gut gelüfteten Raum mit trockener Luft und ohne korrosive Gase gelagert werden.

11. Reinigung und Wartung

- Jedes Mal bevor das Gerät gereinigt wird und ebenfalls wenn das Gerät nicht verwendet wird, muss der Netzstecker gezogen und das Gerät vollständig abgekühlt werden.

Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.

Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.

Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.

Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.

Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.

Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.

- Staub muss regelmäßig mit einem trockener und sauberer Druckluft entfernt werden.

12. Regelmäßige Überprüfung des Gerätes

Es muss regelmäßig kontrolliert werden, ob die Teile des Geräts nicht beschädigt sind. Falls dies der Fall ist, muss der Betrieb des Geräts eingestellt werden. Bitte wenden Sie sich umgehend an Ihren Händler, um eine Reparatur des Geräts zu vereinbaren.

Was kann bei einem Problemfall gemacht werden?

Bitte kontaktieren Sie den Verkäufer und halten Sie folgende Daten bereit:

• Rechnungsnummer und Seriennummer (die Seriennummer ist auf dem Typenschild angegeben).
  • Eventuell ein Bild des defekten Teils.
• Der Mitarbeiter des Kundendienstes kann besser einschätzen, worin Ihr Problem basiert, wenn Sie den Störfall möglichst genau beschreiben! Je detaillierte Ihre Angaben sind, desto schneller können wir Ihnen helfen!

HINWEIS: Öffnen Sie das Gerät niemals ohne Rücksprache mit dem Kundendienst. Dies kann zum Verlust der Gewährleistung führen.
