S-MMA 120H - Poste à souder Stamos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste à souder MMA (électrode enrobée)
Marque	Stamos
Modèle	S-MMA 120H
Tension d'entrée	230 V ~ 50 Hz
Méthode de soudage	MMA (soudage à l'électrode enrobée)
Plage de courant de soudage	20 - 120 A
Tension à vide	65 V
Facteur de marche à 100%	66 A
Facteur de marche à 60%	85 A
Facteur de marche à 30%	120 A
Fonctions intégrées	Arc Force, Anti-Stick, Hot Start
Refroidissement	Ventilateur
Classe d'isolation	H
Indice de protection	IP21S
Température de fonctionnement	-10 °C à 40 °C
Dimensions (L x l x H)	330 x 130 x 220 mm
Poids	4 kg
Affichage	Numérique du courant de soudage
Indicateurs lumineux	Voyant d'alimentation, voyant de surchauffe
Connecteurs de câbles	Prise positive (+) et négative (-)
Interrupteur	Marche/Arrêt (I/O)
Nettoyage et entretien	Dépoussiérage régulier à l'air comprimé sec ; nettoyage avec chiffon non abrasif
Stockage	Dans un endroit sec, frais et ventilé, à l'abri de l'humidité et du soleil
Sécurité	Port obligatoire d'équipements de protection (masque, gants, vêtements ignifugés)

FOIRE AUX QUESTIONS - S-MMA 120H Stamos

Comment brancher les câbles de soudage ?

Connectez le câble de masse à la prise marquée + (pôle positif) et le câble de la torche à la prise marquée - (pôle négatif). Tournez les fiches pour sécuriser. Respectez la polarité indiquée sur l'emballage des électrodes.

Comment régler le courant de soudage ?

Utilisez le bouton de réglage situé sur la face avant. La valeur s'affiche sur l'écran numérique. Adaptez le courant en fonction du diamètre de l'électrode et de l'épaisseur de la pièce.

Que signifie le voyant de surchauffe ?

Le voyant rouge indique une surcharge thermique. La machine s'arrête automatiquement pour se protéger. Laissez-la refroidir jusqu'à ce que le voyant s'éteigne avant de reprendre le soudage.

Quel type d'électrodes puis-je utiliser ?

Ce poste accepte les électrodes enrobées pour soudage MMA (rutile, basique, etc.) adaptées à l'acier. Choisissez le diamètre en fonction du courant réglé (généralement entre 1,6 et 3,2 mm).

Comment entretenir l'appareil ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez les fentes de ventilation avec une brosse douce ou de l'air comprimé sec. N'utilisez pas d'eau ni de produits corrosifs.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours un masque de soudage avec filtre adapté, des gants isolants, des vêtements ignifugés et des chaussures de sécurité. Travaillez dans un endroit ventilé, éloigné des matériaux inflammables.

Qu'est-ce que la fonction Arc Force ?

L'Arc Force ajuste automatiquement le courant pour stabiliser l'arc lorsque l'électrode est trop proche de la pièce, évitant ainsi le collage de l'électrode.

Que signifie le facteur de marche (duty cycle) ?

Le facteur de marche indique le temps pendant lequel la machine peut souder en continu sans surchauffe. Par exemple, à 85 A, elle peut souder 60% du temps sur une période de 10 minutes (soit 6 minutes de soudage).

Puis-je souder de l'aluminium avec ce poste ?

Ce poste est conçu pour le soudage MMA (électrode enrobée) principalement sur acier. Le soudage de l'aluminium nécessite un procédé MIG ou TIG. Il n'est pas recommandé.

Comment stocker l'appareil lorsqu'il n'est pas utilisé ?

Rangez-le dans un endroit sec, frais et bien ventilé, à l'abri de l'humidité et des rayons directs du soleil. Évitez les environnements poussiéreux ou corrosifs.

MODE D'EMPLOI S-MMA 120H Stamos

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

1. Symboles

	Veuillez lire attentivement ces instructions d'emploi.
	Produit recyclable.
	Ce produit répond aux exigences des normes de sécurité applicables.
	Portez des vêtements de protection qui couvrent tout le corps.
	Attention ! Porter des gants de protection.
	Portez des lunettes de protection.
	Portez une protection des pieds
	Attention ! La surface chaude peut provoquer des brûlures !
	Attention ! Risque d'incendie ou d'explosion.
	Attention ! Vapeurs nocives, risque d'intoxication. Les vapeurs et les gaz peuvent être dangereux pour la santé. Les gaz et vapeurs de soudage qui s'échappent pendant le processus de soudage. L'inhalation de ces substances peut être dangereuse pour la santé.
	Portez un masque de soudage avec un degré d'obscurité approprié.ATTENTION ! Rayonnement nocif de l’arc de soudage
	Ne touchez pas les pièces sous tension

ATTENTION ! Les illustrations de ce mode d'emploi sont fournies à titre indicatif uniquement et peuvent différer du produit réel dans certains détails.

2. Caractéristiques techniques

Nom de produit	Poste à souder mma
Modèle	S-MMA 120H	S-MMA 160H
Tension d'entrée nominale [V] / Fréquence [Hz]	230~/50
Méthodes de soudage	MMA
Plage du courant de soudage [A]	20-120	20-160
Tension à vide [V]	65	65
Courant de soudage à un facteur de marche de 100 % [A]	66 88
Courant de soudage à un facteur de marche de 60 % [A]	85 114
Courant de soudage à un facteur de marche de 30 % [A]	120 160
Arc force	OUI	OUI
Anti-stick	OUI	OUI
Hot start	OUI	OUI
Refroidissement	Ventilateur	Ventilateur
Insulation class	H	H
Degré de protection du boîtier	IP21S	IP21S
Température ambiante en fonctionnement [°C]	-10 ~ 40	-10 ~ 40
Dimensions [mm]	330x130x220	330x120x220
Poids [kg]	4 4,6

3. Description générale

Ce manuel est destiné à vous aider pour une utilisation sûre et fiable. Le produit est conçu et fabriqué dans un respect strict des spécifications techniques, avec les technologies et les composants les plus récents et conformément aux normes de qualité les plus élevées.

VEUILLEZ LIRE ATTENTIVEMENT LE PRÉSENT MODE D'EMPLOI AVANT DE COMMENCER À UTILISER LE PRODUIT.

Pour assurer un fonctionnement durable et fiable de l'appareil, veillez à l'utiliser et à l'entretenir correctement, conformément aux instructions de ce mode d'emploi. Les données techniques et les spécifications de ce manuel sont à jour. Le fabricant se réserve le droit d'apporter des modifications pour améliorer la qualité. L'appareil est conçu et construit de manière à minimiser les risques liés à l'émission de bruit, compte tenu des progrès technologiques et de la possibilité de réduction du niveau sonore.

4. Sécurité de l'exploitation

ATTENTION ! Lire tous les avertissements et instructions de sécurité. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire mortelles.

Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait référence à l'intitulé suivant:

Poste à souder mma

4.1. Remarques générales

• Lisez attentivement les conseils contenus dans le manuel et suivez-les pour assurer votre propre sécurité et celle d'autrui.
• Seules des personnes qualifiées peuvent démarrer, utiliser, entretenir et réparer l'appareil.
• Toute utilisation non conforme de l'appareil est interdite.

4.2. Recommandations de sécurité pendant les travaux par points chauds

La préparation du bâtiment et des locaux pour les travaux par points chauds consiste à :

• retirer tous les matériaux et déchets combustibles de la zone de travail ;
- déplacer tous les objets combustibles et non combustibles dans l'emballage combustible à une distance sûre ;
- couvrir les objets qui ne peuvent pas être enlevés avec, par exemple, tôle, plaques de plâtre, etc pour les protéger contre les projections ;
- s'assurer que les matériaux combustibles dans les pièces adjacentes ne nécessitent pas de protection supplémentaire ;
- sceller les voies d'installation et de ventilation à proximité de la zone de travail avec un matériau non combustible ;
- protéger les câbles électriques, les tuyaux de gaz et les conduits avec isolation combustible à proximité de la zone de travail contre les projections ;
- s'assurer qu'aucun travail de peinture ou autre travail avec des substances inflammables n'a eu lieu récemment dans la zone de travail.

Les étincelles peuvent provoquer un incendie

Les étincelles générées pendant le soudage peuvent provoquer un incendie, une explosion et des brûlures de la peau non protégée. Pendant le soudage, portez des vêtements de protection et des gants de soudure. Retirez tous les matériaux et substances inflammables de la zone de travail ou protégez-les correctement. Il est interdit de souder des récipients ou réservoirs fermés dans lesquels des liquides inflammables étaient conservés. De tels récipients doivent être rincés avant le soudage pour éliminer les liquides inflammables. Il est interdit de souder à proximité de gaz, de vapeurs ou de liquides inflammables. Les matériels de lutte contre l'incendie (couvertures antifeu, extincteurs à poudre ou à neige) doivent être situés à proximité du lieu de travail, dans un endroit visible et facilement accessible.

Les pièces soudées peuvent causer des brûlures

Ne touchez jamais les pièces soudées avec des parties du corps non protégées. Utilisez toujours des gants de soudure ou des pinces si vous voulez toucher ou déplacer les pièces.

4.3. Préparation du poste de travail pour le soudage

Attention ! Le soudage peut provoquer un incendie ou une explosion.

• Respectez les règles de sécurité et de santé au travail pour le soudage et équipez la zone de travail d'un extincteur approprié.
• Il est interdit de souder dans des endroits où des matériaux inflammables peuvent s'enflammer.
• Il est interdit de souder dans une atmosphère contenant un mélange explosif de gaz, vapeurs, brouillards ou poussières inflammables avec l'air.
• Retirer tous les matériaux inflammables dans un rayon de 12 m du site de soudage et, si cela est impossible, recouvrir les matériaux inflammables d'une bâche ininflammable.
• Prenez des mesures de précaution contre les étincelles et les particules métalliques incandescentes.
• Notez que des étincelles ou des éclats de métal chaud peuvent pénétrer à travers les fentes ou les ouvertures des capuchons, couvercles ou écrans de protection.
• Ne pas souder des réservoirs ou barils contenant ou ayant contenu des substances inflammables. Il est également interdit de souder à leur proximité.
• Ne pas souder des réservoirs sous pression, des conduites sous pression ou des réservoirs sous pression.
• Prévoyez toujours une ventilation suffisante.
• Assurez-vous d'être dans une position stable avant de commencer à souder.

4.4. Équipements de protection individuelle

Attention ! Le rayonnement de l'arc électrique peut endommager les yeux ou la peau.

• Lors du soudage, portez des vêtements de protection propres et sans huile en matériau ininflammable et non conducteur (cuir, coton épais), des gants en cuir, des bottes hautes et une cagoule de protection.
• Avant de souder, débarrassez-vous de tous les objets inflammables ou explosifs tels que les briquets au propane-butane et les allumettes.
• Utiliser une protection faciale (casque ou visière) et couvrir les yeux avec une teinte correspondant à la vue du soudeur et au courant de soudage. Les normes de sécurité suggèrent une teinte de n°9 (minimum n°8) pour tout ampérage inférieur à 300 ampères. Des teintes de blindage plus faibles peuvent être utilisées si l'arc recouvre la pièce.
• Utilisez toujours des lunettes de sécurité approuvées avec une protection latérale sous le casque ou une autre protection.
• Utilisez des écrans sur le lieu de travail pour protéger les autres de l'éblouissement ou des éclaboussures.
• Portez toujours des bouchons d'oreilles ou d'autres protections auditives contre les bruits excessifs et pour empêcher les éclaboussures de pénétrer dans vos oreilles.
• Les passants doivent être avertis de ne pas regarder un arc électrique.

4.5. Protection contre les chocs électriques

Attention ! Un choc électrique peut entraîner la mort !

• Branchez le cordon d'alimentation dans la prise la plus proche et acheminez-le de manière pratique et sûre. Ne posez pas le câble sur une surface inconnue, car cela peut entraîner un choc électrique ou un incendie.

• Le contact avec des pièces chargées électriquement peut provoquer un choc électrique ou de graves brûlures.

• L'arc électrique et la zone de travail sont chargés électriquement lorsque le courant passe.

• Le circuit d'entrée et les circuits internes de l'appareil sont également sous tension lorsque l'appareil est sous tension.
• Ne touchez pas les composants sous tension.
• Portez des gants et des vêtements de protection secs et non pelucheux.
• Utilisez des tapis isolants ou d'autres revêtements isolants sur le sol suffisamment grands pour empêcher le contact entre le corps et l'objet ou le sol.
• Ne touchez pas l'arc électrique.
• Coupez l'alimentation électrique avant de manipuler, nettoyer ou remplacer l'électrode.
• Assurez-vous que le câble de mise à la terre est correctement connecté et que la fiche est correctement insérée dans la prise mise à la terre. Une mise à la terre incorrecte de l'appareil peut entraîner un danger pour la vie ou la santé.
• Vérifiez régulièrement les câbles d'alimentation pour détecter d'éventuels dommages ou manque d'isolation. Remplacez les câbles endommagés. Une réparation incorrecte de l'isolation peut entraîner la mort ou des risques pour la santé.
• Éteignez l'appareil lorsqu'il n'est pas utilisé.
• Le câble ne doit pas être enroulé autour du corps.
• La pièce doit être correctement mise à la terre.
• Seuls les accessoires en bon état peuvent être utilisés.
• Les pièces endommagées de l'appareil doivent être réparées ou remplacées. Lors des travaux en hauteur, utilisez des dispositifs de sécurité appropriés.
• Tous les équipements et articles de sécurité doivent être rangés au même endroit.
• Gardez le bout de la poignée loin du corps lorsque la gâchette est activée.
• Fixez le câble de masse à la pièce ou le plus près possible de celle-ci (par exemple à l'établi).

Attention ! L'appareil peut rester sous tension après la déconnexion du câble d'alimentation.

- Après avoir éteint l'unité et débranché le câble de tension, vérifiez la tension sur le condensateur d'entrée et assurez-vous que la valeur de tension est nulle, sinon ne touchez pas les composants de l'unité.

4.6. Gaz et fumées

Attention ! Le gaz peut être dangereux pour la santé ou provoquer la mort !

• Lors du soudage, faire attention au renouvellement d'air, éviter d'inhaler les vapeurs.
• Enlevez les substances chimiques (graisses, solvants) de la surface des pièces car elles brûlent à haute température en dégageant des fumées toxiques.
• Le soudage de pièces galvanisées n'est autorisé qu'avec une extraction efficace avec filtration et un apport d'air propre. Les vapeurs de zinc sont très toxiques et le symptôme d'empoisonnement est ce qu'on appelle la fièvre du zinc.

5. Mode d'emploi

5.1. Remarques générales

• L'appareil doit être utilisé conformément à sa destination, dans le respect des règles d'hygiène et de sécurité et des restrictions résultant des données de la plaque signalétique (niveau IP, rapport cyclique, tension d'alimentation, etc.).
• N'ouvrez pas l'appareil car cela annulerait la garantie ; De plus, l'explosion de pièces exposées peut entraîner des blessures.
• Le fabricant décline toute la responsabilité des modifications techniques de l'appareil ou des dommages matériels résultant de ces modifications.
• En cas de dysfonctionnement de l'appareil, contacter le service.
• Ne couvrez pas les fentes d'aération de l'appareil - placez la soudeuse à une distance de 30 cm des objets environnants.

- Le soudeur ne doit pas être tenu sous le bras ou près du corps.

- Il est interdit d'installer l'appareil dans des pièces à environnement agressif, très poussiéreux et à proximité d'appareils émettant des champs électromagnétiques élevés.

5.2. Stockage de l'appareil

• Protégez l'appareil contre l'eau et l'humidité.
• Ne placez pas le poste à souder sur une surface chauffée.
  • Stockez l'appareil dans une pièce sèche et propre

5.3. Connexion de l'appareil

5.3.1. Connexion électrique

• L'appareil ne peut être installé que par une personne qualifiée. En outre, une personne dûment qualifiée doit vérifier que la mise à la terre et l'installation électrique, y compris le système de protection, sont conformes aux règles de sécurité et fonctionnent correctement.
• Implanter l'appareil dans à proximité de la station de travail.
• Pour connecter l'appareil, évitez les câbles trop longs.
• Les machines à souder monophasées doivent être connectées à une prise équipée d'une broche de mise à la terre.
• Les postes à souder alimentés par le secteur triphasé sont livrés sans prise, vous devez vous

procurer une telle prise vous-même et faire effectuer l'installation par une personne qualifiée.

ATTENTION ! L'appareil ne peut être utilisé que s'il est connecté à une installation avec un fusible fonctionnel.

6. Présentation du produit

Vue de face

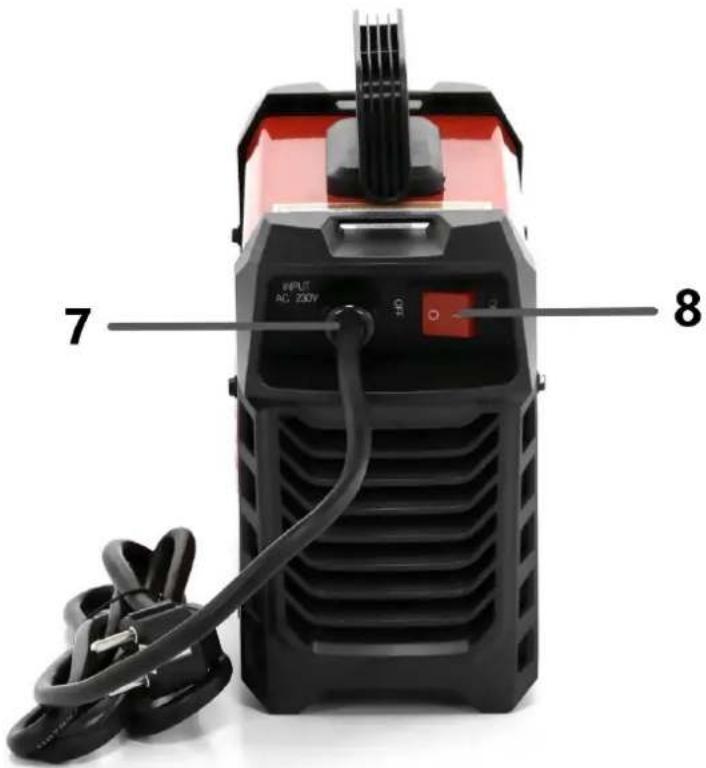

Vue arrière

1 - Affichage du courant de soudage
2 - Voyant d'alimentation
3 - Bouton de réglage du courant de soudage
4 - Indicateur de surchauffe
5 - Prise de câble (pôle positif)
6 - Prise de câble (pôle négatif)
7 – Câble d'alimentation
8 - Interrupteur I/O (allumer/ éteindre)

7. Connecter les fils

1. Connectez le câble de masse au connecteur marqué d'un signe "+" et tournez la fiche du câble pour sécuriser la connexion.
2. Connectez le câble de la torche de soudage au connecteur marqué d'un signe "-" et tournez la fiche du câble pour sécuriser la connexion.

Attention ! La polarité peut être différente ! Toutes les informations de polarité doivent être décrites sur l'emballage fourni par le fabricant d'électrodes !

1. Branchez le cordon d'alimentation et mettez sous tension. Après avoir connecté le câble de masse à la pièce, le travail peut commencer.

A - Cordon d'alimentation

B - Torche de soudage

C - Pièce soudée

D - Mise à la terre

E - Mise à la terre supplémentaire du poste de travail

8. Fonctionnement de l'appareil

Remarque : Lorsque vous utilisez un générateur électrique, assurez-vous de débrancher l'appareil de l'alimentation électrique lors du démarrage du générateur.

Mise en service de l'appareil :

1) Connectez les fils conformément à la section "7. Connecter les fils.

2) Branchez l'appareil sur une prise courant.

3) Allumez l'appareil à l'aide du bouton ON/OFF (au dos de l'appareil). L'écran affichera la valeur réglée du courant de soudage et le ventilateur démarrera.

4) Réglez le courant de soudage souhaité à l'aide du bouton.

5) Commencez à souder.

Éteindre l'appareil :

1) Éteignez l'appareil à l'aide du bouton ON/OFF.

2) Débranchez l'appareil de l'alimentation.

Attention ! La surcharge de la machine activera l'indicateur de surchauffe et arrêtera automatiquement le fonctionnement. Dans ce cas, attendez que la machine refroidisse et que le

voyant d'alarme s'éteigne. Lorsque la machine est revenue à la normale, vous pouvez reprendre le fonctionnement.

9. Élimination de l'emballage

Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrène) afin de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.

10. Transport et stockage

Pendant le transport, l'appareil doit être protégé contre les vibrations et le basculement et ne doit pas être placé à l'envers. L'appareil doit être stocké dans un endroit bien ventilé, avec de l'air sec et exempt de gaz corrosifs.

11. Nettoyage et entretien

- Avant chaque nettoyage ou lorsque l'appareil n'est pas utilisé, retirez la fiche et attendez que l'appareil ait complètement refroidi.

Pour nettoyer la surface, n'utilisez que des produits libres de substances caustiques.

Il est interdit de tremper l'appareil avec un jet d'eau ou de l'immerger dans l'eau.

Veillez à ce que l'eau ne pénètre pas par les orifices du boîtier.

Nettoyez les orifices de ventilation avec un pinceau et de l'air comprimé.

Après chaque nettoyage, séchez tous les composants avant de réutiliser l'appareil.

Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et des rayons directs du soleil.

- Dépoussiérez régulièrement au moyen d'air comprimé sec et propre.

12. Contrôle régulier de l'appareil

Contrôlez régulièrement le bon état des différents éléments de l'appareil. Si l'un d'entre eux est endommagé, cessez d'utiliser l'appareil. Adressez-vous immédiatement à votre revendeur pour faire réparer l'appareil.

Que faire en cas de problème ?

Prenez contact avec votre revendeur en ayant préparé :

• Vos numéros de facture et de série (vous trouverez ce dernier sur la plaque signalétique).
• Le cas échéant, une photo de l'élément endommagé.
• Le technicien de service pourra mieux évaluer le problème si vous le décrivez aussi précisément que possible. Plus détaillées seront vos indications, plus rapidement nous pourrons vous aider !

REMARQUE : N'ouvrez jamais l'appareil sans consulter le service client. Cela peut entraîner une perte de garantie.
