BRUGSANVISNING S-MMA 120H Stamos

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

1. Symboler

	Læs venligst betjeningsvejledningen.
	Produktet er genanvendeligt.
	Produktet opfylder kravene, angivet i de relevante sikkerhedsstandarder.
	Brug beskyttelsesbeklædning, der beskytter hele kroppen.
	Obs! Brug beskyttelseshandsker.
	Brug sikkerhedsbriller
	Brug fodbeskyttelse
	Obs! Varm overflade kan forårsage forbrændinger!
	Obs! Risiko for brand eller eksplosion.
	Obs! Giftige dampe, fare for forgiftning. Gasser og dampe kan være sundhedsfarlige. Svejsegas og dampe frigives under svejseprocessen. Indånding af disse stoffer kan være sundhedsfarligt.
	Der bør anvendes en svejsemaske med den passende filtermørkhedsgrad.
	OBS! Skadelig stråling fra svejsebuen
	Rør ikke ved strømførende dele

OBS! Illustrationerne i denne brugsanvisning er kun til reference og kan afvige fra det faktiske produkt i nogle detaljer.

1. Tekniske data

Produktnavn	Elektrodesvejser
Model	S-MMA 120H	S-MMA 160H
Nominel indgangsspænding [V] / Frekvens [Hz]	230~/50
Type svejsning	MMA
Svejsestrømområde [A]	20-120	20-160
Tomgangsspænding [V]	65	65
Svejsestrøm ved 100 % arbejdscyklus [A]	66	88
Svejsestrøm ved 60 % arbejdscyklus [A]	85	114
Svejsestrøm ved 30 % arbejdscyklus [A]	120	160
Arc Force	JA	JA
Anti-stick	JA	JA
Hot start	JA	JA
Køling	Ventilator	Ventilator
Isoleringsklasse	H	H
Beskyttelsesgrad af huset	IP21S	IP21S
Omgivelsestemperatur under drift [°C]	-10 ~ 40	-10 ~ 40
Dimensions [mm]	330x130x220	330x120x220
Vægt [kg]	4 4,6

3. Generel beskrivelse

Denne vejledning har til formål at hjælpe dig med at sikre sikker og pålidelig brug. Dette produkt er designet og produceret strengt i henhold til tekniske indikationer, ved hjælp af de nyeste teknologier og komponenter samt opretholdelse af de højeste kvalitetsstandarder.

LÆS OG FORSTÅ DENNE BETJENINGSVEJLEDNING OMHYGGELIGT INDEN ARBEJDET PÅBEGYNDES.

For at sikre en lang og pålidelig drift af apparatet er det nødvendigt at sørge for den korrekte betjening og vedligeholdelse i overensstemmelse med retningslinjerne angivet i denne betjeningsvejledning. De tekniske data og specifikationer angivet i denne betjeningsvejledning er aktuelle. Producenten forbeholder sig retten til at foretage ændringer i forbindelse med forøgelse af kvaliteten. Apparatet er designet og bygget på en sådan måde, at risikoen for støjemission begrænses til det laveste niveau.

4. Brugssikkerhed

Udtrykket "apparat" eller "produkt" i advarslerne og i beskrivelsen af vejledningen henviser til: Elektrodesvejser

4.1. Generelle bemærkninger

• Pas på din egen og tredjeparts sikkerhed ved at læse og følge retningslinjerne i betjeningsvejledningen.
• Apparatet må kun bruges, betjenes og repareres af kvalificerede personer.
• Apparatet må ikke bruges i modsætning til den tilsigtede anvendelse.

4.2. Retningslinjer for beskyttelse af brandfarlige værker

Forberedelse af bygningen og lokaler til brandfarlige arbejder består af:

• rengøring af lokaler eller steder, hvor arbejdet vil blive udført, fra brandbare materialer og forurenende stoffer:
• fjern alle brandfarlige og ikke-brandfarlige genstande i brandfarlige emballager til en sikker afstand:
• beskyttelse mod virkningerne af f.eks. svejsesprøjt fra materialer, hvis fjernelse ikke er mulig ved at dække dem med f.eks. metalplader, gipsplader osv.
• kontrollere, om materialer eller genstande, der er modtagelige for antændelse i tilstødende rum, ikke kræver brug af lokale sikkerhedsforanstaltninger:
• forsegling med ikke-brandfarlige materialer af gennemgående huller til installation, ventilation osv., der er placeret nær arbeidsstedet:
• beskyttelse mod svejsesprøjt eller mekanisk beskadigelse af elektriske, gas- og installationskabler med brændbar isolering, så længe de er inden for de farer, der er forårsaget af brandfarlige arbeider:
• kontrol af, om maleri eller andre arbejder med brug af letantændelige stoffer ikke blev udført den dag på stedet for de planlagte arbeider.

Gnister kan forårsage brand

Svejsegnister kan forårsage brand, eksplosion og forbrændinger på bar hud. Brug svejsehandsker og beskyttelsestøj under svejsning. Fjern eller beskyt alle brandfarlige materialer og stoffer på arbejdspladsen. Svejs ikke lukkede beholdere eller tanke, der indeholder brandfarlige væsker. Sådanne beholdere eller tanke bør skylles før svejsning for at fjerne brændbare væsker. Svejs ikke i nærheden af brandfarlige gasser, dampe eller væsker. Brandbekæmpelsesudstyr (brandtæpper og pulvere- eller sneslukkere) bør placeres nær arbejdspladsen på et synligt og let tilgængeligt sted.

Svejsede materialer kan medfører forbrændinger

Rør aldrig ved svejsede dele med ubeskyttede kropsdele. Svejsehandsker og tænger bør altid bruges ved berøring og flytning af emnet.

4.3. Forberedelse af arbejdspladsen til svejsning Obs! Svejsning kan forårsage brand eller eksplosion.

• Overhold arbejdsmiljøreglerne for svejsning, og udstyre arbejdsområdet med en egnet brandslukker.
• Det er forbudt at svejse på steder, hvor brandfarlige materialer kan antændes.
• Det er forbudt at svejse i en atmosfære, der indeholder en eksplosiv blanding af brandfarlige gasser, dampe, täger eller støv med luft.
• Fjern alle brændbare materialer inden for en radius af 12 m fra svejsepladsen, og hvis dette er umuligt, skal de brændbare materialer dækkes til med et ikke-brændbart låg.
• Tag forholdsregler mod gnister og glødende metalpartikler.
• Bemærk, at gnister eller varme metalsplinter kan trænge ind gennem slidser eller åbninger i beskyttelseskapper, dæksler eller skærme.
• Tanke eller tønder, der indeholder eller har indeholdt brændbare stoffer, må ikke svejses. Det er også forbudt at svejse i deres nærhed.
• Der må ikke svejses trykbeholdere, trykledninger eller trykbeholdere under tryk.
• Sørg altid for tilstrækkelig ventilation.
• Sørg for, at du befinder dig i en stabil position, før du begynder at svejse.

• Ved svejsning skal du bære rent, oliefrit beskyttelsesbeklædning af ikke-brændbart og ikke-ledende materiale (læder, tyk bomuld), læderhandsker, høje støvler og en beskyttelseshætte.
• Før svejsning skal du fjerne alle brændbare eller eksplosive genstande som f.eks. propanbutantændere og tændstikker.
• Brug ansigtsbeskyttelse (hjelm eller skjold) og dæk øjnene med en farve, der passer til svejserens syn og svejsestrøm. Sikkerhedsstandarderne foreslår en farve nr. 9 (minimum nr. 8) for alle strømstyrker under 300 ampere. Der kan anvendes lavere afskærmningsfarver, hvis lysbuen dækker emnet.
• Brug altid godkendte sikkerhedsbriller med sideskærm under hjelmen eller en anden beskyttelse.
• Brug afskærme på arbejdspladsen for at beskytte andre mod blænding eller stænk.
• Brug altid ørepropper eller anden høreværn mod overdreven støj og for at forhindre, at der kommer stænk i ørerne.
• Tilskuere bør advares mod at kigge på lysbuen.

4.5. Beskyttelse mod elektrisk stød

Obs! Et elektrisk stød kan være dødeligt.

• Sæt strømkablet i den nærmeste stikkontakt, og før det på en praktisk og sikker måde. Undgå uforsigtigt at lægge kablet i rummet på uudforsket grund, hvilket kan føre til elektrisk stød eller brand.
• Kontakt med elektrisk ladede dele kan forårsage elektrisk stød eller alvorlige forbrændinger.
• Den elektriske lysbue og arbejdsområdet oplades elektrisk, när strømmen løber.
• Indgangskredsløbet og enhedens interne kredsløb er også under spænding, når strømmen er tændt.
• Rør ikke ved de strømførende komponenter.
• Brug tørre, fnugfrie, isolerede handsker og beskyttelsesbeklædning.
• Brug isolerende måtter eller andre isolerende belægninger på gulvet, som er store nok til at forhindre kontakt mellem kroppen og genstanden eller gulvet.
• Rør ikke ved den elektriske lysbue.
• Sluk for strømforsyningen, før du håndterer, rengør eller udskifter elektroden.
• Sørg for, at jordkablet er korrekt tilsluttet, og at stikket er sat korrekt i den jordede stikkontakt.

Forkert tilslutning af apparatets jordforbindelse kan være farlig for liv eller sundhed.

- Kontroller regelmæssigt strømkablerne for skader eller manglende isolering. Et beskadiget kabel skal udskiftes. Uforsigtig isoleringsreparation kan resultere i død eller personskade.

- Sluk for enheden, när den ikke er i brug.

• Kablet må ikke være viklet rundt om kroppen.
• Arbejdsemnet skal være korrekt jordforbundet.
• Kun tilbehør, der er i god stand, må anvendes.
• Beskadigede dele af enheden skal repareres eller udskiftes. Ved arbejde i højder skal der bruges sikkerhedsseler.
• Alt udstyr og alle sikkerhedsartikler skal opbevares ét sted.
• Hold spidsen af håndtaget væk fra kroppen, når aftrækkeren er aktiveret.
• Fastgør jordkablet til arbejdsemnet eller så tæt på det som muligt (f.eks. til arbejdsbordet).

Obs! Apparatet kan stadig være under spænding efter afbrydelse af strømkablet.

- Efter at have slukket enheden og afmonteret spændingskablet skal du kontrollere spændingen på indgangskondensatoren og sikre dig, at spændingsværdien er nul, ellers må du ikke røre ved enhedens komponenter.

4.6. Gasser og røg

Obs! Gas kan være sundhedsfarligt eller føre til døden!

• Når du svejser, skal du være opmærksom på luftudvekslingen og undgå at indände dampe.
• Fjern kemiske stoffer (fedtstoffer, opløsningsmidler) fra overfladen af emnerne, da de brænder ved høj temperatur og afgiver giftige dampe.
• Svejsning af galvaniserede dele er kun tilladt med effektiv udsugning med filtrering og forsyning af ren luft. Zinkdampene er meget giftige, og symptomerne på forgiftning er den såkaldte zinkfeber.

5. Brugsanvisning

5.1. Generelle bemærkninger

• Enheden skal anvendes i overensstemmelse med dens formål, i overensstemmelse med sundheds- og sikkerhedsbestemmelserne og de begrænsninger, der følger af dataene på typeskiltet (IP-niveau, driftscyklus, forsyningsspænding osv.).
• Du må ikke åbne enheden, da dette vil gøre garantien ugyldig; eksploderende eksploderende dele kan også forårsage personskade.
• Producenten er ikke ansvarlig for tekniske ændringer på apparatet eller materielle skader, som følge af disse ændringer.
• I tilfælde af en funktionsfejl på apparatet skal du kontakte servicecenteret.
• Dæk ikke apparatets ventilationsåbninger til - placer svejseapparatet i en afstand på 30 cm fra de omkringliggende genstande.
• Svejseapparatet må ikke holdes under armen eller tæt på kroppen.
• Apparatet må ikke installeres i rum med et aggressivt miljø, høj støvdannelse og i nærheden af apparater med høj elektromagnetisk feltemission.

5.2. Opbevaring af enheden

• Apparatet skal beskyttes mod vand og fugt.
• Det er forbudt at placere svejsemaskinen på en opvarmet overflade.
• Maskinen skal opbevares i et tørt og rent rum.

5.3. Tilslutning af apparatet

5.3.1. Eltilslutning

• Apparatet skal tilsluttes af en kvalificeret person. Desuden bør en person med de nødvendige kvalifikationer kontrollere, om jordforbindelsen og den elektriske installation med beskyttelsessystemet overholder sikkerhedsbestemmelserne og fungerer korrekt.
• Apparatet skal placeres tæt på arbejdspladsen.
• For at tilslutte enheden skal du undgå for lange kabler.
• Enfasede svejsemaskiner skal tilsluttes en stikkontakt med en jordingsstift.

- Svejseapparater, der drives af et 3-faset net, leveres uden stik, du bør selv skaffe et sådant stik og få installationen udført af en kvalificeret person.

OBS! Enheden må kun anvendes, hvis den er tilsluttet en installation med en funktionsdygtig sikring.

6. Produktoversigt

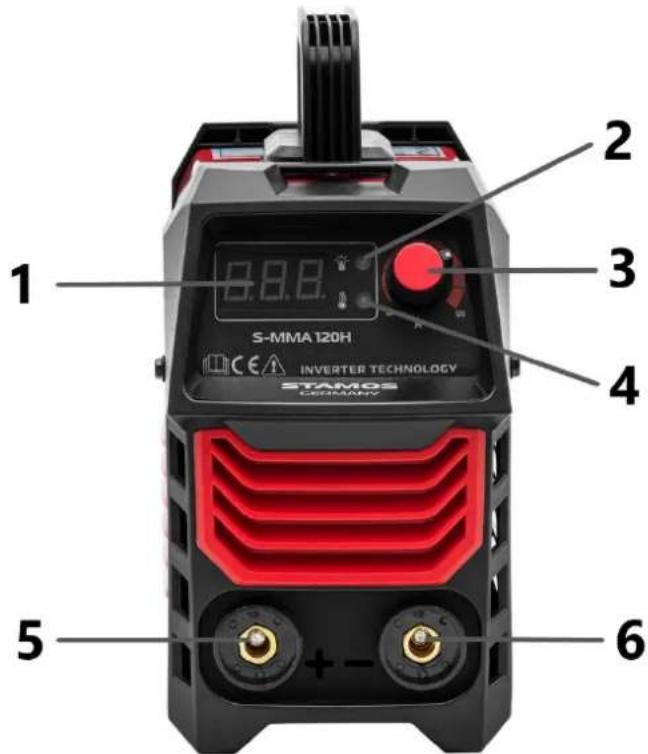

Udsigt forfra

1 S-MMA 120H INVERTER TECHNOLOGY STAMOS GERMANY 2 3 4 5 + - 6

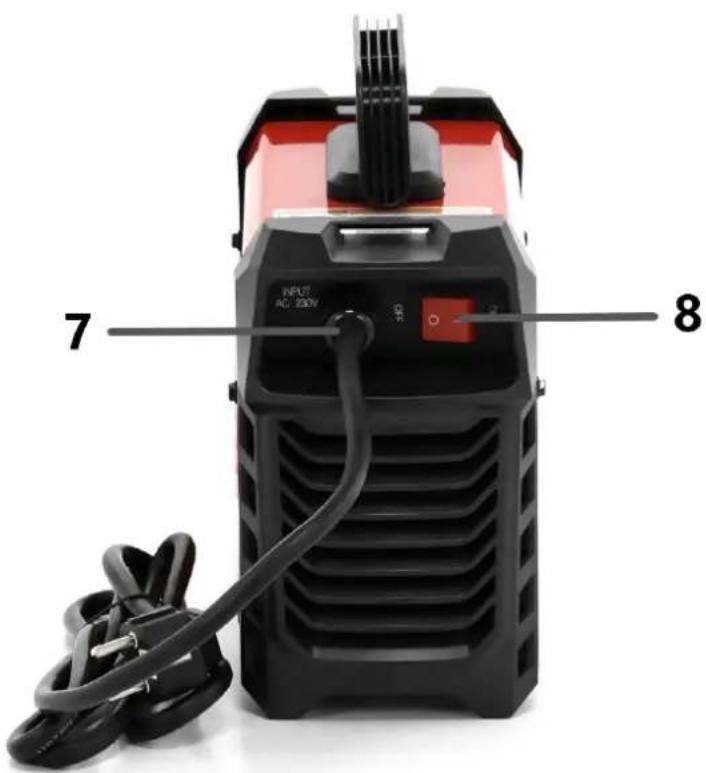

Udsigt bagfra

1 - Visning af svejsestrøm
2 - Strømlys
3 - Kontrolknap for svejsestrøm
4 - Indikator for overophedning
5 - Kabeludtag (positiv pol)
6 - Kabelstik (minuspol)
7 - Strømkabel
8 - tænd/sluk-knap

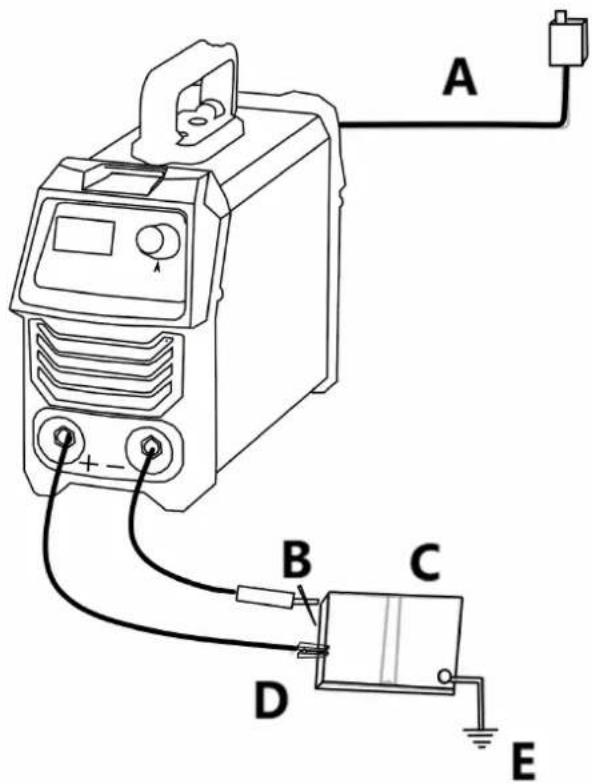

7. Tilslutning af ledninger

Obs! Kabelpolariteten kan variere! Alle polaritetsoplysninger skal være beskrevet på emballagen fra elektrodeproducenten!

1. Tilslut netledningen, og tænd for strømmen. Når massekablet er tilsluttet til arbejdsemnet, kan arbejdet begynde.

E - Yderligere jordforbindelse af arbejdsstationen

8. Betjening af anordningen

Bemærk: Når du bruger en elektrisk generator, skal du sørge for at afbryde enheden fra strømforsyningen, når du starter generatoren.

Produktets opstart:

1) Tilslut ledningerne i overensstemmelse med afsnit "7. Tilslutning af ledningerne."

2) Tilslut apparatet til stikkontakten.

3) Tænd for enheden ved hjælp af ON/OFF-knappen (på bagsiden af enheden). Displayet viser den indstillede værdi af svejse strømmen og blæseren starter.

4) Indstil den ønskede svejsestrøm ved hjælp af drejeknappen.

5) Start svejsning.

Slukning af enheden:

1) Sluk for apparatet ved hjælp af ON/OFF-knappen.

2) Afbryd apparatet fra strømforsyningen.

Obs! Hvis maskinen overbelastes, aktiveres overophedningsindikatoren og stopper automatisk driften. Vent i så fald, indtil maskinen er kølet af, og alarmlampen slukker. Når maskinen er normal igen, kan du genoptage driften.

9. Bortskaffelse af emballagen

Opbevar venligst emballageelementerne (pap, plastiktape og polystyren), så det, hvis det er nødvendigt at returnere enheden til service, kan beskyttes så meget som muligt under forsendelsen!

Apparatet skal sikres mod stød og væltning og må ikke placeres på "hovedet". Apparatet skal opbevares i et godt ventileret rum med tør luft og ingen ætsende gasser.

- Træk stikket ud og lade apparatet køle helt af, før hver rengøring, og også når apparatet ikke er i brug,

Brug kun ikke-ætsende midler til at rengøre overfladen.

Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.

Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.

Ventilationsåbningerne skal rengøres med en børste og trykluft.

Alle dele skal tørres grundigt efter hver rengøring og før apparatet genbruges.

Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.

- Støv skal fjernes regelmæssigt med tør og ren trykluft.

12. Regelmæssig inspektion af anordningen

Kontroller regelmæssigt apparatets komponenter for skader. Hvis apparatet er beskadiget, stop med at bruge det. Kontakt venligst din forhandler med det samme for reparation.

Hvad skal jeg gøre i tilfælde af et problem?

Kontakt venligst sælgeren og hav følgende information klar:

- Fakturanummer og serienummer (apparatets serienummer er angivet på typeskiltet).

- Alternativt kan du tage et billede af den defekte del.

- En servicetekniker er i stand til bedre at vurdere, hvad problemet er, hvis du beskriver det så præcist som muligt. Jo mere detaljerede oplysninger er, jo hurtigere kan du blive hjulpet!

BEMÆRK: Åbn aldrig enheden uden at kontakte kundeservice. Dette kan føre til tab af garantien.
