MANUALE UTENTE S-MMA 120H Stamos

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

1. Simboli

	Consultare le istruzioni per l'uso.
	Prodotto riciclabile.
	Soddisfa i requisiti delle norme di sicurezza pertinenti.
	Indossare indumenti protettivi che proteggano tutto il corpo.
	Attenzione! Indossare guanti di protezione.
	Indossare occhiali protettivi
	Indossare la protezione dei piedi
	Attenzione! La superficie calda può causare ustioni!
	Attenzione! Rischio di incendio o esplosione.
	Attenzione! Vapori nocivi, pericolo di avvelenamento. I gas e i fumi possono essere pericolosi per la salute. Durante il processo di saldatura vengono rilasciati gas e fumi di saldatura. L'inalazione di queste sostanze può essere pericolosa per la salute.
	Usare una maschera per saldatura con il livello appropriato di oscuramento del filtro.
	ATTENZIONE! Radiazioni nocive dell'arco di saldatura
	Non toccare le parti in tensione

ATTENZIONE! Le illustrazioni in questo manuale di istruzioni sono solo di riferimento e possono differire dal prodotto effettivo in alcuni dettagli.

2. Dati tecnici

Nome del prodotto	Saldatrice MMA
Modello	S-MMA 120H	S-MMA 160H
Tensione nominale di ingresso [V] / Frequenza [Hz]	230~/50
Tipo di saldatura	MMA
Gamma di corrente di saldatura [A]	20-120	20-160
Tensione a vuoto [V]	65	65
Corrente di saldatura in un ciclo di lavoro del 100% [A]	66 88
Corrente di saldatura in un ciclo di lavoro del 60% [A]	85 114
Corrente di saldatura in un ciclo di lavoro del 30% [A]	120 160
Arc force	Sì	Sì
Anti-stick	Sì	Sì
Hot start	Sì	Sì
Raffreddamento	Ventilatore	Ventilatore
Classe di isolamento	H	H
Grado di protezione dell'alloggiamento	IP21S	IP21S
Temperatura ambiente durante il funzionamento [°C]	-10 ~ 40 -10 ~ 40
Dimensions [mm]	330x130x220	330x120x220
Peso [kg]	4 4,6

3. Descrizione generale

Questo manuale ha lo scopo di assistervi per un uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnologico e della possibilità di

ridurre il rumore, l'apparecchio è progettato e costruito in modo tale che il rischio derivante dall'emissione di rumore sia ridotto al livello più basso.

4. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. Il mancato rispetto delle avvertenze e delle istruzioni può causare folgorazione, incendio e/o danni fisici o morte.

Il termine "dispositivo" o "prodotto" nelle avvertenze e nella descrizione del manuale si riferisce a: Saldatrice MMA

4.1. Indicazioni generali

• Prendersi cura della propria sicurezza e di quella degli astanti leggendo e seguendo attentamente le istruzioni.
• Per l'accensione, l'utilizzo, la riparazione e il funzionamento del dispositivo possono essere responsabili solo le persone qualificate.
• Il dispositivo non deve essere usato in modo improprio.

4.2. Linee guida per la messa in sicurezza dei lavori a rischio di incendio

La preparazione dell'edificio e dei locali per i lavori a rischio di incendio consiste in:

• la pulizia dei locali o delle aree in cui il lavoro deve essere eseguito da tutti i materiali combustibili e dallo sporco;
• allontanare a distanza di sicurezza tutti gli oggetti combustibili e non combustibili in imballaggi combustibili;
• protezione contro, ad esempio, gli schizzi di saldatura di materiali che non possono essere rimossi coprendoli, ad esempio, con lamiere, pannelli di gesso ecc;
• controllare che i materiali o gli oggetti suscettibili di accensione nelle stanze adiacenti non richiedano precauzioni locali;
• sigillare con materiali incombustibili tutte le aperture per installazioni, ventilazione, ecc., situate nelle vicinanze del luogo di lavoro;
• proteggere i tubi e i cavi elettrici e del gas con isolamento combustibile dagli schizzi di saldatura o dai danni meccanici, se si trovano nel campo di rischio dei lavori a rischio di incendio;
• controllare che nell'area dei lavori previsti in quel giorno non si stiano eseguendo lavori di pittura o altri lavori con sostanze infiammabili.

Le scintille possono causare incendi

Le scintille della saldatura possono causare incendi, esplosioni e ustioni alla pelle non protetta. Indossare guanti da saldatore e indumenti protettivi durante la saldatura. Rimuovere o mettere in sicurezza tutti i materiali e le sostanze infiammabili dall'area di lavoro. Non saldare contenitori o serbatoi chiusi che hanno contenuto liquidi infiammabili. Tali contenitori o serbatoi devono essere lavati prima della saldatura per rimuovere i liquidi infiammabili. Non saldare vicino a gas, vapori o liquidi infiammabili. Le attrezzature antincendio (coperte e estintori a polvere o a neve carbonica) devono essere collocate vicino al posto di lavoro in un luogo visibile e facilmente accessibile.

I materiali saldati possono bruciare

Non toccare mai le parti saldate con parti del corpo non protette. Usare sempre guanti da saldatore e pinze quando si tocca e si sposta il materiale saldato.

4.3. Preparazione del posto di lavoro per la saldatura

Attenzione! La saldatura può causare incendi o esplosioni.

• Rispettare le norme di sicurezza e salute sul lavoro per la saldatura e dotare l'area di lavoro di un estintore adeguato.
• È vietata la saldatura in luoghi dove possono prendere fuoco materiali infiammabili.
• È vietata la saldatura in atmosfera contenente una miscela esplosiva di gas, vapori, nebbie o polveri infiammabili con aria.
• Rimuovere tutti i materiali infiammabili entro un raggio di 12 m dal sito di saldatura e, se ciò è impossibile, coprire i materiali infiammabili con una copertura non infiammabile.
• Adottare misure precauzionali contro scintille e particelle metalliche incandescenti.
• Tenere presente che scintille o schegge di metallo rovente possono penetrare attraverso le fessure o le aperture di cappucci protettivi, coperchi o schermi.
• Non saldare serbatoi o fusti che contengono o hanno contenuto sostanze infiammabili. Non saldare nemmeno nelle loro vicinanze.
• Non saldare serbatoi sotto pressione, tubazioni sotto pressione o serbatoi sotto pressione.
• Fornire sempre una ventilazione sufficiente.
• Assicurarsi di essere in una posizione stabile prima di iniziare a saldare.

4.4. Dispositivi di protezione personale

Attenzione! Le radiazioni dell'arco elettrico possono danneggiare la vista o la pelle del corpo.

• Durante la saldatura, indossare indumenti protettivi puliti e privi di olio, realizzati in materiale non infiammabile e non conduttivo (pelle, cotone spesso), guanti in pelle, stivali alti e un cappuccio protettivo.
• Prima di saldare, eliminare qualsiasi oggetto infiammabile o esplosivo come accendini a propanobutano e fiammiferi.
• Utilizzare una protezione per il viso (casco o schermo) e coprire gli occhi con una maschera che corrisponda alla vista e alla corrente di saldatura del saldatore. Gli standard di sicurezza suggeriscono una tinta n. 9 (minimo n. 8) per qualsiasi amperaggio inferiore a 300 ampere. È possibile utilizzare tinte di schermatura inferiori se l'arco copre il pezzo.

- Usare sempre occhiali di sicurezza omologati con una protezione laterale sotto il casco o altra protezione.

- Utilizzare schermi sul posto di lavoro per proteggere gli altri da riflessi o schizzi.

- Indossare sempre tappi per le orecchie o altre protezioni per l'udito contro il rumore eccessivo e per evitare che gli schizzi entrino nelle orecchie.

- Gli astanti devono essere avvertiti di non guardare l'arco elettrico.

4.5. Protezione contro le scosse elettriche

Attenzione! La scossa elettrica può essere fatale.

• Inserire il cavo di alimentazione nella presa più vicina e instradarlo in modo pratico e sicuro. Si deve evitare la posa incauta del cavo sul pavimento nell'area di saldatura, poiché questo può portare a scosse elettriche o incendi.
• Il contatto con parti elettricamente cariche può causare scosse elettriche o gravi ustioni.
• L'arco elettrico e l'area di lavoro si caricano elettricamente quando la corrente scorre.
• Anche il circuito di ingresso ei circuiti interni dell'unità sono sotto tensione quando l'alimentazione è accesa.

• Non toccare i componenti sotto tensione.

• Indossare guanti isolanti asciutti, privi di lanugine e indumenti protettivi.

• Utilizzare tappetini isolanti o altri rivestimenti isolanti sul pavimento sufficientemente larghi da impedire il contatto tra il corpo e l'oggetto o il pavimento.
  • Non toccare l'arco elettrico.
• Spegnere l'alimentazione prima di maneggiare, pulire o sostituire l'elettrodo.
• Assicurarsi che il cavo di messa a terra sia collegato correttamente e che la spina sia correttamente inserita nella presa con messa a terra. Una messa a terra inadeguata del dispositivo può causare pericolo per la vita o la salute.
• Controllare regolarmente che i cavi di alimentazione non siano danneggiati o privi di isolamento. Un cavo danneggiato deve essere sostituito. Una riparazione incauta dell'isolamento può causare la morte o la perdita della salute.
• Spegnere il dispositivo quando non è in uso.
• Il cavo non deve essere avvolto attorno al corpo.
• Il pezzo deve essere correttamente messo a terra.
• Possono essere utilizzati solo accessori in buone condizioni.
• Le parti danneggiate del dispositivo devono essere riparate o sostituite. Usare un'imbracatura di sicurezza quando si lavora in altezza.
• Tutte le attrezzature e gli articoli di sicurezza devono essere conservati in un unico posto.
• Tenere la punta dell'impugnatura lontana dal corpo quando si aziona il grilletto.
• Fissare il cavo di massa al pezzo da lavorare o il più vicino possibile ad esso (ad es. al banco da lavoro).

Attenzione! Quando il cavo di alimentazione è scollegato, il dispositivo potrebbe essere ancora sotto tensione.

- Dopo aver spento l'unità e scollegato il cavo di tensione, controllare la tensione sul condensatore di ingresso e assicurarsi che il valore di tensione sia zero, in caso contrario non toccare i componenti dell'unità.

4.6. Gas e fumi

Attenzione! Il gas può essere pericoloso per la salute o portare alla morte!

• Durante la saldatura prestare attenzione al ricambio d'aria, evitare di inalare i vapori.
• Rimuovere le sostanze chimiche (grassi, solventi) dalla superficie dei pezzi che bruciano ad alta temperatura emettendo fumi velenosi.
• La saldatura di parti zincate è consentita solo con un'efficiente aspirazione con filtrazione e immissione di aria pulita. I vapori di zinco sono molto tossici e il sintomo dell'avvelenamento è la cosiddetta febbre da zinco.

5. Istruzioni per l'uso

5.1. Indicazioni generali

• Il dispositivo deve essere utilizzato conformemente alla sua destinazione d'uso, nel rispetto delle norme di sicurezza e salute e dei vincoli risultanti dai dati di targa (livello IP, duty cycle, tensione di alimentazione, ecc.).
• Non aprire l'unità in quanto ciò invaliderà la garanzia; inoltre, l'esplosione delle parti esposte può causare lesioni.
• Il produttore non è responsabile per le modifiche tecniche al dispositivo o per i danni materiali derivanti da tali modifiche.
• Se il dispositivo non funziona correttamente, contattare il servizio di assistenza.
• Non coprire le fessure di ventilazione del dispositivo - posizionare il saldatore a una distanza di 30 cm dagli oggetti circostanti.
• Il saldatore non deve essere tenuto sotto il braccio o vicino al corpo.

- Non installare il dispositivo in stanze con un ambiente aggressivo, molta polvere e vicino a dispositivi con una forte emissione di campi elettromagnetici.

5.2. Conservazione del dispositivo

• Proteggere il dispositivo dall'acqua e dall'umidità.
• La saldatrice non deve essere posta su una superficie riscaldata.
• Conservare la macchina in un luogo asciutto e pulito.

5.3. Collegamento del dispositivo

5.3.1. Collegare la corrente

• Il dispositivo deve essere collegato da una persona qualificata. Inoltre, una persona con le qualifiche necessarie dovrebbe controllare che la messa a terra e l'installazione elettrica, compreso il sistema di protezione, siano conformi alle norme di sicurezza e funzionino correttamente.
• Posizionare il dispositivo vicino all'area di lavoro.
• Per collegare l'unità, evitare cavi troppo lunghi.
• Le saldatrici monofase devono essere collegate a una presa dotata di spina di messa a terra.
• Le saldatrici alimentate da rete trifase vengono consegnate senza spina, è necessario procurarsi tale spina da soli e far eseguire l'installazione da una persona qualificata.

ATTENZIONE! Il dispositivo può essere utilizzato solo se collegato all'impianto con un fusibile funzionante.

6. Panoramica del Prodotto

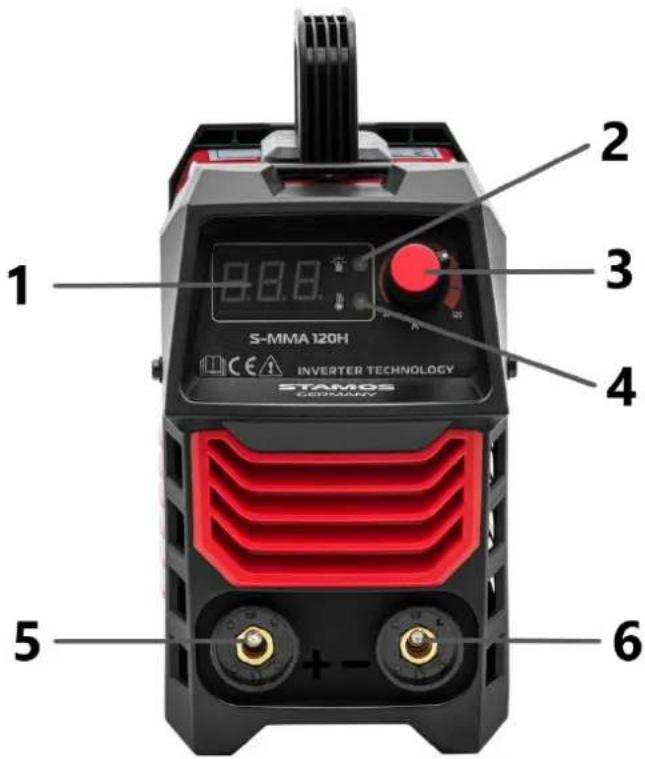

Vista frontale

1 S-MMA 120H INVERTER TECHNOLOGY STAMOS GERMANY 2 3 4 5 + - 6

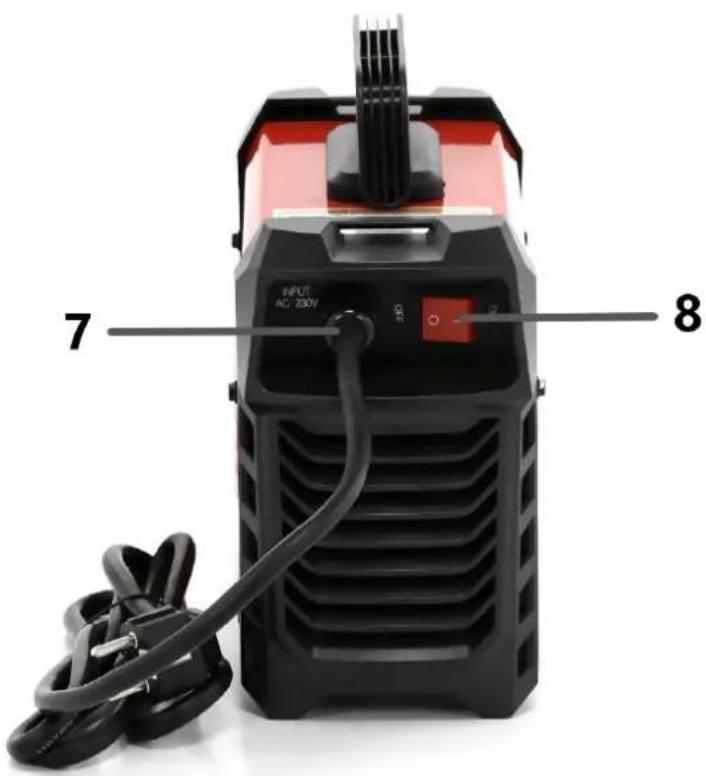

Vista posteriore

INPUT AC 230V 7 8

1 - Visualizzazione della corrente di saldatura
2 - Spia di alimentazione
3 - Manopola regolazione corrente di saldatura
4 - Indicatore di surriscaldamento
5 - Presa cavo (polo positivo)
6 - Presa cavo (polo negativo)
7 - Cavo di alimentazione
8 - Interruttore I/O (accendi/spegni)

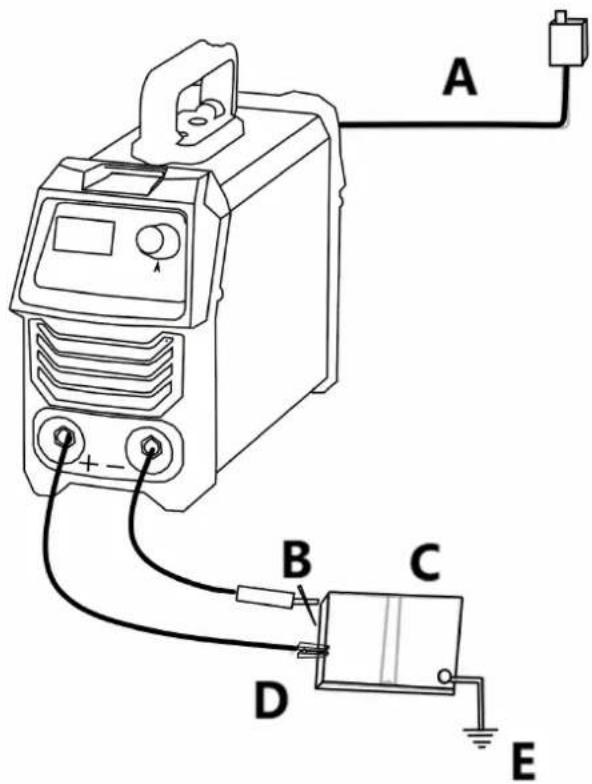

7. Collegamento dei cavi

1. Collegare il cavo di terra al connettore contrassegnato dal segno "+" e ruotare la spina del cavo per fissare la connessione.
2. Collegare il cavo della torcia di saldatura al connettore contrassegnato da un segno "-" e torcere la spina del cavo per fissare la connessione.

Attenzione! La polarità dei cavi può variare! Tutte le informazioni sulla polarità devono essere descritte sulla confezione fornita dal produttore dell'elettrodo!

1. Collegare il cavo di alimentazione e accendere l'alimentazione. Dopo aver collegato il cavo di massa al pezzo, il lavoro può iniziare.

A - Cavo di alimentazione

B - Torcia per saldatura

C - Pezzo saldato

D - Messa a terra

E - Messa a terra aggiuntiva della postazione di lavoro

8. Funzionamento del dispositivo

Nota: quando si utilizza un generatore elettrico, assicurarsi di scollegare l'unità dall'alimentazione quando si avvia il generatore.

1) Collegare i fili secondo la sezione "7. Collegare i fili.

2) Collegare il dispositivo alla corrente.

3) Accendi il dispositivo utilizzando il pulsante ON/OFF (sul retro del dispositivo). Il display visualizzerà il valore impostato della corrente di saldatura e si avvierà il ventilatore.

4) Regolare la corrente di saldatura desiderata tramite la manopola.

5) Inizia a saldare.

1) Spegnere l'apparecchio utilizzando il pulsante ON/OFF.

2) Scollegare il dispositivo dall'alimentazione.

Attenzione! Il sovraccarico della macchina attiverà l'indicatore di surriscaldamento e interromperà automaticamente il funzionamento. In questo caso, attendere che la macchina si raffreddi e la spia di allarme si spenga. Quando la macchina torna alla normalità, è possibile riprendere il funzionamento.

9. Smaltimento della confezione

Si prega di conservare tutto il materiale di imballaggio (cartone, fasce di plastica e polistirolo) in modo che il dispositivo possa essere protetto al meglio durante la consegna, qualora fosse necessario restituirlo per la manutenzione!

10. Trasporto e stoccaggio

Durante il trasporto, proteggere il dispositivo dagli urti e dal ribaltamento e non metterlo "a testa in giù". Conservare il dispositivo in una stanza ben ventilata dove sia presente aria secca e non ci siano gas corrosivi.

11. Pulizia e manutenzione

- Estrarre la spina di alimentazione e raffreddare completamente il dispositivo prima di ogni pulizia e quando il dispositivo non è in uso.

Usare solo agenti non corrosivi per la pulizia della superficie.

È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.

Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.

Pulire le aperture di ventilazione con una spazzola e aria compressa.

Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.

Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.

- La polvere deve essere rimossa regolarmente con aria compressa secca e pulita.

12. Ispezione regolare del dispositivo

Controllare regolarmente che i componenti del dispositivo non siano danneggiati. Se questo è il caso, smettere di usare il dispositivo. Contattare immediatamente il proprio rivenditore per la riparazione. Cosa fare in caso di problemi?

Contattare il proprio rivenditore e tenere pronti i seguenti dati:

- Numero di fattura e numero di serie (il numero di serie è indicato sulla targhetta).

- Possibilmente una foto della parte difettosa.

- Il tecnico dell'assistenza sarà in grado di valutare meglio quale sia il problema se lo si descrive nel modo più preciso possibile. Più i dati sono dettagliati, più velocemente si può essere aiutati!

NOTA: non aprire mai il dispositivo senza consultare il servizio clienti. Questo può portare alla perdita della garanzia.
