HASZNÁLATI ÚTMUTATÓ S-MMA-180 MINI Stamos

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

1. Szimbólumok

		Kérjük, olvassa el a használati útasítást.
		Újrahasznosítható termék.
		A termék teljesíti a vonatkozó biztonsági szabványok követelményeit.
		Az egész testet óvó védőruházatot használjon.
		Vigyázat! Használjon védőkesztyűt.
		Használjon védőszemüveget
		Viseljen munkavédelmi cipőt.
		Vigyázat! A forró felület égési sérülést okozhat!
		Vigyázat! Tűz vagy robbanás veszélye.
		Vigyázat! Káros füstgázok és mérgezés veszélye. A felszabaduló gázok és füstök veszélyesek lehetnek az egészségre. A hegesztési folyamat során gázok és füstök szabadulnak fel. Ezen anyagok belégzése káros lehet az egészségre.
		Megfelelő fényszűrővel ellátott hegesztőmaszkot kell használni.
		VIGYÁZAT! A hegesztőív káros sugárzása
		Ne érintse meg a feszültség alatt álló részeket

VIGYÁZAT! A jelen használati utasításban szereplő ábrák csak tájékoztató jellegűek, és egyes részleteikben eltérhetnek a tényleges terméktől.

1. Műszaki adatok

Precíziós mérleg	MMA hegesztógép
Termék típusa	S-MMA-100 MINI	S-MMA-140 MINI	S-MMA-160 MINI	S-MMA-180 MINI	S-MMA-200 MINI
Névleges bemeneti feszültség [V] / Frekvencia [Hz]	230V~/50Hz
Hegesztőáram-tartomány [A]	25-100	30-140	30-160	30-180	30-200
Üresjárati feszültség [V]	62	62	62	62	62
Névleges üzemciklus [%]	30	30	30	30	30
Hegesztőáram 100%-os munkacikluson [A]	55	76	88	99	110
Hegesztőáram 60%-os munkacikluson [A]	71	98	114	128	142
Hegesztőáram 30%-os munkacikluson [A]	100	140	160	180	200
Insulation class	F	F	F	F	F
A ház védelmi foka	IP21S	IP21S	IP21S	IP21S	IP21S

S-MMA-100 MINI
Munkaciklus	30%	60%	100%
Mérhető bemeneti teljesítmény	2 864	1 890	1 460
Mérhető kimeneti teljesítmény	2 418	1 611	1 248
Számított hatékonyság %	84	85	85
Minimális számított teljesítmény	84
Teljesítménymérés nyugalomban
Környezeti hőmérséklet	20^ C
Bemeneti feszültség	230V
Nyomaték kikapcsolási	50Hz
Tesztelési idő	10 perc
A mért bemeneti adatok az elején	33.19W
A mért bemeneti adatok a végén	33.62W

S-MMA-140 MINI
Munkaciklus	30%	60%	100%
Mérhető bemeneti teljesítmény	4 364 2 757 2 075
Mérhető kimeneti teljesítmény	3 641	2 344	1 776
Számított hatékonyság %	83	85	85
Minimális számított teljesítmény	83
Teljesítménymérés nyugalomban
Környezeti hőmérséklet	20°C
Bemeneti feszültség	230V
Nyomaték kikapcsolási	50Hz
Tesztelési idő	10 perc
A mért bemeneti adatok az elején	35.26W
A mért bemeneti adatok a végén	34.18W
S-MMA-160 MINI
Munkaciklus	30%	60%	100%
Mérhető bemeneti teljesítmény	4 943	3 252	2 379
Mérhető kimeneti teljesítmény	4 231	2 842	2 077
Számított hatékonyság %	84	86	87
Minimális számított teljesítmény	84
Teljesítménymérés nyugalomban
Környezeti hőmérséklet	20^ C
Bemeneti feszültség	230V
Nyomaték kikapcsolási	50Hz
Tesztelési idő	10 perc
A mért bemeneti adatok az elején	34.29W
A mért bemeneti adatok a végén	33.47W

S-MMA-180 MINI
Munkaciklus	30%	60%	100%
Mérhető bemeneti teljesítmény	5 820	3 710	2 720
Mérhető kimeneti teljesítmény	4 976	3 232	2 390
Számított hatékonyság %	84	86	87
Minimális számított teljesítmény	84
Teljesítménymérés nyugalomban
Környezeti hőmérséklet	20°C
Bemeneti feszültség	230V
Nyomaték kikapcsolási	50Hz
Tesztelési idő	10 perc
A mért bemeneti adatok az elején	33.69W
A mért bemeneti adatok a végén	33.15W

S-MMA-200 MINI
Munkaciklus	30%	60%	100%
Mérhető bemeneti teljesítmény	6 750	4 257	3 165
Mérhető kimeneti teljesítmény	5 671	3 653	2 747
Számított hatékonyság %	84	85	86
Minimális számított teljesítmény	84
Teljesítménymérés nyugalomban
Környezeti hőmérséklet	20^ C
Bemeneti feszültség	230V
Nyomaték kikapcsolási	50Hz
Tesztelési idő	10 perc
A mért bemeneti adatok az elején	35.88W
A mért bemeneti adatok a végén	34.27W

3. Általános leírás

A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen arra, hogy a készüléket a jelen használati utasításban foglaltaknak megfelelően üzemeltesse és karbantartsa. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.

4. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet, súlyos sérülést vagy halálos balesetet okozhat.

A figyelmeztetésekben és a használati utasítás leírásában az "eszköz" vagy "termék" kifejezés a következőkre utal MMA hegesztőgép

4.1. Általános megjegyzések

• Ügyeljen saját és harmadik személyek biztonságára, olvassa el és kövesse a készülék kezelési utasításában található útmutatásokat..
• A készülék üzembe helyezését, használatát, üzemeltetését és javítását csak szakemberek végezhetik.
• A készüléket tilos nem a rendeltetésének megfelelően használni.

4.2. Útmutató tűzveszélyes munka biztonságos végzéséhez

Az épület és a helyiségek előkészítése a tűzveszélyes munkák elvégzéséhez:

• a munkavégzés helyéről és helységéből az éghető anyagokat és szennyeződéseket el kell távolítani;
• távolítson el biztonságos távolságra minden gyúlékony és gyúlékony csomagolásban lévő nem gyúlékony tárgyat;
• az el nem távolítható anyagokat és tárgyakat óvjuk hegesztési fröccsenések ellen, pl. fémlemezekkel, gipszkartonokkal stb.;
• ellenőrizze, hogy a szomszédos helyiségekben lévő gyúlékony anyagok vagy tárgyak nem igényelnek-e helyi óvintézkedéseket;
• tömítse el gyúlhatatlan anyagokkal az összes szerelő- és szellőzőnyílást.;
• minden olyan elektromos-, gáz- és installációs vezetéket és kábelt biztosítson be hegesztési fröccsenés ellen, melyeknek éghető burkolata van és a tűzveszélyes munkák hatósugarán bévül találhatók;
• ellenőrizze, hogy a tervezett munkák helyén nem végeztek-e festést vagy más gyúlékony anyagokkal kapcsolatos munkát az adott napon.

A szikrák tüzet okozhatnak

A hegesztés közben keletkező szikrák tüzet, robbanást és a csupasz börön égési sérülést okozhatnak. Hegesztés közben viseljen hegesztőkesztyűt és védőruházatot. Távolítson el vagy biztosítsa minden gyúlékony anyag biztonságos tárolását a munkavégzés helyén. Ne hegesszen gyúlékony folyadékot tartalmazó zárt edényeket vagy tartályokat. Az ilyen edényeket vagy tartályokat hegesztés előtt ki kell öblíteni a gyúlékony folyadékok eltávolítása érdekében. Ne hegesszen gyúlékony gázok, gőzök vagy

folyadékok közelében. A tűzoltó felszerelést (tűzoltó pokrócot, por- vagy haboltó készülék) a munkahely közelében, jól láthatóan és könnyen hozzáférhető helyen kell elhelyezni.

A palack felrobbanhat

Csak jóváhagyott gázpalackokat és megfelelően működő reduktort használjon. A palackot függőleges helyzetben kell szállítani és tárolni. Védje a palackokat hőforrásoktól, feldőléstől és mechanikai sérülésektől. Tartsa a gázkészülék összes alkatrészét jó állapotban: palackot, tömlőt, csatlakozókat, reduktorokat.

A hegesztett anyagok égési sérülést okozhatnak

Soha ne érjen a hegesztett alkatrészekhez fedetlen testrészekkel. A munkadarab érintésekor és mozgatásakor mindig hansználjon hegesztőkesztyűt és fogót.

4.3. A munkahely előkészítése a hegesztéshez

Vigyázat! A hegesztés tüzet vagy robbanást okozhat.

• Tartsa be a hegesztési munkákra vonatkozó egészségügyi és biztonsági előírásokat, és szerelje fel a munkahelyet megfelelő tűzoltó készülékkel.
• Tilos olyan helyen hegeszteni, ahol gyúlékony anyagok meggyulladhatnak.
• Tilos olyan légkörben hegeszteni, amely éghető gázok, gözök, ködök vagy porok levegővel alkotott robbanásveszélyes keverékét tartalmazza.
• Távolítson el minden gyúlékony anyagot a hegesztés helyétől 12 m-es körzetben, és ha ez nem lehetséges, fedje le a gyúlékony anyagokat nem gyúlékony burkolattal.
• Tegyen óvintézkedéseket a szikrák és az izzó fémrészecskék ellen.
• Vegye figyelembe, hogy a szikrák vagy forró fémszilánkok áthatolhatnak a védősapkákon, fedeleken vagy árnyékolókon lévő nyílásokon.
• Ne hegeszteni olyan tartályokat vagy hordókat, amelyek gyúlékony anyagokat tartalmaznak vagy tartalmaztak. A közelükben is tilos a hegesztés.
• Ne hegeszti nyomás alatt álló tartályokat, nyomóvezetékeket vagy nyomástartályokat.
• Mindig gondoskodjon megfelelő szellőzésről.
• A hegesztés megkezdése előtt győződjön meg arról, hogy stabil helyzetben van.

4.4. Személyes védelmi eszközök

Vigyázat! Az elektromos hegesztőív sugárzása károsíthatja a szemet vagy a bőrt.

• Hegesztéskor viseljen tiszta, olajmentes, nem gyúlékony és nem vezető anyagból (bőr, vastag pamut) készült védőruházatot, bőrkesztyűt, magas csizmát és védőcsuklyát.
• Hegesztés előtt szabaduljon meg minden gyúlékony vagy robbanásveszélyes tárgytól, például propán-bután öngyújtótól és gyufától.
• Használjon arcvédőt (sisakot vagy védőpajzsot), és a hegesztő látási viszonyainak és a hegesztési áramnak megfelelő árnyékolóval fedje le a szemét. A biztonsági szabványok 9-es (legalább 8-as) árnyékolást javasolnak 300 A alatti áramerősség esetén. Alacsonyabb árnyékolási árnyékolás is használható, ha az ívet a munkadarab elfedi.
• A sisak vagy más védőpajzs alatt mindig használjon jóváhagyott védőszemüveget oldalsó védőpajzzsal.
• Használjon munkahelyi védőpajzsokat, hogy megvédjen másokat a vakító fénytől vagy a fröccsenő fénytől.
• Mindig viseljen füldugót vagy más hallásvédőt a túlzott zaj ellen és annak megakadályozására, hogy a fröccsenő víz a fülébe jusson.
• Figyelmeztesse a járókelőket, hogy ne nézzenek az elektromos ívre.

4.5. Áramütés elleni védelem

Vigyázat! Az áramutés halálos lehet!

• Csatlakoztassa a tápkábelt a legközelebbi konnektorba, és vezesse azt praktikus és biztonságos módon. Kerülje a kábel gondatlan szétterítését a helyiségben, ismeretlen padlózaton, ami áramütéshez vagy tűzhöz vezethet.
• Az elektromosan töltött részekkel való érintkezés áramütést vagy súlyos égési sérüléseket okozhat.
• Az elektromos ív és a munkaterület elektromosan feltöltődik, amikor áram folyik.
• A bemeneti áramkör és a készülék belső áramköre is feszültség alatt áll, ha a készülék be van kapcsolva.
• Ne érintse meg a feszültség alatt álló alkatrészeket.
• Viseljen száraz, szöszmentes, szigetelt kesztyűt és védőruházatot.
• Használjon szigetelőszőnyeget vagy más szigetelő bevonatot a padlón, amely elég nagy ahhoz, hogy megakadályozza a test és a tárgy vagy a padló közötti érintkezést.
• Ne érintse meg az elektromos íveket.
• Az elektróda kezelése, tisztítása vagy cseréje előtt kapcsolja ki a tápellátást.
• Győződjön meg róla, hogy a földelő kábel megfelelően csatlakoztatva van, és hogy a dugó megfelelően be van dugva a földelt konnektorba. A készülék földelésének helytelen csatlakoztatása életveszélyes lehet.
• Rendszeresen ellenőrizze a tápkábeleket sérülések vagy szigeteléshiány szempontjából. A sérült kábelt ki kell cserélni. A szigetelés gondatlan javítása halálhoz vagy egészségkárosodáshoz vezethet.
• Kapcsolja ki a készüléket, ha nem használja.
• A kábelt nem szabad a test köré tekerni.
• A munkadarabot megfelelően földelni kell.
• Csak jó állapotban lévő tartozékok használhatók.
• A készülék sérült részeit meg kell javítani vagy ki kell cserélni. A magasban történő munkavégzésnél biztonsági övet kell használni.
• Minden felszerelést és biztonsági elemet egy helyen kell tárolni.
• Tartsa a markolat hegyét távol a testtöl, amikor a ravaszt aktiválja.
• Csatlakoztassa a földkábelt a munkadarabhoz vagy a lehető legközelebb ahhoz (pl. a munkapadhoz).

Vigyázat! A tápkábel leválasztása után a készülék még mindig feszültség alatt lehet.

- A készülék kikapcsolása és a feszültségkábel leválasztása után ellenőrizze a feszültséget a bemeneti kondenzátoron, és győződjön meg arról, hogy a feszültség értéke nulla, ellenkező esetben ne nyúljon a készülék alkatrészeinek érintéséhez.

4.6. Gázok és füstök

Vigyázat! A gáz káros lehet az egészségre, vagy halált is okozhat!

• Mindig tartson távolságot a gázkivezetéstől.
• Hegesztés közben ügyeljen a levegőcserére, elkerülve a gázok belélegzését.
• Vegyi anyagok (zsírok, oldószerek) eltávolítása a munkadarabok felületéről, mivel azok magas hőmérsékleten égnek, és mérgező füstöt bocsátanak ki.
• A horganyzott alkatrészek hegesztése csak hatékony elszívással, szűréssel és tiszta levegővel megengedett. A cinkgőzök nagyon mérgezőek, és a mérgezés tünete az úgynevezett cinkláz.

5. Használati utasítás

5.1. Általános megjegyzések

• A készüléket rendeltetésszerű használatának megfelelően kell használni, betartva az egészségügyi és biztonsági előírásokat, valamint az adattáblán szereplő adatokból adódó korlátozásokat (IP-szint, munkaciklus, tápfeszültség stb.).

• A készüléket nem szabad kinyitni, mivel ez a garancia érvényét veszti. Ezenkívül a felrobbanó csupasz alkatrészek személyi sérülést okozhatnak.

• A gyártó nem vállal felelősséget a készülék műszaki változtatásaiért vagy az ezekből adódó anyagi károkért.

• A készülék meghibásodása esetén forduljon a szervizközponthoz.
• Ne takarja le a készülék szellőzőnyílásait – állítsa a hegesztőgépet 30 cm-es távolságra a környező tárgyaktól.
• A hegesztőgépet nem szabad hónunk alatt vagy a test közelében tartani.
• A készüléket tilos agresszív környezetű, erősen poros helyiségekben, valamint erős elektromágneses mezőt kibocsátó berendezések közelében telepíteni.

5.2. A készülék tárolása

• Védje a készüléket a víztől és a nedvességtől.
- A hegesztőgépet nem szabad fűtött felületre helyezni.
- A gépet száraz és tiszta helyiségben tárolja.

5.3. A készülék csatlakoztatása

5.3.1. Áramra csatlakoztatás

• A készülék csatlakoztatását szakképzett személynek kell végeznie. Ezenkívül a szükséges képesítéssel rendelkező személynek ellenőriznie kell, hogy a földelés és az elektromos berendezések, beleértve a védelmi rendszert is, megfelelnek-e a biztonsági előírásoknak és megfelelően működnek-e.
• A készüléket a munkaterület közelében kell elhelyezni.
• Kerülje túl hosszú kábelek használatát a készülék csatlakoztatásához.
• Az egyfázisú hegesztőgépeket földelővel ellátott aljzathoz kell csatlakoztatni.
• A 3-fázisú hálózatról táplált hegesztőgépeket dugó nélkül szállítjuk, ilyen dugót saját kezűleg kell beszerezni, és a telepítést szakképzett személynek kell elvégeznie.

VIGYÁZAT! A készüléket csak akkor szabad működtetni, ha működőképes biztosítékkal ellátott berendezéshez van csatlakoztatva.

6. Termék áttekintés

Az alábbi kép az S-MMA-140 MINI hegesztőgépet ábrázolja, az ebben a kézikönyvben leírt többi modell a műszaki paraméterektől eltekintve ugyanúgy néz ki.

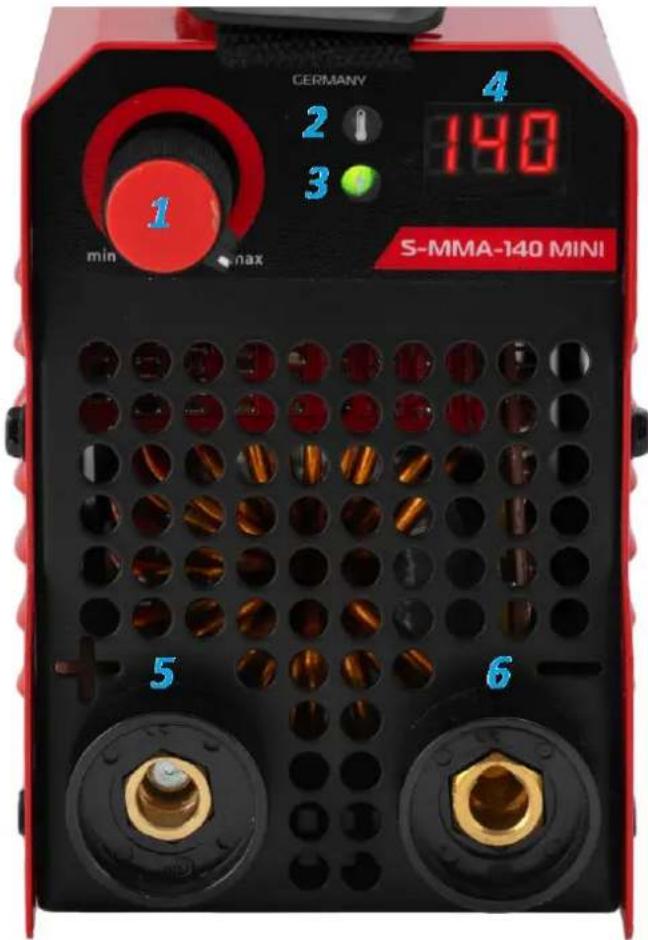

Elölnézet

1.	Hegesztőáram-szabályozó gomb
2.	Áramellátás-jelző
3.	Termikus túlterhelés jelzőfénye - Ha a készülék túlmelegszik, ez a fény kigyullad, és a készülék kikapcsol. Ne próbálja meg újraindítani a hegesztést úgy, hogy a gépet a ventilátorok bekapcsolva hagyja. A kijelző automatikusan kikapcsol, amikor a készülék lehül. Figyeljen a névleges működési ciklusra.
4.	Hegesztési áram kijelzése.
5.	Hegesztőkábel aljzat (pozitív pólusú)
6.	Munkadarab vezeték aljzat (negatív pólus)

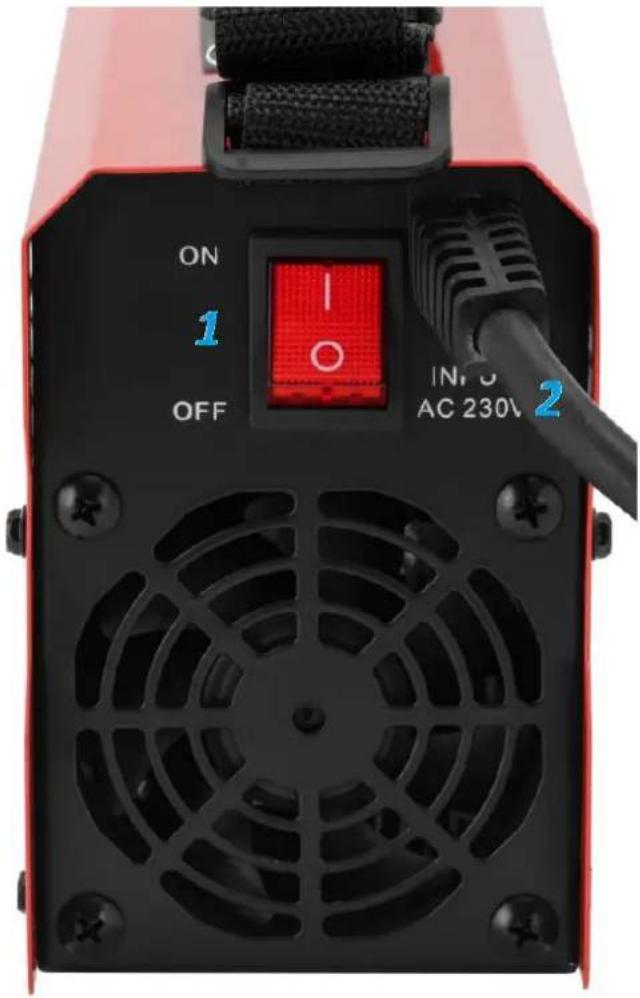

Hátsó nézet

ON 1 OFF I O IN: 5 AC 230V 2

1.	Fő ON / OFF kapcsoló
2.	Tápkábel

7. A vezetékek csatlakoztatása

VIGYÁZAT! Az elektromos berendezést, amelyhez a gépet csatlakoztatnák, túlárambiztosítékkal kell ellátni.

Ha hosszabbítót használ, annak keresztmetszete legalább akkora legyen, mint a tápkábelé.

VIGYÁZAT! A kábelek csatlakoztatását a készülékhez úgy kell elvégezni, hogy a tápellátás ki van kapcsolva és a készülék ki van kapcsolva.

1) Csatlakoztassa a hegesztőpisztoly kábelét a "-" jellel jelölt csatlakozóhoz, és csavarja el a kábel dugóját a csatlakozás rögzítéséhez.
2) Csatlakoztassa a földkábelt a "-" jelzésű csatlakozóhoz, és csavarja el a kábeldugót a csatlakozás rögzítéséhez.

Vigyázat! A kábelek polaritása különböző lehet! Minden polaritási információt az elektróda gyártója által biztosított csomagoláson kell feltüntetni!

3) Csatlakoztassa a tápkábelt egy konnektorba, és indítsa el a gépet. Miután a tömegkábelt a munkadarabhoz csatlakoztatta, kezdődhet a munka.

8. A csomagolás ártalmatlanítása

Kérjük, hogy a csomagolóelemeket (karton, műanyag szalagok és polisztírol) őrizze meg, hogy amennyiben a készüléket szervizelésre vissza kell vinni, az a lehető legjobban védve legyen a szállítás során!

9. Szállítás és tárolás

Szállítás közben a készüléket rögzíteni kell ütések és felborulás ellen, és nem szabad fejjel lefelé helyezni. A készüléket jól szellőző helyiségben kell tárolni, ahol száraz a levegő és nincsenek korrozív gázok.

10. Tisztítás és karbantartás

• Minden tisztítás előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja a készüléket teljesen lehűlni.
• Távolítsa el a hegesztőpisztoly hegyéről a fröccsöt, és ellenőrizze az alkatrészek állapotát. A sérült alkatrészeket azonnal ki kell cserélni.
• A felületek tisztításához csak nem korrozív tisztítószereket használjon.
• Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.
• Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.
• A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.
• Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.
• A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
• Rendszeresen távolítsa el a port száraz és tiszta sűrített levegővel.

11. A készülék rendszeres ellenőrzése

Rendszeresen ellenőrizze a készülék alkatrészeit, hogy nem sérültek-e. Ha igen, hagyja abba a készülék használatát. Kérjük, azonnal forduljon az eladóhoz a javítás érdekében.

MEGJEGYZÉS: Soha ne nyissa ki a készüléket az ügyfélszolgálattal való konzultáció nélkül. Ez a garancia elvesztéséhez vezethet.
