S-MMA-180 MINI - Spawarka Stamos - Bezpłatna instrukcja obsługi

Typ produktu	Spawarka MMA
Model	S-MMA-180 MINI
Marka	Stamos
Napięcie wejściowe nominalne	230 V ~ / 50 Hz
Zakres prądu spawania	30 - 180 A
Napięcie jałowe	62 V
Współczynnik pracy (przy 180 A)	30 %
Prąd spawania przy 100% współczynniku pracy	99 A
Prąd spawania przy 60% współczynniku pracy	128 A
Prąd spawania przy 30% współczynniku pracy	180 A
Klasa izolacji	F
Stopień ochrony obudowy	IP21S
Zmierzona moc wejściowa (przy 30% współczynniku pracy)	5 820 W
Zmierzona moc wyjściowa (przy 30% współczynniku pracy)	4 976 W
Wydajność (przy 30% współczynniku pracy)	84 %
Wskaźnik przeciążenia termicznego	Tak
Przełącznik włącz/wyłącz	Tak
Złącza	Gniazdo kabla spawalniczego (biegun dodatni) i gniazdo kabla masowego (biegun ujemny)
System chłodzenia	Wentylacja
Przeznaczenie	Spawanie MMA (elektrodą otuloną)

Często zadawane pytania - S-MMA-180 MINI Stamos

Jak prawidłowo podłączyć kable spawalnicze?

Upewnij się, że urządzenie jest wyłączone i odłączone od zasilania. Podłącz kabel uchwytu spawalniczego do złącza oznaczonego znakiem '+' i obróć, aby zabezpieczyć. Podłącz kabel masowy do złącza oznaczonego '-' i obróć, aby zabezpieczyć. Sprawdź polaryzację zgodnie z instrukcjami producenta elektrod.

Co zrobić, gdy zapali się wskaźnik przeciążenia termicznego?

Wskaźnik informuje o przegrzaniu. Urządzenie wyłącza się automatycznie. Nie próbuj uruchamiać ponownie. Pozostaw wentylatory włączone i poczekaj, aż wskaźnik zgaśnie, co oznacza, że urządzenie ostygło. Przestrzegaj nominalnego współczynnika pracy.

Jakiego rodzaju elektrod używać z tą spawarką?

Ta spawarka jest przeznaczona do spawania MMA elektrodami otulonymi. Sprawdź zalecenia producenta elektrod, aby wybrać odpowiednią średnicę i typ do swojego zastosowania. Polaryzacja może się różnić: postępuj zgodnie z oznaczeniami na opakowaniu.

Jakie są podstawowe środki ostrożności?

Noś odzież ochronną ognioodporną, rękawice spawalnicze, maskę spawalniczą z odpowiednim przyciemnieniem oraz okulary ochronne. Upewnij się, że obszar pracy jest wolny od materiałów łatwopalnych. Nigdy nie dotykaj części pod napięciem. Zapewnij odpowiednią wentylację, aby uniknąć wdychania dymów.

Jak czyścić i konserwować urządzenie?

Przed czyszczeniem odłącz urządzenie od zasilania i pozostaw do ostygnięcia. Wyczyść otwory wentylacyjne szczotką i sprężonym powietrzem. Używaj niekorozyjnych środków. Nigdy nie zanurzaj urządzenia w wodzie ani nie używaj strumienia wody. Wysusz wszystkie elementy przed ponownym użyciem.

Czy mogę użyć przedłużacza? Jeśli tak, jaki przekrój?

Tak, ale przekrój przedłużacza musi być co najmniej równy przekrojowi kabla zasilającego. Używaj przedłużacza odpowiedniego do mocy urządzenia. Unikaj bardzo długich kabli, aby zminimalizować spadki napięcia.

Czym jest współczynnik pracy i jak go interpretować?

Współczynnik pracy określa procent czasu, w którym urządzenie może spawać przy danym prądzie w ciągu 10 minut. Na przykład przy 180 A współczynnik pracy wynosi 30%, co oznacza 3 minuty spawania, a następnie 7 minut przerwy. Przestrzegaj tych limitów, aby uniknąć przegrzania.

Co zrobić w przypadku awarii?

W przypadku problemu nie otwieraj urządzenia. Skontaktuj się z obsługą klienta. Nieautoryzowane otwarcie unieważnia gwarancję. Przed kontaktem z pomocą techniczną sprawdź połączenia, zasilanie i bezpieczniki.

Czy urządzenie nadaje się do spawania na zewnątrz?

Urządzenie ma stopień ochrony IP21S, co chroni je przed wnikaniem ciał stałych o średnicy większej niż 12 mm oraz przed pionowo padającymi kroplami wody. Może być używane na zewnątrz przy suchej pogodzie, ale unikać wystawienia na deszcz lub nadmierną wilgoć.

Jak ustawić prąd spawania?

Użyj pokręteł regulacji prądu spawania na przednim panelu. Wartość wyświetlana jest numerycznie. Dostosuj w zależności od średnicy elektrody i grubości spawanego metalu. Zacznij od wartości zalecanej przez producenta elektrod.

INSTRUKCJA OBSŁUGI S-MMA-180 MINI Stamos

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładne tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozmniejsności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

1. Symbole

		Należy zapoznać się z instrukcją obsługi.
		Produkt podlegający recyklingowi.
		Spełnia wymagania odpowiednich norm bezpieczeństwa.
		Należy stosować odzież ochronną zabezpieczającą całe ciało.
		Uwaga! Zaóż rękawice ochronne.
		Należy stosować okulary ochronne
		Stosuj obuwie ochronne.
		Uwaga! Gorąca powierzchnia może spowodować oparzenia.
		Uwaga! Ryzyko pożaru lub wybuchu.
		Uwaga! Szkodliwe opary, niebezpieczeństwo zatrucia. Gazy i opary mogą być niebezpieczne dla zdrowia. Podczas procesu spawania wydobywają się gazy i opary spawalnicze. Wdychanie tych substancji może być niebezpieczne dla zdrowia.
		Należy stosować maskę spawalniczą z odpowiednim stopniem zaciemnienia filtra.
		UWAGA! Szkodliwe promieniowanie łuku spawalniczego
		Nie wolno dotykać części pod napięciem

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

1. Dane techniczne

Nazwa produktu	Spawarka MMA
Model produktu	S-MMA-100 MINI	S-MMA-140 MINI	S-MMA-160 MINI	S-MMA-180 MINI	S-MMA-200 MINI
Znamionowe napięcie wejściowe [V] / Częstotliwość [Hz]	230V~/50Hz
Zakres prądu spawania [A]	25-100	30-140	30-160	30-180	30-200
Napięcie biegu jałowego [V]	62	62	62	62	62
Znamionowy cykl pracy [%]	30	30	30	30	30
Prąd spawania w cyklu pracy 100% [A]	55	76	88	99	110
Prąd spawania w cyklu pracy 60% [A]	71	98	114	128	142
Prąd spawania w cyklu pracy 30% [A]	100	140	160	180	200
Klasa izolacji	F	F	F	F	F
Stopień ochrony obudowy	IP21S	IP21S	IP21S	IP21S	IP21S

S-MMA-100 MINI
Cykl pracy	30%	60%	100%
Zmierzona moc wejściowa	2 864	1 890	1 460
Zmierzona moc wyjściowa	2 418	1 611	1 248
Obliczona wydajność %	84	85	85
Minimalna obliczona wydajność	84
Pomiar mocy w stanie spoczynku
Temperatura otoczenia	20°C
Napięcie wejściowe	230V
Częstotliwość	50Hz
Czas testu	10 min
Zmierzone dane wejściowe na początku	33.19 W
Zmierzone dane wejściowe na końcu	33.62W

S-MMA-140 MINI
Cykl pracy	30%	60%	100%
Zmierzona moc wejściowa	4 364 2 757 2 075
Zmierzona moc wyjściowa	3 641	2 344	1 776
Obliczona wydajność %	83	85	85
Minimalna obliczona wydajność	83
Pomiar mocy w stanie spoczynku
Temperatura otoczenia	20°C
Napięcie wejściowe	230V
Częstotliwość	50Hz
Czas testu	10 min
Zmierzone dane wejściowe na początku	35.26W
Zmierzone dane wejściowe na końcu	34.18W
S-MMA-160 MINI
Cykl pracy	30%	60%	100%
Zmierzona moc wejściowa	4 943	3 252	2 379
Zmierzona moc wyjściowa	4 231	2 842	2 077
Obliczona wydajność %	84	86	87
Minimalna obliczona wydajność	84
Pomiar mocy w stanie spoczynku
Temperatura otoczenia	20°C
Napięcie wejściowe	230V
Częstotliwość	50Hz
Czas testu	10 min
Zmierzone dane wejściowe na początku	34.29W
Zmierzone dane wejściowe na końcu	33.47W

S-MMA-180 MINI
Cykl pracy	30%	60%	100%
Zmierzona moc wejściowa	5 820	3 710	2 720
Zmierzona moc wyjściowa	4 976	3 232	2 390
Obliczona wydajność %	84	86	87
Minimalna obliczona wydajność	84
Pomiar mocy w stanie spoczynku
Temperatura otoczenia	20°C
Napięcie wejściowe	230V
Częstotliwość	50Hz
Czas testu	10 min
Zmierzone dane wejściowe na początku	33.69W
Zmierzone dane wejściowe na końcu	33.15W

S-MMA-200 MINI
Cykl pracy	30%	60%	100%
Zmierzona moc wejściowa	6 750	4 257	3 165
Zmierzona moc wyjściowa	5 671	3 653	2 747
Obliczona wydajność %	84	85	86
Minimalna obliczona wydajność	84
Pomiar mocy w stanie spoczynku
Temperatura otoczenia	20°C
Napięcie wejściowe	230V
Częstotliwość	50Hz
Czas testu	10 min
Zmierzone dane wejściowe na początku	35.88W
Zmierzone dane wejściowe na końcu	34.27W

3. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

4. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do:

Spawarka MMA

4.1. Uwagi ogólne

• Należy zadbać o bezpieczeństwo własne i osób postronnych zapoznając się i postępując dokładnie z wytycznymi zawartymi w instrukcji urządzenia.
• Do uruchomienia, użytkowania, obsługi i naprawy urządzenia wolno dopuszczać wyłącznie osoby wykwalifikowane.
• Urządzenia nie wolno używać niezgodnie z przeznaczeniem.

4.2. Wytyczne zabezpieczenia prac niebezpiecznych pożarowo

Przygotowanie budynku i pomieszczeń do prowadzenia prac niebezpiecznych pożarowo polega na:

• oczyszczeniu pomieszczeń lub miejsc, gdzie będą wykonywane prace z wszelkich materiałów palnych i zanieczyszczeń;
• odsunięciu na bezpieczną odległość wszelkich przedmiotów palnych i niepalnych w opakowaniach palnych;
• zabezpieczenie przed działaniem np. odprysków spawalniczych materiałów, których usunięcie nie jest możliwe, poprzez osłonięcie ich np. arkuszami blachy, płytami gipsowymi itp.;
• sprawdzeniu, czy znajdujące się w sąsiednich pomieszczeniach materiały lub przedmioty podatne na zapalenie nie wymagają zastosowania lokalnych zabezpieczeń;
• uszczelnieniu materiałami niepalnymi wszelkich przelotowych otworów instalacyjnych, wentylacyjnych itp., znajdujących się w pobliżu miejsca prowadzenia prac;
• zabezpieczeniu przed rozpryskami spawalniczymi lub uszkodzeniami mechanicznymi przewodów elektrycznych, gazowych oraz instalacyjnych z palną izolacją, o ile znajdują się w zasięgu zagrożenia spowodowanego pracami pożarowo niebezpiecznymi;
• sprawdzeniu, czy w miejscu planowanych prac nie prowadzono tego dnia prac malarskich lub innych przy użyciu substancji łatwo zapalnych.

Iskry mogą spowodować pożar

Iskry powstające podczas spawania mogą powodować pożar, wybuch i oparzenia nieosłoniętej skóry. Podczas spawania należy mieć na sobie rękawice spawalnicze i ubranie ochronne. Usuwać lub zabezpieczać wszelkie łatwopalne materiały i substancje z miejsca pracy. Nie wolno spawać zamkniętych pojemników lub zbiorników, w których znajdowały się łatwopalne ciecze. Pojemniki lub zbiorniki takie powinny być przepłukane przed spawaniem w celu usunięcia łatwopalnych cieczy. Nie spawać w pobliżu łatwopalnych gazów, oparów lub cieczy. Sprzęt przeciwpożarowy (koce gaśnicze i gaśnice proszkowe lub śniegowe) powinien być usytuowany w pobliżu stanowiska pracy w widocznym i łatwo dostępnym miejscu.

Butla może wybuchnąć

Stosować tylko atestowane butle na gaz i poprawnie działający reduktor. Butla powinna być transportowana i przechowywana oraz ustawiana w pozycji pionowej. Chronić butle przed działaniem źródeł ciepła, przewróceniem i uszkodzeniami mechanicznymi. Utrzymywać w dobrym stanie wszystkie elementy instalacji gazowej: butla, wąż, złączki, reduktor.

Spawane materiały mogą poparzyć

Nigdy nie dotykać spawanych elementów niezabezpieczonymi częściami ciała. Podczas dotykania i przemieszczania spawanego materiału, należy zawsze stosować rękawice spawalnicze i szczypce.

4.3. Przygotowanie miejsca pracy do spawania

Uwaga! Spawanie może wywołać pożar lub eksplozję.

• Należy przestrzegać przepisów bezpieczeństwa i higieny pracy dotyczących prac spawalniczych oraz wyposażić stanowisko pracy w odpowiednią gaśnicę
• Zabronione jest spawanie w miejscach, w których może dojść do zapłonu materiałów łatwopalnych.
• Zabronione jest spawanie w atmosferze zawierającej mieszaninę wybuchową palnych gazów, par, mgieł lub pyłów z powietrzem.
• Należy w promieniu 12 m od miejsca spawania usunąć wszystkie materiały palne, a jeżeli jest to niemożliwe, to materiały palne należy przykryć niepalnym nakryciem.
• Należy zastosować środki bezpieczeństwa przed snopem iskier oraz rozżarzonymi cząsteczkami metalu.
• Należy zwrócić uwagę na to, że iskry lub gorące odpryski metalu mogą przedostać się przez szczeliny lub otwory w nakryciach, osłonach lub parawanach ochronnych.
• Nie wolno spawać zbiorników lub beczek, które zawierają lub zawierały substancje łatwopalne. Nie wolno spawać również w ich pobliżu.
• Nie wolno spawać zbiorników pod ciśnieniem, przewodów instalacji ciśnieniowej lub zasobników ciśnieniowych.
• Zawsze należy zadbać o wystarczającą wentylację.
• Przed przystąpieniem do spawania przyjąć stabilną pozycję.

4.4. Środki ochrony osobistej

Uwaga! Promieniowanie łuku elektrycznego może uszkodzić wzrok lub skóre ciała.

• Podczas spawania należy mieć na sobie czystą, niezaolejoną odzież ochronną wykonaną z materiału niepalnego oraz nieprzewodzącego (skóra, gruba bawełna), rękawice skórzane, wysokie buty oraz kaptur ochronny.
• Przed rozpoczęciem spawania należy pozbyć się przedmiotów łatwopalnych lub wybuchowych takich jak zapalniczki na propan butan czy zapałki.
• Należy stosować ochronę twarzy (hełm lub osłone) i oczu z filtrem o stopniu zaciemnienia dobranym do wzroku spawacza i natężenia prądu spawania. Standardy bezpieczeństwa proponują

zabarwienie nr 9 (minimalnie nr 8) dla każdego natężenia prądu poniżej 300 A. Niższe zabarwienie osłony można stosować, jeżeli łuk zakrywa przedmiot obrabiany.

• Zawsze należy stosować atestowane okulary ochronne z osłoną boczną pod hełmem lub inną osłone.
• Należy stosować osłony miejsca pracy w celu ochrony innych osób przed oślepiającym promieniowaniem świetlnym lub odpryskami.
• Należy zawsze nosić zatyczki do uszu lub inną ochronę słuchu w celu ochrony przed nadmiernym hałasem oraz w celu uniknięcia przedostania się odprysków do uszu.
• Osoby postronne należy ostrzec przez patrzeniem na łuk elektryczny.

4.5. Ochrona przed porażeniem

Uwaga! Porażenie prądem elektrycznym może być śmiertelne.

• Kabel zasilający należy podłączyć do najbliżej położonego gniazda i ułożyć w sposób praktyczny i bezpieczny. Należy unikać niedbałego rozłożenia kabla w pomieszczeniu na niezbadanym podłożu, co może doprowadzić do porażenia elektrycznego lub pożaru.
• Zetknięcie się z elektrycznie naładowanymi elementami może spowodować porażenie elektryczne lub ciężkie poparzenie.
• Łuk elektryczny oraz obszar roboczy są podczas przepływu prądu naładowane elektrycznie.
• Obwód wejściowy oraz wewnętrzny obwód prądowy urządzenia znajdują się również pod napięciem przy włączonym zasilaniu.
• Nie wolno dotykać elementów znajdujących się pod napięciem elektrycznym.
• Należy nosić suche, niepodziurawione, izolowane rękawiczki oraz odzież ochronną.
• Należy stosować maty izolacyjne lub inne powłoki izolacyjne na podłodze, które są wystarczająco duże, żeby nie dopuścić do kontaktu ciała z przedmiotem lub podłogą.
• Nie wolno dotykać łuku elektrycznego.
• Przed obsługą, czyszczeniem lub wymianą elektrody należy wyłączyć dopływ prądu elektrycznego.
• Należy upewnić się, czy kabel uziemienia jest właściwie podłączony oraz czy wtyk jest właściwie połączony z uziemionym gniazdem. Nieprawidłowe podłączenie uziemienia urządzenia może spowodować zagrożenie życia lub zdrowia.
• Należy regularnie sprawdzać kable prądowe pod kątem uszkodzeń lub braku izolacji. Kabel uszkodzony należy wymienić. Niedbała naprawa izolacji może spowodować śmierć lub utratę zdrowia.
• Urządzenie należy wyłączyć, jeżeli nie jest użytkowane.
• Kabla nie wolno zawijać wokół ciała.
• Przedmiot spawany należy właściwie uziemić.
• Wolno stosować wyłącznie wyposażenie w dobrym stanie.
• Uszkodzone elementy urządzenia należy naprawić lub wymienić. Podczas pracy na wysokościach należy używać pasów bezpieczeństwa.
• Wszystkie elementy wyposażenia oraz bezpieczeństwa powinny być przechowywane w jednym miejscu.
• W chwili załączenia wyzwalacza końcówkę uchwytu należy trzymać z dala od ciała.
• Przymocować kabel masowy do elementu spawanego lub możliwe jak najbliżej tego elementu (np. do stołu roboczego).

Uwaga! Po odłączeniu kabla zasilającego urządzenie może być jeszcze pod napięciem.

- Po wyłączeniu urządzenia oraz odłączeniu kabla napięciowego należy sprawdzić napięcie na kondensatorze wejściowym i upewnić się, że wartość napięcia jest równa zeru, w przeciwnym przypadku nie wolno dotykać elementów urządzenia.

4.6. Gazy i dymy

Uwaga! Gaz może być niebezpieczny dla zdrowia lub doprowadzić do śmierci!

• Należy zawsze zachować odstęp od wylotu gazu.
• Podczas spawania należy zwrócić uwagę na wymianę powietrza, unikając wdychania gazu.
• Należy usunąć z powierzchni detali spawanych substancje chemiczne (smary, rozpuszczalniki), gdyż pod wpływem temperatury spalają się, wydzielając trujące dymy.
• Spawanie detali ocynkowanych jest dozwolone tylko przy zapewnieniu wydajnych odciągów wraz z filtracją oraz dopływu czystego powietrza. Opary cynku są bardzo toksyczne, objawem zatrucia jest tzw. Gorączka cynkowa.

5. Zasady użytkowania

5.1. Uwagi ogólne

• Urządzenie należy stosować zgodnie z przeznaczeniem, z zachowaniem przepisów BHP oraz obostrzeń wynikających z danych zawartych na tabliczce znamionowej (stopień IP, cykl pracy, napięcie zasilania itp.).
• Urządzenia nie wolno otwierać, ponieważ spowoduje to utratę gwarancji, ponadto eksplodujące nieosłonięte części mogą spowodować uszkodzenia ciała.
• Producent nie ponosi odpowiedzialności za zmiany techniczne urządzenia bądź szkody materialne wynikłe na skutek wprowadzenia tych zmian.
• W przypadku nieprawidłowego działania urządzenia należy skontaktować się z serwisem.
• Nie wolno zasłaniać szczelin wentylacyjnych urządzenia – należy ustawić spawarkę w odległości 30 cm od otaczających przedmiotów.
• Spawarki nie wolno trzymać pod ramieniem lub blisko ciała.
• Urządzenia nie wolno instalować w pomieszczeniach o agresywnym środowisku, dużym zapyleniu oraz w pobliżu urządzeń o dużej emisji pola elektromagnetycznego.

5.2. Przechowywanie urządzenia

• Urządzenie należy chronić przed wodą i wilgocią.
• Spawarki nie wolno stawiać na podgrzewanej powierzchni.
• Maszynę należy przechowywać w suchym i czystym pomieszczeniu.

5.3. Podłączenie urządzenia

5.3.1. Podłączenie prądu

• Podłączenia urządzenia powinna dokonać osoba wykwalifikowana. Ponadto osoba z niezbędnymi kwalifikacjami powinna sprawdzić, czy uziemienie oraz instalacja elektryczna wraz układem zabezpieczenia jest zgodna z przepisami bezpieczeństwa i funkcjonuje prawidłowo.
• Urządzenie należy ustawić w pobliżu miejsca pracy.
• Należy unikać zbyt długich przewodów do podłączenia urządzenia.
• Spawarki jednofazowe powinny być podłączone do gniazda wyposażonego w bolec uziemiający.
• Spawarki zasilane z sieci 3-fazowej są dostarczane bez wtyczki, należy we własnym zakresie zaopatrzyć się w taką wtyczkę, a montaż zlecić wykwalifikowanej osobie.

UWAGA! Urządzenie wolno eksploatować wyłącznie do instalacji ze sprawnym bezpiecznikiem.

6. Opis urządzenia

Poniżej przedstawiono widok spawarki S-MMA-140 MINI, pozostałe modele opisywane w tej instrukcji, poza parametrami technicznymi, mają taki sam wygląd.

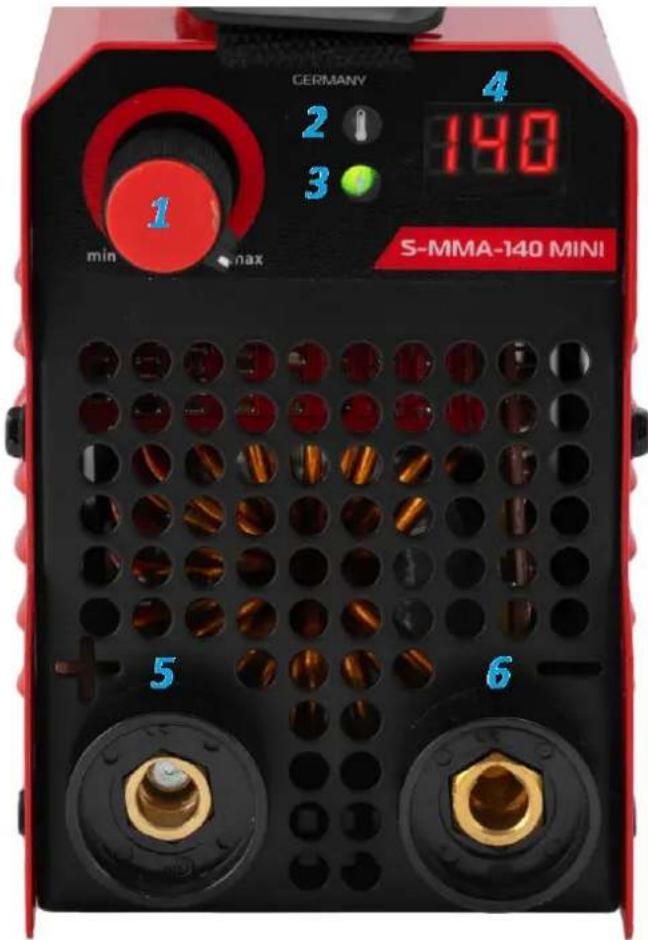

Widok z przodu

1.	Pokrętło regulacji prądu spawania.
2.	Kontrolka zasilania.
3.	Kontrolka przeciążenia termicznego – z chwilą przegrzania urządzenia lampka ta zapali się, a urządzenie wyłączyć się. Nie należy próbować ponownie rozpoczynać spawania, pozostawiając urządzenie z włączonymi wentylatorami. Lampka wyłączyć się automatycznie po schłodzeniu urządzenia. Należy zwrócić uwagę na znamionowy cykl pracy.
4.	Wyświetlacz prądu spawania.
5.	Gniazdo przewodu spawalniczego (biegun dodatni)
6.	Gniazdo przewodu masy (biegun ujemny)

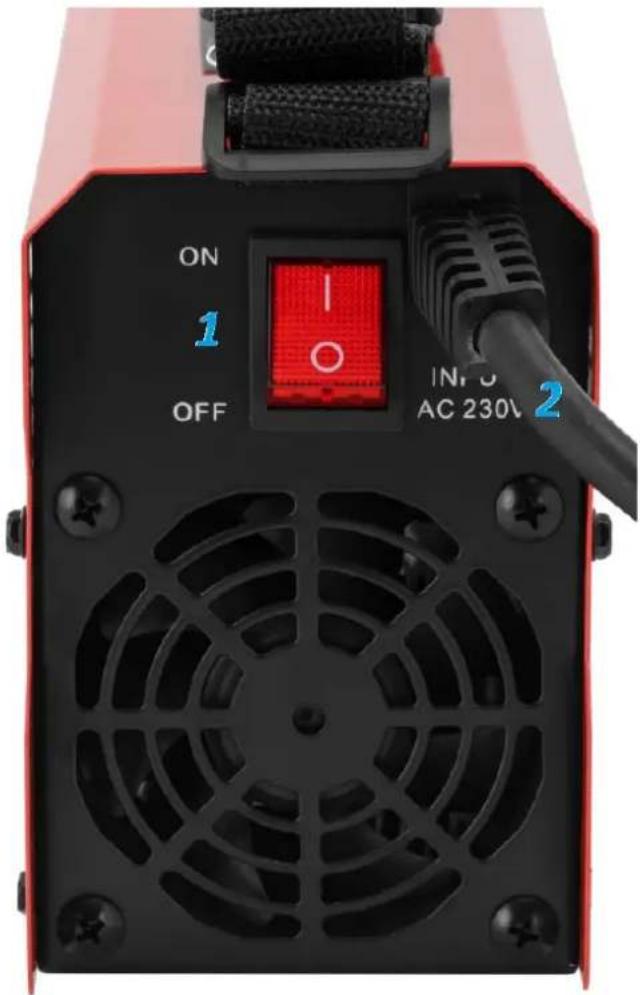

Widok z tyłu:

1.	Włącznik główny ON/OFF
2.	Przewód zasilania

7. Podłączenie przewodów

UWAGA! Instalacja elektryczna do której zostanie podłączona maszyna powinna być wyposażona w bezpiecznik nadprądowy.

W przypadku stosowania przedłużacza, jego przekrój powinien być co najmniej taki sam jak przewodu zasilającego.

UWAGA! Podłączenie przewodów do urządzenia musi odbywać się przy odłączonym zasilaniu i wyłączonym urządzeniu.

1) Podłączyć przewód uchwytu spawalniczego do złącza oznaczonego znakiem „+” i przekręcić wtyk przewodu, aby zabezpieczyć połączenie.
2) Podłączyć przewód masowy do złącza oznaczonego znakiem „-” i przekręcić wtyk przewodu, aby zabezpieczyć połączenie.

Uwaga! Polaryzacja przewodów może się różnić! Wszystkie informację dotyczące polaryzacji powinny być opisane na opakowaniu dostarczonym przez producenta elektrod!

3) Podłączyć przewód zasilający do gniazda elektrycznego i uruchomić urządzenie. Po podłączeniu przewodu masowego do przedmiotu spawanego można rozpocząć pracę.

8. Utylizacja opakowania

Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz styropianu), aby w razie konieczności oddania urządzenia do serwisu można go było jak najlepiej ochronić na czas przesyłki!

9. Transport i przechowywanie

Podczas transportu urządzenie należy zabezpieczyć przed wstrząsami i przewróceniem się oraz nie ustawiać go „do góry nogami”. Urządzenie należy przechowywać w dobrze wentylowanym pomieszczeniu, w którym obecne jest suche powietrze i nie występują gazy powodujące korozję.

10. Czyszczenie i konserwacja

• Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.
• Usunąć odpryski z końcówki uchwytu spawalniczego i sprawdzić stan części. Uszkodzone części należy natychmiast wymienić na nowe.
• Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
• Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
• Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
• Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
• Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
• Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
• Pyły należy regularnie usuwać za pomocą suchego i czystego sprężonego powietrza.

11. Regularna kontrola urządzenia

Należy regularnie sprawdzać, czy elementy urządzenia nie są uszkodzone. Jeżeli tak jest, należy zaprzestać użytkowania urządzenia. Proszę niezwłocznie zwrócić się do sprzedawcy w celu przeprowadzenia naprawy.

UWAGA: Nigdy nie wolno otwierać urządzenia bez konsultacji z serwisem klienta. Może to prowadzić do utraty gwarancji.

10. ČISTĚNÍ A ÚDRŽBA

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin-Innowacyjna 7

66-002 Zielona Góra | Poland, EU

e-mail: [e-mail]
