MANUAL DE UTILIZARE S-LS-119 Stamos

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

Specificatii

Notă: Specificațiile de mai jos sunt testate în condiții de temperatură 25°C+-5°C și încălzire timp de 20 de minute.

Nume produs: DC Electronic LoadNume model: S-LS-119
Evaluare de intrare	PutereVoltajActual	1500W0-150V0-40A
Modul CC	Gamă	0-3A	0-40A
	Rezoluție	0,1 mA	1mA
	Precizie	± (0,05% din set + 0,045% reducere.s)
Modul CV	Gamă	0-50V	0-150V
	Rezoluție	0,1 mV	1 mV
	Precizie	± (0,05% din set+0,025% reduceri)
Modul CR	Gamă	0,05Ω - 7,5KΩ
	Rezoluție	16 biti
	Precizie	± (0,05% din set+0,025% reduceri)
Modul CW	Gamă	1500 W
	Rezoluție	0,01 W
	Precizie	± (0,1% din set+0,1% reduceri)
Pantă	Gamă	0-3A	0-40A
	În ridicare	0,0001-0,3A/μs	0,001-2A/μs
	Faling	0,0001-0,3A/μs	0,001-2A/μs
Voltajmăsurare	Gamă	0-18V	0-150V
	Rezoluție	0,1 mV	1 mV
	Precizie	± (0,03% decalaj+0,025% reducere)
Măsurarea curentului	Gamă	0-3A	0-40A
	Rezoluție	0,1 mA	1mA
	Precizie	± (0,05% din set+0,045% reduceri)
Măsurarea puterii	Gamă	1500W
	Rezoluție	0,01 W
	Precizie	± (0,1% din set+0,1% reduceri)
Protectie la supra-putere		1550W
Protectie la supracurent		42A
Protectie la supratensiune		155V
Protectie impotriva temperaturii excesive		85°C
Impedanța de intrare		150KΩ
Greutate		14,85 kg
Dimensiuni (I*I*h)		47 x 38 x 15 cm

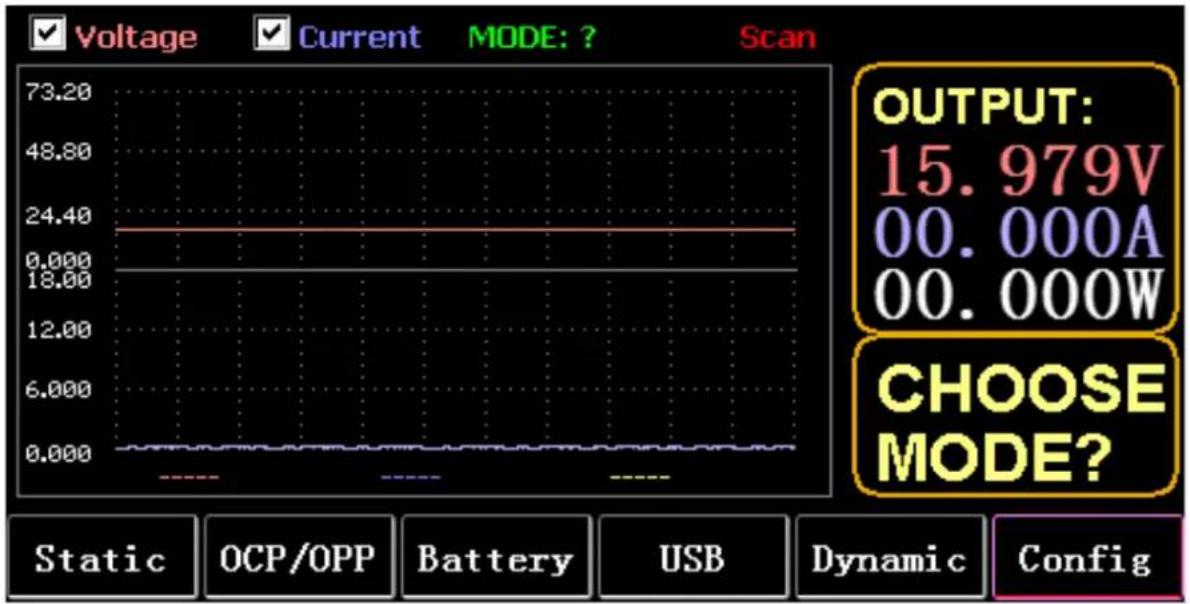

1. Interfata principala

1.1. Tastele de meniu

STATIC(F1)	Introduceți CC, CV, CW, CR sau SCURT static

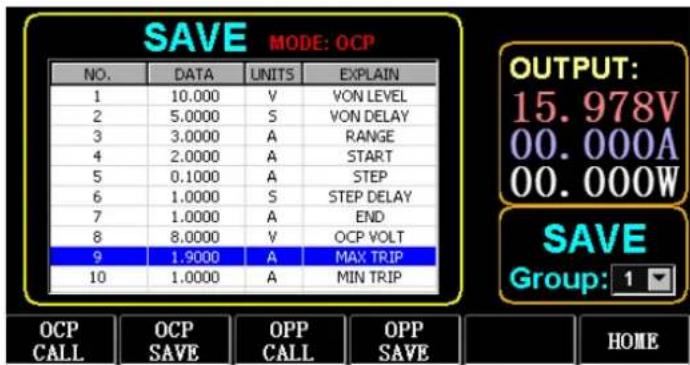

OCP/OPP(F2)	tabelele de apeluri OCP și OPP
BATTERY(F3)	Mod de măsurare a bateriei: curba VI

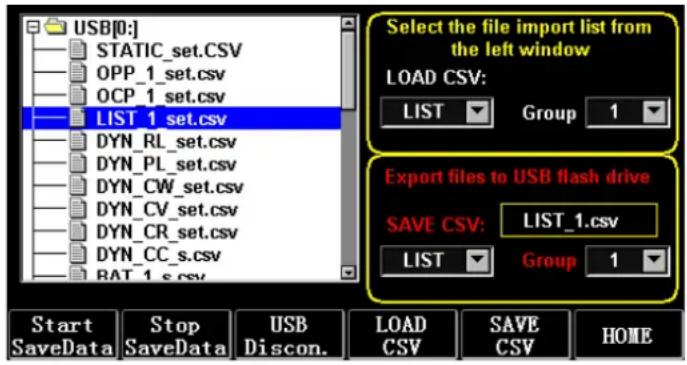

USB(F4)	Panoul va afișa logo-ul USB după introducerea discului U și va afișa gol atunci când nu este introdus. Salvați datele pe discul U, importați și exportați LISTA pe discul U.
DYNAMIC(F5)	Dynamic CC, CV, CW, CR, RL sau PL

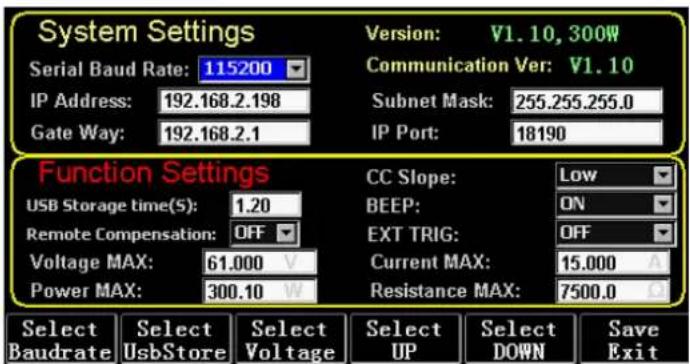

CONFIG(F6)	Setările parametrilor

1.2. Functia tastaturii

ESC	tasta pentru evadare și ștergere
F1 to F6	Taste funcționale
TAB	Schimbați focalizarea
STOP	1. Pauză în timpul afișajului formei de undă
	2. Apăsați lung pentru a face o captură de ecran
LOCK	Apăsați lung pentru a bloca tastatura și apăsați lung din nou pentru a o debloca
CC	1. Apăsați scurt pentru a intra în modul CC
	2. Apăsați lung SCURT
CV	Intrați în modul CV
CW	Intrați în modul CW
CR	Intrați în modul CR
0 to 9	1. Apăsați scurt tastele numerice
	2. Apăsați lung cifrele de la 1 la 6 pentru a apela unitățile de stocare statice de la 1 la 6

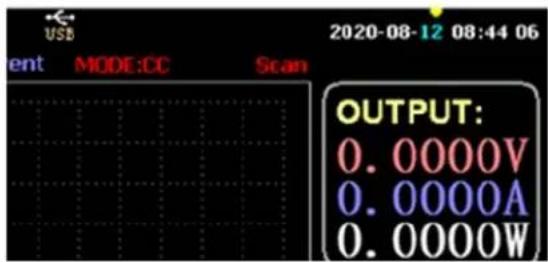

	3. Apăsați lung 7 pentru a seta RTC și apăsați lung din nou pentru a salva și a ieși

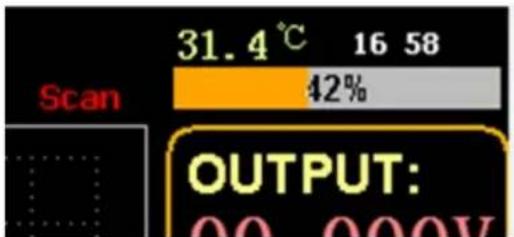

	4. Apăsați lung 8 setați iluminarea de fundal LCD și apăsați lung din nou pentru a salva și a ieși
	5. Apăsați lung 9 pentru a activa stocarea USB și apăsați lung din nou pentru a opri stocarea
	6. În interfața principală, apăsați lung 0 numeric timp de mai mult de 3 secunde pentru a calibra 0

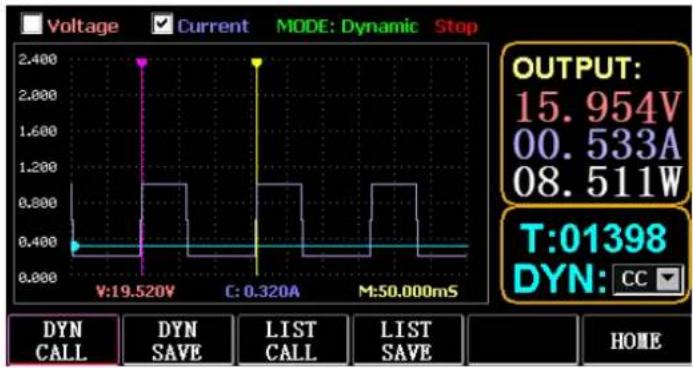

WAVE	Apăsați TAB pentru a selecta tensiunea sau curentul și apăsați WAVE pentru a afișa 4 linii de măsurare, dintre care 2 linii verticale măsoară timpul și 2 linii orizontale măsoară tensiunea și respectiv amplitudinea curentului.
	1. Apăsați scurt 6 (tasta din stânga) pentru a selecta linia verticală din stânga
	2. Apăsare scurtă4 (tasta dreapta) pentru a selecta linia verticală din dreapta și apăsați lung după STOP pentru a muta forma de undă la dreapta
	3. Apăsare scurtă (tasta sus) pentru a selecta amplitudinea tensiunii măsurate și apăsați lung pentru a modifica valoarea scalei de tensiune
	4. Apăsare scurtă (tasta jos) pentru a selecta amplitudinea curentului măsurat și apăsați lung pentru a modifica valoarea actuală a scalei
	5. Introduceți pentru a ajusta valoarea timpului de eşantionare
ON	Porniți și opriți
Enter	1. Apăsați scurt pentru a intra
	2. Apăsați lung pentru a salva
Note:	Timpul lung de apăsare este de aproximativ 1,5 secunde

2. Modul static

2.1. CC static

În modul de curent constant, sarcina consumă un curent constant, indiferent dacă tensiunea de intrare este modificată.

Operatiuni:

1) Apăsați CC sau tasta soft F1 de pe tastatură.
2) Introduceți o valoare de la 0 la 9 pe tastatura numerică.
3) Apăsați 6 și 4 pentru a muta cursorul și apăsați T și butonul pentru a regla valoarea corespunzătoare.
4) Apăsați ENTER pentru a porni/dezactiva.

2.2. CV static

În modul de tensiune constantă, sarcina menține dispozitivul sub testare la tensiunea setată, indiferent dacă curentul de intrare este modificat.

Operatii: la fel ca mai sus.

2.3. CW static

În modul de tensiune constantă, sarcina menține dispozitivul sub testare la puterea setată, indiferent dacă tensiunea de intrare și curentul sunt modificate. Operații: la fel ca mai sus.

2.4. CR static

În modul de rezistență constantă, sarcina menține dispozitivul sub testare la rezistența setată, indiferent dacă tensiunea de intrare și curentul sunt modificate. Operații: la fel ca mai sus

2.5. Functia SHORT

În modul SHORT, sarcina este scoasă la curentul maxim. Operatiuni:

Apăsați lung CC pentru a afișa MODE: SHORT pe interfață și apăsați CC, CV, CW sau CW pentru a ieși.

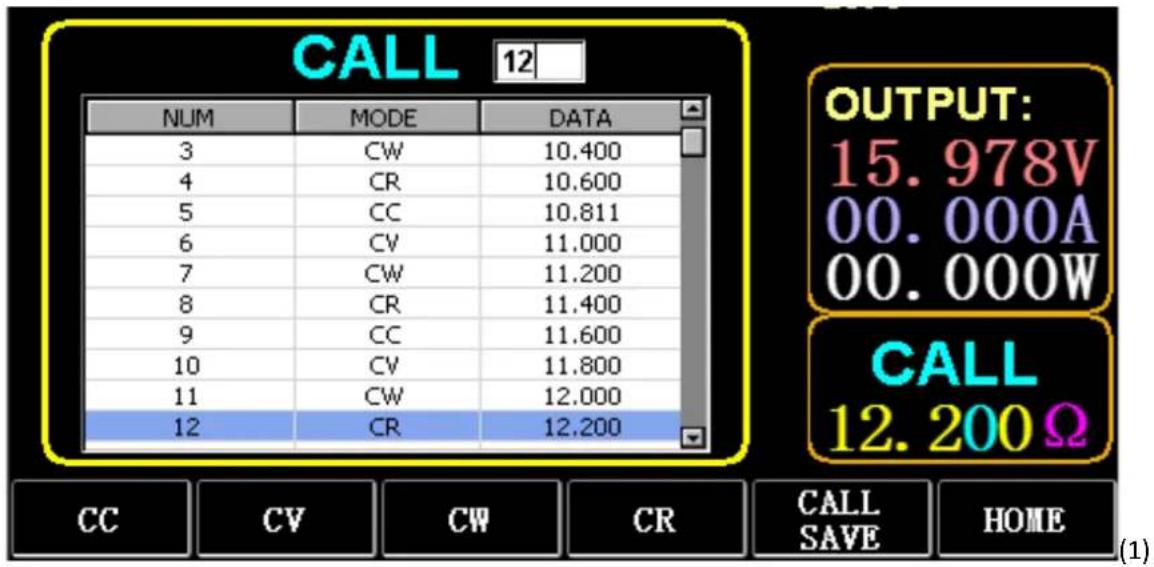

2.6. Apelați stocarea statică

Încărcarea poate stoca și apela 100 de grupuri de valori fixe statice.

1) Operațiunea de depozitare

(1) Apăsați CAL/SAVE pentru a comuta starea la SAVE.
(2) Introduceți o tastă numerică pentru a indexa o linie din listă, apăsați TAB pentru a o selecta și apăsați ENTER pentru a intra în modul de editare. Editați pentru a afișa un fundal roșu și apăsați 6 și 4 pentru a selecta.
(3) Edit MODE. Apăsați CC, CV, CW sau CR de pe tastatură pentru a modifica.
(4) Editați datele. Apăsați de la 0 la 9 și ESC de pe tastatură pentru a modifica.
(5) După modificare, apăsați ENTER și apăsați lung ENTER din nou pentru a salva datele.
2) Operațiunea de apel
(1) Apăsați CALL/SAVE pentru a comuta la CALL.
(2) Introduceți o tastă numerică pentru a indexa o linie sau apăsați TAB pentru a schimba lista, selectați-o cu butonul și apăsați ENTER.
3) Apel rapid de la M1 la M6

Apăsați lung cifrele de la 1 la 6 pentru a apela M1 la M6.

3. Mod de testare dinamică

În modul dinamic, sarcina comută constant între 2 valori diferite A și B.

3.1. CC dinamic

Pentru ieşire folosind doi curenți diferiți cu cicluri de lucru diferite la o anumită frecvență.

Luați panta curentă A de 0,001A/μS, panta de schimbare a curentului B de 0,002A/μS, valoarea curentă A de 1A, valoarea curentă B de 2A, frecvența ciclului de 1HZ și ciclul de lucru de 40% ca un exemplu.

Operatiuni:

Selectați (F5) Dinamic pentru a intra în interfața așa cum se arată în Fig. 3.1.

1) Apăsați (F1) DYN/CALL, apăsați TAB pentru a selecta caseta derulantă CALLDYN și rotiți butonul la CC.
2) Apăsați (F2) DYN/SAVE pentru a afișa SAVE pe ecran.
3) Apăsați TAB pentru a comuta focalizarea. Butonul selectează primul rând.
4) Apăsați ENTER pentru a selecta fundalul roșu.
5) Introduceți cifrele de la 0 la 9 și ESC.
6) După editarea ca 0.001, apăsați ENTER. Apoi, pe ecran va fi afișat 0,0010, iar fundalul va fi comutat în albastru.
7) Repetați paşii de mai sus pentru a seta 0,002A/μS, 1A, 2A, 1HZ și, respectiv, 40%.
8) Apăsați lung ENTER pentru a salva datele editate.
9) Apăsați tasta soft (F1) DYN/CALL pentru a afișa CALL.
10) Apăsați ENTER pentru a apela.
11) Porniți/Opriti.

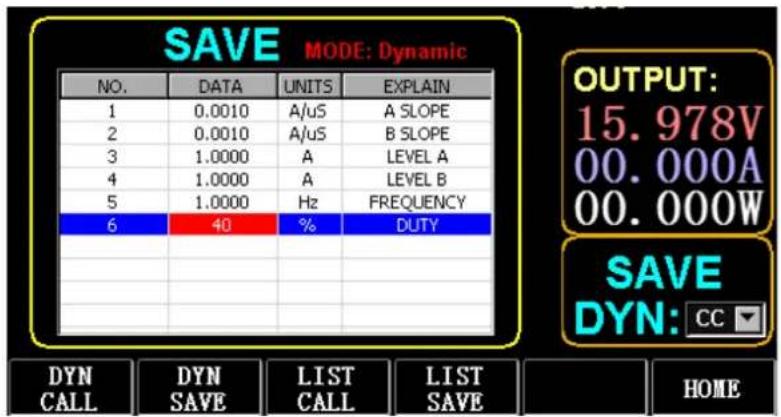

SAVE MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0010 A/uS A SLOPE 2 0.0010 A/uS B SLOPE 3 1.0000 A LEVEL A 4 1.0000 A LEVEL B 5 1.0000 Hz FREQUENCY 6 40 % DUTY DYN CALL DYN SAVE LIST LIST SAVE LIST SAVE HOME OUTPUT: 15.978V 00.000A 00.000W SAVE DYN: CC

Figura 3.1 DYN CC

Nota:

Setați panta și valoarea curentului să fie dependente de interval. Panta maximă a gamei mici este de 0,24 A/μS, curentul maxim poate fi setat la 3A, panta maximă a gamei mari este de 3,2A/μS, iar curentul maxim poate fi setat la 40A.

Frecvența maximă poate fi setată la 40.000 Hz. Când frecvența este setată la 40.000 Hz, ciclul de lucru maxim este de 50%.

Consultați Sectiunea „Încărcați setarea maximă” pentru setarea maximă curentă.

3.2. CV dinamic

Folosit pentru ieşire cu cicluri de lucru diferite la două tensiuni diferite la o anumită frecvență.

Luați ca exemplu tensiunea A de 1V, tensiunea B de 2V, frecvența ciclului de 1HZ și ciclul de lucru de 40%.

Operatiuni:

1) Apăsați (F1) DYN/CALL, TAB pentru a selecta DYN/CALL și rotiți butonul la CV.
2) Apăsați (F2) DYN/SAVE pentru a afișa SAVE pe ecran.
3) Apăsați TAB pentru a comuta focalizarea și rotiți butonul pentru a selecta primul rând.
4) Apăsați ENTER pentru a selecta fundalul roșu.
5) Introduceti cifrele de la 0 la 9 și ESC.
6) După editarea ca 1.0001, apăsați ENTER. Apoi, pe ecran va fi afișat 1.0000, iar fundalul va fi comutat în albastru.
7) Repetați pașii de mai sus pentru a seta 2V, 1HZ și, respectiv, 40%.
8) Apăsați lung ENTER pentru a salva datele editate.
9) Apăsați (F1) DYN/CALL pentru a afișa CALL.
10) Apăsați ENTER pentru a apela DYN CV.

11) Porniți/Opriți.

3.3. CW dinamic

Operatia este aceeași ca mai sus.

3.4. CR dinamic

Operatia este aceeași ca mai sus.

3.5. PL dinamic

Este setată la valoarea A la început. De fiecare dată când este primit un semnal de declanșare, sarcina este comutată la valoarea B și comutată din nou la valoarea A după ce timpul setat este menținut.

Următoarele iau ca exemplu panta curentă A de 0,001A/µS, panta curentă B de 0,002A/µS, valoarea curentă A de 1A, valoarea curentă B de 2A și durata B de 1s.

Operatiuni:

1) Apăsați (F1) DYN/CALL, apăsați TAB pentru a selecta CALLYN și rotiți butonul la PL.
2) Apăsați (F2) DYN/SAVE pentru a afișa SAVE pe ecran.
3) Apăsați TAB pentru a comuta focalizarea și rotiți butonul pentru a selecta primul rând.
4) Apăsați ENTER pentru a selecta fundalul roșu.
5) Introduceți cifrele de la 0 la 9 și ESC.
6) După editarea ca 0.001, apăsați ENTER. Apoi, pe ecran va fi afișat 0,0010, iar fundalul va fi comutat în albastru.
7) Repetați pașii de mai sus pentru a seta 0,002A/ μS, 1A, 2A și, respectiv, 1S.
8) Apăsați lung ENTER pentru a salva datele editate.
9) Apăsați tasta soft (F1) DYN/CALL pentru a afișa CALL.
10) Apăsați ENTER pentru a apela DYN RL.

11) Porniți/Opriți.

12) Declanşati valoarea B de fiecare dată când apăsați ENTER.

3.6. RL dinamic

De fiecare dată când este primit un semnal de declanșare, sarcina este comutată înainte și înapoi între valoarea A și valoarea B.

Luați ca exemplu panta curentă A de 0,001 A/ μS, panta curentă B de 0,002 A/ μS, valoarea curentă A de 1A și valoarea curentă B de 2A.

Operatiuni:

1) Apăsați (F1) DYN/CALL, apăsați TAB pentru a selecta DYN/CALL și rotiți butonul la RL.
2) Apăsați (F2) DYN/SAVE pentru a afișa SAVE pe ecran.

3) Apăsați TAB pentru a comuta focalizarea și rotiți butonul pentru a selecta primul rând.
4) Apăsați ENTER pentru a selecta fundalul roșu.
5) Introduceți cifrele de la 0 la 9 și ESC.
6) După editarea ca 0.001, apăsați ENTER. Apoi, pe ecran va fi afișat 0,0010, iar fundalul va fi comutat în albastru.
7) Repetați pașii de mai sus pentru a seta 0,002A/ μS, 1A și, respectiv, 2A.
8) Apăsați lung ENTER pentru a salva datele editate.
9) Apăsați tasta soft (F1) DYN/CALL pentru a afișa CALL.
10) Apăsați ENTER pentru a apela DYN RL.
11) Porniți/Opriti.
12) Declanşati valoarea B de fiecare dată când apăsați ENTER.

4. Mod de operare secvential

Pot fi stocate maximum 7 grupuri, fiecare grup poate seta până la 84 de curenți care se schimbă dinamic, iar apoi curenții setați pot fi comutați în secvență. Luați setările stocate în Grupul 1, curentul maxim de 3A și numărul curentului de schimbare dinamică de 3; primul curent dinamic de 1A, rata de schimbare de 0,001A/ μS și durata de 1s; al doilea curent dinamic de 2A, rata de schimbare de 0,002A/ μS și durata de 2S; al treilea curent dinamic de 3A, rata de schimbare de 0,003A/ μS și durata de 3s; numărul de operații repetate de 5 ca exemplu. După cum se arată în Fig. 4.1 Lista. Operațiuni:

1) Apăsați (F3) LIST/CALL apăsați TAB pentru a selecta GROUP și rotiți butonul la Grupul 1.
2) Apăsați (F4) LIST/SAVE pentru a afișa SAVE pe LIST.
3) Apăsați TAB pentru a comuta focalizarea, selectați RANGE și editați valoarea maximă de 3A prin cifre de la 0 la 9 și ESC.
4) Apăsați TAB pentru a selecta CYCLE. Numărul de cicluri de editare este de 5.
5) Apăsați TAB până la primul rând din LIST și apăsați ENTER. În acest moment, fundalul devine roșu.

Editați valoarea DATA primului articol de 1A. După editare, apăsați ENTER, iar fundalul va fi comutat în albastru.

Apăsați tastele stânga și dreapta (E și 4) la al doilea element SLOPE (A/μS), editați valoarea ca 0,001A/μS și apăsați ENTER, iar fundalul va fi comutat în albastru. Apăsați tastele stânga și dreapta (6 și 4) la al treilea element TIME (S), editați valoarea ca 1s și apăsați ENTER.

6) Repetați pașii de mai sus pentru a începe să setați al doilea și al treilea rând al tabelului.
7) Apăsați lung ENTER pentru a salva datele editate.
8) Apăsați tasta soft (F3) LIST/CALL pentru a afișa CALL.
9) Apăsați ENTER pentru a apela LIST1.

10) Porniți/Opriți.

Nota:

Pentru a șterge date după rândul 3, selectați rândul 4 în modul LIST SAVE.

Apăsați ENTER pentru a introduce fundalul de editare, iar acesta devine roșu, apoi apăsați ESC pentru a șterge toate datele după rândul 4. Apăsați lung ENTER pentru a salva datele.

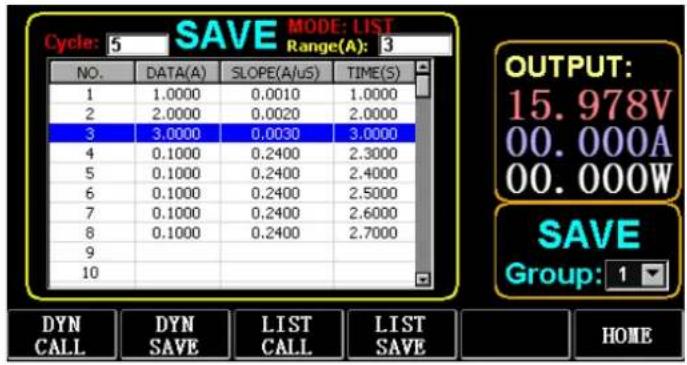

Cyclo: 5 SAVE MODE: LIST Range(A): 3 NO. DATA(A) SLOPE(A/uS) TIME(S) 1 1.0000 0.0010 1.0000 2 2.0000 0.0020 2.0000 3 3.0000 0.0030 3.0000 4 0.1000 0.2400 2.3000 5 0.1000 0.2400 2.4000 6 0.1000 0.2400 2.5000 7 0.1000 0.2400 2.6000 8 0.1000 0.2400 2.7000 9 10 OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Figura 4.1 Lista

5. Mod de testare a bateriei

Pot fi setate maxim 7 grupuri de parametri de testare a bateriei, bateria este testată în funcție de curentul, tensiunea, capacitatea, timpul setat, iar testul este oprit automat dacă una dintre condiții este îndeplinită.

5.1. Configurarea testului bateriei

Instrucțiuni de operare: este nevoie de setările stocate în Grupul 1, domeniul de curent de 10A, curentul de descărcare de 1A, tensiunea de întrerupere a descărcarii de 2V, capacitatea de întrerupere a descărcarii de 0,5AH și durata de descărcare de 200m (baterie). unitate de timp: m) ca exemplu.

1) Apăsați (F3) Baterie pe interfața principală pentru a intra în măsurarea bateriei.
2) Apăsați (F1) BATT/CALL și apăsați TAB pentru a selecta CALL GROUP 1.
3) Apăsați (F2) BATT/SAVE pentru a afișa SAVE pe masă.
4) Apăsați TAB pentru a comuta focalizarea și rotiți butonul pentru a selecta poziția rândului care trebuie modificată.
5) Apăsați ENTER pentru a selecta fundalul roșu.
6) Introduceți cifrele de la 0 la 9 și ESC.
7) După editarea intervalului de 10A, apăsați ENTER. Apoi 10.000 vor fi afișate pe ecran, iar fundalul va fi comutat în albastru.
8) Repetați pașii de mai sus pentru a seta 1A, 2V, 0,5AH și, respectiv, 200M.
9) Apăsați lung ENTER pentru a salva datele editate.

10) Apăsați (F1) BATT/CALL.
11) Apăsați ENTER pentru a apela.
12) Porniți/Opriți.

6. Modul de curbă VI

Pot fi setate maximum 7 grupuri de parametri de testare VI în funcție de valoarea setată a curentului maxim, curentului minim și a pasului.

Curba VI

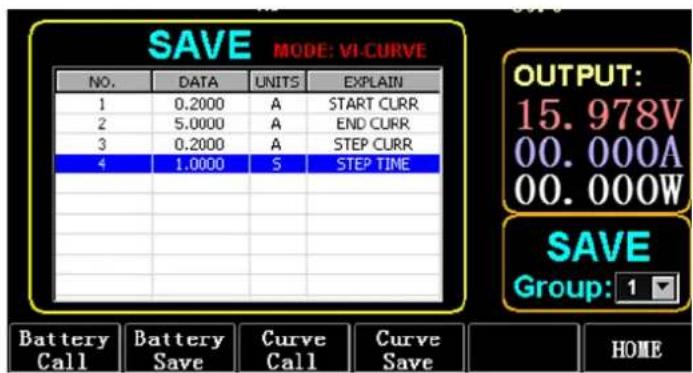

SAVE MODE: VI-CURVE NO. DATA UNITS EXPLAIN 1 0.2000 A START CURR 2 5.0000 A END CURR 3 0.2000 A STEP CURR 4 1.0000 S STEP TIME Battery Call Battery Save Curve Call Curve Save OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 HOME

Figura 6.1 VI Parametrii de curent

6.1. Configurarea testului VI

Instrucțiuni de operare: ia ca exemplu setările stocate în Grupul 1, curentul de pornire de 0,2A, curentul de final de 5A, curentul de pas de 0,2A și durata pasului de 1s.

1) Apăsați (F3) Baterie pe interfața principală pentru a intra în măsurarea VI.
2) Apăsați (F3) Curve/CALL și apăsați TAB pentru a selecta CALL GROUP 1
3) Apăsați (F4) Curve/SAVE pentru a afișa SAVE pe tabel.
4) Apăsați TAB pentru a comuta la focalizarea tabelului și rotiți butonul pentru a selecta poziția rândului de modificat.
5) Apăsați ENTER pentru a selecta fundalul roșu.
6) Apăsați ENTER pentru a selecta fundalul roșu.
7) După editarea ca 0.2, apăsați ENTER. Apoi, pe ecran va fi afișat 0,2000, iar fundalul va fi comutat în albastru.
8) Repetați pașii de mai sus pentru a seta 5A, 2A și, respectiv, 1.000s.
9) Apăsați lung ENTER pentru a salva datele editate.
10) Apăsați (F3) Curbe/CALL.
11) Apăsați ENTER pentru a apela.
12) Porniți/Opriti.

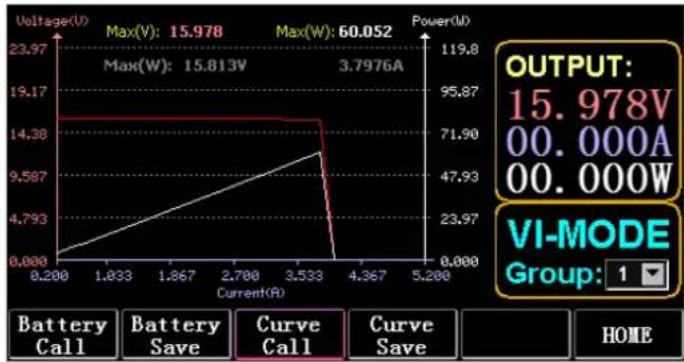

Efectul operației este prezentat în Fig. 6.2.

Figura 6.2 Interfața de rulare VI

7. Modul OCP

Când tensiunea atinge valoarea VON, ieșirea curentului va fi întârziată pentru o perioadă de timp, iar valoarea pasului va fi scăzută o dată la două perioade de timp până când curentul de întrerupere sau tensiunea este mai mare decât tensiunea setată OCP. Dacă tensiunea oprită este mai mare decât tensiunea OCP și curentul este între valoarea maximă și minimă setată, este PASS, în caz contrar este DEFECT.

7.1. Functia de setare a testului OCP

Notă: Pot fi setate cel mult 7 grupuri de parametri de testare OCP.

Instrucțiuni de operare: preia setarea stocată în Grupa 1, tensiunea VON de 10V, întârzierea tensiunii VON de 5S și intervalul de curent de 3A; curent de pornire de 2A, fiecare scădere de 0,1A și fiecare durată descrescătoare de 1s; curent final de 1 A, tensiune OCP de 8 V, curent maxim de 1,9 A și curent minim de 1,1 A ca exemplu.

SAVE MODE: OCP NO. DATA UNITS EXPLAIN 1 10.000 V VON LEVEL 2 5.0000 S VON DELAY 3 3.0000 A RANGE 4 2.0000 A START 5 0.1000 A STEP 6 1.0000 S STEP DELAY 7 1.0000 A END 8 8.0000 V OCP VOLT 9 1.9000 A MAX TRIP 10 1.0000 A MIN TRIP OUTPUT: 15.978V 00.000A 00.000W SAVE Group: 1 OCP CALL OCP SAVE OPP CALL OPP SAVE HOME

Figura 7.1 OCP

1) Apăsați (F2) OCP/OPP pe pagina principală.
2) Apăsați (F1) OCP/CALL și TAB pentru a selecta CALL GROUP 1.
3) Apăsați (F2) OCP/SAVE pentru a afișa SAVE pe tabel.
4) Apăsați TAB pentru a comuta focalizarea și rotiți butonul pentru a selecta primul rând.
5) Apăsați ENTER pentru a selecta fundalul roșu. Introduceți cifrele de la 0 la 9 și ESC.

RO

6) După editarea VON ca 10V, apăsați ENTER. Apoi 10.000 vor fi afișate pe ecran, iar fundalul va fi comutat în albastru.
7) Repetați pașii de mai sus pentru a seta 5S, 3A, 2A, 0.1A, 1S, 1A, 8V, 1.9A și, respectiv, 1.1A.
8) Apăsați lung ENTER pentru a salva datele editate.
9) Apăsați (F1) OCP/CALL.
10) Apăsați ENTER pentru a apela.
11) Porniți/Opriți.

8. Modul OPP

Când tensiunea atinge valoarea VON, puterea de ieşire ar trebui să fie întârziată pentru o perioadă de timp, iar valoarea pasului ar trebui să fie scăzută din când în când până când puterea de întrerupere sau tensiunea este mai mare decât tensiunea setată OPP. După oprirea cu întârziere și scădere, dacă tensiunea este mai mare decât tensiunea OPP, puterea dintre valorile maxime și minime setate înseamnă PASS, sau înseamnă DEFECT.

8.1. Functia de setare a testului OPP

Pot fi setate cel mult 7 grupuri de parametri de testare OPP.

Instrucțiuni de operare: preia setarea stocată în Grupa 1, tensiunea VON de 10V, întârzierea tensiunii VON de 5S și intervalul de curent de 3A; putere de pornire de 20W, fiecare scădere de 1W și fiecare durată descrescătoare de 1s; putere finală de 10 W, tensiune OPP de 8 V, putere maximă de 15 W și putere minimă de 10 W ca exemplu.

Figura 8.1 OPP

1) Apăsați (F2) OCP/OPP pe pagina principală.
2) Apăsați (F3) OPP/CALL și TAB pentru a selecta CALL GROUP 1.
3) Apăsați (F4) OPP/SAVE pentru a afișa SAVE pe tabel.
4) Apăsați TAB pentru a comuta focalizarea și rotiți butonul pentru a selecta primul rând.
5) Apăsați ENTER pentru a selecta DATE în primul rând și pentru a afișa fundalul roșu.
6) Introduceți cifrele de la 0 la 9 și ESC.

7) După editarea VON ca 10V, apăsați ENTER. Apoi 10.000 vor fi afișate pe ecran, iar fundalul va fi comutat în albastru.
8) Repetați pașii de mai sus pentru a seta 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W și, respectiv, 10W.
9) Apăsați lung ENTER pentru a salva datele editate.
10) Apăsați (F3) OCP/CALL.
11) Apăsați ENTER pentru a apela.
12) Porniți/Opriți.

9. Modul WAVE

9.1. măsurarea UNDULUI

1) Apăsați TAB pentru a afișa tensiunea, curentul și forma de undă.
2) Apăsați WAVE pentru a afișa coloana de măsurare.
3) Măsurați scala de timp. Presa sau4 pentru a selecta coloana de măsurare din stânga sau din dreapta și rotiți butonul pentru a vă deplasa la stânga sau la dreapta pentru afișarea diferenței dintre cele două linii de măsurare.
4) Măsurați valoarea negativă a tensiunii sau curentului. Apăsați T sau pentru a selecta coloana de măsurare superioară sau inferioară și rotiți butonul pentru a vă deplasa în sus sau în jos pentru afișarea amplitudinii coloanei de măsurare curente.
5) Reglați valoarea de scară a curentului. Apăsați lung și rotiți butonul pentru a regla dimensiunea.
6) Reglați valoarea de scară a tensiunii. Apăsați lung și rotiți butonul pentru a regla dimensiunea.
7) Ajustați valoarea timpului de eşantionare. Apăsați ENTER și rotiți butonul pentru a regla dimensiunea.
8) Când valul se oprește, apăsați STOP.

Luați ca exemplu măsurarea modului DYN CC.

După editarea datelor DYN CC, A PLINTA este 0,012 A/μS, B este 0,08 A/μS, A este 0,2A, B este 1A, frecvența este 20 HZ, ciclul de lucru este de 40%, așa cum se arată în Fig. 9.1. Consultați Fig. 9.2 pentru măsurarea formei de undă.

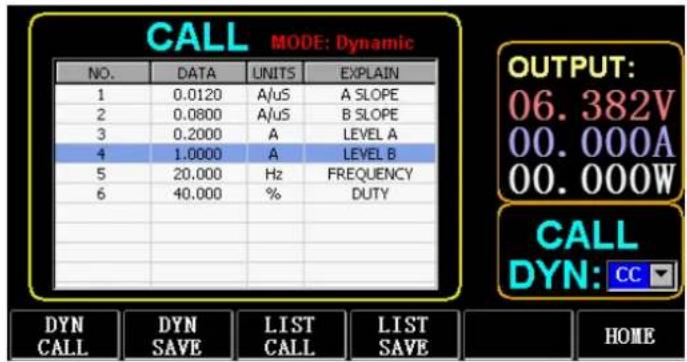

CALL MODE: Dynamic NO. DATA UNITS EXPLAIN 1 0.0120 A/uS A SLOPE 2 0.0800 A/uS B SLOPE 3 0.2000 A LEVEL A 4 1.0000 A LEVEL B 5 20.000 Hz FREQUENCY 6 40.000 % DUTY OUTPUT: 06.382V 00.000A 00.000W CALL DYN: CC DYN CALL DYN SAVE LIST CALL LIST SAVE HOME

Figura 9.1

Figura 9.2 Măsurarea formei de undă

10. Setarea funcției parametrilor

System Settings Serial Baud Rate: 115200 IP Address: 192.168.2.198 Gate Way: 192.168.2.1 Function Settings USB Storage time(5): 1.20 Remote Compensation: OFF Voltage MAX: 61.000 V Power MAX: 300.10 W Version: V1.10, 300W Communication Ver: V1.10 Subnet Mask: 255.255.255.0 IP Port: 18190 CC Slope: Low BEEP: ON EXT TRIG: OFF Current MAX: 15.000 A Resistance MAX: 7500.0 Select Select Select Select Select Select Save Baudrate UsbStore Voltage UP DOWN Exit

Selectați Baudrate (F1)	Selectați parametrul vitezei de transmisie
Selectați UsbStore (F2)	Comutați focalizarea pentru a selecta magazinul USB
Selectați tensiunea (F3)	Comutați setarea Max a tensiunii de focalizare
Selectați SUS (F4)	Schimbați focalizarea în sus
Selectați JOS (Fs)	Comutați focalizarea în jos
Salvare ieșire (F6)	Salvați și ieșiți

10.1. Setarea interfeței de comunicare

1) Setarea vitezei de transmisie serială

Selectați TAB sau (F1) SelBaudrate pentru a roti butonul

(1) Setarea adresei IP

ESC de pe tastatură este tasta de ștergere, iar cifrele de la 0 la 9 sunt pentru introducerea numerelor.

(2) Setarea numărului portului

ESC de pe tastatură este tasta de ștergere, iar cifrele de la 0 la 9 sunt pentru introducerea numerelor. Numărul maxim de porturi este 65535, iar numărul minim de porturi este 1000. Valoarea 18191 nu poate fi setată.

Apăsați TAB pentru a comuta la CC SLOPE și rotiți butonul pentru a selecta LOW/HIGH.

10.3. Setarea timpului de stocare a discului flash USB

Apăsați TAB pentru a comuta la Sel UsbStore. ESC este tasta de ștergere, iar cifrele de la 0 la 9 sunt pentru introducerea numerelor. Timpul minim de stocare poate fi doar 0,05 S, iar timpul maxim de stocare este de 9999 S;

10.4. Setarea soneriei

Apăsați TAB pentru a comuta la BEEP și rotiți butonul pentru a selecta ON/OFF.

10.5. Setarea compensării de la distanță

Apăsați TAB pentru a comuta la Remote Comp, selectați ON și conectați capătul de ieșire al obiectului care urmează să fie testat la sensul terminalului (+) sau sensul (-) de pe panoul frontal (această funcție nu este salvată în timpul întreruperii, altfel este închis).

10.6. Setarea declanşării externe

Apăsați TAB pentru a comuta la EXIP TRIG și rotiți butonul pentru a selecta Trig On/Switch On/OFF.

Trig On: comutator de declanşare (sarcina deschisă după declanşare)

Pornire: comutator de la distanță (funcția ON/OFF de pe panoul frontal nu va funcționa când această funcție funcționează).

10.7. Setarea valorilor maxime

1) Tensiune maxima

Apăsați TAB pentru a comuta la Tensiune. ESC este tasta de ștergere, iar cifrele de la 0 la 9 sunt pentru introducerea numerelor. Tensiunea maximă este de 150V.

2) Curent maxim

Apăsați TAB pentru a comuta la Current. ESC este tasta de ștergere, iar cifrele de la 0 la 9 sunt pentru introducerea numerelor. Curentul maxim este de 40A.

3) Putere maxima

Apăsați TAB pentru a comuta la Power. ESC este tasta de ștergere, iar cifrele de la 0 la 9 sunt pentru introducerea numerelor. Puterea maxima depinde de model.

4) Rezistenta maxima

Apăsați TAB pentru a comuta la Rezistență. ESC este tasta de ștergere, iar cifrele de la 0 la 9 sunt pentru introducerea numerelor. Rezistenta maxima este de 7500R.

Notă: 18V și mai jos este setat să fie intervalul de joasă tensiune (de la 0 la 18V) și mai sus

1. 4V este setat să fie intervalul de înaltă tensiune (de la 0 la 150V).

3A și mai jos este setat pentru a fi intervalul de curent scăzut (0 la 3A), iar peste 3. 1A este setat pentru a fi intervalul de curent ridicat (0 la 40A).

Valoarea alarmei OVP: este (19.4V) la intervalul scăzut și (155V) la intervalul înalt. Valoarea alarmei OCP: este 105% din valoarea curentă setată. De exemplu, dacă curentul este setat la 5A, valoarea alarmei este de 5,25A.

Valoarea alarmei OPP: este 105% din valoarea puterii setată. De exemplu, dacă valoarea puterii este setată la 100 W, valoarea alarmei este de 105 W.

Valoarea alarmei OTP: dacă temperatura este mai mare de 850, se va da o alarmă, iar sarcina va fi închisă.

10.8. Setarea RTC

Apăsați lung cifra 7, iar apoi data va fi afișată pe ecran, așa cum se arată în Fig. 10.2.

USB 2020-08-12 08:44 06 ent MODE:CC Scan OUTPUT: 0.0000V 0.0000A 0.0000W

Figura 10.2 Data RTC

Apăsați ← sau → pentru a muta focalizarea și rotiți butonul pentru a efectua modificări. După modificare, apăsați lung ENTER sau 7 numeric pentru a salva și apăsați ESC pentru a ieși.

10.9. Setarea luminii de fundal

După apăsarea lungă a cifrei 8, bara de progres va fi afișată pe ecran, așa cum se arată în Fig. 10.3.

Rotiți butonul pentru a regla luminozitatea, apăsați lung ENTER sau 8 numeric pentru a salva și apăsați ESC pentru a ieși.

Dacă dispozitivul nu a fost calibrat de mult timp sau temperatura este ridicată sau scăzută, datele nu vor reveni la zero, iar funcția de calibrare 0 poate fi efectuată.

După ce ați intrat în pagina principală, închideți sarcina, deconectați linia externă de testare și apăsați lung 0 numeric timp de peste 3 secunde pentru calibrarea 0 a tensiunii și curentului. Și funcția de calibrare 0 va dispărea când sarcina repornește și va calibra din nou la 0 atunci când este necesar.

11. U Functia de import și export de disc flash

Salvați în timp real datele de tensiune și curent și exportați lista de date prin discul flash U. După cum se arată în Fig. 11.1, arborele USB [0] din stânga arată că lista de fișiere este formatul de date acceptabil încărcat pe discul flash U. Și partea superioară din dreapta este opțiunea de a importa încărcătura de pe discul flash U, iar partea inferioară este opțiunea de date de exportare a încărcăturii pe discul flash U.

Apăsați TAB pentru a selecta controlul. Presa◀▶ ▲ ▼ pentru a muta focalizarea la stânga sau la dreapta. Apăsați F4 (Încărcare CSV) pentru a importa fișierul de pe discul flash USB și salvați CSV (F5) pentru a exporta fișierul CSV pe discul flash USB. Și tastele funcționale sunt prezentate în Fig. 11.2 de mai jos:

USB[0:] STATIC_set.csv OPP_1_set.csv OCP_1_set.csv LIST 1_set.csv DYN_RL_set.csv DYN_PL_set.csv DYN_CW_set.csv DYN_CV_set.csv DYN_CR_set.csv DYN_CC_s.csv BAT_1_s.csv Select the file import list from the left window LOAD CSV: LIST Group 1 Export files to USB flash drive SAVE CSV: LIST_1.csv LIST Group 1 Start Stop USB SaveData SaveData Discon. LOAD SAVE CSV CSV HOME

Figura 11.1 Interfața de stocare a discului flash USB

Începeți salvarea datelor (F1)	Creați un fișier CSV cu data ca nume
Opriți salvarea datelor (F2)	Nu mai scrieți fișiere
Deconectare USB (F3)	Deconectați USB
Încărcați CSV (F4)	Importați fișiere de pe discul flash USB
Salvați CSV (F5)	Exportați fișierul CSV
Pagina de pornire (F6)	Pagina de start

Figura 11.2

11.1. Importați și salvați LISTA

Luați tabelul în care datele din Grupul 1 BAT sunt exportate ca exemplu.

1) După ce discul flash USB este introdus, cheia USB este afișată pe pagina de pornire. Apăsați (F4) USB.
2) Apăsați TAB pentru a comuta la SAVE, rotiți butonul pentru a selecta modul BAT, apăsați 6 sau 4 pentru a selecta Grup și rotiți butonul la Grupul 1.
3) După ce apăsați (F5) SALVATI CSV, se va afișa un mesaj că a fost exportat. Importați DYN_PL_Set.csv de pe discul flash USB în DYN PL.

K12		fx
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	A SLOPE
3	2	1.248	A/uS	B SLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

Figura 11.3 DYN_PL_Set.csv

4) Apăsați TAB pentru a comuta la LOAD, ajustați la modul DYN și rotiți butonul la PL.
5) Listați un arbore de fișiere în stânga și rotiți butonul pentru a selecta fișierul DYN_PL Set.CSV de importat.
6) După ce apăsați (F4) ÎNCĂRCARE CSV, va fi solicitat importarea cu succes.

11.2. U Flash Disk Stocarea datelor în timp real ale testului de încărcare

Dacă datele de testare în timp real sunt salvate cu un disc flash U, volumul de date trebuie să salveze datele de tensiune și curent de 5 ori pe secundă.

Procedurile de operare sunt după cum urmează:

1) Apăsați F6 (Config), utilizați Tab pentru a comuta focalizarea pe USB Store (Fig. 10.1 Setarea parametrilor).

Folosiți ESC pentru a șterge, introduceti tasta numerică 0.2, ceea ce înseamnă să salvați de 5 ori pe secundă.

2) Există 2 moduri de a deschide fișierul de date de salvare.

<1> Activați sau dezactivați salvarea datelor în interfața de meniu: intrați în pagina discului flash U (Fig. 11.1 Interfața de stocare a discului flash USB). Apăsați (F1) „Start Save Data” pentru a începe, apoi bara de stare de sus va avea o săgeată în jos care clipește, indicând că datele sunt salvate chiar acum.

Pentru a opri scrierea, reintroduceți pagina USB flash disk, apoi apăsați (F2) „Stop Save Data”. Şi săgeata de sus va dispărea.

<2> Tasta de comandă rapidă pentru a deschide sau închide operația: în starea de introducere a discului flash U, apăsați lung tasta numerică 9 pentru a începe salvarea discului flash U și apăsați lung din nou tasta numerică 9 pentru a opri salvarea.

Consultați Fig. 11.4 Pictograma de scriere a datelor

1 – Control extern întrerupător

2 – Control extern Trigger

12. Curățare și întreținere

• Deconectați întotdeauna dispozitivul înainte de a-l curăța sau de a-l pune deoparte.
• Utilizați numai produse de curățare non-corozive pentru a curăța suprafața.

• După curățarea dispozitivului, toate piesele trebuie uscate complet înainte de a-l folosi din nou.

• Păstrați unitatea într-un loc uscat și răcoros, ferit de umiditate și expunere directă la lumina soarelui.

• Nu pulverizați dispozitivul cu un jet de apă și nu îl scufundați în apă.
• Nu lăsați apa să pătrundă în interiorul dispozitivului prin orificiile de ventilație din carcasa dispozitivului.
• Curățați orificiile de ventilație cu o perie și aer comprimat.
• Dispozitivul trebuie inspectat în mod regulat pentru a verifica eficiența sa tehnică și pentru a identifica eventualele daune.
• Utilizați o cârpă moale pentru curățare.
• Nu folosiți pentru curățare obiecte ascuțite și/sau metalice (de exemplu, o perie de sărmă sau o spatulă metalică), deoarece acestea pot deteriora materialul de suprafață al aparatului.
• Nu curățați dispozitivul cu o substanță acidă, agenți de uz medical, diluanți, combustibil, uleiuri sau alte substanțe chimice deoarece poate deteriora dispozitivul.

ELIMINAREA DISPOZITIVELOR UTILIZATE:

Nu aruncați acest dispozitiv în sistemele de deșeuri municipale. Predați-I la un punct de reciclare și colectare a dispozitivelor electrice și electrice. Verificați simbolul de pe produs, manual de instrucțiuni și ambalaj. Materialele plastice utilizate la construirea dispozitivului pot fi reciclate în conformitate cu marcajele lor. Alegând să reciclați, aduceți o contribuție semnificativă la protecția mediului nostru. Contactați autoritățile locale pentru informații despre unitatea locală de reciclare.
