S-LS-119 - Appareil de test électronique Stamos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Charge électronique DC
Marque	Stamos
Modèle	S-LS-119
Puissance d'entrée maximale	1500 W
Tension d'entrée	0-150 V
Courant d'entrée	0-40 A
Modes de fonctionnement	CC, CV, CW, CR, court-circuit, dynamique, séquentiel, test batterie, OCP, OPP
Résolution de mesure de tension	0.1 mV (0-18 V) / 1 mV (0-150 V)
Précision de mesure de tension	±(0.03% de la valeur + 0.025% de la plage)
Résolution de mesure de courant	0.1 mA (0-3 A) / 1 mA (0-40 A)
Précision de mesure de courant	±(0.05% de la valeur + 0.045% de la plage)
Protections intégrées	Surpuissance (1550 W), surintensité (42 A), surtension (155 V), surchauffe (85 °C)
Affichage	Écran LCD avec affichage de la tension, du courant et de la puissance
Interfaces de communication	RS232, LAN, USB, entrée de déclenchement externe
Alimentation électrique	190-340 VAC ou 110-190 VAC (selon fusible)
Dimensions (L x P x H)	47 x 38 x 15 cm
Poids	14.85 kg
Température de fonctionnement	25°C ±5°C (conditions de test)
Nettoyage et entretien	Chiffon doux et non corrosif ; ne pas utiliser de solvants agressifs
Réparabilité	Pièces détachées non spécifiées ; entretien standard recommandé

FOIRE AUX QUESTIONS - S-LS-119 Stamos

Comment régler un courant constant (mode CC) ?

Appuyez sur la touche CC du clavier ou sur la touche programmable F1. Entrez la valeur souhaitée à l'aide du pavé numérique (0-9), puis utilisez les touches 6 et 4 pour déplacer le curseur et le bouton rotatif pour ajuster. Appuyez sur ENTRÉE pour activer/désactiver la sortie.

Comment utiliser le mode dynamique ?

En mode dynamique, la charge commute entre deux valeurs A et B. Appuyez sur F5 (DYNAMIC) pour accéder à l'interface. Utilisez les touches F1 et F2 pour sélectionner le mode (CC, CV, etc.) et enregistrer les paramètres. Réglez les pentes, niveaux, fréquence et rapport cyclique comme souhaité. Appuyez longuement sur ENTRÉE pour enregistrer, puis sur F1 (CALL) pour appeler et activer la sortie.

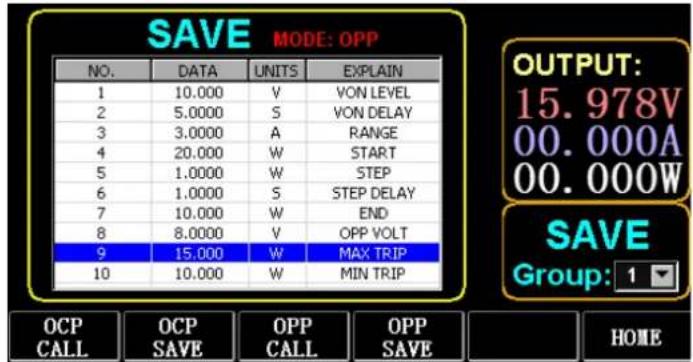

Comment effectuer un test OCP ?

Depuis l'écran d'accueil, appuyez sur F2 (OCP/OPP). Utilisez F1 (OCP/CALL) et TAB pour sélectionner le groupe de paramètres. Appuyez sur F2 (OCP/SAVE) pour entrer en mode d'édition. Réglez la tension VON, le délai, la plage de courant, le courant de démarrage, le pas, etc. Appuyez longuement sur ENTRÉE pour enregistrer. Appelez le groupe avec F1 (CALL) puis activez la sortie. Le test déterminera si le résultat est PASS ou FAULT.

Comment calibrer le zéro de l'appareil ?

Assurez-vous que la charge est éteinte et qu'aucune ligne de test externe n'est connectée. Depuis l'écran d'accueil, appuyez longuement sur la touche numérique 0 pendant plus de 3 secondes pour lancer l'étalonnage zéro de la tension et du courant. Cette calibration est temporaire et devra être répétée après un redémarrage si nécessaire.

Comment enregistrer et rappeler des configurations statiques ?

Pour enregistrer, appuyez sur CAL/SAVE pour passer en mode SAVE. Entrez un numéro de groupe (1-100) puis réglez les paramètres (mode et données). Appuyez longuement sur ENTRÉE pour sauvegarder. Pour rappeler, appuyez sur CAL/SAVE pour passer en mode CALL, entrez le numéro de groupe ou utilisez les touches 1 à 6 en appui long pour les raccourcis M1 à M6. Appuyez sur ENTRÉE pour activer la configuration.

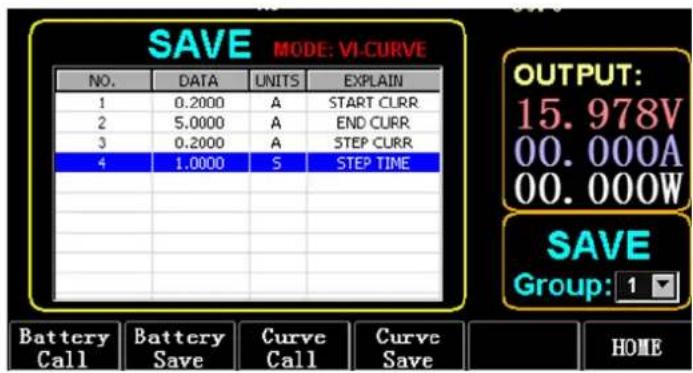

Comment utiliser le mode de test de batterie ?

Depuis l'écran d'accueil, appuyez sur F3 (BATTERY). Utilisez F1 (BATT/CALL) et TAB pour sélectionner le groupe. Appuyez sur F2 (BATT/SAVE) pour éditer les paramètres : plage de courant, courant de décharge, tension de coupure, capacité de coupure et durée. Appuyez longuement sur ENTRÉE pour enregistrer. Appelez le groupe avec F1 puis activez la sortie. Le test s'arrête automatiquement si une condition est remplie.

Comment enregistrer des données sur une clé USB ?

Insérez une clé USB. Depuis l'écran d'accueil, appuyez sur F4 (USB). Configurez la durée de stockage dans les paramètres système (F6 Config). Appuyez sur F1 (Start SaveData) pour commencer l'enregistrement des données en temps réel. Une flèche clignotante indique l'écriture. Pour arrêter, appuyez sur F2 (Stop SaveData). Vous pouvez également utiliser la touche 9 en appui long comme raccourci.

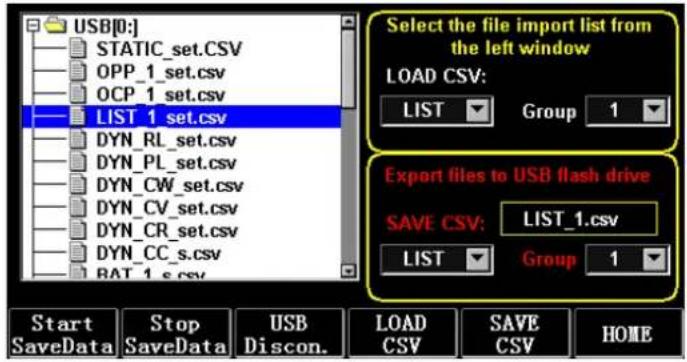

Comment importer/exporter une liste de séquence depuis une clé USB ?

Dans l'interface USB (F4), utilisez TAB pour basculer entre les fenêtres. Pour exporter, réglez le mode et le groupe dans la fenêtre de droite, puis appuyez sur F5 (Save CSV). Pour importer, sélectionnez un fichier CSV dans la fenêtre de gauche, réglez le mode cible dans la fenêtre de droite, puis appuyez sur F4 (Load CSV).

Comment verrouiller le clavier ?

Appuyez longuement sur la touche LOCK pour verrouiller le clavier. Toutes les touches seront désactivées. Pour déverrouiller, appuyez à nouveau longuement sur LOCK.

Comment régler le rétroéclairage de l'écran ?

Appuyez longuement sur la touche numérique 8. Une barre de progression apparaît. Tournez le bouton rotatif pour ajuster la luminosité. Appuyez longuement sur ENTRÉE ou sur la touche 8 pour enregistrer le réglage, ou sur ESC pour quitter sans enregistrer.

MODE D'EMPLOI S-LS-119 Stamos

5.1. Auïau des Baïerietests

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques

Remarque : Les spécifications ci-dessous sont testées dans des conditions de température de 25°C+5°C et de préchauffage pendant 20 minutes.

Nom du produit : Charge électronique CCNom du modèle : S-LS-119
Puissance d'entrée	Alimentation de l'appareilTensionActuel	1500 W0-150 V0-40A
Mode CC	Plage	0-3A	0-40A
	Résolution	0,1 mA	1 mA
	Précision	± (0,05 % de l'ensemble + 0,045 % de remise)
Mode CV	Plage	0-50 V	0-150 V
	Résolution	0,1 mV	1 mV
	Précision	± (0,05 % de l'ensemble + 0,025 % de remise)
Mode CR	Plage	0,05 Ω - 7,5 KΩ
	Résolution	16 bits
	Précision	± (0,05 % de l'ensemble + 0,025 % de remise)
Mode CW	Plage	1500 W
	Résolution	0,01 W
	Précision	± (0,1 % de l'ensemble + 0,1 % de l'arrêt)
Pente	Plage	0-3A	0-40A
	Soulèvement	0,0001-0,3 A/μs	0,001-2 A/μs
	Tomber	0,0001-0,3 A/μs	0,001-2 A/μs
Tension mesures	Plage	0-18V	0-150 V
	Résolution	0,1 mV	1 mV
	Précision	± (0,03 % de l'ensemble + 0,025 % de l'écart)
Mesure de courant	Plage	0-3A	0-40A
	Résolution	0,1 mA	1 mA
	Précision	± (0,05 % de l'ensemble + 0,045 % de réduction)
Mesure de puissance	Plage	1500 W
	Résolution	0,01 W
	Précision	± (0,1 % de l'ensemble + 0,1 % de l'arrêt)
Protection contre les surintensités		1550 W
Protection contre les surintensités		42A
Protection contre les surtensions		155V
Protection contre la surchauffe		85°C
Impédance d'entrée		150 kΩ
Poids		14,85 kg
Dimensions (L x P x H)		47 x 38 x 15 cm

1. Interface principale

1.1. Touches de menu

STATIC(F1)	Entrez CC statique, CV, CW, CR ou SHORT
OCP/OPP(F2)	tables d'appel OCP et OPP

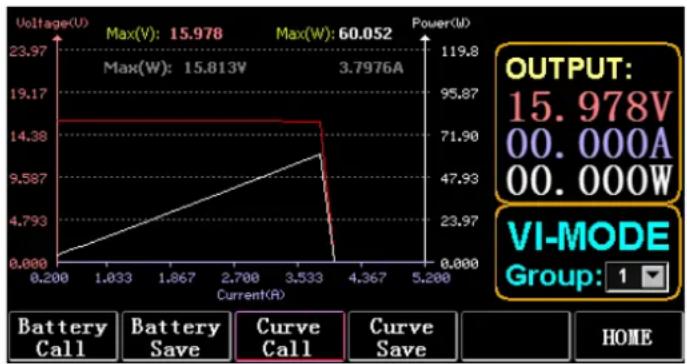

BATTERY(F3)	Mode de mesure de la batterie : courbe VI
USB(F4)	Le panneau affichera le logo USB après l'insertion du disque U et il affichera un écran vide lorsqu'il n'est pas inséré. Enregistrez les données sur le disque U, importez et exportez la LISTE sur le disque U.
DYNAMIC(F5)	CC, CV, CW, CR, RL ou PL dynamiques
CONFIG(F6)	Réglage des paramètres

1.2. Fonction clavier

ESC	touche pour échapper et supprimer
F1 to F6	Touches de fonction
TAB	Changer de focus
STOP	1. Pause pendant l'affichage de la forme d'onde
	2. Appuyez longuement pour prendre une capture d'écran
LOCK	Appuyez longuement pour verrouiller le clavier, et appuyez à nouveau longuement pour le déverrouiller
CC	1. Appuyez brièvement pour accéder au mode CC
	2. Appuyez longuement sur SHORT
CV	Entrer en mode CV
CW	Entrer en mode CW
CR	Entrer en mode CR
0 to 9	1. Appuyez brièvement sur les touches numériques
	2. Appuyez longuement sur les touches numériques 1 à 6 pour appeler les unités de stockage statiques 1 à 6
	3. Appuyez longuement sur 7 pour définir le RTC, puis appuyez longuement à nouveau pour enregistrer et quitter.
	4. Appuyez longuement sur 8 pour régler le rétroéclairage de l'écran LCD, puis appuyez longuement à nouveau pour enregistrer et quitter.
	5. Appuyez longuement sur 9 pour activer le stockage USB, puis appuyez longuement à nouveau pour désactiver le stockage.
	6. Dans l'interface principale, appuyez longuement sur le chiffre 0 pendant plus de 3 secondes pour calibrer 0

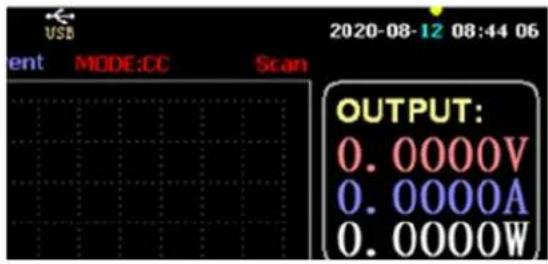

WAVE	Appuyez sur TAB pour sélectionner la tension ou le courant, et appuyez sur WAVE pour afficher 4 lignes de mesure, parmi lesquelles 2 lignes verticales mesurent le temps et 2 lignes horizontales mesurent respectivement l'amplitude de la tension et du courant.
	1. Appuyez brièvement sur la touche 6 (touche gauche) pour sélectionner la ligne verticale à gauche
	2. Appui court4 (touche droite) pour sélectionner la ligne verticale à droite, et appuyez longuement après STOP pour déplacer la forme d'onde vers la droite
	3. Appui court (touche haut) pour sélectionner l'amplitude de tension mesurée et appuyez longuement pour modifier la valeur de l'échelle de tension
	4. Appui court (touche bas) pour sélectionner l'amplitude du courant mesuré et appuyez longuement pour modifier la valeur de l'échelle actuelle
	5. Entrez pour ajuster la valeur du temps d'échantillonnage
ON	Allumer et éteindre
Enter	1. Appuyez brièvement pour entrer
	2. Appuyez longuement pour enregistrer
Note:	Le temps de pression longue est d'environ 1,5 s

2. Mode statique

2.1. CC statique

En mode courant constant, la charge consomme un courant constant, que la tension d'entrée soit modifiée ou non.

Opéra-ons :

1) Appuyez sur CC ou sur la touche programmable F1 du clavier.
2) Entrez une valeur de 0 à 9 sur le pavé numérique.
3) Appuyez sur 6 et 4 pour déplacer le curseur, puis appuyez sur T et le bouton pour régler la valeur correspondante.
4) Appuyez sur ENTRÉE pour ac-ver/désac-ver.

2.2. CV statique

En mode tension constante, la charge mainlènt l'appareil testé à la tension définie, que le courant d'entrée soit modifié ou non.

Opérations : mêmes que ci-dessus.

2.3. CW statique

En mode tension constante, la charge maintient l'appareil testé à la puissance définie, que la tension et le courant d'entrée soient modifiés ou non. Opérations : mêmes que ci-dessus.

2.4. CR statique

En mode de résistance constante, la charge maintient l'appareil testé à la résistance définie, que la tension et le courant d'entrée soient modifiés ou non. Opérations : mêmes que ci-dessus

2.5. Fonction COURT

En mode COURT, la charge est délivrée au courant maximum. Opérations :

Appuyez longuement sur CC pour afficher MODE : COURT sur l'interface et appuyez sur CC, CV, CW ou CW pour quitter.

2.6. Appeler le stockage statique

La charge peut stocker et appeler 100 groupes de valeurs de consigne statiques.

1) Opération de stockage
(1) Appuyez sur CAL/SAVE pour passer à l'état SAVE.
(2) Entrez une touche numérique pour indexer une ligne dans la liste, appuyez sur TAB pour la sélectionner et appuyez sur ENTRÉE pour accéder au mode d'édition. Modifiez pour afficher un arrière-plan rouge et appuyez sur 6 et 4 pour sélectionner.
(3) Modifier MODE. Appuyez sur CC, CV, CW ou CR sur le clavier pour modifier.
(4) Modifier les données. Appuyez sur 0 à 9 et ESC sur le clavier pour modifier.
(5) Après modification, appuyez sur ENTRÉE, puis appuyez longuement à nouveau sur ENTRÉE pour enregistrer les données.
2) Opération d'appel
(1) Appuyez sur APPEL/ENREGISTRER pour passer à APPEL.
(2) Saisissez une touche numérique pour indexer une ligne ou appuyez sur TAB pour changer de liste, sélectionnez-la avec le bouton rotatif et appuyez sur ENTRÉE.
3) Appel rapide M1 à M6

Appuyez longuement sur les chiffres de 1 à 6 pour appeler M1 à M6.

3. Mode de test dynamique

En mode dynamique, la charge bascule constamment entre 2 valeurs différentes A et B.

3.1. CC dynamique

Pour une sortie utilisant deux courants différents avec des cycles de service différents à une certaine fréquence.

Prenons comme exemple la pente de courant A de 0,001 A/μS, la pente de changement de courant B de 0,002 A/μS, la valeur de courant A de 1 A, la valeur de courant B de 2 A, la fréquence de cycle de 1 Hz et le cycle de service de 40 %.

Opérations :

Sélectionnez (F5) Dynamique pour accéder à l'interface comme indiqué dans la Fig. 3.1.

1) Appuyez sur (F1) DYN/CALL, appuyez sur TAB pour sélectionner la liste déroulante de CALLDYN et tournez le bouton sur CC.
2) Appuyez sur (F2) DYN/SAVE pour afficher SAVE sur l'écran.
3) Appuyez sur TAB pour changer le focus. Le bouton sélectionne la première rangée.
4) Appuyez sur ENTRÉE pour sélectionner le fond rouge.
5) Entrez les chiffres de 0 à 9, puis ESC.
6) Après avoir modifié à 0,001, appuyez sur ENTRÉE. Ensuite, 0,0010 s'affichera sur l'écran et l'arrière-plan deviendra bleu.
7) Répétez les étapes ci-dessus pour régler respectivement 0,002 A/μS, 1 A, 2 A, 1 Hz et 40 %.
8) Appuyez longuement sur ENTRÉE pour enregistrer les données modifiées.
9) Appuyez sur la touche programmable (F1) DYN/CALL pour afficher CALL.
10) Appuyez sur ENTRÉE pour appeler.

11) Allumer/éteindre.

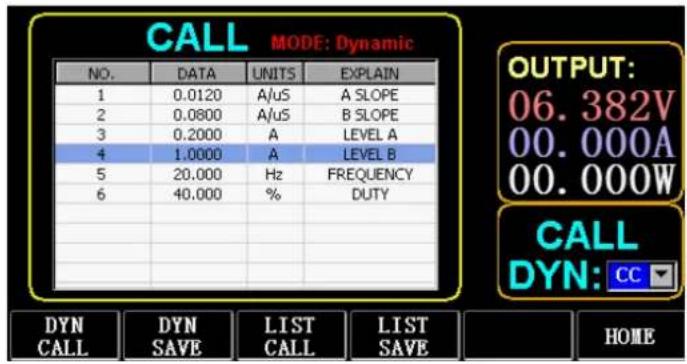

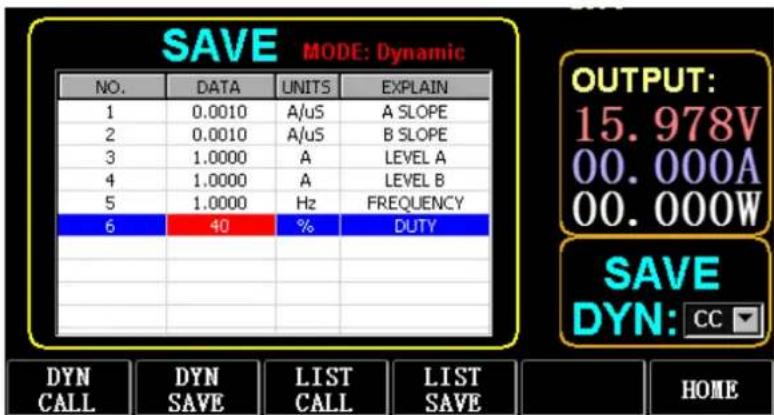

Figure 3.1 DYN CC

Note:

Définissez la pente et la valeur actuelle pour qu'elles dépendent de la plage. La pente maximale de la petite plage est de 0,24 A/μS, le courant maximal peut être réglé à 3 A, la pente maximale de la grande plage est de 3,2 A/μS et le courant maximal peut être réglé à 40 A.

La fréquence maximale peut être réglée à 40 000 Hz. Lorsque la fréquence est réglée sur 40 000 Hz, le cycle de service maximal est de 50 %.

Reportez-vous à la section « Réglage de la charge maximale » pour connaître le réglage maximal actuel.

3.2. CV dynamique

Utilisé pour la sortie avec différents cycles de service à deux tensions différentes à une certaine fréquence.

Prenons comme exemple la tension A de 1 V, la tension B de 2 V, la fréquence de cycle de 1 Hz et le cycle de service de 40 %.

Opérations :

1) Appuyez sur (F1) DYN/CALL, TAB pour sélectionner DYN/CALL et tournez le bouton sur CV.
2) Appuyez sur (F2) DYN/SAVE pour afficher SAVE sur l'écran.
3) Appuyez sur TAB pour changer la mise au point et tournez le bouton pour sélectionner la première ligne.
4) Appuyez sur ENTRÉE pour sélectionner le fond rouge.
5) Entrez les chiffres de 0 à 9, puis ESC.
6) Après avoir édité comme 1.0001, appuyez sur ENTRÉE. Ensuite, 1,0000 s'affichera sur l'écran et l'arrière-plan deviendra bleu.
7) Répétez les étapes ci-dessus pour régler respectivement 2 V, 1 Hz et 40 %.
8) Appuyez longuement sur ENTRÉE pour enregistrer les données modifiées.

9) Appuyez sur (F1) DYN/CALL pour afficher CALL.
10) Appuyez sur ENTRÉE pour appeler DYN CV.
11) Allumer/éteindre.

3.3. CW dynamique

Le fonctionnement est le même que ci-dessus.

3.4. CR dynamique

Le fonctionnement est le même que ci-dessus.

3.5. PL dynamique

Il est défini sur la valeur A au début. Chaque fois qu'un signal de déclenchement est reçu, la charge est commutée sur la valeur B, puis commutée à nouveau sur la valeur A une fois le temps défini maintenu.

L'exemple suivant prend la pente de courant A de 0,001 A/ µ S, la pente de courant B de 0,002 A/ µ S, la valeur de courant A de 1 A, la valeur de courant B de 2 A et la durée B de 1 s.

Opérations :

1) Appuyez sur (F1) DYN/CALL, appuyez sur TAB pour sélectionner CALLYN et tournez le bouton sur PL.
2) Appuyez sur (F2) DYN/SAVE pour afficher SAVE sur l'écran.
3) Appuyez sur TAB pour changer la mise au point et tournez le bouton pour sélectionner la première ligne.
4) Appuyez sur ENTRÉE pour sélectionner le fond rouge.
5) Entrez les chiffres de 0 à 9, puis ESC.
6) Après avoir modifié à 0,001, appuyez sur ENTRÉE. Ensuite, 0,0010 s'affichera sur l'écran et l'arrière-plan deviendra bleu.
7) Répétez les étapes ci-dessus pour régler respectivement 0,002 A/μS, 1 A, 2 A et 1 S.
8) Appuyez longuement sur ENTRÉE pour enregistrer les données modifiées.
9) Appuyez sur la touche programmable (F1) DYN/CALL pour afficher CALL.
10) Appuyez sur ENTRÉE pour appeler DYN RL.
11) Allumer/éteindre.
12) Déclenchez la valeur B à chaque fois que vous appuyez sur ENTRÉE.

3.6. RL dynamique

Chaque fois qu'un signal de déclenchement est reçu, la charge bascule entre la valeur A et la valeur B.

Prenons comme exemple la pente actuelle A de 0,001 A/ µ S, la pente actuelle B de 0,002 A/ µ S, la valeur actuelle A de 1 A et la valeur actuelle B de 2 A.

Opérations :

1) Appuyez sur (F1) DYN/CALL, appuyez sur TAB pour sélectionner DYN/CALL et tournez le bouton sur RL.
2) Appuyez sur (F2) DYN/SAVE pour afficher SAVE sur l'écran.
3) Appuyez sur TAB pour changer la mise au point et tournez le bouton pour sélectionner la première ligne.
4) Appuyez sur ENTRÉE pour sélectionner le fond rouge.
5) Entrez les chiffres de 0 à 9, puis ESC.
6) Après avoir modifié à 0,001, appuyez sur ENTRÉE. Ensuite, 0,0010 s'affichera sur l'écran et l'arrière-plan deviendra bleu.
7) Répétez les étapes ci-dessus pour régler respectivement 0,002 A/μS, 1 A et 2 A.
8) Appuyez longuement sur ENTRÉE pour enregistrer les données modifiées.
9) Appuyez sur la touche programmable (F1) DYN/CALL pour afficher CALL.
10) Appuyez sur ENTRÉE pour appeler DYN RL.
11) Allumer/éteindre.
12) Déclenchez la valeur B à chaque fois que vous appuyez sur ENTRÉE.

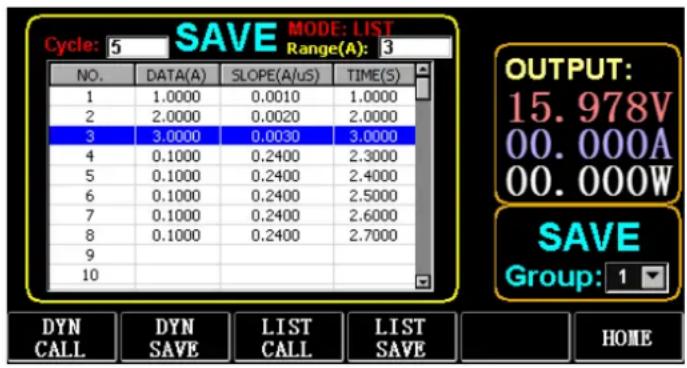

4. Mode de fonctionnement séquentiel

Un maximum de 7 groupes peuvent être stockés, chaque groupe peut configurer jusqu'à 84 courants changeant dynamiquement, puis les courants définis peuvent être commutés en séquence. Prenez les paramètres stockés dans le groupe 1, le courant maximum de 3 A et le nombre de courants de changement dynamique de 3 ; le premier courant dynamique de 1 A, le taux de changement de 0,001 A/μS et la durée de 1 s ; le deuxième courant dynamique de 2 A, le taux de changement de 0,002 A/μS et la durée de 2 s ; le troisième courant dynamique de 3 A, le taux de changement de 0,003 A/μS et la durée de 3 s ; le nombre d'opérations répétées de 5 à titre d'exemple. Comme le montre la Fig. 4.1 Liste. Opérations :

1) Appuyez sur (F3) LISTE/APPEL, appuyez sur TAB pour sélectionner GROUPE et tournez le bouton sur Groupe 1.

2) Appuyez sur (F4) LISTE/ENREGISTRER pour afficher ENREGISTRER sur LISTE.

3) Appuyez sur TAB pour changer la mise au point, sélectionnez RANGE et modifiez la valeur maximale de 3A via les chiffres de 0 à 9 et ESC.

4) Appuyez sur TAB pour sélectionner CYCLE. Le nombre de cycles d'édition est de 5.

5) Appuyez sur TAB jusqu'à la première ligne de la LISTE et appuyez sur ENTRÉE. À ce moment-là, l'arrière-plan devient rouge.

Modifiez la première valeur DATA de l'élément 1A. Après l'édition, appuyez sur ENTRÉE et l'arrière-plan deviendra bleu.

Appuyez sur les touches gauche et droite (E et 4) jusqu'au deuxième élément PENTE (A/ μS), modifiez la valeur à 0,001 A/ μS, puis appuyez sur ENTRÉE et l'arrière-plan deviendra bleu. Appuyez sur les touches gauche et droite (6 et 4) jusqu'au troisième élément TEMPS (S), modifiez la valeur à 1 s et appuyez sur ENTRÉE.

6) Répétez les étapes ci-dessus pour commencer à définir les deuxième et troisième rangées du tableau.
7) Appuyez longuement sur ENTRÉE pour enregistrer les données modifiées.
8) Appuyez sur la touche programmable (F3) LISTE/APPEL pour afficher APPEL.
9) Appuyez sur ENTRÉE pour appeler LIST1.
10) Allumer/éteindre.

Note:

Pour supprimer les données après la ligne 3, sélectionnez la ligne 4 en mode ENREGISTREMENT DE LISTE.

Appuyez sur ENTRÉE pour accéder à l'arrière-plan d'édition, il devient rouge, puis appuyez sur ESC pour supprimer toutes les données après la ligne 4. Appuyez longuement sur ENTRÉE pour enregistrer les données.

Figure 4.1 Liste

5. Mode de test de la batterie

Un maximum de 7 groupes de paramètres de test de batterie peuvent être définis, la batterie est testée en fonction du courant, de la tension, de la capacité et du temps définis, et le test est automatiquement désactivé si l'une des conditions est remplie.

5.1. Configuration du test de batterie

Mode d'emploi : il prend les paramètres stockés dans le groupe 1, la plage de courant de 10 A, le courant de décharge de 1 A, la tension de coupure de décharge de 2 V, la capacité de coupure de décharge de 0,5 Ah et la durée de décharge de 200 m (unité de temps de batterie : m) comme exemple.

1) Appuyez sur (F3) Batterie sur l'interface principale pour accéder à la mesure de la batterie.

2) Appuyez sur (F1) BATT/CALL, puis appuyez sur TAB pour sélectionner CALL GROUP 1.
3) Appuyez sur (F2) BATT/SAVE pour afficher SAVE sur le tableau.
4) Appuyez sur TAB pour changer le focus et tournez le bouton pour sélectionner la position de la ligne qui doit être modifiée.
5) Appuyez sur ENTRÉE pour sélectionner le fond rouge.
6) Entrez les chiffres de 0 à 9, puis ESC.
7) Après avoir modifié la plage de 10A, appuyez sur ENTRÉE. Ensuite, 10 000 s'afficheront sur l'écran et l'arrière-plan deviendra bleu.
8) Répétez les étapes ci-dessus pour régler respectivement 1 A, 2 V, 0,5 Ah et 200 M.
9) Appuyez longuement sur ENTRÉE pour enregistrer les données modifiées.
10) Appuyez sur (F1) BATT/CALL.
11) Appuyez sur ENTRÉE pour appeler.
12) Allumer/éteindre.

6. Mode Courbe VI

Un maximum de 7 groupes de paramètres de test VI peuvent être définis en fonction du courant maximum défini, du courant minimum et de la valeur de pas.

Courbe VI

Figure 6.1 VI Paramètres actuels

6.1. Configuration de test VI

Instructions de fonctionnement : il prend les paramètres stockés dans le groupe 1, le courant de démarrage de 0,2 A, le courant de fin de 5 A, le courant d'étape de 0,2 A et la durée d'étape de 1 s comme exemple.

1) Appuyez sur (F3) Batterie sur l'interface principale pour accéder à la mesure VI.
2) Appuyez sur (F3) Courbe/APPEL, puis appuyez sur TAB pour sélectionner GROUPE D'APPEL 1
3) Appuyez sur (F4) Courbe/ENREGISTRER pour afficher ENREGISTRER sur le tableau.

4) Appuyez sur TAB pour passer au focus du tableau et tournez le bouton pour sélectionner la position de la ligne à modifier.
5) Appuyez sur ENTRÉE pour sélectionner le fond rouge.
6) Appuyez sur ENTRÉE pour sélectionner le fond rouge.
7) Après avoir édité en 0.2, appuyez sur ENTRÉE. Ensuite, 0,2000 s'affichera sur l'écran et l'arrière-plan deviendra bleu.
8) Répétez les étapes ci-dessus pour régler respectivement 5A, 2A et 1,000s.
9) Appuyez longuement sur ENTRÉE pour enregistrer les données modifiées.
10) Appuyez sur (F3) Courbe/APPEL.
11) Appuyez sur ENTRÉE pour appeler.
12) Allumer/éteindre.

L'effet de l'opération est illustré dans la Fig. 6.2.

Figure 6.2 Interface d'exécution VI

7. Mode OCP

Lorsque la tension atteint la valeur VON, la sortie de courant sera retardée pendant un certain temps et la valeur de pas sera diminuée une fois toutes les deux périodes de temps jusqu'à ce que le courant de coupure ou la tension soit supérieur à la tension définie par l'OCP. Si la tension d'arrêt est supérieure à la tension OCP et que le courant est compris entre la valeur maximale et minimale définie, c'est PASS, sinon c'est FAULT.

7.1. Fonction de réglage du test OCP

Remarque : 7 groupes de paramètres de test OCP peuvent être définis au maximum.

Instructions de fonctionnement : il prend le réglage stocké dans le groupe 1, la tension VON de 10 V, le délai de tension VON de 5 S et la plage de courant de 3 A ; courant de démarrage de 2 A, chaque diminution de 0,1 A et chaque durée de diminution de 1 s ; courant de fin de 1 A, tension OCP de 8 V, courant maximum de 1,9 A et courant minimum de 1,1 A à titre d'exemple.

Figure 7.1 OCP

1) Appuyez sur (F2) OCP/OPP sur la page d'accueil.
2) Appuyez sur (F1) OCP/CALL et TAB pour sélectionner GROUPE D'APPEL 1.
3) Appuyez sur (F2) OCP/SAVE pour afficher SAVE sur le tableau.
4) Appuyez sur TAB pour changer la mise au point et tournez le bouton pour sélectionner la première ligne.
5) Appuyez sur ENTRÉE pour sélectionner l'arrière-plan rouge. Entrez les chiffres de 0 à 9, puis ESC.
6) Après avoir modifié VON à 10 V, appuyez sur ENTRÉE. Ensuite, 10 000 s'afficheront sur l'écran et l'arrière-plan deviendra bleu.
7) Répétez les étapes ci-dessus pour régler respectivement 5S, 3A, 2A, 0,1A, 1S, 1A, 8V, 1,9A et 1,1A.
8) Appuyez longuement sur ENTRÉE pour enregistrer les données modifiées.
9) Appuyez sur (F1) OCP/APPEL.
10) Appuyez sur ENTRÉE pour appeler.
11) Allumer/éteindre.

8. Mode OPP

Lorsque la tension atteint la valeur VON, la puissance de sortie doit être retardée pendant un certain temps et la valeur de pas doit être diminuée de temps en temps jusqu'à ce que la puissance de coupure ou la tension soit supérieure à la tension définie OPP. Après le délai et l'arrêt de la diminution, si la tension est supérieure à la tension OPP, la puissance entre les valeurs maximales et minimales définies signifie PASS ou FAULT.

8.1. Fonction de réglage du test OPP

7 groupes de paramètres de test OPP peuvent être définis au maximum.

Instructions de fonctionnement : il prend le réglage stocké dans le groupe 1, la tension VON de 10 V, le délai de tension VON de 5 S et la plage de courant de 3 A ; puissance de démarrage de 20 W,

chaque diminution de 1 W et chaque durée de diminution de 1 s ; puissance finale de 10 W, tension OPP de 8 V, puissance maximale de 15 W et puissance minimale de 10 W à titre d'exemple.

Figure 8.1 OPP

1) Appuyez sur (F2) OCP/OPP sur la page d'accueil.
2) Appuyez sur (F3) OPP/CALL et TAB pour sélectionner GROUPE D'APPEL 1.
3) Appuyez sur (F4) OPP/SAVE pour afficher SAVE sur le tableau.
4) Appuyez sur TAB pour changer la mise au point et tournez le bouton pour sélectionner la première ligne.
5) Appuyez sur ENTRÉE pour sélectionner DONNÉES dans la première ligne et afficher le fond rouge.
6) Entrez les chiffres de 0 à 9, puis ESC.
7) Après avoir modifié VON à 10 V, appuyez sur ENTRÉE. Ensuite, 10 000 s'afficheront sur l'écran et l'arrière-plan deviendra bleu.
8) Répétez les étapes ci-dessus pour régler respectivement 5S, 3A, 20W, 1W, 1S, 10W, 8V, 15W et 10W.
9) Appuyez longuement sur ENTRÉE pour enregistrer les données modifiées.
10) Appuyez sur (F3) OCP/APPEL.
11) Appuyez sur ENTRÉE pour appeler.
12) Allumer/éteindre.

9. Mode WAVE

9.1. Mesure des ondes

1) Appuyez sur TAB pour afficher la tension, le courant et la forme d'onde.
2) Appuyez sur WAVE pour afficher la colonne de mesure.
3) Mesurer l'échelle de temps. Presse ou4 pour sélectionner la colonne de mesure gauche ou droite et tourner le bouton pour déplacer vers la gauche ou la droite pour l'affichage de la différence entre les deux lignes de mesure.

4) Mesurer la valeur négative de la tension ou du courant. Appuyez sur T ou pour sélectionner la colonne de mesure supérieure ou inférieure et tourner le bouton pour déplacer vers le haut ou vers le bas l'affichage de l'amplitude de la colonne de mesure actuelle.
5) Ajustez la valeur d'échelle du courant. Appuyez longuement et tournez le bouton pour régler la taille.
6) Ajustez la valeur d'échelle de la tension. Appuyez longuement et tournez le bouton pour régler la taille.
7) Ajustez la valeur temporelle de l'échantillonnage. Appuyez sur ENTRÉE et tournez le bouton pour régler la taille.
8) Lorsque la vague s'arrête, appuyez sur STOP.

Prenons comme exemple la mesure du mode DYN CC.

Après avoir modifié les données de DYN CC, la PENTE A est de 0,012 A/μS, la PENTE B est de 0,08 A/μS, A est de 0,2 A, B est de 1 A, la fréquence est de 20 Hz, le cycle de service est de 40 %, comme indiqué dans la Fig. 9.1. Veuillez consulter la Fig. 9.2 pour la mesure de la forme d'onde.

Figure 9.1

Figure 9.2 Mesure de forme d'onde

10. Réglage de la fonction des paramètres

Sélectionner le débit en bauds (F1)	Sélectionnez le paramètre de débit en bauds
Sélectionnez UsbStore (F2)	Basculez le focus pour sélectionner la mémoire USB
Sélectionner la tension (F3)	Changer le réglage maximum de la tension de mise au point
Sélectionnez HAUT (F4)	Changer la mise au point
Sélectionnez BAS (Fs)	Réduisez la mise au point
Enregistrer Quitter (F6)	Enregistrer et quitter

10.1. Paramétrage de l'interface de communication

1) Réglage du débit en bauds série

Sélectionnez TAB ou (F1) SelBaudrate pour tourner le bouton

(1) Paramétrage de l'adresse IP

La touche ESC du clavier est la touche de suppression, et les touches numériques de 0 à 9 servent à saisir des chiffres.

(2) Paramétrage du numéro de port

La touche ESC du clavier est la touche de suppression, et les touches numériques de 0 à 9 servent à saisir des chiffres. Le numéro de port maximum est 65535 et le numéro de port minimum est 1000. La valeur 18191 ne peut pas être définie.

10.2. Réglage du taux de pente CC

Appuyez sur TAB pour passer à CC SLOPE et tournez le bouton pour sélectionner LOW/HIGH.

10.3. Réglage de la durée de stockage du disque flash USB

Appuyez sur TAB pour passer à Sel UsbStore. ESC est la touche de suppression et les touches numériques de 0 à 9 servent à saisir des chiffres. Le temps de stockage minimum ne peut être que de 0,05 S et le temps de stockage maximum est de 9999 S ;

10.4. Réglage du buzzer

Appuyez sur TAB pour passer en mode BEEP et tournez le bouton pour sélectionner ON/OFF.

10.5. Réglage de la compensation à distance

Appuyez sur TAB pour passer en mode Remote Comp, sélectionnez ON et connectez l'extrémité de sortie de l'objet à tester à la borne sense (+) ou sense (-) sur le panneau avant (cette fonction n'est pas sauvegardée pendant la panne de courant, sinon elle est fermée).

10.6. Réglage du déclenchement externe

Appuyez sur TAB pour passer à EXIP TRIG et tournez le bouton pour sélectionner Trig On/Switch On/OFF.

Trig On : interrupteur de déclenchement (charge ouverte après déclenchement)

Mise en marche : interrupteur à distance (la fonction ON/OFF sur le panneau avant ne fonctionnera pas lorsque cette fonction fonctionne).

10.7. Définition des valeurs maximales

1) Tension maximale

Appuyez sur TAB pour passer à la tension. ESC est la touche de suppression et les touches numériques de 0 à 9 servent à saisir des chiffres. La tension maximale est de 150 V.

2) Courant maximal

Appuyez sur TAB pour passer à Actuel. ESC est la touche de suppression et les touches numériques de 0 à 9 servent à saisir des chiffres. Le courant maximum est de 40A.

3) Puissance maximale

Appuyez sur TAB pour passer en mode Alimentation. ESC est la touche de suppression et les touches numériques de 0 à 9 servent à saisir des chiffres. La puissance maximale dépend du modèle.

4) Résistance maximale

Appuyez sur TAB pour passer à la résistance. ESC est la touche de suppression et les touches numériques de 0 à 9 servent à saisir des chiffres. La résistance maximale est de 7500R.

Remarque : 18 V et moins sont définis comme étant la plage de basse tension (0 à 18 V) et au-dessus

18,4 V est défini comme étant la plage de haute tension (0 à 150 V).

3 A et moins est défini comme étant la plage de courant faible (0 à 3 A), et au-dessus de 3,1 A est défini comme étant la plage de courant élevé (0 à 40 A).

Valeur d'alarme OVP : elle est de (19,4 V) dans la plage basse et de (155 V) dans la plage haute. Valeur d'alarme OCP : elle est de 105 % de la valeur actuelle définie. Par exemple, si le courant est réglé à 5 A, la valeur d'alarme est de 5,25 A.

Valeur d'alarme OPP : elle est de 105 % de la valeur de puissance définie. Par exemple, si la valeur de puissance est définie sur 100 W, la valeur d'alarme est de 105 W.

Valeur d'alarme OTP : si la température est supérieure à 850, une alarme sera déclenchée et la charge sera fermée.

10.8. Réglage RTC

Appuyez longuement sur la touche numérique 7, puis la date s'affichera sur l'écran comme indiqué sur la Fig. 10.2.

Appuyez sur ← ou → pour déplacer le focus et tournez le bouton pour effectuer une modification. Après modification, appuyez longuement sur ENTER ou sur le chiffre 7 pour enregistrer, et appuyez sur ESC pour quitter.

10.9. Réglage du rétroéclairage

Après avoir appuyé longuement sur la touche numérique 8, la barre de progression s'affichera sur l'écran comme indiqué dans la Fig. 10.3.

Figure 10.3 Rétroéclairage

Tournez le bouton pour régler la luminosité, appuyez longuement sur ENTER ou sur le chiffre 8 pour enregistrer et appuyez sur ESC pour quitter.

10.10. 0 fonction d'étalonnage

Si l'appareil n'a pas été étalonné pendant une longue période ou si la température est élevée ou basse, les données ne reviendront pas à zéro et la fonction d'étalonnage à 0 peut être exécutée.

Après avoir accédé à la page d'accueil, fermez la charge, débranchez la ligne de test externe et appuyez longuement sur la touche numérique 0 pendant plus de 3 secondes pour l'étalonnage 0 de la tension et du courant. Et la fonction d'étalonnage 0 disparaîtra lorsque la charge redémarrera, et étalonnera à nouveau 0 si nécessaire.

11. Fonction d'importation et d'exportation de disque flash U

Enregistrez les données de tension et de courant en temps réel et exportez la liste de données via le disque flash U. Comme le montre la Fig. 11.1, l'arborescence USB [0] sur la gauche montre que la liste des fichiers correspond aux données de format acceptable chargées dans le disque flash U. Et la partie supérieure à droite est l'option d'importation de la charge à partir du disque flash U, et la partie inférieure est l'option de données d'exportation de la charge vers le disque flash U.

Appuyez sur TAB pour sélectionner le contrôle. Presse◀▶ ▲▼ pour déplacer le focus vers la gauche ou la droite. Appuyez sur F4 (Charger CSV) pour importer le fichier depuis la clé USB et

enregistrez CSV (F5) pour exporter le fichier CSV vers la clé USB. Et les touches de fonction sont présentées dans la Fig. 11.2 ci-dessous :

Figure 11.1 Interface de stockage d'un disque flash USB

Démarrer Enregistrer les données (F1)	Créer un fichier CSV avec la date comme nom
Arrêter la sauvegarde des données (F2)	Arrêter d'écrire des fichiers
Déconnexion USB (F3)	Déconnecter l'USB
Charger un fichier CSV (F4)	Importer des fichiers à partir d'une clé USB
Enregistrer le fichier CSV (F5)	Exporter un fichier CSV
Page d'accueil (F6) Page d'accueil

Figure 11.2

11.1. Importer et enregistrer la LISTE

Prenons comme exemple le tableau dans lequel les données du groupe BAT 1 sont exportées.

1) Une fois la clé USB insérée, la clé USB s'affiche sur la page d'accueil. Appuyez sur (F4) USB.
2) Appuyez sur TAB pour passer à SAVE, tournez le bouton pour sélectionner le mode BAT, appuyez sur 6 ou 4 pour sélectionner le groupe, tournez le bouton sur le groupe 1.
3) Après avoir appuyé sur (F5) ENREGISTRER CSV, un message indiquera qu'il a été exporté. Importez DYN_PL_Set.csv depuis un disque flash USB vers DYN PL.

K12		fx
	A	B	C	D	E
1	NO.	DATA(A)	UNITS	EXPLAIN
2	1	1.132	A/uS	A SLOPE
3	2	1.248	A/uS	B SLOPE
4	3	1.51	A	LEVEL A
5	4	3.201	A	LEVEL B
6	5	6.813	S	TIME WIDTH
7

4) Appuyez sur TAB pour passer en mode LOAD, réglez sur le mode DYN et tournez le bouton sur PL.
5) Listez une arborescence de fichiers sur la gauche et tournez le bouton pour sélectionner le fichier DYN_PL Set.CSV à importer.
6) Après avoir appuyé sur (F4) CHARGER CSV, une importation réussie sera demandée.

11.2. Stockage sur disque flash U des données en temps réel du test de charge

Si les données de test en temps réel sont enregistrées avec un disque flash U, le volume de données doit enregistrer les données de tension et de courant 5 fois par seconde.

Les procédures d'opération sont les suivantes :

1) Appuyez sur F6 (Config), utilisez Tab pour basculer le focus sur USB Store (Fig. 10.1 Réglage des paramètres).

Ullisez ESC pour supprimer, entrez la touche numérique 0,2, ce qui signifie enregistrer 5 fois par seconde.

2) Il existe 2 façons d'ouvrir le fichier de données de sauvegarde.

<1> Aïlvez ou désacïvez la sauvegarde des données dans l'interface du menu : accédez à la page du disque flash USB (Fig. 11.1 Interface de stockage du disque flash USB). Appuyez sur (F1) « Démarrer l'enregistrement des données » pour démarrer, puis la barre d'état supérieure aura une flèche vers le bas clignotante, indiquant que les données sont en cours d'enregistrement.

Pour arrêter l'écriture, entrez à nouveau dans la page du disque flash USB, puis appuyez sur (F2) « Arrêter l'enregistrement des données ». Et la flèche du haut disparaîtra.

<2> Touche de raccourci pour ouvrir ou fermer l'opération : dans l'état d'inseron du disque flash U, appuyez longuement sur la touche numérique 9 pour démarrer l'enregistrement du disque flash U, et appuyez longuement sur la touche numérique 9 à nouveau pour arrêter l'enregistrement.

Se référer à la Fig. 11.4 Icône d'écriture de données

Fig. 11.4 Icône d'écriture de données

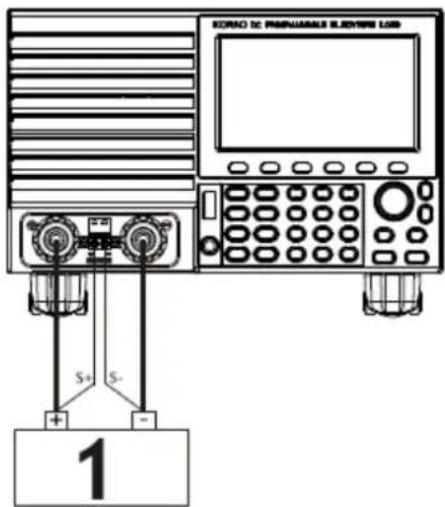

Diagramme des interfaces externes

Compensation de sortie.

1 - Puissance

1 – Commande par interrupteur externe
2 – Contrôle de déclenchement externe

12. Nettoyage et entretien

• Débranchez toujours l'appareil avant de le nettoyer ou de le ranger.
• Utilisez uniquement des nettoyants non corrosifs pour nettoyer la surface.
• Après avoir nettoyé l'appareil, toutes les pièces doivent être complètement séchées avant de l'utiliser à nouveau.
• Conservez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et de l'exposition directe au soleil.

• Ne pas pulvériser l'appareil avec un jet d'eau ni l'immerger dans l'eau.

• Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les orifices d'aération du boîtier de l'appareil.

• Nettoyez les évents avec une brosse et de l'air comprimé.
• L'appareil doit être inspecté régulièrement pour vérifier son efficacité technique et repérer d'éventuels dommages.
• Nettoyez uniquement avec un chiffon doux.
• N'utilisez pas d'objets tranchants et/ou métalliques pour le nettoyage (par exemple une brosse métallique ou une spatule métallique) car ils pourraient endommager le matériau de surface de l'appareil.
• Ne nettoyez pas l'appareil avec une substance acide, des agents à usage médical, des diluants, du carburant, des huiles ou d'autres substances chimiques car cela pourrait endommager l'appareil.

ÉLIMINATION DES APPAREILS USAGÉS :

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement. Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
