ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ S-LS-32 Stamos

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Εργαστηριακό τροφοδοτικό
Μοντέλο	S-LS-117	S-LS-28	S-LS-29	S-LS-30
Ονομαστική τάση [V~] / Συχνότητα [Hz]	230/50
Ονομαστική ισχύς [W]	550		250
Εύρος ρύθμισης τάσης DC [V]	Κανάλι/II 0-30Κανάλι/II 5/3.3/2.5		0-30
Τρέχον εύρος προσαρμογής [A]	Κανάλι/II 0÷5Κανάλι/II 3		0÷5
Συντελεστής σταθεροποίησης για λειτουργία υπό φορτίο	Βιογραφικό καναλιού/II ≤ 0,01% +5mV CC≤ 0,1% + 10 mAKανάλι III±50mV		CV ≤ 0,01% +2mV CC ≤ 0,1% + 10mA
Συντελεστής σταθεροποίησης λειτουργίας	CV ≤ 0,01% +3mV CC ≤ 0,1% +3mA
Ψήφισμα	10mV / 1mA
Ακρίβεια ρύθμισης παραμέτρων (25°C ±5°C)	Κανάλι I/II≤ 0,5% + 20mV≤ 0,5% +10mAKανάλι/II:±50mV		≤ 0,5% + 20mV≤ 0,5% +10mA
Διακυμάνσεις	CV ≤ 2mVrms CC ≤ 3mArms
Συντελεστής θερμοκρασίας- αποδοτικό [ppm]	≤150
Χρόνος απόκρισης για άνοδο / πτώση έντασης τάσης / ρεύματος (σε φορτίο 10%) [ms]	≤100
Ρύθμιση φορτίου για παράλληλη / σειριακή σύνδεση	≤0,1% + 0,1 V /≤0,1% + 0,1V		-	-
Προστασίες	OTP		OCP, OTP	OCP, OVP, OTP
Ασφάλεια ηλεκτρική	T5A/250V		T3A/250V
Σύνδεση με υπολογιστή	USB,RS232	-	USB,RS232	-
Θερμοκρασία περιβάλλοντος [°C] / Σχετική υγρασία [%] κατά τη χρήση	0÷40 / < 80
Θερμοκρασία περιβάλλοντος [°C] / Σχετική υγρασία [%] κατά την αποθήκευση	10÷70 / <70
Διαστάσεις [mm]	250x375x145		110x265x163	110x265x163
Bápoç [kg]	10,5		4,5	4,32

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Εργαστηριακό τροφοδοτικό
Μοντέλο	S-LS-31	S-LS-32
Ονομαστική τάση [V~] / Συχνότητα [Hz]	230/50
Ονομαστική ισχύς [W]	250	500
Εύρος ρύθμισης τάσης DC [V]	0-30
Τρέχον εύρος προσαρμογής [A]	0÷5	0÷10
Συντελεστής σταθεροποίησης για λειτουργία υπό φορτίο	CV ≤ 0,01%+2mVCC ≤ 0,1%+10mA	CV ≤ 0,01%+3mVCC ≤ 0,1%+20mA
Συντελεστής σταθεροποίησης λειτουργίας	CV ≤ 0,01% +3mV CC ≤ 0,1% + 3mA
Ψήφισμα 10mV / 1mA
Ακρίβεια ρύθμισης παραμέτρων (25°C ±5°C)	CV ≤ 0,5%+20mVCC ≤ 0,5%+10mA	CV ≤ 0,5%+20mVCC ≤ 0,5%+20mA
Διακυμάνσεις	CV ≤ 2mVrms CC ≤ 3mArms	CV ≤ 2mVrms CC ≤ 5mArms
Συντελεστής θερμοκρασίας [ppm]	≤150
Χρόνος απόκρισης για άνοδο / πτώση έντασης τάσης / ρεύματος (σε φορτίο 10%) [ms]	≤100
Προστασίες	OCP, OVP, OTP	OCP, OVP, OTP
Ασφάλεια ηλεκτρική	T3A/250V	T5A/250V
Σύνδεση με υπολογιστή	USB, RS232	-
Θερμοκρασία περιβάλλοντος [°C] / Σχετική υγρασία [%] κατά τη χρήση	0÷40 / <80
Θερμοκρασία περιβάλλοντος [°C] / Σχετική υγρασία [%] κατά την αποθήκευση	10÷70 / <70
Διαστάσεις [mm]	110x265x163	110x305x163
Βάρος [kg]	4,5	8,3

Σημείωση: Οι μετρήσεις των τιμών που εμφανίζονται στον Πίνακα πραγματοποιήθηκαν σε θερμοκρασία περιβάλλοντος 25°C ±5°C, μετά από προθέρμανση της συσκευής, δηλαδή 20 λεπτά λειτουργίας.

1. Γενική περιγραφή

Το εγχειρίδιο χρήστη έχει σχεδιαστεί για να βοηθά στην ασφαλή και απρόσκοπτη χρήση της συσκευής. Το προϊόν έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με αυστηρές τεχνικές οδηγίες, χρησιμοποιώντας τεχνολογίες και εξαρτήματα τελευταίας τεχνολογίας. Επιπλέον, παράγεται σύμφωνα με τα πιο αυστηρά πρότυπα ποιότητας.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΗ ΣΥΣΚΕΥΗ ΕΚΤΟΣ ΑΝ ΕΧΕΤΕ ΔΙΑΒΑΣΕΙ ΚΑΙ ΚΑΤΑΝΟΗΣΕ ΠΟΛΥ ΠΟΛΥ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ.

Για να αυξήσετε τη διάρκεια ζωής του προϊόντος της συσκευής και να διασφαλίσετε μια απρόσκοπτη λειτουργία, χρησιμοποιήστε τη σύμφωνα με το παρόν εγχειρίδιο χρήστη και εκτελείτε τακτικά τις εργασίες

συντήρησης. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο χρήστη είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές που σχετίζονται με τη βελτίωση της ποιότητας.

Θρύλος

Το προϊόν πληροί τα σχετικά πρότυπα ασφαλείας.

Διαβάστε τις οδηγίες πριν από τη χρήση.

Το προϊόν πρέπει να ανακυκλώνεται.

ΠΡΟΣΟΧΗ! Προειδοποίηση ηλεκτροπληξίας!

Χρησιμοποιήστε μόνο σε εσωτερικούς χώρους.

ΠΑΡΑΚΑΛΩ ΣΗΜΕΙΩΣΤΕ! Τα σχέδια σε αυτό το εγχειρίδιο είναι μόνο για λόγους απεικόνισης και σε ορισμένες λεπτομέρειες μπορεί να διαφέρουν από το πραγματικό προϊόν.

2. Ασφάλεια χρήσης

ΠΡΟΣΟΧΗ!

Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό ή ακόμα και θάνατο.

Μην το χρησιμοποιείτε σε πολύ υγρά περιβάλλοντα ή σε άμεση γειτνίαση με δεξαμενές νερού. Αποτρέψτε το να βραχεί η συσκευή. Κίνδυνος ηλεκτροπληξίας! Μην καλύπτετε τις εισόδους/εξόδους αέρα.

Οι όροι "συσκευή" ή "προϊόν" χρησιμοποιούνται στις προειδοποιήσεις και τις οδηγίες για αναφορά:

Εργαστηριακό τροφοδοτικό

2.1. Нлектрикή ασφάλεια

Το βύσμα πρέπει να ταιριάζει στην πρίζα. Μην τροποποιείτε το βύσμα με κανέναν τρόπο. Η χρήση γνήσιων βυσμάτων και αντίστοιχων πριζών μειώνει τον κίνδυνο ηλεκτροπληξίας. Αποφύγετε να αγγίζετε γειωμένα στοιχεία όπως σωλήνες, θερμάστρες, λέβητες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας εάν η γειωμένη συσκευή εκτεθεί σε βροχή, σε άμεση επαφή με υγρή επιφάνεια ή σε υγρό περιβάλλον. Η εισροή νερού στη συσκευή αυξάνει τον κίνδυνο ζημιάς στη συσκευή και ηλεκτροπληξίας. Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια. Χρησιμοποιήστε το καλώδιο μόνο σύμφωνα με την προβλεπόμενη χρήση του. Μην το χρησιμοποιείτε ποτέ για να μεταφέρετε τη συσκευή ή για να τραβήξετε το φις από την πρίζα. Κρατήστε το καλώδιο μακριά από πηγές θερμότητας, λάδια, αιχμηρές άκρες ή κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

2.2. Ασφάλεια στο χώρο εργασίας

Βεβαιωθείτε ότι ο χώρος εργασίας είναι τακτοποιημένος και καλά φωτισμένος. Ένας ακατάστατος ή κακώς φωτισμένος χώρος εργασίας μπορεί να οδηγήσει σε ατυχήματα. Προσπαθήστε να προβλέψετε τι μπορεί να συμβεί, παρατηρήστε τι συμβαίνει και χρησιμοποιήστε την κοινή λογική όταν εργάζεστε με τη συσκευή. Μη χρησιμοποιείτε τη συσκευή σε ζώνη κινδύνου έκρηξης, για παράδειγμα παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η συσκευή παράγει σπινθήρες που μπορεί να αναφλέξουν σκόνη ή αναθυμιάσεις. Μόλις ανακαλύψετε ζημιά ή ακανόνιστη λειτουργία, απενεργοποιήστε αμέσως τη συσκευή και αναφέρετε το σε

έναν επόπτη χωρίς καθυστέρηση. Μόνο το σημείο σέρβις του κατασκευαστή μπορεί να επισκευάσει τη συσκευή. Μην επιχειρήσετε καμία επισκευή ανεξάρτητα! Εάν ξεκινήσει μια πυρκαγιά, χρησιμοποιήστε αποκλειστικά πυροσβεστήρες σκόνης ή διοξειδίου του άνθρακα (CO2) κατάλληλους για χρήση σε ηλεκτροφόρες συσκευές για την κατάσβεσή της.

Θυμάμαι! Όταν χρησιμοποιείτε τη συσκευή, προστατεύστε τα παιδιά και άλλους παρευρισκόμενους.

2.3. Προσωπική ασφάλεια

Μη χρησιμοποιείτε τη συσκευή όταν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων που μπορεί να επηρεάσουν σημαντικά την ικανότητα χειρισμού της συσκευής. Η συσκευή δεν έχει σχεδιαστεί για χειρισμό από άτομα (συμπεριλαμβανομένων παιδιών) με περιορισμένες νοητικές και αισθητηριακές λειτουργίες ή άτομα που δεν έχουν σχετική εμπειρία ή/και γνώση, εκτός εάν επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν λάβει οδηγίες για τον τρόπο λειτουργίας του συσκευή. Για να αποτρέψετε την κατά λάθος ενεργοποίηση της συσκευής, βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση OFF πριν συνδέσετε σε μια πηγή ρεύματος.

2.4. Ασφαλής χρήση συσκευής

Μην χρησιμοποιείτε τη συσκευή εάν ο διακόπτης ΟΝ/ΟFF δεν λειτουργεί σωστά (δεν ενεργοποιεί και απενεργοποιεί τη συσκευή). Οι συσκευές που δεν μπορούν να ενεργοποιηθούν και να απενεργοποιηθούν χρησιμοποιώντας το διακόπτη ΟΝ/ΟFF είναι επικίνδυνες, δεν πρέπει να λειτουργούν και πρέπει να επισκευαστούν. Όταν δεν χρησιμοποιείται, αποθηκεύστε το σε ασφαλές μέρος, μακριά από παιδιά και άτομα που δεν είναι εξοικειωμένα με τη συσκευή, τα οποία δεν έχουν διαβάσει το εγχειρίδιο χρήσης. Χρησιμοποιήστε τη συσκευή σε υψόμετρο που δεν υπερβαίνει τα 2.000 m πάνω από την επιφάνεια της θάλασσας. Μη χρησιμοποιείτε το τροφοδοτικό υπό μέγιστο φορτίο για παρατεταμένες περιόδους. Μην κάνετε σύντομες ζωντανές πιθανότητες. Χρησιμοποιήστε καλώδια μεγαλύτερης διατομής για σειριακές και παράλληλες συνδέσεις, για να προσαρμόσετε το επιτυγχανόμενο ρεύμα και τάση. Αποσυνδέστε τα εξωτερικά καλώδια φορτίου πριν αλλάξετε τον τρόπο λειτουργίας του τροφοδοτικού.

ΠΡΟΣΟΧΗ! Παρά τον ασφαλή σχεδιασμό της συσκευής και τα προστατευτικά χαρακτηριστικά της και παρά τη χρήση πρόσθετων στοιχείων που προστατεύουν τον χειριστή, εξακολουθεί να υπάρχει ένας μικρός κίνδυνος ατυχήματος ή τραυματισμού κατά τη χρήση της συσκευής. Μείνετε σε εγρήγορση και χρησιμοποιήστε την κοινή λογική όταν χρησιμοποιείτε τη συσκευή.

3. Χρησιμοποιήστε οδηγίες

Το προϊόν χρησιμοποιείται για την παροχή συνεχούς ρεύματος σε μια συγκεκριμένη τάση σε εξωτερικές συσκευές.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση της συσκευής.

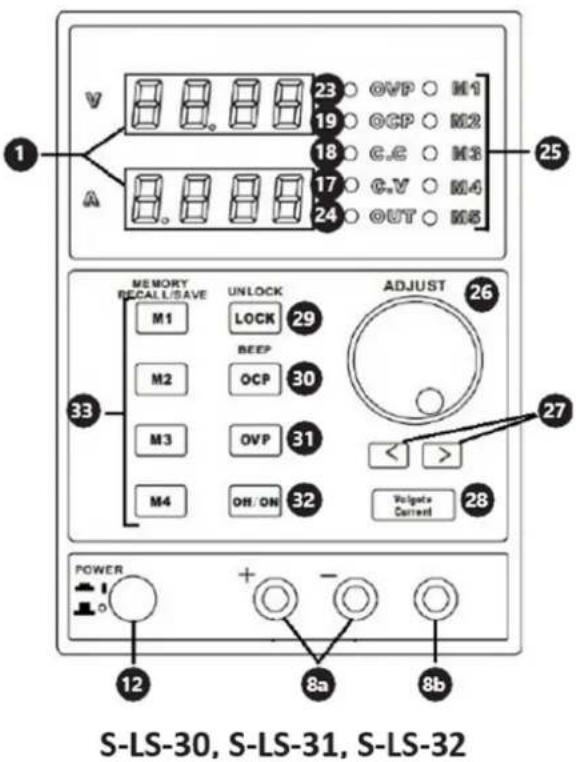

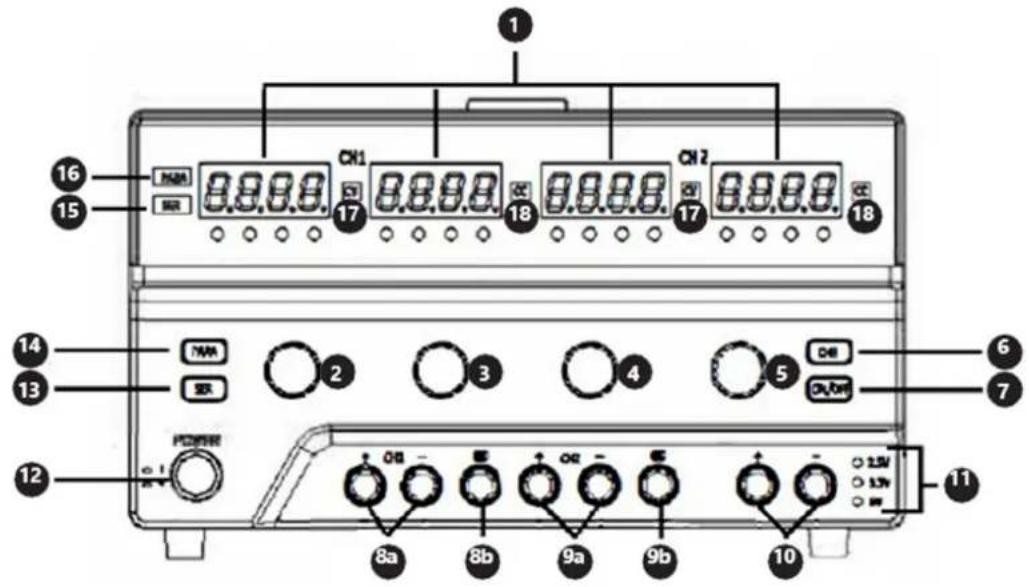

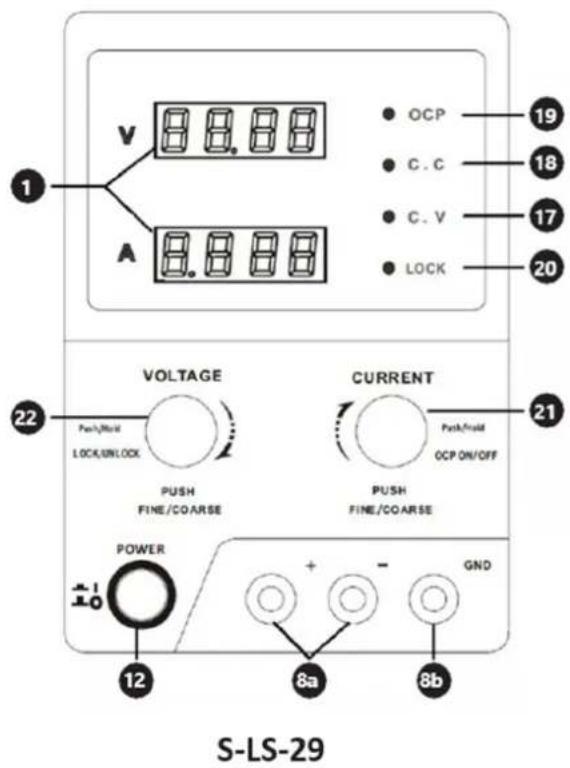

3.1. Περιγραφή συσκευής

1 16 15 NAM OK1 17 CN2 18 CN1 17 CN2 18 14 NAM OK 2 3 4 5 OK ON 6 7 13 OK ON POWER 8a 8b 9a 9b 10 ±5V ±5V ±5V

S-LS-117, S-LS-28

1 V A OCP C. C C. V LOCK 19 18 17 20 22 VOLTAGE Pash/hold LOCK/UNLOCK PUSH FINE/COARSE CURRENT Pash/hold OCP ON/OFF 21 PUSH FINE/COARSE POWER 12 + - GND 8a 8b S-LS-29

1. Επίδειξη

2. Κουμπί για να ρυθμίσετε την τιμή της τάσης για το κανάλι

3. Κουμπί για να ρυθμίσετε την τιμή της έντασης ρεύματος για το κανάλι

4. Κουμπί για να ρυθμίσετε την τιμή της τάσης για το κανάλι II

5. Κουμπί για να ρυθμίσετε την τιμή της έντασης ρεύματος για το κανάλι II

6. Κουμπί επιλογής τιμής τάσης για κανάλι III

7. Διακόπτης On/Off των εξόδων των καναλιών I και II

8. ένα. (+) και (-) πόλοι καναλιού | σι. Γείωση καναλιού

9. ένα. (+) και (-) πόλοι καναλιού II σι. Γείωση καναλιού II

10. ένα. (+) και (-) πόλοι καναλιού III

11. LED - τιμή τάσης για κανάλι III

12. Τροφοδοτικό Διακόπτης On/Off

13. Διακόπτης On/Off για σειριακή σύνδεση καναλιών

14. Διακόπτης On/Off για παράλληλη σύνδεση καναλιών

15. LED – λειτουργία σύνδεσης σειράς ON

16. LED – λειτουργία παράλληλης σύνδεσης αναμμένη

17. LED – σταθερή τιμή τάσης εξόδου

18. LED – σταθερή τιμή της έντασης του ρεύματος εξόδου

19. LED – ενεργή προστασία υπερφόρτωσης

20. LED – ενεργό κλείδωμα πίνακα

21. Κουμπί ελέγχου έντασης λεπτού/χονδροειδούς ρεύματος / Διακόπτης On/Off για προστασία από υπερφόρτωση

22. Κουμπί ελέγχου λεπτής/χονδρικής τάσης / Διακόπτης On/Off για ρύθμιση κλειδώματος

23. LED – ενεργή προστασία από υπέρταση

24. LED – ενεργές έξοδοι

25. LED – ένδειξη μνήμης

26. Κουμπί για τον έλεγχο της έντασης τάσης και ρεύματος

27. Κουμπιά για να ορίσετε τις θέσεις στην οθόνη

28. Διακόπτης τάσης / έντασης ρεύματος

29. Διακόπτης On/Off για ρύθμιση κλειδώματος

30. Διακόπτης On/Off για προστασία από υπέρταση / On/Off διακόπτης για ηχητικό σήμα

31. Διακόπτης On/Off για προστασία από υπερφόρτωση

32. Διακόπτης On/Off για εξόδους

33. Κουμπιά για αποθήκευση δεδομένων / κλήση από τη μνήμη

3.2. Προετοιμασία για χρήση

Θέση συσκευής

Η επιφάνεια εργασίας όπου θα βρίσκεται η συσκευή πρέπει να είναι κατάλληλη για το μέγεθος της συσκευής, ανατρέξτε στις μετρήσεις. Η επιφάνεια εργασίας πρέπει να είναι ισοπεδωμένη, στεγνή, ανθεκτική στη θερμότητα και σε κατάλληλο ύψος από το έδαφος για να είναι δυνατή η σωστή χρήση της συσκευής. Το καλώδιο ρεύματος που είναι συνδεδεμένο στη συσκευή πρέπει να είναι σωστά γειωμένο και να αντιστοιχεί στις τεχνικές λεπτομέρειες!

3.3. Χρήση συσκευής

S-LS-117, S-LS-28

Ρύθμιση των παραμέτρων εξόδου

Κανάλι/II: πιέστε το κουμπί (2-5) για να προσαρμόσετε την επιλεγμένη τιμή και κρατήστε το πατημένο μέχρι να αρχίσει να αναβοσβήνει το ψηφίο στην οθόνη. Γυρίστε το κουμπί για να ρυθμίσετε την παράμετρο. Για να ορίσετε τιμές για τα επόμενα ψηφία, επαναλάβετε τη δραστηριότητα που περιγράφεται παραπάνω.

ΚανάλιⅢ : Πατήστε και κρατήστε πατημένο το κουμπί (6). η τιμή της τάσης εξόδου θα αλλάξει σύμφωνα με τον ακόλουθο κύκλο: 2,5/3,3/5 [V] και η πραγματική τιμή θα υποδειχθεί με ένα από τα LED (11).

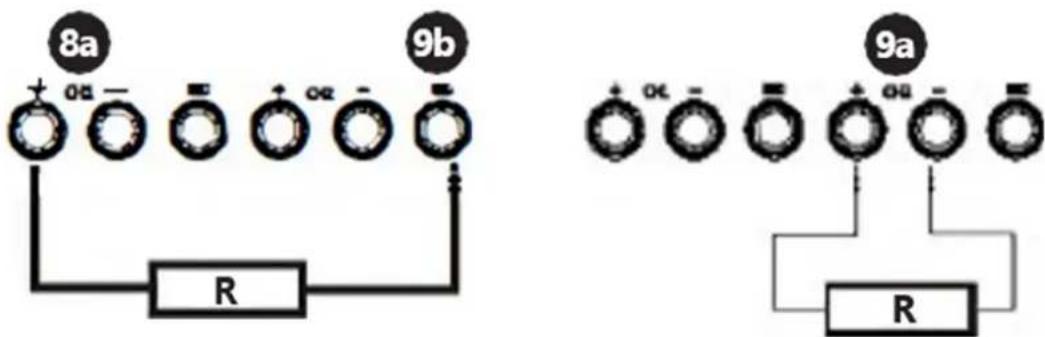

Λειτουργία παράλληλης/σειριακής λειτουργίας

Για να ενεργοποιήσετε οποιαδήποτε λειτουργία, πατήστε το κουμπί, (13) ή (14), για την επιλεγμένη λειτουργία και κρατήστε το πατημένο για 1 δευτερόλεπτο. Μόλις ενεργοποιηθεί η λειτουργία, το κατάλληλο LED, (15) ή (16) θα ανάψει. Το κανάλι∥είναι το κύριο και στις δύο συνδέσεις. Οι συνδέσεις σε μεμονωμένες λειτουργίες είναι οι εξής:

Σε σειρά: Παράλληλα:

Χρησιμοποιήστε το κουμπί (7) για να ενεργοποιήσετε και να απενεργοποιήσετε την τάση εξόδου.

S-LS-29

Ρύθμιση των παραμέτρων εξόδου

Υπάρχουν 3 λειτουργίες: οι λειτουργίες 1 και 2 χρησιμοποιούνται για τη μη αυτόματη φόρτωση δεδομένων, ενώ η λειτουργία 3 χρησιμοποιείται για προγραμματιζόμενες από υπολογιστή ρυθμίσεις.

Λειτουργίες 1 και 2: για να επιλέξετε τη λειτουργία, πιέστε το κουμπί (21) ή (22) αντίστοιχα και κρατήστε το πατημένο για 2 δευτερόλεπτα.

Λειτουργία 1: για να αλλάξετε την τιμή της έντασης τάσης ή ρεύματος, πιέστε και κρατήστε πατημένο το κουμπί μέχρι να αρχίσει να αναβοσβήνει η ένδειξη στην κατάλληλη οθόνη. Περιστρέψτε το κουμπί (21) ή (22) για να ορίσετε την τιμή της παραμέτρου εξόδου. Το επόμενο πάτημα του κουμπιού θα αλλάξει την ανάλυση του κουμπιού για ρύθμιση της τιμής της έντασης τάσης ή ρεύματος.

Λειτουργία 2: για να αλλάξετε τις τιμές των παραμέτρων, περιστρέψτε μόνο τα κουμπιά (21) και (22). πιέζοντας τα κουμπιά θα αλλάξει η θέση που θέλετε να επεξεργαστείτε στην οθόνη.
Λειτουργία 3: πιέστε το κουμπί (22) και κρατήστε το πατημένο για 3 δευτερόλεπτα για να κλειδώσετε τις μη αυτόματες λειτουργίες ρύθμισης παραμέτρων. οι έξοδοι τροφοδοσίας απενεργοποιούνται και το κουμπί (21) λειτουργεί ως διακόπτης On/Off για τις εξόδους (αλλάζει πατώντας το κουμπί) Συνδέστε το τροφοδοτικό στον υπολογιστή και ρυθμίστε τις επιλεγμένες παραμέτρους μέσω του αποκλειστικού λογισμικού. Για έξοδο από τη λειτουργία 3, πιέστε το κουμπί (22) και κρατήστε το πατημένο για 3 δευτερόλεπτα.

Προστασία από υπερένταση

Για να ενεργοποιήσετε την προστασία, πιέστε το κουμπί (21) και κρατήστε το πατημένο για 3 δευτερόλεπτα. Εάν οι έξοδοι είναι απενεργοποιημένες λόγω ενεργοποίησης προστασίας, γυρίστε το κουμπί (21) για να ενεργοποιήσετε ξανά τις εξόδους. Η λειτουργία OCP πρέπει να ενεργοποιηθεί ξανά.

Κλείδωμα πίνακα

Πιέστε το κουμπί (22) και κρατήστε το πατημένο για περίπου 2 δευτερόλεπτα. Επαναλάβετε την παραπάνω λειτουργία για να ξεκλειδώσετε τον πίνακα.

Ρύθμιση των παραμέτρων εξόδου

Χρησιμοποιήστε το κουμπί (28) για να επιλέξετε την παράμετρο που θα εισαγάγετε. Ρυθμίστε την παράμετρο περιστρέφοντας το κουμπί (26). Από προεπιλογή, έχει ρυθμιστεί ο έλεγχος χονδρικής παραμέτρου. για να ενεργοποιήσετε το λεπτό χειριστήριο, πιέστε το κουμπί (26).

Ρυθμίσεις μνήμης

Αποθηκεύονται οι ακόλουθες ρυθμίσεις:

• Λειτουργία ρύθμισης παραμέτρου χονδροειδούς/λεπτής
• Ενεργοποίηση/απενεργοποίηση του ηχητικού σήματος
• Ένταση τάσης εξόδου/ρεύματος
• Ενεργοποίηση/απενεργοποίηση των εξόδων
• Κλείδωμα πίνακα

Τα κουμπιά (33) χρησιμοποιούνται για την αποθήκευση και την ανάκληση των ρυθμίσεων παραμέτρων εξόδου. κατά την ανάκληση των ρυθμίσεων, οι έξοδοι απενεργοποιούνται αυτόματα.

• Αποθήκευση: πατήστε ένα από τα κουμπιάΜ1-Μ4 και κρατήστε το πατημένο μέχρι να ανάψει η αντίστοιχη λυχνία LED (25). οι ρυθμίσεις αποθηκεύονται. Για να αποθηκεύσετε την 5η τιμή, πατήστε ταυτόχρονα τοΜ4 κουμπί "" και ρυθμίστε τοAdjust κουμπί """.
  • Ανάκληση: Πατήστε το αντίστοιχο κουμπίΜ1-Μ4 για να ανακαλέσετε τις αποθηκευμένες ρυθμίσεις. Για να επαναφέρετε τηνΜ5 τιμή "", πατήστε ταυτόχρονα τοΜ4 κουμπί "" και τοAdjust κουμπί """.

Προστασία από υπερτάσεις / Προστασία υπερφόρτωσης

Για να ενεργοποιήσετε και να απενεργοποιήσετε τις προστασίες, χρησιμοποιήστε τα αντίστοιχα κουμπιά, (30) ή (31). Όταν η προστασία είναι ενεργή, οι λυχνίες LED το ενημερώνουν. ενώ, μετά την ενεργοποίηση προστασίας, δηλαδή όταν ξεπεραστούν οι τιμές κατωφλίου και διακόπτεται η παροχή ρεύματος των εξόδων - το LED αναβοσβήνει. Το επόμενο πάτημα του κουμπιού On/Off προστασίας θα επαναφέρει την προστασία και θα αποκαταστήσει την παροχή ρεύματος για τις εξόδους.

Γενικός

Λογισμικό (αυτό ισχύει για μοντέλα: S-LS-117, S-LS-29, S-LS-31):

• Εγκαταστήστε το λογισμικό που παρέχεται στο CD.
• Ρυθμίστε τη θύρα COM στον υπολογιστή: "Baud Rate: 9600 / Bit ισοτιμίας: Κανένα / Bit δεδομένων: 8 / Stop bit: 1 / Έλεγχος ροής δεδομένων: None".
- Συνδέστε το τροφοδοτικό στον υπολογιστή μέσω USB ή RS232. Η συσκευή θα πρέπει να επικοινωνεί αυτόματα με τον υπολογιστή και ο πίνακας ελέγχου της συσκευής θα κλειδωθεί. Η έκδοση παραμέτρων θα είναι δυνατή μόνο μέσω των ρυθμίσεων στον υπολογιστή.

Όλα τα μοντέλα είναι εξοπλισμένα με θερμική προστασία από υπερθέρμανση. Σε περίπτωση ενεργοποίησης θερμικής προστασίας, κάθε λόγος υπερθέρμανσης της συσκευής πρέπει να εξαλειφθεί. Πριν την επανεκκίνηση, περιμένετε μέχρι να κρυώσει η συσκευή.

Αντικατάσταση ασφαλειών: πριν την αντικατάσταση, αποσυνδέστε τη συσκευή από την παροχή ρεύματος εξαλείψτε την αιτία για το χτύπημα της ασφάλειας και αντικαταστήστε την με μια νέα ασφάλεια των ίδιων προδιαγραφών όπως υποδεικνύεται στον πίνακα τεχνικών στοιχείων.

3.4. Καθαρισμός και συντήρηση

Πριν από κάθε καθαρισμό, ρύθμιση, αντικατάσταση αξεσουάρ και εάν η συσκευή δεν χρησιμοποιείται, είναι απαραίτητο να τραβήξετε το φις από την πρίζα. Χρησιμοποιήστε καθαριστικά χωρίς διαβρωτικές ουσίες για να καθαρίσετε κάθε επιφάνεια. Αποθηκεύστε τη μονάδα σε ξηρό, δροσερό μέρος, χωρίς υγρασία και άμεση έκθεση στο ηλιακό φως. Μην ψεκάζετε ποτέ τη συσκευή με πίδακες νερού. Καθαρίστε τους αεραγωγούς με πινέλο και πεπιεσμένο αέρα. Για να εξασφαλίσετε πυροπροστασία, αντικαταστήστε την ασφάλεια μόνο με τον καθορισμένο τύπο και ονομαστική τιμή. Για την αποφυγή ηλεκτροπληξίας, ο προστατευτικός αγωγός γείωσης του καλωδίου ρεύματος πρέπει να συνδεθεί στη γείωση. Μην αφαιρείτε τα καλύμματα. Η συντήρηση σέρβις πρέπει να παρέχεται μόνο από εξειδικευμένο προσωπικό.

ΑΠΟΡΡΙΨΗ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΩΝ ΣΥΣΚΕΥΩΝ

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
