DuoView Camera - κάμερα επιθεώρησης Laserliner - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κάμερα επιθεώρησης
Μάρκα	Laserliner
Μοντέλο	DuoView Camera
Χρήση	Συνδεδεμένη στη βασική μονάδα VideoFlex για οπτική επιθεώρηση κοιλοτήτων, φρεατίων, τοιχοποιίας, οχημάτων
Κεφαλή κάμερας	Διάμετρος 9 mm, αδιάβροχο IP67
Τύπος αισθητήρα	CMOS
Ανάλυση	640 x 480 pixels
Οπτικό πεδίο	57°
Εστιακή απόσταση (μπροστινή κάμερα)	3 έως 5 cm
Εστιακή απόσταση (πλευρική κάμερα)	1 έως 5 cm
Φωτισμός LED	4 μπροστινά LED, 2 πλευρικά LED
Μήκος εύκαμπτου σωλήνα	1 m
Διάμετρος καλωδίου	6 mm
Ελάχιστη γωνία κάμψης	50 mm
Βάρος	144 g
Διαστάσεις (Μ x Π x Υ)	1100 x 30 x 24 mm
Συνθήκες λειτουργίας	0°C έως 45°C, υγρασία 20-90% ΣΥ χωρίς συμπύκνωση
Συνθήκες αποθήκευσης	-10°C έως 60°C, μέγιστη υγρασία 80% ΣΥ
Καθαρισμός	Ελαφρώς υγρό πανί, χωρίς διαλυτικά ή λειαντικά προϊόντα
Ασφάλεια	Μη χρησιμοποιείτε κοντά σε επικίνδυνες τάσεις, ούτε για ιατρικές εξετάσεις
Ηλεκτρομαγνητική συμβατότητα	Σύμφωνο με την οδηγία ΗΜΣ 2014/30/ΕΕ

Συχνές ερωτήσεις - DuoView Camera Laserliner

Πώς συνδέω την κάμερα DuoView στη βασική μονάδα;

Η κάμερα DuoView συνδέεται απευθείας στη βασική μονάδα VideoFlex μέσω του προβλεπόμενου συνδετήρα (σημείο 1 στο σχήμα). Βεβαιωθείτε ότι η σύνδεση έχει ασφαλίσει.

Πώς εναλλάσσω μεταξύ μπροστινής και πλευρικής κάμερας;

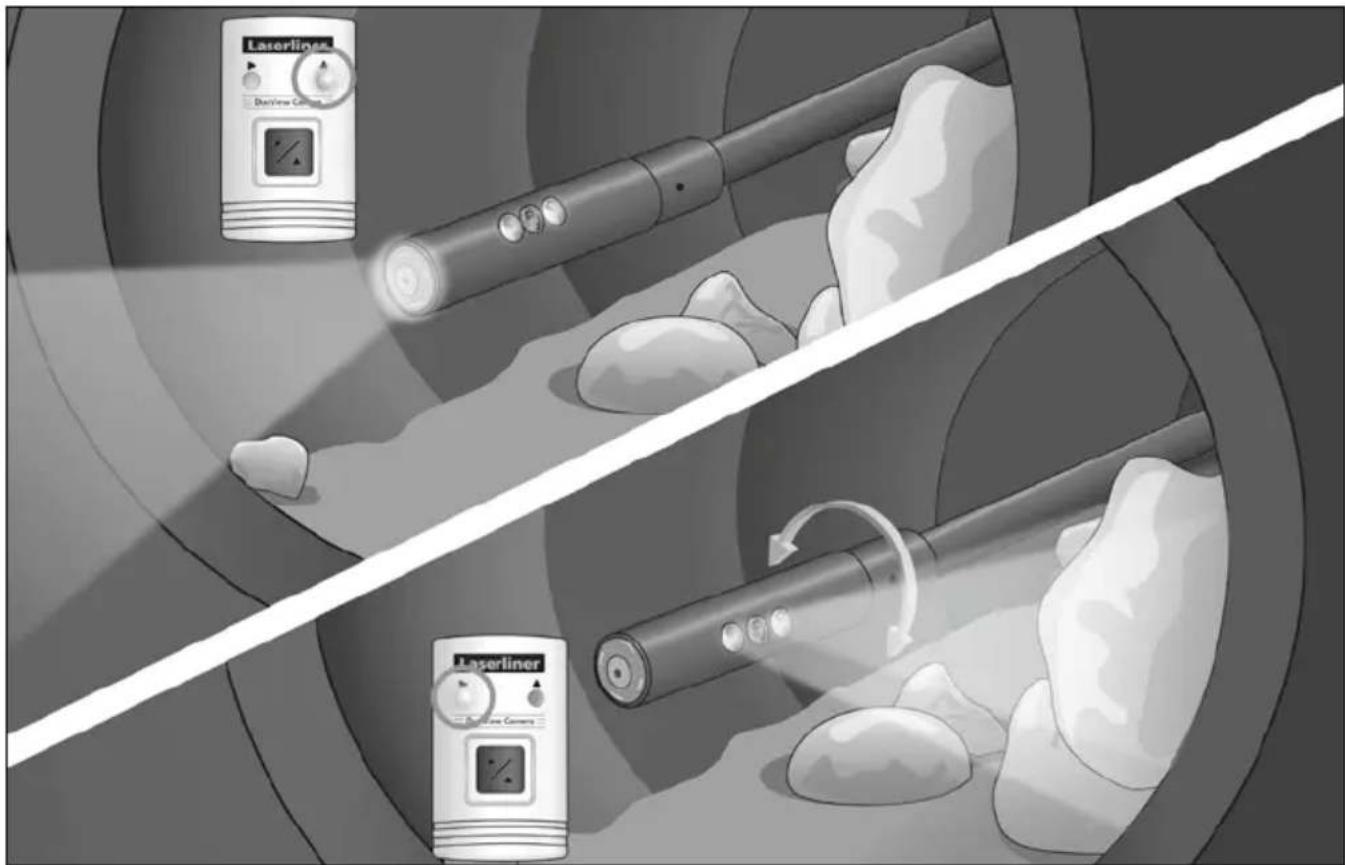

Χρησιμοποιήστε το κουμπί εναλλαγής (σημείο 2 στο σχήμα) για να εναλλάσσετε μεταξύ της προβολής της μπροστινής κάμερας και της πλευρικής κάμερας. Το πράσινο LED (πλευρική κάμερα) ή κόκκινο (μπροστινή κάμερα) υποδεικνύει την ενεργή προβολή.

Ποιο είναι το βάθος πεδίου της μπροστινής κάμερας;

Η μπροστινή κάμερα παρέχει καθαρές εικόνες σε απόσταση μεταξύ 3 και 5 cm μπροστά από την κεφαλή της κάμερας. Αντικείμενα πέρα από αυτήν την περιοχή μπορεί να εμφανίζονται θολά.

Είναι η κάμερα αδιάβροχη;

Ναι, η κεφαλή της κάμερας είναι ανθεκτική στο νερό με βαθμό προστασίας IP67. Μπορεί να βυθιστεί προσωρινά, αλλά όχι το σώμα της κάμερας ούτε το καλώδιο.

Μπορώ να χρησιμοποιήσω αυτήν την κάμερα για επιθεώρηση ηλεκτρικών εγκαταστάσεων υπό τάση;

Όχι, η συσκευή δεν είναι κατάλληλη για μέτρηση κοντά σε επικίνδυνη τάση. Βεβαιωθείτε ότι τα αγώγιμα μέρη είναι εκτός τάσης πριν από κάθε επιθεώρηση.

Πώς συντηρώ και καθαρίζω την κάμερα;

Καθαρίστε όλα τα εξαρτήματα με ένα ελαφρώς υγρό πανί. Μη χρησιμοποιείτε καθαριστικά, λειαντικά ή διαλυτικά. Αποθηκεύστε τη συσκευή σε στεγνό και καθαρό μέρος.

Ποιο είναι το οπτικό πεδίο της κάμερας;

Το οπτικό πεδίο είναι 57° και για τις δύο κάμερες (μπροστινή και πλευρική).

Πόσα LED φωτισμού διαθέτει η κάμερα;

Η κάμερα είναι εξοπλισμένη με 4 μπροστινά LED και 2 πλευρικά LED για φωτισμό των περιοχών επιθεώρησης.

Σε ποιες συνθήκες θερμοκρασίας μπορώ να χρησιμοποιήσω την κάμερα;

Η κάμερα λειτουργεί μεταξύ 0°C και 45°C με σχετική υγρασία 20 έως 90% (χωρίς συμπύκνωση). Η αποθήκευση είναι δυνατή από -10°C έως 60°C.

Μπορεί η κάμερα να χρησιμοποιηθεί για ιατρικές εξετάσεις;

Όχι, απαγορεύεται η χρήση της DuoView Camera για ιατρικές εξετάσεις ή σε ανθρώπους.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DuoView Camera Laserliner

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή στον επόμενο χρήστη.

Λειτουργία / Τρόπος χρήσης

Η DuoView Camera είναι μία μονάδα κάμερας για σύνδεση στη βασική μονάδα VideoFlex. Μαζί με τη βασική μονάδα μεταδίδει έγχρωμες εικόνες βίντεο στην οθόνη LCD για τον έλεγχο δύσκολα προσβάσιμων σημείων όπως π.χ. σε κοιλότητες, φρεάτια, τοιχοποιίες ή μέσα σε οχήματα.

Γενικές υποδείξεις ασφαλείας

• Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών.
• Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από παιδιά.
• Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής.
• Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες ή έντονους κραδασμούς.
• Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία.
• Η κεφαλή της κάμερας δεν είναι ανθεκτική στα οξέα ούτε άφλεκτη.
• Πρέπει να δοθεί οπωσδήποτε προσοχή, ώστε η συσκευή DuoView Camera να μην έρθει σε επαφή με χημικές ουσίες, δυναμικό, κινούμενα ή ζεστά αντικείμενα. Σε αντίθετη περίπτωση μπορεί να υποστεί ζημιά η συσκευή ή και να τραυματιστεί βαριά ο χειριστής.
• Η συσκευή DuoView Camera δεν επιτρέπεται να χρησιμοποιηθεί για ιατρικές εξετάσεις/εξετάσεις ατόμων.
• Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής.
• Η συσκευή δεν προβλέπεται για μετρήσεις κοντά σε επικίνδυνες τάσεις. Για αυτό όταν κάνετε μετρήσεις κοντά σε ηλεκτρικές εγκαταστάσεις προσέχετε, ώστε να μην υπάρχουν στον περιβάλλοντα χώρο αγώγιμα μέρη υπό τάση. Η απουσία τάσης και η ασφάλεια έναντι επανενεργοποίησης πρέπει να εξασφαλίζεται με τη λήψη κατάλληλων μέτρων.

Υποδείξεις ασφαλείας

Αντιμετώπιση της τεχνητής, οπτικής ακτινοβολίας OStrV

'Ανοιγμα εξόδου LED

• Η συσκευή λειτουργεί με LED της ομάδας κινδύνου RG 0 (ελεύθερη ομάδα, χωρίς κίνδυνο) σύμφωνα με τα ισχύοντα πρότυπα για φωτοβιολογική ασφάλεια (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) στις εκάστοτε ισχύουσες εκδόσεις.
• Η συνήθης ακτινοβολία των LED είναι ακίνδυνη για το ανθρώπινο μάτι και το ανθρώπινο δέρμα εφόσον χρησιμοποιείται σωστά και υπό ελεγχόμενες συνθήκες.

Υποδείξεις ασφαλείας

Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας

- Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/ΕΕ.

Laserliner

- Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πίθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών.

Οδηγίες σχετικά με τη συντήρηση και φροντίδα

Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο.

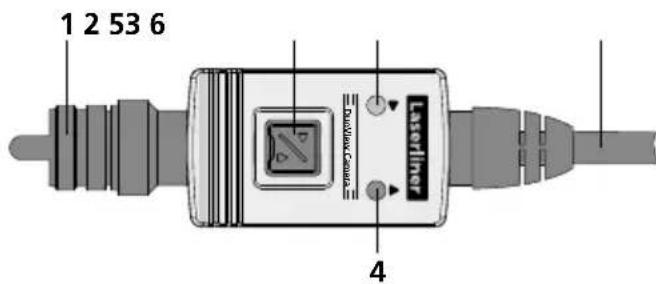

1 Σύνδεση βασικής μονάδας
2 Εναλλαγή μετωπικής και πλευρικής κάμερας
3 πράσινη LED πλευρικής κάμερας
4 κόκκινη LED μετωπικής κάμερας

5 Εύκαμπτος σωλήνας
6 πλευρική κάμερα
7 μετωπική κάμερα

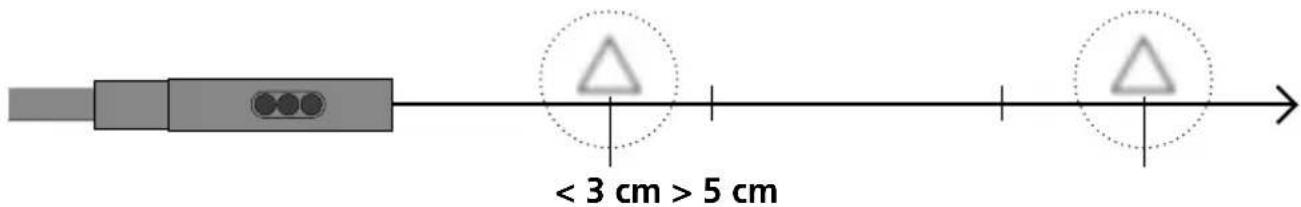

1 Περιοχή βάθους ευκρίνειας

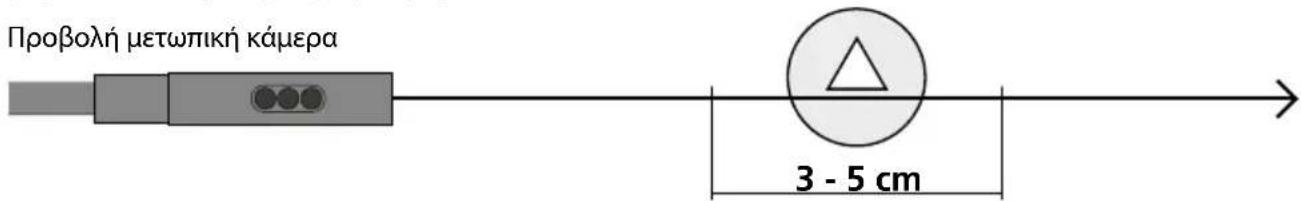

Η μετωπική κάμερα της DuoView Camera καταγράφει στην περιοχή από 3 - 5 cm μπροστά από την κεφαλή της κάμερας εικόνες υψηλής ευκρίνειας. Η πλευρική κάμερα έχει μία περιοχή υψηλής ευκρίνειας από 1 - 5 cm μπροστά από την κεφαλή της κάμερας.

Τα αντικείμενα που βρίσκονται μακριά εκτός της περιοχής εστίασης μπορεί να μην εμφανίζονται καθαρά.

2 Σύνδεση εύκαμπτου σωλήνα

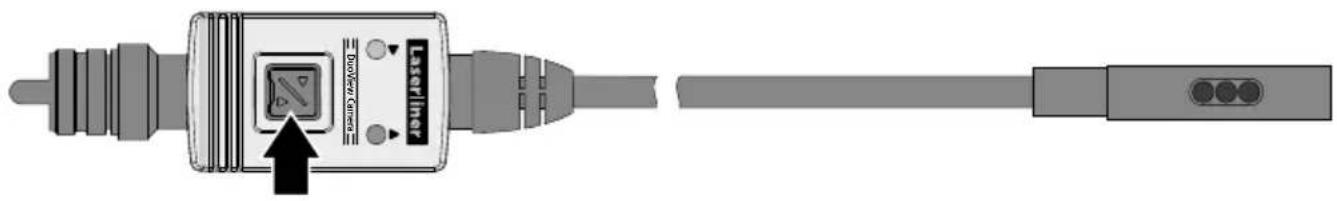

3 Εναλλαγή μετωπικής και πλευρικής κάμερας

Τύπος κάμερας CMOS αισθητήρας εικόνας
Κεφαλή κάμερας ø 9 mm
Κατηγορία προστασίας κεφαλής κάμερας ανθεκτική στο νερό, IP 67
Λυχνίες LED κεφαλής κάμερας Μετωπικά: 4 / πλευρά: 2
Ευκρίνεια κάμερας 640 x 480 pixel
Οπτικό πεδίο 57°
Εστίαση κάμερας Μετωπικά: F3 cm - F5 cm / πλευρά: F1 cm - F5 cm
Διάμετρος καλωδίου 6 mm
Μήκος εύκαμπτου σωλήνα 1 m
Ελάχιστη ακτίνα καμπυλότητας 50 mm
Συνθήκες εργασίας	0°C ... 45°C, υγρασία αέρα μέγ. 20 ... 90% rH, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας
Συνθήκες αποθήκευσης -10°C ... 60°C, υγρασία αέρα μέγ. 80% rH
Βάρος 144 g
Διαστάσεις (Π x Y x B) 1100 x 30 x 24 mm

Κανονισμοί ΕΕ και απόρριψη

Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ.

Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών.

Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα:

http://laserliner.com/info?an=AID
