DuoView Camera - Caméra d'inspection Laserliner - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Caméra endoscopique avec double vue, résolution élevée, éclairage LED intégré, flexible et étanche.
Utilisation	Idéale pour l'inspection de zones difficiles d'accès, comme les conduits, les murs et les espaces confinés.
Maintenance et réparation	Nettoyer l'objectif après chaque utilisation, vérifier le bon fonctionnement des lumières LED, remplacer les piles si nécessaire.
Sécurité	Utiliser des gants lors de l'inspection pour éviter les blessures, ne pas exposer l'appareil à des températures extrêmes.
Informations générales	Vérifier la compatibilité avec les accessoires avant l'achat, consulter le manuel d'utilisation pour des instructions détaillées.

FOIRE AUX QUESTIONS - DuoView Camera Laserliner

Comment puis-je allumer la caméra Laserliner DuoView ?

Pour allumer la caméra, appuyez sur le bouton d'alimentation situé sur le dessus de l'appareil jusqu'à ce que l'écran s'allume.

Que faire si l'écran de la caméra reste noir ?

Assurez-vous que la caméra est chargée. Si l'écran reste noir, essayez de réinitialiser l'appareil en le redémarrant.

Comment connecter la caméra à mon smartphone ?

Activez le Wi-Fi sur votre smartphone et recherchez le réseau Wi-Fi de la caméra. Connectez-vous en utilisant le mot de passe par défaut indiqué dans le manuel d'utilisation.

Puis-je utiliser la caméra sous l'eau ?

Non, la Laserliner DuoView n'est pas étanche. Évitez tout contact avec l'eau pour prévenir des dommages à l'appareil.

Comment puis-je prendre une photo avec la caméra ?

Pour prendre une photo, appuyez sur le bouton de capture situé sur le côté de l'appareil une fois que vous avez trouvé le bon angle.

Que faire si les images sont floues ?

Assurez-vous que l'objectif est propre et qu'il n'y a pas d'obstacles devant. Ajustez la mise au point si nécessaire.

Comment puis-je transférer des images sur mon ordinateur ?

Connectez la caméra à votre ordinateur à l'aide d'un câble USB. Les fichiers devraient apparaître dans le gestionnaire de fichiers de votre ordinateur.

La caméra ne charge pas, que faire ?

Vérifiez que le câble et l'adaptateur sont en bon état. Essayez un autre port USB ou une autre prise. Si le problème persiste, contactez le support technique.

Comment mettre à jour le firmware de la caméra ?

Téléchargez le dernier firmware depuis le site officiel de Laserliner. Suivez les instructions fournies pour mettre à jour l'appareil.

Quelle est la durée de vie de la batterie de la caméra ?

La durée de vie de la batterie dépend de l'utilisation, mais elle peut durer jusqu'à 3 heures avec une charge complète.

MODE D'EMPLOI DuoView Camera Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Utilisation

La caméra DuoView est une unité de caméra destinée au raccordement à l'unité de base VideoFlex. Associée à l'unité de base, elle permet de transmettre des images vidéo en couleur à l'écran d'affichage ACL afin de contrôler des endroits difficiles d'accès, p. ex. dans les cavités, les puits, la maçonnerie ou dans les véhicules.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• La tête de la caméra ne résiste pas aux acides ni au feu.
• Il est indispensable de faire attention à ce que le DuoView Camera n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement.
  Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur.
• Il est interdit d'utiliser le DuoView Camera pour des examens médicaux/effectués sur des personnes.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.
• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OStrV - décret de protection du travail relatif aux rayonnements optiques artificiels)

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
• L'émission accessible des DEL est inoffensive pour l'œil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

- L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

- Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

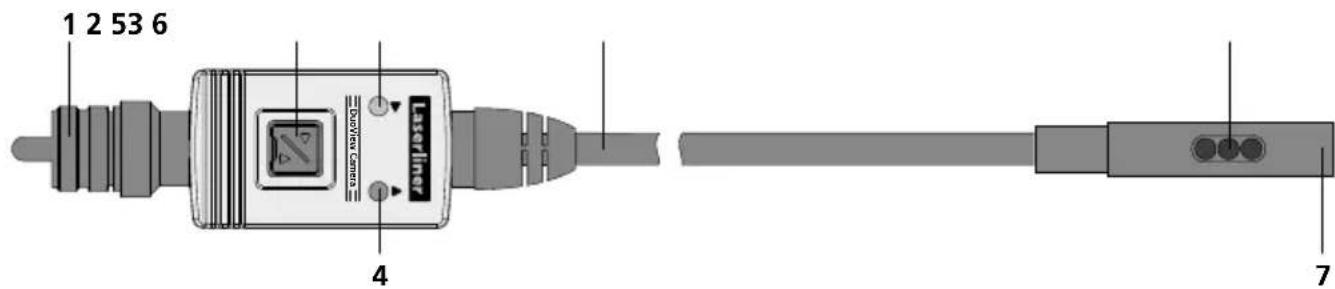

1 2 53 6 Davistar Camera Laserline 4 7

1 Branchement à l'unité de base

2 Commutation caméra frontale et latérale

3 LED verte de la caméra latérale

4 LED rouge de la caméra frontale

5 Tuyau flexible

6 Caméra latérale

7 Caméra frontale

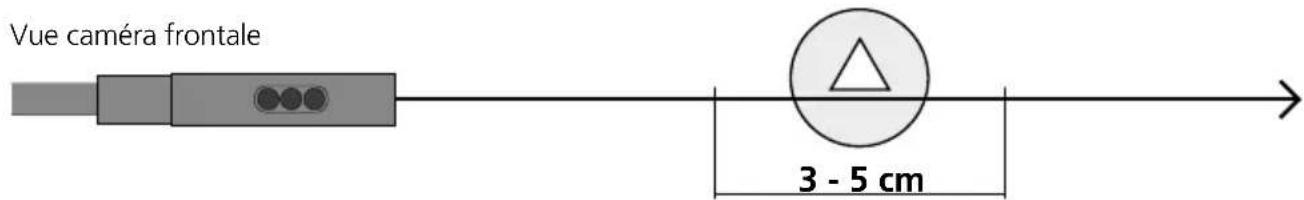

1 Zone de la profondeur du champ

La caméra frontale de la caméra DuoView fournit des images nettes à une distance comprise entre 3 et 5 cm devant la tête de la caméra. La caméra latérale a une profondeur de champ comprise entre 1 et 5 cm devant la tête de la caméra.

Vue caméra frontale 3 - 5 cm

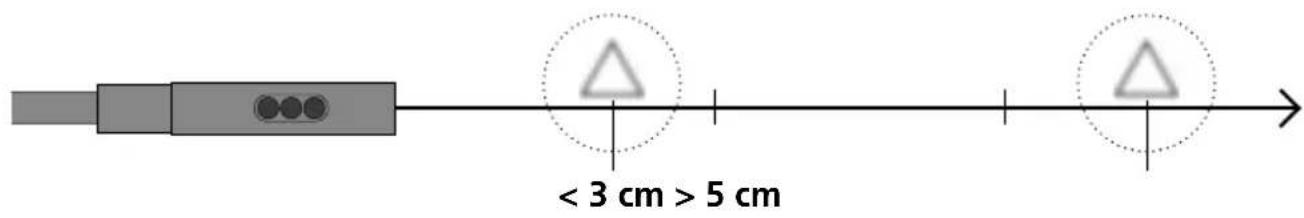

Les objets situés bien au-delà de la zone de mise au point peuvent apparaître en flou.

< 3 cm > 5 cm

2 Raccord du tuyau flexible

1. 2. 3.

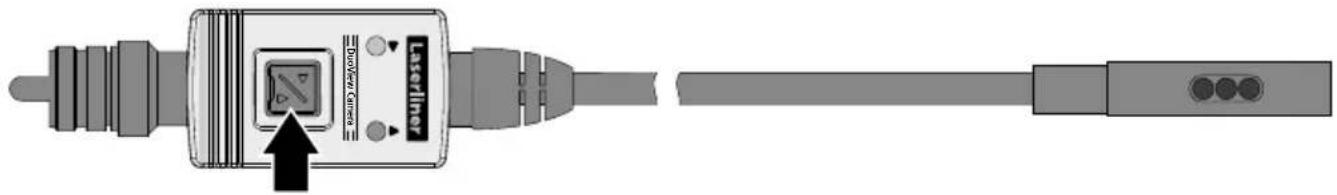

3 Commutation caméra frontale et latérale

Donnés techniques	Sous réserve de modifications techniques. 19W31
Type de la caméra Capteur d'images CMOS
Tête de la caméra ø 9 mm
Type de protection de la tête de la caméra résistant à l'eau, IP 67
DEL de la tête de la caméra Frontale : 4 / Latérale : 2
Résolution de la caméra 640 x 480 pixels
Champ de vision 57°
Foyer de la caméra Frontale : F3 cm - F5 cm	/ Latérale : F1 cm - F5 cm
Diamètre du câble 6 mm
Longueur du tuyau flexible 1 m
Angle de flexion minimal 50 mm
Conditions de travail	0°C ... 45°C, humidité relative de l'air max. 20 ... 90% rH, non condensante, altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage -10°C ... 60°C, humidité relative de l'air max. 80% rH
Poids 144 g
Dimensions (L x H x P) 1100 x 30 x 24 mm

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AID

!
