Tip produs	Cameră de inspecție
Marcă	Laserliner
Model	DuoView Camera
Utilizare	Conectată la unitatea de bază VideoFlex pentru inspecția vizuală a cavităților, puțurilor, zidăriei, vehiculelor
Capul camerei	Diametru 9 mm, rezistent la apă IP67
Tip senzor	CMOS
Rezoluție	640 x 480 pixeli
Câmp vizual	57°
Distanță focală (cameră frontală)	3 până la 5 cm
Distanță focală (cameră laterală)	1 până la 5 cm
Iluminare LED	4 LED frontale, 2 LED laterale
Lungimea furtunului flexibil	1 m
Diametrul cablului	6 mm
Unghi minim de îndoire	50 mm
Greutate	144 g
Dimensiuni (L x l x H)	1100 x 30 x 24 mm
Condiții de lucru	0°C până la 45°C, umiditate 20-90% HR fără condensare
Condiții de depozitare	-10°C până la 60°C, umiditate max 80% HR
Curățare	Cârpă ușor umedă, fără solvenți sau produse abrazive
Siguranță	Nu utilizați în apropierea tensiunilor periculoase, nici pentru examinări medicale
Compatibilitate electromagnetică	Conformă cu directiva CEM 2014/30/UE

Întrebări frecvente - DuoView Camera Laserliner

Cum se conectează camera DuoView la unitatea de bază?

Camera DuoView se conectează direct la unitatea de bază VideoFlex prin conectorul prevăzut în acest scop (marcajul 1 pe schemă). Asigurați-vă că conexiunea este bine fixată.

Cum se comută între camera frontală și cea laterală?

Utilizați butonul de comutare (marcajul 2 pe schemă) pentru a alterna între vederea camerei frontale și cea a camerei laterale. LED-ul verde (cameră laterală) sau roșu (cameră frontală) indică vederea activă.

Care este adâncimea de câmp a camerei frontale?

Camera frontală oferă imagini clare la o distanță cuprinsă între 3 și 5 cm în fața capului camerei. Obiectele dincolo de această zonă pot apărea neclare.

Camera este etanșă?

Da, capul camerei este rezistent la apă cu un grad de protecție IP67. Poate fi scufundată temporar, dar nu corpul camerei sau cablul.

Pot folosi această cameră pentru a inspecta instalații electrice sub tensiune?

Nu, aparatul nu este potrivit pentru măsurarea în apropierea unei tensiuni periculoase. Asigurați-vă că piesele conductoare sunt fără tensiune înainte de orice inspecție.

Cum se întreține și se curăță camera?

Curățați toate componentele cu o cârpă ușor umedă. Nu utilizați produse de curățare, produse abrazive sau solvenți. Depozitați aparatul într-un loc uscat și curat.

Care este câmpul vizual al camerei?

Câmpul vizual este de 57° pentru ambele camere (frontală și laterală).

Câte LED-uri de iluminare are camera?

Camera este echipată cu 4 LED-uri frontale și 2 LED-uri laterale pentru a ilumina zonele inspectate.

În ce condiții de temperatură pot folosi camera?

Camera funcționează între 0°C și 45°C cu o umiditate relativă de 20 până la 90% (fără condensare). Depozitarea este posibilă de la -10°C la 60°C.

Poate fi folosită camera pentru examinări medicale?

Nu, este interzis să utilizați DuoView Camera pentru examinări medicale sau efectuate asupra persoanelor.

MANUAL DE UTILIZARE DuoView Camera Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Acest document trebuie păstrat și la predarea mai departe a aparatului.

Functie / Utilizare

DuoView Camera este o unitate de cameră pentru conectarea la unitatea de bază VideoFlex. Împreună cu unitatea de bază sunt transmise imagini video color către ecranul LCD din locurile greu accesibile de ex. din spații cu goluri, puțuri, zidărie sau din domeniul auto.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
• Aparatul nu trebuie să fie modificat constructiv.
• Nu expuneti aparatul la sarcini mecanice, temperaturi ridicate sau vibrații puternice.
  – Aparatul nu trebuie să mai fie folosit atunci când una sau mai multe dintre funcțiile acestuia s-au defectat sau nivelul de încărcare a bateriilor este redus.
• Capul camerei video nu este rezistent la acid sau la foc.
  – Se va acorda deosebită atenție faptului ca DuoView Camera să nu intre în contact cu chimicalele, tensiune electrică, obiectele aflate în mișcare sau încinse. Astfel se poate cauza deteriorarea instrumentului și utilizatorul se poate accidenta foarte grav.
• Nu este permisă utilizarea DuoView Camera pentru consultare medicală/consultarea perosanelor.
  – Tineți cont de prevederile de siguranță ale autorităților locale resp. naționale privind utilizarea corespunzătoare a aparatului.
  – Aparatul nu este adecvat pentru măsurători în apropierea unor tensiuni periculoase. De aceea, la măsurători în apropierea unor instalații electrice, acordați întotdeauna atenție absenței tensiunii în elementele conducătoare. Absența tensiunii și siguranța împotriva repornirii trebuie să fie garantate prin intermediul unor măsuri adecvate.

Indicații de siguranță

Manipularea cu razele optice artificiale OStrV

Orificiu LED

• Aparatul lucrează cu LED-uri din grupul de risc RG 0 (grupă liberă, fără risc) conform standardelor în vigoare pentru siguranța fotobiologică (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) în edițiile actuale ale acesteia.
• Razele de acces a ledurilor nu sunt periculoase pentru ochiul uman și pielea umană în cazul utilizării conforme cu destinația și în cazul deservirii în mod rezonabil și previzibil.

Indicații de siguranță

Manipularea cu razele electromagnetice

– Aparatul de măsură respectă prescripțiile și valorile limită pentru compatibilitatea electromagnetică în conformitate cu directiva EMC 2014/30/UE.

Laserliner

- Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la și din cauza aparatelor electrice.

Indicații privind întreținerea și îngrijirea

Curățați toate componentele cu o lavetă ușor umedă și evitați utilizarea de agenți de curățare, abrazivi și de dizolvare. Depozitați aparatul la un loc curat, uscat.

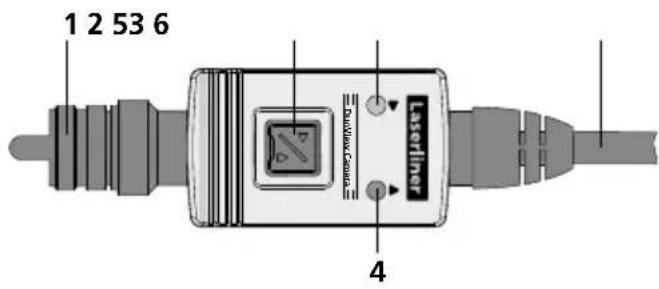

1 Mufă unitate de bază
2 Comutare cameră frontală și laterală
3 cameră laterală LED verde
4 cameră frontală LED roşu

5 Furtun flexibil
6 Cameră laterală
7 Cameră frontală

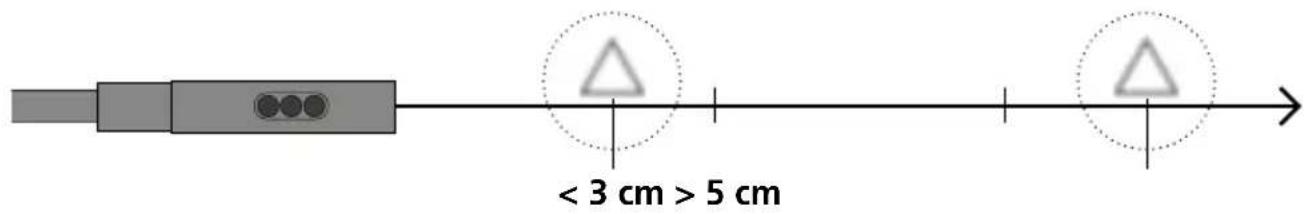

1 Domeniu de reglare a clarității

Camera frontală a DuoView furnizează imagini clare în domeniul de 3 - 5 cm în fața camerei. Camera laterală se află într-un domeniu de reglare a clarității de 1 - 5cm în fața capului camerei.

Obiectele cu mult în afara acestei raze de focusare pot apărea reclare.

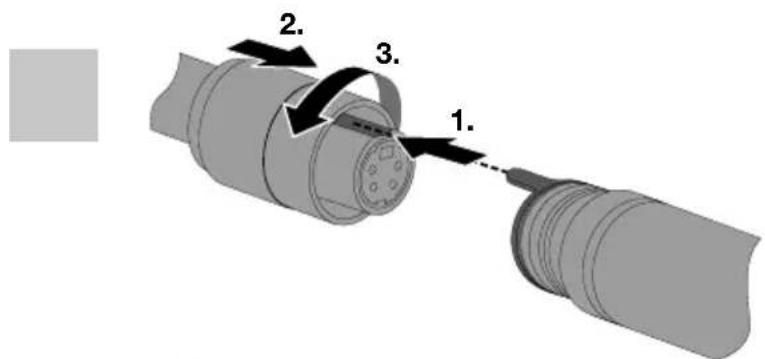

2 Mufă furtun flexibil

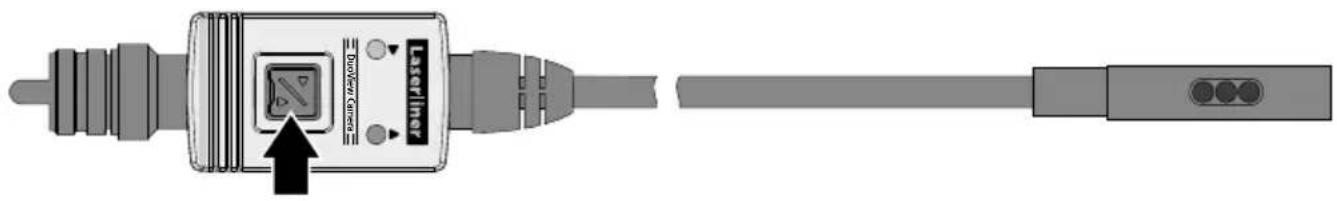

3 Comutare cameră frontală și laterală

Date tehnice		Ne rezervăm dreptul să efectuăm modificări tehnice. 19W31
Tipul camerei Senzor de imagine CMOS
Cap cameră video ø 9 mm
Tip protecție cap cameră rezistent la apă, IP 67
LED-uri cap cameră Frontal: 4 / lateral: 2
Rezoluție cameră 640 x 480 pixeli
Câmp de vizibilitate 57°
Focus cameră video Frontal: F3 cm -		F5 cm / lateral: F1 cm - F5 cm
Diametru cablu 6 mm
Lungime furtun flexibil 1 m
Radius minim de curbare 50 mm
Condiții de lucru		0°C ... 45°C, umiditate aer max. 20 ... 90% rH, fără formare condens, înălțime de lucru max. 4000 m peste NN (nul normal)
Condiții de depozitare -10°C ... 60°C		C, umiditate aer max. 80% rH
Greutate 144 g
Dimensiuni (L x Î x A) 1100 x 30 x 24 mm

Prevederile UE și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric și trebuie colectat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.

Pentru alte indicații privind siguranța și indicații suplimentare vizitați: http://laserliner.com/info?an=AID

!
