Tuotetyyppi	Tarkastuskamera
Merkki	Laserliner
Malli	DuoView Camera
Käyttötarkoitus	Liitetään VideoFlex-perusyksikköön onteloiden, kaivojen, muurausten ja ajoneuvojen visuaaliseen tarkastukseen
Kameran pää	Halkaisija 9 mm, vedenkestävä IP67
Anturityyppi	CMOS
Tarkkuus	640 x 480 pikseliä
Näkökenttä	57°
Polttoväli (etukamera)	3–5 cm
Polttoväli (sivukamera)	1–5 cm
LED-valaistus	4 etu-LEDiä, 2 sivu-LEDiä
Taipuisan letkun pituus	1 m
Kaapelin halkaisija	6 mm
Minimi taivutuskulma	50 mm
Paino	144 g
Mitat (P x L x K)	1100 x 30 x 24 mm
Käyttöolosuhteet	0°C - 45°C, kosteus 20-90% suht. kosteus ilman kondensoitumista
Säilytysolosuhteet	-10°C - 60°C, enintään 80% suht. kosteus
Puhdistus	Hieman kostea liina, ei liuottimia eikä hankaavia aineita
Turvallisuus	Älä käytä vaarallisten jännitteiden lähellä äläkä lääketieteellisiin tutkimuksiin
Sähkömagneettinen yhteensopivuus	Täyttää EMC-direktiivin 2014/30/EU vaatimukset

Usein kysytyt kysymykset - DuoView Camera Laserliner

Kuinka DuoView-kamera liitetään perusyksikköön?

DuoView-kamera liitetään suoraan VideoFlex-perusyksikköön tätä varten tarkoitettuun liittimeen (kohta 1 kaaviossa). Varmista, että liitäntä on kunnolla kiinni.

Kuinka vaihtaa etu- ja sivukameran välillä?

Käytä vaihtopainiketta (kohta 2 kaaviossa) vaihtaaksesi etukameran ja sivukameran näkymän välillä. Vihreä LED (sivukamera) tai punainen LED (etukamera) ilmaisee aktiivisen näkymän.

Mikä on etukameran syväterävyys?

Etukamera tuottaa teräviä kuvia 3–5 cm etäisyydellä kameran päästä. Tämän alueen ulkopuoliset kohteet voivat näkyä epäterävinä.

Onko kamera vesitiivis?

Kyllä, kameran pää on vedenkestävä suojausluokalla IP67. Se voidaan upottaa tilapäisesti, mutta kameran runkoa tai kaapelia ei.

Voinko käyttää tätä kameraa jännitteisten sähköasennusten tarkastukseen?

Ei, laite ei sovellu käytettäväksi vaarallisen jännitteen lähellä. Varmista, että johtavat osat ovat jännitteettömiä ennen tarkastusta.

Kuinka kameraa huolletaan ja puhdistetaan?

Puhdista kaikki osat hieman kostealla liinalla. Älä käytä puhdistusaineita, hankaavia aineita tai liuottimia. Säilytä laite kuivassa ja puhtaassa paikassa.

Mikä on kameran näkökenttä?

Näkökenttä on 57° molemmissa kameroissa (etu- ja sivukamera).

Kuinka monta valaistus-LEDiä kamerassa on?

Kamera on varustettu 4 etu-LEDillä ja 2 sivu-LEDillä tarkastettavien alueiden valaisemiseksi.

Missä lämpötilaolosuhteissa kameraa voidaan käyttää?

Kamera toimii välillä 0°C - 45°C suhteellisen kosteuden ollessa 20–90% (ilman kondensoitumista). Säilytys on mahdollista -10°C - 60°C.

Voidaanko kameraa käyttää lääketieteellisiin tutkimuksiin?

Ei, DuoView-kameran käyttö lääketieteellisiin tutkimuksiin tai ihmisten tutkimiseen on kielletty.

KÄYTTÖOHJE DuoView Camera Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Toiminnot ja käyttö

DuoView Camera on kamerayksikkö, joka liitetään VideoFlex -perusyksikköön. Perusyksikköön liitetyllä kameralla voi ottaa värillistä videokuvaa vaikepääsyisistä paikoista, esim. onteloista, kuiluista, hormeista, tiilirakenteista ja ajoneuvoista LCD-näytölle katsottavaksi.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
• Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
  – Kamerapää ei kestä happoja eikä tulta.
• DuoView Camera -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jännitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle.
  – DuoView Camera -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.
  – Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla.

Turvallisuusohjeet

Keinotekoinen optinen säteily OStrV

LED-lähtö

• Laitteen LEDit kuuluvat riskiryhmään RG 0 (vapaa ryhmä, ei riskiä) voimassa olevien fotobioottista turvallisuutta koskevien standardien (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) mukaan.
• LEDien säteily on määräysten mukaisessa käytössä ja ennakoitavissa olosuhteissa vaaratonta ihmissilmälle ja -iholle.

Turvallisuusohjeet

Sähkömagneettinen säteily

- Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.

- Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Säilytä laite puhtaassa ja kuivassa paikassa.

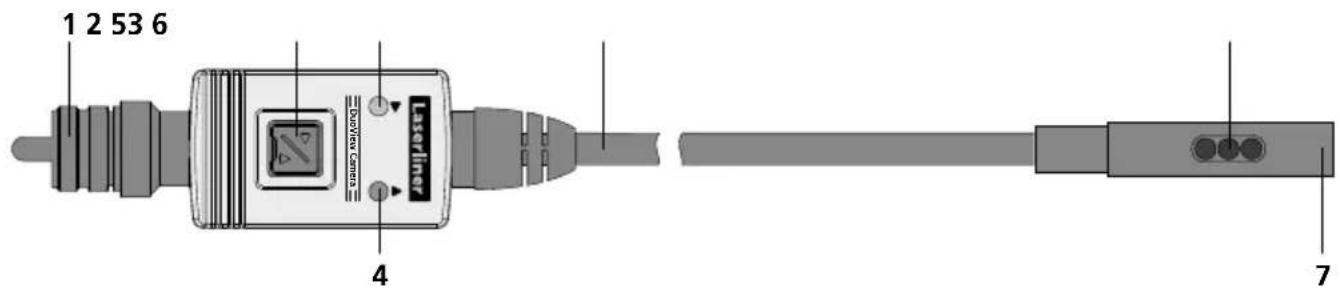

1 Perusyksikön liitäntä

2 Vaihto etu- ja sivukameran välillä

3 sivukamerassa vihreä ledi

4 etukamerassa punainen ledi

5 Joustoletku

6 Sivukamera

7 Etukamera

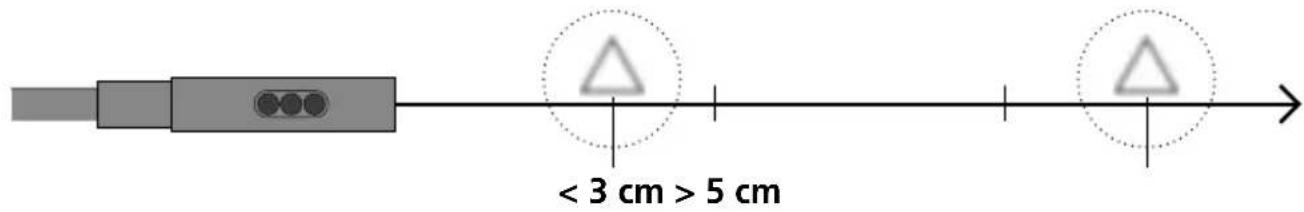

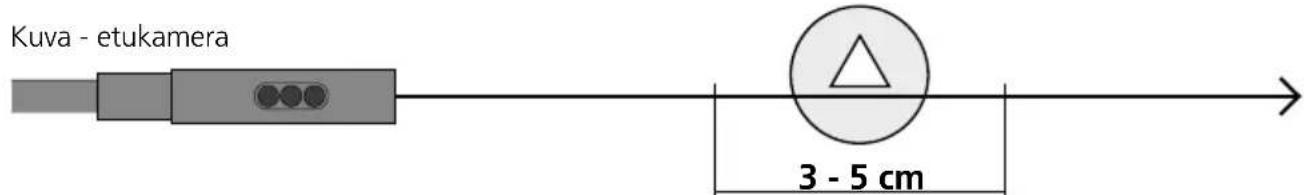

1 Syväterävyysalue

DuoView Camera -etukamera ottaa tarkkoja kuvia 3 - 5 cm etäisyydeltä kamerapään edestä. Sivukameran syvystarkkuusalue on 1 - 5 cm kamerapään edessä.

Kaukana tarkennusalueen ulkopuolella olevat kohteet saattavat näkyä epätarkkoina.

2 Joustoletkun liitäntä

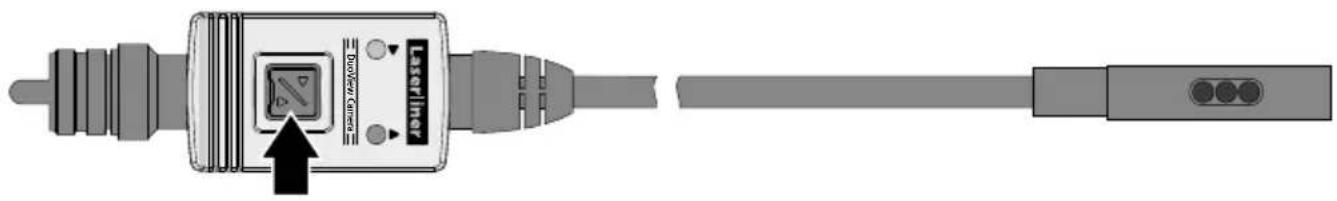

3 Vaihto etu- ja sivukameran välillä

Tekniset tiedot
Oikeus teknisiin muutoksiin pidätetään. 19W31

Kameratyyppi CMOS kuva-anturi
Kamerapää ø 9 mm
Kamerapään kotelointiluokka vedenkestävä, IP 67
Kamerapään ledit Edessä: 4 / Sivulla: 2
Kameran tarkkuus 640 x 480 pikseliä
Näkökenttä 57°
Kamerapään tarkennus Edessä: F3 cm - F5 cm / Sivulla: F1 cm - F5 cm
Kaapelin läpimitta 6 mm
Joustoletkun pituus 1 m
Minimi taivutussäde 50 mm
Käyttöympäristö	0°C ... 45°C, ilmankosteus maks. 20 ... 90% rH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet -10°C ... 60°C, ilmankosteus maks. 80% rH
Paino 144 g
Mitat (L x K x S) 1100 x 30 x 24 mm

EY-määräykset ja hävittäminen

Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=AID

!
